Eaton PKZM01 Series Manual

1/4
Instruction Leaflet
Montageanweisung
Notice dinstallation
Instrucciones de montaje
Istruzioni per il montaggio
安
安装说明装说明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montái
Paigaldusjuhend
Szerelésiutasítás
Montāasinstrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montao
Návod na montá
Монтажни инструкции
Instrucţiuni de montaj
Upute za montau
Montaj talimatı
Інструкція з монтажу
تتﺎﺎــــــــــﻤﻤﻴﻴﻠﻠﻌﻌﺘﺘﻟﻟااررﻮﻮــــــــــﺸﺸﻨﻨﻣﻣ
Electric current! Danger to life!
Only skilled or instructed persons may
carryout thefollowing operations.
Lebensgefahr durchelektrischenStrom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules lespersonnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate equalificatepossonoeseguire
le operazioni di seguito riportate.
触触电电危危险险！！
只允许专业人员和受过专业训练的人员进行下列工作。
Электрическийток! Опасно дляжизни!
Только специалисты или проинструктированные
лица могут выполнять следующиеоперации.
Levensgevaar door elektrische stroom!
Uitsluitend deskundigen in elektriciteit en
elektrotechnisch geïnstrueerdepersonen is het
toegestaan, de navolgend beschreven
werkzaamheden uittevoeren.
Livsfare på grund af elektrisk strøm!
Kun uddannede el-installatører og personer der
e instruerede i elektrotekniske arbejdsopgaver,
må udføre de nedenfor anførte arbejder.
Προσοχή, κίνδυνοςηλεκτροπληξίας!
Οι εργασίες που αναφέρονται στη συνέχειαθα
πρέπει να εκτελούνται μόνο από ηλεκτρολόγους
και ηλεκτροτεχνίτες.
en
de
fr
es
it
zh
ru
nl
da
el
Perigo de vida devido a corrente eléctrica!
Apenas electricistas epessoas comformação
electrotécnica podem executaros trabalhos
que a seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektrikeroch personer som
undervisats i elektroteknik får utföra de arbeten
som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavatsuorittaa seuraavat työt.
Nebezpečí úrazu elektrickým proudem!
Níe uvedené práce smějí provádět pouze
osoby s elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áramrévén!
Csakelektromos szakemberek és
elektrotechnikában képzett személyek
végezhetik el a következőkben leírt munkákat.
Elektriskā strāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
Pavojus gyvybei dėl elektrossrovės!
Tik elektrikaiir elektrotechnikos specialistai gali
atlikti emiau apraytus darbus.
Porażenie prądem elektrycznym stanowi
zagrożeniedla życia!
Opisane poniżej pracemogą przeprowadzać tylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
pt
sv
fi
cs
et
hu
lv
lt
pl
ivljenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično
poučene osebe.
Nebezpečenstvo ohrozenia ivota
elektrickým prúdom!
Práce, ktoré sú niieopísané, smú vykonávat iba
elektroodborníci a osoby s elektrotechnickým
vzdelaním.
Опасност за живота от електрически ток!
Операциите, описани в следващите раздели,
могат да се извършват само от
специалисти-електротехници и инструктиран
електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai
de personal de specialitate calificat şi de persoane
cu cunoştiinţeprofunde în electrotehnică.
Opasnost po ivot uslijed električne struje!
Radove opisaneunastavku smiju obavljati samo
stručni električari i osobe koje su prole
elektrotehničkuobuku.
Elektrik akımı! Hayati tehlike!
Aşağıdaki işlemleri yalnızca kalifiye veya eğitimli
kişiler gerçekleştirebilir.
Електричний струм! Небезпечнодля життя!
Виконувати означені далі операції дозволяється
тільки кваліфікованим особам, що пройшли
інструктаж.
تتﻮﻮــــﻣﻣﺮﺮــــﻄﻄﺧﺧ!!ﻲﻲﺋﺋﺎﺎــــﺑﺑﺮﺮﻬﻬﻛﻛررﺎﺎــــﻴﻴﺗﺗ!!ﺮﺮﻳﻳﺬﺬــــﺤﺤﺗﺗ!!
ﺐـــــﻴﻛﺮﺘﻟا و ﺔﻧﺎﻴـــــﺼﻟا لﺎـــــﻤﻋا ﻢـــــﺘﺗ ﻻ
ﻦﻴﺑرﺪــــﻤﻟا ﻦﻴﻠﻣﺎــــﻌﻟا ﻞــــﺒﻗ ﻦــــﻣ ﻻا !
sl
sk
bg
ro
hr
tr
uk
ar
06/21 IL03402034Z
System PKZ
PKZM01, PKZM0
CAUTION
Manufacturersinstructions for selecting overload and short-circuit
protection must be followed.
If an overload or fault current interruption has occurred, current-carrying
components or the controller shouldbe examined and replaced if damaged.
￫for Canada
PKZM0 with AK-PKZ0 for use as self protected
combination motor controller!
AVERTISSEMENT
Il est impératifde respecter lesinstructions du fabricant enchoisissant lesdispositifs
de protection contre lessurchargeset les court-circuits.
En casde coupure due à une surcharge ou àun courant de défaut, examiner les
éléments porteurs de courant et le contrôleur et les remplacer sils sont endommagés.
￫pour Canada
PKZM0 avec AK-PKZ0 peut etre employé comme
contróleur de combinasion a moteurauto-protégé!
en en
fr fr

06/21 IL03402034Z
2/4

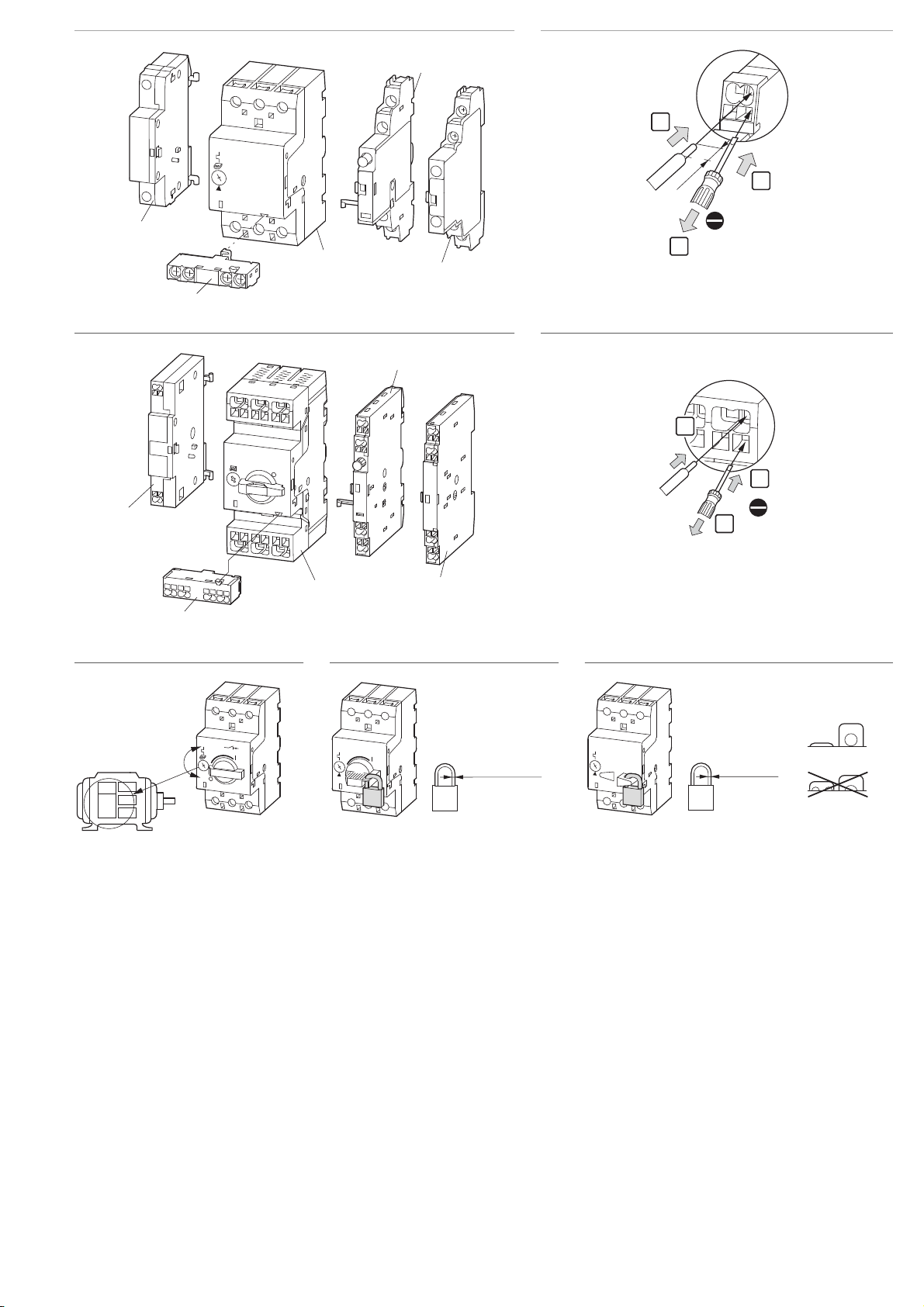

PKZM0-SPI32
*
PKZM0-SPI16, NHI-PKZ0-PI, U-PKZ0-PI, A-PKZ0-PI, AGM2-PKZ0-PI
*
NHI-E-PKZ0-PI
*
PKZM0-, PKZM0--T,
PKZM01
PKM0-
PKZM0-C(SC)PK(Z)M0(1)-, PKZM0-SPI
10 mm (0.39) 10 mm (0.39)
0.75 -2.5 mm21.7Nm
(15.1 lb-in)
PZ2
1 - 6 mm21.7Nm
(15.1 lb-in)
PZ2
DIN46228
0.75 -2.5 mm2
DIN46228
1 - 6 mm2
UL AWG18 - 14 1.8Nm
(16 lb-in) UL AWG18- 8 1.8Nm (16 lb-in)
Cu 75 °C Wire Cu 75 °C Wire
1-6mm2AWG18 - 10
AWG18 - 8*
1-6mm2
1x1 - 6 mm2
2x1 - 4 mm2
DIN46228-1
DIN46228-4
DIN46228-4
1-10 mm2
a= 12 mm (0.47)
0.5 - 2.5 mm2AWG20 -12
a = 10 mm (0.39)
AWG20 -14*
0.5 - 2.5 mm2
0.5 - 1.5 mm2DIN46228-1 DIN46228-4
0.5 - 1.5 mm2AWG20 -14
a = 8 mm (0.31)
AWG20 - 16*
DIN46228
0.5 - 1 mm2
L
T
I >
f15 mm
(f0.6“)
f55 mm
(f2.17“)
f55 mm
(f2.17“)
f15 mm
(0.6“)
①
①
①
①
②
②
②
≧15 mm
(≧0.59
" )
≧55 mm
(≧2.17
" )
I
L
T
0.5 x 3
1
3
2
2
1 2 3
2
2
2
0.5 x 3
1
3
2
1 2 3
2
2
0.5 x 3
1
3
2
1 2 3
2
a
U(A)-PKZ0 9mm(0.35")
P-SOL-XUV 9mm(0.35")
AGM2 9mm(0.35")
NHI-PKZ0 9mm(0.35")
NHI-EPKZ0 6 mm (0.24")
a
U(A)-PKZ0, P-SOL-XUV
1 x (0.75 - 2.5 mm2)1.2 Nm
(10.6 lb-in)
PZ2
AWG18-16
2x(0.75 - 2.5mm2)
1 x (0.75 - 2.5 mm2)
2 x (0.75 - 2.5 mm2)
AGM2--PKZ0, NHI-PKZ0
1 x (0.75 - 1.5 mm2)1 Nm
(8.85 lb-in)
PZ2
AWG18-14
2 x (0.75 - 1.5mm2)
1 x (0.75 - 1.5 mm2)
2 x (0.75 - 1.5 mm2)
NHI-E-PKZ0
1 x (0.75 - 1.5 mm2)1.2 Nm
(10.6 lb-in)
PZ2
AWG18-16
2x(0.75 - 1.5 mm2)
1 x (0.75 - 1.5 mm2)
2 x (0.75 - 1.5 mm2)

06/21 IL03402034Z
3/4
PKM0
PKZM0
PKZM01
NHI-E
AGM2-...-PKZ0
NHI...-PKZ0
U-PKZ0
A-PKZ0
P-SOL-XUV…
NHI
AGM
10 mm (0.4”)
1
3
2
0.5 x 3.5
≦2.5 mm2
AWG 14
U-PKZ0-PI
A-PKZ0-PI
PKZM0-…-PI
PKZM0-…-SPI32
NHI-E-PKZ0-PI
AGM2…-PKZ0-PI
NHI…-PKZ0-PI
0.5 x 3
1
3
2
...A
⌀3 - 6.35 mm
(⌀0.12 - 0.25”)
o6.35 mm
(o0.25”)

06/21 IL03402034Z
USA:
Eaton.com/eatoncare
[phone]
Eaton.com/contacts
Eaton.com/aftersales
Eaton.com/documentation
EU: Eaton IndustriesGmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany 06/21 IL03402034Z
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield, PO14 4QA, United Kingdom
Eaton.com/recycling
4/4 © 2001 Eaton Industries GmbH
CAUTION
The PKM0- is only ashort-circuit protective device. It does not protect
against thermal overload, neither the switch itself nor system components connected
downstream. Provide externalprotective devices to protect against thermal overload.
In starter combinations the overload protection is provided by the overload relay.
ETTEVAATUST
PKM0- on puhtakujuline lühisekaitseseadis. See ei kaitse termilise ülekoormuse eest 
ei iseennast ega järele lülitatudseadmeosi. Kaitseks termilise ülekoormuse eest tuleb
ette näha välised kaitseorganid. Starterikombinatsioonis tagatakse ülekoormuskaitse
juurdekuuluva mootorikaitsereleega.
VORSICHT
Der PKM0- ist ein reines Kurzschlussschutzorgan.
Er schützt nicht vor thermischer Überlastung,weder sich selbst, noch nachfolgende
Anlagenteile. Für denSchutz vor thermischer Überlastung sind externe Schutzorgane
vorzusehen. In Starterkombination wird der Überlastschutz durch das zugeordnete
Motorschutzrelais gewährleistet.
VIGYÁZAT
A PKM0- kizárólag rövidzárlat ellen védő szerv.
Nem védi meg sem saját magát, sem az utána kapcsolt rendszerelemeket atermikus
túlterheléstől. A termikustúlterhelés elleni védelem külső védelmi szervek feladata.
Az indítókombinációban a túlterhelésvédelmeta hozzárendelt motorvédő jelfogó biztosítja.
ATTENTION
Le PKM0- est un organe de protection contre les courts-circuits.
Quant aux surcharges thermiques, il nest pas autoprotégé et ne protège pas les installations.
Il fautdonc prévoir des organes de protection externes contreles surcharges thermiques.
Avec les ensembles émarreurs, la protection contreles surcharges est assurée parlassociation
dun relais thermique.
UZMANĪBU
PKM0-ir vienīgi īsslēgumaizsardzības sistēma. Tas neaizsargā pret termisko pārslodzi ne pau
slēdzi, ne arītālākos sistēmas ķēdes komponentus. Aizsardzībai pret termisko pārslodzi ir
jāuzstāda ārējas aizsargierīces. Starteru kombinēanas gadījumā aizsardzību pret pārslodzi
nodroina pakārtotais motora aizsargrelejs.
ATENCIÓN
El PKM0- sólo es un dispositivo de proteccióncontra cortocircuitos.
No protege contra sobrecargas térmicas: no protege al interruptoren sí, ni a los componentes
del sistema instalados aguas abajo.Es preciso contarcon dispositivosexternos paragarantizar
la protección contra sobrecarga térmica. En las combinaciónes de arrancadores es el relé
térmico el que se encarga de la protección contra sobrecarga.
PERSPĖJIMAS
PKM0- yra grynas apsaugos nuo trumpojo jungimo įtaisas.
Jis neapsaugo nuo terminės perkrovos nei savźs, nei toliau esančių įrenginio dalių.
Apsaugai nuo terminės perkrovos reikia numatyti įoriniusapsauginius įtaisus. Starterio
kombinacijoje apsaugą nuo perkrovos utikrina tam priskirta variklio apsauginė relė.
ATTENZIONE
Il PKM0-é esclusivamente un organo di protezionecontro il cortocircuito.
Non protegge dal sovraccarico termico né sé stesso né le parti dellimpianto ad esso collegate.
Per la protezione contro il sovraccarico bisogna prevedere degli organidi protezione esterni.
Nelle combinazionidi partenze motore la protezione contro il sovraccarico é garantita
dallinterruttore protettore in coordinamento.
PRZESTROGA
PKM0-to wyłącznie zabezpieczenie przeciwzwarciowe.
Nie chroni ono przed przeciążeniem termicznym, ani samego siebie, ani teżinnychczęści
instalacji. Do ochrony przed przeciążeniem termicznym należy zastosowaćzewnętrzne
urządzenia zabezpieczające. Wkombinacji rozruchowej ochronę przeciwprzeciążeniową
zapewnia przyporządkowany przekaźnik zabezpieczający silnika.
注意注意
PKM0-
... ,是一种短路保护装置。该装置不保护热过载，不保护自身，
也不保护以下装置。如需对热过载进行保护，可以考虑采用外部保护装置。在启动
阶段其所附带的马达保护继电器能有效保护过载。
POZOR
PKM0- je izključno element za kratkostično začito. Niti sebe, niti naslednjih delov naprave ne
čiti predtermično preobremenitvijo. Za začito pred toplotno preobremenitvijo je potrebno
zagotoviti zunanje začitne elemente. V zagonskikombinaciji je začita pred preobremenitvijo
zagotovljena z dodeljenim relejem za motorsko začito.
BHИMAHИE
Bыключaтeль PKM0- пpимeняeтcя иcключитeльнo для зaщиты oт кopoткoгo зaмыкaния.
Он нe зaщищaeт ни ceбя, ни пocлeдyющиe чacти oбopудования oт тepмичecкoй пepeгpyзки.
Для зaщиты oт тepмичecкoй пepeгpyзки необходимо пpeдycмoтpeть внeшниe ycтpoйcтвa
зaщиты.Вycтpoйcтвaх зaпyка зaщита oт пepeгpyзки обеспечиваeтcя соответствyющим
peлe зaщиты двигaтeля.
UPOZORNENIE
PKM0- je ističchrániaci len predskratom.
Nie je chránený pred tepelným preaením ako ani nechráni pred tepelným pretaením zapojené
súčasti zariadenia. Ochranu pred tepelným pretaením je moné zabezpečit externými ističmi.
V kombinácii so tartéromje zabezpečovaná ochrana pred pretaením zapojeným istiacim relé
motora.
VOORZICHTIG
De PKM0- is een pure kortsluitbeveiliging. Deze beschermt zichzelf niet tegen thermische
overbelasting,noch de navolgende installatiedelen. Voor de thermische beveiliging moeten
externe beveiligingsorganen worden toegepast. In startercombinaties wordt de thermische
beveiliging door het toegekende motorbeveiligingsrelais gewaarborgd.
ВНИМАНИЕ
PKM0- е устройство за защита от късо съединение.
Та не защитава от термично претоварване нито самото себе си, нито следващите
компоненти на системата. За защита от термично претоварване трябва да се осигурят
външни предпазниустройства.Встартерна комбинация защитата срещупретоварване е
гарантирана от релето на защитата на електромотора.
FORSIGTIG
PKM0- er en renkortslutningsbeskyttelsesanordning. Den beskytter ikke mod termisk
overbelastning, hverken sig selv eller derefter følgende anlægsdele. Til beskyttelse mod termisk
overbelastning skal der anvendes eksterne beskyttelsesanordninger. I starterkombination sikrer
det tilhørende motorværnsrelæ mod overbelastning.
ATENTIE
Întreruptorul PKM0- este doar un dispozitiv de protecţie la scurtcircuit.
Acesta nu se auto-protejează împotriva suprasarcinii termice şi nu protejează nici alte
componentele conectate. Pentru protecţia la suprasarcină termică trebuie prevăzute dispozitive
de protecţie externe. În combinaţiidemaroare, protecţia la suprasarcină este asigurată de un
releu suplimentar pentru protecţia motorului.
ΠΡΟΣΟΧΗ
Ησυσκευή PKM0- είναι αποκλειστικά έναόργανο προστασίας από βραχυκύκλωμα.
Δενπαρέχει προστασίααπόθερμική υπερφόρτωση ούτε για την ίδια ούτε για επόμενα σε σειρά
μέρη της εγκατάστασης. Για τηνπροστασία από θερμική υπερφόρτωση πρέπεινα προβλεφθούν
εξωτερικά όργανα προστασίας. Σε συνδυασμό εκκινητών, ηπροστασίααπό υπερφόρτωση
εξασφαλίζεται μέσω του αντίστοιχου ρελέ προστασίας κινητήρα.
PAZNJA
PKM0- je samo element za zatitu od kratkogspoja koji od toplinskog preopterećenja ne titi
niti sebe niti dijelove postrojenja koji slijede nakon njega. Za zatitu od toplinskog preopterećenja
valjapredvidjeti vanjskezatitne elemente.Ukombinaciji startera zatita od preopterećenja
osigurana je dodijeljenim zatitnim relejeom motora.
CUIDADO
O PMK0-é exclusivamente um dispositivo de protecção contra curto-circuitos.
Ele não protege contra sobrecarga térmica, nem asi próprio, nem aos componentesda
instalação conectados a jusante. Para a protecção contra sobrecarga térmica,devem ser
instalados dispositivosde protecção externos. Em combinações de arrancadores, o relé de
protecção do motor é o dispositivo que fornece a protecção contra sobrecarga.
DİKKAT
PKM0-yalnızca kısa devre korumasıdır. Aşırı termal yüklemeye karşıkoruma sağlamaz,
şalterinkendisi de sistem bileşenleri de aşağı yönde bağlanmaz. Aşırı termal yüklemeye karşı
korumak için harici koruyucu cihazlar sağlayın. Aşırı yük koruması, yolverme kombinasyonlarında
aşırı yük rölesitarafından sağlanır.
OBSERVERA
PKM0- är ett rent kortslutningsskyddsdon. Det skyddar inte mot termisk överbelastning,
varkensig själv eller efterföljande anläggningsdelar.För skydd mot termisk överbelastningskall
externa skyddsdon användas. I startkombinationen garanteras överlastskyddet av tillordnat
motorskyddsrelä.
УВАГА
ВимикачPKM0-застосовуєтьсявиключно для захисту від короткого замикання.
Він не захищає від теплового перевантаження анісебе, ані подальшікомпоненти системи.
Длязахисту від теплових перевантажень необхідно передбачити зовнішні захисні пристрої.
У пускових пристроях захист від перевантаження забезпечуєтьсявідповіднимреле
перевантаження.
HUOMIO
PKM0- on laite, joka suojaa vain oikosuluilta.
Se ei suojaa termiseltä ylikuormitukselta laitettaitseään, eikä sen jäljessä olevia muita laitteiston
osia. Termisen ylikuormituksen suojaamiseksion järjestettäväulkoisiasuojalaitteita.
Käynnistinyhdistelmässä ylikuormitussuoja varmistetaan liitetyllä moottorin suojareleellä.
هﺎهﺎــــــــــﺒﺒﺘﺘﻧﻧاا
PKM0-… ﻦــﻣ ﻲــﻤﺤﻳ ﻻ ﻪــﻧإ .ﺮــﺼﻘﻟا ةراد ﻦــﻣ ﺔــﻳﺎﻗو زﺎــﻬﺟ ﻦــﻋ ةرﺎــﺒﻋ
مﺎـــﻈﻨﻟا تﺎـــ ﻧﻮﻜﻣ وأ ﻪـــﺴﻔﻧ لﻮـــﺤﻤﻟا ﻲـــﻤﺤﻳ ﻻو ،ﺪـــﺋاﺰﻟا يراﺮـــ ﺤﻟا ﻞـــﻤﺤﻟا
ﺔــــ ﻳﺎﻤﺤﻠﻟ ﺔــــﻴﺟرﺎﺧ ﺔــــﻳﺎﻗو ةﺰــــﻬﺟأ ﺮﻴــــﻓﻮﺘﺑ ﻢــــﻗ .رﺎــــ ﻴﺘﻟا هﺎــــﺠﺗا ﻲــــﻓ ﺔﻠــــﺼﺘﻤﻟا
ﺮﻴـــﻓﻮﺗ ﻢـــﺘﻳ ،ﻞﻴﻐـــﺸﺘﻟا ئدﺎـــﺑ تﺎـــﻋﻮﻤﺠﻣ ﻲـــﻓ .ﺪـــﺋاﺰﻟا يراﺮـــﺤﻟا ﻞـــﻤﺤﻟاﻦـــﻣ
ﺪـــﺋاﺰﻟا ﻞـــ ﻤﺤﻟا ﻞـــﺣﺮﻣ ﺔﻄـــﺳاﻮﺑ ﺪـــ ﺋاﺰﻟا ﻞـــﻤﺤﻟا ﻦـــ ﻣ ﺔـــ ﻳﺎﻤﺤﻟا.
UPOZORNĔNİ
PKM0- je výhradně člen na ochranu protizkratu.
Nechrání před tepelným přetěţováním ani sebe sama,ani následující dílyzařízení.
Na ochranu před tepelnýmpřetěţováním je třeba naplánovat externí ochranné prvky.
Vzákladní kombinaci zajituje ochranu před přetěţováním přiřazené motorové jisticí relé.
en et
de hu
fr lv
es lt
it pl
zh sl
ru sk
nl bg
da ro
el hr
pt tr
sv uk
fi ar
cs
