Epstein-Design 15362 User manual

Epstein-Design Leuchtenmanufaktur
Westerwaldstraße 134
D-53773 Hennef-Uckerath
Telefon: [phone] / 91 29 – 46
Telefax: +49 (0) 2248 / 91 29 – 48
E-Mail: [e-mail]
www.epstein-design.de

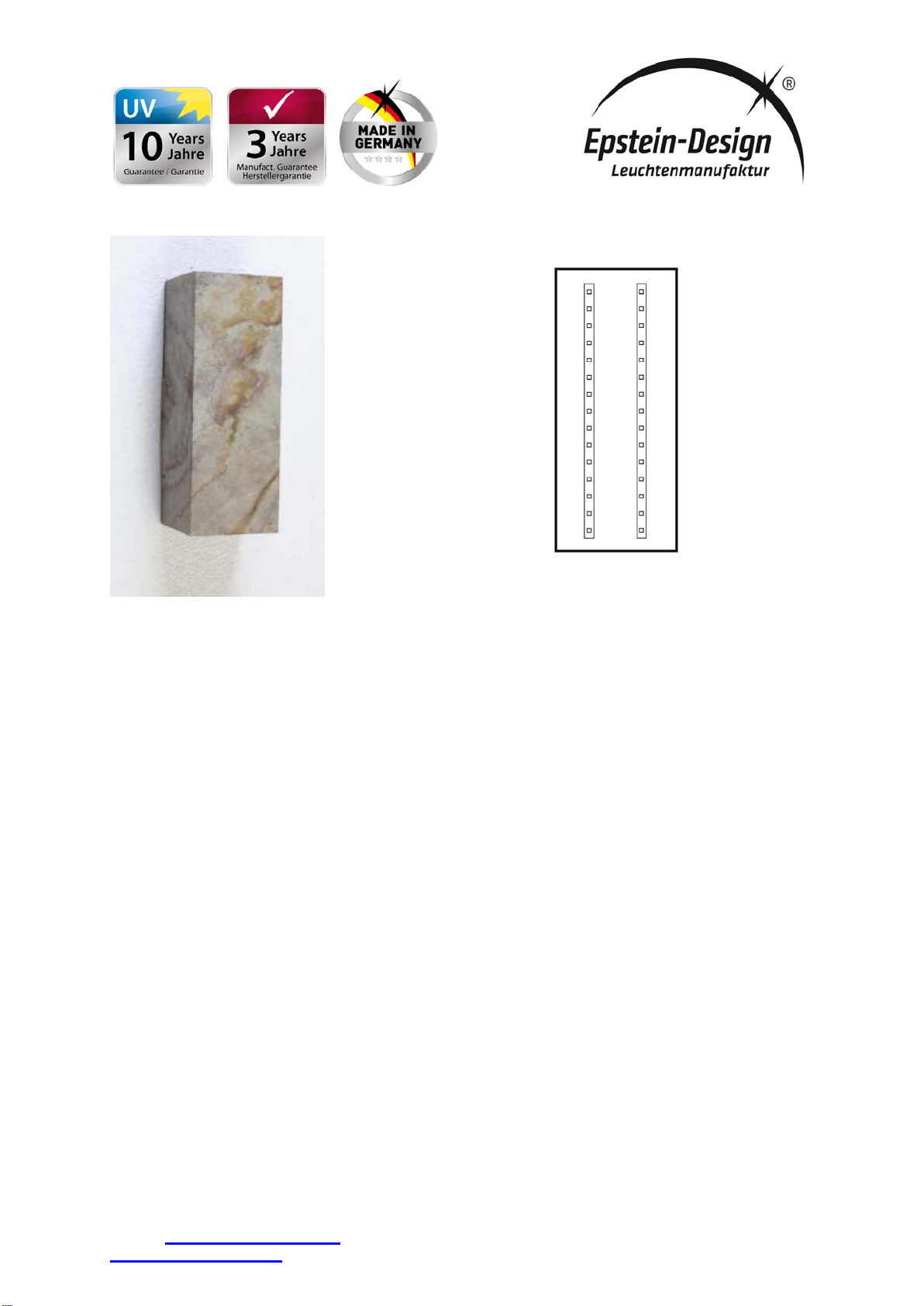

Schiefer Wandleuchte 11x20x10 / 11x30x10 / 11x40x10 / 30x30x10 / 40x40x10 LED WW
B:11 x H:30/40 x T:10
B:30/40 x H:30/40 x T:10
Maße / Dimensions / dimensions / размерами cm
Wandleuchte Schiefer / Wall Light slate / Applique ardoise / Настенный светильник шифер
Anwendung / application / application / заявки
DE: Die Schiefer Wandleuchte aus echtem Naturschiefer fasziniert mit ihrer stimmungsvollen Beleuchtung.
Jede Leuchte ist ein einzigartiges Unikat. Die natürliche Struktur des Schiefers wird durch die Beleuchtung
nochmals betont.
Blendfreies, warmes, anheimelndes, natürliches Licht mit Farbnuancen für die natürliche Beleuchtung in
öffentlichen und privaten Räumen. Sie ist besonders energieeffizient durch den Einsatz
langlebiger LED´s. Sonderanfertigungen werden auf der Grundlage der aktuellen Vorschriften gefertigt.
EN: The slate Wall Light made of genuine natural slate fascinates with its atmospheric lighting. Each lamp is a
unique unique piece. The natural structure of the slate is emphasized by the lighting.
Glare-free, warm, homely, natural light with color nuances for natural lighting in public and private spaces.
It is particularly energy-efficient through the use of long-life LEDs. Custom-made products are manufactured
on the basis of current regulations.
FR: La lampe de mur d'ardoise d’ardoise en véritable ardoise naturelle fascine par son éclairage atmosphérique.
Chaque lampe est unique. L'éclairage souligne la structure naturelle de l'ardoise.
Lumière sans éblouissement, chaleureuse, simple et naturelle avec nuances de couleurs pour l'éclairage
dans les espaces publics et privés. Il est particulièrement économe en énergie grâce à l'utilisation de LED
longue durée. Les produits sur mesure sont fabriqués sur la base des réglementations en vigueur.
RU: Настенный светильник из натурального природного сланца очаровывает своим атмосферным
освещением. Каждая лампа это уникальная уникальная вещь. Естественная структура шифера
подчеркивается освещением.
Без бликов, теплый, домашний, естественный свет с цветными нюансами для естественного
освещения в государственных и частных пространств.
Это особенно энергоэффективно благодаря использованию светодиодов сдлительным сроком
службы. Изготовленные на заказ изделия производятся на основе действующих правил.

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Inhaltsverzeichnis
Beschreibung / description / description / описания ............................................................................................... 3
Leistung / power / power / мощность...................................................................................................................... 4
Betriebsgerät / Control unit / ballasts / балласт ...................................................................................................... 4
Leuchtmittel / light medium / lumière moyens / свет средство ............................................................................... 4
Spannung / voltage / tension / напряжение............................................................................................................ 4
Schutzart / protection type / type de protection / тип защиты ................................................................................. 5
Energieeffizienzklasse EEC / Energy efficiency class EEC / Classe d'efficacité énergétique EEC / Класс
энергоэффективности EEC................................................................................................................................... 5
Zolltarifnummer / USA Customs tariff number / numéro de tarif douanier / таможенный тариф номер ................ 5
EAN-Nummer / EAN-number / numéro EAN / номер EAN ..................................................................................... 5
Montageanleitung / assembly Instructions / instructions d'installation / Инструкция по монтажу........................... 6
Leuchtmittelwechsel / Illumination replacement / Changement de lampe / ЗАМЕНА ЛАМПОЧКИ ........................ 7
Reinigung und Pflege / CLEANING and care / NETTOYAGE et soin / Очистка и уход ......................................... 9
Sicherheit / Safety indices / Sécurité / безопасность.............................................................................................. 9
Hinweis / NOTE / REMARQUE / УКАЗАНИЕ........................................................................................................ 10
Ersatzteile / Spares / pièces de rechange / запасные части ................................................................................ 11
EG-Konformitätserklärung / EC Declaration of Conformity / Déclaration de conformité CE / CE декларация
соответствия ........................................................................................................................................................ 12

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Beschreibung / description / description / описания
DE: Die Leuchte besteht aus echtem, 1µ bis 1mm dicken Naturschiefer, versiegelt und mit Gießharz und
Glasfaser verstärkt und hochwertigem Kunststoff.
Die Leuchte ist Seewasserbeständig und beständig gegen chlorhaltiges Schwimmbadwasser. Auf
Wunsch auch für die Durchgangsverdrahtung lieferbar. Alle Schrauben sind aus Edelstahl.
EN: The lamp is made of real, 1μ to 1mm thick natural slate, sealed and reinforced with cast resin and glass
fiber and high quality plastic.
The lamp is seawater resistant and resistant to chlorinated swimming pool water. On request also
available for through-wiring. All screws are made of stainless steel.
FR: La lampe est en ardoise naturelle réelle de 1 µ à 1 mm d'épaisseur, scellé et renforcé avec de la résine
coulée et de la fibre de verre et plastique de haute qualité.
Le luminaire est résistant à l'eau de mer et à l'eau de piscine chlorée. Sur demande également pour le
câblage traversant disponible. Toutes les vis sont en acier inoxydable.
RU:Лампа сделана из подлинной, 1 мкм до 1 мм толщины природного сланца, герметизированы и
армированы литой смолой и стекловолокном и высококачественный пластик.
Свет устойчив к морской воде и устойчивы к воздействию воды бассейна хлорсодержащей.
По запросу также доступны для сквозной проводки. Все винты выполнены из нержавеющей стали.
Schiefer Wandleuchte 11x20x10 LED WW 1,44W
Innenleuchte / Interior light / Eclairage intérieur / Внутреннее освещение
EU, CH, UK: ohne Zuleitung für den Festanschluss an Wandauslasskabel
without supply line for the fixed connection with wall cable
sans ligne d'Pilote pour la connexion fixe avec câble mural
без линии питания для фиксированного соединения снастенным кабелем
US: CA: without supply line for the fixed connection with wall cable
Art.-Nr.
Item No.
numéro d'article
номер позиции
Item No.
15369
15369
15369
15369
15362
Schiefer Wandleuchte 11x30x10 LED WW 2,88W
Innenleuchte / Interior light / Eclairage intérieur / Внутреннее освещение
EU, CH, UK: ohne Zuleitung für den Festanschluss an Wandauslasskabel
without supply line for the fixed connection with wall cable
sans ligne d'Pilote pour la connexion fixe avec câble mural
без линии питания для фиксированного соединения снастенным кабелем
US: CA: without supply line for the fixed connection with wall cable
Art.-Nr.
Item No.
numéro d'article
номер позиции
Item No.
15379
15379
15379
15379
15372
Schiefer Wandleuchte 11x40x10 LED WW 4,32W
Innenleuchte / Interior light / Eclairage intérieur / Внутреннее освещение
EU, CH, UK: ohne Zuleitung für den Festanschluss an Wandauslasskabel
without supply line for the fixed connection with wall cable
sans ligne d'Pilote pour la connexion fixe avec câble mural
без линии питания для фиксированного соединения снастенным кабелем
US: CA: without supply line for the fixed connection with wall cable
Art.-Nr.
Item No.
numéro d'article
номер позиции
Item No.
15439
15439
15439
15439
15432
Schiefer Wandleuchte 30x30x10 LED WW 5,76W
Innenleuchte / Interior light / Eclairage intérieur / Внутреннее освещение
EU, CH, UK: ohne Zuleitung für den Festanschluss an Wandauslasskabel
without supply line for the fixed connection with wall cable
sans ligne d'Pilote pour la connexion fixe avec câble mural
без линии питания для фиксированного соединения снастенным кабелем
US: CA: without supply line for the fixed connection with wall cable
Art.-Nr.
Item No.
numéro d'article
номер позиции
Item No.
15469
15469
15469
15469
15462
Schiefer Wandleuchte 40x40x10 LED WW 8,64W
Innenleuchte / Interior light / Eclairage intérieur / Внутреннее освещение
EU, CH, UK: ohne Zuleitung für den Festanschluss an Wandauslasskabel
without supply line for the fixed connection with wall cable
sans ligne d'Pilote pour la connexion fixe avec câble mural
без линии питания для фиксированного соединения снастенным кабелем
US: CA: without supply line for the fixed connection with wall cable
Art.-Nr.
Item No.
numéro d'article
номер позиции
Item No.
15489
15489
15489
15489
15482

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Schiefer Wandleuchte 40x40x5 LED WW 17,28W
Innenleuchte / Interior light / Eclairage intérieur / Внутреннее освещение
EU, CH, UK: ohne Zuleitung für den Festanschluss an Wandauslasskabel
without supply line for the fixed connection with wall cable
sans ligne d'Pilote pour la connexion fixe avec câble mural
без линии питания для фиксированного соединения с настенным кабелем
Art.-Nr.
Item No.
numéro d'article
номер позиции
15869
15869
15869
15869
Leistung / power / power / мощность
Schiefer Wandleuchte 11x20x10 LED WW 1,44W 100,8l
Schiefer Wandleuchte 11x30x10 LED WW 2,88W 201,6l
Schiefer Wandleuchte 11x40x10 LED WW 4,32W 302,4l
Schiefer Wandleuchte 30x30x10 LED WW 5,76W 352,8l
Schiefer Wandleuchte 40x40x10 LED WW 8,64W 907,2l
Schiefer Wandleuchte 40x40x 5 LED WW 17,28W 1209,6l
Betriebsgerät / Control unit / ballasts / балласт
DE: LED Treiber mit konstanter Spannung, Schutzklasse I, kurzschluss- und leerlauffest, Abschaltung bei
Übertemperatur und Überlastschutz
EN: LED Driver with Constant Voltage, Protect class I, short- and open circuit proof, overheat cut off,
overload protection
FR: Conducteur de LED avec une tension constante, Protect class I,court-circuit et preuve de circuit ouvert,
Arrêt
à une température excessive et protection contre les surcharges
RU: Светодиодный драйвер с постоянным напряжением, класс защиты I, короткое замыкание и
холостой ход-фест, выключение температуры и защита от перегрузки
Schiefer Wandleuchte 11x20x10 / 11x30x10 / 11x40x10 / 30x30x10 / 40x40x10 LED WW
1xHEP GmbH Typ LRV12W12 UNI
Eingang / Input / d'entrée / вход: 100-240V, 50-60Hz, 130mA
Ausgang / Output / sortie / выход: 12Vdc, 0-12W, max 1,0A
Umgebungstemperatur / Operating ambient temperatur / Température ambiante de fonctionnement / Рабочая
температура окружающей среды: -25°C bis +50°C
Einschaltstrom / Inrush current / d'enclenchement / пусковой ток: 15A, 170µs
Schiefer Wandleuchte 40x40x5 LED WW
2x HEP GmbH Typ LRV12W12 UNI
Eingang / Input / d'entrée / вход: 100-240V, 50-60Hz, 130mA
Ausgang / Output / sortie / выход: 12Vdc, 0-12W, max 1,0A
Umgebungstemperatur / Operating ambient temperatur / Température ambiante de fonctionnement / Рабочая
температура окружающей среды: -25°C bis +50°C
Einschaltstrom / Inrush current / d'enclenchement / пусковой ток: 15A, 170µs
Leuchtmittel / light medium / lumière moyens / свет средство
LED-Streifen / LED Strip / Band de LED / Светодиодные полосы
12V 7,2W/m SMD5050 2900K-3200K 10mm
Nennlichtstrom = Bemessungslichtstrom / Nominal Luminous flux = Rated Luminous Flux /
Flux lumineux nominal = Flux lumineux évalué / Номинальный световой поток = измеренный световой поток
504lm
Nennlebensdauer / referred lifespan / Durée de vie nominale / Номинальная продолжительность жизни
50.000h
Schiefer Wandleuchte 11x20x10 LED WW 0,2m
Schiefer Wandleuchte 11x30x10 LED WW 0,4m
Schiefer Wandleuchte 11x40x10 LED WW 0,6m
Schiefer Wandleuchte 30x30x10 LED WW 0,8m
Schiefer Wandleuchte 40x40x10 LED WW 1,2m
Schiefer Wandleuchte 40x40x 5 LED WW 2,4m
Andere Lichtleistungen und Farben auf Anfrage / Other light outputs and colors on request
Autres performances de la lumière et les couleurs sur demande / Другие световые выходы ицвета по запросу
Spannung / voltage / tension / напряжение
EU: 230V~
USA, CA: 120V~

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Schutzart / protection type / type de protection / тип защиты
IP40
Schutzklasse / protection class / classe de protection / класс защиты
I
Energieeffizienzklasse EEC / Energy efficiency class EEC / Classe d'efficacité énergétique EEC / Класс
энергоэффективности EEC
A++ bis A
Sollten Sie das Energielabel als JPEG benötigen, fordern Sie es bei uns an.
If you need the energy label as JPEG, request it from us.
Si vous avez besoin de l'étiquette énergétique au format JPEG, demandez-la nous.
Если вам нужна метка энергии как JPEG, запросите ее у нас.
E-Mail: [e-mail]
Zolltarifnummer / USA Customs tariff number / numéro de tarif douanier / таможенный тариф номер
EU: 9405 10 98
USA, CA: 9405.20.80.10
EAN-Nummer / EAN-number / numéro EAN / номер EAN
Art.-Nr. EAN-Nr. Art.-Nr. EAN-Nr. Art.-Nr. EAN-Nr . Art.-Nr. EAN-Nr.
15362
15369
15372
4040028153629
4040028153698
4040028153728
15379
15432
15439
4040028153797
4040028154329
4040028154398
15462
15469
15482
4040028154626
4040028154695
4040028154824
15489
15869
4040028154893
4040028158693
Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, jederzeit und ohne
vorherige Ankündigung Änderungen an den Produkten vorzunehmen.
We are constantly developing our products and therefore, reserve the right to change the product or the
information contained in this document at any time without notice.
Nous développons constamment nos produits et nous réservons donc le droit d'apporter des modifications aux
produits à tout moment et sans préavis.
Мы постоянно совершенствуем наши продукты и поэтому оставляем за собой право вносить изменения в
продукты в любое время без предварительного уведомления.

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Montageanleitung / assembly Instructions / instructions d'installation / Инструкция по монтажу
DE: 1. Seitliche Schrauben an der Leuchte lösen und die Abdeckung abheben (1).
2. Anschlußleitung durch die vorgegebene Öffnung führen. Leuchte mit Schrauben und Dübeln auf der Wand
befestigen (2).
3. Anschlußleitung an der Lüsterklemme anschließen.
4. Abdeckung aufsetzen und mit seitlichen Schrauben befestigen (4).
EN: 1. Loosen the side screws on the lamp and lift off the cover (1).
2. Lead connecting line by the predetermined opening. Fasten the luminaire to the wall with screws and
dowels (2).
3. Connect the connection cable to the luster terminal.
4. Replace the cover and fix it with lateral screws (4).
FR: 1. Desserrez les vis latérales de la lampe et retirez le couvercle (1).
2. Faites passer le câble de connexion à travers l'ouverture spéciale. Lampe à vis et chevilles fixer au mur
(2).
3. Connecter le câble de connexion au terminal.
4. Remettez le couvercle et le fixer avec des vis latérales (4).
RU: 1. Ослабьте боковые винты лампы и снимите крышку (1).
2. Проведите соединительный кабель через специальное отверстие. Прикрепите лампу к стене с
помощью винтов и дюбелей (2).
3. Подключите соединительный кабель к терминалу.
4. Установите на место крышку и закрепите ее с боковыми винтами (4).
(1) (2)
(3) (4)

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Leuchtmittelwechsel / Illumination replacement / Changement de lampe / ЗАМЕНА ЛАМПОЧКИ
DE: 1. Trennen Sie die Leuchte vom Stromnetzt.
2. Seitliche Schrauben an der Leuchte lösen und die Abdeckung abheben (1).
3. Passenden LED-Streifen einsetzen. Die vollständige Bezeichnung mit allen Daten entnehmen Sie bitte
dem Typenschild oder der Ersatzteilliste. Öffnen Sie die LED-Einspeisung (2) und ziehen den LED-
Streifen heraus. Entfernen Sie den LED-Streifen aus der Leuchte. Schieben Sie den neuen LED-Streifen in
die LED-Einspeisung und schließen Sie die Einspeisung. Danach kleben Sie den neuen LED-Streifen auf.
Bitte achten Sie dabei auf die richtige Polarisierung.
4. Leuchtkörper aufsetzen und mit seitlichen Schrauben fixieren (3).
EN: 1. Disconnect the light from the mains.
2. Loosen the side screws on the lamp and lift off the cover (1).
3. Insert Matching LED strips. The full name with all data can be found on the type plate or the spare parts
list. Open the LED feed (2) and pull out the LED strip. Remove the LED strip from the light. Slide the new
LED strip into the LED feed and close the feed. Then glue the new LED strip on.
Please pay attention to the correct polarization.
4. Put on the lamp and fix with side screws (3).
FR: 1. Déconnectez la lumière du secteur.
2. Desserrez les vis latérales de la lampe et retirez le couvercle (1).
3. Insérer des bandes de LED correspondant. Le nom complet avec toutes les données se trouve sur la
plaque signalétique ou la liste des pièces de rechange. Ouvrez le LED alimentation (2) et retirez la bande
LED. Retirer la bande de LED du luminaire. Faites glisser la nouvelle bande LED dans la LED Alimentation
et fermez le Alimentation. Collez ensuite la nouvelle bande LED.
Veuillez faire attention à la polarisation correcte.
4. Insérer la lampe et Fixer avec les vis latérales (3).
RU: 1. Отключите свет от сети.
2. Ослабьте боковые винты лампы и снимите крышку (1).
3. Вставьте Matching светодиодных полосок. Полное имя со всеми данными можно найти на
фирменной табличке или в списке запасных частей. Откройте LED источник питания (2) и вытащите
светодиодную ленту. Снимите светодиодные ленты от светильника. Сдвиньте новую светодиодную
ленту в светодиод корм и закрыть они корм. Затем наклейте новую светодиодную ленту.
Пожалуйста, обратите внимание на правильную поляризацию.
4. Вставьте лампу и закрепите боковыми винтами (3).

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
(1)
(2)
(3)
(4)

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Reinigung und Pflege / CLEANING and care / NETTOYAGE et soin / Очистка и уход
DE: Leuchte vom Stromnetz trennen. Leuchte regelmäßig mit lösungsmittelfreien
und säurefreien Reinigungsmitteln von Schmutz und Ablagerungen säubern.
Grünbelag kann mit handelsüblichem Grünbelagentferner beseitigt werden.
Beachten Sie die Hinweise des Herstellers.
Leuchten mit Sandsteinoberflächen sollten jährlich neu versiegelt werden.
Sahara Steinabdichtung Flasche mit 0,5 kg Art.-Nr.: 20604
EN: Disconnect the lamp from the power supply. Clean the luminaire regularly
with solvent-free and acid-free cleaning agents to remove dirt and deposits.
Green cover can be removed with commercially available green cover
remover. Follow the manufacturer's instructions.
Lights with sandstone surfaces should be resealed annually.
Sahara stone waterproofing bottle with 0.5 kg Item No.: 20604
FR: Débranchez la lampe de l'alimentation électrique. Nettoyez régulièrement le
luminaire avec des produits de nettoyage sans solvant et sans acide pour
éliminer les saletés et les dépôts.
Vert couvre Peut être retiré avec un détachant vert disponible dans le
commerce.
Suivez les instructions du fabricant.
Lumières avec des surfaces de grès devrait être annuel être rescellé.
Bouteille d'étanchéité en pierre du Sahara avec 0,5 kg numéro d'article: 20604
RU: Отключите лампу от источника питания. Регулярно очищайте
светильник с помощью чистящих средств, не содержащих растворителей
и без кислоты, для удаления грязи и отложений.
Зеленое покрытие можно удалить с помощью коммерчески доступного Sahara Steinabdichtung
зеленого пятновыводителя. Следуйте инструкциям производителя. Sahara stone waterproofing
Светильники с поверхностями песчаника должны быть запечатаны d'étanchéité en Pierre
ежегодно. Sahara камень печать
Sahara камень печать Бутылка 0,5 кг номер позиции: 20604
Sicherheit / Safety indices / Sécurité / безопасность
DE: Für die Installation und für den Betrieb dieser Leuchte sind die nationalen Sicherheitsvorschriften zu
beachten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Einsatz oder
Montage entstehen. Werden nachträglich Änderungen an der Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
EN: The installation and operation of this luminaire are subject to national safety regulations. If damage is
caused by improper use or installation, the manufacturer is released from any liability. If the luminaire will
subsequently be modified, the person responsible for the modification will be considered as manufacturer.
FR: Pour l’installation et l’utilisation de ce luminaire, respecter les normes de sécurité nationales. Le fabricant
décline toute responsabilité résultant d’une mise en œuvre ou d’une installation inappropriée du produit.
Toutes les modifications apportées au luminaire se feront sous la responsabilité exclusive de celui les
effectuera.
RU: Необходимо соблюдать национальные правила техники безопасности при установке и эксплуатации
этого светильника. Изготовитель не несет ответственности за ущерб, вызванный неправильным
использованием или сборкой. Если впоследствии изменения будут внесены в светильник, так
относится и человек как производитель, вносящий эти изменения.

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Hinweis / NOTE / REMARQUE / УКАЗАНИЕ
DE: Zur Vermeidung von Gefahren darf eine beschädigte, äußerlich flexible Leitung dieser Leuchten
ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht
werden.
Die technischen Angaben in Gebrauchsanweisungen, Produktdatenblättern und Angebotstexten beziehen
sich auf die zum Publikationszeitpunkt gefertigten Produkte. Wir arbeiten laufend daran, unsere Produkte
leistungsfähiger und effizienter zu gestalten. Aus diesem Grund kann es zu Abweichungen bei der
tatsächlich gelieferten Ware kommen.
Leuchten mit Sandsteinoberflächen sollten vor zu starker Sonneneinstrahlungen geschützt werde. Die
Sandsteinoberflächen sind Temperaturstabil bis 60°C. Durch zu starke Sonneneinstrahlung wird die
Sandsteinoberfläche angegriffen. Bei starker Sonneneinstrahlung sind Oberflächentemperaturen von 90°C
nichts ungewöhnliches. Die Leuchten sollte davor geschützt werden.
EN: In order to avoid hazards, a damaged, extremely flexible cable on these lamps may be replaced exclusively
by the manufacturer, their Service Representative or a comparable specialist.
The technical information in instructions for use, product data sheets and offer texts refer to the products
manufactured at the time of publication. We are constantly working to make our products more powerful and
efficient. For this reason, there may be deviations in the actual delivered goods.
Lights with sandstone surfaces should be protected from excessive sunlight. The sandstone surfaces are
temperature stable up to 60°C. Due to strong sunlight the sandstone surface is attacked. In strong sunlight
surface temperature of 90°C are nothing unusual. The lights should be protected from it.
FR: Pour éviter les dangers, toute ligne flexible à l’extérieur de ces lampes ne doit être remplacée que par le
fabricant, son représentant de service après-vente ou une personne qualifiée comparable.
Les informations techniques dans les instructions d'utilisation,
Les fiches techniques des produits et les textes de cotation se réfèrent aux produits fabriqués au moment de
la publication. Nous travaillons constamment pour rendre nos produits plus puissants et efficaces. Pour
cette
raison, il peut y avoir des écarts dans les biens livrés réels.
Lampes sur les surfaces de grès devraient été protégés contre le rayonnement solaire excessif. Les
surfaces
de grès sont stables à la température jusqu'à 60°C. En raison de la lumière du soleil forte de la surface de
grès est attaqué. En forte lumière du soleil la température de surface de 90 ° C n'est pas inhabituelle. Les
lumières devraient en être protégées.
RU:Во избежание опасности замена поврежденного, гибкого снаружи провода данных светильников
должна производиться исключительно производителем, его представителем по сервисному
обслуживанию или другим компетентным специалистом.
Технические данные в инструкциях по использованию, технические паспорта и тексты предложений
относятся к продуктам, изготовленным на момент публикации. Мы постоянно работаем над
повышением эффективности наших продуктов и сделать его более эффективным. По этой причине
могут произойти отклонения в фактическом доставленном товаре.
Лампы с поверхностью песчаника должны были защищены от чрезмерного солнечного излучения.
Поверхности песчаника являются температурной стабильностью до 60°С. Из-за сильный солнечный
свет атакована поверхность песчаника. При сильном солнечном свете, температура поверхности 90 °
C не являются редкостью. Свет должен быть защищен от него.

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
Ersatzteile / Spares / pièces de rechange / запасные части
Betriebsgeräte LED Treiber / Control unit LED Driver /
ballasts LED Driver / балласт Водителя СИД
LED Treiber 12VDC 12W IP00 rund Nr. 920120
Control unit LED Driver 12VDC 12W IP00 round No. 920120
ballasts LED Driver 12VDC 12W IP00 rond No. 920120
балласт Водителя СИД 12VDC 12W IP00 круглый No. 920120
Leuchtmittel / light medium / lumière moyens / свет средство
LED Stripe 12V 7,2W/m 504lm/m SMD5050 2900K-3200K No. 20572
LED strip 12V 7,2W/m 504lm/m SMD5050 2900K-3200K No. 20572
LED bande 12V 7,2W/m 504lm/m SMD5050 2900K-3200K No. 20572
Прокладка СИД 12V 7,2W/m 504lm/m SMD5050 2900K-3200K No. 20572
LED-Einspeisung mit Kabel für Strips 2pol 10mm breit Nr. 902000
LED-current infeed with cable for Strips 2pol 10mm wide No. 902000
alimentation électrique avec cable pour Strips 2pol 10mm large No. 902000
блока питания с кабелем для Strips 2pol 10mm широкий No. 902000
LED Verbindung mit Kabel für Strips 2pol 10mm breit Nr. 901437
LED-connection with cable for Strips 2pol 10mm wide No. 901437
LED-Connexion avec cable pour Strips 2pol 10mm large No. 901437
Светодиодное соединение скабелем для Strips 2pol 10mm широкий No. 901437

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
EG-Konformitätserklärung / EC Declaration of Conformity / Déclaration de conformité CE / CE
декларация соответствия
Name/Anschrift des Ausstellers / Manufacturer’s name and address /
Nom/adresse de l'exposant / Имя / адрес экспонента
Epstein-Design, Leuchtenmanufaktur, Westerwaldstraße 134, D-53773 Hennef
Produktbezeichnung / Product designation / Désignation de l'article / название продукта
Außenleuchte, Pollerleuchte, Wegeleuchte, Gartenleuchte
Outdoor light, bollard light, path light, garden light
Lumière extérieure, borne d'éclairage, chemin lumineux, lumière de jardin
открытом воздухе свет, кнехт, Свет для путей, Свет для сада
Typenbezeichnung / Type designation / désignation du type / обозначение типа
30461 30471
30464 30474
30465 30475
Die genannten Produkte erfüllen die Bestimmungen der Richtlinie mit Änderungen:
Hese products comply with the provisions of Directive including amendments:
Les produits mentionnés répondent aux dispositions de la directive avec des modifications:
Указанные продукты соответствуют положениям Директивы с изменениями:
„Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen“.
„Council Directive on the harmonization of the laws of the Member States relating to electrical equipment
designed for use within certain voltage limits“.
"Directive du Conseil concernant le rapprochement des législations des États membres
relatives au matériel électrique destiné à être utilisé dans certaines limites de tension".
«Директива Совета о сближении законов государств-членов, касающихся
электрооборудования, предназначенного для использования в определенных пределах
напряжения».
2011/65/EU (RoHS-Richtlinie) vom 08.06.2011
2014/30/EU (ersetzt Richtlinie 2004/108/EG) (EMV) vom 26.02.2014, seit 20.04.2016 in Kraft.
2014/35/EU (vorher 2006/95/EG) (Niederspannungsrichtline(von 50 bis 230V)) vom 26.02.2014
2009/125/EG (ersetzt die Richtlinie 2005/32/EG vom 6. Juli 2005) (Ökodesign-Richtlinie) vom 21.1.2009
Die Übereinstimmung des bezeichneten Produktes mit den Bestimmungen der Richtlinie wird durch die
vollständige Einhaltung folgender Normen nachgewiesen:
Full compliance with the standards listed below proves the conformity of the designated product with the
provisions of the above-mentioned EC Directive:
La conformité du produit désigné avec les dispositions de la directive est démontrée par le respect total
des normes suivantes:
Соответствие назначенного продукта положениям Директивы демонстрируется полным
соблюдением следующих стандартов:
EN 50581:2012 (RoHS)
EN 62321:2009 (RoHS)
EN 60598-1:2015 (für Niederspannungsrichtlinie)
EN 60598-2-1:1989 (ortsfeste Leuchten für allgemeine Zwecke)
EN 60598-2-2:2012 (Sicherheit)
EN 60598-1:2008+A 11:2009 (Sicherheit)
EN 62493:2010 (Sicherheit)
EN 55015:2013 (EMV)
EN 61000-3-2:2014 (EMV)
EN 61000-3-3:2013 (EMV)
EN 61547:2009 (EMV)
EN 62442-3:2014 Eco-Design
EN 50581:2012 (RoHS)

Epstein-Design Leuchtenmanufaktur
www.epstein-design.de
EN 61347-1:2015 (Sicherheit)
EN 61347-2-13:2014 (Sicherheit)
EN 62493:2010 (Sicherheit)
EN 55015:2013 (EMV)
EN 61000-3-2:2014 (EMV)
EN 61000-3-3:2013 (EMV)
EN 61547:2009 (EMV)
EN 62442-3:2014 Eco-Design
EN 50581:2012 (RoHS)
Die Leuchten sind seit 2015 mit dem CE-Zeichen versehen.
The lights have been marked with the CE mark since 2015.
Les feux ont été marqués avec le marquage CE depuis 2015.
Лампы снабжены знаком СЕ в 2015 году.
Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne Zustimmung umgebaut oder
verändert wird.
This Declaration of Conformity will be invalidated if the product is modified or altered without permission.
Cette déclaration de conformité sera invalidée si le produit est modifié ou modifié sans autorisation.
Настоящая Декларация соответствия будет признана недействительной, если продукт будет изменен или
изменен без разрешения.
Hennef, den 21.04.2016 ________________________________________
(Ort, Datum) (Rechtsverbindliche Unterschrift des Ausstellers)
(Place, date) (legally binding signature of the issuer)
