ERLIT ER 10109V User manual

ПАСПОРТ ИЗДЕЛИЯ
Инструкция по установке иэксплуатации
PRODUCT CERTIFICATE
USER’S MANUAL
* высота без поддона / height without tray
885 x 885 x 2000 мм*
ER 10109V
985 x 985 x 2000 мм*
ER 10110V
885 x 885 x 2000 мм*
ER 10109H
985 x 985 x 2000 мм*
ER 10110H
1185 x 885 x 2000 мм*
ER 10112H
ПРОИЗВОДИТЕЛЬ:
ООО ПЛАНЕТА САНТЕХНИКИ РОССИЯ
125373, Россия, г.Москва, Походный проезд, д.4, корп.1
тел: [phone]
Изготовлено вКНР
PRODUCER:
SANITARY ENGINEERING LLC RUSSIA
4/1, Pokhodnyy proezd, Moscow, Russia, 125373
tel: [phone]
Мade in PRC

2 3
RU
EN
УВАЖАЕМЫЕ ПОКУПАТЕЛИ, благодарим Вас за выбор
продукции торговой марки ERLIT. Настоящая инструкция
предназначена для ознакомления спродуктом, атакже с
условиями правильного монтажа, эксплуатации исервисного
обслуживания продукции. Пожалуйста, внимательно
ознакомьтесь сданной инструкцией перед началом монтажа
иэксплуатации изделия.
СПАСИБО ЗА ПОКУПКУ!
ОБЩИЕ СВЕДЕНИЯ
Приобретенное вами изделие предназначено для бытового
использования внутри помещений. Компания-производитель
оставляет за собой право не уведомлять конечного
пользователя оразличиях вконструкции для устаревшей
модели инового, улучшенного варианта продукта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Высота ограждения без поддона 2000 мм;
• Толщина безопасного, закаленного стекла 6 мм (директива
Евросоюза EN 14428);
• Анодированный алюминиевый профиль.
ЗАПРЕЩЕНО!
• Использовать изделие не по назначению ивне помещений;
• Подвергать изделие воздействию прямых солнечных лучей;
• Находиться внутри всостоянии алкогольного и
наркотического опьянения;
• Подвергать изделие механическим повреждениям любого
рода;
• Применять избыточную силу ккомплектующим изделия в
процессе монтажа иэксплуатации;
• Использовать изделие без присмотра людям с
ограниченными возможностями здоровья;
• Использовать абразивные и/или химически агрессивные
чистящие средства.
ТРАНСПОРТИРОВКА ИХРАНЕНИЕ
Изделия должны транспортироваться крытым транспортом;
Кмоменту начала монтажа, изделие должно принять
комнатную температуру;
После покупки товара, для постановки его на сервисное об-
служивание, необходимо хранить товар взаводской упаковке.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Проверить целостность икомплектность изделия вмомент
получения;
• Завершить все ремонтно-отделочные работы впомещении
на момент монтажа;
• Использовать для чистки мягкую ткань, жидкие чистящие
средства без абразивных ихимически агрессивных
компонентов;
• Не ставить на пол без картона детали, выполненные из
стекла. Избегать ударов иустановки стекол на угол;
• Обратитьсязауслугамимонтажаисервисного обслуживания
продукции вавторизированный сервисный центр или иным
специалистам, имеющим соответствующую квалификацию.
DEAR CUSTOMERS, thank you for choosing the products of the
ERLIT trademark. This manual is designed for introduction to the
product, as well as to the conditions for the proper installation,
operation and maintenance of the product. Please read this manual
carefully before installing and operating the product.
THANK YOU FOR THE PURCHASE!
GENERAL INFORMATION
The product is intended for domestic use indoors. The manufacturer
reserves the right not to notify the final user of differences in design
of an outdated model and a new improved version of the product
TECHNICAL FEATURES
• Height of the enclosure without a tray is 2000 mm;
• Thickness of the safe tempered glass is 6 mm (EU directive EN
14428);
• Anodized aluminium profile.
IT IS PROHIBITED TO DO THE FOLLOWING
• Use the product for purposes other than intended;
• Use the product outdoors;
• Expose the product to direct sunlight;
• Be inside under alcohol or drug influence;
• Subject the product to mechanical damage of any kind;
• Apply excessive force to the components during installation and
operation processes
• Use the product unattended for people with disabilities;
• Use abrasive and / or chemically aggressive cleaners.
TRANSPORTATION AND STORAGE
The products must be transported in a covered vehicle.
At the time of installation the product must be of a room
temperature.
The product has to be stored in the original packaging aſter the
purchase in order to be accepted for an aſter sales service.
RECOMMENDATIONS TO BUYERS
• To check the completeness and the entirety of the product at the
moment of receiving.
• Before the assembly all repair and decorative works should be
completed;
• Cleaning of the shower cabin should be performed with a soſt
piece of cloth using liquid washing agents without abrasive and /
or chemically aggressive components;
• Do not put glasses on floor without protective cardboard, avoid
impacts and putting glasses on the corner;
• To seek an authorized service center or other specialists having
appropriate qualification for installation and maintenance of the
product.

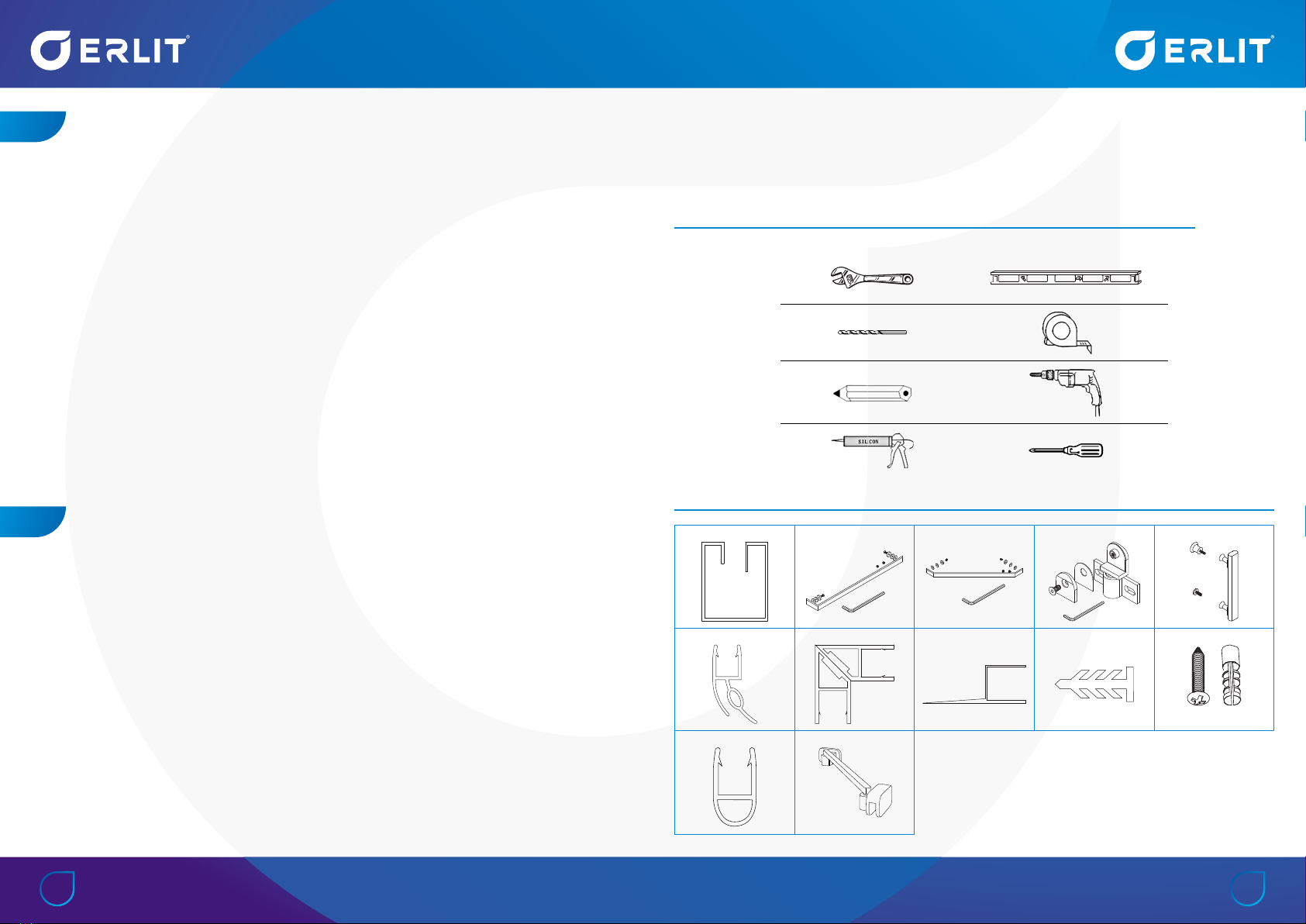

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА ОГРАЖДЕНИЯ
RECOMMENDED ENCLOSURE INSTALLATION TOOLS
Перечисленные далее шаги показывают принципиальный монтаж изделия. Взависимости от размера
помещения, коммуникаций, порядок шагов может отличаться.
[EN] The steps listed below show the basic installation of the product. The order of the steps may differ depending
on the utility systems and the size of the premises.
A1 A2 для H / for НA2 для V / for V A3 A4
A5 A6 A7 A8 A9 6 шт
M4 x 40
A10 для 10112H / for 10112H
1 шт
КОМПЛЕКТАЦИЯ | PACKING LIST

4 5
A2
A2
A4
A3
A5
A3
A7
A1
A10
A1
A8 A8
A6
A10
454 / 554
454 / 554
950/ 1090
900 / 1000
900 / 1000
ПОРОГ
(мин. 50 мм)
A1
A2
A2
A4
A3
A5
A1
A8 A8
A3
A6 A7
A10
A10

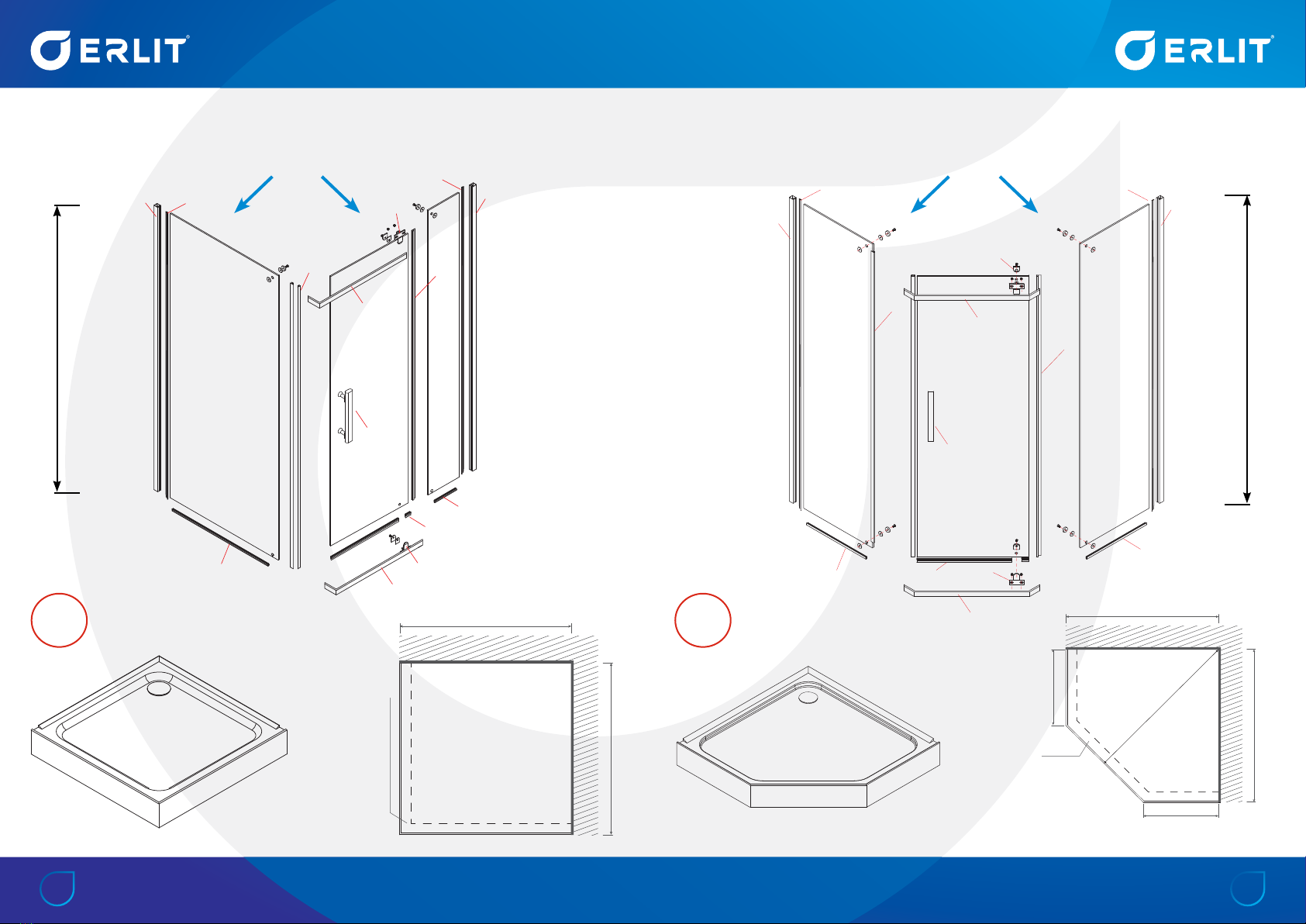

900 / 1000 / 1200 (900)
900 / 1000 / 1200 (900)
ПОРОГ (мин. 50 мм)
3900 х900 мм
31200 х900 мм 3900 х900 мм
31000 х1000 мм
3900 х1200 мм 31000 х1000 мм
2000 мм
2000 мм
ОПЦИОНАЛЬНЫЙ
ПОДДОН ОПЦИОНАЛЬНЫЙ ПОДДОН
СХЕМА ПОДИУМА СХЕМА ПОДИУМА
H V
ВАРИАНТЫ
РАЗМЕРОВ ВАРИАНТЫ РАЗМЕРОВ

6 7

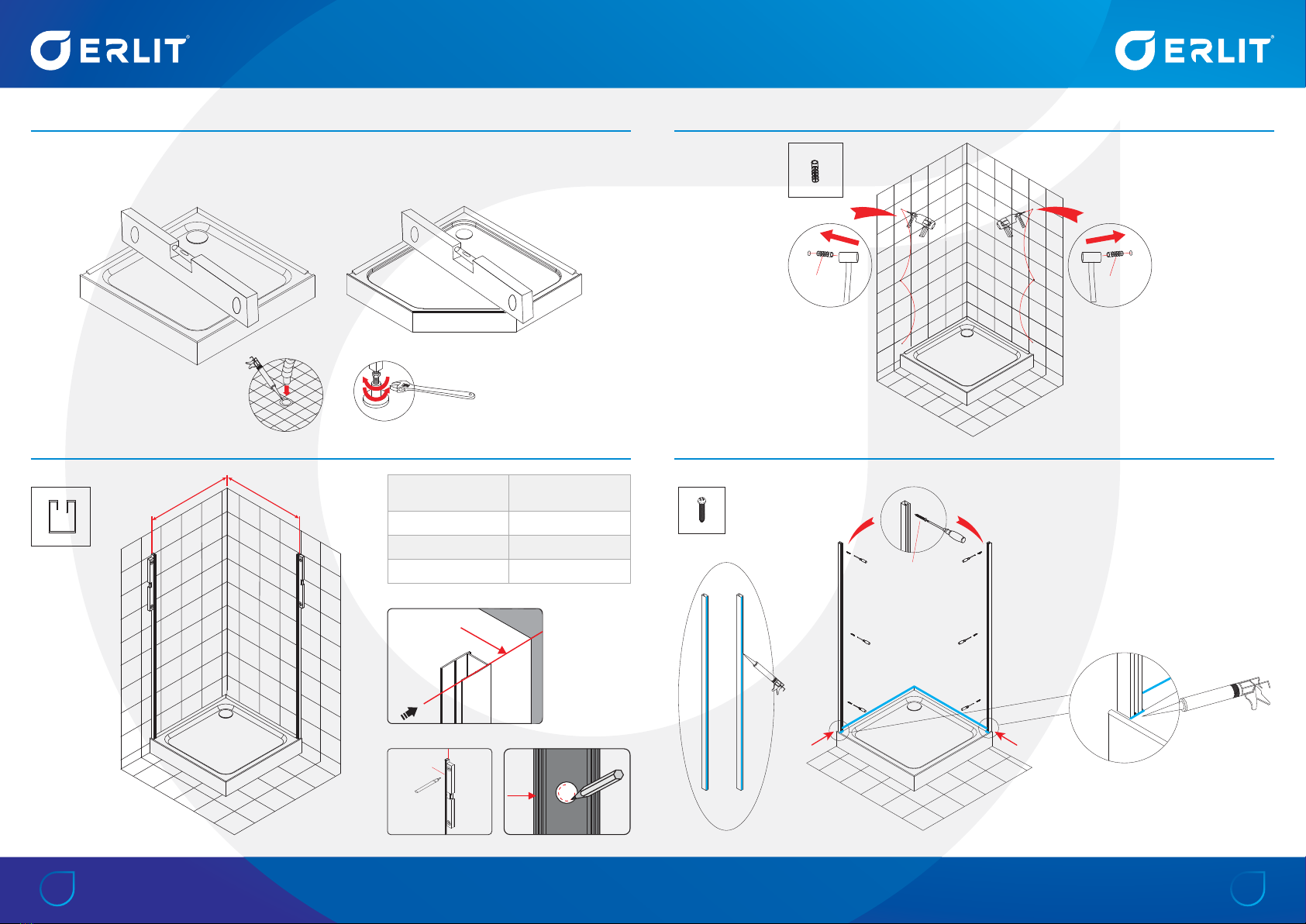

1
Поместив поддон душевого ограждения вместо монтажа, спомощью уровня расположите его строго горизонтально, убедитесь, что все
ножки надежно прикручены коснованию поддона. Вставьте шланг слива вотверстие для слива, обработайте его силиконовым клеем.
[EN] Place the shower enclosure tray into installation place; using level tube place it in a strictly horizontal manner and make sure that all legs are
reliably fastened to the tray foundation. Insert a discharge hose into discharge hole and treat it with silicone glue.
2
A1
=2
А, мм
A, мм
РАЗМЕР
ОГРАЖДЕНИЯ MMА-А
900 х900 885
1000 х1000 985
1200 х900 1185 х885
А-А
1
A1
3
2A1
3
A9
=6
A9 A9
4
A9
=6
A9
Siliconе
FF
Siliconе

8 9
5
A8
A1
A8 A10
A10
6
A2
A2
7
A3
A2
A3
Siliconе
8
A3
A3

10 11
9
A6 A7
A6
A7
10
A5
A5-1 A5
A5-1
A5-2
A5-2
11
A4
A4
12

12 13

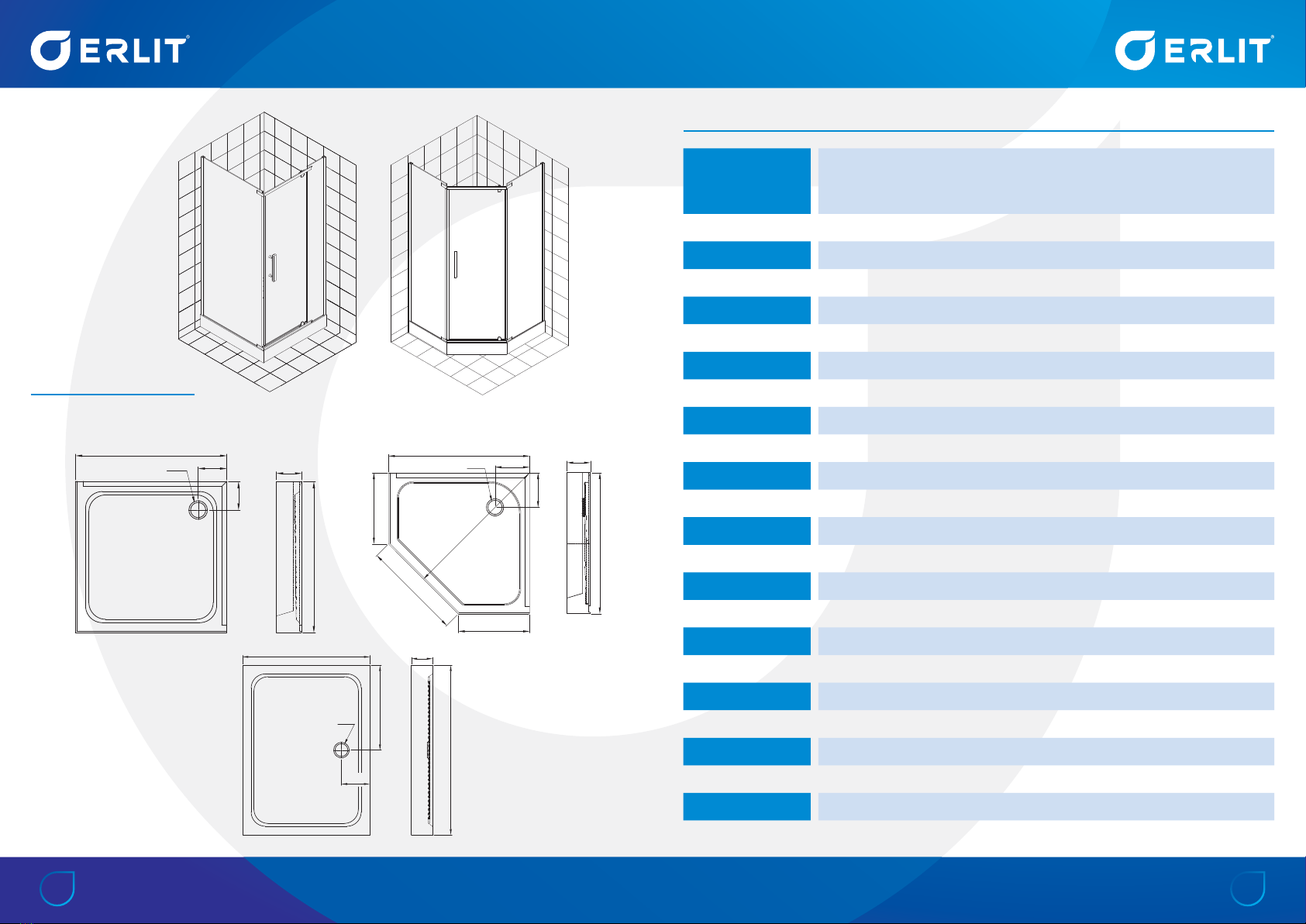

РАЗМЕРЫ
ОПЦИОНАЛЬНЫХ
ПОДДОНОВ
900
200
150/170
600
1200
ø90
900 / 1000
900 / 1000
ø90 170 150/170
170
900 / 1000
ø90
454 / 554
454 / 554
631
220 150/170
220
900 / 1000
950/ 1090
ER 10109V / ER 10110V
ER 10112H
ER 10109H / ER 10110H
АВТОРИЗОВАННЫЕ СЕРВИСНЫЕ ЦЕНТРЫ ERLIT ВРОССИИ
МОСКВА ИП Мезенев «Сантехсервис»
МО, с. Беседы, ул. Ленинская, БЦ «Реал», офис 402
ООО «Душ-сервис»
ул. Ивантеевская, д. 25а, ТЦ «Фабрика», 2-йэтаж
8 [phone]
8 [phone]
8 [phone] 8 [phone]
САНКТ-ПЕТЕРБУРГ ООО «СТП»
ул. Мебельная, д. 1
8 [phone]
АРХАНГЕЛЬСК СЦ «Аванта»
Окружное ш., Кузнечихинский пром. узел, пр-д1, д. 13
8 [phone]
БЕЛГОРОД ИП Мезенев «Сантехсервис»
ул. Магистральная, д. 4д
8 [phone]
ВОЛГОГРАД АСЦ «СантехПрофи»
ул. Невская, д. 18а
8 (8442) 517-720
8 [phone]
ВОЛОГДА ИП Мезенев «Сантехсервис»
ул. Октябрьская, д. 57А, офис 10
8 [phone]
8 [phone]
ЕКАТЕРИНБУРГ ООО «Мастер-Сан»
Большакова, д. 149
8 [phone]
8 [phone]
ИРКУТСК ИП Белоусов
ул. Паленова, д. 17/2
8 [phone]
8 [phone]
КАЗАНЬ ООО «Сантех-сервис»
ул. 2яАзинская, д. 7Б
8 [phone]
КРАСНОДАР «Мастер добрых дел»
ул. Дзержинского, д. 119/2
8 [phone]
8 [phone]
КРАСНОЯРСК ООО «Сантехсервис»
ул. Глинки, д. 37Г
8 [phone]
8 [phone]
НИЖНИЙ НОВГОРОД ООО «Профсервис-СВ»
ул. Полоцкая, д. 21
8 [phone]
НОВОСИБИРСК «Гидромассаж-сервис», ИП Куликов
ул. Троллейная, д. 85
8 [phone]
ОМСК ООО «СанЛюксСервис»
ул. Маяковского, 64, офис 6
8 [phone]
8 [phone]
ПЕНЗА ООО «Сантех-сервис»
ул. Дзержинского, 4, офис №529
8 [phone]
8 [phone]
РОСТОВ-НА-ДОНУ ООО «Абрис-плюс»
пр-тБуденновский, д. 72А
8 [phone],
8 [phone]
РЯЗАНЬ ИП Бакун С.В.
ул. Быстрецкая, д. 17
8 [phone]
8 [phone]
САМАРА ООО «Смак»
ул. Дзержинского, д. 48, офис 302
8 [phone]
САРАТОВ ООО «Сантех-сервис»
ул. Осипова, д. 1, офис 204
8 [phone]
8 [phone]
СИМФЕРОПОЛЬ Bora-service
ул. Гагарина, д. 14А, офис 309
8 [phone]
8 [phone]
ТОЛЬЯТТИ ООО «Смак»
ул. Комунальная, д. 32
8 [phone]
ТЮМЕНЬ ИП Машкин
ул. Федюнинского, д. 49, ТЦ «А-Мега»
8 [phone]
ХАБАРОВСК ООО «Сантехмастер»
ул. Кочнева, д. 10
8 [phone]
ЧЕЛЯБИНСК «ЧелСан» ИП Каптелин
ул. Российская, д. 220
8 [phone]

14 15
WARRANTY POLICY
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
RU
EN
Данные гарантийные обязательства дополняют права иобязанности потребителей, определённые законом, никак не ограничивая их. По
всем вопросам, связанным сустановкой, эксплуатацией иобслуживанием изделия, просим обращаться вавторизированные сервисные
центры либо на бесплатную телефонную линию сервисной поддержки. Срок эксплуатации приобретенного изделия составляет 10 лет.
На изделие иего комплектующие гарантия Производителя составляет 2 года сдаты продажи. При монтаже изделия сотрудниками
авторизированных сервисных центров гарантия составляет 3 года сдаты продажи.
При обращении покупателя вторгующую организацию или авторизованный сервисный центр потребитель должен предъявить кассовый
или товарный чек, либо иные доказательства заключения договора иоплаты товара. Для проведения гарантийного обслуживания
покупатель обязан обеспечить свободный доступ кизделию.
Внешний вид икомплектность изделия должны быть проверены покупателем вмомент получения изделия вразобранном виде. В
дальнейшем претензии по внешнему виду икомплектности не принимаются.
ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ:
• На продукцию, используемую вобщественных местах;
• На дефекты, связанные снеправильной установкой и/или нарушением правил эксплуатации;
• На неисправности, вызванные плохим качеством водопроводной воды икоррозией труб;
• На повреждения, возникшие врезультате стихийных бедствий;
• На повреждения, вызванные использованием средств по уходу, не предназначенных для данного изделия.
Свои предложения по улучшению качества сервисного обслуживания
Вы можете направить по адресу: [email protected]
БЕСПЛАТНАЯ ТЕЛЕФОННАЯ ЛИНИЯ СЕРВИСНОЙ ПОДДЕРЖКИ 8-800-707-0899
These warranty obligations complement the rights and obligations of consumers, as defined by law, without limiting them in any way. For all
questions related to the installation, operation and maintenance of the product, please contact the authorized service centers or a toll-free
telephone service support line. The useful life of the purchased product is 10 years.
For the product and its components the Manufacturer’s warranty is 2 years from the date of sale. When the product is installed by authorized
service center employees, the warranty is 3 years from the date of sale.
When a customer contacts a trading organization or an authorized service center, the consumer must present a cash or sales receipt, or other
evidence of concluding a contract and paying for the goods. To carry out warranty service, the buyer must provide free access to the product.
Appearance and completeness of the product must be checked by the buyer at the time of receipt of the disassembled product. Further claims
for appearance and completeness are not accepted.
WARRANTY DOES NOT COVER:
• Products used in public places;
• Defects caused by improper installation and / or violation of the operating rules;
• Faults caused by poor quality of tap water and pipe corrosion;
• Damage caused by natural disasters;
• Damage caused by the use of care products not intended for this product.
Your suggestions for improving the quality of service you can send to: [email protected]
TOLL-FREE TELEPHONE HOTLINE FOR SERVICE SUPPORT 8-800-707-0899
№
от « » 20
of
Наименование изделия
Product name
Модель
Model
Продавец
Salesperson
Адрес/телефон
Address/phone
Дата продажи « » 20
Date of sale
Сгарантийными обязательствами ознакомлен / I am acquainted with warranty policy
Комплектность поставки душевой кабины проверил / I have checked completeness of the shower cubicle delivery set
Товар видимых механических повреждений не имеет / There are no visible mechanical damages on the goods
Продавец /
Salesperson Ф.И.О. / First, middle and last name
Покупатель /
Customer Ф.И.О. / First, middle and last name
ГАРАНТИЙНЫЙ ТАЛОН | WARRANTY COUPON

www.erlit.ru
Ver. ER101_12.2019
