Erone SERMSR4T4 User manual

ERONE RIPETITORE ISOFREQUENZA MULTISTANDARD 433
Il ripetitore SERMSR4T4 è un dispositivo radio in grado di ricevere il segnale proveniente dai radiocomandi operanti a 433,92 MHz e
ritrasmetterlo amplificato, al fine di aumentarne la portata utile.
IS-RPMSERML Rev. 0 on 21/04/2008
CARATTERISTICHE TECNICHE
Caratteristiche tecniche modulo trasmittente
Banda di Frequenza (MHz) ....................................433,05 - 434,790
Frequenza portante:.....................................................433,920 MHz
Tolleranza sulla frequenza portante: ........................................75 KHz
Potenza E.R.P. nominale ..................................................< 10 mW
Modulazione : ..................................................................AM / ASK
Bit-rate segnale modulante: .......................................................vario
Larghezza di canale:..........................................................> 25 KHz
Codice di sicurezza ..................................................................Fisso
10, 14 9
Tipi di codice di sicurezza: ............................................... 2 2 , 3
Caratteristiche tecniche modulo ricevente
Ricevitore supereterodina a singola conversione
Frequenza di ricezione : ..............................................433,920 MHz
Oscillatore locale a sintesi di frequenza con PLL e VCO
Frequenza dell’oscillatore locale: ...................................6,6128 MHz
Demodulazione: ................................................................AM / ASK
Frequenza intermedia: .......................................................10.7 MHz
Sensibilità ( per segnale a buon fine ):.................................-115 dBm
Emissioni armoniche.......................................................< - 57 dBm
Caratteristiche del ripetitore
Alimentazione: ........................................................230 Vac / 50 Hz
Consumo .............................................................................12 mA
Capacità di memoria (EEPROM) : .................................................46
Dimensioni ( mm) : ..................................................105 x 59 x 86,4
Peso: ....................................................................................200 g.
Antenna .............................................................................integrata
Protezione ...............................................................................IP 40
Grado di ignifugazione (UL-94) ...................................................V-0
INSTALLAZIONE
A : Memorizzazione trasmettitori
Il ripetitore è di facile installazione.
1) collegare l’apparecchiatura ad una presa ( Schuko ) a 230
Vac;
2) avvicinare il trasmettitore da memorizzare al coperchio esterno
( max 1 cm ) con il lato anteriore rivolto verso il centro del
contenitore;
3) attivare il tasto del radiocomando da memorizzare fino al “bip”
del buzzer ( fig. 1 );
A questo punto il radiocomando è memorizzato.
Ogni volta verrà attivato, il ripetitore ne ritrasmetterà il segnale
con una potenza superiore.
B : Cancellazione trasmettitori
1) avvicinare il trasmettitore da cancellare al coperchio esterno
( max 1 cm ) con il lato anteriore rivolto verso il centro del
contenitore;
2) Premere entrambi i tasti A e B del trasmettitore per 5 secondi
fino a quando il buzzer emette 3 “bip” consecutivi ( Fig. 2 ).
A questo punto il trasmettitore è stato cancellato dalla memoria
del ripetitore e non verrà più ritrasmesso.
La garanzia su questo prodotto è di 24 mesi dalla data di fabbricazione apposta all’interno. Durante tale periodo, se
l’apparecchiatura non funziona correttamente, a causa di un componente difettoso, essa verrà riparata o sostituita a
discrezione del fabbricante. La garanzia non copre l’integrità del contenitore plastico.
La garanzia viene prestata presso la sede del fabbricante.
RIFERIMENTI PRODOTTO
Serie : Repeater isofrequenza
Frequenza : 433,92 MHz
Modello : SERMSR4T4
NOTE
1) Posizionare
l’apparecchiatura
in modo che la
spina risulti
facilmente
accessibile quando
l’apparecchio è
pronto all’uso.
2) Connettere il
ricevitore alla rete
solo attraverso
prese del tipo
SCHUKO.

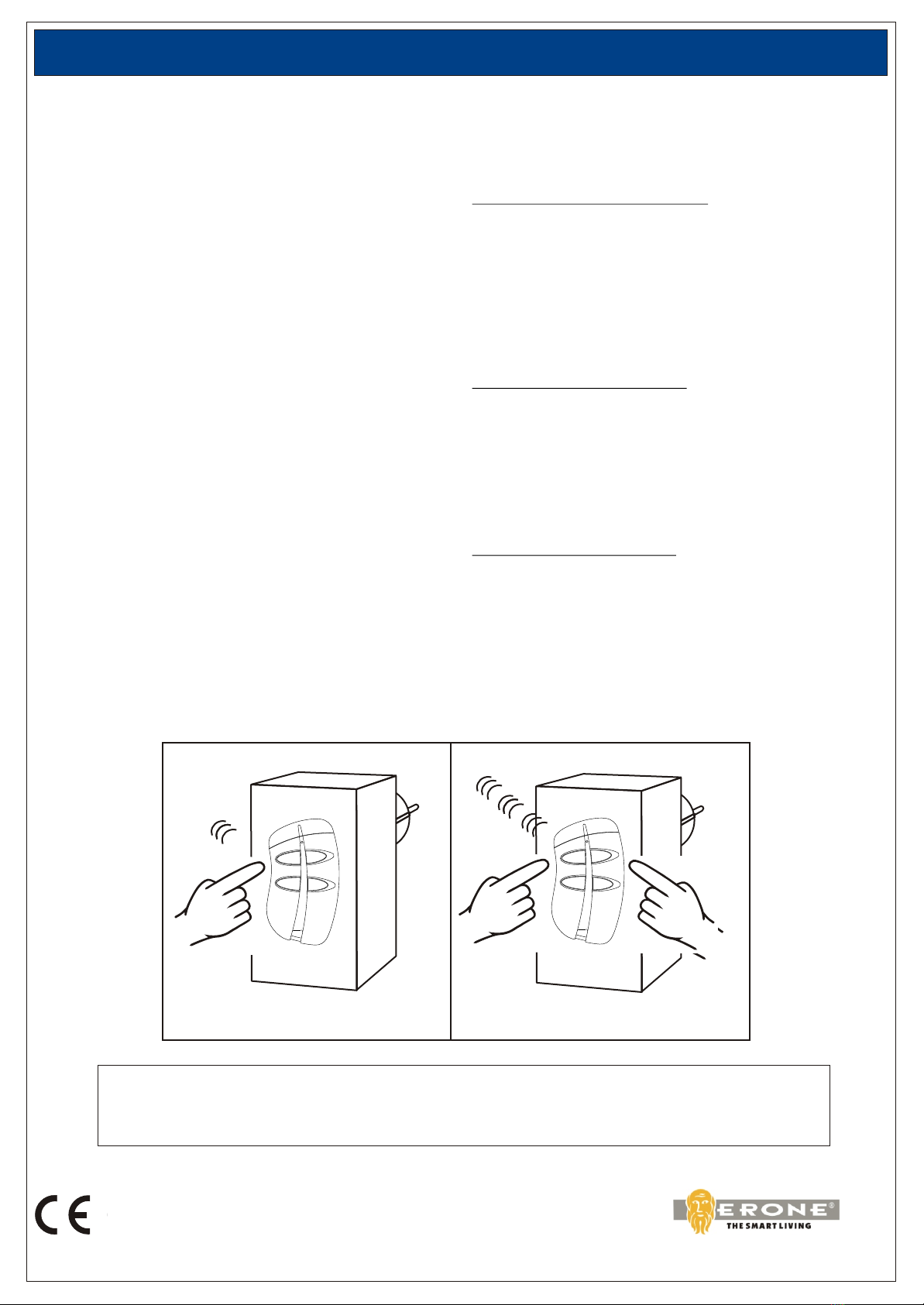

Bip
Fig. 2
Biip - Biip - Biip
Fig. 1
ERONE è un marchio ELPRO INNOTEK Spa.
Via Piave, 23 - I-31020 S.Pietro di Feletto (TV)
ITALIA
Tel. [phone] - Fax. [phone]
Numero Verde: 800.53.46.46
E-Mail: [email protected]
Web: www.erone.com
Il prodotto è conforme alle
Normative a cui fanno
riferimento le Direttive Europee
89/336/CEE , 72/23/CEE ,
99/05/CE

ERONE - SINGLE FREQUENCY MULTISTANDARD REPEATER 433
The repeater type SERMSR4T4 is a RF receiver-transmitter which can boost the RF signal of a transmitter with Fixed Code, incrementing, in
this way the actual range.
INSTALLATION
The device is a very easy to install.
A : Transmitter programming
1) connect the appliance to the Mains ( Schuko-type ) at 230 Vac;
2) approach the transmitter to the repeater cover ( max 1 cm ) with
the front side of the transmitter very close to the centre of the box.
3) keep the transmitter key pressed down up to the “beep” of the
internal buzzer ( fig. 1 );
At this point the memorization has been completed successfully
At each transmitter activation, the repeater will forward the RF signal
with higher power.
B : Transmitter code cancelling
1) approach the transmitter to the repeater cover ( max 1 cm ) with
the front side of the transmitter very close to the centre of the box.
2) keep both the transmitter keys A and B pressed down ( about 5
seconds ) up to the 3 beeps of the buzzer. ( Fig. 2 ).
In this way the transmitter code has been cancelled and won’t be
repeated anymore.
PRODUCT REFERENCES
Series : Single frequency
Frequency : 433,92 MHz
Type : SERMSR4T4
TECHNICAL SPECIFICATIONS
Transmitter module specifications
Operating frequency ...............................433,05 434,790 MHz
Carrier frequency: ................................................433,920 MHz
Rated frequency tolerance: ............................................. 75 KHz
Rated E.R.P. .............................................................< 10 mW
Modulation : .............................................................AM / ASK
Modulating signal frequency:...........................................varying
Channel width:...........................................................> 25 KHz
Dynamic code system.................................................Fixed code
10, 14 9
Types of code combinations : .....................................2 2 , 3
Receiver module specifications
Single conversion superheterodyne receiver
Operating frequency : ..........................................433.920 MHz
Local crystal oscillator frequency: ............................6.6128 MHz
VCO and PLL synthetizer
Demodulation: ...........................................................AM / ASK
Intermediate frequency:...............................................10.7 MHz
Sensitivity ( for good signal ): .......................................-115 dBm
Spurious emissions ..................................................< - 57 dBm
Whole Repeater specification
Power supply:.....................................................230 Vac 50 Hz
Current consumption .......................................................12 mA
EEPROM N° of available locations :........................................46
Overall dimensions: ....................................105 x 59 x 86,4 mm
Weight: ..........................................................................200 g.
Antenna ........................................................................integral
Housing protection ............................................................IP 40
Ignifugation grade (UL-94)....................................................V-0
Warranty period : 24 months from the production date placed inside. In this period if the appliance has any
malfuction due to defective component, it will be repaired or replaced by the manufacturer. The warranty doesn't
cover the plastic box The assistance will be perfomed at the manufacturer site
NOTE
1) Place the
appliance where
the plug it is easily
accessible during
the normal
operating.
2) Connect the
receiver to Mains
only through
SCHUKO type
plugs.
Beep
Fig. 2
Beep - Beep -
Fig. 1
ERONE is manufactured by ELPRO INNOTEK Spa.
Via Piave, 23 - I-31020 S.Pietro di Feletto (TV)
ITALY
Tel. [phone] - Fax. [phone]
E-Mail: [email protected]
Web: www.erone.com
This product fully complies with
the European Regulations
referred by the following
Directives :89/336/CEE ,
72/23/CEE , 99/05/CE
