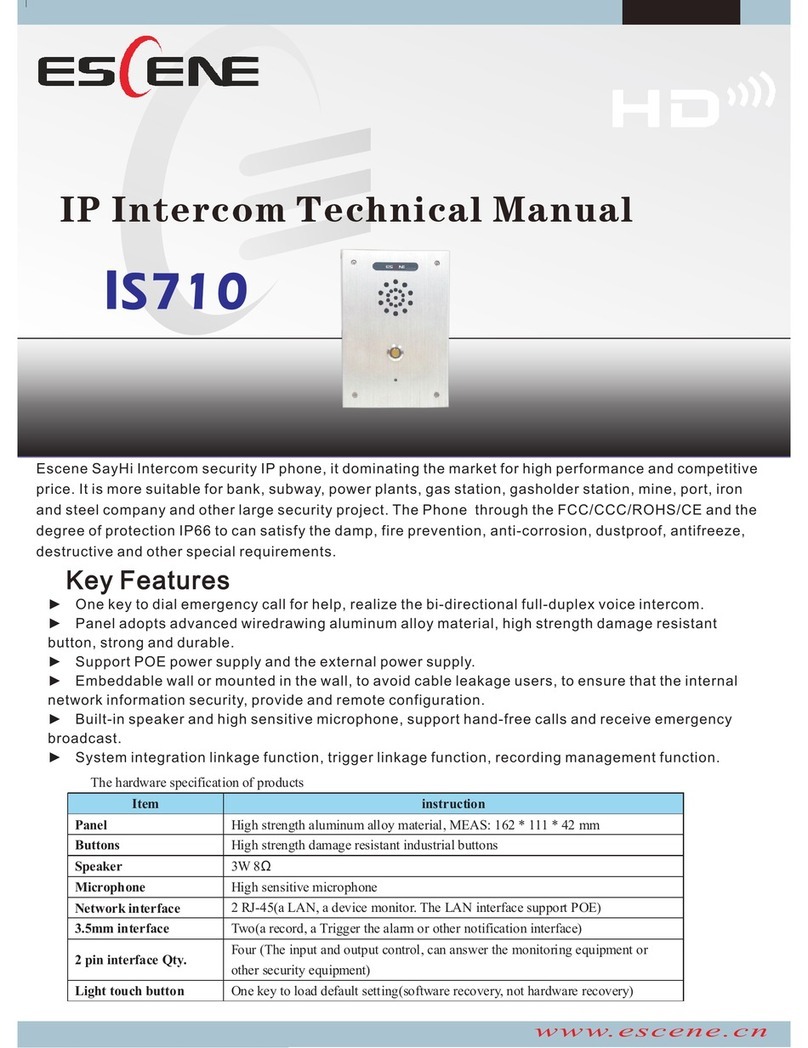

Escene IS710 User manual

IP 安防对讲 IS710
快速操作指南
感谢您购买ESCENE IP安防对讲设备。所有ESCENE IP安防对讲产品发货之前都经过严格测试。
ESCENE IP安防对讲设备广泛应用于办公室、学校、机场等。为了方便安装、调节和运行，设置
前请仔细阅读本手册
IP 门禁对讲剖解图
该设备出厂值IP地址为静态IP（IP地址192.168.1.100），网关：
192.168.1.1，默认WEB访问用户名及密码均为小写root。为确保
避免网络问题，请仔细阅读配置，然后将设备接入网络环境中。
提示：设备母板有轻触开关，短按一次可播报IP地址，长按3秒可
恢复出厂值，恢复出厂值后，所有配置将被删除，请谨慎操作。
http://192.168.1.100/user.asp 为后台简易管理页面地址。
http://192.168.1.100/home.asp 为后台高级管理页面地址。
包装清单:
门禁对讲主机
快速操作指南
安装指南
安装尺寸图
接线端子
螺丝和工具
1
1
1
1
7
1 包
列表 数量
出厂值IP地址:
SIP 帐号设置:
在简易或高级管理页面，可设置设备SIP服务器地址、
端口、用户名、密码和其他SIP帐号相关的设置。
高级管理页面路径：SIP帐号设置>帐号1
在使用该按键前，请确保相关的配置选项正确且能使用。
登陆设备WEB管理页面设置如下（路径：高级管理页面
>可编程键>热线键）。
DSS键功能简介:
当前设备有两路继电器输出和逻辑输入接口，继电器输出接口可以受控于DSS键、逻辑输入、服务器控制、DTMF。
登陆简易管理页面或高级管理页面，找到如下图所示
可对输出口进行设置：
按键
输入1 或 2
服务器控制
DTMF号码
开门密码
短路时间
按DSS键可触发继电器。
逻辑输入接口1或2触发继电器。
使用API命令触发继电器，该设
置请与联系我们索要开发文档。
在通话过程中，收到对端设备传
送过来的DTMF密码，如果正
确，则触发继电器。
设置并使用改密码可触发继电器
进行开门控制。
继电器计时器。
开关量信号输出1
两路短路输出/输入示例图
两路短路输出配置方法：
广州市亿景通信技术有限公司
地址: 广州市天河区东圃黄村路51号粤安工业园C栋四楼
网站: http://www.escene.cn
模式:
快速拨号 - 在快速拨号模式下，可以定义该通话是否允
许被立即发出。
对讲 - 在对讲模式下，如果对端IP话机支持对讲功能，
则可以实现自动接听通话。
名称&号码 - 可填入被叫的名称和号码或地址。
简易管理页面图示
DSS键
扬声器
麦克风
Input 1 Input 2 Output 2 Output 1
NC COM NO NC COM NO
*更多的详细内容以及话机配置信息请参考本话机的用户手册。您也可以通过访问话机的Web页面来进行更详细的参数配置，在电脑的浏
览器中输入IP话机的地址，输入话机的用户名、密码（默认均为root），即可进入了IP话机的网页配置界面。

IP Intercom IS710
Quick Reference Guide
hank you for purchasing ESCENE IP Intercom doorphone. All of ESCENE IP Intercom doorphone
products have been tested strictly before shipping. ESCENE IP Intercom doorphone is widely
used in office, school,airport, etc. In order to facilitate installing, modulation and running. Please
read this manual carefully before setting.
IP Doorphone Topological Graph
This equipment's factory IP address is using static
IP(e.g.http://192.168.1.100, Gate way: 192.168.1.1), the
default user name: root, password: root. In order to avoid
network problem, please carefully adjust, then install the
equipment under the network environment.
Note: the main control board has a light touch key which could
be long pressed after 20 seconds to reset the factory defaults,
then the original configuration will be deleted.
http://192.168.1.100/user.asp is easy web management.
http://192.168.1.100/home.asp is all-round web management.
Packing List:
Doorphone
Quick Installation
Guide
Installation Guide
Mounting Dimensions
Map
Connector
Screw and tool
1
1
1
1
7
1 Packet
List Quantity
Factory IP Address:
Add SIP Account:
Easy or All-round web management can setting the SIP
server address,port,user name,password and SIP user
with assigned SIP account parameters.
All-round web management:
Current location : SIP Account > Account 1
Before using this key, please ensure that the related
configuration is correct and can be used. Login the
equipment webpage to configure (All-round WEB
Management > Programmable Keys > Memory Keys).
DSS KEY FUNCTION USAGE:
The device has two of RELAY OUTPUT and LOGICAL INPUT interface. The RELAY OUTPUT interface can
be under control for DSS Key/Logical Input/Server Control/DTMF.
Login Easy web management or All-round web
management, as shown in the figure below. The
output port settings:
Press Key
Input1 or 2
Ser Control
DTMF NO.
Open Door NO.
Short Circuit Time
Press the dial button to trigger the relay.
Shortcut the input1 logic to trigger the
relay.
Use API command to trigger the relay.
Ask us for develop manual please.
Pressing DTMF key to trigger the relay
when the phone talking.
Setting and use this Open Door Number
can open the door.
The relay circuit timer.
Output1
Two Short Circuits Output
Configuration Method
ESCENE COMMUNICATION CO.,LTD.
Address: Floor 4 Building C YueAn Industrial Park No.51Huangcun
Road Tianhe District Guangzhou China
Web: http://www.escene.cn/en/
Mode:
Speed Dial - In Speed dial mode can define whether
this call is allowed tobe hang up by re-press the speed
dial.
Intercom - In Intercom mode, if the caller’s IP phone
support intercom feature, can realize auto answer.
Name & Number - Fill the called party’s Name and SIP
account or address.
Easy web management
Two Short Circuits Output & Input Example Figure
DSS Key
Speaker
Mic
Input 1 Input 2 Output 2 Output 1
NC COM NO NC COM NO
*This document introduces normal function operation of IP phones only. For details (operation and configuration), refer to User
Manual. And set details on the web page of phone. In the browser, input the IP phone's address and the phone's user name and
password (default is root), and then login into the IP phone's web configuration interface.
