Escooter i12 User manual

Please read the user manual and aquaint yourself
with your i12 eScooter before using the product.
Don’t lend the scooter to the people who can’t handle it.
i12 Owner’s Manual
English | Français | Nederlands
Page 2 Page 13 Page 25

Contents
1. Product Overview............................................... 3
2. Specification...................................................... 4
3. Folding Steps and Display.................................. 6
4. Operation Steps ................................................. 7
5. Warranty ............................................................ 8
6. Charging Precautions/Maintenance.................. 9
7. Failures and Solutions ..................................... 10
8. Warnings.......................................................... 11
9. Certification Assistance .................................. 12
English Owner’s Manual
2

Product Overview
Folding Ring
Folding Latch
Power Front Light
Right Handle Bar
Accelerator
Bell
Brake
Neon LED front light
Blue LED Light
Front Fender
Charging Port
Fender Decoration
Disc Brake
Rear Fender
Rear Fender
Rear Wheel
Front Fork
Decoration
Front Wheel
Deck
Stem
Hook
English Owner’s Manual
3

Performance Index Item Specs
Materials & Size
Color Black
Material Aluminium alloy
Folded Size (mm) 1070*210*490mm
Unfolded Size(mm) 1070*490*1130mm
Deck height(mm) 90mm
Weight
User height / AGE 120-200cm / >16 YEARS
N.W 16kg
Max Load ≤100kg
Scooter
Max speed (km/h) 25km/h
Max range(km) 18-20km
Max incline -15%
Using terrain Flat road with incline<15%
Step height ≤1cm
Using temperature 0°C-45°C
Waterproof level IPX4
Motor
Rated power(W) 350W
Rated volt(V) 36V
Rated currency (A) 17A
Rated torsion(N.m) 6N.m
No-load currency ≤1.4A
No-load rotate speed d640±5%
Front Wheel Size 8.5inch
Rear Wheel Size 8.5inch
Specification
4
English Owner’s Manual

Battery
Brand 18650 battery
cells,3P10S,30pcs
Capacity(Ah) 7.5Ah
Rated volt(V) 36V
input volt(V) 42V
Intelligent BMS
Equilibrium/overcharge/over
discharge/ Over current short
circuit protection
Rechargeable times 500-800times
Charger
Rated power(W) 84W
Rated input volt(V) 100-240V AC 50/60Hz 1.5A
Rated currency(A) 1.5A
Charging time(H) ~6H
Rated output volt(V) 42V
Front light Working voltage 12V
Working currency 100mA
Rear light Working voltage 5V
Working currency 20mA
Specification
5
English Owner’s Manual

Current Speed
Driving Mode
Settings
Speed Unit
Front Light
Cruise Control
Front light
On/Off
Accelerator
Battery Level
1> Push the
safe latch
2> Open the
folding latch 3> Put down the tube slowly
4>Put the hook of the rear
fender into the folding ring
Folding Steps
Display
6
English Owner’s Manual

Power button function description:
1. Power on/off
Press the power button on to switch
on. Use the same button to switch
off.
Press the power button 1x to toggle
between P1/P2/P3. P1 = 10km/h
P2 = 18 km/h
P3 = 25km/h
The front headlight and blue LED
light is activated by pressing the
headlight button.
Switching on and off settings:
1. Press the Power and Light button
together;
C1 = toggle between Mph/KMPH
C2 = toggle between Zero Start or
Start wtih kick push
C3 = Toggle between Cruise Control
on or off.
Safe Driving:
1. Avoid accentuating the body while
accelerating or decelerating and
do not keep the body weight on the
handle.
2. Ride in a standing position, please
keep the two feet one after the
other, so that riding more stable,
and easy to step on the rear brake.
3. Keep your body and handle parallel
when turning. Please verify the
road condition before turning and
keep safe.
4. Brake-When braking,please shift
your body weight back. You’d
better learn to control your
body’s center of gravity when you
brake. Otherwise it will cause two
situations:
① Scooter will tilt forward, causing
personal injury.
① Braking and steering system
damage.
Operation Steps
7
English Owner’s Manual

Strictly abide by local
laws and regulations and
traffic laws.Do not ride this
scooter under the condition of low
visibility. Do not use this scooter to
do stunt, wheel or take-off, it will
increase the probability of injury
and damage to the escooter. Do not
carry passengers.
There is a risk of falling down and
injury during the course of study.
Please wear a helmet and
protective gear throughout the
study.
Your eScooter is covered by a two-year limited warranty, except for the
conditions as follows:
Warranty
8
English Owner’s Manual
Warranty/guarantee has expired
Damage due to incorrect assembly
or use not in accordance with the
user instruction manual
Failures due to non-authorized
disassembly, repair or modification
Damages due to incorrect charging
or not using original charger
Damages during loading and
transportation by user
Damages caused by force majeure
like earthquake or fire
The battery is covered by a limited
warranty of 1 year. This warranty is
void in the event if your scooter is
not charged fully at least once per
month.
Consumable parts like (but not
limited to) brakes, tyres, tyre tubes
and brake liners are not covered by
the warranty.
1.
2.
3.
4.
5.
6.
7.
8.

When charging the electric scooter i12, please pay attention to the following
points:
1. Ensure that it is charged in dry
and clean environment, the input
voltage is guaranteed between
110v-240v and the other end
connects the charging port of
i12 electric scooter. The red light
indicates the scooter is being
charged.
2. The light of the charger shows
green, indicating that the charging
is completed.
3. Don’t turn on the scooter during
charging for your safety.
4. Disconnect the scooter from the
charger when the charging is
complete.
5. After charging, disconnect the
charger from the wall socket, Make
sure that the charger does not
fall or suffer any shock as it will
damage the internal circuitry.
Charging Precautions
1. Battery maintenance: In order
to guarantee the battery life,
when the battery level is low,
please charge the scooter timely
(Note: When it is not in use for
a long time, it is recommended
to charge it once a month), If
you want to check or replace
the battery, please do it with the
assistance of professionals. The
most suitable temperature of the
battery storage is 15°C -25°C; don’t
use and place the scooter when
the environmental temperature is
higher than 40°C, in order to avoid
the lithium battery’s failure, and
even lead to the combustion. Do
not place the scooter in the car
during the hot seasons, because
it may lead to the lithium battery’s
failure or even the combustion.
2. Tire maintenance: In order to
guarantee the tire life, please
check the tires of the scooter
regularly. Once the wheel is
abnormal, please repair or
replace timely, so as not to cause
unnecessary damage during the
riding.
3. Appearance maintenance: Swab
the scooter body with water or mild
detergent, it will make your scooter
clean. Please do not clean with
industrial or agressive cleaners or
any chemical reagents
Maintenance
9
English Owner’s Manual

10
The display board is working but the motor doesn’t work.
Reason analysis Solutions
a. The break handle is damaged a. Pull out the socket of the break handle(normally open
type brake handle), if the motor works, then it is the fail-
ure of breakhandle, should replace the break handle.
b. The speed regulating steering handle
is damaged
b. Firstly check the speed regulating steering handle and
motor’s connector switch are short circuit or not.Generally
it is easier to cause the joint short circuit after rain
affected with damp, so notice the short circuit of steering
handle and the motor hall switch. Otherwise there will be
a continuous damage of the replacement controller!
c. The motor is damaged c. lf the motor of doesn’t turn, please inspect the
motor’s connector switch and turning handle’s signal.
Once the power-on, the controller shell is very hot, gener-
ally it is short circuit of the controller internal power tube,
should immediately cut off the power.
Charging doesn’t work
Reason analysis Solutions
a. The battery charging port is loose a. Change a good charging port
b. The connection of the charger plug is
not well
b. Change a good changer connector.
Can’t turn on the scooter
Reason analysis Solutions
a. The battery is discharged Charge the scooter for1-2hours according to the user
manual
b. The power button is out of order b. Check the power button which has got stuck or not.
Common Failures and Solutions
English Owner’s Manual

Warnings
Always wear shoes, A helmet and appropriate
safety gear.
Do not ride after
consuming alcohol or
drugs
Do not ride at high speeds, on
unevern terrain or on slopes
without if not confident. Do not
perform stunts or turn abruptly
Do not carry any passengers
Do not ride in the rain or
on smooth surfaces such
as snow/ice avoid heavy
impacts, water, sand/dirt, and
excessive heat
The rider should be over 4’ Tall and must weigh
more than 20 kg - 100 kg. minimum age 16 years
You must comply with local laws
and give way to pedestrians Whenever you ride this vehicle,
you risk injury due to loss of
control, collision and falling.
11
English Owner’s Manual

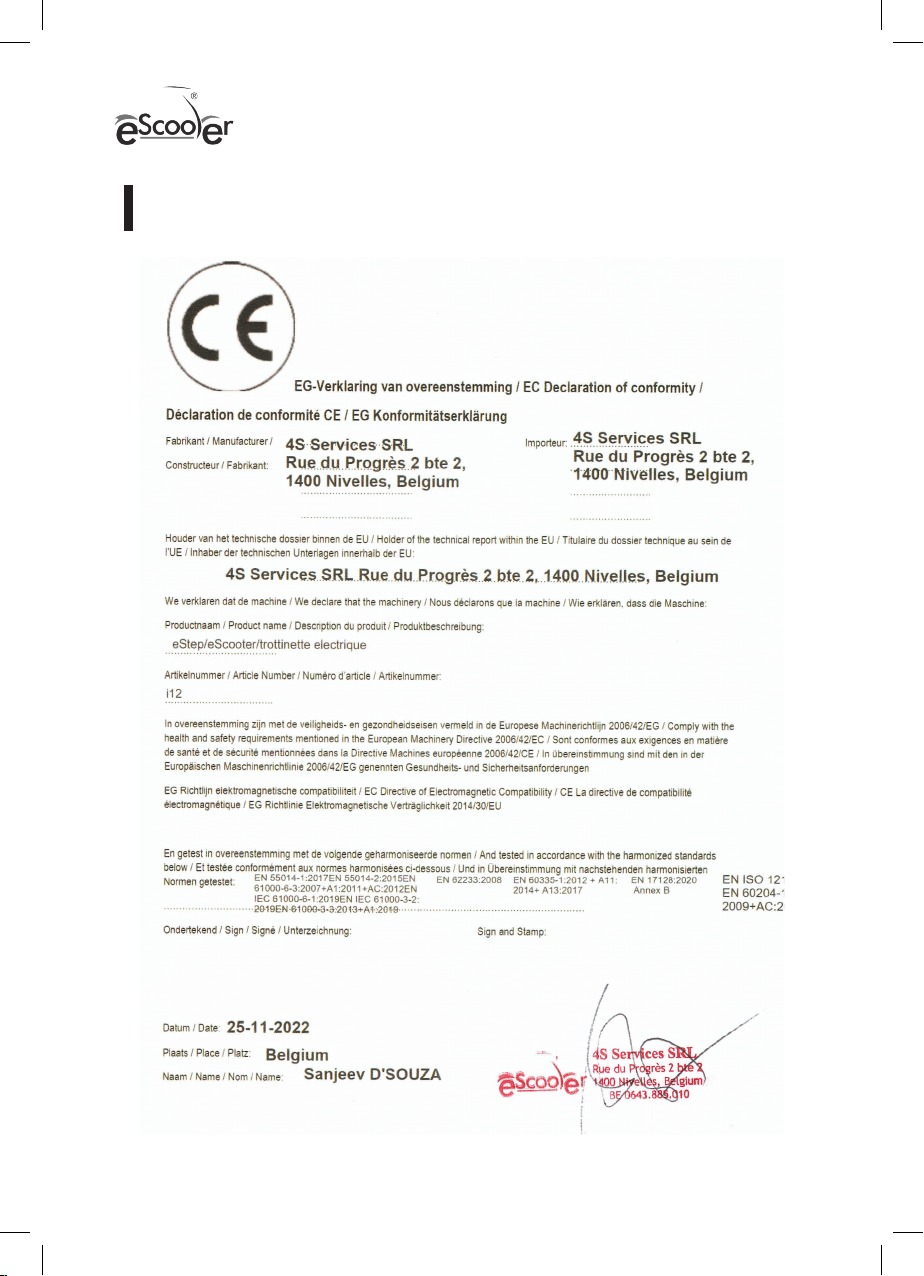

CE Certificate
12
English Owner’s Manual

i12 Manuel de l’Utilisateur
Veuillez lire le manuel de l’utilisateur et comprendre les performances
du scooter électrique intelligent i12 avant d’utiliser le produit, ne prêtez
pas le scooter à des personnes qui ne peuvent pas le gérer.
Français

Manuel de l’Utilisateur
Contents
1. Présentation du produit ................................... 15
2. Spécification.................................................... 16
3. Plier / Afficher ................................................. 18
4. Procédures d’utilisation................................... 19
5. Garantie ........................................................... 20
6. Précautions de charge/Maintenance............... 21
7. Problèmes courants et solutions ..................... 22
8. Avertissements ................................................ 23
9. Assistance à la certification ............................ 24
Français
14

Manuel de l’Utilisateur
Présentation du produit
Bague pliante
Bouchon
pliant
Affichage
Accélérateur
Puissance/ lumière
Poignée droite
Sonette
Freins
Les phares
LED au Néon
Garde-boue avant
Port de recharge de la batterie
décoration de garde-bord
Frein à disque
Garde-boue arrière
feu stop
Roue arrière
Fourche avant
Décoration
La roue avant
avec moteur
Pont
Crochet
Français
15
Lumière LED bleue
Tige

Indice de performance Projet Quelques spécifications
Matériaux et taille
Couleur Noir
Matériel Alliage d’aluminium
Dimensions pliées 1070 * 210 * 490 mm
Dimensions dépliées 1070 * 490 * 1130 mm
Hauteur du pont (mm) 90 mm
Hauteur de l’utilisateur / AGE 120-200 cm / >16 ANS
N.W 16 ans
Charge maximale ≤100 kg
Scooter
Vitesse maximale (km/h, heure) 25 km/h
autonomie (km) 18-20 km
Angle maximum -15%
Terrain de utilisation Routes plates, inclinées < 15%
Hauteur de l’étape ≤1cm
température de fonctionnement 0 ° c-45 ° c
Niveau d’imperméabilisation Ipx4
Moteur
Puissance nominale (W) 350w
Tension nominale (V) 36v
Ampérage nominal (A) 17a
Torsion nominale (N.m) 6 Nm
Monnaie sans charge ≤1.4a
Vitesse à vide d640 ± 5%
Taille de la roue avant 8,5 pouces
Taille de la roue arrière 8,5 pouces
Spécification
16
Manuel de l’UtilisateurFrançais
Poids

Batterie
Marque 18650 batterie, 3P10S, 30pcs
Rong (ah) 7.5Ah
Tension nominale (V) 36v
Tension de charge maximale
sett (V) 42v
BMS intelligent
Équilibre/surcharge/décharge/
protection contre les courts-cir-
cuits de surintensité
Temps rechargeable 500-800 fois
Chargeur
Puissance nominale (W) 84w
Tension d’entrée nominale (V) 100-240V AC 50/60Hz1.5A
Devise amperage (A) 1.5a
Temps de charge (H) ~ 6 heures
Tension de sortie nominale (V) 42v
Les phares Tension de fonctionnement 12V
amperage 100mA
Feu stop Tension de fonctionnement 5V
Amperage 20mA
Spécification
17
Manuel de l’UtilisateurFrançais

La vitesse actuelle
Mode de
conduite
Réglages
Unité de vitesse
Les phares
Régulateur de vitesse
Niveau de batterie
2 > ouvrir la
broche pliante
4> Mettre un crochet de bloc arrière dans un
anneau de pliage
Afficher
18
Manuel de l’UtilisateurFrançais
Plier
1> Appuyer sur le
verrou de sécurité 3>Poser la tige ou le guidon

Description de la fonction du bouton
d’alimentation:
1. Allumez/éteignez
Appuyer sur le bouton ON pour
allumer votre trottinette. Utilisez le
même bouton pour l’éteindre.
Appuyer 1x sur le Bouton ON
pour basculer entre les modes de
conduite P1/P2 et P3. P1 = 10km/h,
P2 = 18km/h et P3 = 25 km/h
Le phare avant et la lumière LED
bleue sont automatiquement
activése en appuyant sur le bouton
“phares”.
Paramètres d’activation et de
désactivation
Appuyer simultanément sur le
bouton Power et sur le bouton
Phares
C1 = basculer entre les modes
Mph et Kmph C2 = basculer entre
les modes Zero Start (démarrage
automatique) et Kick Start (mise
en marche de la trottinette en
mouvement pour activer le moteur)
C3 = Bascule en mode Cruise
control (régulateur de vitesse)
Procédures d’utilisation
19
Manuel de l’UtilisateurFrançais
Conduite sûre:
1. Évitez de vous plier le corps tout
en accélérant ou en ralentissant,
ne gardez pas votre poids sur la
poignée.
2. Sur une position debout, veuillez
garder les deux pieds l’un après
l’autre, de sorte que la conduite
soit plus stable et facile à appuyer
sur le frein arrière
3. Gardez le corps parallèle à la
poignée pendant la rotation.
Veuillez vérifier les conditions
routières avant de conduire, restez
en sécurité.
4. Freinage, veuillez ajuster votre
poids sur la trottinette. Lorsque
vous freinez, apprenez à contrôler
le centre de gravité de votre corps.
Sinon, cela entraînera deux
situations:
Scooter tombe en avant, causant
des blessures.
Dommages au système de freinage
et de direction

Respecter strictement les
lois et règlements locaux
et les règlements de la
circulation. Ne montez pas ce
scooter avec une faible visibilité.
N’utilisez pas ce scooter pour
les cascades, les wheelies ou
les décollages, ce qui augmente
la probabilité de blesser et
d’endommager l’eScooter. Ne
transportez pas des passagers.
Il y a un risque de chute et de
blessure dans le processus
d’apprentissage.
Veuillez porter des casques et des
équipements de protection tout au
long du processus
Votre eScooter est soumis à une garantie limitée de deux ans, sous réserve des
conditions suivantes:
Garantie
20
Manuel de l’UtilisateurFrançais
1.
2.
3.
4.
5.
6.
7.
8.
La garantie a expiré
Dommages causés par un
assemblage incorrect ou une
utilisation non conforme aux
instructions de l’utilisateur
Défaillance due à un démontage,
une réparation ou une modification
non autorisés
Dommages dus à une charge
incorrecte ou sans utiliser le
chargeur d’origine
Dommages de l’utilisateur pendant
le chargement et transport
Dommages causés par une force
majeure telle qu’un tremblement
de terre ou un incendie
La batterie a une garantie limitée
de 1 an. Cette garantie est annulée
si votre scooter n'est pas rechargé
complètement au moins une fois
par mois.
Les pièces consommables telles
que (mais sans s’y limiter) les freins
, les pneus, les chambres à air et
les plaquettes de frein ne sont pas
couverts par la garantie.
