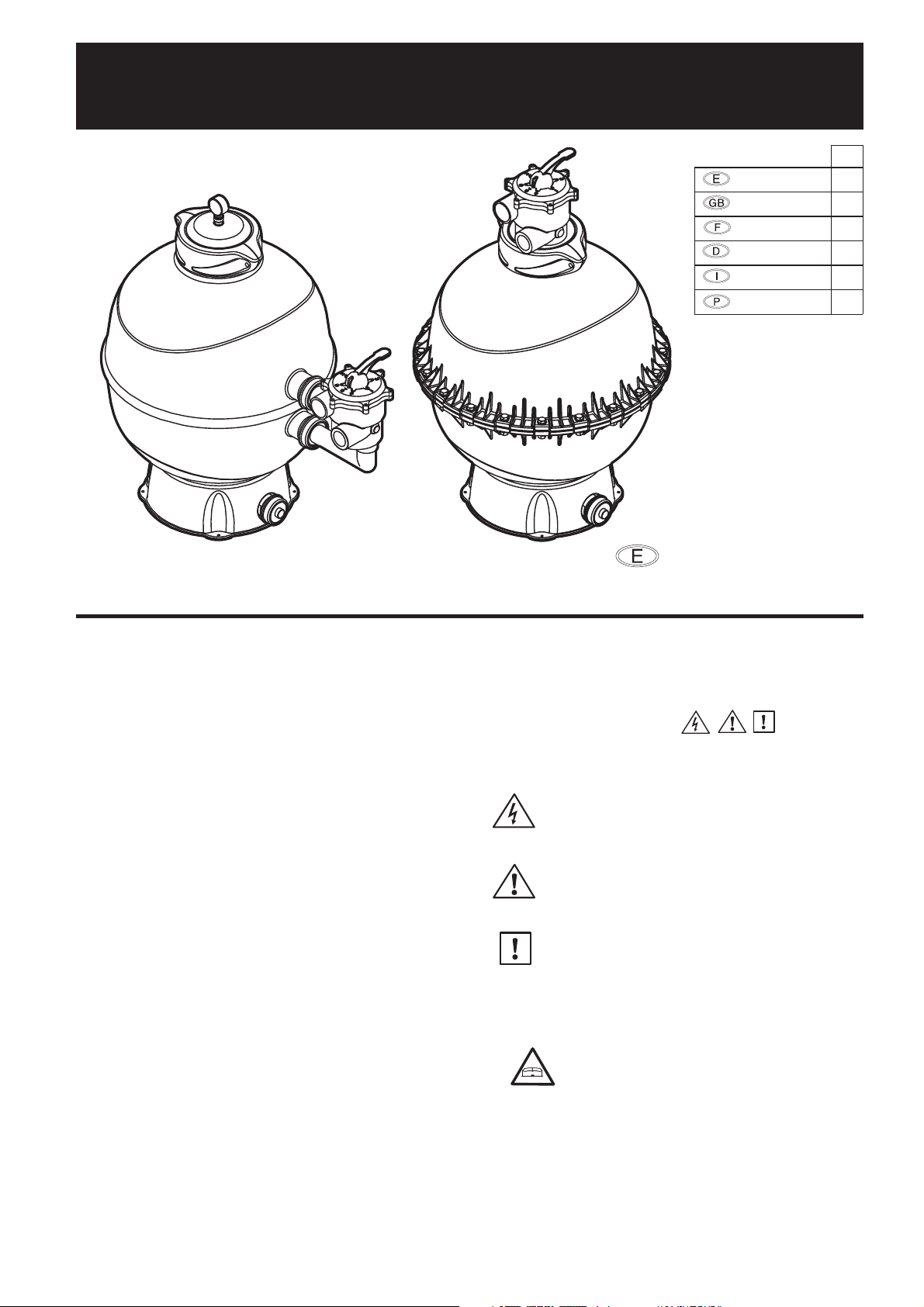

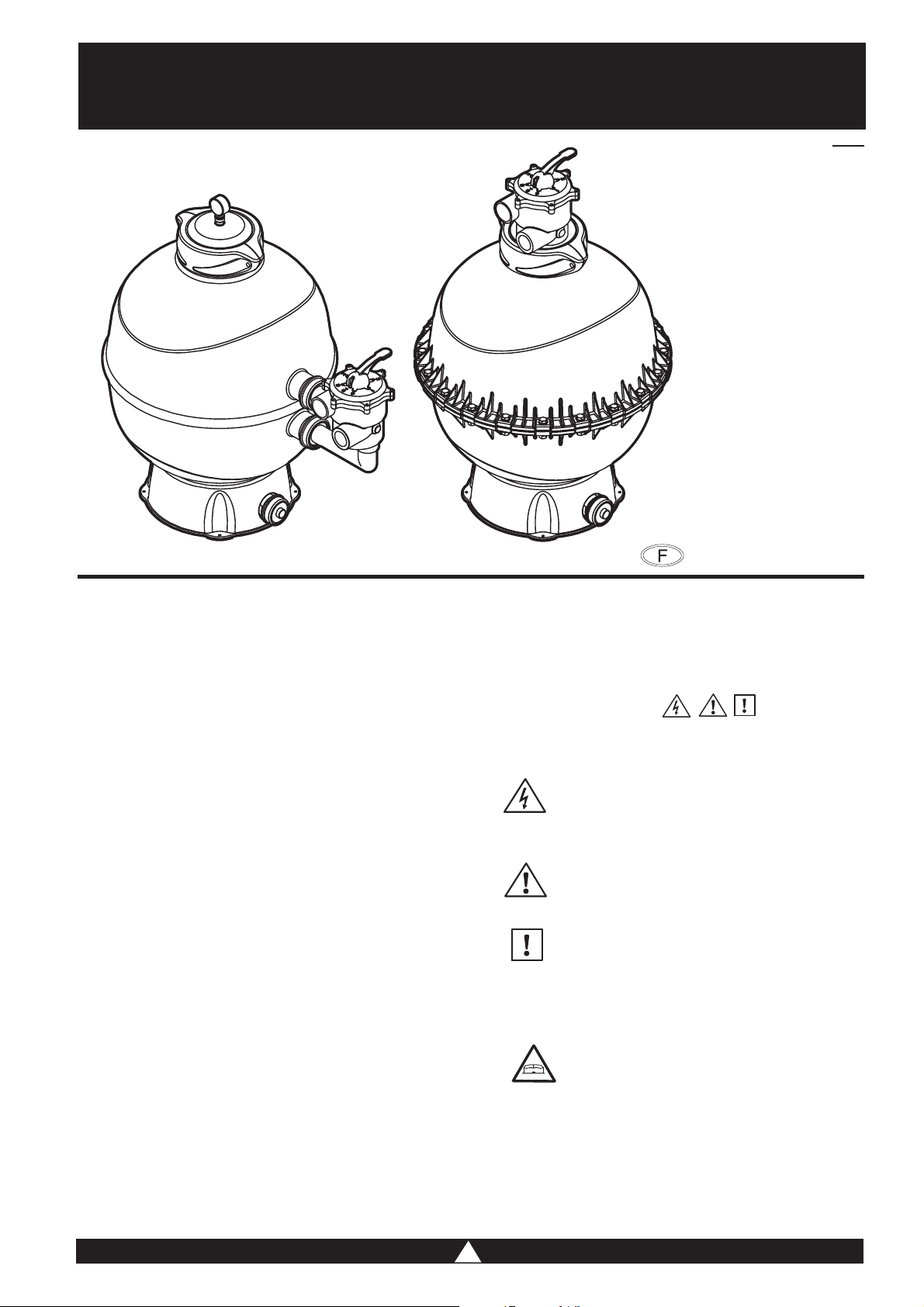

MANUAL DE INSTRUCCIONES
La instalación y montaje debe encargarse a
un instalador autorizado.
La instalación debe ser realizada de acuer-
do con las normas de seguridad para pisci-
nas, en especial la norma EN 60364-7-702 y
las particulares de cada aplicación.
Para la seguridad de las personas, el grupo
de filtración debe imperativamente ser insta-
lado a una distancia no inferior de 3.5 m de
la piscina según prescripciones de la nor-
mativa vigente.
Si se instala a menos de 3.5 m de la piscina,
queda prohibido usar el equipo cuando se
está haciendo uso de la piscina.
La instalación eléctrica deberá disponer de
un sistema de separación múltiple con aper-
tura de contactos de al menos 3 mm.
Debe prestarse especial atención en preve-
er que no pueda entrar agua en el motor de
la bomba o en otras partes eléctricas en ten-
sión de la instalación.
Comprobar que la tensión y frecuencia de la
red eléctrica se ajustan a la placa caracte-
rísticas de la bomba.
El local debe estar provisto de una entrada
de ventilación para el óptimo funcionamiento
y fiabilidad del equipo.
Si el equipo está bajo el nivel del agua, debe
instalarse una válvula de compuerta a la
aspiración e impulsión de la bomba.
La superficie donde se instale el filtro debe
ser horizontal y completamente plana. Debe
instalarse en un emplazamiento definitivo y
siempre que sea posible por debajo del nivel
de agua de la piscina.
La presión máxima admisible es 3.5 bar
(50 Psi); para evitar una sobrepresión en el
uso del equipo, no debe instalarse a más de
4 m de profundidad por debajo del nivel de
agua de la piscina, ni conectarlo a la red
pública de agua.
La sala o caseta del emplazamiento del filtro
debe estar provisto de un desagüe para evi-
tar posibles inundaciones que pueden afec-
tar la seguridad eléctrica.
Es recomendable que alrededor del filtro
haya el espacio suficiente para poder hacer
las inspecciones, control y mantenimiento
requeridos.
Para la conexión de los empalmes de la
tubería con la válvula selectora, bomba, etc.
deben utilizarse accesorios de PVC. En nin-
gún caso se deben utilizar accesorios ni
tubería de hierro ya que podría dañar seria-
mente los componentes plásticos de la ins-
talación.
La estanqueidad de las uniones se realiza
mediante juntas y no es necesario apretar
excesivamente las roscas ni usar teflón.
Poner especial cuidado en las manipulaciones para
el llenado del filtro. El fabricante no se hace res-
ponsable de los daños ocasionados mientras se
realiza el llenado del filtro con arena.
3.2. Montaje
– Instalar el filtro en su emplazamiento final.
– En los filtros de válvula lateral, instalar la válvula
en el filtro.
– Realizar las tres conexiones de la válvula selec-
tora: De la bomba a la válvula, de la válvula al
desagüe y de la válvula al retorno de la piscina.
– En los modelos Lateral montar el manómetro en
la tapa superior y en los modelos Top montarlo en
el orificio de purga de la válvula selectora. (Fig. A)
4. PUESTA EN SERVICIO
4.1. Carga de arena
Una vez el filtro instalado, podemos proceder a la
carga de arena. La arena utilizada debe ser de la
granulometría y cantidad indicada en la placa
características del filtro.
Proceder a la carga de arena según el modelo de
filtro:
Modelo LT
– Asegurarse que la bomba está parada.

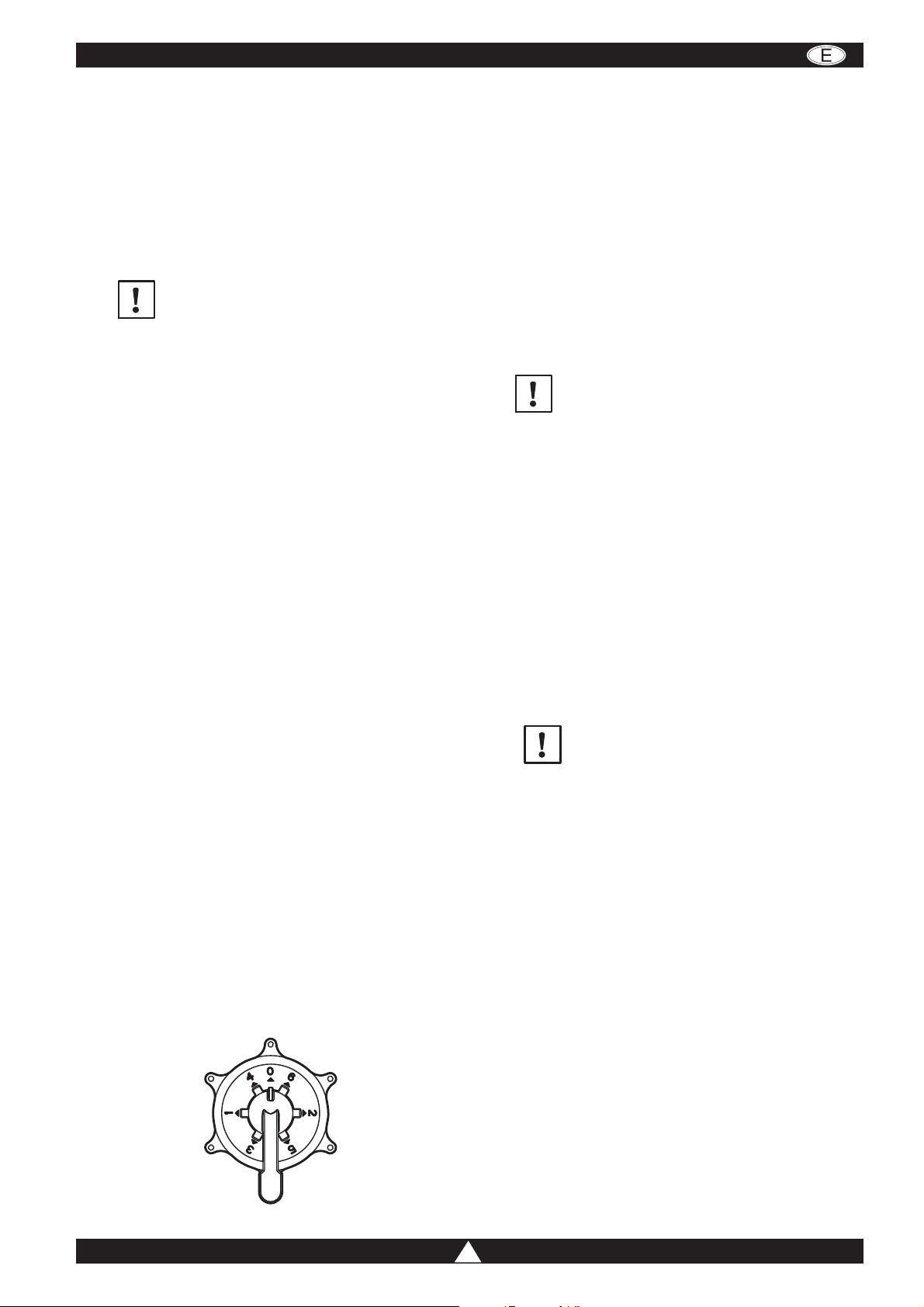

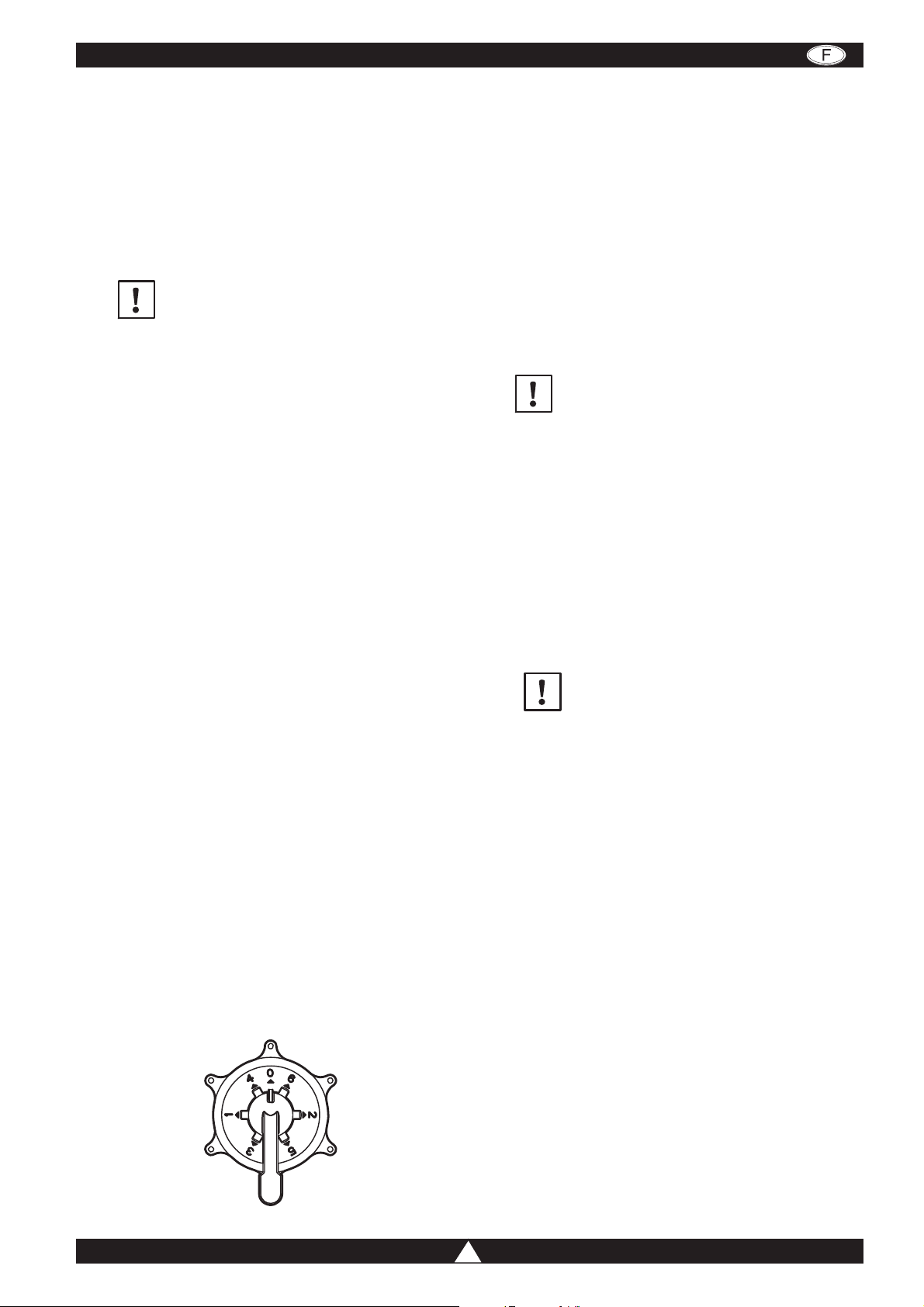

– Colocar la válvula selectora en posición de
“CERRADO”. (Posición 6)
– Desmontar la tapa superior del filtro, procurando
no dañar la junta ni el manómetro.
– Retirar el difusor y colocar el embudo protector
para evitar verter arena en el interior del tubo cen-
tral. (Fig. B)
– Comprobar que los colectores se hallan en buen
estado.
– Verter agua en el interior del depósito hasta 1/3
de su capacidad y a continuación el peso de
arena indicado en la etiqueta/placa característi-
cas. Con cuidado para evitar que ni las crepinas
colectoras ni el tubo de purga se dañen. (Fig. C)
– Colocar de nuevo el difusor, recordando
pasar el purguete por su orificio, y montar
la tapa. La zona de junta de estanqueidad
tapa-depósito, debe estar limpia y libre de
arena.
Modelo TP
– Asegurarse que la bomba está parada.
– Colocar la válvula selectora en la posición de
“CERRADO”.
– Desmontar la válvula selectora y colocar el embu-
do protector para evitar verter arena en el interior
del tubo central. (Fig. D)
– Comprobar que los colectores se hallan en buen
estado.
– Verter agua en el interior del depósito hasta 1/3
de su capacidad y a continuación el peso de
arena indicado en la etiqueta placa característi-
cas. Con cuidado para evitar que ni las crepinas
colectoras ni el tubo de purga se dañen.
– Montar de nuevo la válvula al depósito y la
bomba. La zona de junta de estanqueidad
válvula/depósito, debe estar limpia y libre
de arena.
