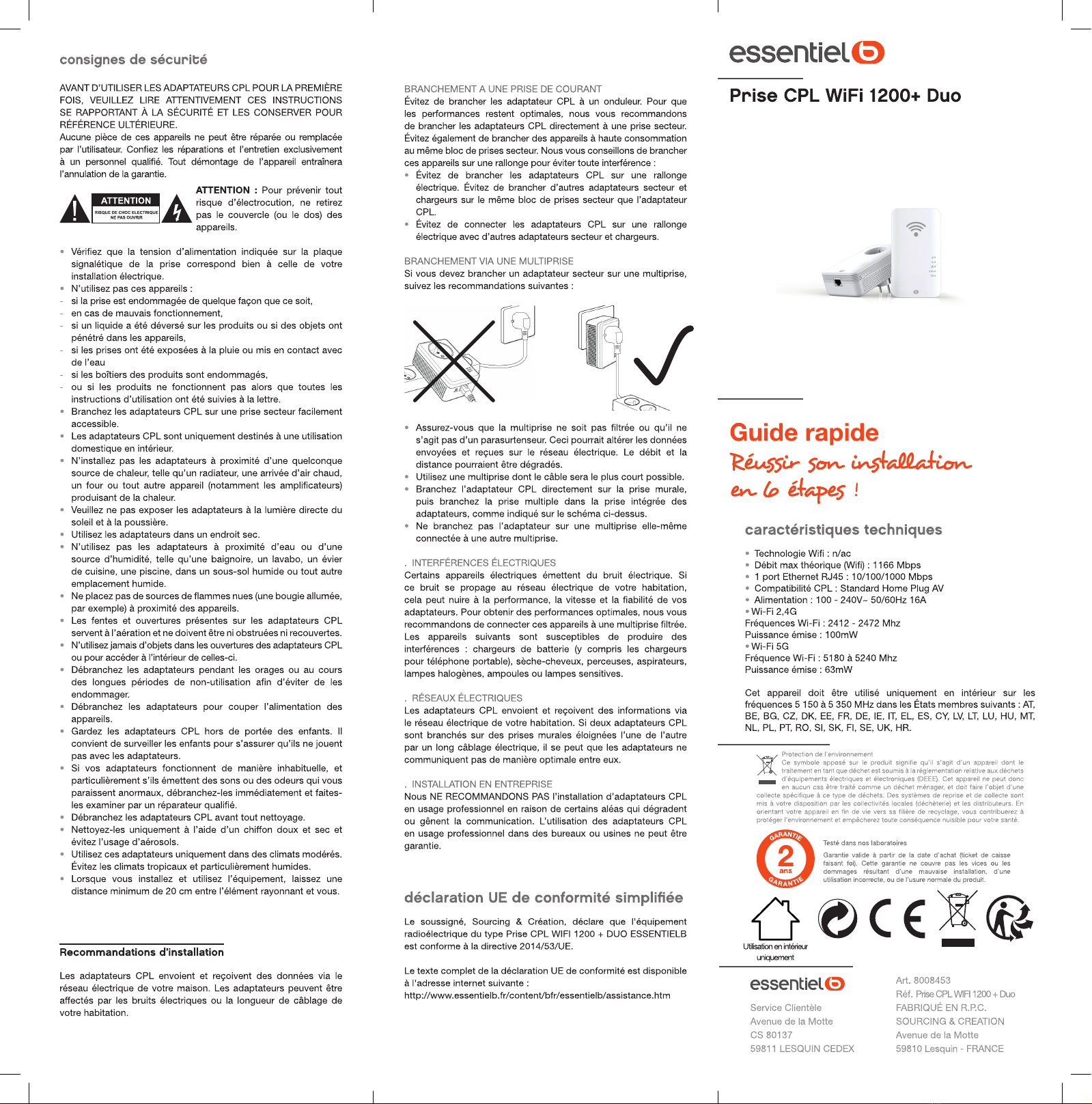

essentiel b WIFI 1200+ DUO powerline adapter User manual

Branchez le boîtier CPL
WI-FI dans la pièce où vous
souhaitez avoir du Wi-Fi.
Branchez le boîtier
CPL sur la prise
électrique* la plus
proche de votre box.
* Pour optimiser les performances de votre
installation, Il est recommandé de brancher
votre boîtier CPL sur la prise électrique sur
laquelle votre box Internet est habituellement
branchée, puis de brancher la box sur la
prise du boîtier CPL.
Reliez votre box Internet
au boîtier CPL avec l’un
des deux câbles fournis.
1
2
3
PREMIER CPL
5
Si les CPL ne se sont pas reconnus
automatiquement, appuyez pendant
1seconde sur le bouton PAIR du boîtier CPL
proche de votre box Internet.
Vous avez ensuite un délai de 2 minutes
pour effectuer la même manipulation sur le
second boîtier CPL.
Les deux boîtiers CPL se reconnaissent.
Patientez quelques secondes.
Le voyant s’allume en vert.
6
Surfez !
DEUXIÈME CPL
4
Reconnaissance
automatique
Les deux boîtiers CPL se reconnaissent
automatiquement.
Patientez quelques secondes. Le voyant
est allumé en vert.
CONNEXION
Rechercher dans la liste des réseaux
Wi-Fi «CPL_WIFI_1200_2.4G_XXX2»
ou «CPL_WIFI_1200_5G_XXX2» et
connectez-vous. Saisissez ensuite
le mot de passe par défaut à 8
caractères inscrit sur l’étiquette du
produit.
Nous vous préconisons l’utilisation du
réseau 5G pour une meilleure fluidité
de connexion.
Connectez-vous au
réseau
Réseau 1
Réseau 2
Réseau 3
CPL_WIFI_1200_2.4G_XXX
1Si le boîtier CPL branché à la box provient d’une autre marque
qu’Essentiel b, reportez-vous à son manuel d’installation pour
effectuer les procédures d’appairage.
2XXX étant une suite de chiffres et de lettres unique à chaque
CPL Wi-Fi vous permettant de reconnaître les nouveaux
réseaux Wi-Fi créés.
Vous pouvez aussi relier le second boîtier CPL à
votre ordinateur, votre console de jeux ou votre
téléviseur via un câble RJ-45 ou en Wi-Fi.
Paramétrez votre réseau Wi-Fi sur http://
easywifi.config en utilisant le mot de passe
admin.
Retrouvez la notice complète de votre
produit sur www.boulanger.com

safety instructions
BEFORE USING THE POWERLINE ADAPTERS FOR THE
FIRST TIME, PLEASE READ THESE SAFETY INSTRUCTIONS
CAREFULLY AND KEEP THEM FOR FUTURE REFERENCE.
Users should not attempt to repair or replace any part of these
devices. Repairs and maintenance must be carried out by qualified
personnel only. Any disassembly of the device will void the
warranty.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING
WARNING: To prevent electric
shock, do not remove the cover (or
back) of the devices.
• Check that the supply voltage on the outlet's data plate is
compatible with your electrical installation.
• Do not use these devices:
- if the outlet is damaged in any way,
- in the event of a malfunction,
- if liquid has been spilled on the products or if objects have
entered the appliances,
- if the outlets have been exposed to rain or come into contact
with water,
- if the product casings are damaged,
- if the products do not work even after correctly following all
instructions for use.
• Plug the powerline adapters into an easily accessible power
outlet.
• The powerline adapters are intended for indoor home use only.
• Do not place the adapters near a source of heat, such as
radiator, a hot air vent, an oven or any other appliance (including
amplifiers) that produces heat.
• Do not expose the adapters to direct sunlight or dust.
• Use the adapters in a dry environment.
• Do not use the adapters near water or places where moisture
may be present, such as a bath, washbasin, kitchen sink, near
a swimming pool, in a damp basement or any other damp
location.
• Do not place anything that produces an open flame (a lighted
candle for example) on or near the devices.
• The crevices and openings on the powerline adapters are for
ventilation and must not be blocked or covered.
• Never place objects in the openings of the powerline adapters or
use objects to gain access to them.
• Unplug the adapters during storms, or if it is not going to be
used for a long period, to avoid damage.
• Unplug the adapters to disconnect the power to the devices.
• Keep the powerline adapters out of the reach of children.
Children should be supervised to ensure that they do not play
with the adapters.
• If your adapters malfunction, in particular if they make sounds
or smells that seem abnormal, stop using them immediately and
take them to an authorised repair centre.
• Disconnect the powerline adapters before cleaning them.
• Only clean them using a soft, dry cloth and avoid the use of
aerosols.
• Only use these adapters in temperate climates. Avoid tropical
and particularly humid climates.
• When installing and using the equipment, leave at least 20 cm
between the radiator and yourself.
Installation recommendations
Powerline adapters send and receive data via your home's
electrical grid. The adapters may be affected by electrical noise or
the length of wiring in your home.
POWER OUTLET CONNECTION
Do not connect the powerline adapters to an inverter. For optimal
performance, connect the powerline adapters directly to a power
outlet. Avoid connecting high-powered devices to the same
power outlet. Plug these devices into an extension cord to avoid
interference:
• Do not plug the powerline adapters into an extension cord.
Do not plug other mains adapters and chargers into the same
power outlet block as the powerline adapter.
• Do not plug the powerline adapters into an extension cord with
other mains adapters and chargers.
Customer Service
Avenue de la Motte
CS 80137
59811 LESQUIN CEDEX
Item No. 8008453
Ref. WIFI 1200+ DUO powerline
adapter
MADE IN CHINA
SOURCING & CREATION
Avenue de la Motte
59810Lesquin - FRANCE
POWER STRIP CONNECTION
If you need to connect a mains adapter to a power strip, follow
these guidelines:
• Make sure that the power strip is not filtered or a surge
suppressor. This could alter the data sent and received on the
power grid. Flow rate and distance may be degraded.
• Use a power strip with the shortest possible cable.
• Plug the powerline adapter directly into the wall outlet, and
then plug the power strip into the adapter’s integrated outlet, as
shown in the diagram above.
• Do not plug the adapter into a power strip that is plugged into
another power strip.
. ELECTRICAL INTERFERENCE
Some electrical devices emit electrical noise. If this noise spreads
to your home's electrical system, it can affect the performance,
speed and reliability of your adapters. For optimal performance,
connect these devices to a filtered power strip.
The following devices may cause interference: battery chargers
(including mobile phone chargers), hair dryers, drills, vacuum
cleaners, halogen lamps, light bulbs or sensor lamps.
. ELECTRICAL GRIDS
Powerline adapters send and receive information via your home's
electrical grid. If two powerline adapters are connected to wall
outlets that are separated by long electrical wiring, the adapters
may not communicate with each other optimally.
. BUSINESS INSTALLATION
Installing powerline adapters for business use is NOT
RECOMMENDED due to certain risks that degrade or interfere
with communication. Powerline adapters cannot be guaranteed for
business use in offices or factories.
simplified EU declaration of conformity
The undersigned, Sourcing & Création, hereby declares that the
ESSENTIELB WIFI 1200 + DUO powerline adapter radio electric
equipment complies with directive 2014/53/EU.
The full text of the EU declaration of conformity is available from
the following Internet address:
http://www.essentielb.fr/content/bfr/essentielb/assistance.htm
WIFI 1200+ DUO powerline
adapter
Quick start guide
Successful 6-step
installation
Protection of the environment
This symbol attached to the product means that it is a device whose disposal
is subject to the directive on waste from electrical and electronic equipment
(WEEE). This device may not in any way be treated as household waste and
must be subject to a specific type of removal for this type of waste. Recycling
and recovery systems are available in your area (waste removal) and by distributors.
By taking your device at its end of life to a recycling facility, you will contribute to
environmental conservation and prevent any harm to your health.
Tested in our laboratories
Warranty valid from the date of purchase (receipt as proof of
purchase). This warranty does not cover defects or damage
caused by improper set up, incorrect use, or normal wear and
tear of this product.
G
A
R
A
N
T
I
E
G
A
R
A
N
T
I
E
2
ans
• WiFi technology: n/ac
• Theoretical max speed (WiFi): 1166 Mbps
• 1 RJ45 Ethernet port: 10/100/1000 Mbps
• Powerline compatible: Standard Home Plug AV
• Voltage: 100 - 240V~ 50/60Hz 16A
• Wi-Fi 2.4G
WiFi frequencies: 2412 - 2472 Mhz
Emitted power: 100mW
• Wi-Fi 5G
WiFi frequencies: 5180 to 5240 Mhz
Emitted power: 63mW
This device is for indoor use only on 5,150 to 5,350 MHz frequencies
in the following member States: AT, BE, BG, CZ, DK, EE, FR, DE, IE,
IT, EL, ES, CY, LV, LT, LU, HU, MT, NL, PL, PT, RO, SI, SK, FI, SE,
UK, HR.
technical features
Indoor use only

Plug the WiFi powerline
adapter into the room
where you want WiFi.
Plug the powerline
adapter into the
electrical outlet*
closest to your
modem.
* To optimise the performance of your
installation, plug your powerline adapter
into the electrical outlet that your modem
is usually plugged into, and then plug the
modem into the adapter’s outlet.
Connect your modem
to the powerline adapter
using one of the two
cables provided.
1
2
3
FIRST POWERLINE ADAPTER
5
If the powerline adapters fail to recognise
each other automatically , press the PAIR
button on the powerline adapter next to your
modem for one second.
You then have two minutes to repeat the
action on the second powerline adapter.
The two powerline adapters recognise each
other. Wait a few seconds.
The indicator light turns green.
6
You’re online!
SECOND POWERLINE ADAPTER
4
Automatic
recognition
The two powerline adapters recognise each
other automatically.
Wait a few seconds. The indicator light
turns green.
CONNECTION
Search the list of WiFi networks for
"CPL_WIFI_1200_2.4G_XXX2" or
"CPL_WIFI_1200_5G_XXX2" and
connect to it. Then enter the default
8-character password located on the
product label.
We recommend using the 5G network
for a better connection flow.
Connect to the net-
work
Network 1
Network 2
Network 3
CPL_WIFI_1200_2.4G_XXX
1If the powerline adapter connected to the modem is not
Essentiel b brand, refer to its installation manual for pairing
procedures.
2XXX being a sequence of numbers and letters unique to each
Wi-Fi powerline adapter that allows you to recognize new
Wi-Fi networks.
You can also connect the second powerline
adapter to your computer, video game consoles
or TV using a RJ-45 cable or wirelessly.
Set up your Wi-Fi network at
http://easywifi.config using the password
"admin".
Find complete product instructions at
www.boulanger.com .

medidas de seguridad
ANTES DE UTILIZAR LOS ADAPTADORES PLC POR PRIMERA
VEZ, LEA ATENTAMENTE ESTAS INSTRUCCIONES DE
SEGURIDAD Y GUÁRDELAS PARA FUTURAS CONSULTAS.
Las piezas de estos dispositivos no pueden ser reparadas ni
reemplazadas por el usuario. Confíe su reparación y mantenimiento
exclusivamente a una persona cualificada. Cualquier desmontaje
de la unidad supondrá la anulación de la garantía.
RIESGO DE DESCARGA ELÉCTRICA
NO ABRIR
ATENCIÓN
ATENCIÓN: Para prevenir
cualquier riesgo de descarga
eléctrica, no retire la tapa (o la
parte trasera) de los dispositivos.
• Asegúrese de que la tensión eléctrica indicada en la placa de
identificación del adaptador corresponda a la de su instalación
eléctrica.
• No utilice este aparato:
- si se ha dañado el adaptador de alguna manera,
- en caso de mal funcionamiento,
- si se ha derramado algún líquido sobre los productos o si han
entrado objetos en los aparatos,
- si los adaptadores se han expuesto a la lluvia o han entrado en
contacto con agua
- si las cajas de los productos están dañadas,
- o si los productos no funcionan a pesar de haber seguido al pie
de la letra las instrucciones de uso.
• Conecte los adaptadores PLC a un enchufe de fácil acceso.
• Los adaptadores PLC solo están destinados a un uso doméstico
interior.
• No instale los adaptadores cerca de ninguna fuente de calor,
como un radiador, una entrada de aire caliente, un horno o
cualquier otro dispositivo (incluidos los amplificadores) que
emita calor.
• No exponga los adaptadores a la luz solar directa ni al polvo.
• Utilice los adaptadores en un lugar seco.
• No utilice los adaptadores cerca de agua o de una fuente de
humedad, como una bañera, lavabo, fregadero, piscina, sótano
húmedo o cualquier otro lugar húmedo.
• No coloque fuentes de ignición (como una vela encendida)
cerca de los aparatos.
• Las ranuras y aberturas de los adaptadores PLC sirven para la
aireación y no deben obstruirse ni cubrirse.
• No use nunca objetos en las aberturas de los adaptadores PLC
o para acceder a su interior.
• Desconecte los adaptadores cuando haya tormentas eléctricas
o durante largos períodos de inactividad para evitar daños.
• Desconecte los adaptadores para cortar la alimentación de los
aparatos.
• Mantenga los adaptadores PLC fuera del alcance de los niños.
Asegúrese de que los niños no jueguen con los adaptadores.
• Si los adaptadores funcionan de manera inusual, sobre
todo si emiten sonidos u olores que le parezcan anómalos,
desenchúfelos inmediatamente y pídale a un técnico cualificado
que los examine.
• Desconecte los adaptadores PLC antes de cualquier limpieza.
• Límpielos solo con un paño suave y seco y evite el uso de
aerosoles.
• Utilice estos adaptadores solo en climas moderados. Evite los
climas tropicales y particularmente húmedos.
• Cuando instale y use el equipo, deje una distancia mínima de
20cm entre el elemento de irradiación y usted.
Recomendaciones de instalación
Los adaptadores PLC envían y reciben datos a través de la red
eléctrica de su casa. Los adaptadores pueden verse afectados por
ruidos eléctricos o por la longitud del cableado de su vivienda.
CONEXIÓN A UN ENCHUFE DE CORRIENTE
Evite conectar los adaptadores PLC a un ondulador. Para que las
prestaciones sean óptimas, le recomendamos que conecte los
adaptadores PLC directamente a un enchufe de corriente. Evite
también conectar aparatos de alto consumo al mismo enchufe
de red. Le recomendamos conectar esos aparatos a un alargador
para evitar cualquier interferencia:
Servicio de Atención al Cliente
Avenue de la Motte
CS 80137
59811 Lesquin Cedex
Art. 8008453
Ref. Adaptador PLC wifi 1200+
Dúo
FABRICADO EN R.P.C.
SOURCING & CREATION
Avenue de la Motte
59810 Lesquin - FRANCIA
• Evite conectar los adaptadores PLC a un alargador eléctrico.
Evite conectar otros adaptadores de red y cargadores al mismo
enchufe de red que el adaptador PLC.
• Evite conectar los adaptadores PLC a un alargador eléctrico con
otros adaptadores de red y cargadores.
CONEXIÓN A TRAVÉS DE UNA REGLETA
Si debe conectar un adaptador de red a una regleta, siga las
recomendaciones siguientes:
• Asegúrese de que la regleta no tenga filtro o de que no se trate
de un protector de sobretensión. Esto podría alterar los datos
que se envíen y reciban por la red eléctrica. Se podrían degradar
la velocidad y la distancia.
• Use una regleta con el cable lo más corto posible.
• Conecte el adaptador PLC directamente al enchufe de pared,
después, conecte la regleta al enchufe integrado de los
adaptadores, tal como se indica en el esquema siguiente.
• No conecte el adaptador a una regleta que esté conectada a
otra regleta.
. INTERFERENCIAS ELÉCTRICAS
Ciertos aparatos eléctricos emiten ruido eléctrico. Si este ruido
se propaga en la red eléctrica de su vivienda puede entorpecer el
rendimiento, la velocidad y la fiabilidad de sus adaptadores. Para
obtener un rendimiento óptimo, le recomendamos que conecte
estos aparatos a una regleta con filtro.
Los aparatos siguientes podrían producir interferencias: cargadores
de batería (incluidos los cargadores para teléfono móvil), secador
del pelo, taladros, aspiradores, lámparas halógenas, bombillas o
lámparas táctiles.
. REDES ELÉCTRICAS
Los adaptadores PLC envían y reciben información a través
de la red eléctrica de su vivienda. Si hay dos adaptadores PLC
conectados a enchufes de pared alejados el uno del otro mediante
un largo cableado eléctrico, puede que los adaptadores no se
comuniquen entre ellos de forma óptima.
. INSTALACIÓN EN EMPRESA
NO RECOMENDAMOS la instalación de adaptadores PLC en
un ámbito profesional a causa de ciertos factores que degradan
o entorpecen la comunicación. No se puede garantizar el uso
de adaptadores PLC en el ámbito profesional en despachos o
fábricas.
declaración de conformidad de la UE
simplificada
El abajo firmante, Sourcing & Creation, declara que el equipo
de radio de tipo Adaptador PLC WIFI 1200 + DÚO ESSENTIELB
cumple con la Directiva 2014/53/UE.
El texto completo de la declaración de conformidad de la UE está
disponible en la siguiente dirección de Internet:
http://www.essentielb.fr/content/bfr/essentielb/assistance.htm
Adaptador PLC wi 1200+ Dúo
Guía rápida
¡Instalar el aparato en
6 pasos!
Protección del medio ambiente
Este símbolo en el producto significa que es un aparato cuyo tratamiento
como residuo está sujeto a la normativa de Residuos de Aparatos Eléctricos y
Electrónicos (RAEE). Por lo tanto, este electrodoméstico no se puede tratar en
ningún caso como residuo doméstico, sino que se debe tratar específicamente
como este tipo de residuos. Las autoridades locales (centros de recogida de residuos)
y los distribuidores disponen de sistemas de devolución y recogida. Reciclar el
electrodoméstico al final de su vida útil ayudará a proteger el medio ambiente y a evitar
consecuencias perjudiciales para su salud.
Probado en nuestros laboratorios
Garantía válida desde la fecha de compra (el recibo servirá
como justificante). Esta garantía no cubre defectos o daños
que resulten de una instalación inadecuada, uso indebido o
desgaste normal del producto.
G
A
R
A
N
T
I
E
G
A
R
A
N
T
I
E
2
ans
• Tecnología wifi: n/ac
• Velocidad máx. teórica (wifi): 1166Mbps
• 1 puerto ethernet RJ45: 10/100/1000Mbps
• Compatibilidad PLC: estándar Home Plug AV
• Alimentación: 100 - 240V~ 50/60Hz 16A
• Wifi 2,4GHz
Frecuencias wifi: 2412 - 2472MHz
Potencia emitida: 100mW
• Wifi 5G
Frecuencia wifi: de 5180MHz a 5240MHz
Potencia emitida: 63mW
Este aparato debe utilizarse únicamente en interiores en las
frecuencias de 5150 a 5350 MHz en los siguientes Estados
miembros: AT, BE, BG, CZ, DK, EE, FR, DE, IE, IT, EL, ES, CY, LV, LT,
LU, HU, MT, NL, PL, PT, RO, SI, SK, FI, SE, UK, HR.
características técnicas
Uso en el interior
únicamente

Conecte el adaptador PLC
wifi en la habitación en la
que desee tener internet.
Conecte el
adaptador PLC a
la toma de
corriente* más
cercana al rúter.
* Para optimizar las prestaciones de su
instalación, se recomienda conectar el
adaptador PLC a la toma de corriente en
la que esté conectado habitualmente el
rúter de internet y, después, conectar el
rúter al enchufe integrado del adaptador
PLC.
Conecte el rúter internet
al adaptador PLC con uno
de los dos cables incluidos.
1
2
3
PRIMER PLC
5
Si los PLC no se reconocen automáticamente,
pulse durante 1 segundo el botón
EMPAREJAMIENTO del adaptador PLC
cerca del rúter internet.
Después, dispone de un plazo de 2 minutos
para realizar la misma manipulación en el
segundo adaptador PLC.
Los dos adaptadores PLC se reconocen.
Espere unos segundos.
La luz indicadora se enciende en verde.
6
¡A navegar!
SEGUNDO PLC
4
Reconocimiento
automático
Los dos adaptadores PLC se reconocen
automáticamente.
Espere unos segundos. La luz indicadora
está encendida en verde.
CONEXIÓN
Busque en la lista de las redes wifi
«CPL_WIFI_1200_2.4G_XXX2»
o «CPL_WIFI_1200_5G_XXX2» y
conéctese. Introduzca después
la contraseña por defecto de 8
caracteres anotada en la etiqueta del
producto.
Le recomendamos que use la red 5G
para mayor fluidez de conexión.
Conéctese a la red
Red 1
Red 2
Red 3
CPL_WIFI_1200_2.4G_XXX
1Si el adaptador PLC conectado al rúter procede de una marca
que no sea Essentiel b, consulte el manual de instalación para
realizar los procedimientos de emparejamiento.
2XXX es una serie de cifras y letras única para cada PLC wifi
que le permite reconocer las redes wifi nuevas.
También puede conectar el segundo adaptador
PLC a su ordenador, su consola de juegos o su
televisor con un cable RJ45 o por wifi.
Configure su red wifi en http://easywifi.config
con la contraseña admin.
Consulte el manual completo del
producto en www.boulanger.com

Sicherheitshinweise
BEVOR SIE DIE POWERLINE-ADAPTER ZUM ERSTEN MAL
VERWENDEN, LESEN SIE DIESE BEDIENUNGSANLEITUNG
BITTE AUFMERKSAM DURCH UND BEWAHREN SIE ZUM
SPÄTEREN NACHSCHLAGEN AUF.
Kein Teil dieser Geräte darf vom Benutzer repariert oder
ausgetauscht werden. Beauftragen Sie ausschließlich qualifiziertes
Personal mit der Reparatur und Wartung. Das Zerlegen des Geräts
führt zum Erlöschen der Garantie.
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
WARNUNG
ACHTUNG: Um der Gefahr eines
Stromschlags vorzubeugen, darf
die Abdeckung (oder Rückseite)
der Geräte nicht entfernt werden.
• Stellen Sie sicher, dass die Netzspannung mit der auf
dem Typenschild des Steckers angegebenen Spannung
übereinstimmt.
• Verwenden Sie diese Geräte nicht:
- wenn der Stecker in irgendeiner Form beschädigt ist,
- im Fall einer Fehlfunktion,
- wenn Flüssigkeit auf die Produkte verschüttet wurde oder wenn
Gegenstände in die Geräte gelangt sind,
- wenn die Stecker Regen ausgesetzt waren oder mit Wasser in
Berührung gekommen sind
- wenn die Gehäuse der Produkte beschädigt sind,
- oder wenn die Produkte nicht funktionieren, obwohl alle
Gebrauchsanweisungen ganz genau befolgt wurden.
• Schließen Sie die Powerline-Adapter an eine leicht zugängliche
Netzsteckdose an.
• Die Powerline-Adapter sind ausschließlich für eine häusliche
Verwendung in Innenräumen bestimmt.
• Bringen Sie die Adapter nicht in die Nähe einer Wärmequelle,
beispielsweise eines Heizkörpers, einer warmen
Lüftungsöffnung, eines Backofens oder eines sonstigen Wärme
produzierenden Geräts (zum Beispiel eines Verstärkers).
• Setzen Sie die Adapter nicht direktem Sonnenlicht oder Staub
aus.
• Bewahren Sie die Adapter in einer trockenen Umgebung auf.
• Verwenden Sie die Adapter nicht in der Nähe von Wasser
oder Feuchtequellen wie etwa einer Badewanne, eines
Waschbeckens, eines Spülbeckens, eines Schwimmbeckens,
in einem feuchten Keller oder an einem sonstigen feuchten Ort.
• Platzieren Sie keine offenen Flammen (etwa eine brennende
Kerze) auf dem oder in der Nähe des Adapters.
• Schlitze und Öffnungen an den Powerline-Adaptern dienen der
Belüftung und dürfen nicht blockiert oder abgedeckt werden.
• Verwenden Sie niemals Gegenstände in den Öffnungen der
Powerline-Adapter oder um in ihr Gehäuseinneres zu gelangen.
• Stecken Sie die Adapter bei Gewitter oder längerem
Nichtgebrauch aus, um Beschädigungen zu vermeiden.
• Ziehen Sie die Adapter ab, um die Stromzufuhr zu den Geräten
zu unterbrechen.
• Bewahren Sie die Powerline-Adapter außerhalb der Reichweite
von Kindern auf. Kinder dürfen nicht mit den Adaptern spielen
und müssen entsprechend beaufsichtigt werden.
• Wenn Ihre Adapter anders als gewohnt funktionieren, und
insbesondere wenn sie Töne oder Gerüche von sich geben, die
Ihnen anormal erscheinen, stecken Sie sie sofort aus und lassen
Sie sie von einem qualifizierten Reparateur prüfen.
• Trennen Sie die Powerline-Adapter vom Stromnetz, bevor Sie
sie reinigen.
• Reinigen Sie sie ausschließlich mit einem weichen, trockenen
Tuch und vermeiden Sie den Gebrauch von Aerosolen.
• Verwenden Sie diese Adapter nur in gemäßigten Klimazonen.
Vermeiden Sie die Verwendung unter tropischen und besonders
feuchten Klimabedingungen.
• Bei der Installation und Benutzung des Geräts muss ein
Mindestabstand von 20 cm zwischen dem strahlenden Element
und Ihnen eingehalten werden.
Installationsempfehlungen
Powerline-Adapter senden und empfangen Daten über das
Stromnetz Ihres Hauses. Die Leistung der Adapter kann durch
elektrisches Rauschen oder die Länge der Verkabelung in Ihrer
Wohnung beeinträchtigt werden.
Kundenservice
Avenue de la Motte
80137
59811 LESQUIN CEDEX
Art. 8008453
Powerline-Steckdose
WLan 1200 + Duo
HERGESTELLT IN VR CHINA
SOURCING & CREATION
Avenue de la Motte
59810 Lesquin - FRANKREICH
ANSCHLIESSEN AN EINE STECKDOSE
Powerline-Adapter sollten nicht an einen Wechselrichter
angeschlossen werden. Für eine optimale Leistung empfehlen wir,
die Powerline-Adapter direkt an eine Steckdose anzuschließen.
Vermeiden Sie auch den Anschluss von Geräten mit hoher Leistung
an den gleichen Steckdosenblock. Um Störungen zu vermeiden,
raten wir davon ab, diese Geräte an ein Verlängerungskabel
anzuschließen:
• Powerline-Adapter sollten nicht an ein Verlängerungskabel
angeschlossen werden. Vermeiden Sie es, andere Netzadapter
und Ladegeräte an denselben Steckdosenblock wie das Netzteil
anzuschließen.
• Vermeiden Sie es, die Powerline-Adapter zusammen mit anderen
Netzadaptern und Ladegeräten an ein Verlängerungskabel
anzuschließen.
ANSCHLUSS AN EINE STECKDOSENLEISTE
Befolgen Sie für den Anschluss eines Netzadapters an eine
Steckdosenleiste diese Empfehlungen:
• Vergewissern Sie sich, dass die Steckdosenleiste nicht
gefiltert oder mit einem Überspannungsschutz versehen ist.
Vorrichtungen dieser Art können sich auf die über das Stromnetz
gesendeten und empfangenen Daten auswirken. Sie können
Flussrate und Distanz beeinträchtigen.
• Verwenden Sie eine Steckdosenleiste mit dem kürzest
möglichen Kabel.
• Stecken Sie den Powerline-Adapter direkt in die Wandsteckdose
ein und verbinden Sie dann die Steckdosenleiste mit der Buchse
des Adapters, wie in der Abbildung oben dargestellt.
• Schließen Sie den Adapter nicht an eine Steckdosenleiste an,
die mit einer anderen Steckdosenleiste verbunden ist.
. ELEKTRISCHE INTERFERENZEN
Einige elektrische Geräte verursachen elektrisches Rauschen.
Wenn sich dieses Rauschen im Stromnetz Ihres Hauses ausbreitet,
kann es die von Ihren Adaptern gelieferte Leistung, Geschwindigkeit
und Zuverlässigkeit beeinträchtigen. Für eine optimale Leistung
empfehlen wir, diese Geräte an eine gefilterte Steckdosenleiste
anzuschließen.
Folgende Geräte können Störungen verursachen:
Batterieladegeräte (einschließlich Mobiltelefon-Ladegeräte),
Haartrockner, Bohrmaschinen, Staubsauger, Halogenlampen,
Glühbirnen oder Sensorlampen.
. STROMNETZE
Powerline-Adapter senden und empfangen Daten über das
Stromnetz Ihrer Wohnung. Sind zwei Powerline-Adapter an
Wandsteckdosen angeschlossen, die durch lange elektrische
Leitungen weit voneinander entfernt sind, kommunizieren die
Adapter möglicherweise nicht optimal miteinander.
. INSTALLATION IM UNTERNEHMEN
Aufgrund bestimmter Merkmale, die die Kommunikation
beeinträchtigen oder stören, ist die Installation von Powerline-
Adaptern in Unternehmen NICHT EMPFEHLENSWERT. Die
Verwendung von Powerline-Adaptern in Büros oder Fabriken kann
nicht garantiert werden.
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt Sourcing & Creation, dass die Funkausrüstung vom
Typ Powerline-Steckdose WLan 1200 + DUO ESSENTIELB mit der
Richtlinie 2014/53/EU übereinstimmt.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
http://www.essentielb.fr/content/bfr/essentielb/assistance.htm
CPL WLAN Steckdose 1200+ Duo
Kurzanleitung
Einfache Installation
in 6 Schritten!
Umweltschutz
Dieses Symbol auf dem Produkt bedeutet, dass es sich um ein Gerät handelt,
dessen Entsorgung den Vorschriften für elektrische und elektronische Altgeräte
(Elektronikschrott) unterliegt. Dieses Gerät darf daher auf keinen Fall als
Haushaltsmüll behandelt werden und muss an einer spezifischen Sammelstelle
für diesen Typ von Abfall abgegeben werden. Rücknahme- und Sammelsysteme werden
Ihnen von den lokalen Gebietskörperschaften (Mülldeponie) und Vertrieben bereitgestellt.
Indem Sie Ihr Gerät an seinem Lebensende dem Recycling zuführen, tragen Sie zum
Umweltschutz bei und verhindern schädliche Folgen für Ihre Gesundheit.
In unseren Labors getestet
Die Garantie läuft ab dem Kaufdatum (maßgeblich ist der
Kassenzettel). Diese Garantie deckt keine Mängel oder
Schäden, die aus unsachgemäßer Installation, falschem
Gebrauch oder der normalen Abnutzung des Produkts
resultieren.
G
A
R
A
N
T
I
E
G
A
R
A
N
T
I
E
2
ans
• WLan-Technologie: n/ac
• Theoretische maximale Durchflussrate (WLan): 1166 Mbps
• 1 Ethernet-RJ45-Anschluss: 10/100/1000 Mbps
• Powerline-Kompatibilität: Standard Home Plug AV
• Stromversorgung: 100 - 240V~ 50/60Hz 16A
• WLan 2,4G
WLan-Frequenzen: 2412 - 2472 Mhz
Abgegebene Leistung: 100mW
• WLan 5G
WLan-Frequenz: 5180 bis 5240 Mhz
Abgegebene Leistung: 63mW
Dieses Gerät darf ausschließlich in Innenräumen im Frequenzbereich
5150 MHz bis 5350 MHz und in folgenden EU-Mitgliedstaaten
verwendet werden: AT, BE, BG, CZ, DK, EE, FR, DE, IE, IT, EL, ES,
CY, LV, LT, LU, HU, MT, NL, PL, PT, RO, SI, SK, FI, SE, UK, HR.
Kenndaten
Nur zum Gebrauch in
Innenräumen

Schließen Sie die WLan
Powerline-Steckdose in
einem Raum an, in dem Sie
WLan haben möchten.
Stecken Sie den
Powerline-Stecker
in eine Steckdose*
nahe Ihrer
Internetbox.
* Zur Optimierung der Leistung Ihrer
Anlage wird empfohlen, Ihren Powerline-
Stecker in die Steckdose zu stecken,
an die normalerweise Ihre Internet-
Box angeschlossen ist; schließen Sie
dann das Kabel der Box an die in den
Powerline-Stecker integrierte Steckdose
an.
Verbinden Sie Ihre
Internet-Box mithilfe eines
der beiden mitgelieferten
Kabel mit dem
Powerline-Stecker.
1
2
3
ERSTE POWERLINE-STECKDOSE
5
Wenn die Powerline-Steckdosen nicht
automatisch erkannt werden, drücken Sie 1
Sekunde lang die Taste PAIR der Powerline-
Steckdose nahe der Internet-Box.
Sie haben anschließend 2 Minuten Zeit, um
diesen Vorgang an der zweiten Powerline-
Steckdose vorzunehmen.
Die beiden Powerline-Steckdosen erkennen
sich gegenseitig. Warten Sie einige
Sekunden.
Die Kontrollleuchte beginnt grün zu
leuchten.
6
Das Surfen kann losgehen!
ZWEITE POWERLINE-STECKDOSE
4
Automatische
Erkennung
Die beiden Powerline-Steckdosen erkennen
sich automatisch gegenseitig.
Warten Sie einige Sekunden. Die Kontrollleuchte
leuchtet grün.
VERBINDUNG
Suchen Sie in der Liste der WLAN-
Netzwerke „CPL_WIFI_1200_2.4G_
XXX2“ oder „CPL_WIFI_1200_5G_
XXX2“ und verbinden Sie sich.
Geben Sie dann das 8-stellige
Standardpasswort ein, das auf dem
Produktetikett zu finden ist.
Wir empfehlen die Nutzung des
5G-Netzes für eine flüssigere
Verbindung.
Verbinden Sie sich
mit Ihrem Netzwerk
Netzwerk 1
Netzwerk 2
Netzwerk 3
CPL_WIFI_1200_2.4G_XXX
1Wenn die an die Box angeschlossene Powerline-Steckdose
von einer anderen Marke als Essential b ist, beziehen Sie sich
für die Kopplung auf das Installationshandbuch dieser Marke.
2XXX ist eine Folge von Zahlen und Buchstaben, die jede
WLan Powerline-Steckdose eindeutig identifiziert und es
Ihnen ermöglicht, neu erstellte WLan-Netzwerke zu erkennen.
Sie können die zweite Powerline-Box auch
über ein RJ-45-Kabel oder WLan mit Ihrem
Computer, Ihrer Spielkonsole oder Ihrem
Fernseher verbinden.
Richten Sie Ihr WLan-Netzwerk unter
http://easywifi.config mit dem Administrator-
Passwort ein.
Die vollständige Anleitung für Ihr
Produkt nden Sie auf www.boulanger.

veiligheidsvoorschriften
LEES DEZE VEILIGHEIDSAANWIJZINGEN AANDACHTIG DOOR
VOORDAT U DE CPL-ADAPTERS VOOR DE EERSTE KEER
GEBRUIKT EN BEWAAR ZE VOOR LATER GEBRUIK.
Geen enkel onderdeel van deze apparaten mag gerepareerd
of vervangen worden door de gebruiker. Doe voor reparaties en
onderhoud uitsluitend beroep op een erkende vakman. Demontage
van het apparaat leidt tot verval van de garantie.
GEVAAR VOOR ELEKTRISCHE SCHOKKEN
NIET OPENEN
WAARSCHUWING
LET OP: Om elektrocutie te
voorkomen moet u het deksel (of
de achterkant) niet van de
apparaten verwijderen.
• Controleer of de op het typeplaatje van het stopcontact
aangegeven voedingsspanning overeenkomt met die van uw
elektrische installatie.
• Gebruik deze apparaten niet:
- als het stopcontact op welke manier dan ook beschadigd is,
- als het slecht werkt,
- als er vloeistof wordt gemorst op de producten of als er
voorwerpen in de apparaten terecht zijn gekomen,
- als de stopcontacten zijn blootgesteld aan regen of met water in
contact zijn gekomen
- als de kastjes van de producten beschadigd zijn,
- of als de producten niet werken als alle gebruiksinstructies zijn
opgevolgd.
• Sluit de CPL-adapters aan op een eenvoudig bereikbaar
stopcontact.
• De CPL-adapter zijn uitsluitend bestemd voor huishoudelijk
gebruik binnenshuis.
• Installeer de adapters niet in de nabijheid van een warmtebron,
zoals een radiator, warme luchttoevoer of enig ander toestel
(met name versterkers) dat warmte afgeeft.
• Stel de adapters niet aan direct zonlicht en stof bloot.
• Gebruik de adapters op een droge plaats.
• Gebruik de adapters niet in de nabijheid van water of vocht,
zoals een badkuip, wastafel, aanrecht, zwembad, een vochtige
kelder of andere vochtige ruimten.
• Plaats geen open vuurbronnen aan (zoals een brandende kaars)
in de buurt van de apparaten.
• De gleuven en openingen op de CPL-adapters dienen voor
ventilatie en mogen niet geblokkeerd of afgedekt worden.
• Steek nooit voorwerpen in de openingen van de CPL-adapters
en probeer niet aan de binnenkant van de adapters te komen.
• Koppel de adapters af tijdens onweer of wanneer het langere tijd
niet gebruikt wordt om beschadiging te voorkomen.
• Koppel de adapters af van de stroom om de voeding van
apparaten af te sluiten.
• Houd de CPL-adapters buiten bereik van kinderen. Er dient
toezicht gehouden te worden op kinderen om te voorkomen dat
ze met de adapters spelen.
• Als uw adapters op een ongebruikelijke manier werken, met
name als u vindt dat ze een abnormaal geluid maken of een
vreemde geur verspreiden, moet u de stekker onmiddellijk uit
het stopcontact halen en de adapters laten nakijken door een
erkend reparateur.
• Koppel de CPL-adapters af vóór reiniging.
• Uitsluitend reinigen met een zachte, droge doek, vermijd het
gebruik van sprays.
• Gebruik deze adapters uitsluitend in een gematigd klimaat.
Vermijd een tropisch en met name een vochtig klimaat.
• Als u de uitrusting installeert of gebruikt, maat u minstens 20 cm
ruimte vrij tussen het stralingselement en uzelf.
Aanbevelingen voor installatie
De CPL-adapters verzenden en ontvangen gegevens via het
elektrische netwerk van uw huis. De adapters kunnen beïnvloed
worden door elektrische geluiden of de lengte van de bekabeling
van uw huis.
AANSLUITING OP EEN ELEKTRISCH STOPCONTACT
Vermijd aansluiting van de CPL-adapter op een omvormer. Voor
optimale prestaties reden wij u aan de CPL adapters direct aan te
sluiten op een elektrisch stopcontact. Vermijd ook aansluiting van
Klantenservice
Avenue de la Motte
CS 80137
59811 LESQUIN CEDEX
Art. 8008453
Ref. Prise CPL WIFI 1200 + Duo
GEFABRICEERD IN VRC.
SOURCING & CREATION
Avenue de la Motte
59810 Lesquin - FRANKRIJK
apparaten die veel stroom verbruiken op hetzelfde netwerkblok. Wij
raden u aan deze apparaten aan te sluiten met een verlengsnoer
om interferentie te voorkomen:
• Vermijd aansluiting van de CPL-adapters met een verlengsnoer.
Vermijd aansluiting van andere netwerkadapters of laders op
hetzelfde netwerkblok als de CPL-adapter.
• Vermijd aansluiting van CPL-adapters met een verlengsnoer
waarop ook andere adapters of lader zijn aangesloten.
AANSLUITING VIA EEN CONTACTDOOS
Al u een netwerkadapter aan moet sluiten op een contactdoos,
gaat u als volgt te werk:
• Zorg dat er geen filter op de contactdoos zit en dat deze geen
dienst doet als spanningsbeveiliger. Dit kan de via het netwerk
verzonden en ontvangen gegevens veranderen. Het debiet en
de afstand kunnen verminderd worden.
• Gebruik een contactdoos met een zo kort mogelijke kabel.
• Sluit de CPL-adapter direct aan op het wandstopcontact,
en sluit vervolgens de contactdoos aan op de in de adapters
geïntegreerde aansluiting, zoals aangegeven op het
onderstaande schema.
• Sluit de adapter niet aan op een contactdoos die zelf op een
andere contactdoos is aangesloten.
. ELEKTRISCHE INTERFERENTIE
Sommige elektrische apparaten zenden elektrisch geluid uit. Als
dit geluid zich verspreidt over het elektrische netwerk van uw huis,
kan dit nadelige gevolgen hebben voor de prestatie, de snelheid
en de betrouwbaarheid van uw adapters. Voor optimale prestaties
raden wij u aan deze apparaten aan te sluiten op een contactdoos
met filter.
De volgende apparaten kunnen interferentie veroorzaken:
batterijladers (inclusief laders voor mobiele telefoons), haardrogers,
boren, stofzuigers, halogeenlampen, gloeilampen en gevoelige
lampen.
. ELEKTRISCHE NETWERKEN
De CPL-adapters verzenden en ontvangen informatie via het
elektrische netwerk van uw huis. Als er twee CPL-adapters zijn
aangesloten op wandstopcontacten op grote afstand van elkaar
met een lange elektrische kabel zijn verbonden, kan het zijn dat de
adapters niet optimaal met elkaar communiceren.
. INSTALLATIE IN BEDRIJVEN
Wij RADEN AF de CPL-adapters voor professioneel gebruik te
installeren vanwege bepaalde ongemakken die de communicatie
verstoren. Het gebruik van CPL-adapters voor professioneel
gebruik in kantoren en fabrieken kan niet worden gegarandeerd.
vereenvoudigde EU-verklaring van
overeenstemming
Ondergetekende, Sourcing & Création, verklaart dat de
radioapparatuur van het type CPL wifi-aansluiting 1200 + DUO
ESSENTIELB voldoet aan de richtlijn 2014/53/EU.
De volledige tekst van de EU-verklaring van overeenstemming is
beschikbaar op het volgende internetadres:
http://www.essentielb.fr/content/bfr/essentielb/assistance.htm
CPL-aansluiting WiFi 1200+ Duo
Snelgids
Succesvolle installatie
in 6 stappen!
Milieubescherming
Dit op het apparaat aangebrachte symbool betekent dat het apparaat aan het
einde van de levensduur afgevoerd moet worden volgens de voorschriften voor
afgedankte elektrische en elektronische apparatuur (WEEE). Dit apparaat mag
dus in geen geval bij het gewone huisafval weggeworpen worden maar moet
naar een specifiek inzamelpunt teruggebracht worden. De gemeentes (vuilstortplaatsen)
of de verkooppunten stellen inzamelsystemen en -punten tot uw beschikking. Door uw
apparaat aan het einde van de levensduur in te leveren voor recycling, draagt u bij aan de
milieubescherming en voorkomt u schadelijke gevolgen voor de gezondheid.
Getest in onze laboratoria
Waarborg geldig vanaf de datum van aankoop (kasticket geldt
als bewijs). De garantie dekt geen gebreken of schade die
voortvloeien uit een onjuiste installatie, een onjuist gebruik of
de normale slijtage en veroudering van het product.
G
A
R
A
N
T
I
E
G
A
R
A
N
T
I
E
2
ans
• Wifi-technologie: n/ac
• Theoretisch maximaal debiet (Wifi): 1166 Mbps
• 1 Ethernet RJ45 poorten: 10/100/1000 Mbps
• Compatibiliteit CPL: Standard Home Plug AV
• Voeding: 100 - 240V~ 50/60Hz 16A
• Wi-Fi 2,4G
Wifi-frequenties: 2412 - 2472 Mhz
Afgegeven vermogen: 100mW
• Wi-Fi 5G
Wifi-frequentie: 5180Mhz tot 5240Mhz
Afgegeven vermogen: 63mW
Dit apparaat mag alleen binnenshuis gebruikt worden op de
frequenties 5150 tot 5350Mhz, in de volgende Lidstaten: AT, BE,
BG, CZ, DK, EE, FR, DE, IE, IT, EL, ES, CY, LV, LT, LU, HU, MT, NL,
PL, PT, RO, SI, SK, FI, SE, UK, HR.
technische kenmerken
Uitsluitend voor
gebruik binnenshuis

Sluit het CPL wifi-kastje
aan in de ruimtes waar u
wifi wilt.
Sluit het CPL-
kastje aan op een
elektrisch
stopcontact* in de
buurt van uw box.
* Om de prestaties van uw installatie te
optimaliseren, raden we u aan uw CPL-
kastje aan te sluiten op het elektrische
stopcontact waarop uw internetbox
normaal is aangesloten, en de box aan
te sluiten op de geïntegreerde aansluiting
van het CPL-kastje.
Verbind uw internetbox
met het CPL-kastje een van
de twee meegeleverde
kabels.
1
2
3
EERSTE CPL
5
Als de CPL’s elkaar niet automatisch
herkennen, drukt u 1 seconde op de knop
KOPPELEN van het CPL-kastje in de buurt
van uw internetbox.
U hebt vervolgens2 minuten om dezelfde
handeling voor het tweede CPL-kastje uit te
voeren.
De twee CPL-kastjes herkennen elkaar.
Wacht een paar seconden.
Het lampje brandt groen.
6
Surf!
TWEEDE CPL
4
Automatische
herkenning
De twee CPL-kastjes herkennen elkaar
automatisch.
Wacht een paar seconden. Het lampje
brandt groen.
VERBINDING
Zoek in de lijst met Wifi-netwerken
“CPL_WIFI_1200_2.4G_XXX2” of
“CPL_WIFI_1200_5G_XXX2” en
maak verbinding. Voer het default
wachtwoord van 8 tekens in dat op
het prpductetiket staat.
Wij raden het gebruik van het
5G netwerk aan voor een betere
verbinding.
Verbind u met het
netwerk
Netwerk 1
Netwerk 2
Netwerk 3
CPL_WIFI_1200_2.4G_XXX
1Als het CPL-kastje dat is aangesloten op uw box niet
van het merk Essentiel b is, raadpleegt u de bijbehorende
installatiehandleiding voor de koppelingsprocedures.
2XXX is een reeks cijfers en letters die uniek is voor elke
CPL wifi zodat u de nieuwe gecreëerde wifi-netwerken kunt
herkennen.
U kunt het tweede CPL-kastje ook op uw
computer, spelconsole of tv aansluiten met een
RJ45-kabel of via wifi.
Stel uw wifi-netwerk in op http://easywifi.config
en gebruik als wachtwoord admin.
Bekijk de volledige handleiding van uw
product op www.boulanger.com
