ETATRON D.S. BT Instructions for use

www.etatronds.com
BT - BTB pH - RX/MBB
NORME DI INSTALLAZIONE, USO E MANUTENZIONE
OPERATING INSTRUCTIONS AND MAINTENANCE
T
UNI EN ISO 9001-2008
UNI EN ISO 9001-2008
www.etatronds.com
NORME DI INSTALLAZIONE, USO E MANUTENZIONE
IT
BT MA/AD
OPERATING INSTRUCTIONS AND MAINTENANCE
NOTICE D’INSTALLATION, EMPLOI ET ENTRETIEN
NORMAS DE INSTALACIÓN, USO Y MANUTENCIÓN
UK
FR
ES

(IT) DIRETTIVA "RAEE" 2002/96/CE E SUCCESSIVA MODIFICA 2003/108/CE SUI RIFIUTI DI APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE
Il
simbolo sotto riportato indica che il prodotto non può essere smaltito come normale rifiuto urbano.
Le Apparecchiature Elettriche ed Elettroniche (AEE) possono contenere materiali nocivi per l'ambiente e la salute e pertanto
devono essere oggetto di raccolta differenziata: smaltite quindi presso apposite discariche o riconsegnate al distri butore a fronte
dell'acquisto
di una nuova, di tipo equivalente o facente le stesse funzioni.
La normativa sopracitata, alla quale rimandiamo per ulteriori particolari e approfondimenti, prevede sanzioni per
lo smaltimento abusivo di detti rifiuti.
(UK) WASTE OF ELECTRICAL AND ELECTRONIC EQUIPMENT DIRECTIVE (WEEE, RAEE in Italy) 2002/96/EC
AND SUBSEQUENT AMENDMENT 2003/108/EC
The marking shown below indicates that the product cannot be disposed of as part of normal household waste.
Electrical and Electronic Equipment (EEE) can contain materials harmful to health and the environment, and therefore is subject to
separate waste collection: it must be disposed of at appropriate waste collection points or returned to the distributor against
purchase
of new equipment of similar type or having the same functions.
The directive mentioned above, to which make reference for further details, provides for punitive actions in case
of illegal disposal of such waste.
(FR) DIRECTIVE "RAEE" 2002/96/CE ET MODIFICATION SUCCESSIVE 2003/108/CE CONCERNANT LES REBUTS
D'APPAREILLAGES
ÉLECTRIQUES ET ÉLECTRONIQUES
Le symbole ci-dessous indique que le produit ne pas être éliminé comme un normal déchet urbain.
Les Appareillages Électriques et Électroniques (AEE) peuvent contenir des matériaux nocifs pour l'environnement et la santé
et doivent donc faire l'objet de collecte différenciée: éliminés donc auprès de décharges prévues à cet effet ou rendus au
distributeur pour l'achat d'un nouveau, de type équivalent ou ayant les mêmes fonctions.
La réglementation susmentionnée, à laquelle nous vous renvoyons pour les détails et les approfondissements ultérieurs,
prévoit des sanctions pour la mise en décharge abusive desdits rebus.
(ES) DIRECTIVA "RAEE" 2002/96/CE Y MODIFICACIÓ N SUCESIVA 2003/108/CE SOBRE RESIDUOS DE APARATOS
ELÉ CTRICOS Y ELECTRÓ NICOS
El símbolo que se muestra abajo indica que el producto no puede eliminarse como un residuo urbano normal.
Los Aparatos Eléctricos y Electrónicos (AEE) pueden contener materiales nocivos para el medio ambiente y la salud y por
tanto tienen que ser objeto de recogida selectiva: por consiguiente tienen que eliminarse en vertederos apropiados
o entregarse al distribuidor cuando se adquiera uno nuevo, del mismo tipo o con las mismas funciones.
La normativa mencionada arriba, a la que remitimos para más detalles y profundizaciones, prevé sanciones por
la eliminación clandestina de dichos residuos.

1
ITALIANO
INDICE
1.0 - NORME GENERALI pag. 3
1.1 - A VVER TENZE 3
1.2
- TRASPOR TO E MOVIMENTAZIONE 3
1.3
- USO PREVISTO DELLA POMPA 3
1.4
- RISCHI 3
1.5
- DOSAGGIO DI LIQUIDI NOCIVI E/O TOSSICI 4
1.6
- MONT AGGIO E SMONTAGGIO DELLA POMPA 4
2.0 - POMPE DOSATRICI ANALOGICHE 5
2.1 - PRINCIPIO DI FUNZIONAMENTO 5
2.2
- CARATTERISTICHE TECNICHE 5
2.3
- MA TERIALI A CONTATTO CON L ’ADDITIVO 5
3.0 - INS T ALLAZIONE 7
3.1 - SCHEMA DI MONT AGGIO V ALVOLA DI INIEZIONE 8
4.0 - MANUTENZIONE 9
5.0 -
NORME PER L'ADDITIV AZIONE CON ACIDO SOLFORICO 9
6.0 -
POMP A DOSA TRICE A REGOLAZIONE MANUALE 10
6.1 - COMANDI 10
6.2
- SCHEMA DI IMPIANTO TIPICO 10
6.3
– CORREDO 10
6.4 – ALLARME DI LIVELLO 10
7.0 - CABLAGGI E FUNZIONI DEI CONNETTORI SERVIZI 11
8.0 -

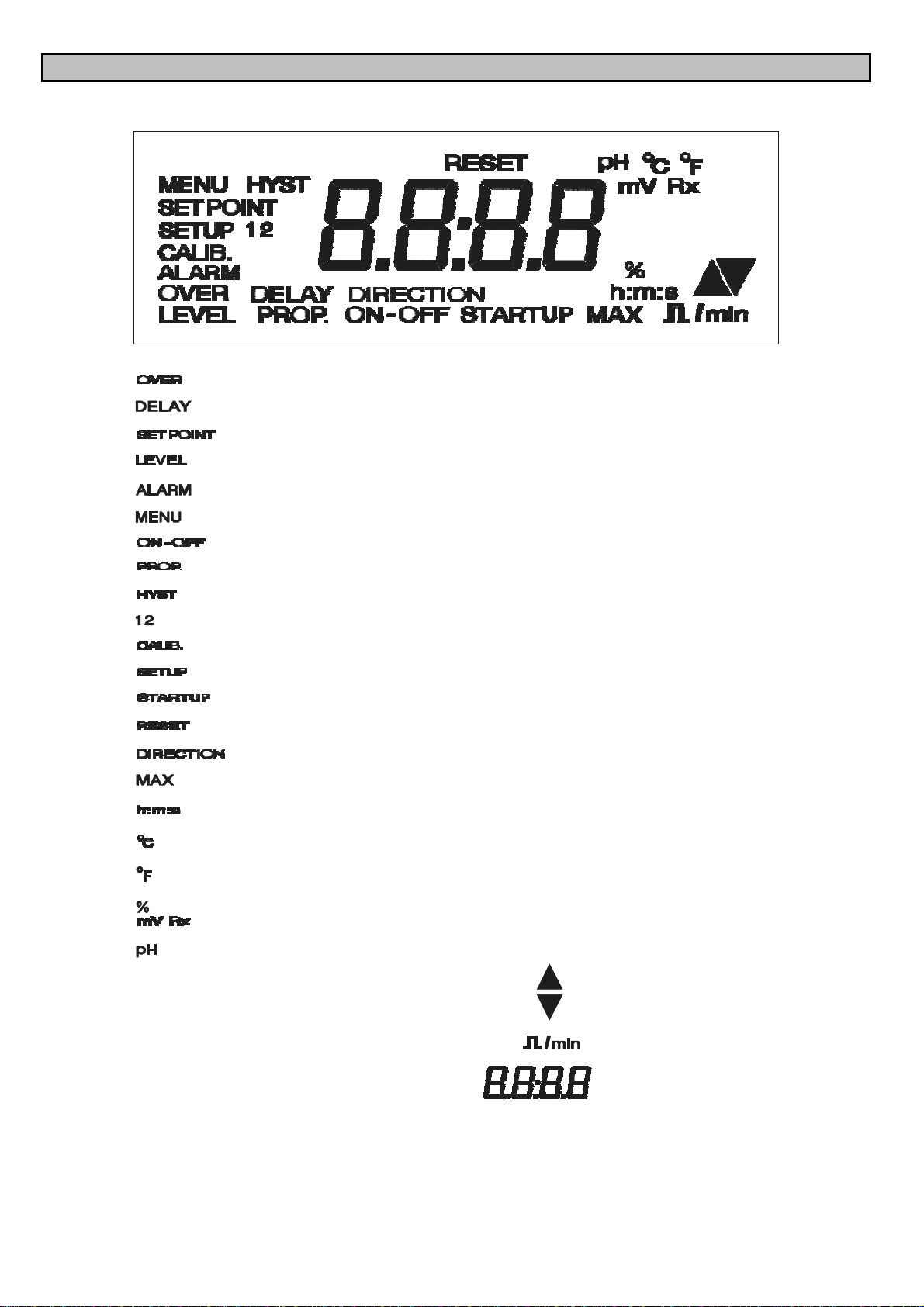

DESCRIZIONE DISPLAY 12
8.1 - INDICAZIONE DEI PARAMETRI E DELLE FUNZIONI IMPOSTABILI 13
8.2 - CARATTERISTICHE PECULIARI 13
9.0 - PROGRAMMAZIONE 1 4

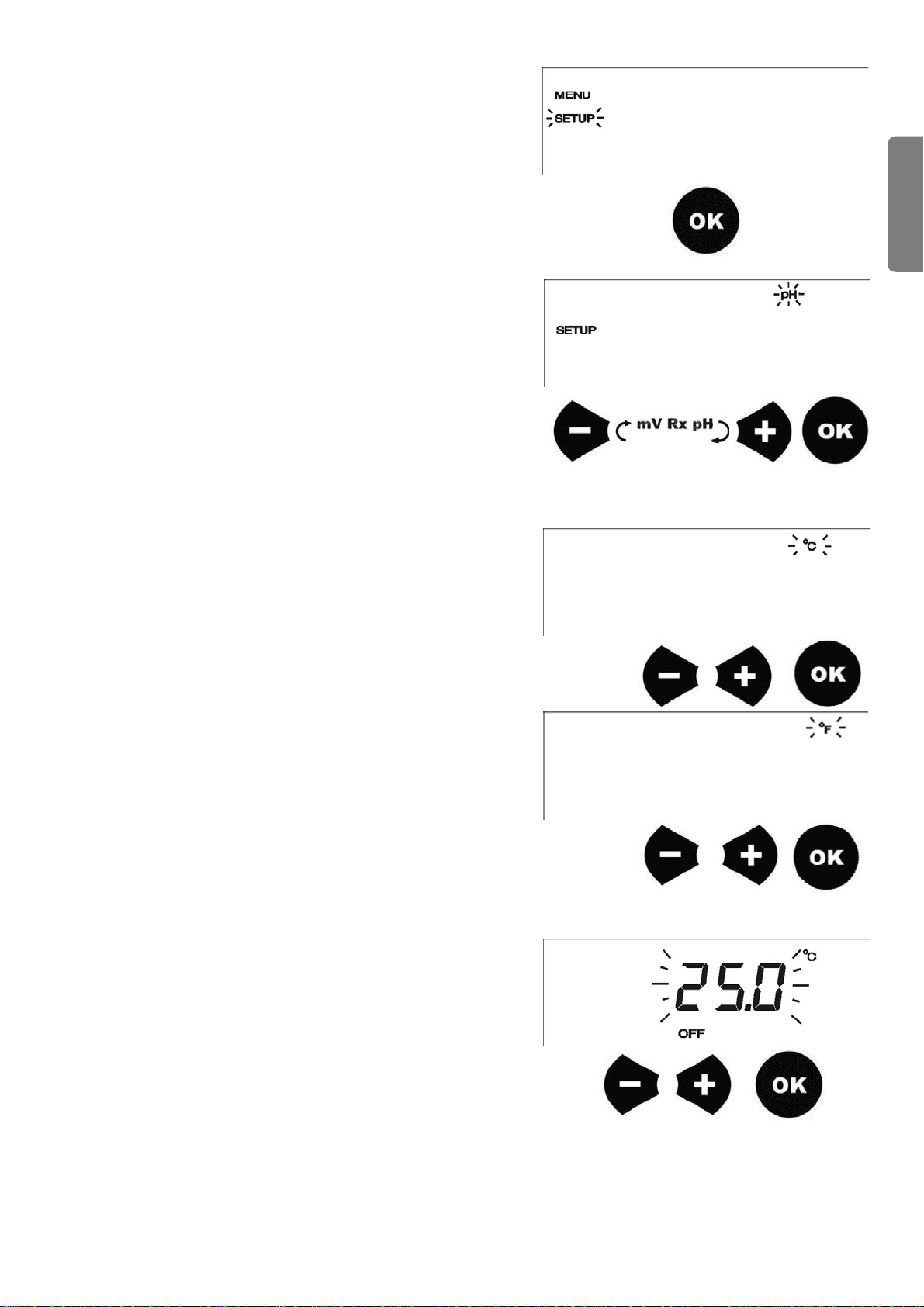

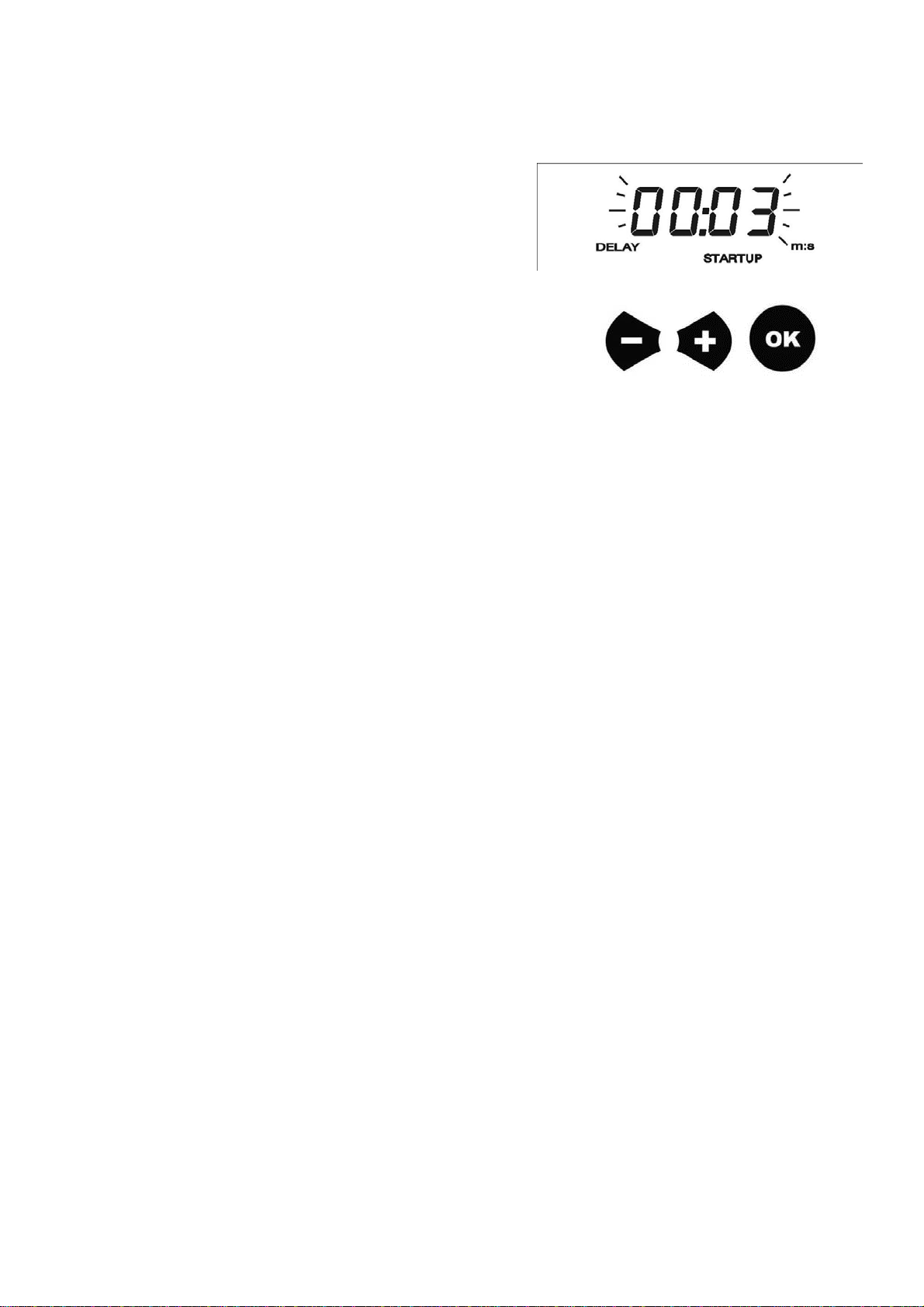

9.1 - SETUP DELLA POMPA 14
9.2 - CALIBRAZIONE DELLA MISURA 17
9.3 - IMPOSTAZIONE DEL SETPOINT 18
9.4 - IMPOSTAZIONE ALLARMI 20
9.5 - PROCEDURA DI RESET 21
9.6 - PROCEDURA DI STAND-BY 21
10.0 -INTERVENT
IN CASO DI GUASTI COMUNI ALLE POMPE 22
10.1
- GUASTI MECCANICI 22
10.2
- GUASTI ELETTRICI 2 2
1 1. 0 -
MANUTENZIONE ORDINARIA 22
12.0 – INTERVENTI STRAORDINARI 23

2
SIMBOLOGIA
Precede una nota di testo molto importante per la tutela della salute delle persone esposte o per la macchina stessa.
ATTENZIONE
Precede un’informazione inerente la sicurezza. Contrassegna un’operazione da non fare.
VIETATO
Precede un’informazione inerente l’utilizzo dell’apparecchiatura.
NOTA INFORMATIVA

3
I
T
ALIANO
1.0 -
NORME GENERALI
1.1 - A VVE R TENZE
Leggere attentamente le avver tenze sottoelencate in quanto for niscono impor tanti indicazioni
riguardanti la sicurezza di installazione, d’uso e manutenzione.
• Conser vare con cura questo manuale per ogni ulteriore consultazione.
• Apparecchio confor me alla direttiva n. 89/336/CEE “compatibilità elettromagnetica” e alla
n. 73/23/CEE “direttiva di bassa tensione” con la relativa modifica n. 93/68/CEE.
N.B. : La pompa è costr uita aregola d’ar te. La sua durata e affidabilità elettrica e meccanica saranno più
effi
cienti se essa ver rà usata cor rettamente e ver rà fatta una regolare manutenzione.
A TTENZIONE: Qualunque inter vento o riparazione all’inter no dell’apparecchiatura deve essere effettuata
da personale qualificato ed autorizzato. Si declina ogni responsabilità dovuta all’inosservanza di tale
regola.
GARANZIA: 2 anni (sono escluse le par ti di nor male usura e cioè: valvole, raccordi, ghiere fissatubo,
tubet
ti, filtro e valvola d’iniezione). L ’uso improprio dell’apparecchiatura fa decadere detta garanzia. La
garanzia s’intende franco fabbrica o distributori autorizzati.
1.2 - TRASPO R TO E MOVIMENT AZIONE
Il trasporto deve essere eseguito rispettando l’orientamento indicato sulla confezione. La spedizione con
qual
siasi mezzo eseguita, anche se franco domicilio dell’acquirente o destinatario, si intende effettuata a
rischio e pericolo dell’acquirente. Il reclamo per materiali mancanti dovrà essere effettuato entro 10 giorni
dall’ar rivo delle merci. Mentre per il materiale difettoso entro il 30° giorno dalla ricezione. L ’eventuale
restituzione delle pompe deve essere preventivamente concordata con il personale autorizzato o con il
distributore autorizzato.
1.3 -
USO PREVISTO DELLA POM P A
La pompa dovrà essere destinata solo all’uso per la quale è stata espressamente costr uita e cioè per
dosare
liqui di. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Non è previsto l’uso della
pompa
per quelle applicazioni che non sono previste in fase di progetto. Per ulteriori chiarimenti il cliente
è tenuto a contattare i nostri uffici dove riceverà infor mazioni sul tipo di pompa in suo possesso ed il
relativo cor retto uso. Il costr utto re non può essere considerato responsabile per eventuali danni derivanti
da usi impropri, er ronei ed ir ragione voli.
1.4 -
RISCHI
• Dopo aver tolto l’imballaggio assicurarsi dell’integrità della pompa, in caso di dubbio non utilizzare la
pompa e rivolgersi a personale qualificato. Gli elementi dell’imballaggio (quali sacchetti di plastica,
polistirolo, ecc.) non devono essere lasciati alla por tata dei bambini in quanto potenziali fonti di
pericolo.
• Prima di collegare la pompa accer tarsi che i dati di targa siano rispondenti a quelli della rete di
distribuzio
ne elettrica. I dati di targa sono esposti sulla targhetta adesiva posta sulla pompa
• L ’esecuzione dell’impianto elettrico deve essere confor me alle nor me che definiscono la regola dell’ar te
nel paese dove è realizzato l’impianto.
• L ’uso di un qualsiasi apparecchio elettrico compor ta l’osser vanza di alcune regole fondamentali. In
par tico lare:
• non toccare l’apparecchio con mani o piedi bagnati o umidi;
• non manovrare la pompa a piedi nudi (es. impianti di piscina)
• non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia, sole ecc.)
• non per mettere che la pompa sia usata dai bambini o da incapaci senza sorveglianza.
• In caso di guasto e/o cattivo funzionamento della pompa, spegnerla e non manometterla. Per l’eventuale
ripa razione rivolgersi ai nostri centri di assistenza e richiedere l’utilizzazione di ricambi originali. Il
mancato rispetto di quanto sopra ripor tato può compromettere la sicurezza della pompa.
• Allorché si decida di non utilizzare più una pompa installata si raccomanda di renderla inoperante
scolle gandola dalla rete di alimentazione.

4
Prima di effettuare qualsiasi operazione di manutenzione o pulizia sulla pompa dosatrice occor re:
1. Assicurarsi che la stessa sia disattivata elettricamente (entrambe le polarità) staccando i
conduttori dai punti di contatto della rete attraverso l’aper tura dell’inter r uttore onnipolare con
distanza minima tra i contatti di mm 3 (Fig. 4).
2. Eliminare nel modo più adeguato, (ponendo la massima attenzione), la pressione esistente nel
corpo pompa e nel tubetto di mandata.

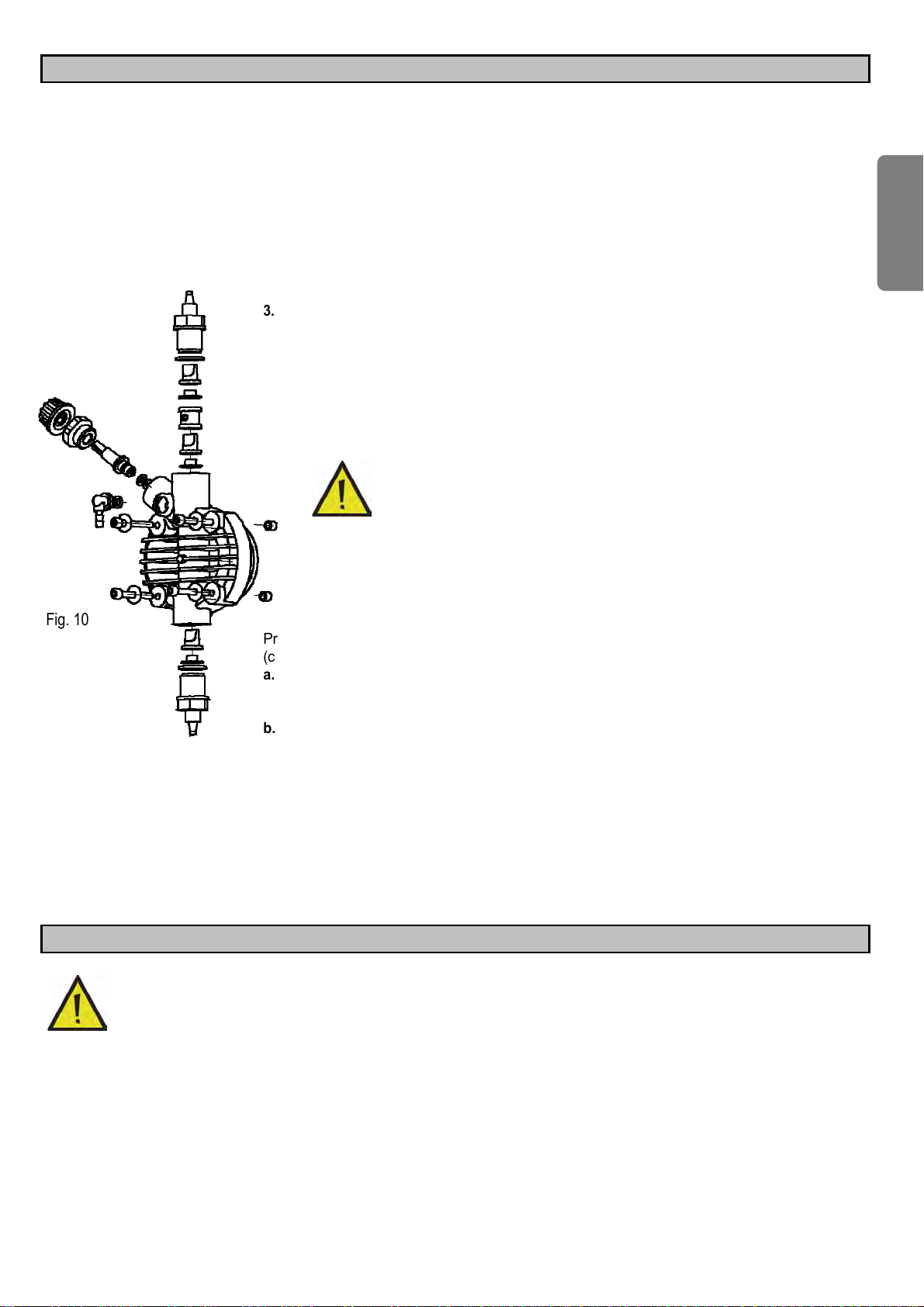

3. Eliminare dal corpo pompa tutto il liquido presente, smontando e rimontando il corpo pompa
utilizzan do le quattro viti di fissaggio (Fig. 10).
In caso di eventuali perdite nell’apparato idraulico della pompa (rottura dell’OR di tenuta, delle valvole,
dei
tubi), bisogna ar restare il funzionamento della pompa depressurizzare la tubazione di mandata e
quindi pro cedere con le operazioni di manutenzione utilizzando adeguate misure di sicurezza (guanti,
occhiali, tute, ecc.).
1.5 - DOSAGGIO DI LIQUIDI NOCIVI E/O TOSSICI
Per evitare danni a persone o cose derivanti dal contatto di liquidi nocivi o dall’aspirazione di vapori tossici,
oltre
al rispetto delle istr uzioni contenute in questo libretto occor re tener ben presenti le seguenti nor me:
• Operare secondo quanto raccomandato dal produttore del liquido da utilizzare.
• Controllare che la par te idraulica della pompa non presenti danneggiamenti o rotture ed utilizzare la pompa
solo se in per fette condizioni.
• Utilizzare tubetti adatti al liquido ed alle condizioni operative dell’impianto, inserendoli, eventualmente,
all’inter no di tubi di protezione in P V C.
• Prima di disattivare la pompa dosatrice, occor re neutralizzare la par te idraulica con oppor tuno reagente.
1.6 -
MONT AGGIO E SMONT AGGIO DELLA POMP A
1.6.1 - MONT AGGIO
T utte le pompe dosatrici da noi prodotte vengono nor malmente for nite già assemblate. Per maggiore
chiarezza
di esposizione si può consultare l’allegato in fondo al manuale dove sono ripor tati nei disegni in
esploso delle pompe, tutti i par ticolari con relativa nomenclatura, in modo tale da poter avere un quadro
completo dei compo nenti della pompa. T ali disegni sono comunque indispensabili nel caso si dovesse
procedere al riconoscimento di par ti mal funzionanti o difettose. Altri disegni, riguardanti le par ti idrauliche
(testa della pompa e valvole) vengono ripor tati per gli stessi scopi sempre nell’allegato.
1.6.2 - SMONT AGGIO
Per l’eventuale smontaggio della pompa o comunque prima di effettuare inter venti sulla stessa occor re:
1. Assicurarsi che la stessa sia disattivata elettricamente (entrambe le polarità) staccando i conduttori dai
punti di contatto della rete attraverso l’aper tura dell’interr uttore onnipolare con distanza minima tra i
contatti di mm 3(Fig. 4).
2. Eliminare nel modo più adeguato, (ponendo la massima attenzione), la pressione esistente nel corpo
pompa e nel tubetto di mandata.
3. Eliminare dal corpo pompa tutto il liquido presente, smontando e rimontando il corpo pompa
utilizzando le quattro viti di fissaggio , coppia di serraggio 180÷200 Nxcm (Fig. 10).
Per quest’ultimo punto si richiede particolare attenzione, per cui consigliamo di consultare i disegni in
allegato e il capitolo 1.4 “RISCHI” prima di iniziare qualsiasi operazione.

5
I
T
ALIANO
VISTE E DIMENSIONI (
Fig. 1 )
2.0 - POMPE DOS A TRICI ANALOGICHE
2.1 - PRINCIPIO DI FUNZIONAMENTO
II
funzionamento della pompa dosatrice è assicurato da una membrana in PTFE (teflon®) montata sul
pistone di un elet tromagnete. Quando il pistone dell’elettromagnete viene attratto, si produce una pressione
nel corpo pompa con una espulsione di liquido dalla valvola di mandata. Finito l’impulso elettrico una molla
ripor ta il pistone nella posizione iniziale con un richiamo di liquido attraverso la valvola di aspirazione. Data
la
semplicità di funziona mento la pompa non ha bisogno di lubrificazione e la manutenzione è ridotta quasi
a zero. I materiali utilizzati per la costr uzione della pompa la rendono adatta anche per l’uso di liquidi
par ticolar mente aggressivi. La pompa dosatrice è stata studiata per por tate che vanno da 0 a 80 l/h e
pressioni da 0 a 15 bar (dipende dal tipo di pompa).
2.2 -
CARA TTERISTICHE TECNICHE
2.3 -
MA TERIALI A CONT A TTO CON L ’ADDITIVO

6

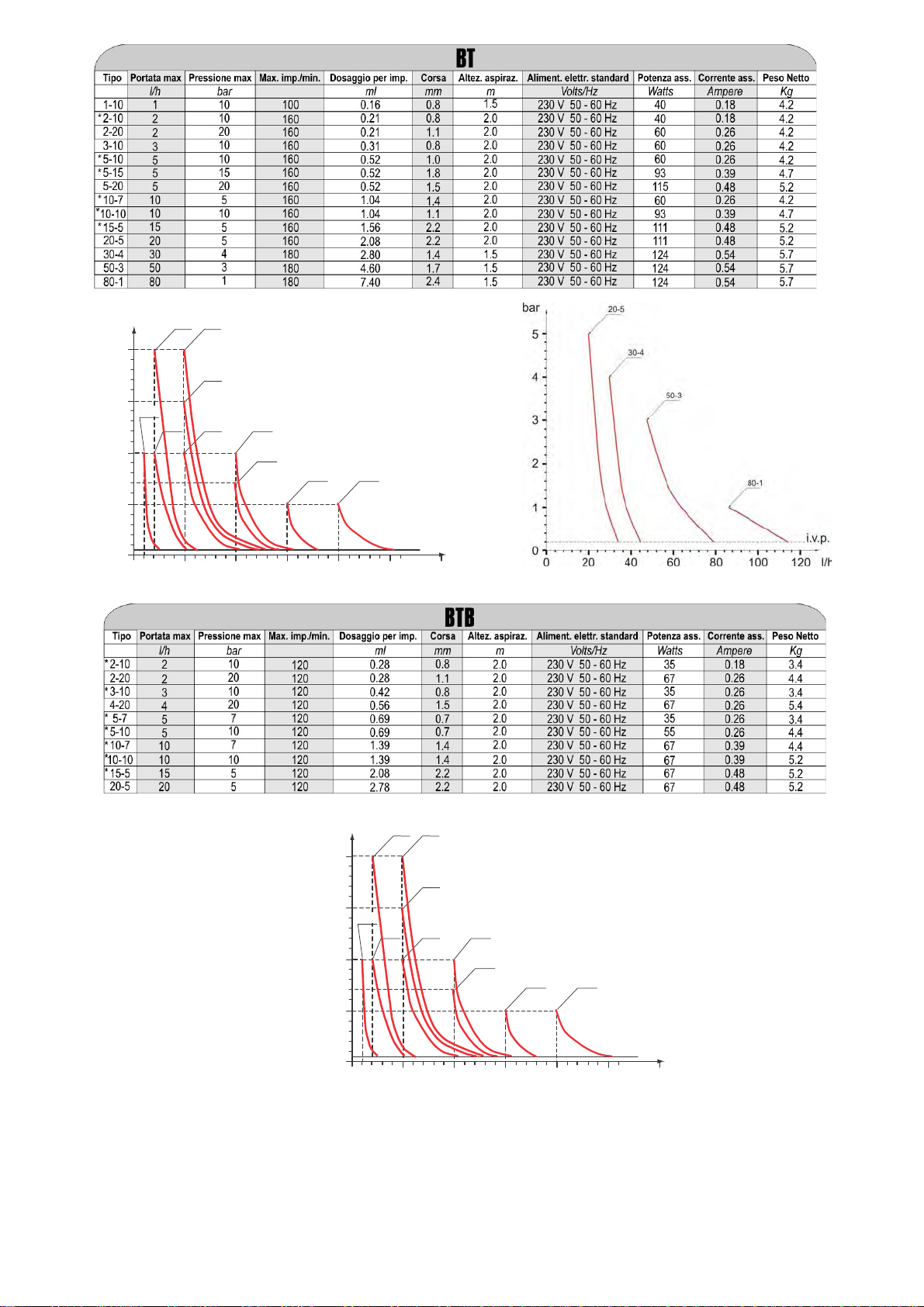

I diagrammi della fig. 3 indicano le variazioni di por tata massima delle pompe dosatrici al variare della pressione nell'impianto
da trattare, in tali diagrammi sono considerate anche le perdite di carico dovute alla valvola di iniezione I.V.P. Per esigenze
di
produzione le caratteristiche tecniche delle nostre apparecchiature possono oscillare con una tolleranza del 5%, da tener pre-
sente nella scelta del tipo di pompa.
bar
20
2/20 5/20
15 1/10 2/10
5/15
5/10
Basse e medie por tate
10/10
Alte por tate
10 10/7
5
0
15/5 20/5
i.v.p.
0 5 10 15 20 l/h
Fig 2
Fig 2
bar
20
2/20 5/20
15 1/10 2/10
5/15
5/10 10/10
10 10/7
5
0
15/5 20/5
i.v.p.
0 5 10 15 20 l/h
Fig. 3

7
I
T
ALIANO
3.0 - INST ALLAZIONE
a. Installare la pompa lontana da fonti di calore in luogo asciutto ad una temperatura ambiente massima di
40 ° C, mentre la temperatura minima di funzionamento dipende dal liquido da dosare che deve rimanere
sempre allo stato fluido. Qualora la pompa fosse stata immagazzinata in un ambiente con temperatura inferiore
a 0°C assicurarsi che la quantità di acqua presente nel corpo pompa sia allo stato liquido prima di azionare la
pompa stessa.
b. Rispettare le nor me in vigore nei diversi paesi per quanto riguarda l’installazione elettrica (Fig. 4).
Se il cavo di alimentazione è privo di spina elettrica, l’apparecchiatura deve essere collegata alla rete di
alimentazione tramite un inter r uttore onnipolare sezionatore avente una distanza minima tra i contatti di
mm. 3. Prima di accedere ai dispositivi di collegamento, tutti i circuiti di alimentazione debbono esse re
interrotti.
Fare attenzione al conduttore
Giallo/Verde di protezione
Deve essere collegato al conduttore
di protezione della rete di alimentazione.
Fig. 4
c Ubicare la pompa come in figura 5 tenendo presente che essa può essere fissata sia sotto che sopra il
livello del liquido da dosare entro il limite massimo di 2 metri. Il punto di iniezione deve essere collocato sempre
più in alto del liquido da iniettare. Non installare la pompa direttamente sul serbatoio in quanto alcuni
additivi sviluppano vapori che possono danneggiare l’apparecchiatura. Per una corretta installazione vedi
fig. 12.
Se l’impianto da trattare lavora alla pressione atmosferica (additivazione a scarico libero) ed il
serbatoio dell’additivo deve essere assolutamente posizionato più in alto del punto di iniezione (Fig. 6),
controllare perio dicamente la funzionalità della valvola di iniezione, in quanto la sua eccessiva usura potrebbe
por tare all’im missione dell’additivo nell’impianto per caduta (anche ad apparecchiatura fer ma). Se il
problema dovesse per manere, inserire una valvola di contropressione C oppor tunamente tarata tra la
pompa dosatrice ed il punto di iniezione (Fig. 6). Per liquidi che emanano esalazioni aggressive, non
installare la pompa sopra al serbatoio a meno che tale serbatoio risulti chiuso er meticamente.
d. Il raccordo di mandata rimar rà sempre nella par te superiore della pompa da cui partirà il tubetto che va
all’im pianto da trattare. Il raccordo di aspirazione di conseguenza risulterà sempre nella par te inferiore
della pompa, dove ver rà montato il tubetto con il filtro che va al contenitore del liquido da dosare.
Fig. 7
e. Sfilare la due capsule rosse di protezione dai raccordi, inserire fino in fondo i tubetti sui relativi attacchi
conici
e bloccarli con le apposite ghiere di fissaggio (Fig. 7).
Fig. 6Fig. 5

8
Fig. 8
Nel caso in cui per qualsiasi motivo la pompa dovesse essere tolta dall’impianto, si consiglia di riutilizzare le
capsule di protezione, onde evitare indebite fuoriuscite di liquido dal corpo pompa.
f. Adescamento della pompa: qualora la pompa sia dotata di valvola di spurgo collegare il tubetto di mandata e
seguire la sequenza mostrata in fig.8.
8 A – svitare la manopola di spurgo.
8 B – Con la pompa in funzione mantenere aperta la valvola di spurgo B fino a quando sarà uscita tutta l’aria
Contenuta nel tubo e nel corpo pompa.
8 C – Chiudere il rubinetto di spurgo.
In caso di difficoltà nell’innescare, aspirare con una siringa dal raccordo di spurgo e diminuire il numero delle
pulsazioni
qualora la pompa non sia fornita di valvola di spurgo, aspirare dal raccordo di mandata con una
nor male siringa e con la pompa il funzione, fino a che non si vedrà salire il liquido nella siringa o nel tubetto
di aspirazione . Per il colle gamento raccordo di mandatasiringa, usare uno spezzone di tubo di aspirazione.
g. Evitare curve inutili sia sul tubo di mandata che su quello di aspirazione.
h. Applicare sulla condotta dell’impianto da trattare, nel punto più idoneo per effettuare l’iniezione del prodot to
da dosare, un raccordo da 3/8” gas femmina. T ale raccordo è escluso dalla for nitura. A vvitare la valvola di
iniezione
nel raccordo utilizzando come guar nizione del Nastro T eflon® ( Fig. 9.) Connettere il tubetto
all’attacco conico della valvola d’iniezione e bloccarlo con l’apposita ghiera G. La valvola di iniezione è anche
valvola di non ritorno.
N.B.
L ’anello di tenuta D non deve essere tolto.
3.1 -
SCHEMA DI MONT AGGIO V ALVOLA DI INIEZIONE
Fig. 9

9
I
T
ALIANO
4.0 - MANUTENZIONE
1.
Controllare periodicamente il livello del serbatoio contenente la soluzione da dosare,
onde evitare che
la pompa funzioni a vuoto; anche se in questo caso
l’apparecchiatura non
subisce alcun danno, si consiglia comunque questo controllo
per evitare danni derivanti dalla mancanza di additivo nell’impianto.
2. Controllare almeno ogni 6 mesi il funzionamento della pompa, la tenuta delle viti e
delle guar nizioni, per liquidi par ticolar mente aggressivi effettuare controlli anche più
frequenti, controllare in par ticolare la con- centrazione dell’additivo nell’impianto; una
riduzione di tale concentrazione potrebbe essere deter minata dalla usura delle
valvole (che in tal caso vanno sostituite facendo attenzione nel rimontarle come in Fig.
10) o dall’intasamento del filtro che va pulito come al successivo punto 3.
3. Il Produttore consiglia di pulire periodicamente la par te idraulica (valvole e filtro). Non è
possibile stabilire l’inter vallo di tempo entro il quale effettuare tale pulizia perché
dipende
dal tipo di applicazione, e nemme no quale reagente utilizzare perché
dipende
dall’additivo usato.
ATTENZIONE: per il serraggio delle quattro viti
utilizzare un giravite dinamometrico, impostando
come forza di serraggio 180 ÷200 Nxcm.
Fig. 10
Premesso ciò possiamo suggerire come inter venire se la pompa lavora con ipoclorito di sodio
(caso
più frequente):
a. Assicurarsi che la stessa sia disattivata elettricamente (entrambe le polarità)
staccando i conduttori dai punti di contatto della rete attraverso un inter r uttore
onnipolare con distanza minima tra i contatti di mm 3.
b. disconnettere il tubetto di mandata dall’impianto
c. togliere il tubetto di aspirazione (con filtro) dal serbatoio ed immergerlo in acqua pulita
d. alimentare la pompa dosatrice e farla lavorare con acqua 5÷10 minuti
e. con la pompa disinserita immergere il filtro in una soluzione di acido cloridrico ed
attendere che l’acido ter mini la sua azione di pulizia
f. alimentare di nuovo la pompa facendola lavorare con acido cloridrico per 5 minuti
realizzando
un circolo chiu so con aspirazione e mandata immersi nello stesso
contenitore
g. ripetere l’operazione con acqua
h. collegare di nuovo la pompa dosatrice all’impianto.
5.0 - NORME PER L ’ADDITI V AZIONE CON ACIDO SOLFORICO (MAX 50%)
In questo caso è indispensabile tener presente quanto segue:
1. sostituire il tubetto PVC cristal flessibile di aspirazione con un tubetto in polietilene semi rigido di m andata.
2. togliere preventivamente dal corpo pompa tutta l’acqua presente ( se questa si miscela con l’acido
solforico
genera una for te quantità di gas con conseguente sur riscaldamento della zona interessata
ar recando danni alle valvole ed al corpo pompa ).
Per effettuare questa operazione, se l’apparecchiatura non è fissata all’impianto si può farla pulsare per
pochi secondi (15-30) tenendola capovolta e senza tubetti collegati ai raccordi, se ciò è impossibile smontare
e rimon tare il corpo pompa (Fig. 10), attraverso quattro viti di fissaggio.

10
6.0 - POMP A DOSA TRICE MANUALE
Por tata regolabile manualmente tramite un potenziometro che inter viene sulla frequenza delle iniezioni.
6.1 - COMANDI (Fig. 11)
6.2 -
SCHEMA DI IMPIANTO TIPICO
6.3 -
CORREDO
Fig. 12
6.4 - ALLARME DI LIVELLO (fig. 13)
Sulla pompa dosatrice è presente un connettore per il collegamento di una sonda di livello (a richiesta).
Quando il livello del prodotto da dosare, all'interno del serbatoio, è troppo basso il contatto di livello si chiude e dopo
5 secondi la pompa dosatrice va in allarme, a seguito del quale si arresta l’elettromagnete.
I
P
LM
E
V
D
C
B
A
T
GH

11
I
T
ALIANO
7.0 - CABLAGGI E FUNZIONI DEI CONNETTORI SERVIZI
Fig 13
Posizione 1

• 12 •
Unità di mi su ra della tem p erat ur a espressa in Cel s iu s
Unità di mi su ra della tem p eratu r a espressa in F a hr enheit
P e r ce n tuale por tata
Tipo di mi su ra s elezionata
Tipo di mi sur aselezi on ata
In te rv e n t o A lcali n o/ Oss idante/ D i r ett o
In
te rv e n t o Acido/Riducente/Inverso
Impulsi/minuto
Visualizzazione valori numerici
8.0 - DESCRIZIONE DISPLAY
Allarme di sovr adosaggi o
Ritardo mi su ra all'accensione
Definizione
S etpoint
Allarme di livello
Impos tazi o ne allarmi
Impos tazi o ne del ti po di me nu
Fu
nzionament o pompa modo ON-OFF
F unzionament o pompa modo proporzionale
I mpostazi on eam p iezza iste r e s i
Pun ti di mi su ra
Calibrazione st ru me n t o
Impostazioni ge n e r ali dello str u ment o
Im pos tazio n etem po di attivazione st r ument o
Attivazione funzione di reset st ru mento
Scelta di r ezione inte rv ento
M assima fr equenza impulsi basata su lma ss im o valore della mi su ra
Or e:mi n uti: s econdi

• 13 •
I
T
ALIANO
8.1 - INDICAZIONE DEI PARAMETRI E DELLE FUNZIONI IMPOSTABILI (Impostazioni di fabbrica pH)
FUNZIONE
Definizione Setpoint
Definizione
Isteresi
Scelta del tipo di intervento
Scelta intervento Manuale/Automatico
Valore
misura alla max frequenza pompa in modo "AUTO"
Taratura primo punto della retta di misura
Taratura secondo punto
della retta di misura
Definizione Allarme di minima misura
Definizione Allarme di massima misura
Definizione Allarme sovradosaggio (a tempo)
Selezione
misura da visualizzare (pH, RX)
Scelta visualizzazione temperatura °C o °F
Scelta modalità controllo temperatura (manuale-auto)
Definizione
ritardo attivazione all'accensione
Definizione
ritardo uscita menu calibrazione
VALORI DI FABBRICA
7,2
0,1
Acido
Manuale
Setpoint +
1pH
-------
-------
0,00
14,00
99:59 h:m
pH
°C
Manuale -25 ° C
00:03 m:s
05:00 m:s
8.2 - CARATTERISTICHE PECULIARI
PARAMETRO
T emperatura d'esercizio
Corrente massima su contatti uscita relè
Misura pH
Misur
a RX ( mV )
VALORE
0÷40°C
6A
carico resistivo; 1A carico induttivo
0÷14 (0,01 pH)
-1000
÷ +1400 (±1 mV)

• 14 •
Menu Calibrazione
Menu Allarmi
9.0 - PROGRAMMAZIONE
A ttr averso il panne llo comandi fron tale della pompa è possibile impostare e modificare tutti i parametri di pro -
grammazione e le modalit à di funzionamento della pompa .
9.1 - SETUP DELLA POMPA
La prima operazione da svolgere è quella di definire il parametro che intendiamo controlla re e mi surare ( p H o m V
RX)
.
Alla
prima accensione, sul display compare la revisione del
firmware, subito dopo la dicitura
SETUP ed il parametro
controllato che lampeggia (impostazione di fabbrica:
pH ).
In questa fase è possibile scegliere il tipo di menu su cui agire
mediante
il tasto OK .
Dopo aver conferma t ocon il t asto OK la m i sura sce l ta la
pompa si pone
i n modal it àdi m i sura esul disp l ay appar i rà
il
va l ore associato.
Premere il tasto OK per entrare nei menu ; il primo che
viene visualizzato
è il menu SETPOINT, utilizzando i tasti
+ e - si scorre attraverso i 3 menu principali.
Menu Setpoint

• 15 •
I
T
ALI
A
NO
Per entrare nel menu SETUP sc o rrere mediante i tasti + e -
fino a che non viene visualizzato sul display, quindi premere il
tasto OK per confermare.
9.1.1 - S elezione tipo di misura
Una volta premuto il tasto OK lo strumento permette la scelta
del tipo misura da effettuare.
Utilizzare i tasti + e - per scorrere attraverso le 2 possibilità: pH, mV RX .
Dopo aver scelto il tipo di misura da controllare, premere il tasto
OK per confermare.
9.1.2 - Scelta scala di visualizzazione della temperatura
Alla pressione del tasto OK si prosegue nel menu SETUP, è possibile sele-
zionare due tipi diversi di visualizzazione per
la misura della temperatura:
Gradi Celsius (°C) oGradi Fahrenheit (°F).
Utilizzare i tasti + e - per scegliere la scala della temperatura.
Una volta impostata la scala desiderata premere il tasto OK per
confermare.
9.1.3 - Compensazione in temperatura
Definire il valore di temperatura al quale si suppone che lavori
l'impianto, azio
nando i tasti + e -. Dopo aver definito tale valore,
confermarlo
premendo il tasto OK .

• 16 •
9.1.4 - Ritardo attivazione pompa
Per risolvere i problemi dovuti all'inerzia di alcuni elettrodi o installazioni in impianti, lo strumento integrato nella pompa ha la
possi- bilità di regolare il tempo di ritardo dall'accensione al controllo dei parametri di misura.
Utilizzare i tasti + e - per scegliere il valore desiderato (0÷1min=step
di 1secondo; 1÷5min=step 15secondi; 5÷99min=step 1min)
Dopo aver scelto il valore di minuti e secondi confermare tramite
il tasto OK . Il tempo massimo impostabile è 99 minuti, 00 secondi.
