ETI 54677441 User manual

USE AND CARE GUIDE
4 FT. LED HIGH OUTPUT WRAP LIGHT
Questions, problems, missing parts?
Call ETi SSL Customer Service
9 a.m. – 5 p.m., EST, Monday - Friday
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
THANK YOU
We appreciate the trust and confidence you have placed in ETi through the purchase of this LED light. We strive to continually create quality
products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing ETi!
Model #
54677441
Part #
WR-4-57-940-MV-D

2
Table of Contents
Table of Contents ...................................2
Safety Information ..................................2
Warranty ..........................................2
Pre-Installation.....................................3
Planning Installation ...............................3
Tools Required ....................................3
Package Contents .................................4
Hardware Included.................................4
Installation ........................................5
Care and Cleaning .................................10
Troubleshooting ...................................10
Safety Information
WARNING: Carefully read and understand the information
given in this manual before beginning the assembly and
installation. Failure to do so so could lead to electric shock,
fire, or other injuries which could be hazardous or even fatal.
WARNING: Ensure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn off the
circuit breaker.
WARNING: Changes or modifications not expressly approved
by the party responsible for compliance could void the user’s
authority to operate the equipment.
NOTICE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15B of the FCC Rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
ƑReorient or relocate the receiving antenna.
ƑIncrease the separation between the equipment and the receiver.
ƑConnect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
ƑConsult the dealer or an experienced radio/TV technician for help.
Warranty
This product is warranted for a period of 5 years from the date of original purchase against defects in materials and workmanship. If this
product should fail to operate due to defects in material or workmanship within 60 months of purchase, see www.ETiSSL.com for details.
This product will be repaired or replaced, at ETi’s option. This warranty is expressly limited to repair or replacement of product, and liability
for direct, incidental, or consequential damages is hereby expressly excluded. Some states do not allow exclusions of direct, incidental or
consequential damages, so the above limitation of exclusion may not apply to you. This warranty gives the consumer specifc legal rights,
which vary from state to state. WARRANTY IS VOID IF PRODUCT IS NOT USED FOR THE PURPOSE WHICH THIS PRODUCT IS MANUFACTURED.

3
Please contact 1-855-384-7754 or further assistance.
If you are unfamiliar with electrical installations, we recommend you contact a qualified electrician to do the installation.
Pre-Installation
PLANNING INSTALLATION
Before beginning assembly, installation or operation of product, make sure all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to assemble, install or operate the product. Contact customer service
for replacement parts.
NOTE: Keep your receipt and these instructions for proof of purchase.

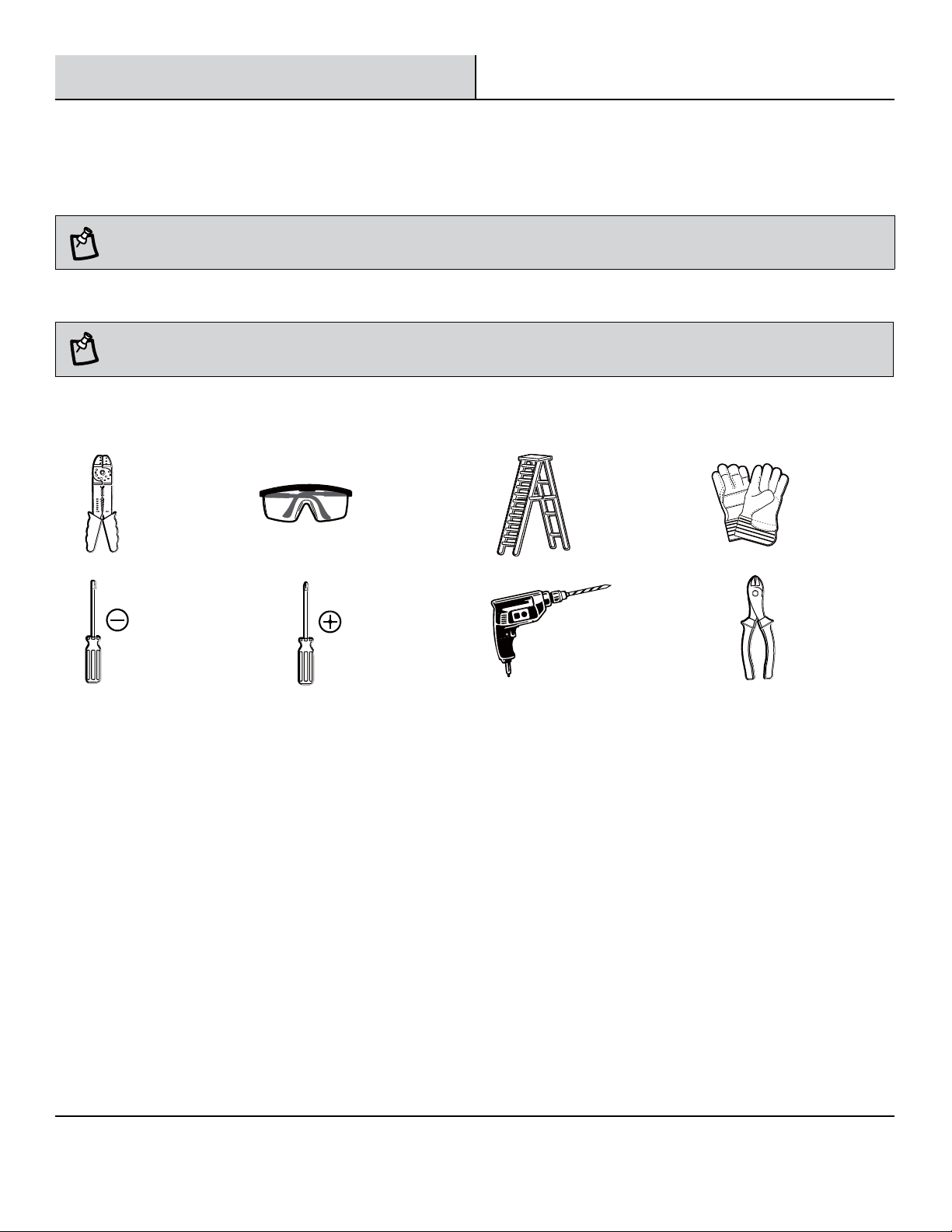

TOOLS REQUIRED
Wire
Strippers
Safety
Goggles Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Power Drill
with drill bits
Wire
Cutters
NOTE: Two people are recommended for the installation of this light fixture.
www.ETiSSL.com

4

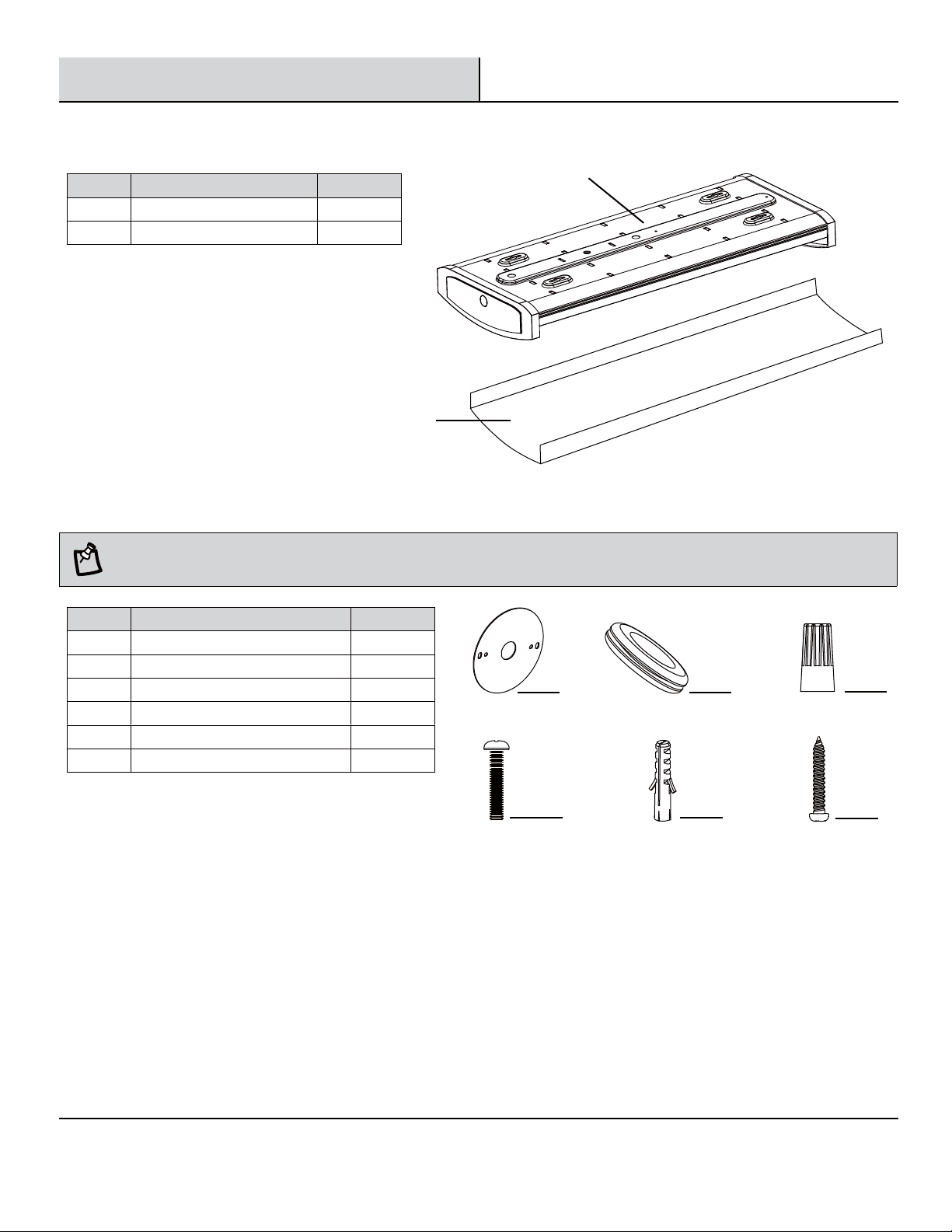

PACKAGE CONTENTS
Part Description Quantity
A LED Wrap Light Housing 1
B LED Wrap Light Diffuser 1
B
Part Description Quantity
AA Mounting Bracket 1
BB Gasket 1
CC Single Wire Connector 5
DD Electrical Box Screw 2
EE Drywall Anchor 4
FF Mounting Screw 4
HARDWARE INCLUDED
AA
NOTE: Hardware not shown to actual size.
Pre-Installation (continued)
A
BB CC
DD EE FF

5
Please contact 1-855-384-7754 or further assistance.

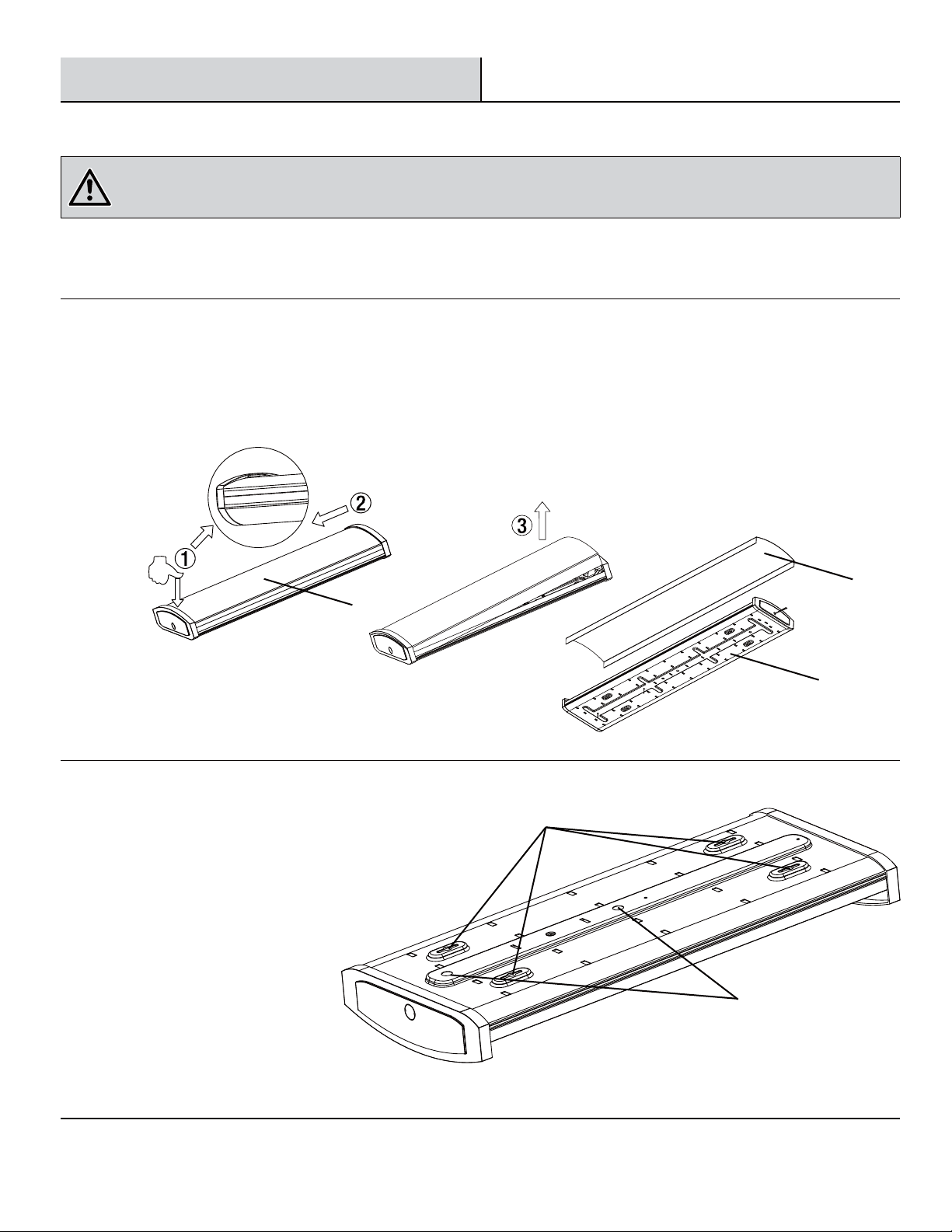

1 Separating the diffuser from the housing
ƑPress down gently on one end of the diffuser (B) until you meet with resistance from the bottom of the end cap of the housing (A).
ƑSlide the diffuser (B) toward the end being pressed down.
ƑLift the diffuser (B) from the other end, removing it from the housing (A).
2 Marking the mounting location
ƑWith help from another person, temporarily
hold the fixture housing (A) up to the ceiling to
determine the best mounting position and which
knockout hole to use for wiring the fixture.
ƑMark four keyhole locations for mounting.
WARNING: RISK OF ELECTRIC SHOCK. Ensure the electricity to the wires you are working on is shut off. Either remove the fuse or turn off the
circuit breaker before removing the existing light fixture or installing the new one.
Installation
Select a suitable location that can support the weight of the fixture. Determine the method of mounting before drilling.
With power disconnected to your electrical box, remove the existing fixture. Make a sketch of how the current fixture is wired (by wire
color) or mark the wires with masking tape and a pencil so you will know how to properly reconnect the wires to the new LED light fixture.
B
Keyholes
A
Knock out holes
B
www.ETiSSL.com

6
Installation (continued)
AA
ƑFeed the electrical connection wires through any knock
out hole and then through the mounting bracket (AA). The
connection wires can be held in place by the metal tabs,
if needed.

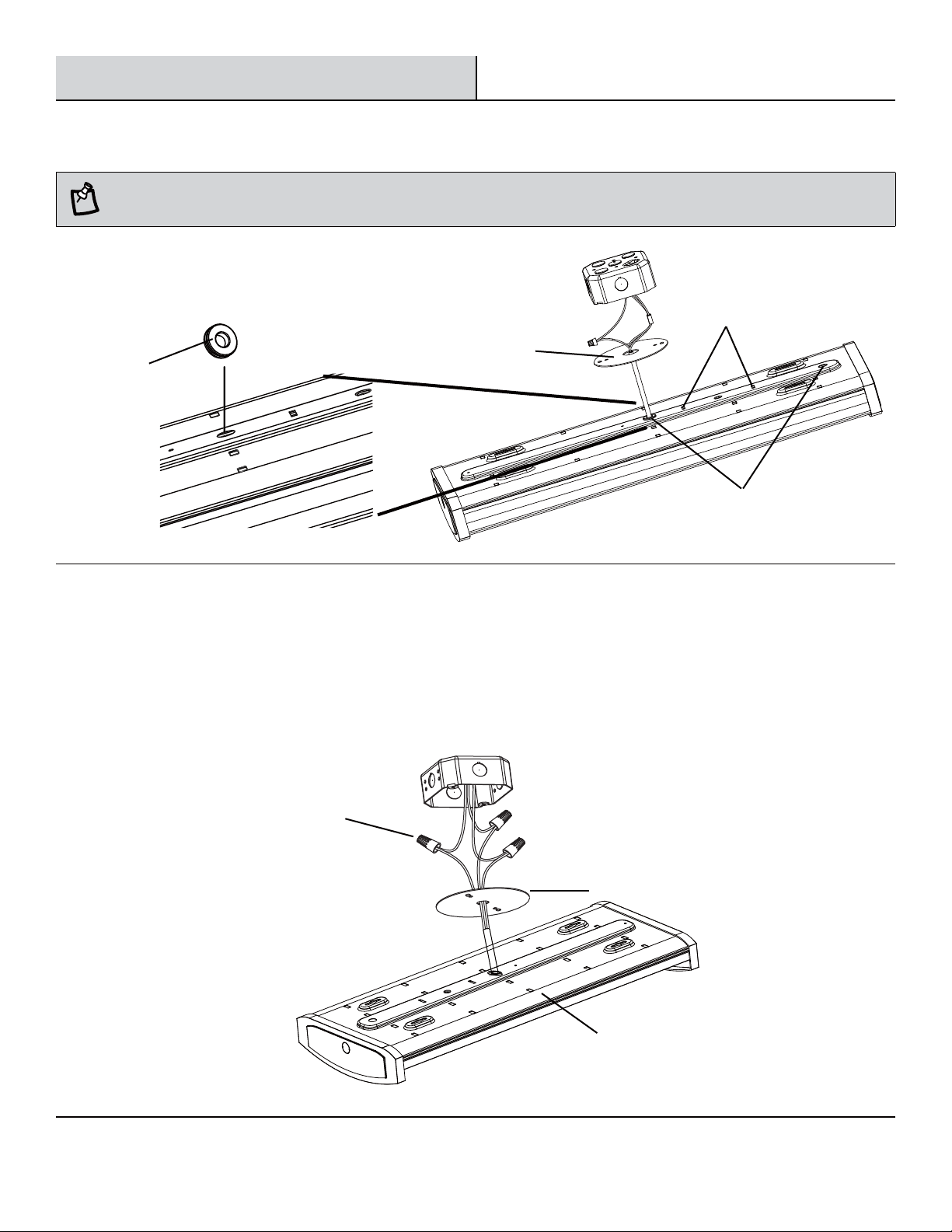

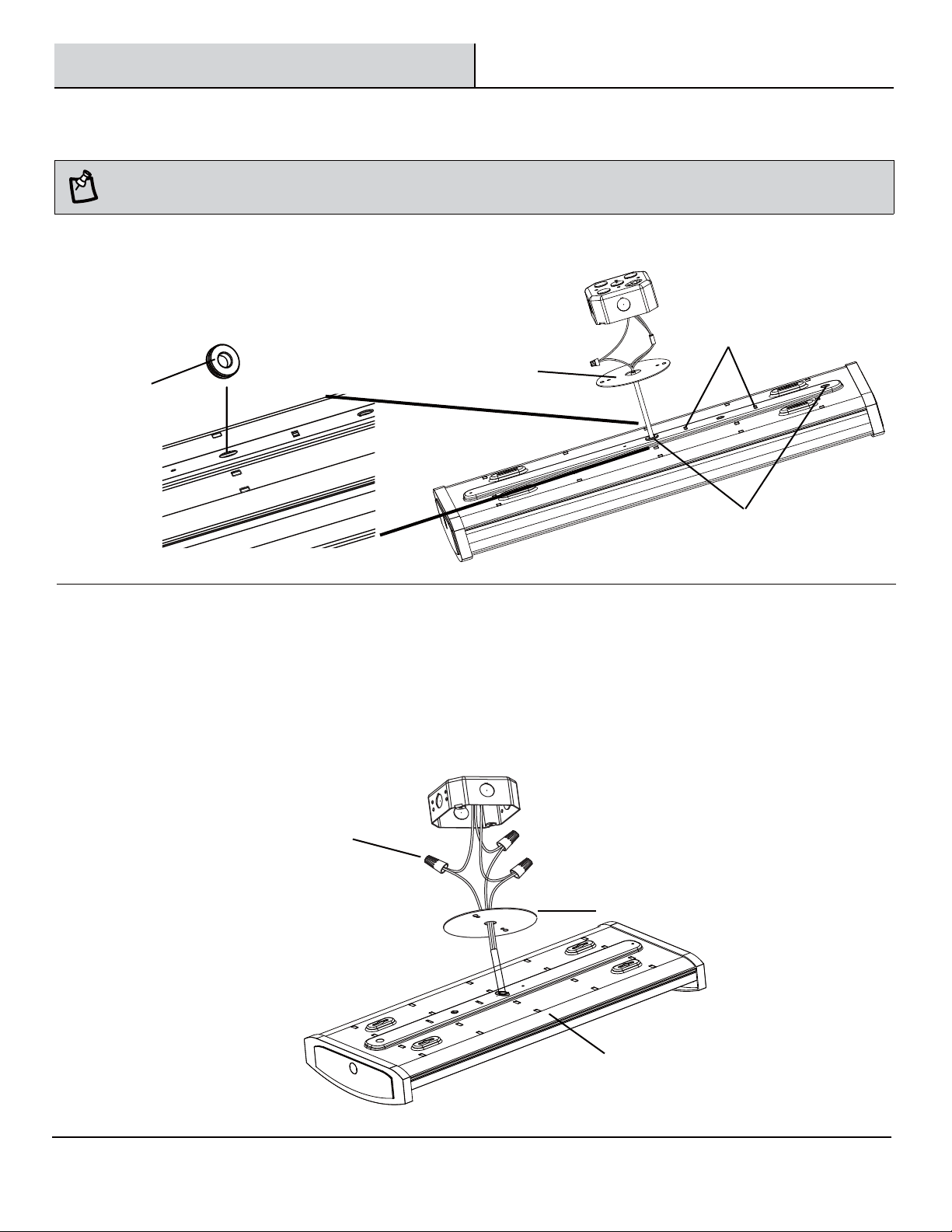

3 Feeding the wires
NOTE: Put the gasket (BB) on any knock out hole of the fixture to better protect the wires.
4 Connecting the wires
ƑConnect the hot and neutral (black and white) wires from the housing (A) to the same color wires from the
electrical box.
ƑCover the wire connection using the single wire connector (CC).
ƑConnect the green wire from the housing (A) to the grounding wire from the electrical box. Secure together
using a single wire connector (CC).
BB
Metal tabs
Knock out holes
CC
AA
A

7
Please contact 1-855-384-7754 or further assistance.
Installation (continued)
5 Attaching the housing to the ceiling
ƑDrill a 1/8 in. pilot hole into the screw locations marked on the ceiling. You can also use an awl or nail to dimple the screw holes.
ƑInstall a drywall anchor (EE) and a mounting screw (FF) in each drilled mounting hole, but do not tighten fully.
ƑAlign the 4 mounting keyholes on the housing (A) with the 4 mounting screws in the ceiling. Once the screw heads are through the
large ends of the keyholes, slide the housing until the heads of the screws slide into the narrow ends of the keyholes.
ƑFinish tightening the mounting screws (FF) until the fixture housing (A) is tightly secured to the mounting surface.
NOTE: The drywall anchors (FF) are only to be used for mounting the fixture onto plaster or drywall surfaces.
EE
FF
A
AA
www.ETiSSL.com

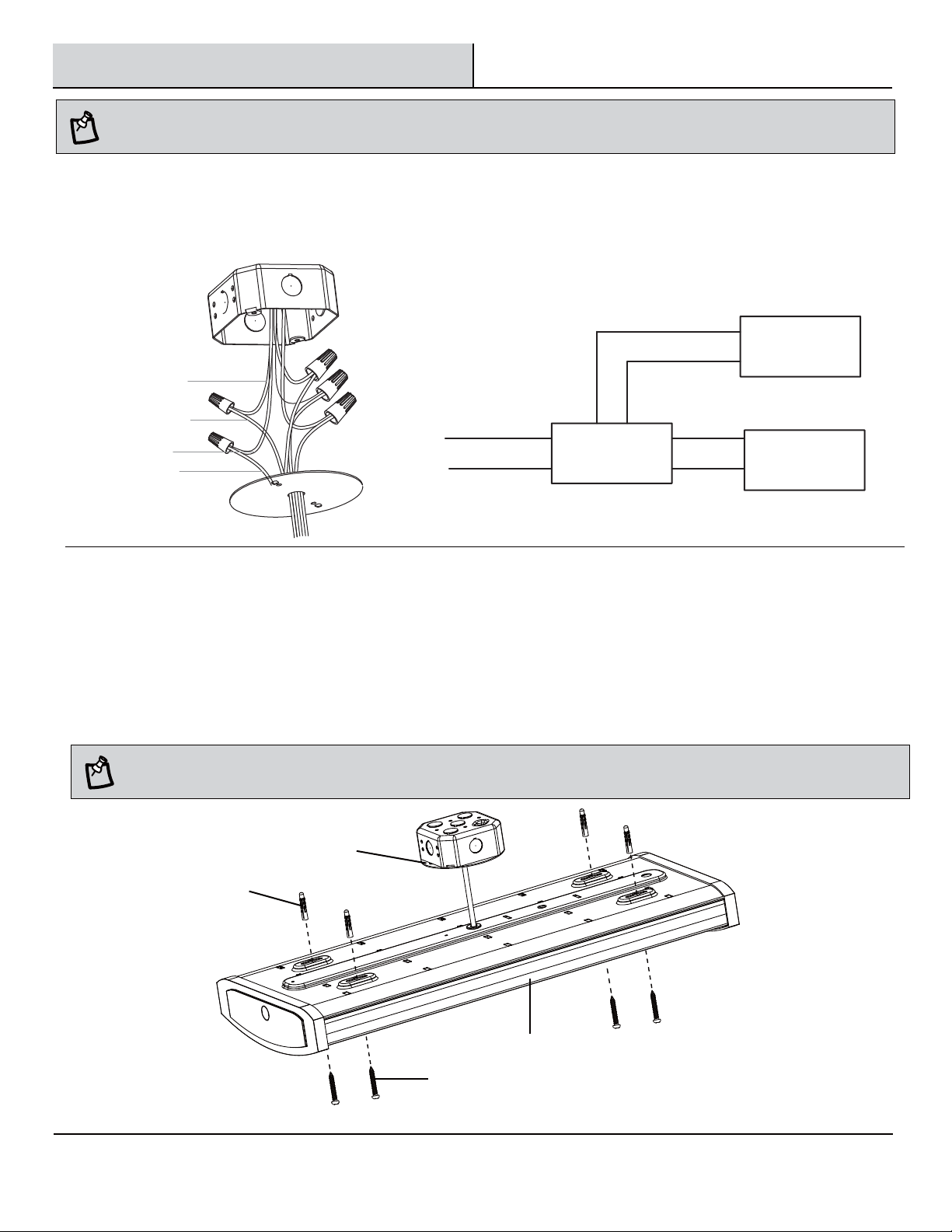

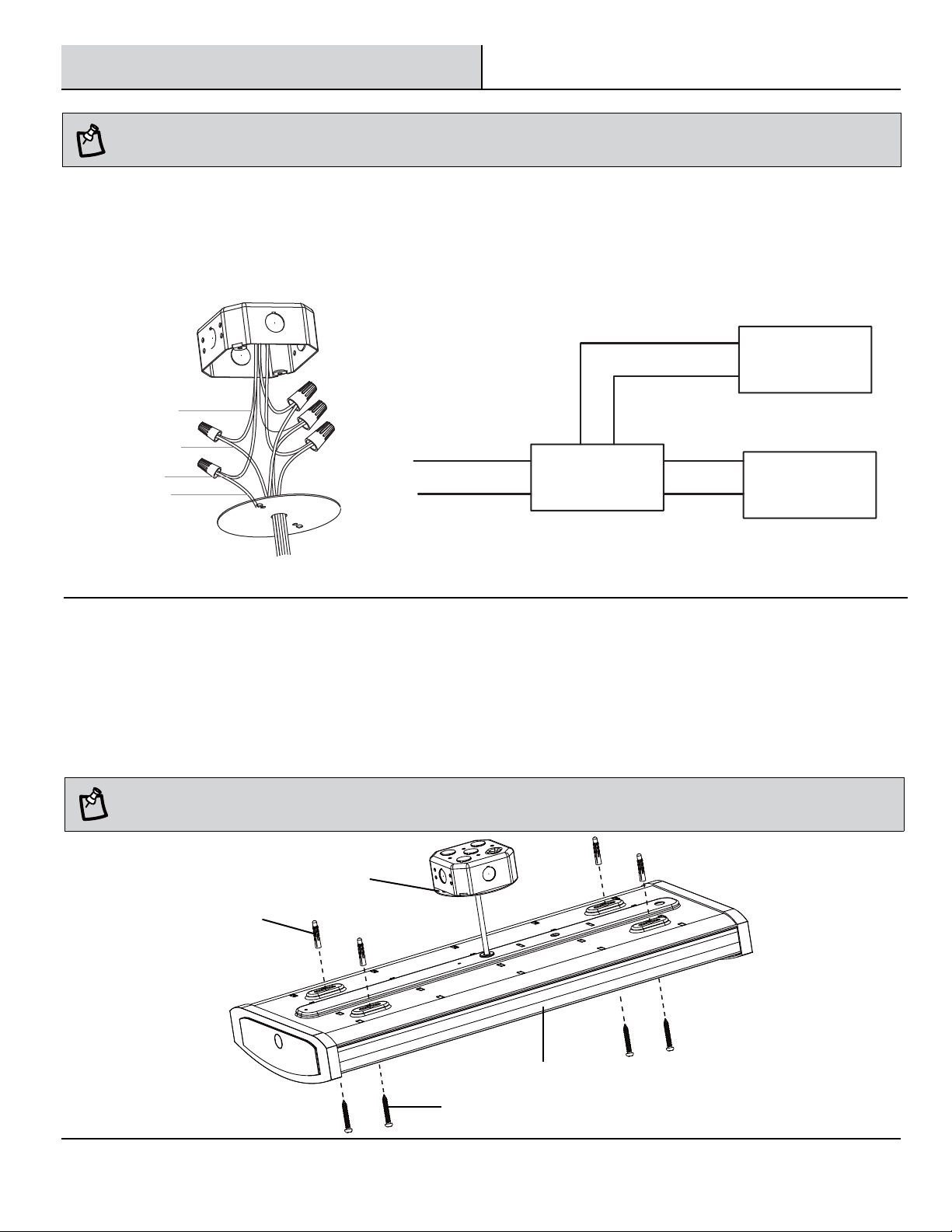

Purple(+)
Black(+)
White(-)
Green(E)
Anode(+)
Gray(-)
Cathode(-)
Connect the black wire and wire L together.
Connect the white wire and wire N together.
Connect the green wire and earth wire together.
Connect the purple wire and the anode of the dimmer, and connect the gray wire and the cathode of the dimmer.
Finally, fix all of them with single wire connector (CC).
□
□
□
□
□
Dimmer
0-10V
-
LED Power (DRIVER)
DIM+
DIM+
DIM-
LED lamp panel
LED+
LED-
N
L
NOTE: Please refer to below wire and curcuit diagram if end user has demand for the 0-10V dimmer installation.

Installation (continued)

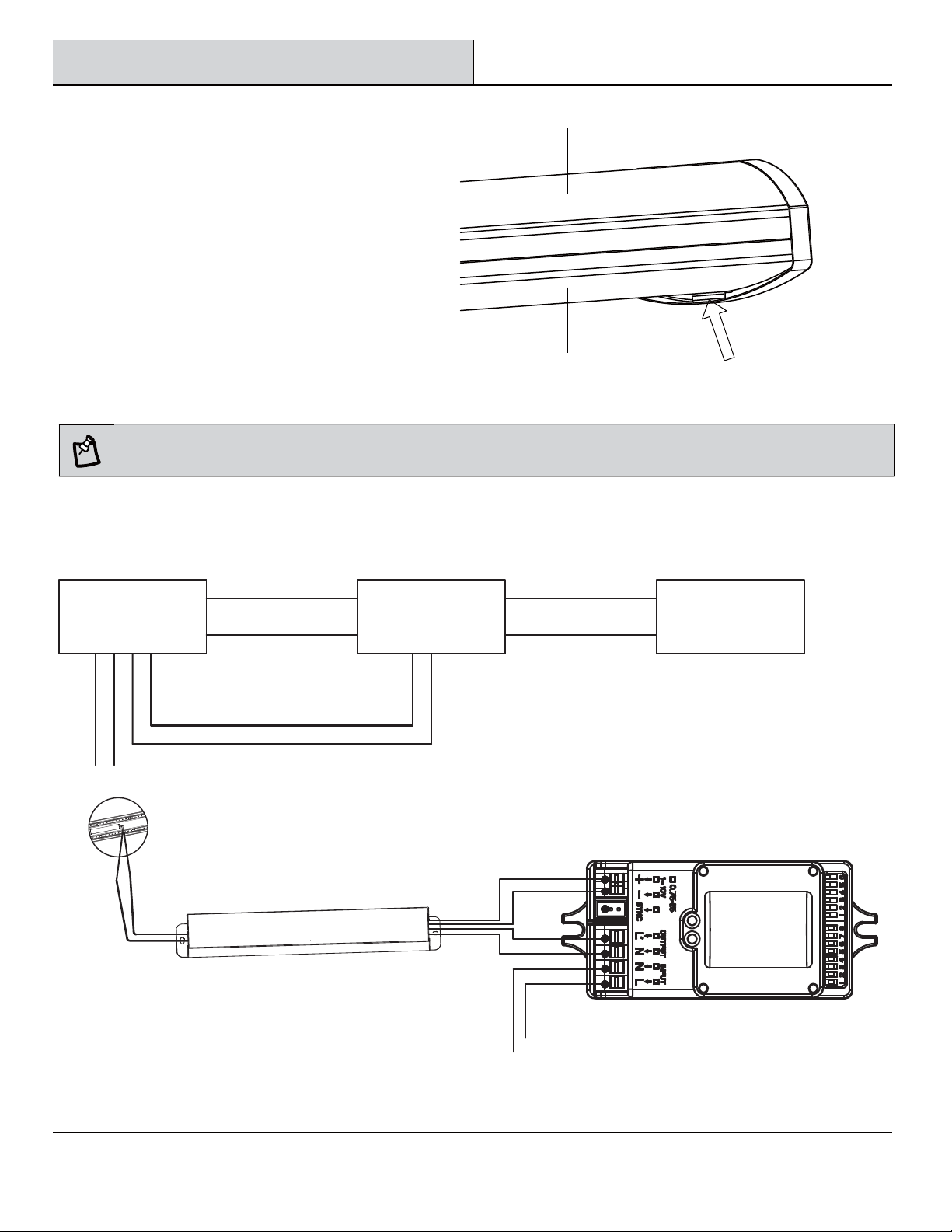

6 Attaching the diffuser to the
housing
ƑInsert one end of the diffuser (B) into the
end cap of the housing (A) to the bottom of
the limit part.
ƑPush the other end of the diffuser (B) to the
top of the limit part on the opposite end cap.
ƑRestore power to the electrical box.
Turn on the light switch on to activate the fixture.
B
A
Limit part
8
When the sensor is 0-10V step-dimming with LED power supply, circuit wiring diagram is as below.Ƒ
0-10V LED Power (DRIVER)
drive+
drive-
DIM+
DIM-
DIM+
DIM-
N
N
L’
L
N
L
Step-dimming
Motion Sensor LED lamp panel
LED+
LED-
NOTE: This wrap light is compatible for motion sensor, and below circuit wiring diagram is for two types of motion sensor. For the sensor, we
suggest to use ETI SSL brand model: 90600145 (ON/OFF) and 90600144 (0-10V).
LED+
LED- 0-10V
Motion Sensor
L’ (Black)
L (Black)
N (White)
N (White)
LED DRIVER
B+ (Anode)
B- (Cathode)

9
When the sensor is ON/OFF (also plus LED power supply), circuit wiring diagram is as below.
Ƒ
NL’
N
L
NL
Motion Sensor
（ON/OFF）LED Power (DRIVER)
drive+
drive-
DIM+
DIM-
LED lamp panel
LED+
LED-
LED+
LED-
L’ (Black) L (Black)
N (White) N (White)
(ON/OFF)
Motion Sensor
LED DRIVER
B+ (Anode)
B- (Cathode)
Please contact 1-855-384-7754 or further assistance.
www.ETiSSL.com

10
Care and Cleaning
CAUTION: Before attempting to clean the fixture, disconnect the power to the fixture by turning the breaker off or removing the fuse from
the fuse box.
ƑClean the fixture with a soft, dry cloth.
ƑDo not use cleaners with chemicals, solvents, or harsh abrasives.
ƑDo not use liquid cleaner on the LEDs, LED driver, or wiring inside the light fixture.
Troubleshooting
WARNING: Before doing any work on the fixture, disconnect power to the light fixture.
Minor problems often can be fixed without the help of an electrician.
Problem Possible Cause Solution
The fixture will not light. The power is off. Ensure the power supply is on.
The circuit breaker is off. Ensure the circuit breaker is in the on position.
There is a bad connection. Check to ensure proper wire connections are made. Contact a
qualified electrician.
There is a defective switch. Contact a qualified electrician.
The fuse blows or the circuit
breaker trips when the light is
turned on.
The wires are crossed or the
power wire is grounding out. Check the wire connections. Contact a qualified electrician or call ETiSSL customer service
1-855-348-7754.
Questions, problems, missing parts?
Call ETi SSL Customer Service
9 a.m. – 5 p.m., EST, Monday - Friday
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
Retain this manual for future use.

GUIDE D’UTILISATION ET D’ENTRETIEN
LUMINAIRE ENVELOPPANT À DEL DE
HAUTE INTENSITÉ, 122 CM (4 PI)
Questions, difficultés, pièces manquantes?
Téléphonez au service à la clientèle de ETi SSL Customer Service
9 a.m. – 5 p.m., HNE, du lundi au vendredi,
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
MERCI
Nous apprécions la confiance que vous avez accordé à la ETi en achetant ce luminaire à DEL. Nous cherchons
continuellement à créer des produits de qualité visant à améliorer le décor de votre foyer. Consultez notre gamme complète de produits
pour vos projets de rénovation au foyer. Nous vous remercions d’avoir choisi ETi!
Modèle #
54677441
Partie #
WR-4-57-940-MV-D

12
Table des matières
Table des matières .................................12
Consignes de sécurité ..............................12
Garantie..........................................12
Avant l’installation .................................13
Planification de l’installation ........................13
Outils requis.....................................13
Contenu de l’emballage............................14
Quincaillerie fournie...............................14
Installation .......................................15
Entretien et nettoyage ..............................20
Guide de dépannage................................20
Consignes de sécurité
AVERTISSEMENT : Lisez et comprenez bien les
renseignements fournis dans ce manuel avant de procéder à
l’assemblage et à l’installation. Un manque à le faire pourrait
mener à un risque de choc électrique, d’incendie ou de
blessures qui pourraient être graves, voire même mortelles.
AVERTISSEMENT : Assurez-vous de couper le courant au
circuit sur lequel vous travaillerez. Enlevez le fusible ou coupez
le disjoncteur.
AVERTISSEMENT : Tout changement ou toute modification
non expressément approuvée par la partie responsable de la
conformité peut rendre nulle l’autorisation de l’utilisateur
d’utiliser l’équipement.
AVIS: Ce dispositif a été testé et se trouve en deça des limites pour
un dispositif numérique de Classe B aux termes de la section 15B
des règlements de la FCC. Ces limites servent à offrir une protection
raisonnable contre une interference nocive dans une installation
résidentielle.
Ce dispositif génère, utilise et peut irradier une énergie de fréquence
radio; s’il n’est pas installé et utilisé conformément aux directives, il peut
causer une interférence nocive aux communications radio. Il n’est toutefois
pas garanti qu’aucune interférence ne surviendra dans une installation
particulière. Si le dispositif cause une interférence nuisible à la réception
radio ou télé, ce qui peut être établi en éteignant et rallumant le dispositif,
on conseille à l’utilisateur de tenter de remédier à la situation en utilisant
ƑRéorienter ou déplacer l’antenne réceptrice.
ƑAugmenter la distance entre le dispositif et le poste récepteur.
ƑBrancher l’équipement dans une prise de courant sur un circuit autre
que celui sur lequel le récepteur est branché.
ƑDemander conseil auprès du marchand ou d’un technicien en radio/télé.
Garantie
Ce produit est garanti contre les vices de matière et de fabrication pour une période de 5 ans à compter de la date d’achat originale. Si le
produit ne fonctionne pas à cause d’unvice de matière ou de fabrication dans les 60 mois suivant son achat, consultez www.ETiSSL.com
pour de plus amples renseignements. Le produit sera réparé ou remplacé, à la discrétion d’ETi. Cette garantie est expressément limitée à
la réparation ou au remplacement du produit et toute responsabilité quant aux dommages directs, indirects ou fortuits est expressément
exclue. Certaines provinces ne permettent pas l’exclusion des dommages directs, indirects ou fortuits et la restriction ci-haut peut ne pas
s’appliquer dans votre cas. Cette garantie accorde au consommateur des droits particuliers qui peuvent varier d’une province à l’autre. LA
GARANTIE EST NULLE ET SANS EFFET SI LE PRODUIT EST UTILISÉ À DES FINS AUTRES QUE CELLES PRÉVUES POUR LE PRODUIT.

13
Si vous avez besoin d’aide, composez le 1-855-384-7754.
Si vous n’êtes pas familier avec les installations électriques, nous recommandons que l’installation soit faite par un électricien qualifié.
Avant l’installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer à assembler ou installer l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage avec la
nomenclature. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler, d’installer, ni d’utiliser l’article. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange.
NOTE : Gardez votre facture ainsi que ces instructions comme preuves d’achat.
OUTILS REQUIS
Pince à
dénuder
Lunettes
de sécurité Échelle Gants
Tournevis à
lame plate
Tournevis
à pointe
cruciforme
Perceuse électrique
avec mèche Coupe-fil
NOTE : Nous recommandons que l’installation de ce luminaire soit faite par deux personnes.

CONTENU DE L’EMBALLAGE
Pièce Description Quantité
A Boîtier du luminaire enveloppant à DEL 1
B Diffuseur du luminaire enveloppant à DEL 1
B
Pièce Description Quantité
AA Support de montage 1
BB Joint d’étanchéité 1
CC
DD
EE
Connecteur simple 5
Vis de boîte électrique 2
Ancrage pour placoplâtre 4
FF Vis de montage 4
QUINCAILLERIE FOURNIE
NOTE : La quincaillerie n’est pas illustrée à sa grandeur réelle.
Avant l’installation (suite)
A
14
AA BB CC
DD EE FF

15
1 Séparer le diffuseur du boîtier
ƑPressez délicatement sur une extrémité du diffuseur (B) jusqu’à ce que vous sentiez une résistance contre le bas de
l’embout du boîtier (A).
ƑPoussez le diffuseur (B) vers le point où vous appliquez une pression.
ƑSoulevez l’autre extrémité du diffuseur (B) puis retirez-le du boîtier (A).
2 Marquer les points de fixation
ƑAidé d’une autre personne, tenez temporairement
le boîtier (A) du luminaire contre le plafond pour
établir le meilleur endroit pour l’installation et le
trou à pastille à utiliser pour le câblage.
ƑMarquez la position des quatre trous oblongs.
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE. Assurez-vous d’avoir coupé le courant aux fils que vous toucherez. Enlevez le fusible ou
déclenchez le disjoncteur du circuit avant d’enlever le luminaire existant ou d’en installer un nouveau.
Installation
Choisissez un endroit convenable où le poids du luminaire peut être supporté. Déterminez le mode de fixation avant de percer des trous.
Une fois le courant coupé à la boîte électrique, enlevez le luminaire existant. Faites une esquisse du câblage du luminaire existant (par
couleur de fil) ou identifiez les fils avec un papier-cache et un crayon; vous saurez ainsi comment reconnecter les fils correctement au
nouveau luminaire à DEL.
B
Trous oblongs
A
Trous à pastille
B
Si vous avez besoin d’aide, composez le 1-855-384-7754.
www.ETiSSL.com

16
Installation (suite)
AA
ƑAcheminez les fils électriques dans un des trous à pastille
puis à travers le support de montage (AA). Au besoin, les
fils peuvent être retenus à l’aide des pattes métalliques.
3 Acheminer les fils
NOTE : Placez le joint d’étanchéité (BB) sur le trou à pastille utilisé afin de protéger les fils.
4 Effectuer les connexions
ƑConnectez le fil chargé et le fil neutre (noir et blanc) du boîtier (A) aux fils de même couleur dans la boîte électrique.
ƑExécutez la connexion à l’aide du connecteur simple (CC).
ƑConnectez le fil vert du boîtier (A) au fil de terre de la boîte électrique.
Fixez la connexion à l’aide du connecteur simple (CC).
BB
Pattes métalliques
Trous à pastille
CC
AA
A

17
Installation (suite)
Si vous avez besoin d’aide, composez le 1-855-384-7754.
www.ETiSSL.com
Violet(+)
Noir(+)
Blanc(-)
Vert(E)
l'anode(+)
Gris(-)
Cathode(-)
Connectez le l noir et le l L ensemble.
Connectez le l blanc et le l N ensemble.
Connectez le l vert et le l de terre ensemble.
Connectez le l violet et l'anode du gradateur, et connectez le l gris et la cathode du gradateur.
Enn, réparez-les tous avec des connecteur simple (CC).
□
□
□
□
□
Variateur
0-10V
-
LED Puissance (DRIVER)
FAIBLE+
FAIBLE+
FAIBLE-
Panneau de lampe LED
LED+
LED-
N
L
NOTE: Veuillez vous reporter au schéma ci-dessous et au schéma de circuit de l'utilisateur nal qui requiert l'installation du gradateur 0-10V.
5Fixer le boîtier au plafond
ƑPercez un trou de 3 mm (1/8 po) à chaque position de vis marquée sur le plafond. Vous pouvez aussi utiliser un poinçon ou un
clou pour pointer les trous de vis.
ƑPosez un ancrage à placoplâtre (EE) et une vis de montage (FF) dans chaque trou de montage, sans serrer la vis à fond.
ƑAlignez les 4 trous oblongs du boîtier (A) avec les 4 vis de montage au plafond. Une fois la tête des vis introduite dans la grande
ouverture des trous oblongs, faites glisser le boîtier pour ancrer la tête des vis dans la partie étroite des trous oblongs.
ƑFinissez le montage en serrant les vis de montage (FF) de façon à ce que le boîtier (A) repose fermement contre la surface de
montage.
NOTE : Les ancrages pour placoplâtre (EE) ne s’utilisent que pour la fixation sur une surface en plâtre ou placoplâtre.
EE
FF
A
AA

Installation (suite)
6 Poser le diffuseur sur le boîtier
ƑIntroduisez une extrémité du diffuseur (A) dans
l’embout du boîtier (A) jusqu’au fond du butoir.
ƑPoussez l’autre extrémité du diffuseur (B) dans le
haut du butoir de l’embout opposé.
ƑRemettez le circuit sous tension. Actionnez
l’interrupteur pour allumer le luminaire.
B
A
Butoir
18
Quand le capteur est 0-10V step-dimming avec alimentation LED appuyant, le schéma de câblage du circuit est comme ci-dessous.Ƒ
0-10V LED Puissance (DRIVER)
conduire+
conduire-
FAIBLE+
FAIBLE-
FAIBLE+
FAIBLE-
N
N
L’
L
N
L
Le capteur
(CAPTEUR) LED Panneau de lampe
LED+
LED-
NOTE: Remarque: cette lampe est compatible pour le capteur mouvement à step-dimming, et le schéma de câblage ci-dessous est destiné à
deux types de capteurs mouvement. Pour le capteur, Nous suggérons d'utiliser le modèle de marque ETI SSL: 90600145 (commutateur)
et 90600144 (0-10V).
LED+
LED- 0-10V
L’ ( Noir )
L (
Noir )
N (
Blanc )
N (
Blanc )
LED DRIVER
B+ (l'anode)
B- (Cathode)
Le capteur
(CAPTEUR)

19
Quand le capteur est le type de commutateur (aussi l'alimentation LED appuyant), le schéma de câblage du circuit est comme ci-dessous.Ƒ
LED Puissance (DRIVER)
NL’
N
L
NL
Le capteur
(CAPTEUR)
(Type de commutateur)
conduire+
conduire-
FAIBLE+
FAIBLE-
LED Panneau de lampe
LED+
LED-
LED+
LED-
LED DRIVER B- (Cathode)
Le capteur
(CAPTEUR)
(Type de
commutateur)
L’ ( Noir )L( Noir )
N (
Blanc )N (
Blanc )
B+ (l'anode)
Si vous avez besoin d’aide, composez le 1-855-384-7754.
www.ETiSSL.com

20
Entretien et nettoyage
MISE EN GARDE : Avant le nettoyage, coupez l’alimentation au luminaire en plaçant le disjoncteur en position hors tension ou en
enlevant le fusible de la boîte à fusibles.
ƑNettoyer le luminaire à l’aide d’un linge doux et sec.
ƑN’utilisez pas de nettoyants contenant des produits chimiques, des solvants ou des produits abrasifs forts.
ƑN’utilisez pas de nettoyant liquide sur la DEL, le transformateur ou les fils à l’intérieur du luminaire.
Dépannage
AVERTISSEMENT : Déconnectez le luminaire avant d’effectuer tout entretien.
Les problèmes mineurs peuvent souvent être réglés sans l’aide d’un électricien.
Problème Cause Possible Mesure Corrective
Le luminaire ne s’allume pas. Le luminaire est hors tension. Assurez-vous que le circuit est sous tension.
Le disjoncteur est en position d’arrêt. Assurez-vous que le disjoncteur est à la position
« ON ».
Les fils sont mal branchés. Assurez-vous que les fils sont bien branchés.
Faites appel à un électricien qualifié.
Un interrupteur est défectueux. Faites appel à un électricien qualifié.
TLe fusible saute ou le disjoncteur
se déclenche lorsque le luminaire
est mis sous tension.
Les fils sont croisés ou un fil
d’alimentation est mis à la terre. Assurez-vous que les fils sont bien branchés. Faites appel à un électricien qualifié ou téléphonez au
service à la clientèle de ETi 1-855-384-7754.
Questions, difficultés, pièces manquantes?
Téléphonez au service à la clientèle de ETi SSL Customer Service
9 a.m. – 5 p.m., HNE, du lundi au vendredi,
1-855-ETI-SSLI (1-855-384-7754)
www.ETiSSL.com
Conservez ce manuel pour référence ultérieure
