EUFAB 16569 User manual

1

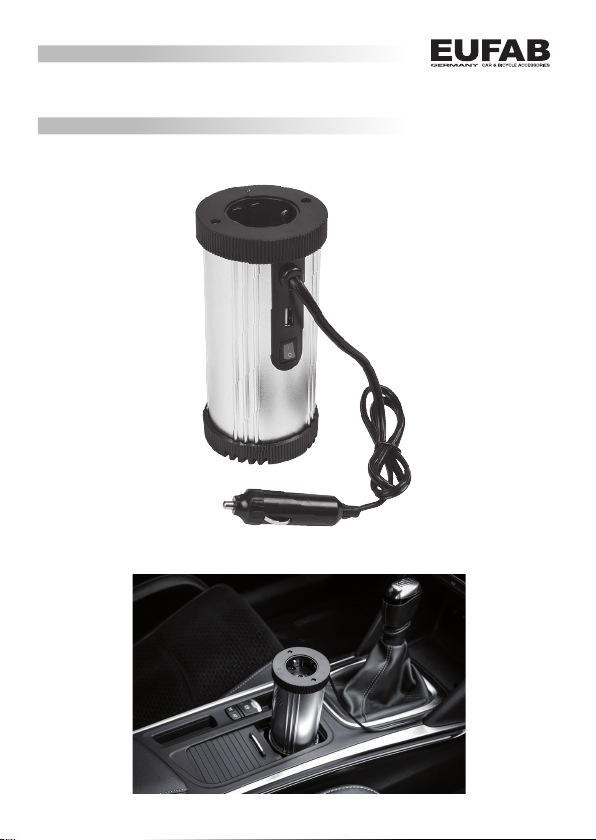

DE Spannungswandler für Dosenhalter 150 W mit USB
Art.-Nr. 16569
DE GB FR NL IT

2
WARNUNG Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig
durch und beachten Sie alle Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder
Ihrem Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese
Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des
Produkts geben Sie auch diese Anleitung weiter.
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf
Unversehrtheit und Vollständigkeit!
1. Bestimmungsgemäßer Gebrauch
Der Spannungswandler dient zur Umwandlung von Gleichstrom mit einer Spannung von
12VinWechselstrommit einer Spannungvon230V / 50Hz.Zusätzlich verfügt dasGerätüber
einen USB-Ausgang mit einer 5V Gleichspannung und einer Stromstärke von maximal 2,1 A.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten
geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind
von dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in
dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwen-
dung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die
EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen
Gebrauch entstehen.
2. Lieferumfang
1 x Spannungswandler 1 x Gebrauchsanleitung
Inhalt
1. Bestimmungsgemäßer Gebrauch..............................................................................2
2. Lieferumfang............................................................................................................2
3. Spezikationen.......................................................................................................... 3
4. Sicherheitshinweise...................................................................................................3
5. Symbolerklärung.......................................................................................................4
6. Bedienungsanleitung................................................................................................ 4
6.1 Übersicht................................................................................................................... 4
6.2 Anschließen des Spannungswandlers .......................................................................4
6.3 Anschließen einesVerbrauchers an den Spannungswandler..................................... 4
6.3.1 Anschließen eines 230V-Geräts................................................................................. 4
6.3.2 Anschließen eines USB-Geräts...................................................................................5
6.4 Fehlersuche ...............................................................................................................5
7. Wartung und Pege .................................................................................................. 6
7.1 Wartung. ...................................................................................................................6
7.2 Pege............................................................................................................................6
8. Hinweise zum Umweltschutz.....................................................................................6
9. Kontaktinformationen............................................................................................... 6

3
3. Spezikationen
Der Spannungswandler produziert seine Ausgangsspannung als modizierte
Sinuswelle. Diese hat eine ähnliche Charakteristik wie eine reine Sinuswelle. Viele
Geräte erkennen diese modizierte Sinuswelle als 230 V Wechselspannung. Geräte
mit einer internen elektronischen Steuerung können unter Umständen nicht mit
diesem Spannungswandler betrieben werden. Fragen Sie dazu den Fachhändler oder
den Hersteller Ihres Geräts.
Dimensionen (L x B x H): 75 x 75 x 155 [mm]
Kabellänge: 0,60 m
Eingangsspannung: 12V DC
Ausgangsspannung: 230V AC, 50 Hz
5V DC, 2,1 A
Unterspannungsabschaltung: 10,8V DC
Temperaturbereich: 5 °C – 35 °C
Gewicht (ohne Kabel): 0,450 kg
Maximale Stromaufnahme: 25 A
Leistung: 150W (300 W, Spitze)
Überspannungsabschaltung:15V DC

4. Sicherheitshinweise
• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen.
Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät
könnte beschädigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohneBeaufsichtigung
durchgeführt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder
zu einem gefährlichen Spielzeug werden!
• Benutzen Sie dieses Produkt nur für die dafür vorgeseheneVerwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatz-
teile, die in der Anleitung angegeben sind, oder deren Verwendung durch den
Hersteller empfohlen wird!
• Nehmen Sie ein beschädigtes oder defektes Gerät nicht in Betrieb. Dies gilt auch
für die Anschlusskabel.
• Schließen Sie kein Gerät an, dessen Leistung die maximale Leistung des
Spannungswandlers übersteigt.
• Ein dauerhafter Betrieb kann eine schnelle Entladung der Batterie zur Folge
haben. Schränken Sie die Betriebsdauer deshalb entsprechend der Leistungsent-
nahme ein.
• Stellen Sie sicher, dass die Belüftungsönungen des Spannungswandlers frei
sind und eine ausreichende Luftzirkulation gewährleistet ist.
• Kontrollieren Sie vor jedem Einsatz den sicheren Sitz des 12V Kfz-Steckers.
• Stellen Sie beim Betrieb ein„Brummen“ oder eine schnelle Erwärmung des an-
geschlossenen Gerätes fest, schalten Sie sofort den Spannungswandler und das
angeschlossene Gerät aus, und trennen Sie die Kabel der Geräte.
• Betreiben Sie den Spannungswandler nur in einer trockenen Umgebung. Lassen
Sie niemals Wasser an oder in das Gerät gelangen. Es besteht die Gefahr eines
Stromschlags.

4
• Bedienen Sie das Gerät niemals mit feuchten oder nassen Händen.
• Das Kabel darf nicht geknickt, gequetscht, eingeklemmt oder gestreckt werden.
• BenutzenSieimmer nur das Originalkabel.Das Kabel darf nichtverlängertwerden.
• Setzen Sie den Spannungswandler keinen extremen Temperaturen, starken
Vibrationen, starker mechanischer Beanspruchung, direkter Sonneneinstrahlung
oder Feuchtigkeit aus. Andernfalls droht eine Beschädigung des Gerätes.
• Schließen Sie den Spannungswandler niemals an Ihr 230V-Hausnetz an.
• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Abschnitten dieser
Gebrauchsanleitung.
Verlegen Sie das Kabel so, dass Sie beim Führen des Fahrzeugs nicht behindert werden.
Verlegen Sie das Kabel lose und oen. Verlegen Sie das Kabel nicht zwischen Sitz-
polstern oder unter Fußmatten. Decken Sie es nicht ab, z. B. durch Kleidungsstü-
cke, Decken oder Sitzbezüge. Es besteht dann Brandgefahr. Das Kabel darf nicht
geknickt, gequetscht, eingeklemmt oder gestreckt werden.
6. Bedienungsanleitung
6.1 Übersicht
5. Symbolerklärung
entspricht den EG-Richtlinien
Geräte mit diesem Zeichen
dürfen nur im Haus (trockene
Umgebung) betrieben werden

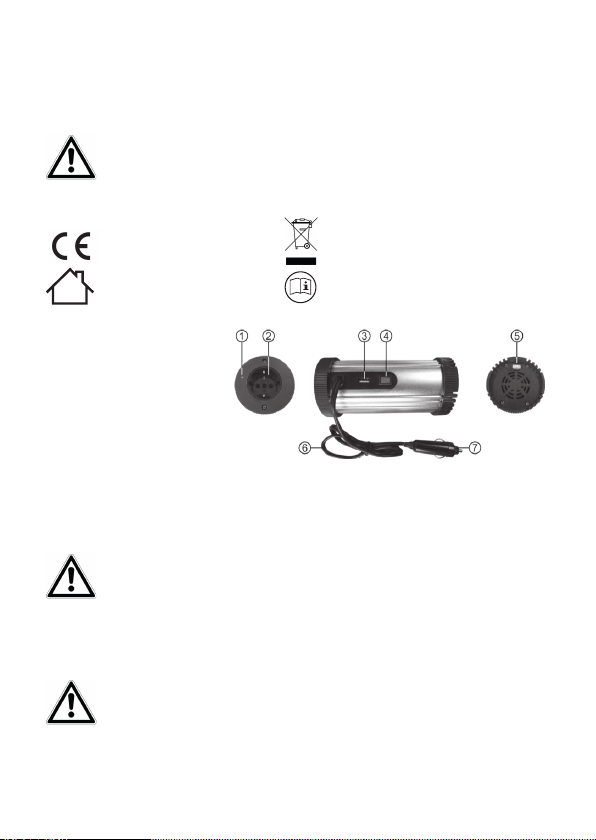

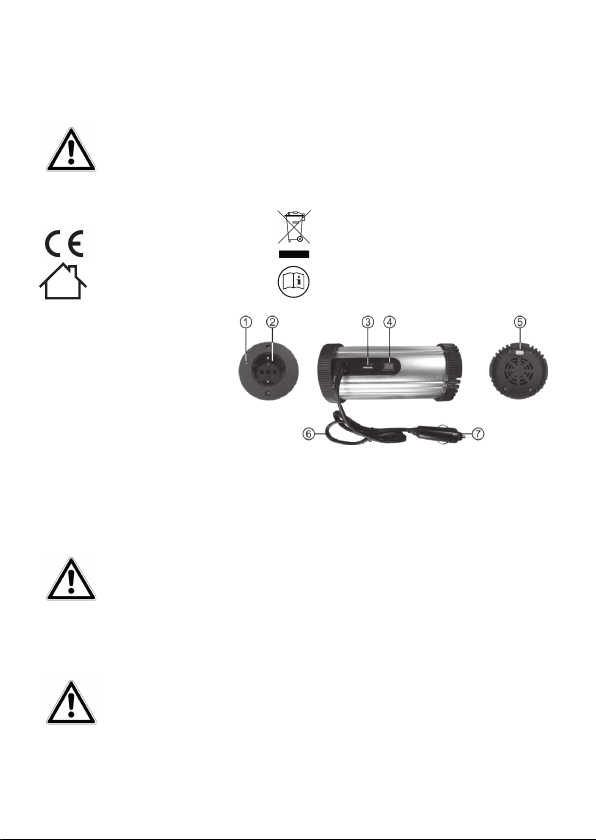

Bild 1: Übersicht
gekennzeichnetes Elektroprodukt darf
nicht in den Hausmüll geworfen werden
Gebrauchsanleitung lesen
1 Kontrollleuchte Betrieb
2 230V Steckdose
3 USB-Anschluss
4 EIN/AUS-Schalter
5 Sicherung
6 Anschlusskabel
7 12V Kfz-Stecker
Schalten Sie den Spannungswandler aus. Dazu bringen Sie den EIN/AUS-Schalter (Position 4
in der Übersicht) in die Stellung„0“.Wickeln Sie das Anschlusskabel (Position 6 und der Über-
sicht) ganz ab. Stecken Sie den Stecker (Position 7 in der Übersicht) in die 12V Bordsteckdose
Ihres Fahrzeugs.
6.2 Anschließen des Spannungswandlers
Schließen Siekein Gerätan, dessen Leistungdie maximaleLeistung desSpannungs-
wandlers übersteigt. Die Leistungsdaten entnehmen Sie der Bedienungsanleitung
oder demTypenschild des Gerätes, das Sie anschließen wollen.
6.3 Anschließen eines Verbrauchers an den Spannungswandler
6.3.1 Anschließen eines 230 V-Geräts
Schalten Sie den Spannungswandler aus. Stecken Sie den Netzstecker Ihres 230 V-Geräts
in die Steckdose des Spannungswandlers (Position 2 in der Übersicht). Schalten Sie den
Spannungswandler ein, die grüne Kontrollleuchte (Position 1 in der Übersicht) leuchtet. Sie
können jetzt das 230V-Gerät in Betrieb nehmen.

5
Nach Beendigung des Betriebs schalten Sie zuerst den Spannungswandler aus und danach
ziehen Sie den Stecker des 230V-Geräts aus der Steckdose des Spannungswandlers.
Schalten Sie den Spannungswandler aus. Schließen Sie Ihr USB-Gerät an den USB-Ausgang
(Position 3 in der Übersicht) des Spannungswandlers an. Schalten Sie den Spannungswand-
ler ein, die grüne Kontrollleuchte (Position 1 in der Übersicht) leuchtet. Sie können jetzt Ihr
USB-Gerät in Betrieb nehmen bzw. auaden.
Nach Beendigung des Betriebs schalten Sie zuerst den Spannungswandler aus und danach
ziehen Sie den Stecker des USB-Geräts aus USB-Anschluss des Spannungswandlers.
6.3.2 Anschließen eines USB-Geräts
Wenn Sie den Spannungswandler eine längere Zeit nicht benutzen, schalten Sie ihn
aus, und ziehen den 12V Kfz-Stecker aus der Bordsteckdose.
6.4 Fehlersuche
Fehler
mögliche Ursache
Abhilfe
Der
Spannungswandler
arbeitet nicht
Der Anschluss an die
Batterie ist nicht korrekt
Überprüfen Sie den Anschluss und die
Sicherung der 12 V-Bordsteckdose
Die Batteriespannung
ist zu gering, < 11 V
Laden Sie die Batterie auf
Die Batterie ist defekt
oder die
Batteriespannung
übersteigt 15,3 V
Verwenden Sie eine intakte Batterie
Die Sicherung (Position
5 in der Übersicht) des
Spannungswandlers hat
ausgelöst
Setzen Sie eine intakte, gleichwertige
Sicherung ein
Das 230 V-Gerät
arbeitet nicht
Die abgeforderte
Leistung ist zu groß
reduzieren Sie die Leistung der
angeschlossenen Verbraucher oder
verwenden Sie einen
Spannungswandler mit größerer
Leistung
Der Spannungswandler
ist überhitzt,
Temperatur im
Geräteinneren > 80 °C
Schalten Sie den Spannungswandler
aus, trennen Sie das Gerät vom
Spannungswandler. Lassen Sieden
Spannungswandler abkühlen
Das angeschlossene
Gerät benötigt eine
reine Sinusspannung
Verwenden Sie einen
Spannungswandler, dereine reine
Sinusspannung liefert

6
7. Wartung und Pege
7.1 Wartung: Bei bestimmungsgemäßen Gebrauch ist der Spannungswandler wartungsfrei.
7.2 Pege: Reinigen Sie das Gerät vorsichtig mit einem trockenenTuch. Benutzen Sie keine
Flüssigkeiten oder chemischen Reinigungsmittel. Lassen Sie niemals Flüssigkeiten über das
Gerät laufen oder in das Geräteinnere gelangen.
8. Hinweise zum Umweltschutz
9. Kontaktinformationen
Entsorgen Sie Elektrogeräte nicht mit dem Hausmüll! Elektro- und Elektronik-Altgeräte
müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zuge-
führt werden. Über Entsorgungsmöglichkeiten für Elektro- und Elektronik-Altgeräte
informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Deutschland
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com
GB Voltage converter for can holder 150 W with USB
Item number 16569
Contents
1. Proper use of the product.......................................................................................7
2. Scope of delivery....................................................................................................7
3. Specications........................................................................................................7
4. Safety precautions.................................................................................................7
5. Explanation of symbols..........................................................................................8
6. Operating instructions ...........................................................................................9
6.1 Overview................................................................................................................9
6.2 Connecting the voltage converter ..........................................................................9
6.3 Connecting a consumer to the voltage converter...................................................9
6.3.1 Connecting a 230V device......................................................................................9
6.3.2 Connecting a USB device........................................................................................9
6.4 Troubleshooting.....................................................................................................10
7. Maintenance and care............................................................................................10
7.1 Maintenance............................................................................................................ 10
7.2 Care.......................................................................................................................... 10
8. Notes regarding environmental protection............................................................10
9. Contact information...............................................................................................10

7
WARNING
Please read the operating instructions carefully prior to use and observe all
safety instructions!
Not observing such may lead to personal injury, damage to the device or to
your property!
Store the original packaging, the receipt and these instructions so that they
may be consulted at a later date!When passing on the product, please include
these operating instructions as well.
Please check the contents of package for integrity and completeness prior to
use!
1. Proper use of the product
The voltage converter is designed to convert direct current with a voltage of 12 V into alter-
nating current with a voltage of 230V/50 Hz. In addition, the device also has a USB port with
5V direct current and a maximum current rating of 2.1 A.
This device is not designed to be used by children or persons with limited mental abilities
or without experience and/or lack of required specialist knowledge. Keep children away from
the device.
The device is not designated for commercial use.
Use according to the intended purpose also includes the observance of all information in these
operating instructions, particularly the observance of the safety notes. Any other utilisation is
consideredto be contrary tothe intended purposeand may leadto materialdamage or personal
injuries. EAL GmbH assumes no liability for damage resulting from improper use.
2. Scope of delivery
3. Specications
The voltage converter produces its output voltage in the form of a modied sinus
wave. This is similar in characteristics to a pure sinus wave. Many devices will recog-
nise this modied sinus wave as 230 V alternating voltage. It may, in some cases,
not be possible to operate devices with an internal electronic controller using this
voltage converter. For information, ask the specialist dealer or the manufacturer of
your device.
1 xVoltage converter
Dimensions (L xW x H):): 75 x 75 x 155 [mm]
Cable length: 0.60 m
Input voltage: 12V DC
Output voltage: 230V AC, 50 Hz
5V DC, 2.1 A
Under-voltage switch o: 10.8 V DC
Temperature range: 5 °C – 35 °C
1 x Operating instructions
Weight (without cable): 0.450 kg
Maximum power consumption: 25 A
Performance: 150W (300 W, peak)
Over-voltage switch o:15 V DC

4. Safety precautions
• The warning triangle indicates all instructions which are important for safety.
Always follow these otherwise you could injure yourself or damage the device.
• Children may not play with the device.
• Cleaning and user maintenance may not be carried out by children without
supervision.

8
• Do not treat packaging material carelessly. This may become a dangerous playt-
hing for a child!
• Only use this product for its designated purpose!
• Do not manipulate or disassemble the device!
• For your own safety, only use accessories and spare parts that are stated in these
instructions or that are recommended by the manufacturer!
• Do not operate a damaged or defective device.This also applies to the connection
cable.
• Do not connect a device with a performance that exceeds the maximum perfor-
mance of the voltage converter.
• Permanent operation may result in a rapid discharge of the battery. For this
reason, limit the operating time according to the power drawn.
• Make sure that the air vents of the voltage converter are free and that sucient
air circulation is ensured.
• Prior to each use, ensure the secure seating of the 12V vehicle connector.
• If you hear a „humming“ or discover rapid heating of the connected device,
immediately switch o the voltage converter and the connected device and
disconnect the device cables.
• Operate the voltage converter only in a dry environment. Never allow water to
touch or enter the device.There is a risk of electric shock.
• Never operate the device with damp or wet hands.
• The cable may not be bent, crushed, trapped or stretched.
• Use the original cable only.The cable may not be lengthened.
• Do not expose the voltage converter to extreme temperatures, strong vibrations,
strong mechanical loads, direct sunlight or damp. These may all damage the
device.
• Never connect the voltage converter to a 230V household supply.
• Store these instructions carefully and, if necessary, pass them on to other users.
• Also observe the safety precautions in the individual sections of these operating
instructions
5. Explanation of symbols
Complies with EC directives
Devices with this symbol may
only be operated indoors (dry
environment)
Labelled electrical products may not be
disposed of in the household waste
Read the operating instructions

9
6. Operating instructions
6.1 Overview
Figure 1: Overview
1 Control lamp indicating
operation
2 230V socket
3 USB connection
4 ON/OFF switch
5 Fuse
6 Connection cable
7 12V vehicle connector
Switch the voltage converter o. To do this, bring the ON/OFF switch (Position 4 in the over-
view) to the„0“ setting. Fully unroll the connection cable (Position 6 in the overview). Insert
the connector (Position 7 in the overview) into the 12V on-board socket of your vehicle.
6.2 Connecting the voltage converter
Lay the cable so that it does not hinder you when you are driving the vehicle.
Lay the cable loosely and openly. Do not lay the cable between seat cushions or
under foot mats. Do not cover, for example, with clothing, blankets or seat covers.
This is a re risk.The cable may not be bent, crushed, trapped or stretched.
Do not connect a device with a performance that exceeds the maximum per-
formance of the voltage converter. The performance data can be found in the
operating instructions or on the type plate of the device you wish to connect.
6.3 Connecting a consumer to the voltage converter
6.3.1 Connecting a 230 V device
Switch the voltage converter o. Insert the connector of your 230 V device into the socket
of the voltage converter (Position 2 in the overview). Switch the voltage converter on, the
green control lamp (Position 1 in the overview) is lit.You may now operate the 230V device.
After ending operating, rst switch o the voltage converter, then pull the connector of the
230V device from the socket of the voltage converter.
Switch the voltage converter o. Connect your USB device to the USB port (Position 3 in the
overview) of the voltage converter. Switch the voltage converter on, the green control lamp
(Position 1 in the overview) is lit.You can now operate or charge your USB device.
After ending operating, rst switch o the voltage converter, then pull the connector of the
USB device from the USB connection of the voltage converter.
6.3.2 Connecting a USB device
If you do not intend to use the voltage converter for a longer period of time, switch
it o and disconnect the 12 V connector from the vehicle socket.

10
6.4 Troubleshooting
Error
Possible cause
Remedy
The voltage
converter is not
functioning
The connection to the
battery is not right
Check the connection andthe fuse of
the 12 Vvehicle socket
The battery voltage is
too low, < 11 V
Charge the battery
The battery is defective
or the battery voltage
exceeds 15.3 V
Use an intact battery
The fuse (Position 5 in
the overview) of the
voltage converter has
been triggered
Insert an intact fuse of the same value
The 230 V device is
not working
The demanded
performance is too
great
Reduce the performance of the
connected consumers or use a voltage
converter with a greater performance
The voltage converteris
overheated,
temperature inside the
device > 80 °C
Switch the voltage converter off,
separate the device from the voltage
converter. Allowthe voltage converter
to cool down
The connecteddevice
requires pure sinus
voltage
Use a voltage converterthat supplies
pure sinus voltage
7. Maintenance and care
7.1 Maintenance: When used as directed, the voltage converter is maintenance-free.
7.2 Care: Clean the device carefully with a dry cloth. Do not use liquids or chemical cleaning
agents. Never allow liquids to ow over the device or to enter the device.
8. Notes regarding environmental protection
Do not put electrical devices into the household waste! Electronic and electrical devices
must be collected separately and sent for environmentally friendly recycling. Please
contact your community or city administration regarding disposal options for electronic
scrap.
9. Contact information
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com
