EuroLite LED DLS-235 RGB 10mm User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
LED DLS-235 RGB 10mm
LED DLS-235 W/A 10mm
Recessed Luminaire

00027824.DOC, Version 1.1
2/11
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table of contents
EINFÜHRUNG................................................................................................................................................... 3
Features ......................................................................................................................................................... 3
SICHERHEITSHINWEISE................................................................................................................................. 4
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 4
MONTAGE......................................................................................................................................................... 5
Befestigung .................................................................................................................................................... 5
Anschluss an den Controller EUROLITE LED PSI-1 DMX............................................................................ 6
REINIGUNG UND WARTUNG.......................................................................................................................... 6
TECHNISCHE DATEN ...................................................................................................................................... 7
INTRODUCTION ............................................................................................................................................... 8
Features ......................................................................................................................................................... 8
SAFETY INSTRUCTIONS................................................................................................................................. 9
OPERATING DETERMINATIONS.................................................................................................................... 9
Connection to Controller EUROLITE LED PSI-1 DMX ................................................................................ 10
CLEANING AND MAINTENANCE ................................................................................................................. 11
TECHNICAL SPECIFICATIONS..................................................................................................................... 11
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers:
51930425, 51930427
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00027824.DOC, Version 1.1
3/11
BEDIENUNGSANLEITUNG
LED DLS-235 RGB 10mm
LED DLS-235 W/A 10mm
Einbauleuchte
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes vom Netz trennen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eine EUROLITE DLS-235 Einbauleuchte entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie die DLS-235 Einbauleuchte aus der Verpackung.
Features
Dekorations-Einbaustrahler
Kompakter Einbaustrahler für innovative Gestaltung • Bestens geeignet zu Beleuchtungs- und
Dekorationszwecken (z.B. in Treppenhäusern, Kinos, Theatern, Korridoren oder Gängen,
Ausstellungsräumen, etc.) • Runde Leuchte mit klarer Glasabdeckung und schwenkbarem Einsatz •
Programmierung, Farbwechsel bzw. Weißton-Einstellung, Strobe über EUROLITE LED PSI-1 DMX
Controller • Druckguss Aluminiumgehäuse • Bestückung mit 97 x 10 mm LEDs • Vorteile der LED-
Technologie: extrem lange Lebensdauer der LEDs, niedriger Gesamtanschlusswert, minimale
Wärmeentwicklung, quasi wartungsfrei bei brilliantem Abstrahlverhalten

00027824.DOC, Version 1.1
4/11
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Der Aufbau des Gerätes entspricht der Schutzklasse III. Das Gerät darf niemals ohne Transformator
betrieben werden.
Der Installateur muss sicherstellen, dass ausreichend dimensionierte Klemmen, Leitungen und Verbinder
verwendet werden!
Alle geltenden Vorschriften zur Elektroinstallation müssen unbedingt eingehalten werden!
Kinder und Laien vom Gerät fern halten!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um eine ortsfeste Einbauleuchte. Dieses Produkt ist nur für die auf dem
Typenschild angegebene Spannung zugelassen.
Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert und darf nicht in Feucht-
räumen installiert werden.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Das Gerät ist nur zur Decken- oder Wandmontage zugelassen, darf aber nicht im Boden installiert werden.
Die Leuchte darf unter keinen Umständen durch wärmedämmende Abdeckungen, Dampffolien oder ähnliche
Werkstoffe abgedeckt werden. Brandgefahr!

00027824.DOC, Version 1.1
5/11
In der direkten Umgebung der eingebauten Leuchte dürfen keine wärmeproduzierende Geräte (z. B.
Heizungsanlage) betrieben werden bzw. Installationen verlaufen (Heizungsrohre etc.)
Diese Einbauleuchte darf nicht an Möbeln verbaut werden.
Das F-Zeichen bedeutet: Diese Leuchte darf auf normal entflammbaren Oberflächen installiert werden.
Das Bildzeichen
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert nicht unterschreiten!
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.
MONTAGE
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
Das Gerät kann sowohl in einer Decke als auch in einer Wand installiert werden.
Befestigung
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Der Installationsort muss so gewählt werden, dass das Gerät an einem festen, erschütterungsfreien,
schwingungsfreien und feuerfesten Ort befestigt werden kann.
Bitte beachten Sie die Hinweise unter Bestimmungsgemäße Verwendung.
Die angegebene Mindesteinbautiefe muss unbedingt eingehalten werden, so dass hinter der Rückwand ein
Freiraum verbleibt.
Bitte beachten Sie: Der Installationsort muss immer gut belüftet sein.

00027824.DOC, Version 1.1
6/11

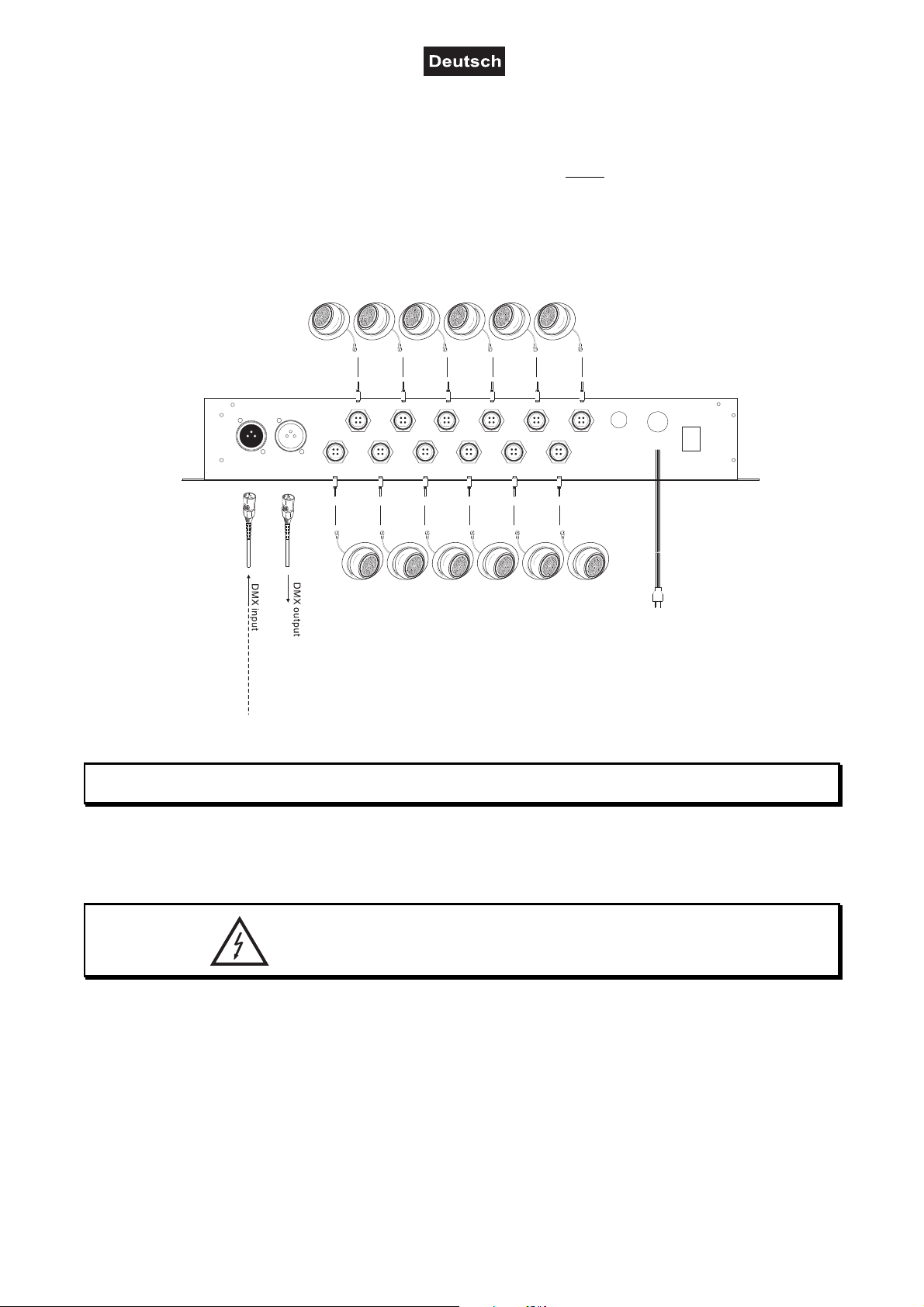

DMX OUT DMX IN LIGHT 12
LIGHT 11 LIGHT 9 LIGHT 7 LIGHT 5 LIGHT 3 LIGHT 1 FUSE: F 4 A/ 23 0 V POWER IN
AC 100-240 V 50/60 Hz
ON
OFF
LIGHT 10 LIGHT 8 LIGHT 6 LIGHT 4 LIGHT 2
100-240 V AC, 50/60 Hz ~
Vorgehensweise:
Überlegen Sie sich den Einbauort der Einbauleuchte. Bereiten Sie am gewünschten Installationsort ein Loch
mit den korrekten Einbaumaßen vor.
Schließen Sie die Leuchte an und testen Sie unbedingt die Funktion, bevor Sie das Gerät am Installationsort
anbringen.
Setzen Sie die Leuchte in das Loch ein, indem Sie die Montagefedern in Montagerichtung ausrichten.
Anschluss an den Controller EUROLITE LED PSI-1 DMX
Schließen Sie Ihre Leuchte an eines der 4-poligen Verbindungskabel des Controllers an.
Hinweis: Die maximale Länge der Verbindungskabel zwischen Leuchte und Controller beträgt 50 m.
REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

00027824.DOC, Version 1.1
7/11
TECHNISCHE DATEN
Artikel: 51930425 51930427
Spannungsversorgung: 12 V DC 12 V DC
Gesamtanschlusswert: 10 W 10 W
Maximale Umgebungstemperatur Ta: 45° C 45° C
Max. Leuchtentemperatur im Beharrungszustand TB: 55° C 55° C
Mindestabstand zu entflammbaren Oberflächen: 0,5 m 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,1 m 0,1 m
Schwenkwinkel: 50° 50°
Einbauöffnung: 220 mm 220 mm
Mindesteinbautiefe: 190 mm 190 mm
Anzahl der 10mm LEDs: 97 RGB 97 weiß (6000K: 18 St,
6000K: 47 St, 3200K: 32St)
Abstrahlwinkel: 20° 30°
Maße (LxBxH): 235 x 235 x 175 mm 235 x 235 x 175 mm
Gewicht: 1,3 kg 1,4 kg
Zubehör: Best.-Nr.
EUROLITE LED PSI-1 DMX Controller 51930449
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
09.09.2008 ©

00027824.DOC, Version 1.1
8/11
USER MANUAL
LED DLS-235 RGB 10mm
LED DLS-235 W/A 10mm
Recessed Luminaire
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE DLS-235 Recessed Luminaire. If you follow the instructions given
in this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your DLS-235.
Features
Decorative Recessed Spotlight
Compact recessed light for innovative designs • Perfect for decorative and illumination purposes (i.e. in
stairways, cinemas, theatres, corridors or hallways, showrooms, etc.) • Round luminary with glass cover and
swivel inset • Programming, color-change or white tone settings, strobe via controller EUROLITE LED PSI-1
DMX • Die-cast aluminium housing • Equipped with 97 x 10 mm LEDs • Advantages of LED-technology:
extremely long life of the LEDs, low power consumption, minimal heat emission, defacto maintenance free
with brilliant light radiation

00027824.DOC, Version 1.1
9/11
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
DANGER TO LIFE!
The electric connection must only be carried out by a qualified electrician!
This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.
The installer must always make sure to connect suitable terminals, connectors and cables!
All valid instructions concerning the electric installation be adhered!
Keep away children and amateurs!
OPERATING DETERMINATIONS
This device is a recessed luminaire for fixed installations. This product is only allowed to be operated with
the voltage given on the type-plate.
This product was designed for indoor use only. The device must never be installed in damp rooms.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
The device is only allowed for ceiling or wall installation, but must not be installed in the ground.
This luminaire must never be covered by insulation material, vapour foils or similar building material. Danger
of burning!
Never operate heat-emitting devices (e.g. heating system) next to the installed luminaire. Do not install the
luminaire in the neighbourhood of heat-emitting installations (e.g. heating tubes).

00027824.DOC, Version 1.1
10/11
DMX OUT DMX IN LIGHT 12
LIGHT 11 LIGHT 9 LIGHT 7 LIGHT 5 LIGHT 3 LIGHT 1 FUSE: F 4 A/230 V POWER IN
AC 100-240 V 50/60 Hz
ON
OFF
LIGHT 10 LIGHT 8 LIGHT 6 LIGHT 4 LIGHT 2
100-240 V AC, 50/60 Hz ~
This recessed luminaire must never be installed at furniture.
The F-symbol means: this device can be installed on normal inflammable surfaces.
The symbol
- - -m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than the given value.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks.
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, crash etc.
Connection to Controller EUROLITE LED PSI-1 DMX
Connect the luminaire to one of the 4-pin connection cables of the controller.
Attention: The maximum length of the connection cable between luminaire and controller may not exceed
50 m.

00027824.DOC, Version 1.1
11/11
CLEANING AND MAINTENANCE
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Article: 51930425 51930427
Power supply: 12 V DC 12 V DC
Power consumption: 10 W 10 W
Maximum ambient temperature Ta: 45° C 45° C
Maximum housing temperature TB(steady state): 55° C 55° C
Min. distance from flammable surfaces: 0.5 m 0.5 m
Min. distance to lighted object: 0.1 m 0.1 m
Swivle angle: 50° 50°
Installation hole: 220 mm 220 mm
Minimum mounting depth: 190 mm 190 mm
Number of 10mm LEDs: 97 RGB 97 white (6000K: 18 St,
6000K: 47 St, 3200K: 32St)
Beam angle: 20° 30°
Dimensions (LxWxH): 235 x 235 x 175 mm 235 x 235 x 175 mm
Weight: 1.3 kg 1.4 kg
Accessory: No.
EUROLITE LED PSI-1 DMX controller 51930449
Please note: Every information is subject to change without prior notice. 09.09.2008 ©
