EuroLite LVH-5 User manual

www.eurolite.de
USER MANUAL
BEDIENUNGSANLEITUNG
LVH-5
VIDEO SWITCH
© Copyright
Nachdruck verboten!
Reproduction prohibited!
1234
HOLD
RATE
MIN MAX
LVH-5
AUTOMATIC AUDIO VIDEO SWITCH

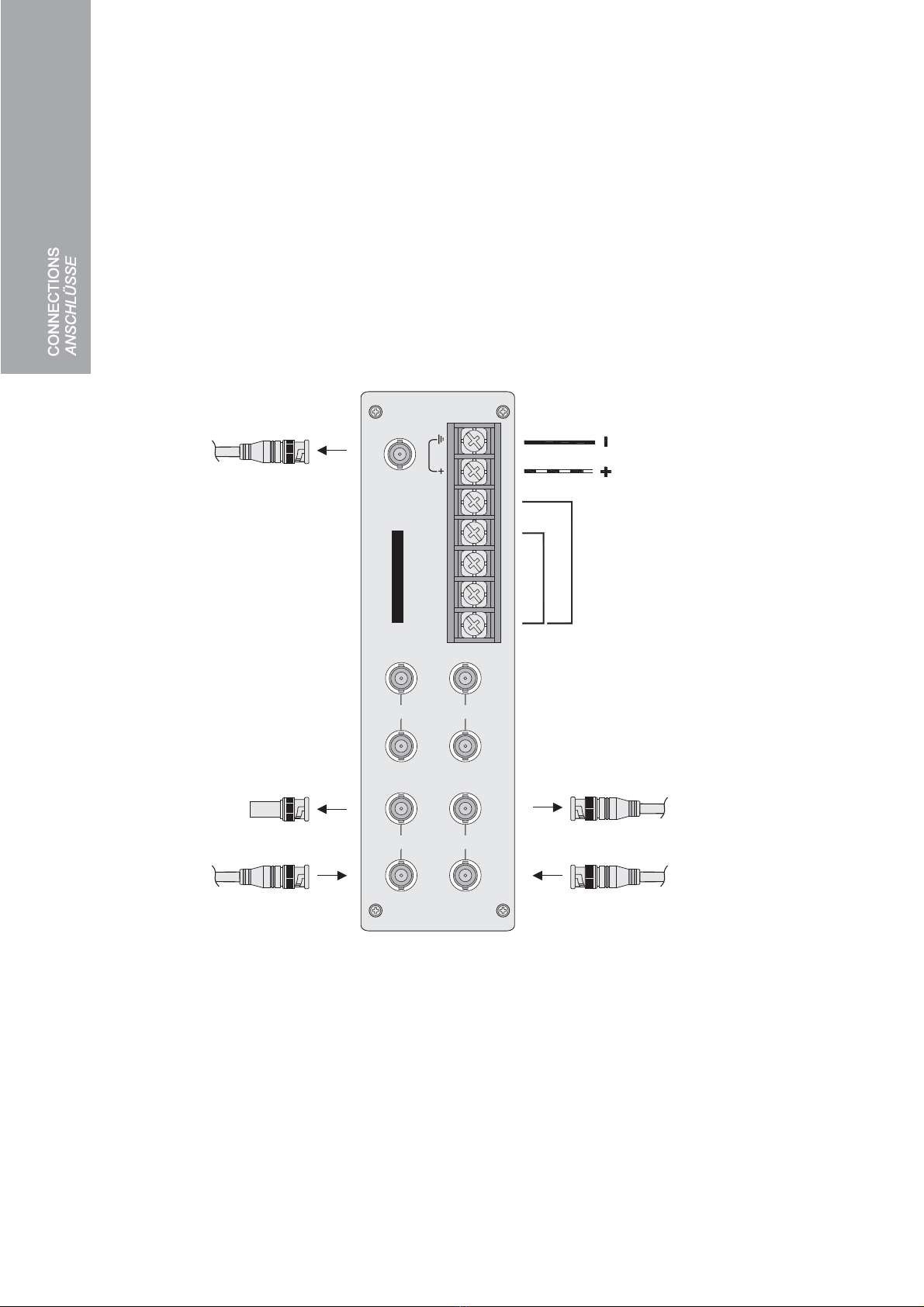

LVH-5 VIDEO SWITCH
1234
CONTROL OUTPUTS
DC 12-24V
LVH-5
AUTOMATIC AUDIO VIDEO SWITCH
RESET
VIDEO OUT
INPUT INPUT
LOOP OUT LOOP OUT
12
34
INPUT INPUT
LOOP OUT LOOP OUT
Signal source
Signalquelle
75 terminator plugW
75 AbschlusswiederstandW
75 signal outputW
75 SignalausgangW
Signal source
Signalquelle
Durchschleifsignal zu
other 75 video inputW
Feed-through signal to
anderem 75 VideoeingangW
12-24 V DC
optional jumpers
optionale Jumper
2 sources/Quellen
3 sources/Quellen
Input and output video signals must be 75 terminated.
W
Videoein- und ausgangssignale benötigen 75 Abschlüsse.
W

LVH-5 VIDEO SWITCH
MANUALSWITCH 4:1
The LVH-5 was designed to switch video signals from up to four sources to one output.
Switching is made automatically and is indicated by control LEDs. The switching time is
adjustable. Each channel features a manual override button to stop the sequencing mode.
Each input is provided with a parallel output for feed-through of the input signal. The open
collector outputs allow for controlling other units. Power connections are made using block
terminals. The unit is compatible with NTSC and PAL systems.
SAFETY INSTRUCTIONS
• Before your initial start-up, please make sure that there are no transport damages. Should
there be any, do not take the device into operation and immediately consult your dealer.
• Operate the device only after having familiarized with its functions. Do not permit operation
by persons not qualified for operating the device.
• Protect the device against humidity and heat. Keep away from heaters and other
heating sources!
• We recommend a frequent cleaning of the device. Disconnect from mains first. Use
a soft lint-free and moistened cloth. Never use alcohol or solvents!
• There are no serviceable parts inside the device. Maintenance and service operations are
only to be carried out by authorized dealers.
• Damage, caused by manual modifications on the device are not subject to warranty. If the
device is used for other purposes than originally intended or if it is not correctly connected,
the product may suffer damages and the guarantee becomes void.
• This product is allowed to be operated with 12-24 V DC. This device falls under protection
class 3 and was designed for indoor use only.
OPERATION
Prior to connecting switch off all units and do not turn them on again until you have made all
necessary connections.
1 Connect each signal source which is to be switched via a 75 coaxial cable with BNC
plugs to the jacks INPUT 1-4.
2 The input signal fed through is available at the outputs LOOP OUT. These outputs allow to
connect the line inputs of further LVH-5 or different units. If 75 termination of the input
signal is required, plug the supplied terminator onto the LOOP OUT jack. The output
video signal is 75 back-terminated to provide unity gain (0 dB) into a 75 terminated
input.
3 Connect the unit to which the video signal is to be switched via a 75 coaxial cable with
BNC plugs to the jack VIDEO OUT.
4 If fewer than four signal sources are being used, a jumper may be installed to program the
LVH-5 to use two or three sources. With two signal sources, connect the jumper to the
terminals RESET and 3; with three signal sources connect it to the terminals RESET and 4.
5 The open collector outputs allow to control other units. For this purpose, connect the
external unit's relay contacts to the terminals REMOTE CONTROL 1-4.
6 To power the unit 12-24 V DC are required. For this purpose, connect a power source (e.g.
power supply unit, battery) to the terminals DC 12-24. Always observe the correct polarity.
Connect the marked core to the left contact "+".
7 When power is first applied to the LVH-5, it sequences between the video inputs at the
interval set on the control RATE. An LED indicator above each selector button shows
which video source is active. To stop the sequencing, press the desired selector button 1-4.
Then the output displays that input. While the unit is holding at that signal source, the
HOLD LED flashes. Press the selector button once again to resume the sequencing or
switch to another signal source with the selector buttons while in hold mode.
TECHNICALSPECIFICATIONS
Power supply: ..................12-24 V DC, 110 mA
4x video inputs: ................5 k (bridged), 75 (terminated), BNC
5x outputs: .......................75 , BNC (4 feed-through outputs, 1 amplified output)
4x open collector outputs:.50 mA, block terminals
Dimensions (LxWxH):......146 x 78 x 42 mm
Weight: ............................390 g
W
W
WW
W
WW
W
Please note: Every information is subject to change without prior notice. 20.01.2009 ©

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 20.01.2009 ©
AUTOMATISCHER VIDEO-UMSCHALTER 4:1
Der LVH-5 dient dazu Videosignale von bis zu vier verschiedenen Quellen auf einen Ausgang
umzuschalten. Die Umschaltung erfolgt automatisch und wird durch Kontroll-LEDs angezeigt. Das
Zeitintervall ist regelbar. Jeder Kanal verfügt über eine Vorrangstaste zum Unterbrechen des
sequentiellen Betriebs. Jeder Eingang hat einen Parallelausgang zum Durchschleifen des
Eingangssignals. Über die Open-Collector-Ausgänge können andere Geräte gesteuert werden.
Die Spannungsversorgung erfolgt über Schraubanschlüsse. Das Gerät ist kompatibel zu NTSC-
und PAL-Systemen.
SICHERHEITSHINWEISE
• Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem
Fall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in
Verbindung.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut
gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem
Gerät auskennen.
• Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Halten Sie das Gerät von Hitzequellen
wie Heizkörpern oder Heizlüftern fern.
• Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Trennen
Sie das Gerät zuvor vom Netz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes
Tuch. Auf keinen FallAlkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
• Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten!
• Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen nicht
unter den Garantieanspruch. Wird das Gerät zweckentfremdet oder falsch angeschlossen,
kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
• Das Produkt ist für den Anschluss an 12-24 V DC zugelassen. Das Gerät ist nach Schutz-
klasse 3 aufgebaut und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
INBETRIEBNAHME
Schalten Sie alle Geräte vor dem Anschluss an die Verbindungsbuchsen aus und nehmen Sie sie
erst wieder in Betrieb, wenn Sie alle erforderlichenAnschlüsse vorgenommen haben.
1. Schließen Sie die Signalquellen, zwischen denen umgeschaltet werden soll, jeweils über ein
75 Koaxialkabel mit BNC-Steckern an die Buchsen INPUT 1-4 an.
2. An den Ausgängen LOOP OUT steht das durchgeschleifte Eingangssignal zur Verfügung.
Hier können die Eingänge weiterer LVH-5 oder andere Geräte angeschlossen werden. Soll
das Eingangssignal mit 75 belastet werden, kann der mitgelieferte 75 Abschlusswider-
stand angeschlossen werden. Wird der Ausgang mit 75 belastet, beträgt die Signalver-
stärkung 0 dB (einfach).
3. Schließen Sie das Gerät, auf das das Videosignal geschaltet werden soll, über ein Kabel mit
BNC-Steckern an die Buchse VIDEO OUT an.
4. Werden weniger als vier Signalquellen verwendet, sollte ein Jumper an den LVH-5 ange-
schlossen werden, der das Gerät programmiert zwei oder drei Signalquellen zu verwenden.
Schließen den Jumper bei zwei Signalquellen an die Klemmen RESET und 3 und bei drei
Signalquellen an die Klemmen RESET und 4 an.
5. Über die Open-Collector-Ausgänge lassen sich andere Geräte fernsteuern. Schließen Sie
dazu die Relaiskontakte dieses Geräts an die Klemmen REMOTE CONTROL 1-4 an.
6. Zur Spannungsversorgung des Geräts werden 12-24 V DC benötigt. Verbinden Sie dazu eine
Spannungsquelle (z.B. Netzteil, Batterie) mit den Klemmen DC 12-24. Achten Sie dabei
unbedingt auf die richtige Polarität. Schließen Sie die gekennzeichnete Ader an den linken
Kontakt "+" an.
7. Sobald der LVH-5 mit Strom versorgt wird, geht das Gerät in den sequentiellen Betrieb, d.h.
es schaltet automatisch zwischen den Signalquellen um. Das Zeitintervall kann mit dem
Potentiometer RATE eingestellt werden. Der angewählte Kanal wird durch die Kontroll-LEDs
über den Wahltasten angezeigt. Um den sequentiellen Betrieb zu unterbrechen, drücken Sie
die gewünschte Wahltaste 1-4. Das angewählte Eingangssignal bleibt dann am Ausgang
(Kontroll-LED HOLD blinkt). Drücken Sie die Wahltaste erneut, um den sequentiellen Betrieb
wieder aufzunehmen oder schalten Sie im Hold-Betrieb auf eine andere Signalquelle um,
indem sie eine der Wahltasten drücken.
W
WW
W
TECHNISCHE DATEN
Spannungsversorgung: ...........12-24 V DC, 110 mA
4x Video-Eingänge: .................5 k (in Brücke), 75 (mitAbschluss), BNC
5x Video-Ausgänge: ................75 , BNC (4 Durchschleifausgänge, 1 Verstärkerausgang)
4x Open-Collector-Ausgänge: .50 mA, Schraubanschlüsse
Maße (LxBxH): ........................146 x 78 x 42 mm
Gewicht:..................................390 g
WW
W
00042730.DOC, Version 1.0
LVH-5 VIDEO SWITCH
