SPECIFICATIONS

SAFETY AND OPERATION RULES

1

2

3

4

5

6

7

9

8

10

11

12

Read carefully and understand operator manual before

operate this product. Read and understand engine

manual prior to operation. Follow all warnings and

instructions.

Know your equipment. Consider the applications,

limitations and the potential hazards specific to your

unit.

Equipment must be placed on a firm, supporting

surface.

Load must be kept within rating stated on generator

nameplate. Overloading will damage the unit or shorten

its life.

Engine not to be run at excessive speeds. To operate

an engine at excessive speeds increases the hazard

of personal injury. Do not tamper with parts which may

increase or decrease the governed speed.

To prevent accidental starting, always remove the spark

plug or cable from the spark plug before maintaining the

generator or engine.

SAFETY INFORMATION

DANGER indicates a

potentially hazardous situation

which, if not avoided, WILL

result in death or serious injury.

WARNING indicates a

potentially hazardous situation

which if not avoided could result

in death or serious injury.

CAUTION indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderate personal injury, or

property damage.

DANGER WARNING CAUTION

Units with broken or missing parts, or without protective

housing or covers, should never be operated. Contact

your service center for replacement parts.

Units should be not operated or stored in wet or

damp conditions or highly conductive locations such

as metal decking and steel work.

Keep the generator clean and free of oil and other

foreign matter.

Extension cords, power cords, and all electrical

equipment must be in good conditions. Never operate

electrical equipment with damaged or defective cords.

Store the generator in a well ventilated area

with the fuel tank empty. Fuel shall not be stored

near the generator.

Your generator should never be operated under these

conditions:

• Uncontrolled change in engine speed.

• Electrical output loss.

• Overheating in connected equipment.

• Sparking

• Damaged receptacles

ITEM

SPECIFICATIONS

GENERATOR

ENGINE

FRAME

PACKAGE DIMENSIONS

SUGGESTED OIL

Peak Power: 3.5 kVA

Rated Power: 2.8 kVA

Alternator: Single Phase, 3.4 kVA

Voltage: 120 V 60 Hz

Rated current: 25 A @120 VAC

Outlets: 125 VAC duplex (5-20R)

Circuit breaker system, manually resettable

6.5 HP Kholer®:

EPA approved

Four cycle engine, 1 cylinder, air cooling, 196 cc displacement

Gas tank capacity: 15 L (4 gallon)

Fuel: unleaded gasoline. Automatic “low oil” shut off

Oil capacity: 0.16 Gallon

Recoil starter

1” square cage

24.8” (L) x 19” (W) x 27.5”(H) inches

Above 32ºF -SAE30; Below 32ºF -SAE 5W-30

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 3

13

15

16

17

18

19

20

21

22

23

24

14

DANGER-CARBON MONOXIDE HAZARD; the

engine exhaust contains carbon monoxide,a

poisonous odorless, invisible gas which, if

breathed, may cause death or serious personal

injury. If you start to feel sick, dizzy or weak while using

the generator, shut it off and get to fresh air right away;

you may have carbon monoxide poisoning.

b. Good ventilation for cooling.Air flow and temperatures

are important for air cooled units. Temperatures should

not exceed 104ºF ambient (40ºC).

c. Refuel the generator in a well lighted area. Avoid fuel

spills and never refuel while the generator is running.

Allow engine to cool for two minute prior to refueling.

d. Do not refuel near open flames, pilot lights, or

sparking electrical equipment such a power tools,

welders and grinders.

e. The muffler and cleaner must be installed and kept

in good condition at all times as they function as flame

arrest if backfiring occurs.

f. Do not smoke near the generator.

Ensure that generator is properly grounded (see

Grounding the Generator section in this manual).

Do not wear loose clothing jewelry, or anything

that maybe caught in the alternator. Or other

rotating parts.

Unit must reach operating speed before electrical

loads are connected. Disconnect loads before turning

off engine.

To prevent surging that may possibly damage equipment

do not allow engine to run out of fuel when electrical

loads are applied.

When powering solid state equipment, a Power Line

conditioner should be used to prevent possible damage

to the equipment.

Do not stick anything through ventilating slots, even

when the generator is not operating. This can damage

the generator or cause personal injury.

Before transporting the generator in a vehicle, drain all

fuel to prevent leakage that may occur.

NOISE CAUTIONS

The generator can produce high noise levels. Prolonged

exposure to noise levels above 85 dBA is a hazard to

hearing. Always wear ear protection when operating or

working around the generator when it is running.

• Engine starting failure

• Excessive vibration

• Flame or smoke.

• Enclosed compartment.

• Rain or inclement weather. Do not let the unit get wet

when operating.

Check the fuel system periodically for leaks or signs of

deteriorations, such as chafed or spongy hose, loose

or missing clamps, or damaged tank or cap. All defects

should be corrected before operation.

The generator should be operated serviced, and refueled

under the follow Conditions:

a. Start and run the generator outdoors. Do not

run the generator in an enclosed area, even if

doors or windows are open; avoid areas where

vapors may be trapped, such as pits, garages,

cellars, excavations, etc.

Use proper lifting techniques when transporting the

generator from site to site. Improper lifting techniques

may result in personal injury.

To avoid burns, do not touch engine muffler or other

engine or generator surfaces which became hot during

operation.

Do not alter or modify the heat shield.

DEFINING TOTAL WATTAGE

1

2

3

4

5

6

7

In order to prevent overloading and possible damage to

your generator it is necessary to know total wattage

of the connected load. To determine which load and or

appliances your generator will run follow these steps.

Check wattage requirements by referring to the loads

nameplate or by calculating it (multiply amps x volts = watts).

You can get help for calculation using the Table 1

Total the watts for each item. If the nameplate only give

volts and amps, multiply volts x amps = watts. 1 kW =

1,000 watts.

Motorized appliances or tools require more than their

rated wattage for start up.

NOTE: Allow 2 ½ to 4 times the listed wattage for starting

equipment powered by electric motors.

The generator’s rated watts should match or exceed

the total number of watts required for the equipment

you want to run.

The altitude and temperature can modify the generator’s

ratings. Use the Table 2 to calculate the generator’s

rating, multiply the factor x rated output in the generator’s

specs when the condition is not at 21ºC at the sea

level.

Always connect first to the generator the heaviest load,

and then add other items one at a time.

OPERATION VOLTAGE

CAUTION

C A U T I O N : Operating voltage and frequency

requirements of all electronic equipment should

be checked prior plugging them into this

generator. Damage may result if the equipment is

not designed to operate within +/- 10% of voltage

and +/- 3 Hz of the rated values marked in the

generator´s nameplate. To avoid damage, always

have an additional no solid state load plugged into

the generator if only solid state equipment (such as

a television set) is used. A power line conditioner is

recommended for some solid state applications.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

4

INSTALLATION

BEFORE OPERATION

1

2

3

4

5

WARNING

WARNING : To avoid possible personal injury

or equipment damage, a register electrician

or an authorized service representative

should perform installation and all service.

Under no circumstances should an unqualified

person attempt to wire into utility circuit.

Give the generator at least two feet of space from

any nearby wall to dissipate heat.

WARNING

WARNING : To avoid back feeding into

utility system, isolation of the residence

electrical system is required. Before

temporary connection of a generator to the

residence electrical system turn off the main switch.

Before making permanent connections a double

throw transfer switch must be installed. To avoid

electrocution or property damage, only a trained

electrician should connect generator to residence

electrical system. California law requires isolation

of the residence electrical system before connecting

generator to residence electrical system.

A power line conditioner should be used when running

one or more of the following solid state items:

• Garage door openers.

• Kitchen appliances with digital displays.

• Televisions.

• Stereos.

• Personal computers.

• Quartz clocks.

• Copy machines

• Telephone equipment

Other solid state equipment may require a power line

conditioner, for more information contact customer

service.

To avoid back feeding into utility systems, isolation of

the residence electrical system is required.

Before temporary connection of the generator to

the residence system, turn off the main service

disconnecting device.

If your generator is to be used as a stand – by power

source in case of utility power failure, it should be

installed by a registered electrician and in compliance

with all applicable local electrical codes.

Proper use requires that a double throw transfer

switch be installed by licensed qualified electrician

so that the building’s electrical circuits may be safely

switched between utility power and the generator

output; thereby preventing back feed into the power

utility’s electrical system.

Always follow local codes and regulations that apply

to the installation of any item that concerns this

product.

GROUNDING THE GENERATOR

The National Electric Code requires that this product be

properly connected to appropriate earth ground to help

prevent electric shock. A ground terminal connected

1. NFPA 70 – National Electrical Code.

2. NFPA 37 – Standard for Installation and Use of

Stationary Combustible Engines.

3. Agricultural Wiring handbook of Farm Standby Electric

Power.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 5

2

3

WARNING

WARNING: do not use a pipe carrying

combustible material as the ground

source.

Generator Ground Terminal

LUBRICATION

DO NOT attempt to start the engine without filling the

engine crankcase with the proper amount and type of

oil. Use SAE 30 oil.

Your generator has been shipped from the factory without

oil in the engine crankcase. Operating the unit without oil

can damage the engine and lose the warranty.

Fill the engine according to the engine manual. In this

engine the plastic plug of the engine crankcase is the oil

fill and check plug.Fill with oil and check the level using

the marks settings in the dipstick.

LOW OIL SENSOR

The engine is equipped with an oil sensor. If the oil level

becomes lower than required, the sensor will activate

a warning device and stop the engine (see the

accompanying engine manual for more information).

If the generator turns off and the oil level is within

specifications, check that the generator is not placed at

an angle that forces the oil level to change. Place the

generator in an even area to correct this problem. If the

engine doesn’t start, the oil level could not be enough

to shut off the automatic “low oil” swith. Make sure the

oil cap is in the correct level.

5-15P 5-20P

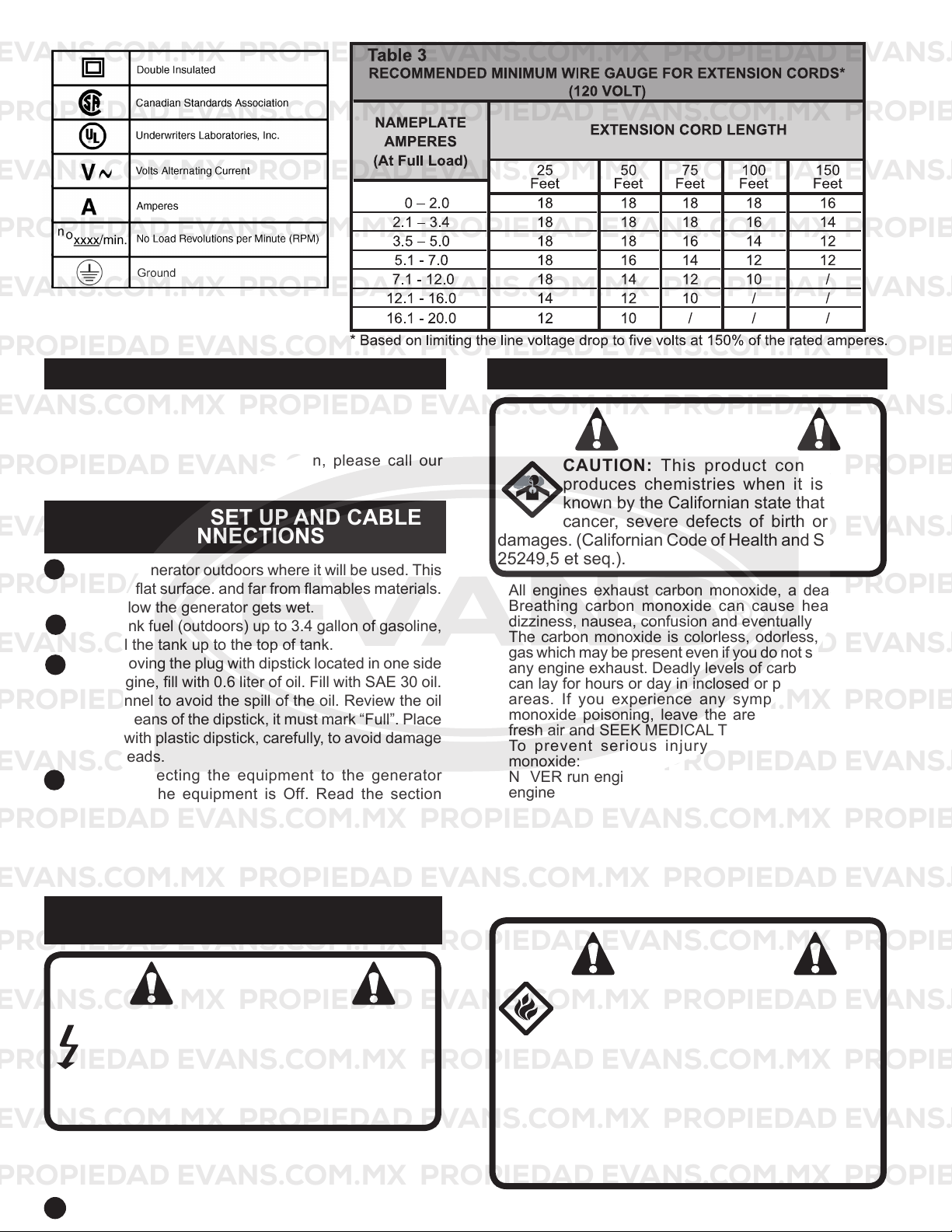

ELECTRIC EXTENSIONS OR CORDS

All generator loads will be connected from the control

panel with extensions or cords with 3-prong grounded

plug for connection to 120 volts.

See Table 3 for select the minimum cable gauge of

extensions or cords in agreement with the necessities

of the loads.

When the load increases must be used a cable extension

of greater size. Using extensions of inadequate size it is

in where can result in serious problems with the voltage,

reducing the electric energy applied to the tools and

causing damage on them.

As far as smaller is the number of the wire gauge greater

is the conduction capacity, an example is that A wire

gauge 14 for example can lead a current higher than a

wire gauge16.

When several extensions are connected it is a must to

review that each extension is of the minimum gauge

required.

If you need to use an extension with outlets to connect

more than one electric tool, sum the amperes marked in

the nameplates of each tool to determine the minimum

cord gauge you need to use.

The extensions for 120 volts are made of 3 cables where

the green cable is the grounding one, the white cable is

the neutral and the black cable is the hot wire.

1

2

3

4

5

6

7

Connect a bare # 12 AWG copper

cable from the ground terminal to

an earth grounding point

4

CAUTION

Do not overfill the tank. Keep maximum

fuel level to ¼ inch below the top of

the tank. This will allow for expansion

during warm weather, and so, avoiding

spillage.

to the frame of the generator has been provided for

this purpose. Connect a length of a heavy gauge (12

AWG min.) bare cooper cable between the ground lug

attached to the generator´s frame (identified with a label

with the ground symbol- see figure below) and a cooper

rod drawn 1 meter into the ground which should provide

a suitable ground connection. However, consult with

a local electrician to insure that local codes are being

adhered to.

FUEL

Fill the tank with unleaded fuel, clean and new. You can

use regular-grade fuel as long as it has a high octane

value (at least 85 octane). Always use a fuel additive.

A fuel additive will minimize the development of fuel

gum deposits during storage. The fuel additive can be

added to the fuel int the gas tank or put toguether to the

fuel in a storage container. The fuel and engine smoke

are flammable and potentially explosive. Use a suitable

procedure to store and handle fuel. Always have ABC

fire extinguisher nearby.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

6

UNPACKING

GENERATOR SET UP AND CABLE

CONNECTIONS

GENERATOR ELECTRIC CONTROLS

& OUTLETS

STARTING THE GENERATOR

WARNING

WARNING: If the Generator will be used to

replace facility power in times of outages, the

facility power input must be isolated. Refer to the

Electric Generator Safety Precautions.

These connections must only be made by a licensed

electrician.

WARNING

WARNING: Gasoline is very dangerous.

Serious injury or death may result from fire

caused by gasoline contacting hot surfaces.

1. Do not fill the fuel tank with the engine

running.

2. Turn off the engine and wait 2 minutes before

filling the tank.

3. Do not spill fuel while refilling tank.

4. Do not mix oil with gasoline.

5. Follow all the instructions and warnings in the

engine manual.

CAUTION

CAUTION: This product contains, or

produces chemistries when it is used,

known by the Californian state that cause

cancer, severe defects of birth or other

damages. (Californian Code of Health and Security

25249,5 et seq.).

1

2

3

4

When umpacking check to make sure that all parts are

included. Refer to the General Assembly Drawing and

Parts List at the end of this manual.

If any parts are missing or broken, please call our

distributor.

Place the generator outdoors where it will be used. This

must be a flat surface. and far from flamables materials.

Do not allow the generator gets wet.

Fill the tank fuel (outdoors) up to 3.4 gallon of gasoline,

do not fill the tank up to the top of tank.

After removing the plug with dipstick located in one side

of the engine, fill with 0.6 liter of oil. Fill with SAE 30 oil.

Use a funnel to avoid the spill of the oil. Review the oil

level by means of the dipstick, it must mark “Full”. Place

the plug with plastic dipstick, carefully, to avoid damage

of the threads.

Before connecting the equipment to the generator

review that the equipment is Off. Read the section

DETERMINING TOTAL WATAGGE . Do not overload the

generator. Calculate the total power of the equipment.

The maximum power of the generator is indicated in the

specification sheet.

All engines exhaust carbon monoxide, a deadly gas.

Breathing carbon monoxide can cause headaches,

dizziness, nausea, confusion and eventually death.

The carbon monoxide is colorless, odorless, tasteless

gas which may be present even if you do not see or smell

any engine exhaust. Deadly levels of carbon monoxide

can lay for hours or day in inclosed or poorly ventilated

areas. If you experience any symptoms of carbon

monoxide poisoning, leave the area immediately, get

fresh air and SEEK MEDICAL TREATMENT.

To prevent serious injury or death from carbon

monoxide:

NEVER run engine indoors. Even if you try to ventilate

engine exhaust with fans or open windows and doors,

carbon monoxide can rapidly reach dangerous levels.

NEVER run engine in poorly-ventilated or partially enclosed

areas such as barns, garages, basements,carports,

under dwellings or pits.

NEVER run engines outdoors where engine exhaust

can be dawn into a building through openings such as

windows and doors

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 7

PRE-START PREPARATION

WARNING

WARNING: This generator must not be

operated without heat shield installed in

factory. Failure to comply may cause the

fuel tank to overheat an result in personal

injury from fire.

DANGER

• Provide adequate ventilation for toxic exhaust

gases and cooling air flow.

• Do not start or run the generator in an enclosed

area, even if doors or windows are open.

• Engines operation produces carbon monoxide, an

odorless, colorless, poison gas.

• Breathing carbon monoxide can cause nausea, fainting

or death.

1

2

3

4

5

6

Before starting the generator, check for loose or missing

parts and for any damage which may have occurred

during shipment.

Check the oil level and fuel.

Disconnect all electrical loads from the unit.

Open fuel shut off valve.

Adjust choke as necessary.

Set the engine switch to the “ON” position.

Pull on the starter rope with fast steady pull. As the

engine warms up, readjust the choke. On electrical start

models, turn the key switch to “START”. Release key

switch after the engine start.

CAUTION

Allow generator to run at no load for five

minutes after each initial start-up to permit

engine and generator to stabilize.

CAUTION

When applying a load, do not exceed the

maximum wattage rating of the generator

when using one or more receptacles.

Also, do not exceed the amperage rating of any

receptacle.

CAUTION

Do not apply a heavy electrical load during

start period (the first two to three hours of

operation).

APPLYING LOAD

SHUTTING THE GENERATOR OFF

INITIAL START PROCEDURE

This unit has been pretested and adjusted to handle its

full capacity. When starting the generator, disconnect

all loads. Apply load only after the generator is running.

Voltage is regulated via the engine speed adjusted

al the factory for correct output. Readjusting will void

warranty.

Remove entire electrical load.

Let the engine run for a few minutes with no load.

Move the engine switch to the “OFF” position.(turn the

key switch to “OFF” on the electrical start models).

Do not leave the generator until it has been completely

stopped.

Close the fuel shut off valve if the engine is to be put in

storage or transported.

If cover is used, do not install it untill the generator is

cool.

1

2

3

4

5

6

Controlled initial start helps insurance of proper engine

and generator operation. Follow engine start procedure

outlined in engine manual.

MAINTENANCE

1

ATTENTION: Disconnect all plugs from the panel, and

the cable of the spark plug if the motor is of electrical

starting, before any inspection for maintenance.

Before each use, review the general conditions for the

generator, review that all the pieces are complete, review

if there are damaged cables or some other condition that

can affect that the generator operates on safe way. If a

strange noise is listened to or some abnormal vibration,

turn off the generator immediately. Be sure to fix the

problem before giving the generator more use. Do not

use the equipment damaged.

Periodically inspect all the screws and bolts to check

they are in place and tight.

Keep this equipment in a clean and dry place.

For the best maintenance of the engine and any other

problem, read the engine owner’s manual.

After the engine has become cool, remove the excessive

gasoline and store it in a container, safe and approved

for that purpose.

After the first 20 hours of use of the generator drain and

replace the oil of the engine, after that the oil must be

changed every 100 working hours

HEAT SHIELD:

Inspect to ensure that all heat shields and heat deflectors

are intact and in place. Removing of these parts could

cause serious damage to the unit.

ENGINE: Carburetor Icing

During the winter months, rare atmospheric conditions

could cause an icing condition in the carburetor. If it

happens, the engine may run rough, loose power, and

may stall. Call Product Service for more information.

NOTE: Refer to the engine manufacturer’s manual for

service and maintenance of the engine.

2

3

4

5

6

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

8

SERVICE AND STORAGE

QUICK STARTING TIPS FOR UNITS THAT

HAVE BEEN SITTING FOR A WHILE

If your unit has not been used for a long period of time

and it is hard to start it, try to do some of these easy

steps before calling the customers hotline.

Check the oil level.

Replace the old fuel.

Change the spark plug.

Check the fuel lines. Make sure the fuel valve is open.

Check all generator parts for integrity

Clean the carburetor. (See engine manual for service

centers)

NOTE: only a licensed electrician should perform electrical repairs on this generator.

1

2

3

4

5

6

INFREQUENT SERVICE

If the unit is used infrequently, difficult starting may result,

to eliminate hard starting, run the generator at least 30

minutes every 15 days. Also, if the unit will not be used

for some time, it is a good idea to drain the fuel from the

carburetor and gas tank.

LONG TERM STORAGE

When the generator set is not being operated or is being

stored more than one month, follow these instructions:

Replenish engine oil to upper level.

Drain gasoline from fuel tank line and carburetor.

Pour about one teaspoon of engine oil through the spark

plug hole, pull the recoil starter several times and replace

the plug. Then pull the starter until you feel piston is on

its compression stroke and leave it in that position. This

closes both the intake and exhaust valves to prevent the

inside of cylinder from rusting.

Cover the unit and store in a clean, dry place that is well

ventilated away from open flame or sparks.

NOTE: We recommend always using a fuel stabilizer.

A fuel stabilizer will minimize the formation of fuel gum

deposits during storage. The fuel stabilizer can be added

to the gasoline in the fuel tank, or into the gasoline in a

storage container.

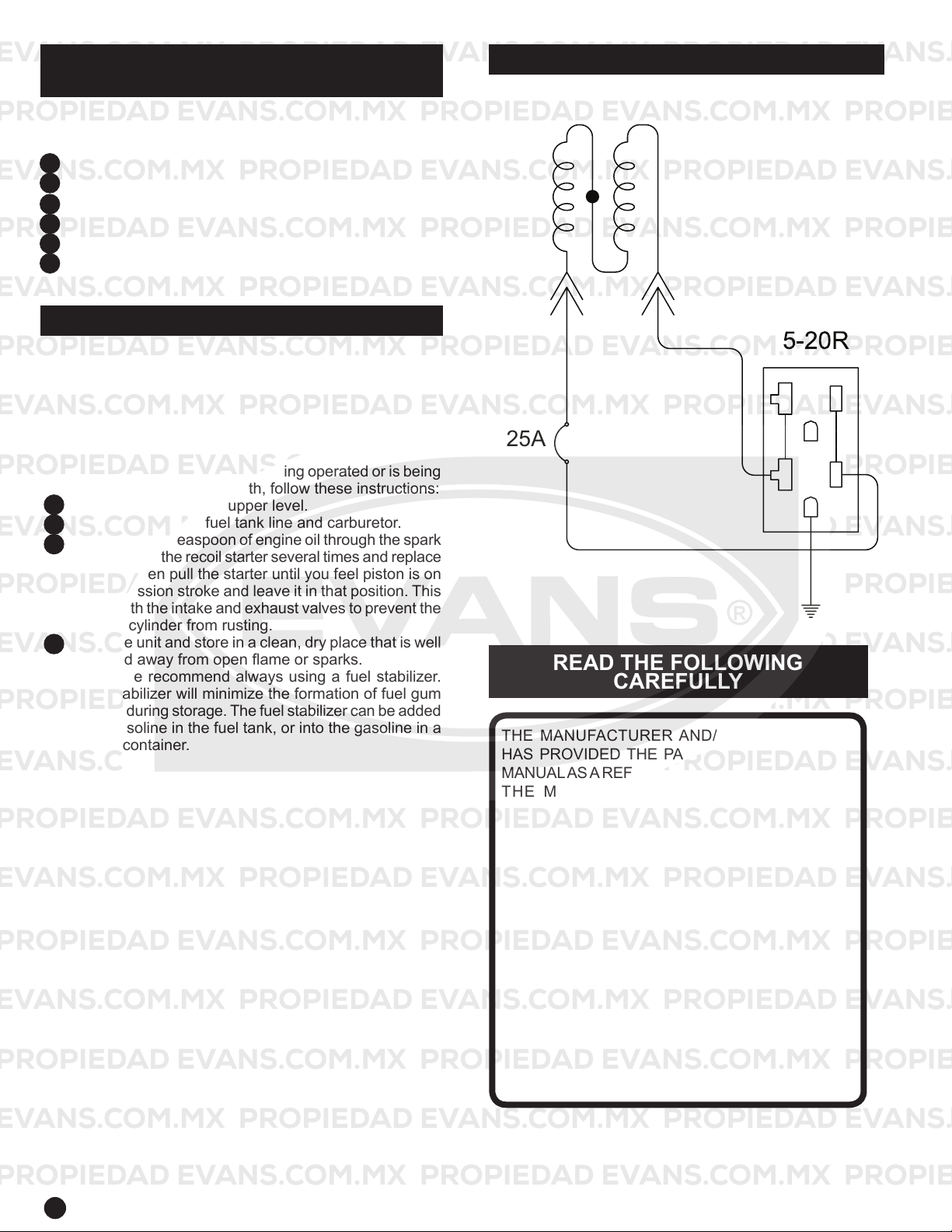

GENERATOR WIRING DIAGRAM

25A

ALTERNATOR

BLACK WHITE

THE MANUFACTURER AND/OR DISTRIBUTOR

HAS PROVIDED THE PARTS DIAGRAM IN THIS

MANUALAS A REFERENCE TOOL ONLY. NEITHER

THE MANUFACTURER NOR DISTRIBUTOR

MAKES ANY REPRESENTATION OR WARRANTY

OF ANY KIND TO THE BUYER THAT HE OR

SHE IS QUALIFIED TO MAKE ANY REPAIRS

TO THE PRODUCT OR THAT HE OR SHE IS

QUALIFIED TO REPLACE ANY PARTS OF THE

PRODUCT. IN FACT, THE MANUFACTURER AND/

OR DISTRIBUTOR EXPRESSLY STATES THAT

ALL REPAIRS AND PARTS REPLACEMENTS

SHOULD BE UNDERTAKEN BY CERTIFIED AND

LICENSED TECHNICIANS AND NOT BY THE

BUYER. THE BUYER ASSUMES ALL RISK AND

LIABILITYARISING OUT OF HIS OR HER REPAIRS

TO THE ORIGINAL PRODUCT OR REPLACEMENT

PARTS THERETO, OR ARISING OUT OF HIS OR

HER INSTALLATION OF REPLACEMENT PARTS

THERE TO.

READ THE FOLLOWING

CAREFULLY

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 9

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

10

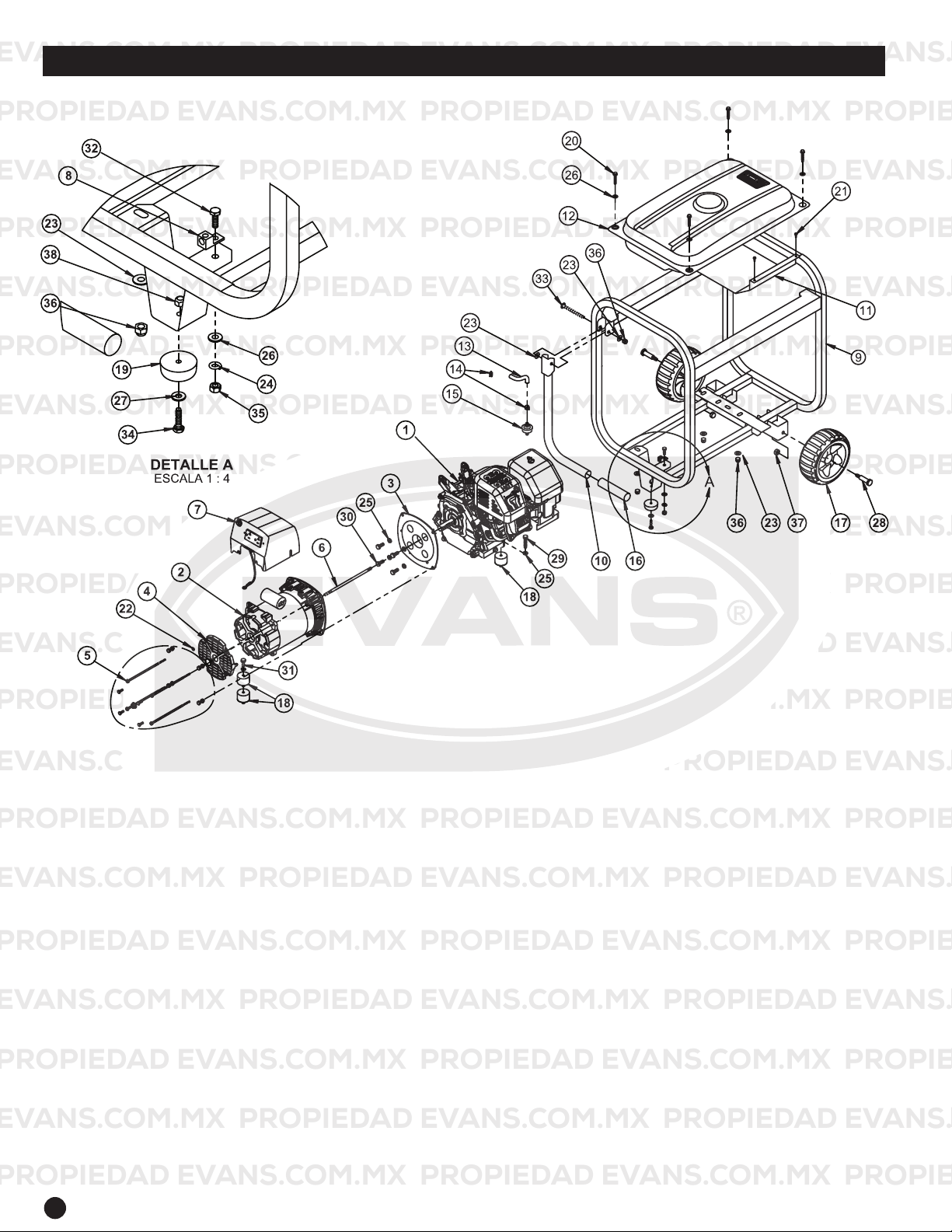

G35 GENERAL DRAWING ASSEMBLY

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 11

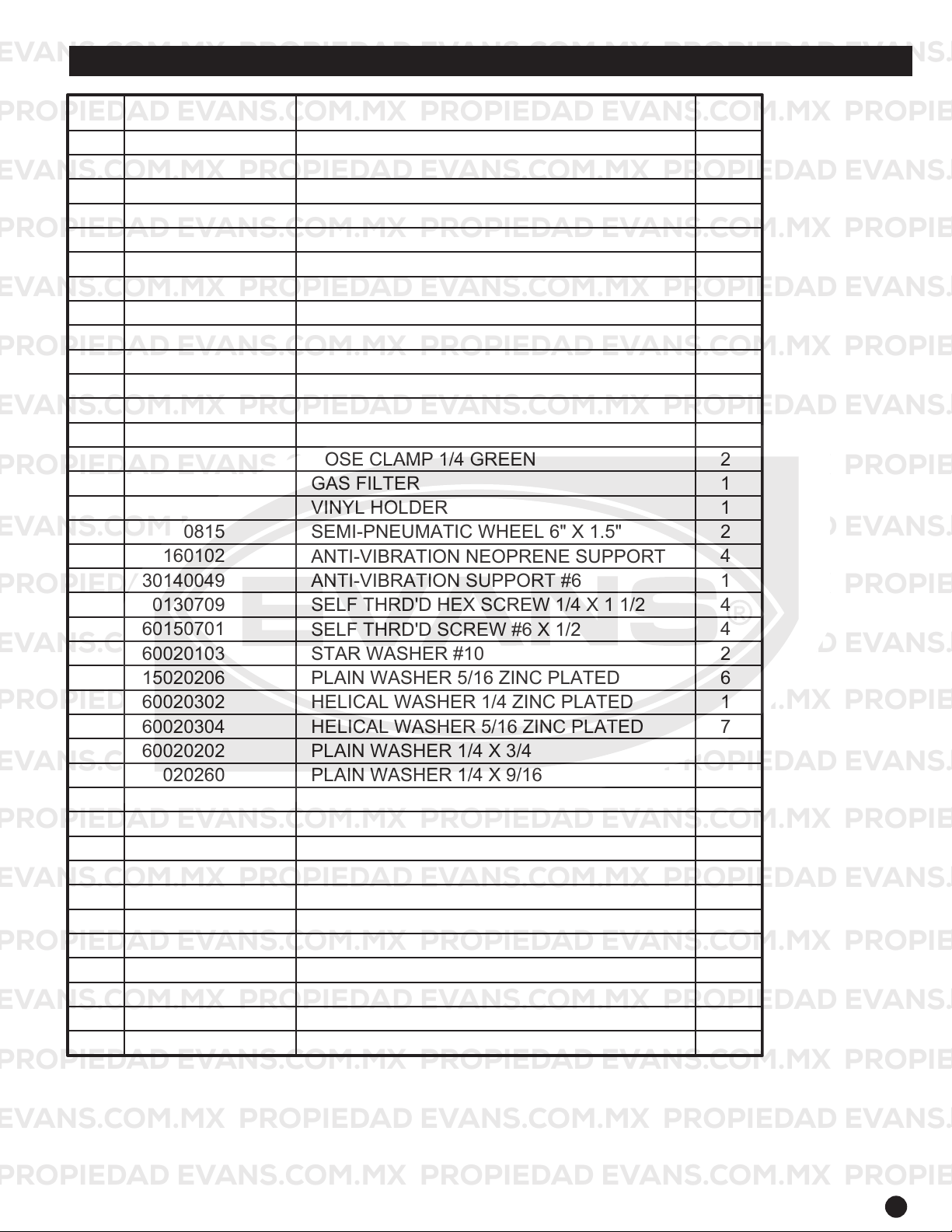

DRAWING ASSEMBLY PART LIST

ITEM

PART NUMBER

DESCRIPTION

QTY.

1

PA-SH265-0011

GAS ENGINE 6.5 HP

ALTERNATOR 3.4 KVA 60 HZ

FLANGE

DRIVE END GRID

SCREWS SET

SCREW M8-5/16" 24UNF X 205 MM

G35 HARNESS

GROUNDING LUG 1/0-14 AWG

TUBULAR FRAME

HANDLE SUB-ASSY

GAS TANK DEFLECTOR

GAS TANK 15 L (4 GALLONS)

3/16 GAS HOSE

HOSE CLAMP 1/4 GREEN

GAS FILTER

VINYL HOLDER

SEMI-PNEUMATIC WHEEL 6" X 1.5"

ANTI-VIBRATION NEOPRENE SUPPORT

ANTI-VIBRATION SUPPORT #6

SELF THRD'D HEX SCREW 1/4 X 1 1/2

SELF THRD'D SCREW #6 X 1/2

STAR WASHER #10

PLAIN WASHER 5/16 ZINC PLATED

HELICAL WASHER 1/4 ZINC PLATED

HELICAL WASHER 5/16 ZINC PLATED

PLAIN WASHER 1/4 X 3/4

PLAIN WASHER 1/4 X 9/16

WHEEL AXIS SCREW 1 1/2”

HEX SCREW 5/16 X1 1/2 NC

HEX SCREW 5/16 X 3/4 NF

HEX SCREW 5/16 X 3/4 NC

HEX SCREW 1/4 X 3/4 NC

ROUND HEAD NIP BOLT 5/16-18

HEX SCREW 1/4 X 1 NC

HEX NUT 1/4 NC ZINC PLATED

SAFETY NUT 5/16 NC ZINC PLATED

SAFETY NUT 3/8 NC

SAFETY NUT 1/4 NC

1

2

K80C

1

3 30010104 1

4 30060803 1

5 30110205 1

6 60030118 1

7 15420114 1

8 50121001 1

9 15051199 1

10 15420815 1

11 15170172 1

12 15430107 1

13 20050202 1

14 30020101 2

15 75010003 1

16 35010101 1

17

65080815

2

18 10160102 4

19 30140049 1

20 60130709 4

21 60150701 4

22 60020103 2

23 15020206 6

24 60020302 1

25 60020304 7

26 60020202 5

27 60020260 1

28 60150406 2

29 60150718 2

30 60150806 4

31 60150714 1

32 60150712 1

33 60150308 1

34 60150772 1

35 60160702 1

36 60161305 4

37 60161105 2

38 60161104 1

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

12

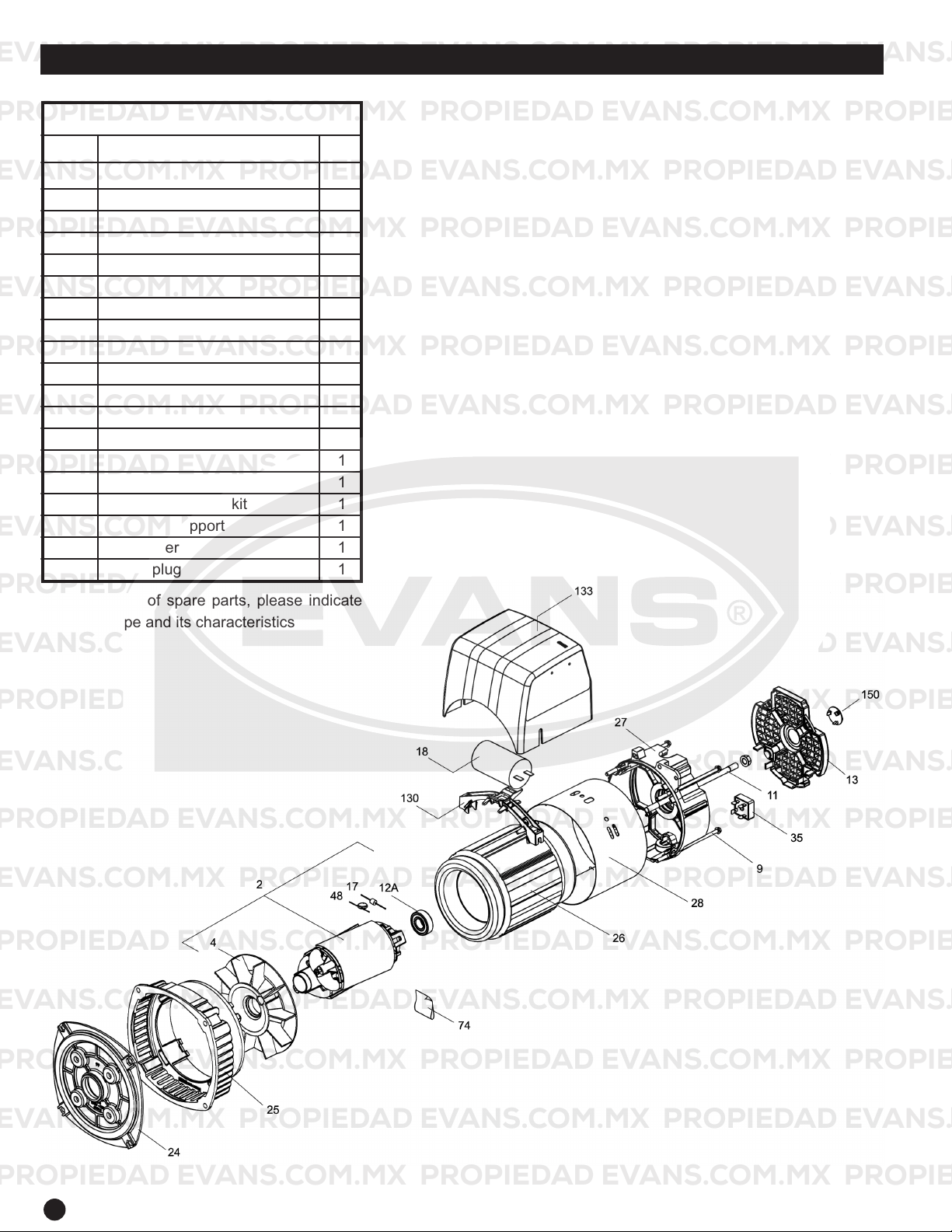

ALTERNATOR DRAWING ASSEMBLY

NOTE: Some parts are listed and shown for illustration

purposes only and not available individually as replacement

parts.

2

4

9

11

12A

13

17

18

24

25

26

27

28

35

48

74

130

133

150

1

4

1

Complete Wound Rotor -K80C

Fan

Screw for bracket fixing

Rotor Rod

Ball bearing

No drive end grid

Rotor diode

Capacitor

Coupling flange J609 a C 19

Drive end bracket

Wound Stator

No drive end bracket

Enclosing band

B.C. rectifier bridge

Varistor

Assembling screw kit

Capacitor support

Blind cover

Plastic plug

K80C Spare Part List

DescriptionRef Qty

On requesting of spare parts, please

indicate

alternator type and its characteristics

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 13

63 cm (Largo) x 48 cm (Ancho) x 70 cm (Alto)

ARTICULO ESPECIFICACIONES

GENERADOR

MOTOR

BASE

DIM. DE EMPAQUE

ACEITE SUGERIDO

Potencia Máxima: 3.5 kVA

Potencia Nominal: 2.8 kVA

Alternador: Monofásico, 3.4 kVA

Voltaje: 120 V ~ 60 Hz

Corriente Nominal: 25 A

Receptáculos: 125 V ~ duplex (5-20R)

Sistema de interruptor de restablecimiento manual

6.5 HP Kholer® (4.85 kW): Certificado por EP

A, Motor de 4 ciclos,

1 cilindro enfriado por aire, desplazamiento 196 cc (196 cm³)

Capacidad Tanque Gasolina: 15 L (4 galones)

Combustible: gasolina sin plomo. Protector de bajo nivel de aceite

Capacidad de aceite: 0.6 L

Arranque manual retráctil

Tubular cuadrado de 2.54 cm

Use aceite -SAE30; bajo 0ºC -SAE 5W-30

ESPECIFICACIONES

REGLAS DE SEGURIDAD

PELIGRO indica una situación

potencialmente peligrosa que, si

no se evita, PROVOCARÁ muerte

o una lesión seria.

ADVERTENCIAindicauna situación

de peligro potencial, la cual, si no

se evita, podría ocasionar lesiones

severas e incluso la muerte.

PRECAUCION indica una situación

potencialmente de riesgo, la cual,

si no se evita, puede ocasionar

heridas personales menores o

moderadas o daños materiales.

PELIGRO ADVERTENCIA PRECAUCION

REGLAS DE SEGURIDAD Y

FUNCIONAMIENTO

1

2

3

4

5

6

7

9

8

10

11

12

ADVERTENCIA. El no seguir estas instrucciones

y advertencias puede ocasionar muerte, heridas

personales o daños materiales.

Lea cuidadosamente y entienda el manual del operador

antes de utilizar este producto. Lea y entienda el manual

de motor antes de su funcionamiento. Siga todas las

advertencias e instrucciones.

Conozca su equipo. Considere las aplicaciones,

limitaciones y los riesgos potenciales específicos de

su unidad.

El equipo deberá colocarse sobre una base de

sustentación firme.

La carga debe de mantenerse dentro de los valores

nominales que aparecen en la placa de identificación

del generador. Una sobrecarga dañará la unidad o

acortara su vida útil.

No se debe de hacer funcionar el motor a velocidades

demasiado altas. Si se opera el motor a excesiva

velocidad aumenta el riesgo de lesiones físicas. No

toque a cambie piezas que puedan aumentar o disminuir

la velocidad regulada.

Para evitar un arranque inesperado, siempre retire

el cable de la bujía antes de dar mantenimiento al

generador o al motor.

Nunca debe operarse una unidad con piezas quebradas

o faltantes, o sin el revestimiento o cubiertas protectoras.

Comuníquese con su centro de servicio para solicitar

los repuestos.

Las unidades no deben operarse ni almacenarse

en lugares húmedos o mojados ni altamente

conductores tales como plataformas metálicas o

estructuras de acero

Mantenga el generador limpio y libre de aceite, barro o

cualquier otro material extraño.

Los cordones de extensión, los cordones eléctricos y

todos los equipos eléctricos deben estar en buenas

condiciones. Nunca opere un equipo eléctrico con

cordones dañados o defectuosos.

Guarde el generador en un lugar con buena

ventilación, con el tanque de combustible

vacío. No se debe de almacenar combustible

cerca del generador.

Su generador no deberá operase jamás si ocurre lo

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

14

1

2

3

4

5

6

15

16

17

18

19

20

21

22

23

24

14

PRECAUCIONES DE RUIDO

COMO DETERMINAR LA POTENCIA

• Velocidad del motor fuera de control.

• Pérdida de carga eléctrica.

• Sobrecalentamiento de el equipo conectado.

• Formación de chispas.

• Receptáculos dañados.

• Fallo de encendido.

• Vibración excesiva.

• Llamas o humo.

• Compartimiento cerrado.

• Lluvia o inclemencia del tiempo. No permita que la

unidad se moje cuando está funcionado.

Verifique periódicamente que no haya fugas o señales

de deterioro en el sistema de combustible, como

mangueras demasiado gastadas o blandas, abrazaderas

flojas o faltantes, o tanque o tapón dañados. Todos estos

defectos deberán corregirse antes de la operación.

El generador debe operarse, recibir servicio y

rellenarse de combustible solamente en las siguientes

condiciones:

• Encienda y ponga a funcionar el generador al aire libre.

No ponga a funcionar el generador en un área cerrada,

aun cuando las puertas o ventanas se encuentren

abiertas; evite áreas donde los gases de escape

puedan encerrarse, tales como pozos, garajes, sótanos,

excavaciones y galerías.

PELIGRO-RIESGO DE MONOXIDO DE

CARBONO: Los gases del escape del motor

contienen monóxido de carbono, un gas

letal, inodoro, invisible que, si se inhala,

puede provocar la muerte o una lesión personal

seria. Si comienza a sentirse indispuesto, mareado

o débil mientras utiliza el generador, apáguelo e

inmediatamente vaya a un lugar fresco; podría padecer

de envenenamiento por monóxido de carbono.

• Buena ventilación para el enfriamiento. La circulación

de aire y las temperaturas son importantes para

las unidades enfriadas por aire. Las temperaturas

no deberán exceder 40°C (104° F) de temperatura

ambiente.

• Rellene de combustible al generador en un área bien

iluminada. Evite el derrame de combustible y nunca

rellene con combustible mientras el generador está

funcionando. Antes de rellenar combustible, espere que

el motor se enfríe durante 2 minutos.

• No eche combustible cerca de llamas, luces piloto

o equipos eléctricos con chispas como herramientas

mecánicas, soldadoras y rectificadoras.

• El motor deberá tener instalado siempre el silenciador

y el filtro de aire, los cuales deberán de estar en buenas

condiciones en todo momento ya que detienen el fuego

en caso de una ignición incompleta en el motor.

• No fume cerca del generador.

Cerciórese que el generador esté conectado a tierra

correctamente (consulte la sección Puesta a Tierra del

Generador).

No use ropa demasiado holgada, alhajas o

cualquier otra cosa que se pueda atrapar en

el alternador u otras partes movibles.

La unidad debe de alcanzar la velocidad de operación

antes de conectarse las cargas eléctricas. Desconecte

El generador puede producir elevados niveles de sonido,

un nivel de sonido prolongado arriba de 85 dB es dañino

para el oído. Utilice protección para los oídos cuando

esté operando alrededor del generador mientras está

encendido.

A fin de evitar la sobrecarga y los posibles daños a su

generador, resulta necesario conocer la potencia total de

la carga conectada. Para determinar a qué herramientas

y/o equipos electrodomésticos su generador hará

funcionar, siga los pasos a continuación:

Determine si desea hacer funcionar un aparato o varios

aparatos simultáneamente.

Verifique los requerimientos de potencia de arranque

y de funcionamiento de los aparatos fijándose en la

carga especificada en la etiqueta o ayúdese utilizando

los valores de la Tabla 1 o calculándola (multiplique

volts x amperes).

Sume la potencia necesaria de arranque y de

funcionamiento de cada aparato. Si la etiqueta solo le

da el voltaje y el amperaje, entonces multiplique volts x

ampes = watts. 1kW = 1,000 watts.

Los electrodomésticos o las herramientas impulsadas

por motores requieren más potencia que lo especificado

en su placa de datos para arrancar.

NOTA: Considere 2 ½ - 4 veces la potencia marcada

para arrancar al equipo.

Los watts unitarios del generador deberían coincidir o

superar el número de watts que requiere el equipo que

usted desea arrancar.

La potencia continua del generador disminuye de

acuerdo a la temperatura y la altitud del lugar donde

13

las cargas antes de apagar el motor.

Para evitar sobrecargas que podrían dañar el equipo,

no permita que el motor se quede sin combustible al

aplicarse las cargas eléctricas.

Al dar carga a un equipo de estado sólido, debe utilizarse

un protector de sobrecarga para evitar posibles daños

al equipo.

No coloque nada a través de las ranuras de ventilación,

aun cuando el generador no esté en operación.

Esto puede dañar al generador o causar lesiones

personales.

Antes de transportar el generador en vehículo, extraiga

todo el combustible para evitar la posibilidad de fugas

o derrames.

Use técnicas correctas para alzar el generador de un

lugar a otro. De lo contrario, podrían producirse lesiones

personales.

Para evitar quemaduras, no toque el silenciador del

motor u otras superficies del generador que

se hayan calentado durante la operación.

No modifique el deflector de calor.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 15

7

se está usando, utilice la tabla de corrección

de potencia y multiplique el factor de corrección

por la potencia nominal indicada en la hoja de

especificaciones.

Siempre conecte la carga más grande primero, y

luego agregue los demás equipos uno por uno.

REQUERIMIENTO DE VOLTAJE

PRECAUCION

Los requerimientos de voltaje y frecuencia

operativa de todos los equipos electrónicos

deben comprobarse antes de enchufarlos

a este generador. Pueden ocurrir daños si

el equipo no está diseñado para operar dentro

de una variación de voltaje de +/- 10% y una

variación de frecuencia de +/- 3 Hz de los valores

nominales que aparecen en la placa de datos de

el generador. A fin de evitar daños, siempre tenga

una carga adicional no de estado sólido enchufada al

generador en caso de usarse solamente equipos de

estado sólido (tales como un aparato de televisión).

También podría resultar necesario un regulador de

línea eléctrica para algunas aplicaciones de equipo

de estado sólido.

Se deberá de utilizar un

acondicionador (regulador) de

línea cuando se operen uno o

más de los siguientes equipos

de estado sólido:

• Control para abrir la cochera

o garaje.

• Equipos de cocina con

visualización digital.

• Televisores.

• Estéreos.

• Computadoras personales.

• Relojes de cuarzo.

• Máquinas fotocopiadoras.

• Equipo telefónico.

INSTALACION 1

2

3

4

ADVERTENCIA

Para evitar posibles lesiones físicas o daños

materiales, es necesario que la instalación

y todo el servicio sea realizado por un

electricista profesional o representante de

servicio autorizado. Bajo ninguna circunstancia debe

permitirse que una persona que no está capacitada

trate de manipular cables dentro del circuito de la

compañía suministradora del servicio eléctrico.

Para evitar la retroalimentación a los sistemas de

suministro, se requiere el aislamiento del sistema

eléctrico residencial.

Antes de realizar la conexión temporal del generador

hacia el sistema eléctrico residencial, apague o

desconecte el servicio principal.

Si el generador va usarse como fuente de energía de

reserva en caso de un fallo del suministro eléctrico, debe

de ser instalado por un electricista calificado de acuerdo

con todos los códigos eléctricos locales aplicables.

El uso apropiado requiere la instalación de un interruptor

de transferencia de doble tiro por un electricista

capacitado y calificado para asegurar que los circuitos

eléctricos del edificio puedan ser conmutados con

seguridad entre el suministro eléctrico y la salida del

generador, evitando de este modo la retroalimentación

hacia el sistema de suministro eléctrico.

Tabla 1 POTENCIAS DE CONSUMO (W)

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

16

ANTES DE LA INSTALACIÓN

1

2

3

4

5

ADVERTENCIA

No use una tubería que conduzca materiales

combustibles como punto de conexión a

tierra.

ADVERTENCIA

Para evitar la retroalimentación hacia

los sistemas de suministro eléctrico,

se requiere el aislamiento del sistema

eléctrico residencial. Antes de realizar

la conexión temporal del generador al sistema

eléctrico residencial, apague el interruptor principal.

Antes de hacer las conexiones permanentes, debe

de instalarse un interruptor de transferencia de

doble tiro. Para evitar la electrocución o daños a la

propiedad, solo debe de ser un electricista calificado

el que conecte el generador al sistema eléctrico

residencial.

Las leyes de California requieren el aislamiento del

sistema eléctrico residencial antes de conectar un

generador a los sistemas eléctricos residenciales.

Terminal de puesta a tierra

Siempre siga los códigos y regulaciones locales que se

aplican a la instalación de cualquier equipo que tenga

relación con este producto.

NFPA 70- Código Nacional Eléctrico.

NFPA 30- Estándar para la instalación y uso de motores

estacionarios de combustible.

Manual de cableado agrícola de la energía eléctrica en

posición auxiliar para granjas.

PUESTA A TIERRA DEL GENERADOR

EL Código Nacional Eléctrico requiere que este producto

se conecte adecuadamente a una puesta de tierra para

prevenir un choque eléctrico. Para este propósito, se

proporciona una terminal de tierra conectada al marco

del generador. Conecte una punta de un cable de cobre

desnudo (calibre 12 AWG mínimo) a la terminal de tierra

situada en el marco del equipo (se identifica por una

calcomanía con el símbolo de tierra física ver figura abajo)

y la otra punta del cable a una varilla de cobre enterrada

en el suelo (1metro) la cual deberá proporcionar una

conexión a tierra adecuada. Sin embargo, consulte con

un electricista local para asegurarse que los códigos

locales se cumplen adecuadamente.

LUBRICACION

NO intente arrancar este motor sin llenar el carter con

la cantidad y el tipo de aceite adecuado. (Utilice aceite

SAE 30). Su generador ha sido enviado de fábrica sin

aceite en el carter. El operar la unidad sin aceite puede

arruinar el motor.

Llene el motor con aceite de acuerdo con el manual del

motor. En este motor el tapón de plástico del carter por

donde se le llena de aceite contiene la bayoneta con

las marcas de lleno y vacío.

EL SENSOR DE BAJO NIVEL DE ACEITE

Esta unidad esta equipada con un sensor de nivel bajo

de aceite. Inicialmente, si el nivel de aceite es menor que

el requerido, el sensor activará un artefacto y parará el

motor. (Consulte el manual adjunto del motor para más

información)

Si se apaga el generador y el nivel de aceite se

encuentra dentro de las especificaciones, verifique

que el generador no esté colocado a un ángulo que

obligue a que el aceite varíe su nivel. Colóquelo sobre

una superficie pareja para corregir este problema. Si

el motor no arranca, el nivel de aceite podría no ser el

suficiente como para desactivar el interruptor de bajo

nivel de aceite. Asegúrese de que el tapón de aceite

marque que está en nivel correcto.

COMBUSTIBLE

Llene el tanque con gasolina sin plomo para automóviles,

limpia y nueva. Puede usarse gasolina de grado

regular siempre y cuando se obtenga un valor alto de

octanaje (por lo menos 85 octanos). Recomendamos

que siempre utilice un aditivo de gasolina. Un aditivo

de gasolina minimizará la formación de depósitos de

goma de gasolina durante el almacenamiento. El aditivo

de gasolina puede agregarse a la gasolina en el tanque

de combustible o junto con la gasolina en un contenedor

de almacenamiento.

El combustible y el humo del motor son flamables, y

potencialmente explosivos. Utilice un procedimiento

adecuado para almacenar y manejar combustible.

Siempre tenga extinguidores ABC a la mano.

PRECAUCION

No llene demasiado el tanque. Mantenga

un nivel máximo de combustible a

¼ de pulgada por debajo de la parte

superior del tanque de combustible. Esto

permitirá la expansión durante el clima cálido,

evitando así el derrame.

Conectar un cable de cobre desnudo

# 12 AWG entre la terminal de tierra y

un punto de aterrizado adecuado

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 17

EXTENSIONES ELECTRICAS

1

2

3

4

5

6

7

Todas las cargas del generador

serán conectadas al panel mediante

extensiones o cables y deberán

ser hechas con clavijas o enchufes

aterrizados de 3 espigas para los

receptáculos de 120 volts.

DESEMPAQUE

Cuando desempaque el generador, asegúrese de que

todas las piezas esten completas, vea la sección de

Explosivo de Partes y Listado de Partes que están al

final de este manual.

Si alguna de las piezas no está o se encuentra en mal

estado, por favor diríjase a nuestro distribuidor lo más

pronto posible.

PREPARACION E INSTALACION DEL

GENERADOR

Coloque el generador al aire libre en donde será

utilizado. Esto debe de ser en una superficie plana,

y lejos de materiales flamables. No permita que el

generador se moje.

Llene el depósito de combustible (al aire libre) hasta 13

litros de gasolina, no llene el tanque hasta el tope.

Agregue 0.6 litros de aceite al motor quitando la bayoneta

que se localiza a un lado del motor. Utilice aceite SAE

30. Utilice un embudo para evitar el derrame de aceite.

Revisar el nivel de aceite con una bayoneta; esta debe

marcar “lleno”. Coloque cuidadosamente el tapón de

aceite, para evitar que los hilos de la rosca se dañen.

Antes de conectar los equipos al generador, revise que

se encuentren en posición de apagado. Vaya a la sección

COMO DETERMINAR LA POTENCIA. No sobrecargue

el generador. Calcule la potencia total de los equipos.

La potencia máxima del generador está indicada en la

hoja de especificaciones

1

2

3

Refiérase a la tabla para los calibres mínimos de extensión

eléctrica de acuerdo con las necesidades de las cargas.

Cuando la carga aumenta debe de utilizarse una

extensión de cable de calibre mayor. Utilizar extensiones

de calibre inadecuado puede causar serios problemas

con el voltaje, dando como resultado una pérdida de

energía y el daño de las herramientas.

Cuanto más pequeño es el número del calibre del cable

mayor es la capacidad de conducción. Un cable calibre

14, por ejemplo, puede conducir una corriente más alta

que un calibre 16.

Cuando hay varias extensiones conectadas debe de

revisarse que cada extensión sea del calibre mínimo

de cable requerido.

Si se utiliza una extensión con salidas para más de una

herramienta sume los amperes de placa de datos de

cada una de las herramientas para determinar el tamaño

minimo del calibre del cable de la extensión.

Las extensiones para salidas a 120 volts son de 3

conductores, donde el conductor verde es el cable de

tierra, el conductor blanco es la conexión al neutro del

generador, y el conductor negro es el cable vivo.

CONEXIONES DEL GENERADOR

4

ADVERTENCIA

Si el generador va a ser utilizado para sustituir

energía en épocas de interrupciones, la entrada

de energía debe ser aislada. Refiérase a las

medidas de seguridad eléctricas del generador

en la sección INSTALACION.

Estas conexiones se deben hacer solamente por

un electricista calificado.

5-15P 5-20P

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

18

ARRANQUE DEL GENERADOR

ARRANQUE DEL MOTOR

PRECAUCIONES ANTES DE

ARRANCAR

Todo escape de motor contiene monóxido de

carbono, un gas mortal. Respirar monóxido

de carbono puede provocar dolor de cabeza,

mareos, nauseas, confusión y eventualmente

la muerte.

El monóxido de carbono es un gas letal, inodoro e

invisible. Que se puede presentar aunque usted no vea

o huela ningún escape de motor. Niveles mortales de

monóxido de carbono se pueden acumular rápidamente

y usted puede perder habilidad para salvarse. También,

niveles mortales del monóxido de carbono pueden

guardarse por horas o días, en áreas cerradas o con

poca ventilación.

Si usted experimenta cualquier sintoma de

envenenamiento, obtenga aire fresco y busque ayuda

médica.

Para prevenir daños serios o la muerte por monóxido

de carbono:

NUNCA encienda motores en interiores. Aunque trate

de ventilar el escape de la máquina con ventiladores,

ventanas o puertas abiertas, el monóxido de carbono

rápidamente puede alcanzar niveles peligrosos.

NUNCA encienda motores en áreas poco ventiladas o

parcialmente cerradas. Areas como bodegas, cocheras,

sótanos, viviendas, habitaciones, etc.

NUNCA encienda motores afuera, cuando los gases del

escape del motor puedan introducirse en construcciones

por aberturas como ventanas o puertas.

ADVERTENCIA

La gasolina es muy peligrosa. Si la gasolina

hace contacto con superficies calientes

puede ocasionar lesiones serias o la

muerte.

1. No llene el tanque de combustible con el motor

en marcha.

2. Apague su motor y espere 2 minutos antes de

llenarlo de combustible

3. No derrame combustible al volver a llenar el

tanque.

4. No mezcle aceite con gasolina.

5. Siga las instrucciones y advertencias contenidas

en el manual de motor.

ADVERTENCIA

Este generador no debe operase sin

tener colocado el deflector contra el

calor instalado de fábrica. Si no se hace

ésto, podría recalentarse el tanque de

combustible, pudiendo ocurrir un incendio que

cause lesiones personales.

PRECAUCION

Este producto contiene o produce quimicos,

cuando es utilizado, conocidos por el

estado de California como causantes de

cáncer, defectos de nacimiento y otros

daños severos. (California Código de Salud y

Seguridad 25249.5 et seq.)

Antes de arrancar el generador, verifique si hay piezas

sueltas o faltantes y si hay cualquier tipo de daño que

pudiera haber ocurrido durante el envió.

Revise el nivel de aceite.

Desconecte todas las cargas eléctricas de la unidad.

Abra la válvula de cierre de combustible.

Si el motor esta frío mueva la palanca del ahogador

hacia la derecha.

Mueva el interruptor de apagado-encendido a la posición

“ON”.

Jale la cuerda del retráctil del motor, si es de arranque

manual (de un tiron rápido y parejo), o gire la llave de

switch de encendido, si es de arranque eléctrico (lleve la

llave a la posición de “START”, y posteriormente suelte

la llave después que arranque el motor).

Después del arranque regrese la palanca del ahogador

a su posición original (hacia la izquierda)

1

2

3

4

5

6

PELIGRO

• Debe suministrar una ventilación

adecuada para los gases tóxicos de

escape y el flujo de aire que enfria al

motor ( el motor es enfriado por aire que

es inyectado por su propio ventilador)

• No encienda o arranque el generador en un área

cerrada, incluso si las puertas o ventanas están

abiertas.

• El motor despide monóxido de carbono, un gas

venenoso, inodoro e invisible.

• Aspirar monóxido de carbono puede ocasionar

nausea, desfallecimiento o la muerte.

PRECAUCION

Permita que el generador funcione sin

carga durante cinco minutos después de

cada arranque inicial para permitir que se

estabilicen el motor y el generador.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 19

COMO APLICAR UNA CARGA

APAGADO DEL GENERADOR

PRECAUCION

Al aplicar una carga, no exceda la potencia

nominal máxima del generador al usar uno

o más receptáculos. Además, no exceda el

amperaje nominal de ningún receptáculo

individual.

1

2

3

4

5

6

Esta unidad ha sido previamente verificada y ajustada

para manejar su capacidad máxima. Al arrancar el

generador, desconecte todas las cargas. Aplique la

carga solamente después de que el generador esté

funcionando. El voltaje se regula por medio de la

velocidad del motor ajustada en fábrica para la salida

correcta. Mover la velocidad del motor le hará perder

la garantía.

Retire toda la carga eléctrica.

Deje que el motor funcione por unos minutos sin

carga.

Mueva la llave del motor a la posición “OFF”. (Haga

girar la llave a “OFF” en los modelos de encendido

eléctrico)

No abandone el generador hasta que ya haya sido

detenido por completo.

Cierre la válvula de paso del combustible si el motor

debe colocarse en depósito o en transporte.

Si le va a colocar una cubierta, espere hasta que la

unidad se haya enfriado.

ARRANQUE INICIAL

MANTENIMIENTO

CONSEJOS PARA UN ENCENDIDO RAPIDO EN

UNIDADES QUE HAN ESTADO INHABILITADAS

DURANTE UN TIEMPO

PRECAUCION

No aplique una carga eléctrica fuerte

durante el periodo inicial de funcionamiento

(las primeras 2 ó 3 horas de operación).

Un procedimiento de arranque inicial controlado ayuda

a asegurar una operación correcta del motor y del

generador. Siga el procedimiento para el motor descrito

en el manual de motor.

ATENCION: Desconecte todos los enchufes o clavijas

del panel y el cable de la bujia si el motor es de

arranque electrico antes de cualquier inspección de

mantenimiento.

Antes de cada uso, revise las condiciones generales del

generador, revise que todas las piezas estén alineadas

completas, revise si hay cables dañados o alguna otra

condición que pueda afectar que el generador opere de

manera segura. Si se escucha un ruido extraño o alguna

1

2

3

4

5

6

Si su unidad ha estado fuera de servicio durante un

periodo de tiempo extenso y es difícil que encienda,

intente realizar algunos de estos fáciles pasos antes de

llamar a la línea directa de información de servicio al

cliente.

Verifique el nivel de aceite.

Reemplace el combustible viejo.

Cambie la bujía de encendido.

Verifique los ductos de combustible. Asegúrese que la

válvula de combustible esté abierta.

Verifique la integridad de todas las piezas del

generador.

Limpie el carburador. (consulte el manual de motor para

obtener información sobre los centros de servicio)

vibracion anormal, apague el generador imediatamente.

Asegúrese de arreglar ese problema antes de darle más

uso. No utilice el equipo dañado.

Inspeccione periódicamente todas las tuercas y tonillos

(que se encuentren en su lugar y apretados)

Guarde su equipo en un lugar limpio y seco.

Para el mejor mantenimiento del motor y cualquier otro

problema, acuda al manual de propietario del motor.

Después de que el motor se haya enfriado, remueva

la gasolina excedente y almacénela en un recipiente

seguro y aprobado para tal fin.

A las primeras 20 horas de uso del generador drene y

reemplace el aceite del motor, después de eso el aceite

debe de ser cambiado cada 100 horas de trabajo.

DEFLECTOR DE CALOR:

Inspecciónelo para asegurarse de que el deflector de

calor esté intacto y en su lugar. No retire ni modifique

ninguna pieza. Retirar o modificar estas piezas puede

causar daños serios a la unidad.

MOTOR: Congelamiento del carburador

Durante los meses de invierno, podrían desarrollarse

condiciones atmosféricas poco usuales que causen una

condición de congelamiento en el carburador. Si esto

ocurre, el motor podría funcionar mal, perder potencia

y detenerse. Para obtener mas información llame al

Centro de Servicio.

NOTA: Consulte el manual de fabricante del motor para

su servicio y mantenimiento.

SERVICIO Y ALMACENAMIENTO

1

2

3

4

5

6

SERVICIO POCO FRECUENTE

Si la unidad no se utiliza frecuentemente, podrían

surgir dificultades para arrancar. Para eliminar estos

problemas, haga funcionar el generador por lo menos

30 minutos cada 15 días. Además, si la unidad no se va

a utilizar durante algún tiempo, es conveniente extraer el

combustible del carburador y del tanque de gasolina.

ALMACENAMIENTO A LARGO PLAZO

Cuando el equipo generador no se está operando o

está almacenado durante más de un mes, siga las

instrucciones siguientes:

Vuelva a llenar de aceite el motor hasta su nivel

superior.

Saque la gasolina del tanque de combustible, la línea

de combustible y del carburador.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

20

3

4

EL FABRICANTE Y/O DISTRIBUIDOR HA

PROPORCIONADO EL DIAGRAMA DE PARTES EN

ESTE MANUAL COMO HERRAMIENTA DE REFERENCIA

SOLAMENTE. NI EL FABRICANTE Y/O DISTRIBUIDOR

REPRESENTAO DAGARANTIAALCOMPRADORDE QUE

ÉSTE ESTÁ CALIFICADO PARA HACER REEMPLAZO

DE PIEZAS DE ESTE PRODUCTO. DE HECHO, EL

FABRICANTE Y/O DISTRIBUIDOR EXPRESAN QUE

TODAS LAS REPARACIONES Y REEMPLAZOS DEBEN

SER HECHOS POR UNA PERSONA CON LICENCIA Y

CERTIFICADA Y NO POR EL COMPRADOR.

EL COMPRADOR ASUME TODOS LOS RIESGOS Y

RESPONSABILIDADES QUE SE GENEREN DE LA

REPARACIÓN DEL PRODUCTO ORIGINAL O DEL

REEMPLAZO DE PIEZAS O DE LA INSTALACION DE

PARTES DE REPUESTO TAMBIEN.

LEA CUIDADOSAMENTE

Vierta hasta una cucharadita de aceite para motores a

través del orificio de la bujía, tire del retráctil varias veces

y coloque la bujía. Luego tire del arrancador hasta que

sienta que el pistón está en su carrera de compresión

y déjelo en esta posición. Esto cierra las válvulas de

entrada y escape para evitar que el interior del cilindro

se oxide.

Cubra la unidad y almacénela en un lugar limpio y seco

con buena ventilación y lejos de chispas o llamas.

NOTA: Recomendamos que siempre utilice un

estabilizador para combustible. Un estabilizador de

combustible minimizará la formación de depósitos de

goma de combustible durante el almacenamiento. El

estabilizador de combustible puede agregarse a la

gasolina en el tanque de combustible o junto con la

gasolina en un contenedor de almacenamiento.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

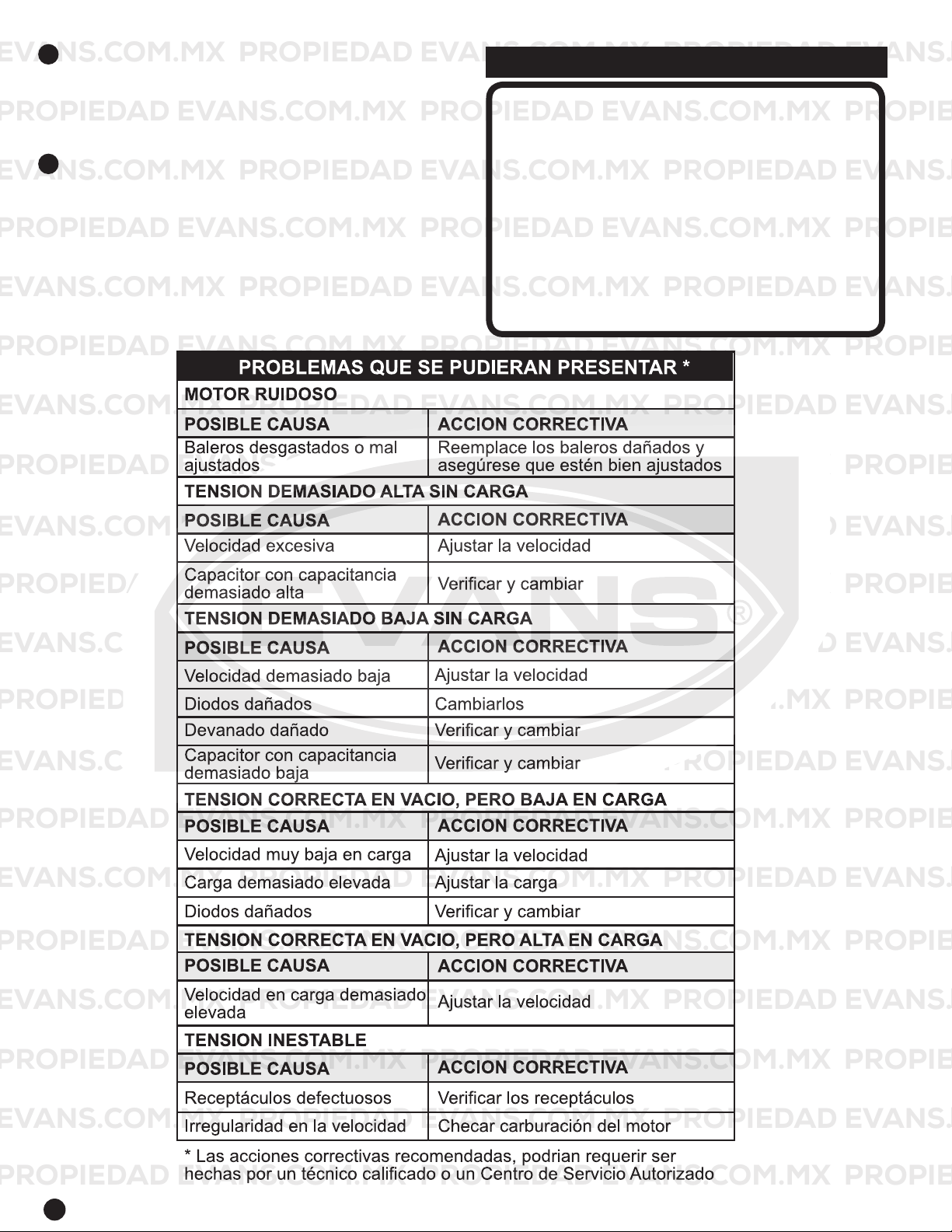

Evans G35MG0650K User manual

Popular Inverter manuals by other brands
