Evco EVHP503 User manual

Evco S.r.l. • Code: • File EVHP503_EVHP513_EVHTP503_EVHTP513_(GB;I;F)_A4_v1.04.pdf
EVHP503/EVHP513/EVHTP503/EVHTP513 Humidity transducer/Humidity and temperature transducer version 1.04
GB ENGLISH
1 GETTING STARTED
1.1 Important
Read these instructions carefully before installing and using the trans-
ducer and follow all additional information for installation and electri-
cal connection.
Keep these instructions close to the transducer for future consultations.

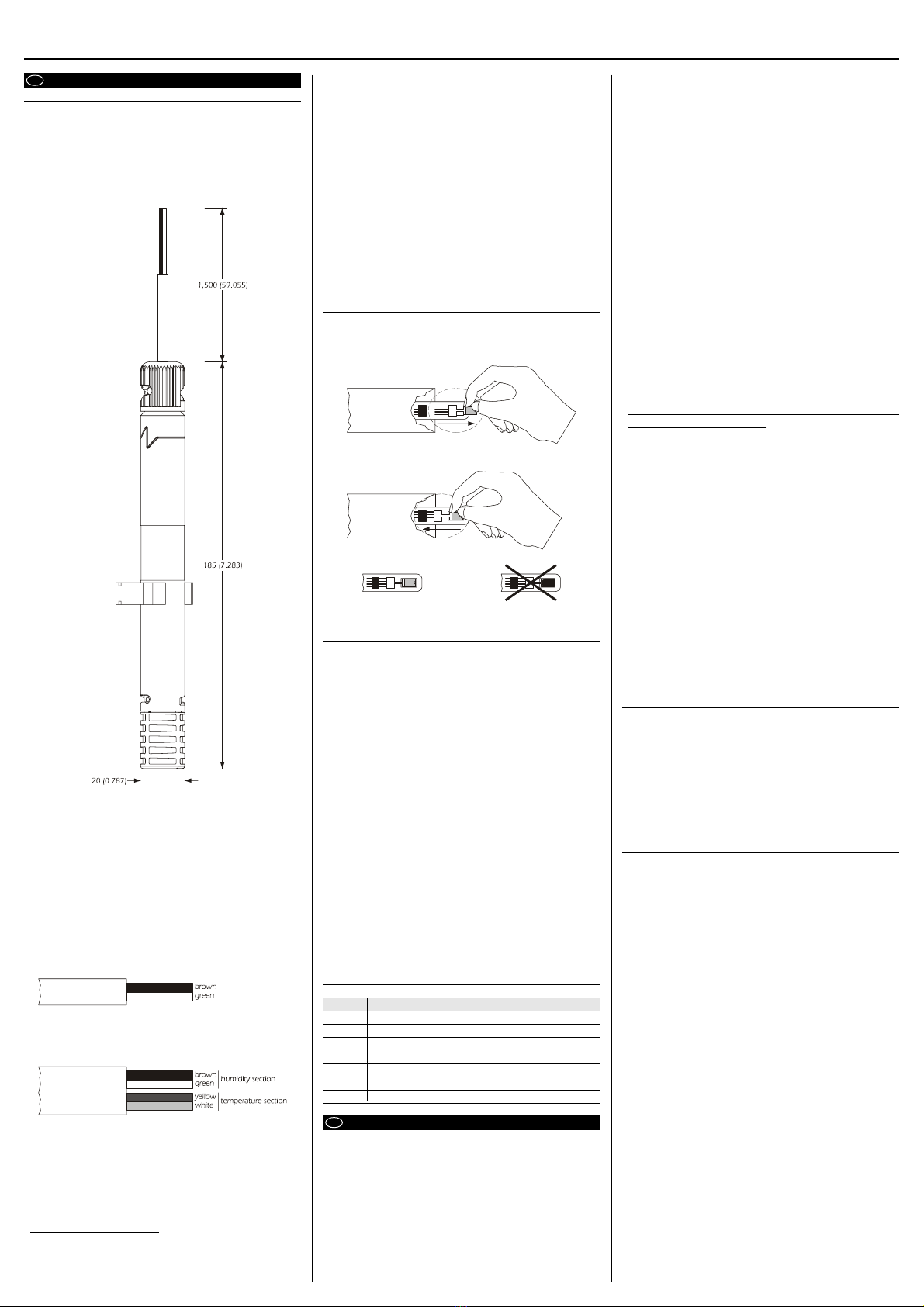

1.2 Installing the transducer
Wall mounting, with the clip and the screws supplied by the builder;
dimensions in mm (in).
Additional information for installation:
• position the transducer as indicated in the picture
• working conditions (ambient temperature, humidity, etc.) must be
between the limits indicated in the technical data
• do not install the transducer close to heating sources (resistances,
hot air ducts, etc.), locations subject to direct sunlight, rain, dust,
mechanical vibrations or bumps, devices provided with big magne-
tos (big speakers, etc.)
• if the transducer is installed in locations subject to dust, clean the
protective cap periodically (unscrew the cap from the main part of
the transducer and clean it using low pressure compressed air or
distilled water).
1.3 Wiring diagram EVHP503 and EVHP513 (humidity
transducer)
• brown wire: +V (8 ... 24 Vdc)
• green wire: output (4-20 mA).
1.4 Wiring diagram EVHTP503 and EVHTP513 (humidity
and temperature transducer)
Humidity section:
• brown wire: +V (8 ... 24 Vdc)
• green wire: output (4-20 mA).
Temperature section:
• yellow wire: +V (8 ... 24 Vdc)
• white wire: output (4-20 mA).
Additional information for electrical connection:
•the temperature section works only if the humidity sec-
tion is correctly connected
• if the transducer has been moved from a cold to a warm location,
the humidity will condense on the inside; wait about an hour before
supplying the transducer
• test the working power supply voltage of the transducer; it must
correspond with the power supply supplied by the connected instru-
ment
• disconnect the transducer before servicing it
• for repairs and information concerning the transducer please con-
tact Evco sales network.
1.5 Setting the connected instrument
• set to 0 parameter “minimum value of the range of the humidity
transducer corresponding to 4 mA”
• set to 100 parameter “maximum value of the range of the humidity
transducer corresponding to 20 mA”
• set to -30 parameter “minimum value of the range of the tempera-
ture transducer corresponding to 4 mA” (only EVHTP503 and
EVHTP513)
• set to 70 parameter “maximum value of the range of the tempera-
ture transducer corresponding to 20 mA” (only EVHTP503 and
EVHTP513).
2 EXTRAORDINARY MAINTENANCE
2.1 Changing the sensor (only EVHP513 and EVHTP513)
To change the sensor:
• a. unscrew the protective cap from the main part of the transducer
• b. unthread the old sensor from the base
• c. thread the new sensor in the base till to position the sensitive ele-
ment into the slot there is in the printed circuit board
• d. make sure the metallized side of the sensor is turned upwards
• e. screw the cap again.
The sensor code is EVHS3.
3 TECHNICAL DATA
3.1 Technical data
Box: self-extinguishing grey.
Protection of the main part of the transducer: IP65.
Connections: 2 wires cable (EVHP503 and EVHP513) or 4 wires ca-
ble (EVHTP503 and EVHTP513) 1.5 m (4.921 ft) long.
Working temperature: from -10 to 70 °C (14 to 158 °F).
Sensor response time: less than 30 s.
Power supply: 8 ... 24 Vdc.
Reverse polarity protection: included.
Maximum load: [(power supply voltage - 8 Vdc) / 0.02 A] ± 50 Ω.
3.2 Humidity section
Kind of sensor: digital.
Range: 0/100 % r.H. (corresponding to 4 and 20 mA).
Working range: from 5 to 95 % r.H.
Accuracy: ±3 % r.H. between 20 and 80 % r.H., ±5 % r.H. otherwise.
Output: 4-20 mA.
3.3 Temperature section (only EVHTP503 and EVHTP513)
Kind of sensor: digital.
Range: -30/70 °C (corresponding to 4 and 20 mA).
Working range: from -10 to 70 °C.
Accuracy: ±1.5 °C.
Output: 4-20 mA.
4 SUMMARIZING TABLE OF CODES
4.1 Summarizing table of codes
CODE DESCRIPTION
EVHP503 Humidity transducer with not interchangeable sensor
EVHP513 Humidity transducer with interchangeable sensor
EVHTP503 Humidity and temperature transducer with not interchange-
able sensor
EVHTP513 Humidity and temperature transducer with interchange-
able sensor
EVHS3 Humidity and temperature sensor
I ITALIANO
1 PREPARATIVI
1.1 Importante
Leggere attentamente queste istruzioni prima dell’installazione e prima
dell’uso e seguire tutte le avvertenze per l’installazione e per il collega-
mento elettrico.
Conservare queste istruzioni con il trasduttore per consultazioni future.
1.2 Installazione
A parete, con la clip e con le viti in dotazione (si veda il disegno del
paragrafo 1.2 della sezione in Inglese).
Avvertenze per l’installazione:
• posizionare il trasduttore come indicato nel disegno
• accertarsi che le condizioni di impiego (temperatura ambiente, umi-
dità, ecc.) rientrino nei limiti indicati nei dati tecnici
• non installare il trasduttore in prossimità di fonti di calore (resistenze,
condotti dell’aria calda, ecc.), di luoghi soggetti alla luce solare diret-
ta, pioggia, polvere eccessiva, vibrazioni meccaniche o scosse, di
apparecchi con forti magneti (grossi diffusori, ecc.)
• se il trasduttore viene installato in luoghi soggetti alla polvere, proce-
dere periodicamente alla pulizia del cappuccio protettivo (svitare il
cappuccio dal corpo del trasduttore e pulirlo utilizzando aria com-
pressa a bassa pressione o acqua distillata).
1.3 Collegamento elettrico EVHP503 ed EVHP513
(trasduttore di umidità)
Si veda il disegno del paragrafo 1.3 della sezione in Inglese.
• filo marrone: +V (8 ... 24 Vcc)
• filo verde: uscita (4-20 mA).
1.4 Collegamento elettrico EVHTP503 ed EVHTP513
(trasduttore di umidità e temperatura)
Si veda il disegno del paragrafo 1.4 della sezione in Inglese.
Sezione umidità:
• filo marrone: +V (8 ... 24 Vcc)
• filo verde: uscita (4-20 mA).
Sezione temperatura:
• filo giallo: +V (8 ... 24 Vcc)
• filo bianco: uscita (4-20 mA).
Avvertenze per il collegamento elettrico:
•la sezione temperatura funziona solo se la sezione umidi-
tà è collegata correttamente
• se il trasduttore viene portato da un luogo freddo a uno caldo, l’umi-
dità può condensare all’interno; attendere circa un’ora prima di ali-
mentare il trasduttore
• accertarsi che la tensione di alimentazione operativa del trasduttore
corrisponda a quella fornita dallo strumento collegato
• disconnettere il trasduttore prima di procedere con qualunque tipo
di manutenzione
• per le riparazioni e per informazioni riguardanti il trasduttore rivolger-
si alla rete di vendita Evco.
1.5 Impostazione dello strumento collegato
• impostare a 0 il parametro “valore minimo della taratura del trasduttore
di umidità corrispondente a 4 mA”
• impostare a 100 il parametro “valore massimo della taratura del
trasduttore di umidità corrispondente a 20 mA”
•impostare a -30 il parametro “valore minimo della taratura del
trasduttore di temperatura corrispondente a 4 mA” (solo EVHTP503
ed EVHTP513)
• impostare a 70 il parametro “valore massimo della taratura del
trasduttore di temperatura corrispondente a 20 mA” (solo EVHTP503
ed EVHTP513).
2 MANUTENZIONE STRAORDINARIA
2.1 Sostituzione del sensore (solo EVHP513 ed EVHTP513)
Si vedano i disegni del paragrafo 2.1 della sezione in Inglese.
Per sostituire il sensore:
• a. svitare il cappuccio protettivo dal corpo del trasduttore
• b. sfilare il vecchio sensore dallo zoccolo
• c. infilare il nuovo sensore nello zoccolo fino a posizionare l’elemento
sensibile nell’asola ricavata sul circuito stampato
• d. assicurarsi che il lato metallizzato del sensore sia rivolto verso l’alto
• e. riavvitare il cappuccio.
Il codice del sensore è EVHS3.
3 DATI TECNICI
3.1 Dati tecnici
Contenitore: autoestinguente grigio.
Grado di protezione del corpo del trasduttore: IP 65.
Connessioni: cavo a 2 fili (EVHP503 ed EVHP513) o 4 fili (EVHTP503
ed EVHTP513) di lunghezza 1,5 m.
Temperatura di impiego: da -10 a 70 °C.
Tempo di risposta del sensore: meno di 30 s.
Alimentazione: 8 ... 24 Vcc.
Protezione contro l’inversione della polarità: incorporata.
Carico massimo: [(tensione di alimentazione - 8 Vcc) / 0,02 A] ± 50 Ω.
3.2 Sezione umidità
Tipo di sensore: digitale.
Taratura: 0/100 % r.H. (corrispondenti a 4 e a 20 mA).
Campo di misura: da 5 a 95 % r.H.
Precisione: ±3 % r.H. tra 20 e 80 % r.H., ±5 % r.H. altrimenti.
Uscita: 4-20 mA.
3.3 Sezione temperatura (solo EVHTP503 ed EVHTP513)
Tipo di sensore: digitale.
Taratura: -30/70 °C (corrispondenti a 4 e a 20 mA).
Campo di misura: da -10 a 70 °C.
Precisione: ±1,5 °C.
Uscita: 4-20 mA.
EVCO S.r.l. This document belongs to Evco; unless you are authorized by Evco, you can not publish this document.
Via Mezzaterra 6, 32036 Sedico Belluno ITALY Evco does not take any responsibility about features, technical data and possible mistakes related in this document or coming by its use.
Phone +39-0437-852468 • Fax +39-0437-83648 Evco does not take any responsibility about damages coming by the non-observance of additional information.
[email protected] • www.evco.it Evco reserves the right to make any change without prior notice and at any time without prejudice the basic safety and operating features.
PT • 39/05
4 TABELLA RIASSUNTIVA DEI CODICI
4.1 Tabella riassuntiva dei codici
CODICE DESCRIZIONE
EVHP503 Trasduttore di umidità con sensore non intercambiabile
EVHP513 Trasduttore di umidità con sensore intercambiabile
EVHTP503 Trasduttore di umidità e temperatura con sensore non
intercambiabile
EVHTP513 Trasduttore di umidità e temperatura con sensore
intercambiabile
EVHS3 Sensore di umidità e temperatura
F FRANÇAIS
1 PREPARATIFS
1.1 Important
Lire attentivement cette notice avant l’installation et avant l’utilisation
et suivre tous les avertissements pour l’installation et pour le raccorde-
ment électrique.
Conserver cette notice avec le capteur pour des consultations futures.
1.2 Installation
Mural, avec le clip et les vis fournies par le constructeur (voir le dessin
du paragraphe 1.2 de la section en Anglais).
Avertissements pour l’installation:
• positionner le capteur comme indiqué dans le dessin
• vérifier si les conditions d’emploi (température ambiante, humidité,
etc.) sont entre les limites indiquées dans les données techniques
• ne pas installer le capteur à proximité de sources de chaleur (résistan-
ces, conduits d’air chaud, etc.), de lieux exposés directement au so-
leil, pluie, poussière excessive, vibrations mécaniques ou décharges,
d’appareils avec forts magnétos (gros diffuseurs, etc.)
• si le capteur est installé en lieux exposés à la poussière, nettoyer le
capuchon protecteur périodiquement (dévisser le capuchon du corps
du capteur et le nettoyer en utilisant air comprimé à basse pression
ou eau distillée).
1.3 Raccordement électrique EVHP503 et EVHP513 (cap-
teur d’humidité)
Voir le dessin du paragraphe 1.3 de la section en Anglais.
• fil marron: +V (8 ... 24 Vcc)
• fil vert: sortie (4-20 mA).
1.4 Raccordement électrique EVHTP503 et EVHTP513
(capteur d’humidité et température)
Voir le dessin du paragraphe 1.4 de la section en Anglais.
Section humidité:
• fil marron: +V (8 ... 24 Vcc)
• fil vert: sortie (4-20 mA).
Section température:
• fil jaune: +V (8 ... 24 Vcc)
• fil blanc: sortie (4-20 mA).
Avertissements pour le raccordement électrique:
•la section température fonctionne seulement si la sec-
tion humidité est raccordée correctement
• si le capteur est transporté d’un lieu froid à un chaud, l’humidité peut
condenser à l’intérieur; attendre une heure avant d’alimenter le cap-
teur
• vérifier si la tension d’alimentation opérative du capteur correspond
à celle fournie par l’appareil connecté
• déconnecter le capteur avant de procéder avec n'importe quel type
d'entretien
• pour les réparations et en cas de questions sur le capteur s’adresser
au réseau de vente Evco.
1.5 Configuration de l’appareil connecté
• configurer à 0 le paramètre "valeur minimum de l’étendue du cap-
teur d’humidité correspondante à 4 mA"
• configurer à 100 le paramètre "valeur maximum de l’étendue du cap-
teur d’humidité correspondante à 20 mA"
• configurer à -30 le paramètre "valeur minimum de l’étendue du cap-
teur de température correspondante à 4 mA" (seulement EVHTP503
et EVHTP513)
• configurer à 70 le paramètre "valeur maximum de l’étendue du cap-
teur de température correspondante à 20 mA" (seulement EVHTP503
et EVHTP513).
2 ENTRETIEN EXTRAORDINAIRE
2.1 Remplacement du capteur (seulement EVHP513 et
EVHTP513)
Voir les dessins du paragraphe 2.1 de la section en Anglais.
Pour remplacer le capteur:
• a. dévisser le capuchon protecteur du corps du capteur
• b. ôter le vieux capteur de la base
• c. mettre le nouveau capteur dans la base jusqu’à positionner l'élé-
ment sensible dans le logement sur le circuit imprimé
• d. s'assurer que la partie métallique du capteur soit tournée vers le
haut
• e. visser le capuchon de nouveau.
Le code du capteur est EVHS3.
3 DONNEES TECHNIQUES
3.1 Données techniques
Boîtier: autoextinguible gris.
Degré de protection du corps du capteur: IP 65.
Connecteurs: câble avec 2 fils (EVHP503 et EVHP513) ou 4 fils
(EVHTP503 et EVHTP513) de longueur 1,5 m (4,921 ft).
Température ambiante: de -10 à 70 °C (de 14 à 158 °F).
Temps de réponse du capteur: moins de 30 s.
Alimentation: 8 ... 24 Vcc.
Protection contre l'inversion de la polarité: incorporée.
Maximum charge: [(tension d’alimentation - 8 Vcc) / 0,02 A] ± 50 Ω.
3.2 Section humidité:
Type de capteur: digital.
Etendue: 0/100 % r.H. (correspondantes à 4 et à 20 mA).
Plage de travail: de 5 à 95 % r.H.
Précision: ± 3 % r.H. entre 20 et 80 % r.H., ± 5 % r.H. autrement.
Sortie: 4-20 mA.
3.3 Section température (seulement EVHTP503 et
EVHTP513):
Type de capteur: digital.
Etendue: -30/70 °C (correspondantes à 4 et à 20 mA).
Plage de travail: de -10 à 70 °C.
Précision: ± 1,5 °C.
Sortie: 4-20 mA.
4 TABLEAU RECAPITULATIF DES CODES
4.1 Tableau récapitulatif des codes
CODE DESCRIPTION
EVHP503 Capteur d’humidité avec capteur pas interchangeable
EVHP513 Capteur d’humidité avec capteur interchangeable
EVHTP503 Capteur d’humidité et température avec capteur pas inter-
changeable
EVHTP513 Capteur d’humidité et température avec capteur interchan-
geable
EVHS3 Capteur d’humidité et température (seulement le pièce de
rechange)

This manual suits for next models

3

Other Evco Transducer manuals

Evco EVHP503 User manual

Evco

Evco EVHP503 User manual

Evco EVHP523 User manual

Evco

Evco EVHP523 User manual

Popular Transducer manuals by other brands

Camille Bauer SIRAX CH-5610 operating instructions

Camille Bauer

Camille Bauer SIRAX CH-5610 operating instructions

UIS WAT-110 user manual

UIS

UIS WAT-110 user manual

Veris Industries PWR Series installation guide

Veris Industries

Veris Industries PWR Series installation guide

Alstom i4MC manual

Alstom

Alstom i4MC manual

Signaltec TPS II installation manual

Signaltec

Signaltec TPS II installation manual

WHD Exciter X.32-4 quick start guide

WHD

WHD Exciter X.32-4 quick start guide

S+S Regeltechnik Thermasgard RTM Operating Instructions, Mounting & Installation

S+S Regeltechnik

S+S Regeltechnik Thermasgard RTM Operating Instructions, Mounting & Installation

MKS Baratron 631F manual

MKS

MKS Baratron 631F manual

Zimmer PRO -V manual

Zimmer

Zimmer PRO -V manual

KYOWA DTT-A-100 instruction manual

KYOWA

KYOWA DTT-A-100 instruction manual

Clark Synthesis TST239 specification

Clark Synthesis

Clark Synthesis TST239 specification

MKS Baratron 631D instruction manual

MKS

MKS Baratron 631D instruction manual

Balluff Micropulse BTL5-A series user guide

Balluff

Balluff Micropulse BTL5-A series user guide

kries IKI-LUM 92 Assembly instructions

kries

kries IKI-LUM 92 Assembly instructions

Simrad ES333-7C -  REV A datasheet

Simrad

Simrad ES333-7C - REV A datasheet

Thyracont B VSP63D Assembling instructions

Thyracont

Thyracont B VSP63D Assembling instructions

Honeywell PX2 Series installation instructions

Honeywell

Honeywell PX2 Series installation instructions

Novatech Bitronics M660 user manual

Novatech

Novatech Bitronics M660 user manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
