EVGA Hadron Air User manual

mini ITX Chassis

3
English English
Table of contents
User Guide EVGA Hadron .......................................................................... 2
Before You Begin ........................................................................................ 4
Chassis Specifications ............................................................................... 5
Parts Descriptions ...................................................................................... 6
Equipment ................................................................................................... 6
Removing the Side Panel ........................................................................... 7
Installing the Motherboard ......................................................................... 7
Installing the Hard Drive ............................................................................. 7
Installing the PCI-E Graphics Card ............................................................ 8
Connecting Front Panel LED / USB / Audio Headers ............................... 8
Optical drive installation (optional) ............................................................ 9
Fan installation / replacing ......................................................................... 9
Compliance Information ........................................................................... 10
User Guide
EVGA Hadron Air

4 5
Before You Begin…
Why sacrifice appearance and size when choosing a performance rig? The EVGA
Hadron Mini ITX chassis was designed to not make any compromises.
Featuring a 500W Gold rated power supply, support for a full sized graphics card, sleek
looks and enthusiast features, the EVGA Hadron Mini ITX Chassis packs a serious punch.
Chassis Specifications
▪Dimensions / Weight
(W x H x D): 169mm x 305mm x 308mm
Weight: 6 kg / 13.22lb
▪Drive Bays
2 x 2.5 / 3.5in
1x Slim Slot Load Optical Drive
▪Expansion Slots
2
▪Fans
2 x 120mm
▪I/O Ports
USB 3.0 x 2
HD Audio Out
HD Audio In
▪Form Factor
miniITX
▪Power Supply
500W Gold Rated
40A on +12V Rail
▪Motherboard / Graphics Card Support
Supports mITX motherboards.
Supports most high performance graphics
cards.
English English
EVGA Hadron Air

6 7
Removing the Side Panel
Installing the Motherboard
Installing the Hard Drive

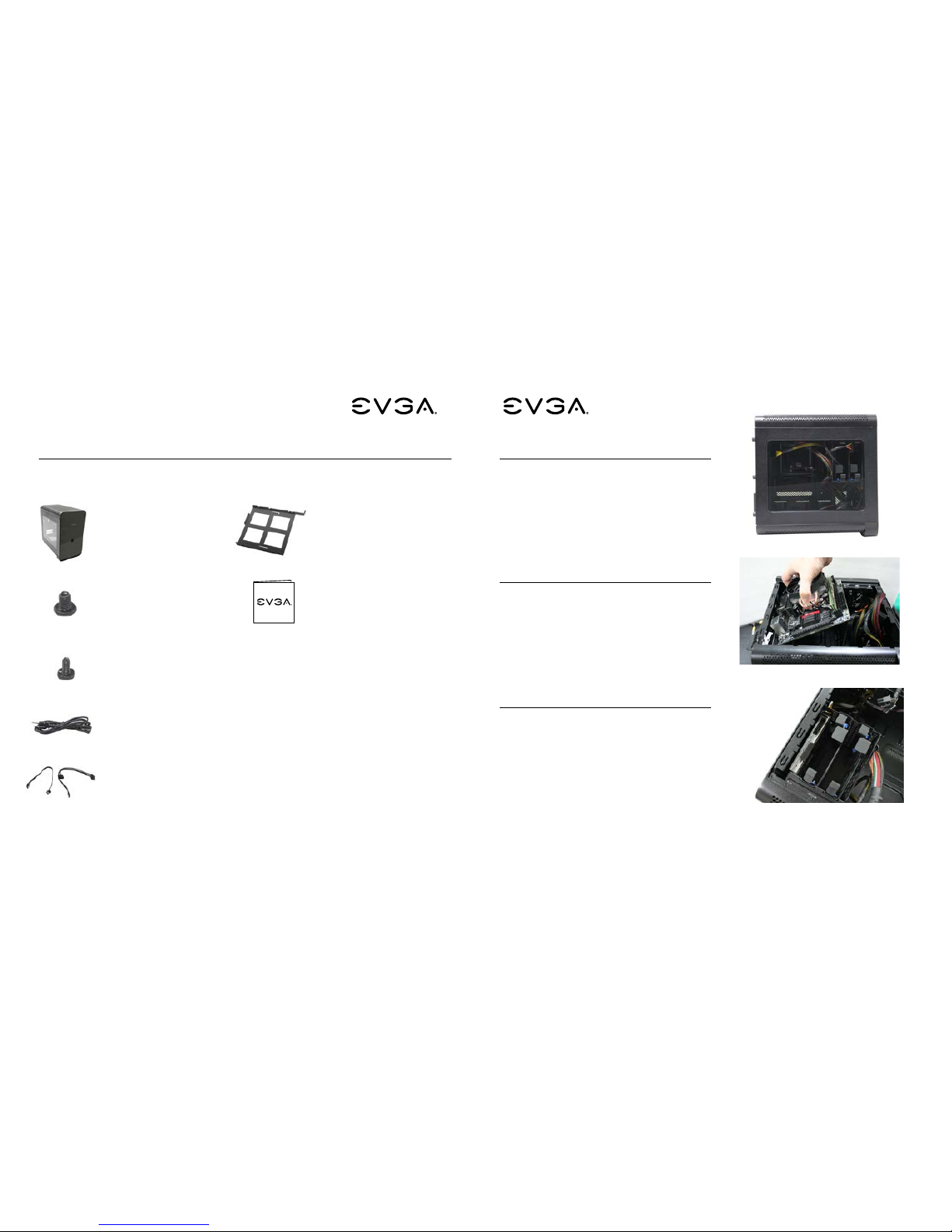

Equipment
The following accessories are included with the Hadron Chassis:
Parts Descriptions
▪EVGA Hadron Chassis
The star of the show!
▪8pcs M3 x 5mm
These screws are used for the
motherboard, and 2.5” hard drives.
▪4pcs M2 x 2.5mm
These screws are used for the
optical disc drive and are
optional.
▪Power Cable
Connects to an AC power source.
▪SATA Cable x 2
Use these to connect your hard
drive.
▪Optical Disc Drive Tray
A tray for your slim slot load
optical drive.
▪Manual
All the important information. You
should know, you are reading it
right now!
▪Losen the screws with a phillips screwdriver.
▪Slide the side panel off in a straight motion.
▪Lay the motherboard at a 45 degree angle
inside the chassis and ensure the screw holes
lineup with the standoffs.
▪Tighten the screws.
▪Pull out the removable hard drive tray by
squeezing together the outer clips.
▪For 2.5in hard drive: Attach 4 screws to the
bottom of the hard drive tray.
▪For 3.5in hard drive – Stretch each side of the
hard drive tray and insert the drive.
▪Slide in the hard drive tray.
English English

8 9

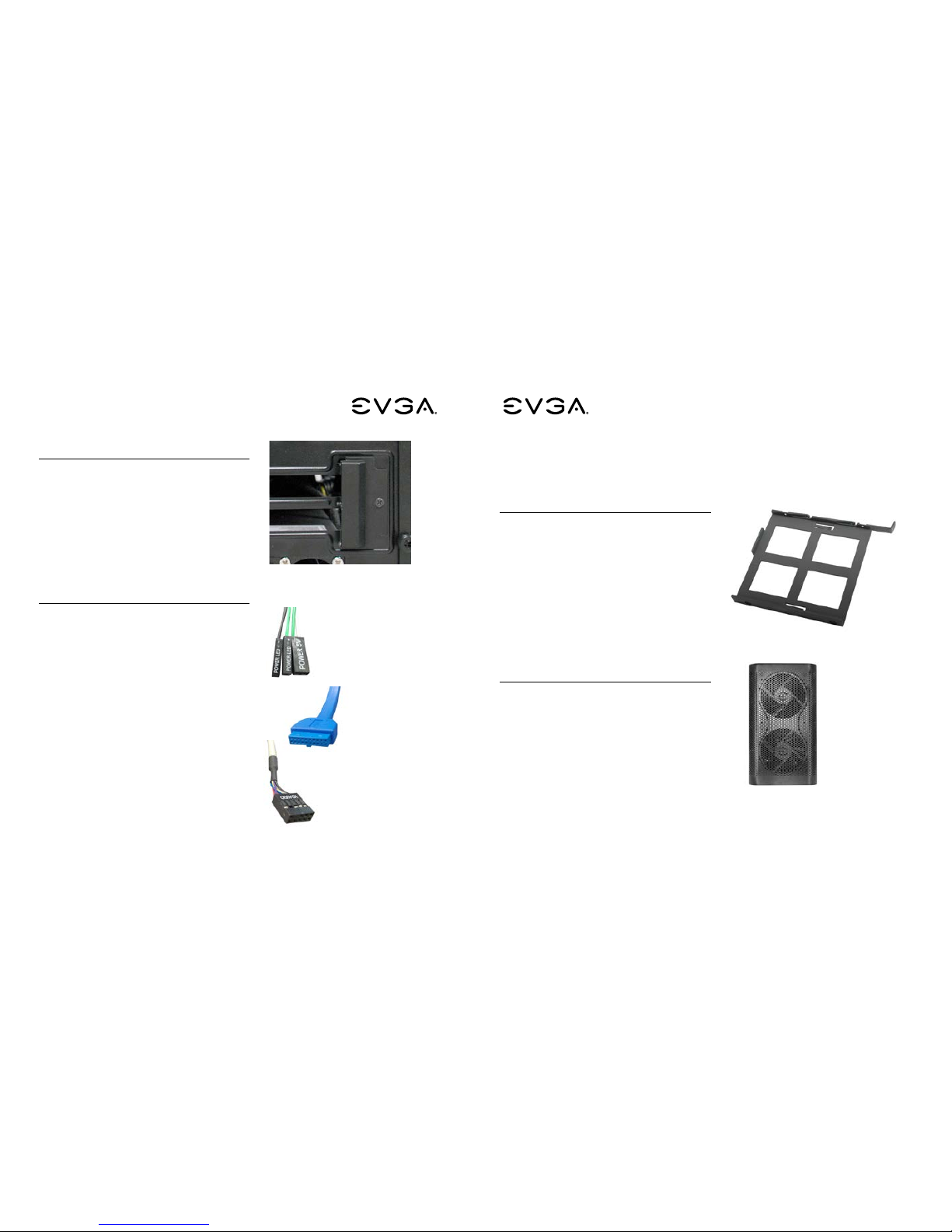

Installing the PCI-E Graphics Card
Connecting Front Panel LED / USB / Audio Headers
▪Unscrew the retention clip on the backside of
the chassis, and flip the clip down.
▪Unscrew the screw.
▪Insert the graphics card.
▪Place screw back in, flip up retention clip and
screw in.
▪Connect power adapters to graphics card.
▪Connect the Power LED and Power Switch
cables. Make sure that the Power LED is in
the correct +/- orientation. Please consult your
motherboard documentation on the proper
location for connection.
▪The USB 3.0 Internal Cable allows for full
support of USB 3.0 devices, please consult
your motherboard documentation to properly
connect this.
▪The HD audio connector supports HD Audio,
please consult your motherboard
documentation on the proper location of
connection.
Optical drive installation (optional)
Fan installation / replacing
▪If you wish to install a slim slot load optical
drive, you can by first removing the opposite
cover.
▪Insert the optical drive into the optical drive tray
and attach four screws.
▪Slide in the optical disc tray.
▪EVGA recommends using the Panasonic
UJ8C5ADPK1-C Slot Load Optical drive.
▪The bundled fans connect to standard 3pin fan
headers on your motherboard.
▪If you need to service / replace the included
fans, you can do so by first removing the top
cover.
▪Remove both screws located on the backside
of the chassis.
▪Slide out the top cover in a horizontal fashion.
English English

10 English
FCC Compliance Information
CE Compliance Information
Trademark & Copyright Information
Legal Information
This device complies with FCC Rules Part 15. Operation is subject to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This
equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the manufacturer’s instructions, may cause
harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of the following measures: (1) Increase the separation between the
equipment and signal source, or (2) connect the equipment to an outlet on a circuit different from that to which the signal source is
connected. Consult the dealer or an experienced computer technician for help. The use of shielded cables for connection of peripheral
devices to the PC systems is required to ensure compliance with FCC regulations. Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void the user’s authority to operate the equipment.
Generic Radiation Interference Standard for Information Technology Equipment. (EN 55022: 2010/AC: 2011 Class B), (EN 61000-3-2: 2006/
A1: 2009 and /A2: 2009), (EN 61000-3-3: 2008). Warning: This is a Class B product. In a domestic environment this product may cause
radio interference in which case the user may be required to take adequate measure. Generic Immunity Standard for Information Technology
Equipment. (EN 55024: 2010).
2001-2013 EVGA Corp. EVGA, the EVGA logo and combinations thereof are trademarks of EVGA Corp. All brand names, company names,
service marks, logos, and trademarks of the company, or its affiliates or licensors are trademarks or registered trademarks of the company or
its subsidiaries, affiliates or licensors in the US and other countries. Other company, products and service names may be trademarks or
service marks of others. EVGA reserves the right to terminate this license if there is a violation of its terms or default by the Original Purchaser.
Upon termination, for any reason, all copies of Software and materials must be immediately returned to EVGA and the Original Purchaser
shall be liable to EVGA.com CORP for any and all damages suffered as a result of the violation or default.
All material including but not limited to, text, data, design specifications, diagnostics, graphics, logos, reference boards, files, images,
drawings, and software including this document and the software itself (together and separately) is owned, controlled by, licensed to, or
used with permission by Company and is protected by copyright, trademark, and other intellectual property rights. All is being provided “as
is”, EVGA Corporation makes no warranties, whether express or implied, statutory or otherwise with respect to the materials and expressly
disclaims all implied warranties of non-infringement, merchantability, and fitness for a particular purpose. In no event shall the liability of EVGA
Corporation for claims arising from the use of the materials by anyone exceed the original purchase price of the materials (or replacement of
the materials at EVGA Corporation’s option). All information furnished is believed to be accurate and reliable. However, EVGA Corporation
assumes no responsibility for the consequences of use of such information or for any infringement of patents or other rights of third parties
that may result from its use, or use of the Software. No license is granted by implication or otherwise under any patent or patent rights of
EVGA Corporation except as expressly provided herein. All specifications mentioned in this publication are subject to change without notice.
Compliance Information
Bedienungsanleitung
EVGA Hadron Air
Deutsch

12 13
Übersicht
Bedienungsanleitung EVGA Hadron ......................................................... 11
Einleitung ................................................................................................... 13
Chassis Spezifikationen ............................................................................ 14
Beschreibung der Teile ............................................................................. 15
Zubehör ..................................................................................................... 15
Das Seiten-Panel abnehmen .................................................................... 16
Motherboard-Installation .......................................................................... 16
Festplatten-Installation ............................................................................. 16
PCI-E Grafikkarten Installation ................................................................. 17
Front Panel LED / USB / Audio Header installieren ................................. 17
Optisches Laufwerk installieren (optional) ............................................... 18
Lüfter installieren / tauschen .................................................................... 18
Konformitäts Informationen ...................................................................... 19
Einleitung…
Warum sollte man Kompromisse in Sachen Design und Format eingehen, wenn man ein
Performance System möchte? Das EVGA Hadron Mini ITX Chassis wurde designed, um
keine Kompromisse eingehen zu müssen.
Es beinhaltet ein 500W Gold zertifiziertes Netzteil, bietet Platz für eine “Full Size”
Grafikkarte und sieht gut aus. Das EVGA Hadron Mini ITX Chassis setzt einen drauf.
Deutsch Deutsch

14 15
Chassis Spezifikationen
▪Abmessungen / Gewicht
(W x H x D): 169mm x 305mm x 308mm
Gewicht: 6 kg / 13.22lb
▪Drive Bays
2 x 2.5/3.5in
1x Slim Slot Load Optical Drive
▪Erweiterungs Slots
2
▪Lüfter
2 x 120mm
▪I/O Anschlüsse
USB 3.0 x 2
HD Audio Out
HD Audio In
▪Form Factor
miniITX
▪Power Supply
500W Gold Rated
40A on +12V Rail
▪Motherboard / Grafikkarten
Unterstützung
Unterstützt mITX Motherboards.
Unterstützt die meisten High Performance
Grafikkarten.
Zubehör
Die folgenden Zubehörteile sind dem Hadron Chassis beigefügt:
Beschreibung der Teile
▪EVGA Hadron Chassis
Der Star der Show!
▪8 Stk. M3 x 5mm
Diese Schrauben werden für
das Motherboard und 2.5”
Harddrive genutzt.
▪4 Stk. M2 x 2.5mm
Diese Schrauben werden für das
optische Laufwerk genutzt und
sind optional.
▪Stromkabel
Wird an eine AC Stromquelle
angeschlossen.
▪SATA Kabel x 2
Benutzen Sie diese um Ihre Fest
platten anzuschließen.
▪Halterung für optisches
Laufwerk
Eine Halterung für das optische
„Slim Slot“ Laufwerk.
▪Bedienungsanleitung
Alle wichtigen Informationen.
Sie sollten wissen, dass Sie diese
gerade lesen!
EVGA Hadron Air
Deutsch Deutsch

16 17

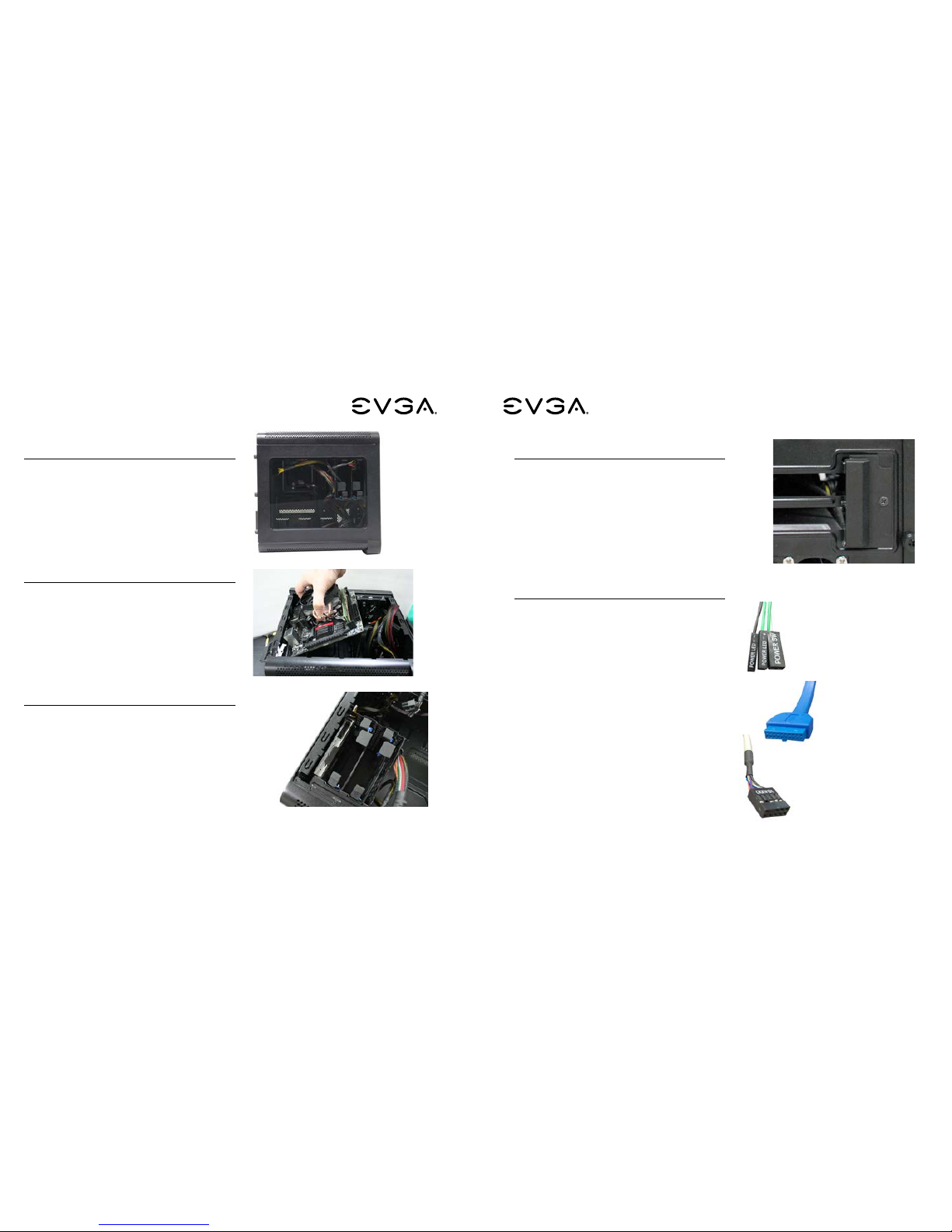

Das Seiten-Panel abnehmen
Motherboard-Installation
Festplatten-Installation
▪Lösen Sie die Schrauben mit einem
Kreuzschlitz Schraubenzieher.
▪Ziehen Sie das Seiten Panel waagerecht ab.
▪Legen Sie das Motherboard in einem
45-Grad-Winkel in das Chassis und stellen Sie
sicher, dass die Schraubenlöcher mit den
Verankerungen übereinstimmen.
▪Ziehen Sie die Schrauben fest.
▪Um den Hard Drive Tray zu entfernen muss
man die beiden äußeren Clips
zusammendrücken.
▪Für 2.5 Zoll Festplatten: Installieren Sie 4
Schrauben auf der Unterseite des Trays.
▪Für 3.5 Zoll Festplatten: Ziehen Sie die beiden
Seiten des Trays auseinander und plazieren Sie
die Festplatte.
▪Schieben Sie den “Hard Drive” Schacht rein.
PCI-E Grafikkarten Installation
Front Panel LED / USB / Audio Header installieren
▪Lösen Sie die Schrauben des Sicherheitsclips
auf der Rückseite des Chassis und klappen den
Clip nach unten.
▪Entfernen Sie die Schraube.
▪Installieren Sie die Grafikkarte.
▪Installieren Sie die Schraube wieder, den
Sicherheitsklipp und die Sicherungsschraube.
▪Schließen Sie den Strom an die Grafikkarte an.
▪Schließen Sie die Power LED und das Power
Switch Kabel an. Stellen Sie bitte sicher, dass
+/- richtig plaziert sind. Bitte prüfen Sie die
Anleitung des Motherboards wo diese An
schlüsse zu finden sind.
▪Das interne USB 3.0 Kabel bietet vollen USB
3.0 Support, bitte prüfen Sie die Anleitung des
Motherboards wo dieser Anschluss zu finden ist.
▪Der HD Audio Anschluss unterstützt HD Audio,
bitte prüfen Sie die Anleitung des Motherboards
wo dieser Anschluss zu finden ist.
Deutsch Deutsch

18 19
Optisches Laufwerk installieren (optional)
Lüfter installieren / tauschen
▪Sollten Sie ein “Slim Slot Load” optisches
Laufwerk installieren wollen ist dies auch
möglich, Sie müssen hierfür nur das gegenüber
liegende Cover entfernen.
▪Platzieren Sie das optische Laufwerk in der
Halterung und installieren die vier Schrauben.
▪Die Halterung für das optische Laufwerk
einschieben.
▪EVGA empfiehlt das Panasonic
UJ8C5ADPK1-C optische Laufwerk.
▪Die mitgelieferten Lüfter benutzen den Standard
3 Pin Lüfteranschluß auf dem Motherboard.
▪Sollten Sie die integrierten Lüfer tauschen/
entfernen müssen können Sie dies duch
entfernen der Abdeckung machen.
▪Entfernen Sie beide Schrauben auf der Rück
seite des Chassis.
▪Entfernen Sie das Top Cover horizontal.
Konformitäts Informationen
Deutsch Deutsch
FCC Compliance Information
CE Compliance Information
Trademark & Copyright Information
Legal Information
This device complies with FCC Rules Part 15. Operation is subject to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This
equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the manufacturer’s instructions, may cause
harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of the following measures: (1) Increase the separation between the
equipment and signal source, or (2) connect the equipment to an outlet on a circuit different from that to which the signal source is
connected. Consult the dealer or an experienced computer technician for help. The use of shielded cables for connection of peripheral
devices to the PC systems is required to ensure compliance with FCC regulations. Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void the user’s authority to operate the equipment.
Generic Radiation Interference Standard for Information Technology Equipment. (EN 55022: 2010/AC: 2011 Class B), (EN 61000-3-2: 2006/
A1: 2009 and /A2: 2009), (EN 61000-3-3: 2008). Warning: This is a Class B product. In a domestic environment this product may cause
radio interference in which case the user may be required to take adequate measure. Generic Immunity Standard for Information Technology
Equipment. (EN 55024: 2010).
2001-2013 EVGA Corp. EVGA, the EVGA logo and combinations thereof are trademarks of EVGA Corp. All brand names, company names,
service marks, logos, and trademarks of the company, or its affiliates or licensors are trademarks or registered trademarks of the company or
its subsidiaries, affiliates or licensors in the US and other countries. Other company, products and service names may be trademarks or
service marks of others. EVGA reserves the right to terminate this license if there is a violation of its terms or default by the Original Purchaser.
Upon termination, for any reason, all copies of Software and materials must be immediately returned to EVGA and the Original Purchaser
shall be liable to EVGA.com CORP for any and all damages suffered as a result of the violation or default.
All material including but not limited to, text, data, design specifications, diagnostics, graphics, logos, reference boards, files, images,
drawings, and software including this document and the software itself (together and separately) is owned, controlled by, licensed to, or
used with permission by Company and is protected by copyright, trademark, and other intellectual property rights. All is being provided “as
is”, EVGA Corporation makes no warranties, whether express or implied, statutory or otherwise with respect to the materials and expressly
disclaims all implied warranties of non-infringement, merchantability, and fitness for a particular purpose. In no event shall the liability of EVGA
Corporation for claims arising from the use of the materials by anyone exceed the original purchase price of the materials (or replacement of
the materials at EVGA Corporation’s option). All information furnished is believed to be accurate and reliable. However, EVGA Corporation
assumes no responsibility for the consequences of use of such information or for any infringement of patents or other rights of third parties
that may result from its use, or use of the Software. No license is granted by implication or otherwise under any patent or patent rights of
EVGA Corporation except as expressly provided herein. All specifications mentioned in this publication are subject to change without notice.

21
Español Español
Tabla de contenidos
Guía del usuario EVGA Hadron ................................................................ 20
Antes de comenzar ................................................................................... 22
Especificaciones del chasis ..................................................................... 23
Descripción de Piezas .............................................................................. 24
Equipo ....................................................................................................... 24
Extracción del panel lateral ...................................................................... 25
Instalación de la placa base ..................................................................... 25
Instalación de la unidad de disco duro ................................................... 25
Instalación de la tarjeta gráfica PCI-E ..................................................... 26
Conexión del panel frontal LED / USB / Audio ........................................ 26
Instalación de la unidad óptica (opcional) ............................................... 27
Instalación / sustitución del ventilador .................................................... 27
Información de cumplimiento .................................................................. 28
Guía del usuario
EVGA Hadron Air

22 23
Antes de comenzar…
¿Por qué sacrificar la apariencia y el tamaño de la hora de elegir una plataforma de
rendimiento? El Hadron chasis Mini ITX EVGA fue diseñado para no asumir ningún
compromiso.
Con una potencia nominal de 500WGold de suministro, el soporte de un tamaño
completode tarjeta gráfica, apariencia elegante y características para los entusiastas,
el EVGA Hadron es un gran impacto.
Especificaciones del chasis
▪Dimensiones / Peso
(W x H x D): 169mm x 305mm x 308mm
Peso: 6 Kg / 13.22lb
▪Compartimiento de Unidades
2 x 2.5 / 3.5 pulgadas
1x Ranura Slim para la unidad óptica
▪Ranura de expansión
2
▪Ventiladores
2 x 120mm
▪E/S Puertos
USB 3.0 x 2
Salida de Audio HD
Entrada de Audio HD
▪Factor de forma
miniITX
▪Fuente de alimentación
500W Categoría Gold
40A en el riel de +12 V
▪Soporte de Placa Madre / Tarjeta
Gráfica
Soporte de placa madre mITX.
Soporte de tarjetas gráficas del mas alto
performance.
Español Español
EVGA Hadron Air

24 25
Extracción del panel lateral
Instalación de la placa base
Instalación de la unidad de disco duro
Equipo
Los siguientes accesorios vienen incluidos con el chasis Hadron:
Descripción de Piezas
▪EVGA Hadron Chassis
La estrella del espectáculo!
▪8pcs M3 x 5mm
Estos tornillos se utilizan para la
placa base, y 2.5” unidades de
disco duro.
▪4pcs M2 x 2.5mm
Estos tornillos se usan para la
unidad de disco óptico y son
opcionales.
▪Cable de alimentación
Se conecta a una fuente de
alimentación de AC.
▪SATA Cable x 2
Úselos para conectar el disco
duro.
▪Bandeja de la unidad de
disco óptico
Bandeja para la ranura de unidad
óptica slim.
▪Manual
Toda la información importante.
Que usted debe saber, la estás
leyendo ahora mismo!
▪Afloje los tornillos con un destornillador Phillips.
▪Deslice el panel lateral con un movimiento recto.
▪Coloque la placa base en un ángulo de 45
grados en el interior del chasis y asegurar
el tornillo los agujeros en alineación con los
separadores.
▪Apriete los tornillos.
▪Saque la bandeja del disco duro extraíble, apretando
juntos los clips exteriores.
▪Para unidad de disco duro de 2,5 pulgadas: Adjuntar
4 tornillos en la parte inferior de la bandeja del disco duro.
▪Para unidad de disco duro de 3,5 pulgadas - Estire
cada lado de la bandeja del disco duro e inserte la unidad.
▪Deslice la bandeja del disco duro.
Español Español

26 27
Instalación de la tarjeta gráfica PCI-E
Conexión del panel frontal LED / USB / Audio
▪Afloje el clip de retención en la parte trasera del
chasis, y tire el clip hacia abajo.
▪Desenroscar el tornillo.
▪Inserte la tarjeta gráfica.
▪Coloque el tornillo de nuevo, levante clip de
retención y entornille.
▪Conecte los adaptadores de corriente de la
tarjeta gráfica.
▪Conecte el LED de alimentación y los cables de
interruptor de encendido. Asegúrese de que el
LED de encendido está en la correcta orient
ación + / -. Por favor, consulte la
documentación de la placa base para la buena
ubicación de la conexión.
▪El cable USB 3.0 interno permite el pleno
apoyo de los dispositivos USB 3.0,
consulte la documentación de la placa madre
para conectar adecuadamente .
▪El conector de audio de alta definición
compatible con audio de alta definición, por
favor consulte a su documentación de la
placa para conectar en el lugar correcto de la
conexión.
Instalación de la unidad óptica (opcional)
Instalación / sustitución del ventilador
▪Si desea instalar una ranura delgada de la unidad
óptica , puede por primera vez retirar la cubierta .
▪Inserte la unidad óptica en la bandeja y conecte los
cuatro tornillos.
▪Coloque en la bandeja de disco óptico.
▪EVGA recomienda el uso de Optical del Panasonic
UJ8C5ADPK1-C.
▪Los ventiladores agrupados se conectan a las cabeceras del ventilador
estándar de 3 pines en su placa base.
▪Si usted necesita para reparar / reemplazar los
ventiladores incluidos, puede hacerlo
retirando la cubierta superior.
▪Retire los dos tornillos situados en la parte
trasera del chasis.
▪Extraiga la cubierta superior de manera
horizontal.
Español Español

28
Información de cumplimiento
Español
Guide d’utilisation
EVGA Hadron Air
Français
Información sobre el cumplimiento FCC
Información de conformidad CE
Información de Derechos y Marca Registrada
Información Legal
Este dispositivo cumple con la normativa de la FCC Parte 15. La operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo
no puede causar interferencias perjudiciales (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que
puedan causar un funcionamiento no deseado. Este equipo ha sido probado y cumple con los límites de un dispositivo digital de Clase B,
según la Parte 15 de la normativa FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias
perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia, si no se instala y se utiliza
de acuerdo con las instrucciones del fabricante, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no
hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la
recepción de radio o televisión, lo cual puede determinarse apagándolo y encendiéndolo, se recomienda al usuario que intente corregir la
interferencia mediante una o más de las siguientes medidas: (1) Aumentar la separación entre la fuente de los equipos y de la señal, o (2)
conectar el equipo a un tomacorriente en un circuito diferente de aquel al que está conectada la fuente de la señal. Consulte con el
distribuidor o con un técnico en computación con experiencia para obtener ayuda. Se requiere el uso de cables blindados para conectar
dispositivos periféricos a los sistemas de PC para garantizar el cumplimiento de la normativa FCC. Los cambios o modificaciones a esta
unidad no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.
Radicación Genérica de interferencia estándar de tecnología de la información Equipo. (EN 55022: 2010/AC: 2011 Class B), (EN 61000-3-2:
2006/A1: 2009 and /A2: 2009), (EN 61000-3-3: 2008). Atención: Este es un producto Clase B. En un entorno doméstico, este producto
puede causar interferencias de radio, en cuyo caso el usuario estará obligado a tomar medidas adecuadas. Norma de inmunidad genérica
para equipos de tecnología de la información. (EN 55024: 2010).
2001-2013 EVGA Corp., el logotipo de EVGA y combinaciones de los mismos son marcas comerciales de EVGA Corp. Todos los nombres
de marca, nombres de compañías, marcas de servicio, logotipos y marcas comerciales de la empresa o sus filiales o licenciatarios son
marcas comerciales o marcas registradas de la empresa o de sus subsidiarias, afiliados o licenciatarios en los EE.UU. y en otros países .
Otras empresas, productos y nombres de servicios pueden ser marcas comerciales o marcas de servicio de terceros. EVGA se reserva el
derecho de terminar esta licencia si se produce una violación de sus términos o incumplimiento por parte del comprador original. Tras la
rescisión, por cualquier motivo, todas las copias del Software y los materiales deben ser devueltos inmediatamente a EVGA y el Comprador
Original será responsable ante EVGA.com CORP por cualquier daño sufrido como resultado de la violación o incumplimiento.
Todo el material, incluyendo pero no limitado a, texto, datos, especificaciones de diseño, diagnósticos, gráficos, logos, placas de referencia,
archivos, imágenes, dibujos y software incluyendo este documento y el propio software (juntos y por separado) son propiedad, controladas
por, la licencia de, o utilizados con el permiso de la Empresa y se encuentra protegida por derechos de autor, marcas registradas y otros
derechos de propiedad intelectual. Todo está siendo proporcionado “tal cual”, Corporation no otorga garantías, expresas o implícitas, legales
o de otro tipo con respecto a los materiales y expresamente renuncia a todas las garantías implícitas de no infracción, comerciabilidad o
idoneidad para un propósito particular. En ningún caso la responsabilidad de Corporation por daños ocasionados por el uso de los
materiales por cualquier persona excederá el precio de compra original de los materiales (o el reemplazo de los materiales a elección de
Corporation). Toda la información proporcionada se considera precisa y fiable. Sin embargo, Corporation no asume ninguna
responsabilidad por las consecuencias del uso de esta información o de cualquier infracción de patentes u otros derechos de terceros que
pudieran derivarse de su uso, o el uso del Software. No se otorga por implicación o de otra manera, bajo ninguna patente o derechos de
patente de Corporación, salvo lo dispuesto expresamente en el presente. Todas las especificaciones mencionadas en esta publicación están
sujetas a cambios sin previo aviso.

30 31
Table des matières
Guide d’utilisation EVGA Hadron ............................................................. 29
Avant de commencer ................................................................................ 31
Spécifications du châssis ......................................................................... 32
Descriptions des pièces ........................................................................... 33
Equipement ............................................................................................... 33
Retrait du panneau latéral ........................................................................ 34
Installation de la carte mère ..................................................................... 34
Installation du disque dur ......................................................................... 34
Installation de la carte graphique en PCI-E ............................................. 35
Raccordement sur le panneau avant des LED / USB / Audio Headers .......
.................................................................................................................... 35
Installation du lecteur optique (en option) ............................................... 36
Installation / remplacement du ventilateur ............................................... 36
Information sur la conformité ................................................................... 37
Avant de commencer…
Pourquoi devoir sacrifier l’apparence et la taille de sa plateforme au moment de choisir son
boitier? Le châssis Mini ITX EVGA Hadron a été conçu pour ne pas avoir de compromis à
faire.
Equipé d’une alimentation 500W certifiée Gold, compatible avec les cartes graphiques
les plus longues, une courbe élégante et des caractéristiques de rêve, le chassis Mini ITX
EVGA Hadron a vraiment du punch !
Français Français

32 33
Spécifications du châssis
▪Dimensions / poids
(W x H x D): 169mm x 305mm x 308mm
Poids: 6 kg / 13.22lb
▪Baies Disques
2 x 2.5 / 3.5in
1x emplacement pour disque optique
▪Slots d’extension
2
▪Ventilateurs
2 x 120mm
▪I/O Ports
USB 3.0 x 2
HD Audio Sortie
HD Audio Entrée
▪Form Factor
miniITX
▪Alimentation
Certification 500W Gold
40A on +12V Rail
▪Support des cartes mères et cartes
graphiques
Compatible avec les cartes mères mITX.
Compatible avec la plupart des cartes
graphiques haut de gamme.
Equipement
Les accessoires suivants sont fournis avec le châssis EVGA Hadron:
Descriptions des pièces
▪Châssis EVGA Hadron
La star du spectacle!
▪8pcs M3 x 5mm
Ces vis sont utilisées pour la carte
mère et les disques durs 2.5”.
▪4pcs M2 x 2.5mm
Ces vis sont utilisées pour le
lecteur de disque optique, et sont
en option.
▪Câbles d’alimentation
Se connecte à une source
d’alimentation AC.
▪2 Câbles SATA
Utilisez-les pour connecter votre
disque dur
▪Plateau du lecteur optique
Un plateau pour votre lecteur
optique type “mange disque”.
▪Manuel
Vous lisez en ce moment toutes
les informations importantes que
vous devriez savoir!
EVGA Hadron Air
Français Français

34 35
Retrait du panneau latéral
Installation de la carte mère
Installation du disque dur
▪Desserrer les vis avec un tournevis cruciforme.
▪Faites glisser le panneau latéral dans un
mouvement rectiligne.
▪Posez la carte mère à un angle de 45 degrés à
l’intérieur du châssis et assurez la mise en place
des entretoises dans les trous prévus à cet
effet.
▪Serrez les vis.
▪Tirez sur le plateau du disque dur amovible en
pinçant les pinces extérieures.
▪Pour le disque dur 2,5 pouces: Fixer 4 vis au
fond de la baie du disque dur.
▪Pour le disque dur 3,5 pouces - Étirez chaque
côté du plateau du disque dur et insérez le
disque.
▪Glissez le dans la baie à disque dur.
Installation de la carte graphique en PCI-E
Raccordement sur le panneau avant des LED / USB / Audio Headers
▪Dévissez le clip de fixation à l’arrière du châssis,
et retourner le clip vers le bas.
▪Dévissez les vis.
▪Insérez la carte graphique.
▪Replacez la vis , relevez les leviers de rétention
et vissez.
▪Connectez les adaptateurs pour carte graphique.
▪Connecter le voyant d’alimentation et les câbles
Power Switch. Assurez-vous que le voyant
d’alimentation est dans la bonne orientation
+/-. Merci de consulter la documentation de
votre carte mère sur le bon emplacement des
connecteurs.
▪Le câble interne USB 3.0 permet un support
complet des périphériques USB 3.0; merci de
consulter la documentation de votre carte mère
pour le connecter correctement.
▪Le connecteur audio HD supporte l’audio HD,
merci de consulter la documentation de votre
carte mère pour le connecter correctement.
Français Français

36 37
Installation du lecteur optique (en option)
Installation / remplacement du ventilateur
▪Si vous souhaitez installer un lecteur optique
type “mange disque”, vous pouvez mais pensez
en premier à retirer le couvercle opposé.
▪Insérez le lecteur dans le tiroir du lecteur
optique et fixez les quatres vis.
▪Glissez le dans le tiroir du disque optique.
▪EVGA recommande d’utiliser le modèle de
lecteur optique de Panasonic UJ8C5ADPK1-C.
▪Les ventilateurs intégrés se connectent sur des
prises standards 3pin de la carte mère.
▪Si vous avez besoin de réparer / remplacer
les ventilateurs inclus, vous pouvez le faire en
premier en enlevant le capot supérieur.
▪Retirez les deux vis situées à l’arrière du châssis.
▪Faites glisser le couvercle de manière horizontale.
Information sur la conformité
Français Français
Renseignements sur la conformité FCC
Renseignements sur la conformité CE
Trademark & Copyright Information
Information légale
Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions
suivantes : cet appareil ne doit pas provoquer d’interférences préjudiciables et doit accepter toute interférence reçue, même celles qui
sont susceptibles d’entraîner un disfonctionnement indésirable. Cet appareil a subi des tests de contrôle et a été déclaré conforme aux
restrictions imposées aux appareils numériques de classe B par la section 15 de la réglementation FCC. Ces restrictions sont destinées à
assurer une protection raisonnable contre les interférences indésirables lorsque cet appareil fonctionne dans un environnement résidentiel.
Cet appareil génère, exploite et peut émettre un rayonnement de fréquence radio; en cas d’installation ou d’utilisation non conforme aux
instructions fournies par le fabricant, il peut provoquer des interférences indésirables avec les réceptions radio. Rien ne garantit cependant
que dans certaines installations spécifiques, aucune interférence ne se produira. Si cet équipement provoque des interférences indésirables
avec les réceptions radio et TV (ce que vous pourrez déterminer en allumant et éteignant l’appareil), nous vous encourageons vivement à y
remédier en prenant l’une des mesures suivantes : augmentez la distance séparant votre équipement et le récepteur ; brancher l’appareil
sur une prise de courant située sur un circuit différent de celui du récepteur ; contactez un détaillant ou technicien qualifié pour obtenir une
assistance complémentaire. L’utilisation de câbles blindés pour brancher le moniteur sur la carte graphique est obligatoire afin de satisfaire
à la réglementation FCC. Tous changements ou modifications qui ont été apportés à ce produit sans l’approbation expresse de la partie
responsable de sa conformité pourraient entraîner l’annulation du droit d’utilisation de ce matériel.
Norme générique d’interférence des radiations pour la technologie de l’information Équipement. (EN 55022: 2010/AC: 2011 Class B), (EN
61000-3-2: 2006/A1: 2009 and /A2: 2009), (EN 61000-3-3: 2008). Avertissement: Ceci est un produit de classe B. Dans un environnement
domestique, ce produit peut provoquer des interférences radio, auquel cas l’utilisateur peut être amené à prendre des mesures adéquates.
Norme générique immunité pour les équipements des technologies de l’information. (EN 55024: 2010).
2001-2013 EVGA EVGA Corporation, le logo EVGA et leurs combinaisons sont des marques de EVGA Corp. Tous les noms de la marque,
noms de société, marques de service, logos et marques de la société ou de ses sociétés affiliées ou concédants la licence sont des
marques commerciales ou des marques déposées de la société ou de ses filiales, sociétés affiliées ou concédants de licence aux Etats-Unis
et d’autres pays . D’autres sociétés, produits et noms de services peuvent être des marques déposées ou des marques de service de tiers.
EVGA se réserve le droit de résilier cette licence si il s’agit d’une violation de ses conditions ou de manquement par l’Acquéreur d’origine.
En cas de résiliation, pour quelque raison que toutes les copies du logiciel et le matériel doivent être immédiatement retournés à EVGA et
l’acheteur d’origine devra répondre à EVGA.com CORP pour tous les dommages subis à la suite de la violation ou du manquement “.
Tout le matériel, y compris, mais sans s’y limiter, les textes, les données, les spécifications de conception, diagnostic, graphiques, logos,
cartes de référence, des fichiers, des images, des dessins, et des logiciels, y compris le présent document et le logiciel lui-même (ensemble
et séparément) sont détenus, contrôlés par une licence, ou utilisés avec la permission de la société et sont protégés par le droit d’auteur,
marques de commerce et autres droits de propriété intellectuelle. Tout est fourni “tel quel”, EVGA Corporation exclut toute garantie, expresse
ou implicite, légale ou autre en ce qui concerne les matériaux et exclut expressément toute garantie implicite de non-contrefaçon, de qualité
marchande et d’adéquation à un usage particulier. En aucun cas, la responsabilité de EVGA Corporation pour les réclamations découlant de
l’utilisation des matériaux par quiconque dépasser le prix d’achat initial des matériaux (ou le remplacement des matériaux au gré de EVGA
Corporation). Tous les renseignements fournis sont exacts et fiables. Cependant, EVGA Corporation n’assume aucune responsabilité pour
les conséquences de l’utilisation de ces informations ou pour toute infraction aux brevets ou autres droits de tiers pouvant résulter de son
utilisation, ou l’utilisation du logiciel. Aucune licence n’est accordée par implication ou autrement en vertu des droits de brevet ou d’un brevet
d’EVGA Corporation, sauf disposition expresse des présentes. Toutes les spécifications mentionnées dans ce document sont sujettes à
modification sans préavis.

39
Português Português
Sumário
Guia do usuário EVGA Hadron ................................................................. 38
Antes de começar ..................................................................................... 40
Especificações do chassi ......................................................................... 41
Descrição das peças ................................................................................ 42
Equipamentos ........................................................................................... 42
Remoção do painel lateral ....................................................................... 43
Instalação da Placa Mãe .......................................................................... 43
Instalação do disco rígido ........................................................................ 43
Instalação da placa de vídeo PCI-E ......................................................... 44
Fixação dos conectores de áudio / USB / LED do painel frontal ........... 44
Instalação da unidade de disco óptico (opcional) .................................. 45
Instalação / substituição do ventilador ................................................... 45
Informações de conformidade ................................................................. 46
Guia do Usuário
EVGA Hadron Air
