Evo-lite MOVING BEAM 12x10 User manual

MOVING BEAM 12X10 Manual Ver. 1.02 Page 1
MOVING BEAM 12x10
RGBW CREE 10W LED
User manual / Mode d’emploi

MOVING BEAM 12X10 Manual Ver. 1.02 Page 2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante . Risque pour les yeux . Ne regardez
pas directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet
appareil dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30
minutes après son utilisation. L’extérieur de l’appareil peut devenir très chaud .
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigné tous matériaux combustibles et inflammables de l’appareil
en fonctionnement. Ne pas éclairer de surfaces proches du projecteur, il est important de
garder une distance de sécurité d’au moins 5m.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi-même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 4
Table des matières
Français………………………………………………………………………………………………. 2
•Introduction…………………………………………………………...................... 5
•Description du produit………………………………………………….............. 5
•Installation………………………………………………………………………………… 5
oAccroche………………………………………………………………………….. 5
oConnexion DMX……………………………………………………….………. 6
•Configuration…………………………………………………………………………….. 6
oPanneau de contrôle / Navigation dans les menus……………. 6
oMode Automatique………………………………………………………….. 7
oMode DMX………………………………………………………………………. 8
oProtocol DMX…………………………………………………………………… 8
oMode Maître / Esclave……………………………………………………… 9
•Entretien et maintenance…………………………………………………………. 10
oNettoyage………………………………………………………………………… 10
oMaintenance……………………………………………………………………. 10
•Caractéristiques techniques…………………………………………………..…. 10
English …………………………………………………………………………………………………11
•Introduction………………………………………………………….......................13
•Device description ………………………………………………….................... 13
•Installation………………………………………………………………………………… 13
oRigging……………………………………………………………………………...13
oDMX connection……………………………………………………….………14
•SET UP……….……………………………………………………………………………….14
oControl panel………………………………………………………..…………. 14
oAuto Mode ………….………………………………………………………….. 16
oDMX Mode………………………………………………………………………. 16
oDMX Protocol…………………………………………………………………… 16
oMaster/Slave Mode…..……………………………………………………… 17
•Maintenance & Service..……………………………………………………………. 18
oCleaning ………………………………………………………………………….. 18
oTroubleshooting.………………………………………………………………. 18
•Technical Specifications……………………………………………………………...18

MOVING BEAM 12X10 Manual Ver. 1.02 Page 5
•Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a
été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat
d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur
intelligent respecte les normes européenne en vigueur : EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
•Description du produit
> 12 x LED CREE 10W Quadricolor (RGBW)
> Faisceau à angle étroit “BEAM”
> Rotations 630° PAN et 200° TILT
> Positionnement précis grâce à une gestion en 16 bits des PAN & TILT.
> Changeur de couleurs parfaitement linéaire et sans à-coup entre les couleurs
> Gradateur ( Dimmer) réglable par couleur
> Master Gradateur (Dimmer)
> 8 programmes internes sélectionnables directement depuis le panneau de contrôle.
> Couleurs préprogrammées en « Macros » pour une utilisation simplifiée.
> Effet Stroboscopique à vitesse réglable de 1 à 18 flashs/ seconde
> Effet Stroboscopique aléatoire
> Correction automatique des positionnements PAN et TILT
> 100% contrôlable en DMX-512
> Utilisation en Mode Automatique avec fonction Maître/Esclave
> Mode Automatique avec contrôle par le son (microphone interne)
> Panneau de contrôle facile d’utilisation avec écran LCD rétroéclairé
> Alimentation à découpage , s’adapte automatiquement à toutes les tensions secteur de 100V AC à 240VAC
> Contrôlable en DMX avec tout contrôleur DMX standard
•Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute
chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit
être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point
d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids
du projecteur.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 6

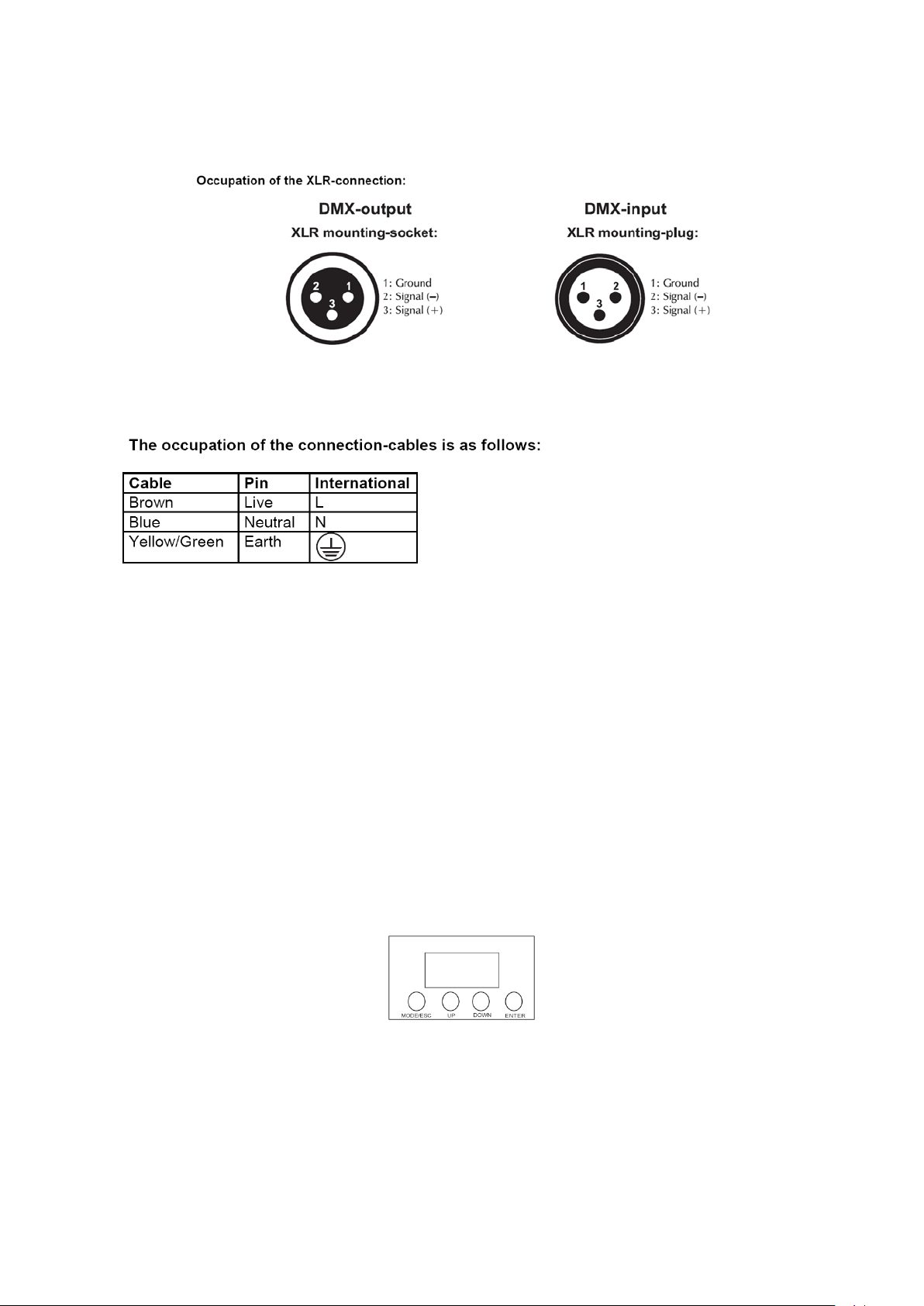

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utilisez du câble torsadé blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée. Les câbles d’alimentation doivent être homologués et
conformes au Standard IEC.
•Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur LCD .
Accédez directement au menu principal en appuyant sur la touche MENU puis déplacez-vous dans les menus
grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix et valeurs

MOVING BEAM 12X10 Manual Ver. 1.02 Page 7
Adresse
Adresse DMX
001-->512
Adressage de l'appareil
Mode
DMX
11 CH / 15CH
Mode DMX
Auto
Auto1 --> Auto8
Mode Automatique
Musical
YES/NO
Mode Automatique AUDIO
Manuel
Pan
0-->255
Réglage manuel position PAN
Tilt
0-->255
Réglage manuel position TILT
Rouge
0-->255
Dimmer Rouge
Vert
0-->255
Dimmer Vert
Bleu
0-->255
Dimmer Bleu
Blanc
0-->255
Dimmer Blanc
Language
English
OUI/NON
Français
OUI/NON
Paramètres
ID code
000-->025
N° de machine
Pan Inversé
OUI/NON
Rotation PAN inversée
Tilt Inversé
OUI/NON
Rotation TILT inversée
Vit. gradation
OUI/NON
Gradation variable
DMX absent
OUI/NON
Orig. Pan/Tilt
OUI/NON
Correction automatique de positions PAN & TILT
Sécu. Temp.
OUI/NON
Sécurité en Température ON/OFF
Régl. Temp Sécu.
50° -120°
Réglage seuil de température
Veille Ecran
MODE 1 /2/OFF
Mise en veille de l'écran LCD
Ecran inversé
OUI/NON
Inversion Ecran LCD
Réglages d'usine
OUI/NON
Chargement des réglages usines
Reset
OUI/NON
RESET - Remise à zéro totale
Etalonn. Tilt
-128 / +127
Etalonnage 0-100% TILT
Etalonn. Pan
-128 / +127
Etalonnage 0-100% PAN
Info Système
H. Util.
Heures d'utilisation (reset à chaque mise en service)
H. Total
Heures d'utilisation totale depuis la sortie de l'usine
VerProg
Version du Firmware
Mode de fonct.
Affichage du mode de fonctionnement en cours
Adresse DMX
Affichage de l'adresse DMX sélectionnée
Température
Affichage de la température en temps réel
oMode Automatique
Dans le menu principal, sélectionnez «MODE » puis « Auto » si vous désirez un fonctionnement 100%
automatique avec défilement des programmes internes. Choisissez l’un des 8 programmes internes
AUTO1AUTO8.
Pour un fonctionnement automatique avec détection sonore (micro interne), sélectionnez « Musical »
puis valider avec la touche ENTER.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 8
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « Adresse DMX ». L’adresse renseignée est alors
l’adresse de base, adresse à partir de laquelle l’appareil va répondre.
Selon le mode de contrôle DMX sélectionné (11 canaux ou 15 canaux) , Le contrôleur DMX utilisé aura
besoin de 11 ou 15 canaux DMX pour contrôler la MOVING BEAM 12x10.
Si deux appareils sont adressés à la même adresse DMX ; elles se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
oDMX Protocol
Channel
Value
Function
1
0-255
Dimmer
0-100% dimmer
2
0-255
Rouge
0-100% Rouge
3
0-255
Vert
0-100% Vert
4
0-255
Bleu
0-100% Bleu
5
0-255
Blanc
0-100% Blanc
6
0-255
Dimmer interne RGB prioritaire
7
0-255
Mouvement PAN
8
0-255
Mouvement TILT
9
0-255
Réglage fin PAN
10
0-255
Réglage fin TILT
11
0-255
Vitesse PAN / TILT
12
0-255
Effet stroboscopique variable Lent Rapide
13
0
1-25
26-50
51-90
91-130
.131-170
171-210
211-250
251-255
NC
Contrôle Relais ON
Contrôle Relais OFF
Sélection des couleurs préprogrammées ( CH14)
Changeur de couleur « couleurs pleines » des couleurs CH14
Changeur de couleurs aléatoire des couleurs CH14
Changeur de couleur progressif des couleurs CH14
Mode Automatique changeur de couleurs
Mode Automatique changeur de couleurs à détection audio
14
0
1-20
21-40
41-60
( Couleurs préprogrammées seulement si CH13 actif )
(G=Vert / R=Rouge / B=Bleu / W=Blanc)
NC
R255 G↑ B0 W0 ( Rouge= 100% / Vert variable / Bleu=0/Blanc=0)
R↓ G255 B0 W0
R0 G255 B↑ W0

MOVING BEAM 12X10 Manual Ver. 1.02 Page 9
61-80
81-100
101-120
121-140
141-160
141-170
171-200
201-205
206-210
211-215
216-220
221-225
226-230
231-235
236-240
241-245
246-250
251-255
R0 G↓ B255 W0
R↑ G0 B255 W0
R255 G0 B↓ W0
R255 G↑ B↑ W0
R↓ G↓ B255 W0
R255 G255 B255 W255
R0 G0 B0 W0
R242 G204 B5 W227
R242 G215 B5 W227
R255 G255 B50 W255
R255 G255 B90 W255
R255 G255 B118 W255
R255 G255 B132 W255
R255 G255 B151 W255
R255 G255 B171 W255
R255 G255 B185 W255
R255 G255 B197 W255
R255 G255 B234 W255
15 0-9
10-255
Identification des machines
NC
ID 1~25
oMode Maître / Esclave
Sélectionnez l’appareil « Maître » en mode Automatique ou Automatique « Musical » en
suivant les instructions détaillées ci-dessus.
L’appareil « Esclave » se trouve automatiquement configuré en ESCLAVE si il n’est pas
sélectionné en « Maître ».
Dès qu’il reçoit un signal DMX provenant de l’appareil « Maître », il réagira en
« Esclave ».

MOVING BEAM 12X10 Manual Ver. 1.02 Page 10
•Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une
luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet
entretien régulier est très important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon doux et propre . Toujours bien sécher les parties nettoyées.
oMaintenance
DANGER !
Risque de chocs électriques.
•Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
•L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
•L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
•Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
•Caractéristiques techniques
Modèle
MOVING BEAM 12x10
Tension d’alimentation
110V- 250V / 50-60Hz
Consommation électrique
150W
LED
12pcs 10w CREE RGBW Haute Luminosité
Poids Brut
6.1Kgs
Dimensions
370(H) x 340(W) x 230(L) mm

MOVING BEAM 12X10 Manual Ver. 1.02 Page 11
WARNING !
Before use, and before installing this fixture, read carefully this user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
Use only Neutrik Powercon power cable.
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 30 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 12
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact
a professional repair service.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 13
•Introduction
Thank you for selecting this professional fixture from evolite
This new intelligent Moving Beam will provide you reliability, latest features, and
professional lighting effects for a long period of time.
This evolite fixture is complying with European standards: EN60598-
1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs.
•Device Description
> 12pcs 10w CREE Quadcolor LEDs with RGBW colors
>Compact lightweight Narrow beam angle
>Positioning within 630° PAN and 200° TILT
>Stepless RGBW color changing
>Different dimmer speeds (step response) adjustable
>Master dimmer
>8 internal programs can be called up via Control board
>Color-macro-function for an easy selection of possible color-combinations
>Strobe effect with 1-18 flashes per second
>Random strobe effect
>Exact positioning via 16 bit PAN/TILT movement resolution
>Automatic position correction
>DMX-controlled operation or stand-alone operation with Master/Slave function
>Sound-control via built-in microphone
>Control board with graphic LCD display for adjusting the DMX-starting address, PAN/TILT reverse,
program, reset, operating hours
>Switch-mode power supply
>Automatic power supply adaption between 100 and 240 Volts without power selector
>DMX control via every standard DMX controller
•Installation
oRigging
The installation of the fixture has to be built and constructed in a way that it can hold 10 times the weight for 1
hour without any harming deformation.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working load limits,
installation material being used, and periodic safety inspection of all installation material and the projector. If
you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural
rigger. Improper installation can result in bodily injury and or damage to property. The fixture has to be installed
out of the reach of people
Always secure your fixture with a safety cable !

MOVING BEAM 12X10 Manual Ver. 1.02 Page 14
oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or properly.
Please note the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin
XLR-plugs and connectors in order to connect the controller with the fixture or one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried out in
compliance with IEC standards.
•Set up
oControl panel
The control board offer several features: you can simple set the starting address, run the pre-programmed
program or make a reset
The main menu is accessed by pressing the Mode/Esc-button, Browse through the submenu by pressing Up
or Down .Press the Enter-button in order to select the desired menu. You can change the selection by
pressing Up or Down, Confirm every selection by pressing the Enter-button. You can leave every mode by
pressing the Mode/Esc-button .The functions provided are described in the following setting.

MOVING BEAM 12X10 Manual Ver. 1.02 Page 15
Address
DMX address
001-->512
Fixture DMX Address
Run mode
DMX
11 CH / 15CH
DMX Mode
Auto
Auto1 --> Auto8
Auto Mode
Sound detection
YES/NO
Auto mode sound controlled
Manual
Pan
0-->255
PAN position manual adjustment
Tilt
0-->255
TILT position manual adjustment
Red
0-->255
Red Dimmer Manual adjustment
Green
0-->255
Green Dimmer Manual adjustment
Blue
0-->255
Blue Dimmer Manual adjustment
White
0-->255
White Dimmer Manual adjustment
Language
English
YES/NO
Français
YES/NO
Set up
ID code
000-->025
Fixture Identification number
Pan Reverse
YES/NO
PAN rotation reversed
Tilt Reverse
YES/NO
TILT rotation reversed
Fade Delay
YES/NO
Dimmer speed adjustment
Signal Link
YES/NO
Code wheel
YES/NO
Auto correction PAN & TILT position
Tem switch set
YES/NO
Switch ON/OFF the temperature security
Temperature set
50° -120°
Temperature adjustment
Screen Saver
MODE 1 /2/OFF
LCD OFF when unit running
Display reverse
YES/NO
LCD Display reverse
Factory set
YES/NO
Load factory values
Reset
YES/NO
Total reset
Motor X offset
-128 / +127
Manual position correction for PAN
Motor Y offset
-128 / +127
Manual position correction for TILT
System Info
On time
Total time "unit ON" for each use
Run time
Total time "unit ON" since 1st time used
Ver
Firmware version displayed
Running mode
Actual running mode displayed
DMX Address
DMX address displayed
Temperature
Temperature displayed

MOVING BEAM 12X10 Manual Ver. 1.02 Page 16
oAuto Mode
From Main Menu , select the Auto mode by selecting the icon “RUN MODE” , and then you choose
one of the Auto Mode from AUTO1 to AUTO8.
For the “sound” Auto mode, select “sound” in the “RUN MODE” menu.
oDMX Mode
DMX mode is selected in the main menu (make sure fixture is not in Auto Mode).
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. ( 1st DMX channel).
The MOVING BEAM 12x10 provides 2 DMX modes:
1- 11 channels DMX mode
2- 15 channels DMX mode.
These 2 channels are selected in the main menu by the RUN MODE / DMX function.
Note. If 2 MOVING BEAM are addressed with same DMX value, they will move exactly the same way.
oDMX-protocol
Channel
Value
Function
1
0-255
Dimmer
0-100% dimmer
2
0-255
Red
0-100% Red
3
0-255
Green
0-100% Green
4
0-255
Blue
0-100% Blue
5
0-255
White
0-100% White
6
0-255
Built-in Dimmer
Built-in dimmer 0-100%
7
0-255
Pan Movement
Pan movement
8
0-255
Tilt Movement
Tilt movement
9
0-255
Pan Fine
Pan fine
10
0-255
Tilt Fine
Tilt fine
11
0-255
Pan/Tilt speed
Pan/ Tilt speed
12
0-255
Strobe
Strobe from fast to slowly
13
Built in Program

MOVING BEAM 12X10 Manual Ver. 1.02 Page 17
0
1-25
26-50
51-90
91-130
.131-170
171-210
211-250
251-255
No function
Switch on control relay
Switch off control relay
Select build-in color ( CH14 colors)
Color change in pulse( CH14 colors)
Color change in random( CH14 colors)
Color change in fade( CH14 colors)
Built in mode 1 – Auto Mode
Sound control – Auto mode audio
14
0
1-20
21-40
41-60
61-80
81-100
101-120
121-140
141-160
141-170
171-200
201-205
206-210
211-215
216-220
221-225
226-230
231-235
236-240
241-245
246-250
251-255
Color change only if CH13 active
No function
R255 G↑ B0 W0
R↓ G255 B0 W0
R0 G255 B↑ W0
R0 G↓ B255 W0
R↑ G0 B255 W0
R255 G0 B↓ W0
R255 G↑ B↑ W0
R↓ G↓ B255 W0
R255 G255 B255 W255
R0 G0 B0 W0
R242 G204 B5 W227
R242 G215 B5 W227
R255 G255 B50 W255
R255 G255 B90 W255
R255 G255 B118 W255
R255 G255 B132 W255
R255 G255 B151 W255
R255 G255 B171 W255
R255 G255 B185 W255
R255 G255 B197 W255
R255 G255 B234 W255
15 0-9
10-255
Built-in Program
No function
ID 1~25
oMaster/ Slave Mode
The “Master” unit is the unit set up in Auto Mode. The Slave unit will be automatically set up as “Slave” if
receiving DMX signal and NOT “Auto Mode” selected .

MOVING BEAM 12X10 Manual Ver. 1.02 Page 18
•Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends
on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause
greater accumulation of dirt on the fixture’s optics.
Clean with soft and dry cloth .
Always dry the parts carefully.
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy
troubleshooting:
•The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
•Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX
polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the
fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit.
•Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
•No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
•Technical Specifications
TECHNICIAL SPECIFICATIONS
Model
MOVING BEAM 12x10
Voltage
110V- 250V / 50-60Hz
Power consumption:
150W
LED
12pcs 10w CREE RGBW high power leds
Gross Weight
6.1Kgs
Dimensions
370(H) x 340(W) x 230(L) mm

MOVING BEAM 12X10 Manual Ver. 1.02 Page 19
www.evolite-pro.com

MOVING BEAM 12X10 Manual Ver. 1.02 Page 20
www.evolite-pro.com
