ExPelec Nicols IP WASH 300 User manual

IP WASH 300
Manuel d’utilisation / User manual
1

2
Manuel d’utilisation
1. AVANT DE COMMENCER
1.1 Que contient l’emballage
1 –Un IP WASH 300
2 –Un manuel d’utilisation
1.2 Consignes de déballage
Immédiatement après réception d'un appareil, déballez soigneusement le carton, vérifiez le contenu pour
vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. En cas de
manquement ou de bien vous semblant endommagées, avisez immédiatement l'expéditeur et conservez
le matériel d'emballage à des fins de vérification. Faites de même si l’emballage vous semble endommagé
ou n’avoir pas été manipulé convenablement.
Conservez le carton et tous les matériaux d'emballage. Dans le cas où un appareil doit être retourné sous
garantie, il est important qu’il soit retourné dans la boîte d'origine et l'emballage d'origine.
1.3 Consignes de sécurité (lisez attentivement ce manuel d’utilisation)
* S'il vous plaît garder ce manuel d’utilisation pour une future consultation. Si vous vendez l'appareil à un
autre utilisateur, assurez-vous de lui transmettre.
* Assurez-vous toujours que vous vous connectez à la tension appropriée et que la tension de ligne à
laquelle vous vous connectez n'est pas plus élevée que celle indiquée sur l'autocollant ou le panneau
arrière de l'appareil.
* Ce produit est destiné à une utilisation en intérieur uniquement!
•Pour éviter tout risque d'incendie ou de choc, n'exposez pas le stroboscope à la pluie ou à l'humidité.
Assurez-vous qu'il n'y a pas de matériaux inflammables à proximité de l'appareil pendant le
fonctionnement.
•Ne pas utiliser l’appareil sans lampe ou si le boitier est endommagé
•Il est impératif de ne jamais regarder directement la source lumineuse sous risque de graves séquelles
oculaires. ATTENTION aux émissions des Leds qui pourraient blesser ou irriter l’œil.
•Ne pas utiliser en présence de personnes souffrant d’épilepsie
* L'unité doit être installée dans un endroit avec une ventilation adéquate, à au moins 50 cm des
surfaces adjacentes. Assurez-vous que les fentes d'aération ne sont pas obstruées.
* Débranchez toujours la source d'alimentation avant de procéder à l'entretien ou au remplacement du
fusible et veillez à remplacer le même.
* En cas de problème de fonctionnement sérieux, arrêtez immédiatement d'utiliser l'appareil. N'essayez
jamais de réparer l'unité par vous-même. Les réparations effectuées par des personnes non qualifiées
peuvent entraîner des dommages ou des dysfonctionnements. Veuillez contacter le centre d'assistance
technique agréé le plus proche. Utilisez toujours les mêmes pièces de rechange.
* Assurez-vous que le cordon d'alimentation n'est jamais endommagé.
* Ne débranchez jamais le cordon d'alimentation en tirant sur le cordon.
•Ne pas utiliser cet appareil dans des conditions de température ambiante supérieur à 45°C ou 113 °F.
•Toute modification/adaptation/tentative de réparat ion et autres ajustements de votre apparei l en
dehors de notre service technique, annulera sa garantie.
•La modification des câbles fournis avec ce produit peut ralentir une intervention technique. Nous vous
invitons à ne JAMAIS les couper.
IP WASH 300

3
Manuel d’utilisation
1.4 Consignes d’installation
* Ce produit peut être monté en suspension grâce à la lyre de fixation. Cette lyre peut être fixée sur une
structure ou un pont de manière sécurisée, une élingue supplémentaire reste obligatoire.
* Le produit doit être correctement fixé afin d’éviter toute vibration ou glissement lorsque celui-ci est en
marche. Assurez-vous que la structure puisse supporter 10 fois le poids de l’appareil. Utilisez des
élingues de sécurité pouvant supporter 12 fois le poids de l’appareil. Le produit doit être fixé par du
personnel qualifié.
•Le produit peut être monté en position verticale ou assise à l’aide des supports.
•REMARQUE: Le produit peut être monté à n’importe quel angle et dans n’importe quelle position. Il
est possible d’ajuster davantage l’angle du produit à l’aide des deux boutons de réglage situés sur le
côté de l’appareil.
•Ce produit est conçu pour une utilisation intérieure / extérieure.
1.5 Installation spéciale pour la connexion DMX
* Lors du dernier montage, le câble DMX doit être terminé par un terminateur afin de réduire les erreurs
de signal. Souder une résistance de 120 ohms 1/4 W entre la broche 2 (DMX-) et la broche 3 (DMX +)
dans une prise XLR à 3 broches et la brancher sur la sortie DMX du dernier appareil.

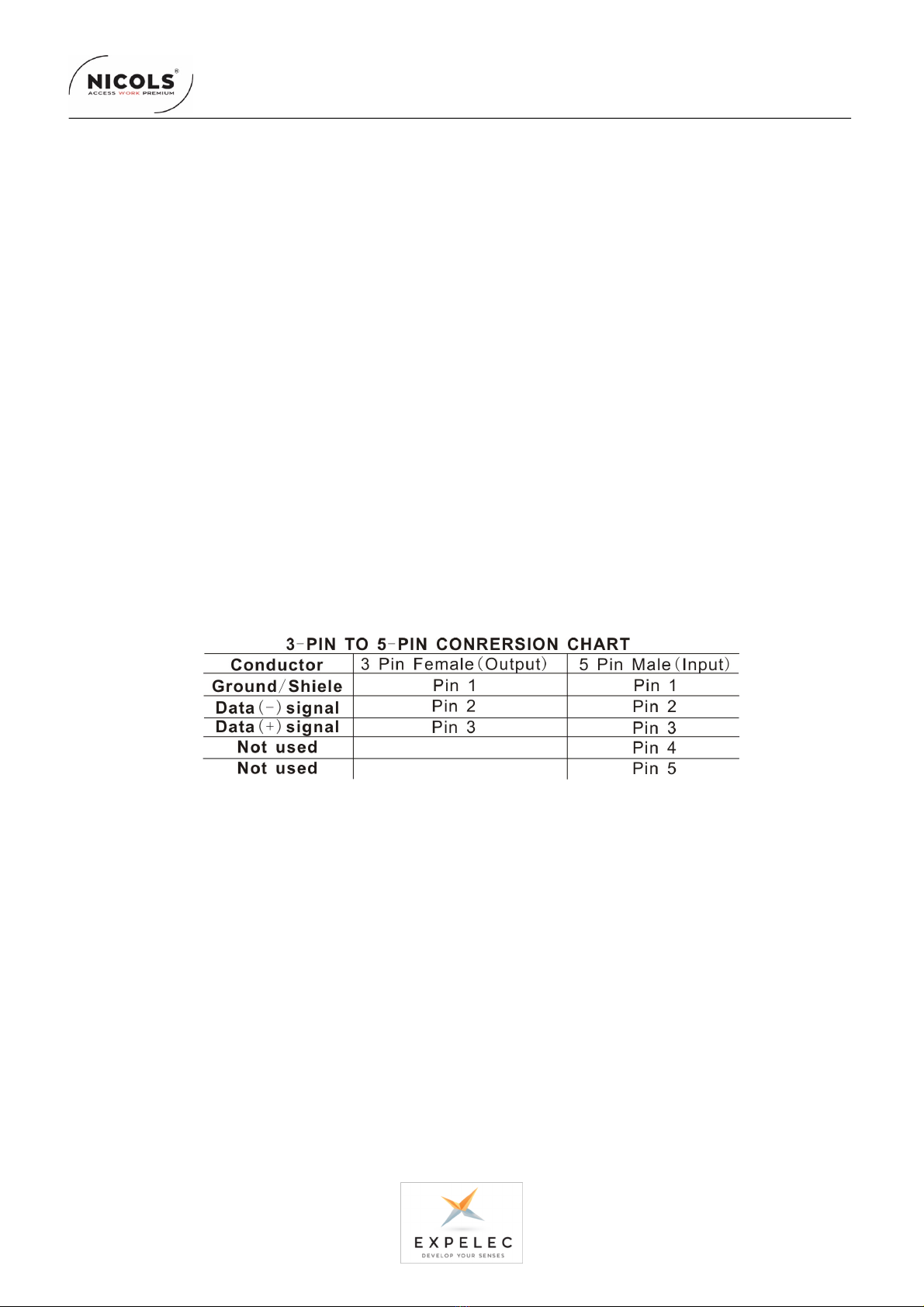

* Si le contrôleur est une sortie à 5 broches, il est nécessaire d’utiliser un adaptateur pour transférer le
signal de la sortie à 5 broches vers la prise XLR à 3 broches ou vous pouvez connecter les câbles comme
suit:
2. CARACTERISTIQUES TECHNIQUES
Panneau LED 24 x 10 W RGBW FC IP
* Source lumineuse : 24 x 10 W LED RGBW 4 en 1
* 31 600 LUX@1M
* Niveau sonore : Silencieux (0dBA)
* Mode DMX : 9 canaux
* Modes de pilotages : DMX, Maître-esclave, Auto
* Dimmer : 0-100%
* Angle d'ouverture : 25°
* Strobe
* Flicker free
* Alimentation : AC100-240V, 50/60Hz
* Consommation max : 150W max
* Dimensions : 350×220×295 mm
* Poids net7,9Kg
IP WASH 300

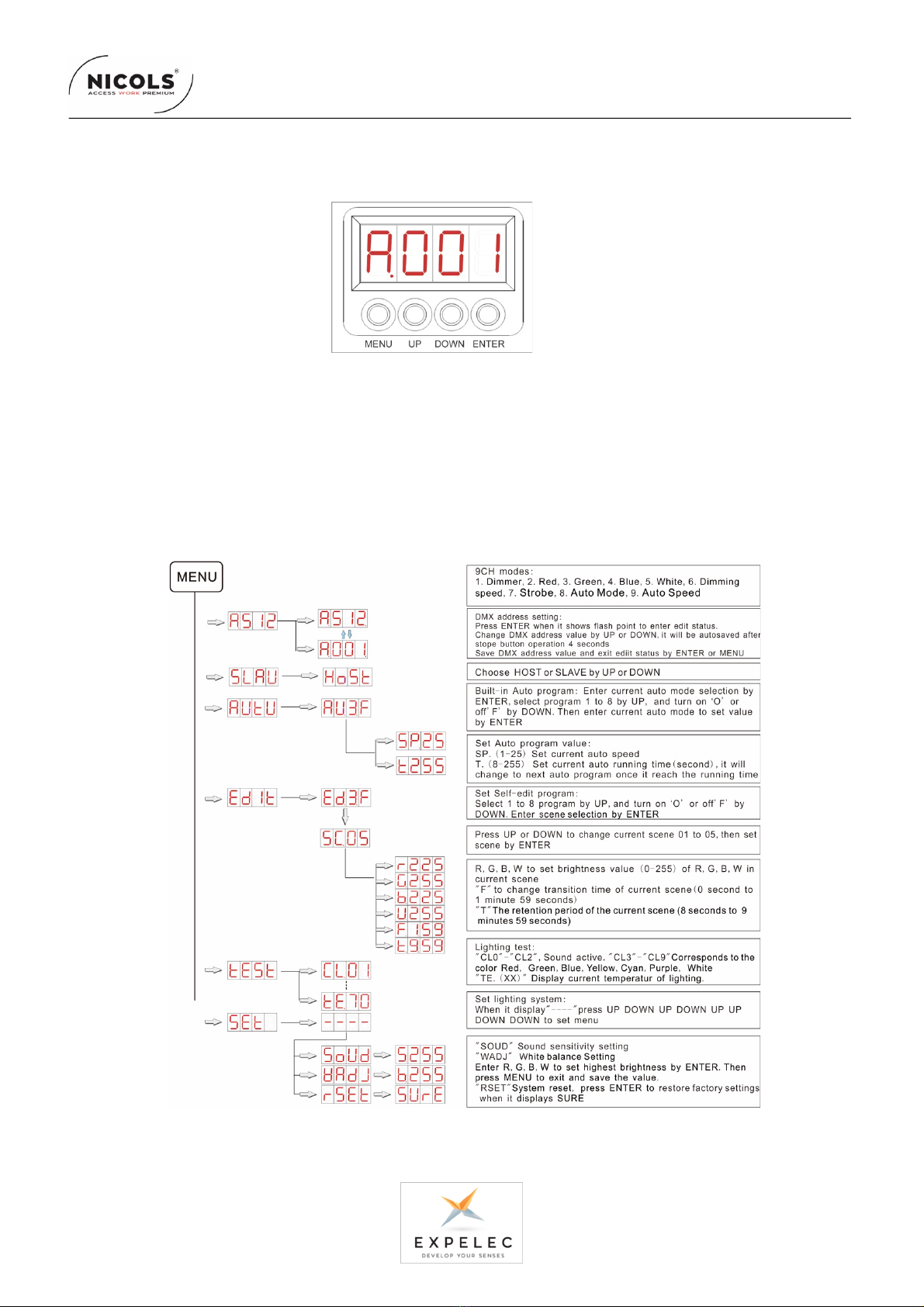

3. FONCTIONS
4
Manuel d’utilisation IP WASH 300
[MENU] Sélection du menu ou retour au menu précédent.
[UP] Appuyez sur [UP] dans la liste du menu pour augmenter / modifier la valeur de la fonction
actuelle.
[DOWN] Appuyez sur [DOWN] dans la liste du menu pour diminuer / modifier la valeur de la
fonction actuelle.
[ENTER] Confirme et quitte le réglage de la fonction actuelle.

5
Manuel d’utilisation IP WASH 600
4. CANAUX DMX
9-Channel Mode
Channel Function Value Description
1Dimmer 0-255 0-255
2Red 0-255 0-255
3Green 0-255 0-255
4Blue 0-255 0-255
5White 0-255 0-255
6Dimming speed 0-255 Dimming speed from fast to slow
7Strobe 0-255 Strobe effect from slow to fast
8Auto Mode
0-99 Color macro
100-119 3colors change
120-139 7colors change
140-159 7colors change smoothly
160-179 Colors fade strobe
180-199 7colors strobe 1
200-219 7colors strobe 2
220-240 Color jump change
241-255 No function
9Auto Speed 0-255 Auto speed from slow to fast

6
Manuel d’utilisation IP WASH 300
5. DEPANNAGE
Vous trouverez ci-dessous une liste de problèmes qui pourraient survenir lors de l’utilisation
de votre appareil. Nous vous apportons quelques suggestions pour remédier facilement à la
situation.
1. L’appareil de fonctionne pas, il n’y a pas de lumière :
A. Vérifier les branchements de l’alimentation et du fusible
B. Vérifier la tension du secteur
2. L’appareil ne répond pas au contrôleur DMX :
A. La LED DMX dot être allumée. Si ce n’est pas le cas, vérifiez les connecteurs et les
câbles pour voir si le raccordement est correct.
B. Si la LED DMX est allumée et que le canal ne répond pas, vérifiez les réglages de
l’adresse et la polarité du signal DMX
C. Si vous rencontrez des problèmes avec le signal DMX de façon intermittente,
vérifier les connecteurs ou la carte électronique de l’appareil défaillant ainsi que de
l’appareil précédent.
D. Essayer d’utiliser un autre contrôleur DMX
E. Vérifiez l’absence d’interférence entre les câbles électriques
POUR TOUT PROBLEME DE PANNE, VEUILLEZ CONTACTER VOTRE REVENDEUR
5. ENTRETIEN DE L’APPAREIL
Le nettoyage du système d’optique externe de l’appareil doit être fait régulièrement;
1. Nettoyez l’appareil avec un chiffon doux et utilisez un liquide de nettoyage pour vitres
2. Il est toujours recommandé d’essuyer correctement toutes les pièces de l’appareil
www.expelec.fr
55 Route de la Fillière
74370 Charvonnex -France
[e-mail]
33 (0)4.50.60.80.20
est une marque déposée de la Société Expelec SA

IP WASH 300
Manuel d’utilisation / User manual
7

8
User manual
1.Before you begin
1.1 What are included
1) 1 x IP WASH 300
2) User Manual
1.2 Unpacking Instructions
Immediately upon receiving a fixture, carefully unpack the carton, check the
contents to ensure that all parts are present, and have been received in good
condition. Notify the shipper immediately and retain packing material for inspection if any parts
appear damaged from shipping or the carton itself shows signs
of mishandling. Save the carton and all packing materials. In the event that a
fixture must be returned to the factory, it is important that the fixture be returned
in the original factory box and packing.
1.3 Safety Instructions
Please read these instructions carefully, which includes important
information about the installation, usage and maintenance .
* Please keep this User Guide for future consultation. If you sell the unit to another user,
be sure that they also receive this instruction booklet.
*Always make sure that you are connecting to the proper voltage and that the line
voltage you are connecting to is not higher than that stated on decal or rear panel of
the fixture.
* This product is intended for indoor use only!
* To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure
there are no flammable materials close to the unit while operating.
* DO NO look directly at the light while the fixture is on
* The unit must be installed in a location with adequate ventilation, at least 50cm
from adjacent surfaces. Be sure that no ventilation slots are blocked.
*Always disconnect from power source before servicing or replacing lamp or fuse
and be sure to replace with same lamp source.
* In the event of serious operating problem, stop using the unit immediately. Never try to
repair the unit by yourself. Repairs carried out by unskilled people can lead to damage or
malfunction. Please contact the nearest authorized technical assistance center.
Always use the same type spare parts.
* Don’t connect the device to a dimmer pack.
* Make sure power cord is never crimped or damaged.
* Never disconnect power cord by pulling or tugging on the cord.
•Don’t operate this device under 113°F ambient temperature conditions.
•Any modification, adjustment, attempt of repair or any other settings made outside our
technical department will void your warranty. Moreover, NEVER CUT any supplied cable
because it may delay the time of repair by our service and increase the cost.
IP WASH 300

9
User manual
1.4 INSTALLATION
The unit should be mounted by its screws holes on the bracket. Always ensure that th eunit is frimly fixed
to avoid vibration and slipping while operating. The structure to which you are attaching the unit should
be able to support 10 times the weight of the unit. Also always use a safety cable than can hold 12 times
the weight of the unti when installing the fixture. The quipment must be fixed by professionals.
The product can be mounted in an upright or sitting position using the supporting brackets.
NOTE:
The product can be mounted at any angle and in any position. It is possible to further adjust the angle of
the product using the two adjustment knobs located on the side of the fixture.
This product is designed for indoor/outdoor use.
1.4 SPECIAL CONSTRUCTION FOR DMX CONNECTION
At last fixture, the DMX cable has to be terminated with a terminator to reduce signal errors. Solder a
120-ohm 1/4W resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the
DMX-output of the last fixture.
If the controller is 5-pin output, it’s necessary to use an adaptor to transfer signal from 5-pin output
to 3-pin XLR-plug or you can connect cables as following:
2. TECHNICAL SPECIFICATIONS
24 x 10 W LED panel RGBW FC IP
* Light Source : 24 x 10 W LED RGBW 4 in 1
* 31 600 LUX@1M
* Noise : Quiet (0dBA)
* DMX mode : 9
* Control modes : DMX, Master-Slave, Auto
* Dimming : 0-100%
* Beam angle : 25°
* Strobe
* Flicker free
* Voltage : AC100-240V, 50/60Hz
* Power consumption : 150W
* Dimensions: 350×220×295mm
* Net weight7,9Kg
IP WASH 300

3. MENU
10
Manuel d’utilisation
[MENU] menu selection or return to previous menu.
[UP] press [UP] through the menu list to increase/change the value of the current function.
[DOWN] press [DOWN] through the menu list to decrease/change the value of the current function.
[ENTER] confirm & quit out current function setting.
IP WASH 300

11
Manuel d’utilisation
4. DMX CHANNELS
9-Channel Mode
IP WASH 300
Channel Function Value Description
1Dimmer 0-255 0-255
2Red 0-255 0-255
3Green 0-255 0-255
4Blue 0-255 0-255
5White 0-255 0-255
6Dimming speed 0-255 Dimming speed from fast to slow
7Strobe 0-255 Strobe effect from slow to fast
8Auto Mode
0-99 Color macro
100-119 3colors change
120-139 7colors change
140-159 7colors change smoothly
160-179 Colors fade strobe
180-199 7colors strobe 1
200-219 7colors strobe 2
220-240 Color jump change
241-255 No function
9Auto Speed 0-255 Auto speed from slow to fast

12
User manual
4. TROUBLESHOOTING
Following are a few common problems that may occur during operation. Here are some suggestions
for easy troubleshooting:
1. The fixture doesn’t not work, no light :
1. Check the connection of power and main fuse
2. Measure the main voltage on the main connector
2. The fixture does not respond to DMX controller :
1. DMX LED should be on. If not, check DMX connectors, cables to see if link prperly
2. If the DMX LED is on and no response to the channel, check the address settings and DMX
polarity
3. If you have intermittent DMX signal problems, check the pins on connectors or on PCB of
the fixture or the previous one
4. Try to use another DMX controler
5. Check if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit
FOR ANY PROBLEM OR MALFUNCTION, PLEASE CONTACT YOUR RESELLER
5. MAINTENANCE AND CLEANING
Clean with soft cloth
Always dry to parts carefully
www.expelec.fr [e-mail]
33(0)4.50.60.80.20 55 Route de la Fillière
74370 Charvonnex -France
is a registered trademark of EXPELEC SA

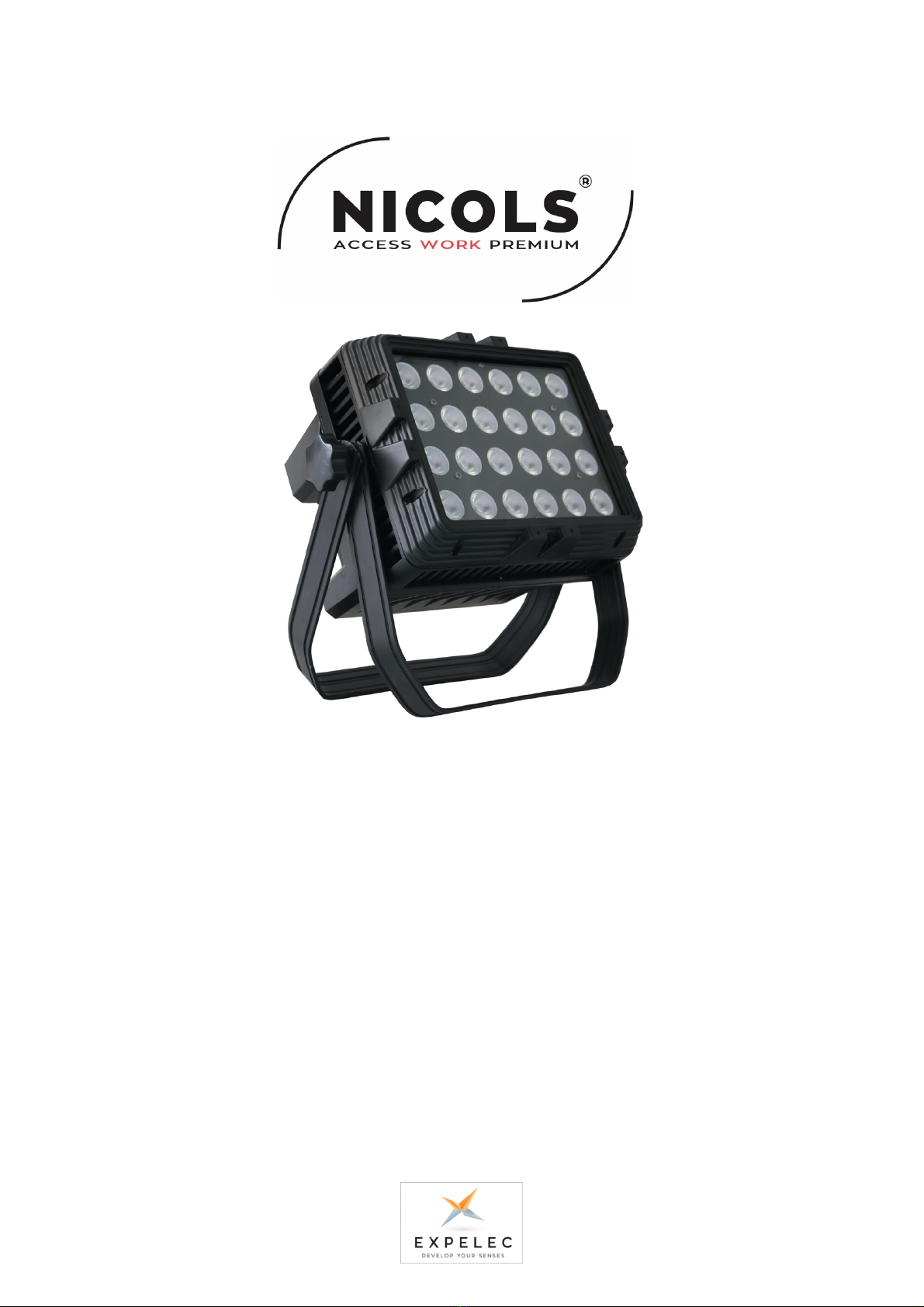

IP WASH 300
