Exquisit FKH92.3INOX User manual

FKH92.3INOX
FKH62.3INOX

Warnings
1

1.War ings
zThis appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children
shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without
supervision. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid a hazard.
zThere shall be adequate ventilation of the room when
the range hood is used at the same time as appliances
burning gas or other fuels.

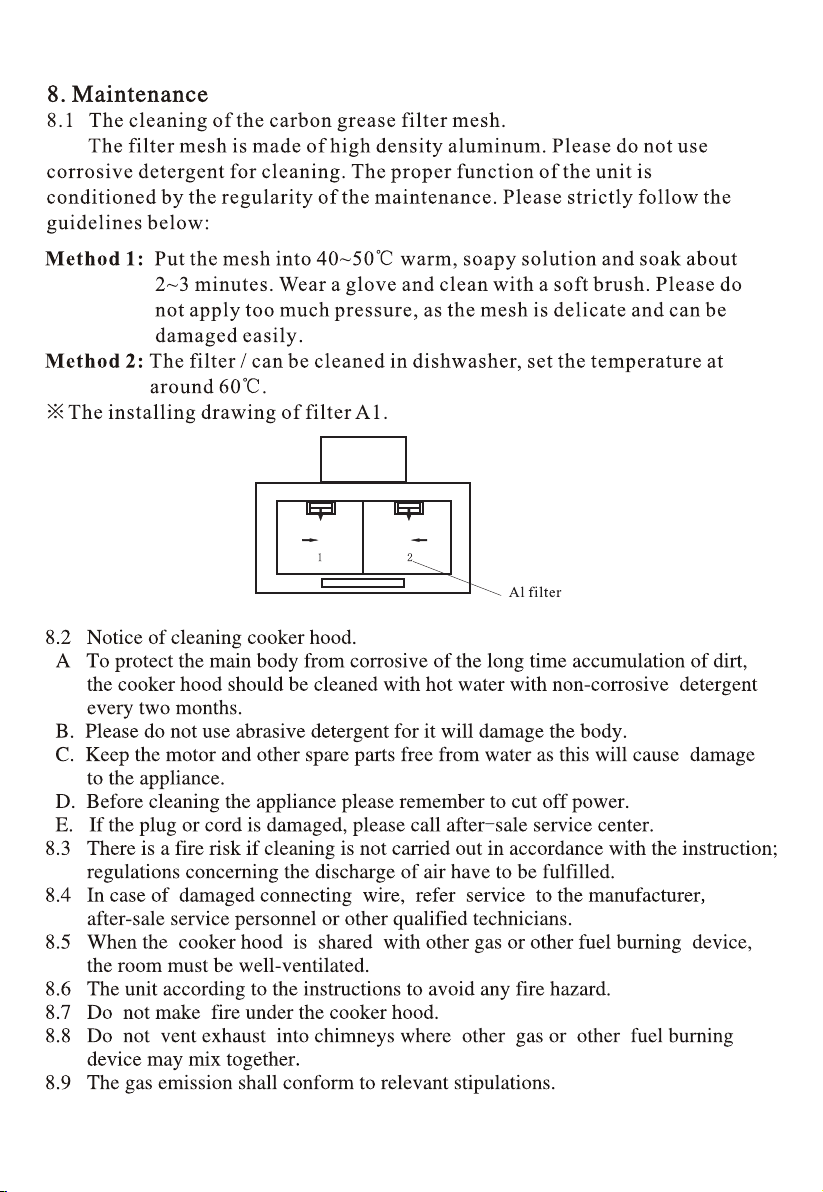

zThe filter mesh is med of high density aluminum.
Please do not use corrosive detergent for cleaning. The
proper function of the unit is conditioned by the
regularity of the maintenance.
zTo protect the main body from corrosive of the long time
accumulation of dirt, the cooker hood should be
cleaned with hot water with non-corrosive detergent
every two months.
zThere is a fire risk if cleaning is not carried out in
accordance with the instructions;
zdo not flame under the range hood.
zThe air must not be discharged into a flue that is used
for exhausting fumes from appliances burning gas or
other fuels.
zThe minimum distance between the supporting surface
for the cooking vessels on the hob and the lowest part
of the range hood is 65cm.
zRegulations concerning the discharge of air have to be
fulfilled.
zThe appliance uses 4 hob elements at most.
zCAUTION: Accessible parts may become hot when
used with cooking appliances.
n

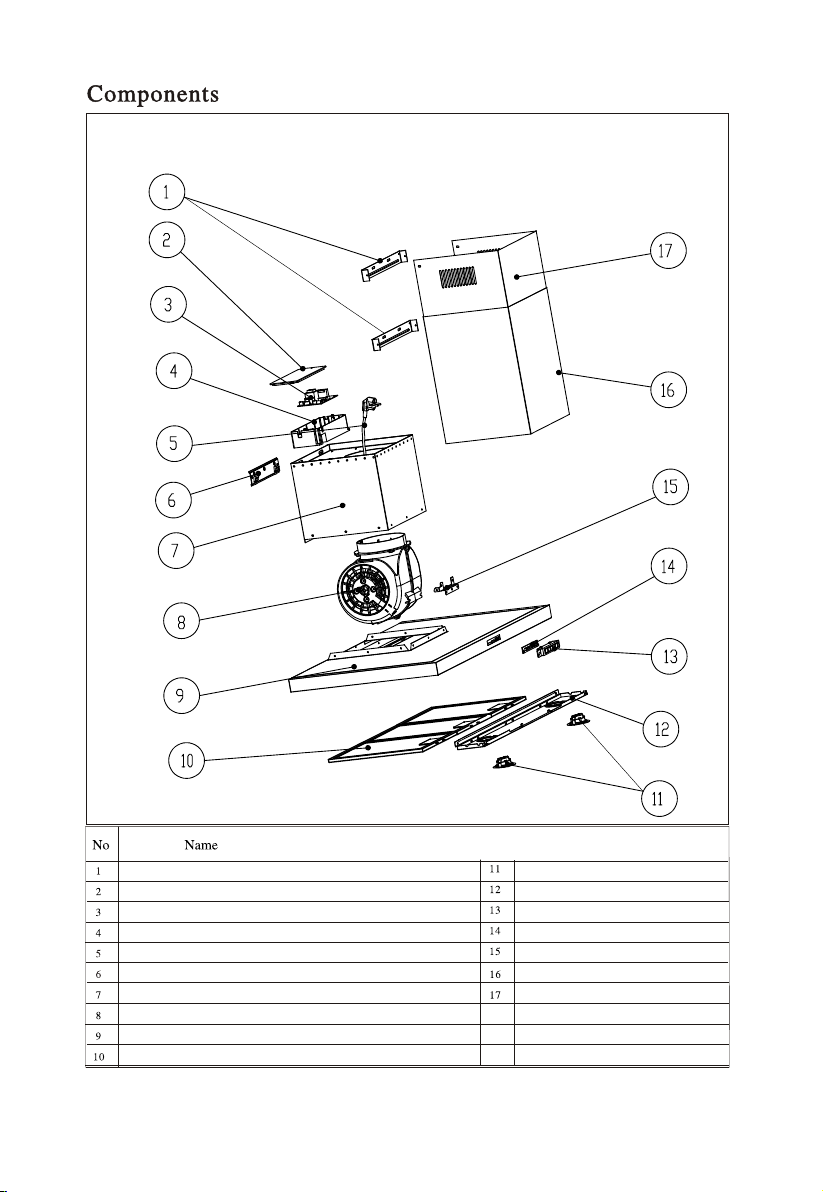

2

2.
Adjustable decorating trim
Frame groupware
Junction plate
Grease filter
Lamp
Top plate
groupware
Control box cover
U-shaped section
-cover hang board
Power cord groupware
Decorate
Switch circuit board
Switch box
Fan
Volute stents
Front plate
racket
B
Front plate
3

4

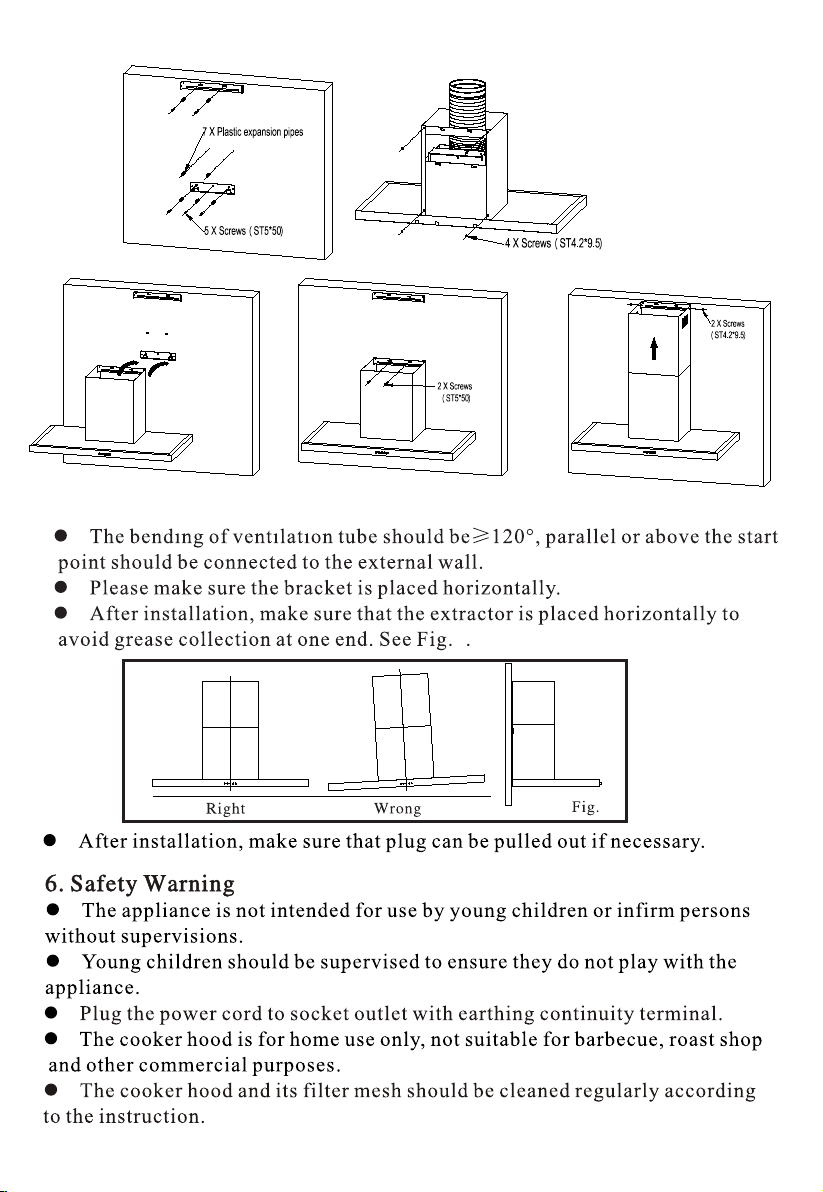

Fix installation plate and extension chimney
installation plate, install the plastic expansion
pipes of chimney installation plate on wall. See Fig.2.
Fix the exhaust pipe and chimney on the main body
connect chimney installation plate and chimney. See Fig.3.
Hang range hood on the installation plate. See Fig.4.
After connecting the exhaust pipe well, fix chimney installation plate to
prevent the range hood from accidently sliding off the installation plate. See
Fig.5.
Fix extension chimney. See Fig.6 .
78

5
7
Fig.2 Fig.3
Fig.4 Fig.5 Fig.6
7

Speed adjustment. See Fig.7
Press the Stop button,control motor power: under standby status, press this key, motor will
run in low speed, and light for power and low speed key will be on; under power-on status,
press this key, range will enter 3-min-delay-shutdown status, press power key again under this
status, the range will turn off( motor stops running)
Press the Light button,control bulb being on and off independently without any other keys’
help. Press it once, lights will be on. Press again, they will be off.
Press the High button, valid under power-on status. While running in middle or low speed
mode, press this key, the range will enter high speed mode. if already running in high speed,
pressing this key takes no effect. In 3-min-delay-shutdown status, press it, the range cancels
delay shutdown mode and enter high speed running status.
Press the Low button,valid under power-on status. While running in high or middle speed
mode, press this key, the range will enter low speed mode. if already running in low speed,
pressing this key takes no effect. In 3-min-delay-shutdown status, press it, the range cancels
delay shutdown mode and enter low speed running status.
After plugging, buzz once, to declare the range
is connected with electricity. After the connection:
Fig.
6
8

7
Fig. 9

8

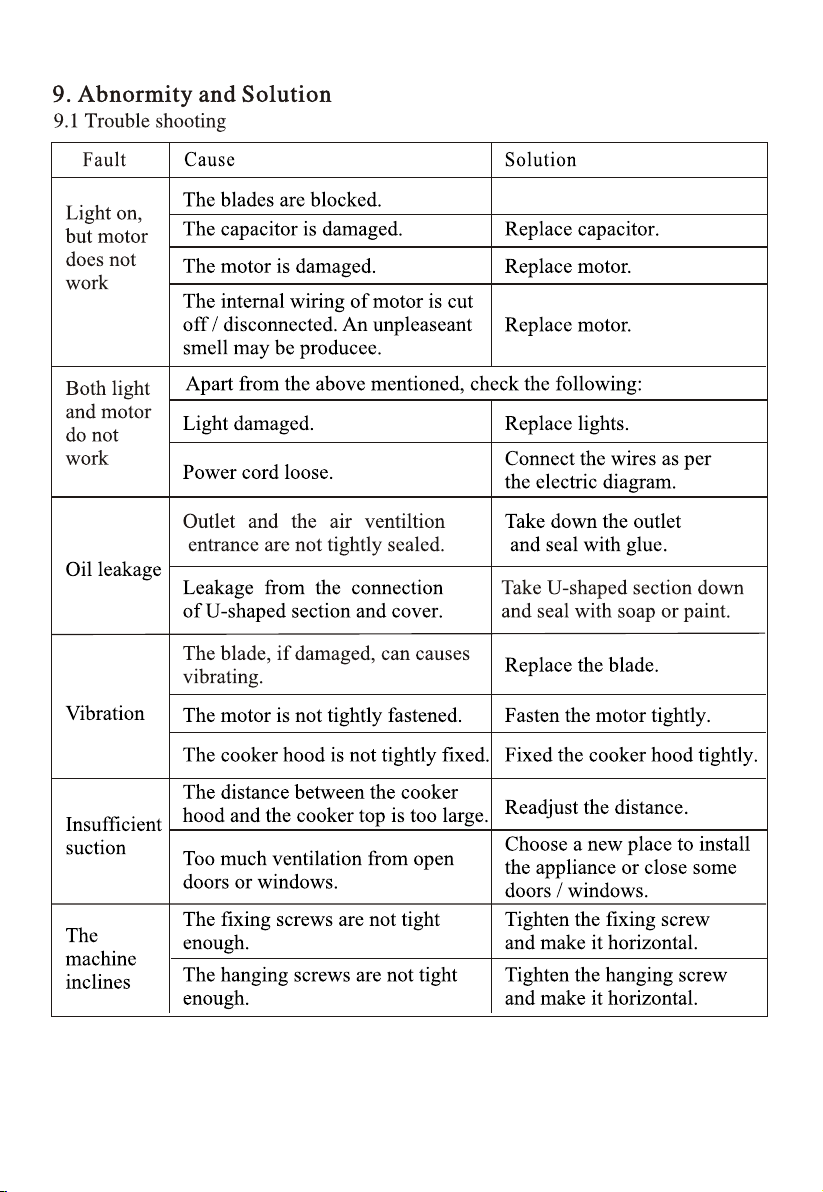

Voltage 220-240V～50/60Hz
Rated Power
Lighting Power x2
Motor Power
Motor Single Motor
Inner diameter of air tube 150mm
Air output
Noise ≤64dB
1.5W
9
128W
125W
400m³/h

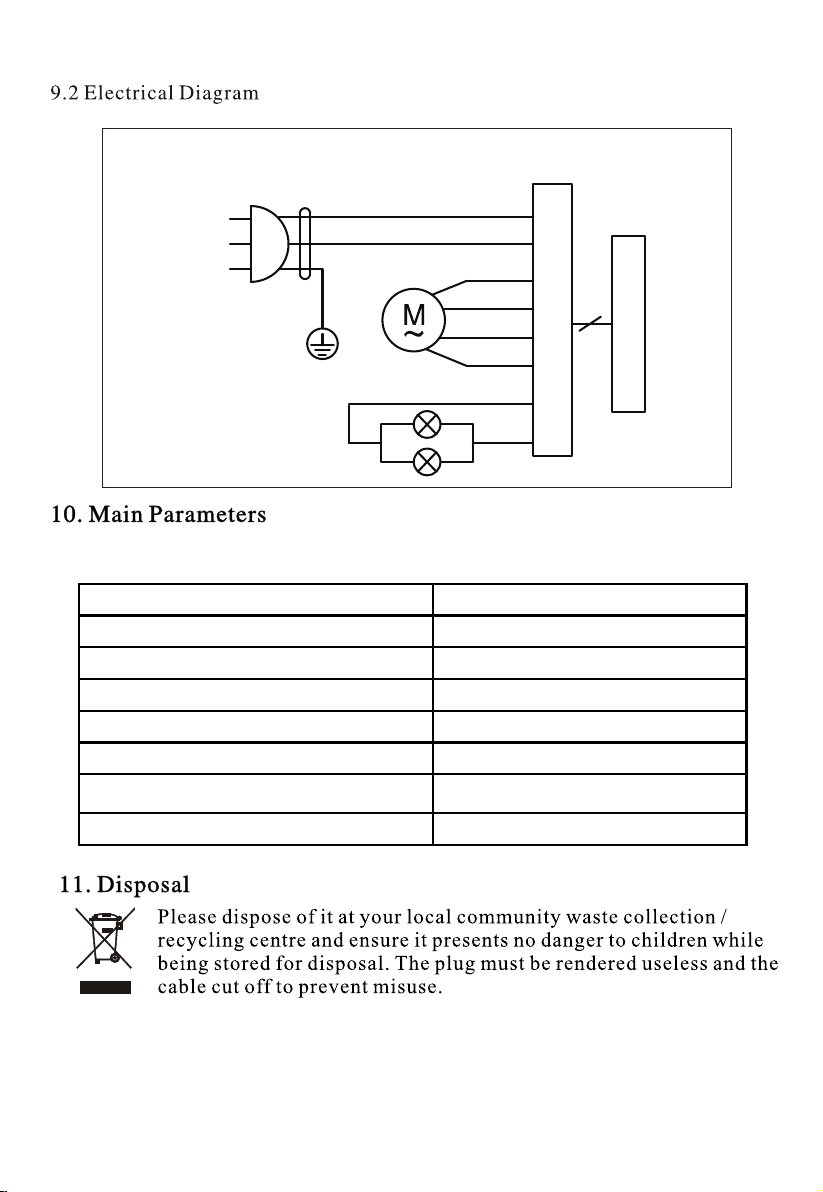

AC INPUT
L
N
E
POWER BOARD
Light
Black(H)
Blue(M)
White
Orange(L)
CONTROL SWITCH

Gebruiksaanwijzing
Afzuigkap
Lees de gebruiksaanwijzing zorgvuldig door voor u het apparaat gebruikt.
FKH 62-3INOX/ FKH 92-3INOX Versie NL 05 /201 6 Pagina 1 van 1 1
FKH92.3INOX
FKH62.3INOX

Inhoudsopgave
1 Veiligheidsrichtlijnen
2Onderdelen apparaat
3 Kenmerken
4 Installatie
5 Opmerking bij de installatie
6 Veiligheidsinstructies
7 Gebruik
8 Onderhoud
9 Afwijkingen en oplossingen
10 Technische gegevens
11 Verwijdering oude apparatuur
12 Garantie- en servicebepalingen
FKH62-3INOX/FKH92-3INOX Versie NL 05/2016 Pagina 2 van 11

1. Veiligheidsrichtlijnen
zHet filter is gemaakt van aluminium met een hoge
dichtheid. Filters niet reinigen met schoonmaakmiddelen
die metalen producten aantasten. De goede staat van de
afzuigkap wordt behouden door regelmatig onderhoud.
zDe minimum afstand tussen de bovenkant van de
kookplaat en het laagste deel van de afzuigkap is 65cm.
zOm de behuizing gedurende een lange periode te
beschermen tegen de ophoping van vuil dient de
afzuigkap elke twee maanden te worden gereinigd met
warm water met een niet-bijtend schoonmaakmiddel.
zDit apparaat kan worden gebruikt door kinderen van 8
jaar en ouder en door personen met verminderde
lichamelijke, zintuiglijke of geestelijke vermogens of
gebrek aan ervaring en/of gebrek aan kennis als ze
onder toezicht staan van een persoon die
verantwoordelijk is voor hun veiligheid of ze van deze
persoon instructies krijgen hoe het apparaat op een
veilige manier moet worden gebruikt en ze begrijpen wat
zOnder de afzuigkap mogen maximaal 4 kookplaat elementen
werkzaam zijn.
zLET OP: toegankelijke delen kunnen heet worden bij
gebruik met kookapparatuur.
de mogelijke gevaren zijn. Kinderen dienen niet met het
apparaat te spelen. Reinigings- en
onderhoudswerkzaamheden mogen niet door kinderen
worden uitgevoerd zonder toezicht. Een beschadigd netsnoer
moet worden vervangen door de fabrikant, de dealer of een
gelijkwaardig gekwalificeerde persoon om gevaar te
voorkomen.
zZorg altijd voor voldoende ventilatie in de ruimte als de
afzuigkap tegelijk wordt gebruikt met apparaten die gas
of andere brandstoffen verbranden.
z Er is een kans op brandgevaar als de reinigingswerk-
zaamheden niet in overeenstemming met de richtlijnen
worden uitgevoerd.
zNiet flamberen onder de afzuigkap.
zDe afgevoerde lucht mag niet door een schoorsteen
worden gevoerd die wordt gebruikt voor de afvoergassen
van apparaten die gas of andere brandstoffen verbranden.
z De regels voor de afvoer van lucht moeten worden
opgevolgd.
FKH 62-3INOX/ FKH 92-3INOX Versie NL 05 /201 6 Pagina 3 van 1 1

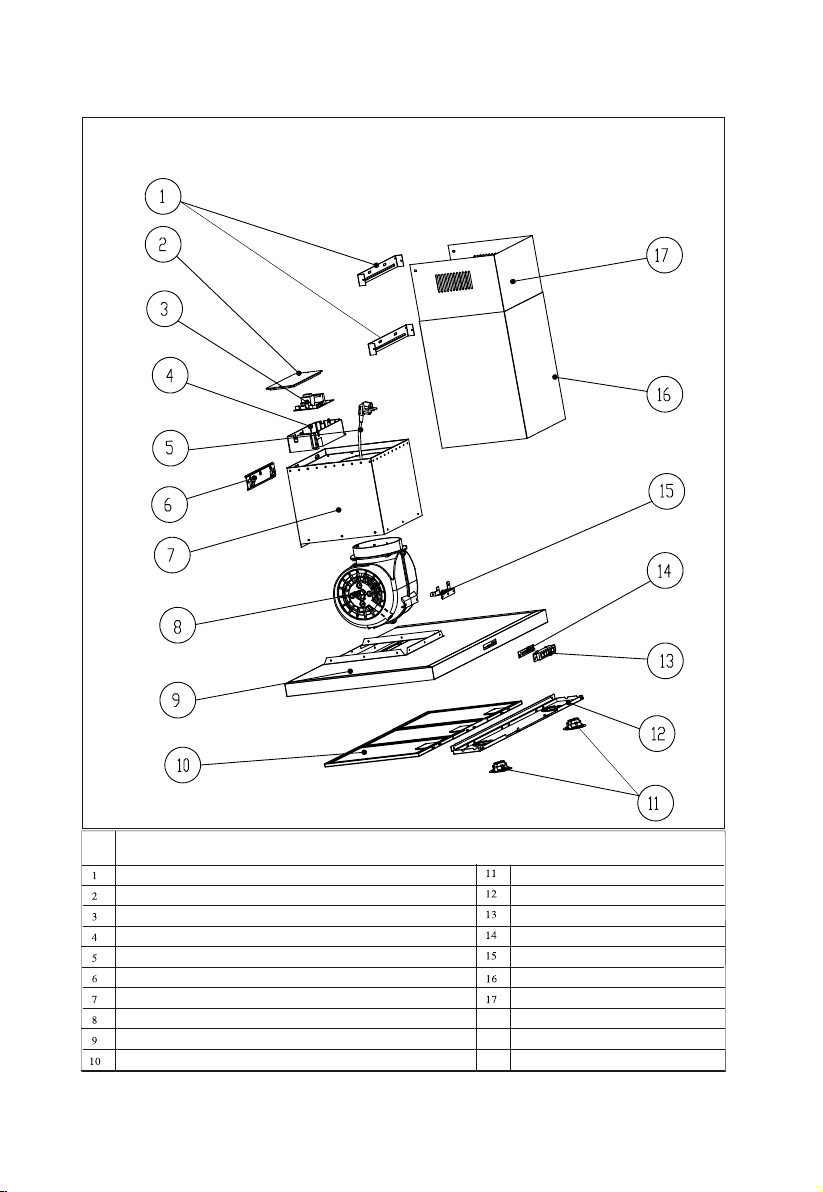

2. Onderdelen apparaat
Nr. Omschrijving
Deksel schakelkast
Bovenplaat
Lampen
Plaat voorzijde
Uitschuifbare schouwdeel
U-vormige profiel/schouwdeel
Vetfilter
Besturingsgedeelte
Netsnoer
Ophangbeugel afzuigkap
Behuizing ventilator
Ventilatormotor
Onderplaat / ombouw filters
Ophangbeugels schouwdelen
Schakelkast
Schakelaar (printplaat)
Klem slakkenhuis
F KH62-3INOX/FKH92-3INOX Versie NL 05/2016 Pagina 4 van 11

voor u het apparaat gebruikt.
4. Installatie
3. Kenmerken
5. Opmerking bij de installatie





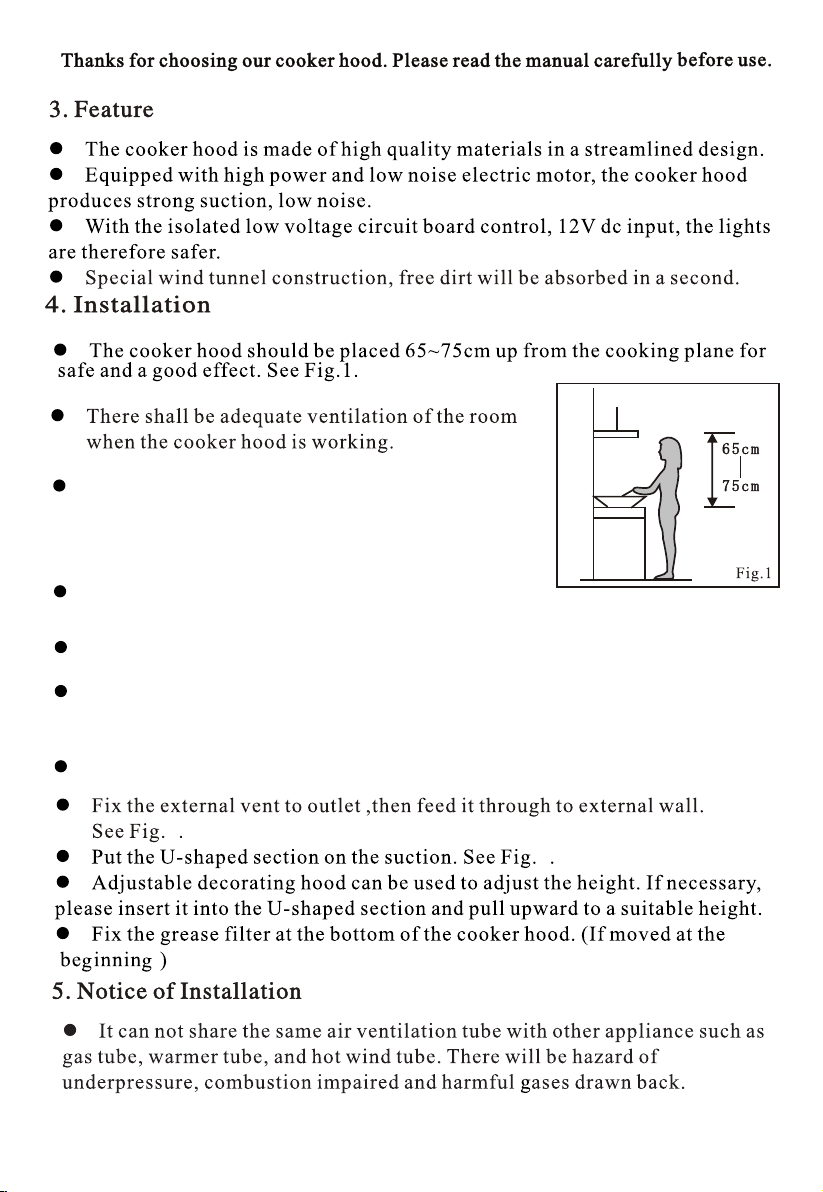

De afzuigkap is gemaakt van kwalitatief hoogwaardige materialen in een gestroomlijnd ontwerp.
Voorzien van een sterke elektromotor levert het apparaat een sterke zuigkracht bij een
geluidsarme werking.
Door het geïsoleerde laagspanningscircuit, 12V DC invoer, werkt de verlichting veiliger.
Als gevolg van de speciale windtunnelconstructie, wordt losgekomen vuil snel opgezogen.




Voor een veilig en correct effect dient de afzuigkap tussen de 65 - 75 cm boven de kookplaat
te worden geplaatst (zie figuur 1).
nodig, kan dit deel in het U-vormige profiel worden geplaatst en omhoog worden
getrokken tot het de gewenste hoogte heeft bereikt.
Plaats het vetfilter onderaan de afzuigkap op de juiste wijze (als dit enigszins iets is
verschoven).
De afzuigkap kan geen gebruik maken van een schoorsteen die wordt gebruikt
voor de afvoergassen van gasapparaten, verwarmingsbuizen of afvoer van warme lucht.
Er zou een gevaar ontstaan van onderdruk, slechte verbranding en schadelijke gassen
die weer naar binnen worden gezogen.





Dank u voor de aanschaf van deze afzuigkap. Lees de handleiding zorgvuldig door
Er dient voldoende ventilatie te zijn in de ruimte als de
afzuigkap in gebruik is.

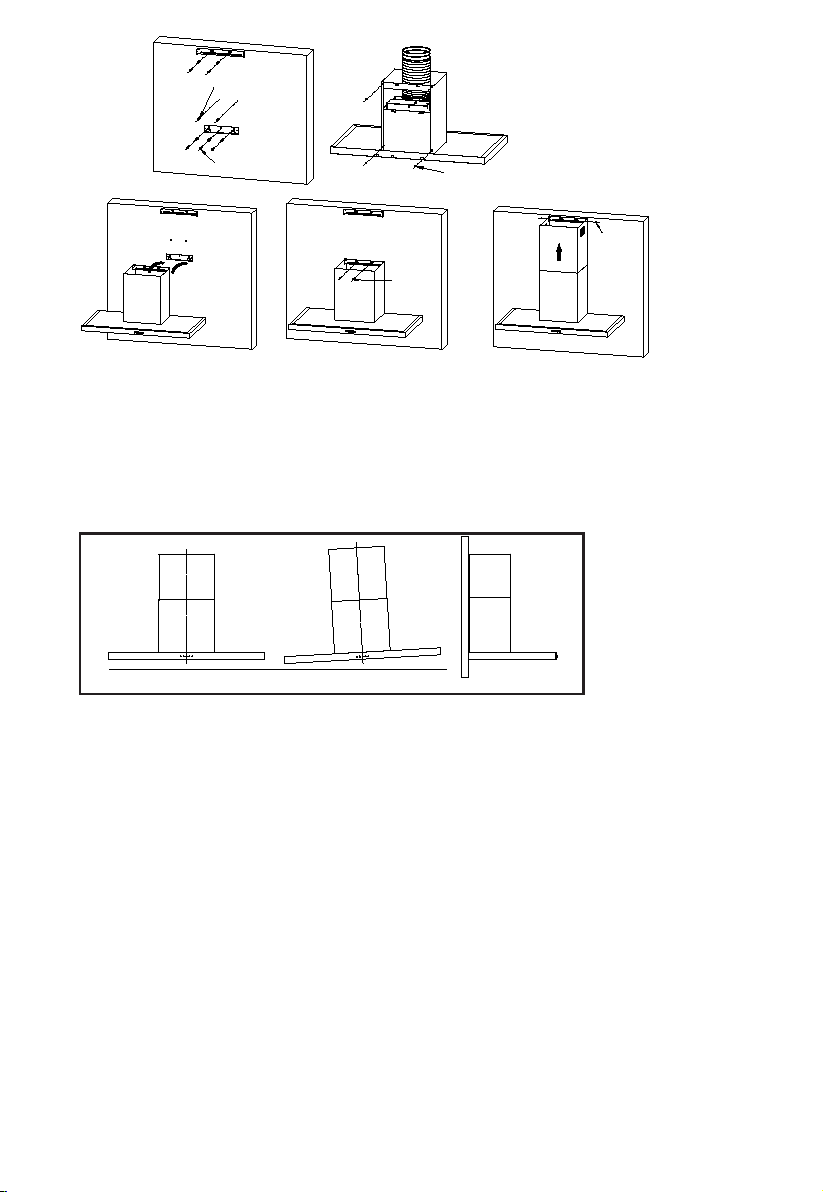

Bevestig de montagebeugel en de montagebeugel van het
uitschuifbare schouwdeel, bevestig de muurpluggen van de
montagebeugel en de montagebeugel van het schouwdeel
aan de muur. Zie fig. 2.
Bevestig de afvoerbuis en de schouwdelen op het
basispaneel, bevestig de montagebeugel aan de
schouwdelen. Zie fig. 3.
Hang de afzuigkap aan de onderste muurbeugel. Zie fig.4.
Na het goed aansluiten van de afvoerbuis, het onderste
schouwdeel bevestigen aan de muurbeugel om te voorkomen
dat de afzuigkap per ongeluk van de muurbeugel los komt.
Zie fig. 5.
Bevestig het uitschuifbare schouwdeel. Zie fig. 6.

Plaats de afvoerbuis aan de terugslagklep en voer de andere zijde door de opening in de
buitenmuur.
Plaats het U-vormige profiel om de afvoerbuis (zie figuur 6).
Een verstelbaar schouwdeel kan worden gebruikt om de juiste hoogte in te stellen. Indien


F KH62-3INOX/FKH92-3INOX Versie NL 05/2016 Pagina 5 van 11

6. Veiligheidsinstructies



Fout
Goed
De kromming van de luchtafvoerbuis dient groter of gelijk te zijn aan 120°, gelijk met of
boven het beginpunt moet het worden aangesloten op de buitenmuur.
Zorg er voor dat de muubeugel goed horizontaal is gemonteerd.





Dit apparaat is niet bestemd voor gebruik door jonge kinderen of zwakbegaafden zonder toezicht.
Jonge kinderen moeten onder toezicht zijn om te verzekeren dat zij niet met het apparaat gaan spelen.
Plaats de stekker alleen in een goed geaard stopcontact.
De afzuigkap is uitsluitend bestemd voor huishoudelijk gebruik en niet geschikt voor barbecues, winkels
met grill-apparatuur en andere commerciële doeleinden.
De afzuigkap en de filters dienen regelmatig te worden gereinigd volgens de aangegeven richtlijnen.
Zorg ervoor dat de afzuigkap na de installatie goed horizontaal is bevestigd om ophoping van
vet aan een kant van het apparaat te voorkomen (zie figuur 7).
Zorg er tevens voor dat de stekker er na de installatie kan worden uitgetrokken, als dat nodig is.
Fig. 7
Fig.2 Fig.3
Fig.4 Fig.5 Fig.6
5 x s chroeven (ST5*50)
4 x s chroeven (ST4.2*9.5)
2 x s chroeven
(ST5*50)
2 x s chroeven
(ST4.2*9.5)
7 x kunststof pluggen
F KH62-3INOX/FKH92-3INOX Versie NL 05/2016 Pagina 6 van 11

7. Gebruik
Hoog
Middel
Laag
Lamp Stop









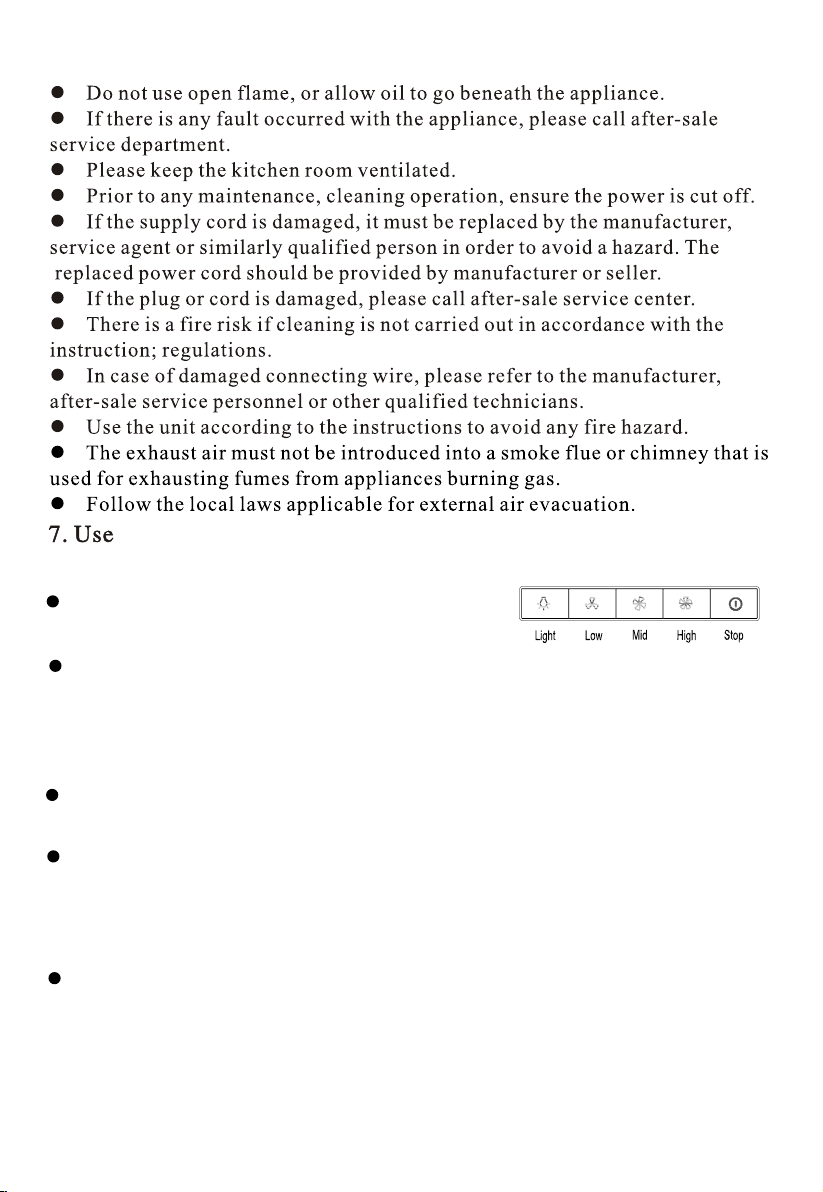

Gebruik geen open vuur en laat geen olie onder het apparaat opspatten.
Als er een probleem is met het apparaat, bel dan de servicedienst.
Zorg voor voldoende ventilatie in de keuken.
Zorg ervoor dat u de stroom heeft uitgeschakeld voordat u onderhoud verricht aan het apparaat of het
reinigt.
Er is een kans op brandgevaar als de reinigingswerkzaamheden niet in overeenstemming met de
richtlijnen worden uitgevoerd.
Er is kans op brandgevaar als het apparaat niet volgens de richtlijnen wordt gebruikt.
De afgevoerde lucht mag niet door een schoorsteen worden gevoerd die wordt gebruikt voor de
afvoergassen van apparaten die gas verbranden.
De lokale regels voor de afvoer van lucht moeten worden opgevolgd.






Nadat u de stekker in het stopcontact stopt klinkt er
één keer een zoemer als teken dat het apparaat is
aangesloten op het stroomnetwerk. Nadat u het
apparaat aan de stroom heeft aangesloten:
Druk op de "Stop" knop, het apparaat staat in de stand-by stand. Druk opnieuw op deze knop en
het apparaat gaat werken in de lage snelheid. De knoppen "Stop" en "laag" lichten op. Druk
opnieuw op de "laag" knop en het apparaat wordt uitgeschakeld. Als u in de stand-by stand geen
knop selecteert, gaat het apparaat automatisch na 3 minuten uit.
Het knopje "licht" werkt zonder een combinatie met de andere knoppen. Druk het in en het lampje gaat
branden, druk het opnieuw in, en het licht gaat weer uit.
Druk op de "Hoog" knop. Als het apparaat in de lage of middelhoge stand werkt, gaat het dan
naar de hoge stand. Als het al werkt op de hoge stand heeft het indrukken van deze knop geen
effect. Als u deze knop kiest in de stand-by stand, gaat het apparaat niet na 3 minuten uit maar
gaat het in de hoge stand werken.
Kies de "lage" knop. Als het apparaat in de hoge of middelhoge stand werkt, gaat het vervolgens
in de lage stand werken. Kiest u deze knop in de stand-by stand, gaat het apparaat niet na 3
minuten uit, maar gaat het in de lage stand werken.
Snelheid regelen (zie figuur 8). Fig. 8
Als het snoer is beschadigd, dient het te worden vervangen door de fabrikant, de servicedienst of
een gelijkwaardig gekwalificeerde persoon om een gevaarlijke situatie te voorkomen. Het
vervangende snoer dient te worden geleverd door de servicedienst of de verkoper.
Als de stekker kapot is neem dan contact op met de servicedienst.

Als het stopcontact is beschadigd, neem dan contact op met de fabrikant, de servicedienst of
gelijkwaardig gekwalificeerde monteurs.
FKH62-3INOX/FKH92-3INOX Versie NL 05/2016 Pagina 7 van 11

8. Onderhoud
Het filter is gemaakt van aluminium met een hoge dichtheid. Omdat de filters van metaal zijn
gemaakt dient u de filters niet te reinigen met schoonmaakmiddelen die metalen producten
aantasten. De afzuigkap en het metalen vetfilter dienen regelmatig te worden gereinigd om ze
in goede staat te houden. Reinig de filters exact volgens de hieronder aangegeven richtlijnen:
Methode 2: U kunt het filter ook in een afwasmachine plaatsen met reinigingsmiddel. Stel de
temperatuur in op ongeveer 60°C.
De installatie-tekening van filter A1.
Methode 1: Plaats het filter in het water (40°C - 50°C), giet er wat afwasmiddel bij, laat het
ongeveer 2-3 minuten inweken. Draag hierbij handschoenen en reinig het
met een zachte borstel. Niet te hard borstelen, het gaas is delicaat en kan
gemakkelijk worden beschadigd.
niet-bijtend schoonmaakmiddel.
8.2 Reiniging afzuigkap
8.1 Reiniging van het vetfilter
B. Geen schurend schoonmaakmiddel gebruiken, dit beschadigt de behuizing.
C. Hou de motor en andere onderdelen watervrij, aangezien dit schade kan veroorzaken
A. Om de behuizing gedurende een lange periode te beschermen tegen de ophoping van
vuil dient de afzuigkap elke 2 maanden te worden gereinigd met warm water met een
gelijkwaardig gekwalificeerde persoon om gevaar te voorkomen.
8.5 Zorg altijd voor voldoende ventilatie in de ruimte als de afzuigkap tegelijk wordt gebruikt met
apparaten die gas of andere brandstoffen verbranden.
8.6 Het correct gebruiken van de afzuigkap volgens de instructies kan het risico op een brand
voorkomen.
8.7 Geen vuur stoken onder de afzuigkap.
8.8 De afgevoerde lucht mag niet door een schoorsteen worden gevoerd die wordt gebruikt voor
Fig. 9
aan het apparaat.
D. Denk eraan om voor de reiniging van het apparaat de stroom uit te schakelen.
E. Als de stekker of het snoer is beschadigd, bel dan de servicedienst.
8.3 Er is een kans op brandgevaar als de reinigingswerkzaamheden niet in overeenstemming
met de richtlijnen worden uitgevoerd. Regels over de luchtafvoer altijd opvolgen.
8.4 Een beschadigd netsnoer moet worden vervangen door de fabrikant, de dealer of een
de afvoergassen van apparaten die gas of andere brandstoffen verbranden.
8.9 De uitstoot van gassen dient in overeenstemming te zijn met de relevante bepalingen.
F KH62-3INOX/FKH92-3INOX Versie NL 05/2016 Pagina 8 van 11
