Aku pokosová akapovací pila slaserem SHARE 20V /CZ

Aku pokosová akapovacia píla slaserom SHARE 20V /SK

Akkus gérfűrész lézerrel, SHARE 20V /HU

Akku-Gehrungs- und Kappsäge mit Laser SHARE 20V /DE

Cordless Mitre Saw With Laser SHARE 20V /EN

Původní návod kpoužití

Preklad pôvodného návodu na použitie

Az eredeti használati utasítás fordítása

Übersetzung der ursprünglichen Bedienungsanleitung

Translation of the original user‘s manual

•

CZ / UPOZORNĚNÍ

NA ZMĚNU PARAMETRU

SK / UPOZORNENIE

NA ZMENU PARAMETRA

HU / FIGYELMEZTETÉS

PARAMÉTER MEGVÁLTOZÁSÁRA

DE / HINWEIS AUF ÄNDERUNG

DES PARAMETERS

EN / NOTIFICATION

OF PARAMETER CHANGE

90°/90°: 225 mm × 50 mm

90°/-45°: 225 mm × 35 mm

± 45°/90°: 150 × 50 mm

± 45°/-45°: 150 mm × 35 mm

191517

Obr.2 /2. ábra /Abb.2 /Fig. 2

Obr.1 /1.ábra /Abb.1 /Fig.1

Obr.5 /5.ábra /Abb.5 /Fig.5

Obr.4 /4. ábra /Abb.4 /Fig. 4

Obr.3A /3A.ábra /Abb.3A /Fig. 3A

Obr.3B /3B.ábra /Abb. 3B /Fig. 3B

Obr.9 /9.ábra /Abb.9 /Fig. 9

Obr.8 /8. ábra /Abb.8 /Fig. 8

Obr.7 /7.ábra /Abb.7 /Fig.7

90°; -45°

Obr.6 /6. ábra /Abb.6 /Fig. 6

Obr.14 /14.ábra /Abb.14 /Fig. 14

Obr.13 /13.ábra /Abb.13 /Fig.13

Obr.15 /15.ábra /Abb.15 /Fig.15

Obr.11 /11.ábra /Abb.11 /Fig. 11

Obr.10 /10.ábra /Abb.10 /Fig.10

Obr.12 /12.ábra /Abb.12 /Fig. 12

1110 CZCZ

Motor abaterie má elektronickou ochranu

proti přetížení, která odpojí napájení při

nadměrném zatížení.

Baterie je vybavena elektronickou ochra-

nou proti úplnému vybití, které ji poškozu-

je akterá přeruší dodávku proudu při poklesu

svorkového napětí baterie pod určitou mez.

ONE-BATTERY SYSTEM

9Aku pokosová pila je součástí řady aku nářadí SHARE 20V

napájeného stejnou baterií.

9Díky velmi pomalému samovybíjení Li-ion baterie, může být baterie připravena

k použití idlouho po nabití, navíc Li-ion baterii lze dobít kdykoli, nezávisle na úrov-

ni nabití, aniž by se tím snižovala její kapacita.

9Varianta pokosové pily Extol® Industrial 8791826je dodávána sLi-ion baterií

2000mAh, 20V anabíječkou 2,4A.

9Varianta pokosové pily Extol® Industrial 8791827 je dodávána bez baterie anabíječky za nižší prodejní

cenu pro případ, když má uživatel baterii anabíječku již zakoupenou sjiným aku nářadím zaku programu

SHARE 20V.

BATERIE ANABÍJEČKY AKU PROGRAMU SHARE 20 VKZAKOUPENÍ VPŘÍPADĚ POTŘEBY

Baterie

SHARE 20 V

Označení modelu

(Objednávací číslo)

Nabíječky

SHARE 20 V

Označení modelu

(Objednávací číslo)

Baterie 8 000 mAh Extol® 8891886 4Anabíječka Extol® 8891892

Baterie 6 000 mAh Extol® 8891885 2× 3,5 A nabíječka (pro 2baterie) Extol® 8891894

Baterie 5 000 mAh Extol® 8891884 4× 3,5 A nabíječka (pro 4baterie) Extol® 8891895

Baterie 4 000 mAh Extol® 8891882 2,4 Anabíječka Extol® 8891893

Baterie 2 000 mAh Extol® 8891881 Tabulka 1

Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz [email protected]z

Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 20. 3. 2022

I. Charakteristika –účel použití

Aku pokosová akapovací pila slaserem Extol® Industrial, která je součástí programu aku

nářadí SHARE 20V, je určena kprovádění přesných příčných apodélných řezů dřeva používaného

pro stavební účely, dřevovláknitých adřevotřískových desek, dále tenké umělé hmoty, hliníkových

prolů atenkých měkkých neželezných materiálů spoužitím ktomu určených pilových kotoučů.

Pilový kotouč, který je součástí pily je určený pouze pro řezání dřeva.

Jiné materiály jako např. ocel, beton, minerální materiály se těmito pilami řezat nesmějí.

9Předností pokosové akapovací pily je přesnost provedeného řezu pod úhlem, kterého není možné dosáhnout

ručně drženými přímočarými nebo kotoučovými pilami, atak úhly nařezaných materiálů pak ksobě nedosed-

nou vdůsledku nepřesnosti tak, jak by bylo zapotřebí.

9Možnost nastavení pokosového úhlu řezu

(řez ve vodorovné rovině) vrozsahu -45°/90°/+45°

(vlevo/vpravo) akapovacího úhlu (svislý úhel)

řezu 90-45° (vlevo).

9Laserový paprsek usnadní

přesné zaměření řezu.

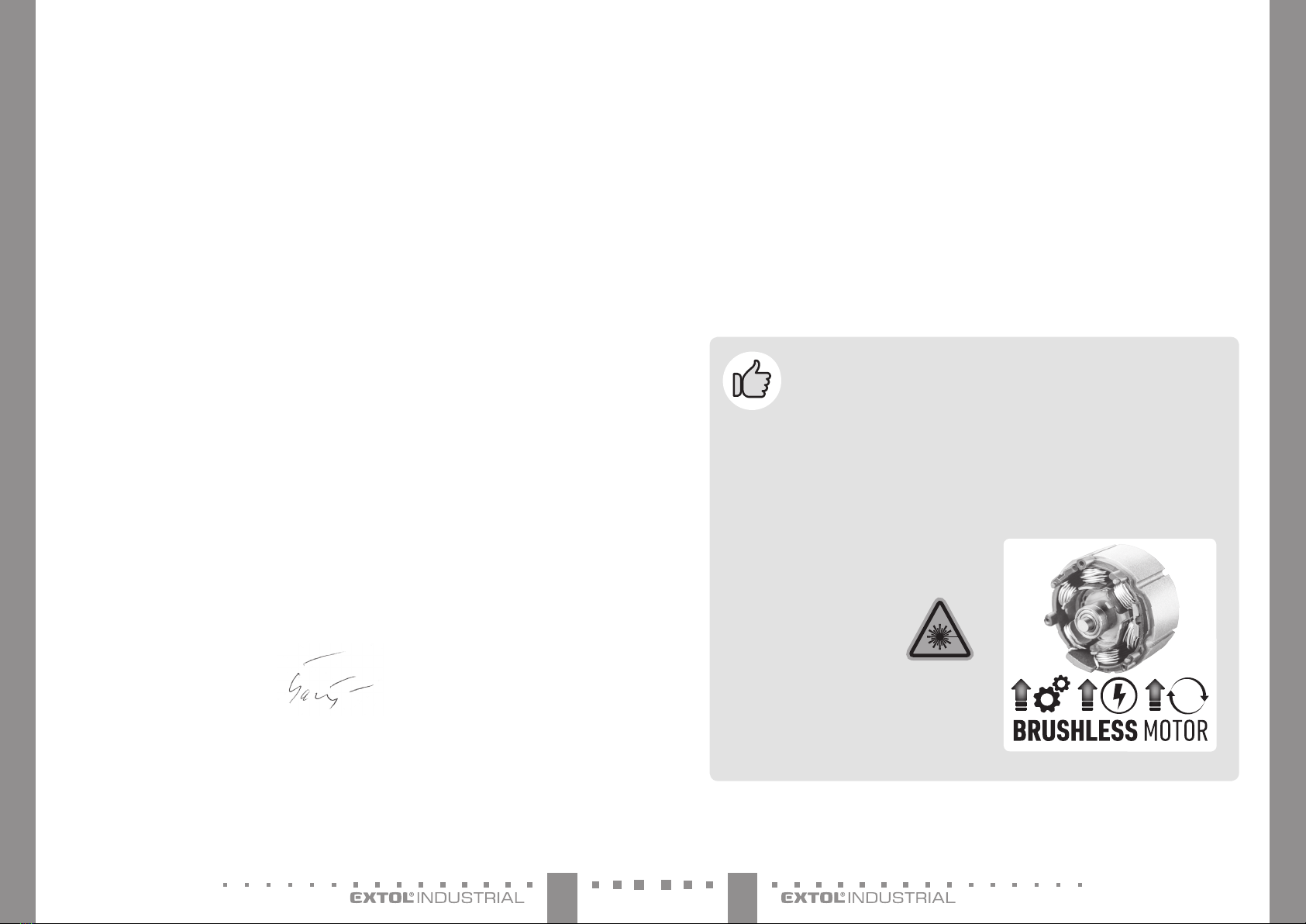

9Motor bez uhlíkových kartáčů má větší výkon při nižší

spotřebě el. energie pro delší výdrž baterie adelší život-

nost.

9Pila má odnímatelný sáček na jímání prachu.

1312 CZCZ

III. Součásti

a ovládací prvky

Obr.1, pozice-popis

1. Ochranný kryt pilového kotouče

2. Šroub upínací svěrky řezaného materiálu

3. Postranní podpěrky obrobku

4. Šroub pro zajištění kolíku upínací svěrky materiálu

5. Upínací šroub ramena svěrky

6. Šroub pro nastavení svislého (kapovacího) úhlu řezu

7. Sběrný sáček na prach

8. Baterie

9. Kryt úložného prostoru baterií

pro napájení laserového zdroje

10. Tlačítko pro zapnutí/vypnutí laserového zdroje

11. Provozní spínač

12. Rukojeť pro ovládání sklopitelného ramena

13. Tlačítko pro odjištění provozního spínače

14. Zarážka hloubkového dorazu

15. Šroub nastavení hloubky řezu

16. Otvory základny pily pro přišroubování kdesce stolu

17. Sklopitelné rameno smotorovou jednotkou

18. Aretační šroub pojezdu ramena

19. Kolík pro zajištění ramena ve sklopené poloze

pro transport pily

20. Tlačítko blokace otáčení vřetena

pro výměnu pilového kotouče

21. Otočný stůl pro nastavení pokosového

(vodorovného) úhlu řezu

22. Řezná drážka

23. Páčka pro odjištění otočného stolu

pro nastavení pokosového úhlu řezu

24. Otočná rukojeť pro nastavení azajištění

pokosového úhlu řezu

25. Opěrná příčka pro zapření řezaného materiálu

26. Větrací otvory motoru

IV. Nabití baterie

yPro ověření úrovně nabití baterie stiskněte tlačítko na

baterii apodle počtu svítících diod apředpokládané

době provozu stroje, baterii vpřípadě potřeby dobijte.

Je-li baterie plně nabita, svítí všechny LED diody. Baterii

lze nabít zjakékoli úrovně nabití, aniž by se tím snižo-

vala její kapacita.

•UPOZORNĚNÍ

yK napájení aku pokosové pily smí být použity pouze

baterie uvedené vtabulce 1nebo 3a kjejichž nabíjení

smí být použity pouze uvedené nabíječky. Použití jiné

nabíječky by mohlo způsobit požár či výbuch vdůsledku

nevhodných nabíjecích parametrů.

•UPOZORNĚNÍ

yBaterii nabíjejte vrozmezí okolní teploty 10°C-40°C.

a) Baterii nejprve zasuňte do drážek dodávané

originální nabíječky.

b) Před připojením nabíječky ke zdroji el. proudu

zkontrolujte, zda napětí vzásuvce odpovídá roz-

mezí 220-240V~50Hz azda nabíječka nemá poško-

zený přívodní kabel (např. izolaci), kryt, nabíjecí

konektory apod. Rovněž zkontrolujte stav baterie.

•VÝSTRAHA

yJe-li nabíječka nebo baterie poškozena, nepouží-

vejte je azajistěte jejich náhradu za bezvadnou

originální od výrobce.

c) Nabíječku připojte ke zdroji el. proudu.

yU nabíječky Extol® Premium 8891893 (model snabí-

jecím proudem 2,4A) je proces nabíjení signalizován

zeleně blikající diodou při červeně svítící diodě aplné

nabití je signalizováno pouze zeleně svítící kontrolkou.

U nabíječky Extol® Premium 8891892 (model snabí-

jecím proudem 4A) je proces nabíjení signalizován

pouze červeně svítící LED kontrolkou aproces plného

nabití pouze zeleně svítící LED kontrolkou. Úroveň

nabití baterie lze sledovat dle počtu svítících LED kon-

trolek na baterii, které svití při nabíjení baterie. Právo

na změnu výše uvedené signalizace procesu nabíjení

anabití vyhrazeno na možnou změnu ve výrobě.

yPo plném nabití baterie nabíječka automaticky ukončí

nabíjení. Nemůže dojít kpřebíjení baterie.

II. Technická specikace

Označení modelu (objednávací čísla) 8791826

1× Li-ion baterie 20V2000 mAh (8891881)

1× nabíječka 2,4 A(8891893)

8791827 (bez baterie abez nabíječky)

Max. svorkové napětí baterie bez zatížení 20VDC

Jmenovité svorkové napětí baterie při zatížení 18 VDC

Specifikace pilového kotouče dodávaného spilou:

∅kotouče; šířka SK plátku, ∅upínacího otvoru, ∅185 ×1,8 mm ×∅16 mm

tloušťka kotouče, počet zubů, tl: 1,0 mm, 24 T

materiál kotouče, max. dovolené otáčky HW, max. 7000 min-1

Objednávací číslo náhradního pilového kotouče pro řezání dřeva 8791826A

Otáčky bez zatížení n03300 min-1

Pokosový (vodorovný) řezný úhel -45°/90°/+45° (vlevo/vpravo)

Kapovací (svislý) řezný úhel 90°- 45° (vlevo)

Řezná kapacita při úhlu řezu 90°/90°: 50 ×210 mm

±45°/90°: 50 ×105 mm

90°/45°: 35 ×210 mm

±45°/45°: 35 ×105 mm

Výdrž baterie 2000 mAh baterie:

počet řezů 50 ×50 mm: 110

4000 mAh baterie:

počet řezů 50 ×50 mm: 220

Specifikace laseru (třída, výkon, vlnová délka) tř. 2, p< 1mW; 650 nm

Napájení laseru 2 ×AAA baterie (1,5 V)

Hladina akustického tlaku LpA; nejistota K 88,2 dB(A); nejistota K= ±3 dB(A)

Hladina akustického výkonu 101,2 dB(A); nejistota K= ±3 dB(A)

Max. hladina vibrací (součet tří os), nejistota K < 2,5 m/s2, nejistota K= ±1,5 m/s2

Hmotnost sbaterií 2000 mAh 9,8 kg

yDeklarovaná hodnota emise hluku se změřila vsouladu

se standardní zkušební metodou asmí se použít pro

porovnání jednoho nářadí sjiným. Deklarovaná hod-

nota emise hluku se smí také použít kpředběžnému

stanovení expozice.

•VÝSTRAHA

yEmise hluku během skutečného používání nářadí se

může lišit od deklarovaných hodnot vzávislosti na

způsobu, jakým se nářadí používá, zejména jaký se

opracovává druh obrobku.

yJe nutné určit bezpečnostní měření kochraně obsluhu-

jící osoby, která jsou založena na zhodnocení expozice

ve skutečných podmínkách používání (počítat se všemi

částmi pracovního cyklu, jako je čas, po který je nářadí

vypnuto akdy běží naprázdno kromě času spuštění).

1514 CZCZ

NASTAVENÍ POKOSOVÉHO

VODOROVNÉHO ÚHLU ŘEZU OBR.5

yPro nastavení pokosového úhlu řezu uvolněte otočný

stůl ze zajištěné pozice otáčením rukojeti (obr.1, pozice

24), poté zvedněte páčku (obr.1, pozice 23) arukojetí

pootočte stolem na hodnotu požadovaného úhlu na

stupnici, přičemž aktuálně nastavená hodnota je dána

pozicí ukazatele na stupnici (obr.5). Otočný stůl vnasta-

vené pozici zajistěte otáčením otočné rukojeti (obr.1,

pozice 24). Před uvedením pily do provozu se vždy

řádně ujistěte, zda je stůl vnastaveném pokosovém

úhlu řezu pevně zajištěn šroubovací rukojetí.

NASTAVENÍ KAPOVACÍHO

SVISLÉHO ÚHLU ŘEZU OBR.6

yV případě potřeby nastavení kapovacího úhlu povolte

šroub (obr.1, pozice 6) arameno vychylte do strany

vrozsahu 90°až 45°, přičemž aktuálně nastavený úhel

sklonu ramena je dán pozicí ukazatele na stupnici úhlů.

Rameno pily vnastaveném úhlu sklonu řádně zajistěte

utažením šroubu (obr.1, pozice 6).

INSTALACE UPÍNACÍ SVĚRKY OBROBKU

APOSTRANNÍCH PODPĚREK OBR.7

yPři práci spilou vždy řezaný materiál zajistěte proti

volnému pohybu upínací svěrkou.

Kolík, na němž je nasunuto rameno upínací svěrky

vzákladně pily zajistěte dotažením šroubu.

yDo příslušných otvorů na obou stranách základny dle

obr.7 zasuňte tyčky postranní podpěrky (obr.1, pozice 3)

av základně pily obě podpěrky zajistěte šroubem.

•VÝSTRAHA

yPro bezpečnou práci spilou je nezbytné, aby byla pila

používána pouze skompletním příslušenstvím, tj.

postranními podpěrkami aupínací svěrkou obrobku.

Pila vkompletní sestavě je na obr.7.

UMÍSTĚNÍ AUPNUTÍ OBROBKU OBR.8

yŘezaný materiál přiložte kopěrné příčce (obr.1, pozice

25) po celé délce příčky pro bezpečné zapření obrobku

při řezání azajistěte jej zašroubováním upínací svěrky.

Před uvedením pily do provozu zajistěte všechny upev-

ňovací prvky upínací svorky proti uvolnění.

NASTAVENÍ HLOUBKY ŘEZU

PRO TVORBU DRÁŽEK

yHloubku řezu je možné vpřípadě potřeby nastavit či

upravit šroubem (obr.1, pozice 15), který při řezu dosedá

na zarážku (hloubkový doraz) (obr.1, pozice 14).

ZAPNUTÍ/VYPNUTÍ LASEROVÉHO ZDROJE

yLaserový zdroj zapněte přepnutím tlačítka (obr.1, pozice

10) do pozice „I“. Pro vypnutí jej přepněte do pozice „0“.

KONTROLA SPRÁVNÉHO FUNGOVÁNÍ

OCHRANNÉHO KRYTU KOTOUČE

yPokud je rameno pily vhorní pozici, ochranný kryt

zakrývá kotouč. Při sklápění ramena ke stolu pily, dojde

kautomatickému odkrývání kotouče vzávislosti na

sklopení ramena. Pokud kryt pilového kotouče nefun-

guje správně, pilu nepoužívejte azajistěte její opravu

vautorizovaném servisu značky Extol®.

VI. Provoz pily

VLOŽENÍ BATERIE

yNabitou baterii zasuňte do příslušného místa pily (obr.1,

pozice 8), aby došlo kslyšitelnému zajištění baterie

vdaném místě.

•VÝSTRAHA

yPřístroj používejte jen tehdy, jsou-li pracovní plocha,

drážka ve stole pily iobrobek zbaveny nežádoucích

předmětů anečistot (třísek, hřebíků, zeminy, malty

apod.). Malé kousky dřeva nebo jiné předměty, které se

dostanou do kontaktu srotujícím pilovým kotoučem,

mohou být vymrštěny azranit tak obsluhu.

ZAPNUTÍ/VYPNUTÍ PILY OBR.9

•VÝSTRAHY

yPřed uvedením pily do provozu se ujistěte, že je řezaný

materiál přiložen kopěrné příčce po celé délce příčky

azde je řádně připevněn upínací svěrkou. Neřezejte

materiál, který řádně nepřiléhá na stůl pily anení přilo-

žen kopěrné příčce, např. větve, křivé nerovné obrobky

atp. Může snadno dojít kjejich vymrštění, nebo ksevře-

ní kotouče atd. amůže dojít ke zranění obsluhy.

yZkontrolujte, zda je řádně připevněn pilový kotouč

azkontrolujte, zda nemá trhliny, zda není zprohýbaný,

PŘIBLIŽNÉ DOBY NABÍJENÍ BATERIÍ

Baterie

SHARE 20 V

4 Anabíječka

Extol® 8891892

2,4 Anabíječka

Extol® 8891893

8000 mAh 120 min. 200 min.

6000 mAh 90 min. 150 min.

5000 mAh 65 min. 110 min.

4000 mAh 60 min. 100 min.

2000 mAh 30 min. 50 min.

Baterie

SHARE 20 V

2×3,5 Anabíječka Extol® 8891894

(pro 2baterie)

4×3,5 Anabíječka Extol® 8891895

(pro 4baterie)

8000 mAh 140 min.

6000 mAh 105 min.

5000 mAh 70 min.

4000 mAh 60 min.

2000 mAh 35 min.

Tabulka 3

d) Po nabití nejprve odpojte nabíječku od zdroje

el. proudu apoté zdrážek nabíječky vysuňte baterii

po stisknutí apřidržení tlačítka na baterii.

V. Příprava pily kpoužití

•VÝSTRAHA

yPřed přípravou stroje kpoužití si přečtěte celý návod

kpoužití aponechte jej přiložený uvýrobku, aby se sním

obsluha mohla seznámit. Pokud výrobek komukoli půj-

čujete nebo jej prodáváte, přiložte kněmu Itento návod

kpoužití. Zamezte poškození tohoto návodu. Výrobce

nenese odpovědnost za škody či zranění vzniklá používá-

ním přístroje, které je vrozporu stímto návodem. Před

použitím přístroje se seznamte se všemi jeho ovládacími

prvky asoučástmi ataké se způsobem vypnutí přístroje,

abyste jej mohli ihned vypnout vpřípadě nebezpečné

situace. Před použitím zkontrolujte pevné upevnění všech

součástí azkontrolujte, zda nějaká část přístroje jako např.

bezpečnostní ochranné prvky nejsou poškozeny, či špatně

nainstalovány nebo zda nechybí na svém místě. Rovněž

zkontrolujte ochranný kryt aDC konektory baterie anabí-

ječky ataké zkontrolujte, zda nabíječka nemá poškozenou

izolaci napájecího kabelu či zásuvkovou vidlici. Stroj,

baterii, nabíječku spoškozenými nebo chybějícími

částmi nepoužívejte azajistěte jejich opravu či náhradu

vautorizovaném servisu značky Extol®- viz kapitola Servis

aúdržba nebo webové stránky vúvodu návodu.

•VÝSTRAHA

yPřípravu pily kpoužití provádějte při odejmuté baterii

pro zamezení rizika neúmyslného spuštění pily.

PŘIPEVNĚNÍ ZÁKLADNY PILY KDESCE

PRACOVNÍHO STOLU

•VÝSTRAHA

yPro bezpečné používání pily základnu pily přivněte kdesce

stolu šrouby skrze otvory vzákladně pily (obr.1, pozice 16).

Pila smí být používána pouze na pevné rovné astabilní ploše.

ODJIŠTĚNÍ SKLOPENÉHO RAMENA OBR.2

yPila je dodávána sramenem zajištěným ve sklopené

poloze zajišťovacím kolíkem (obr.1, pozice 19).

yJednou rukou uchopte rukojeť pily apřitlačte ji směrem

dolů adruhou rukou povytáhněte zajišťovací kolík sklope-

ného ramena (obr.1, pozice 19), tím dojde kodjištění rame-

na, avšak po odjištění ramena pily pozvolna za působení

protitlaku ruky nechte rameno zvednout do horní pozice.

Přidržování ramena pily rukou při přesunu do horního

umístění je nutné, aby nedošlo kprudkému vymrštění

ramena, což by mohlo pilu poškodit (obr.2, krok 1-3).

VLOŽENÍ BATERIÍ PRO NAPÁJENÍ

LASEROVÉHO ZDROJE

yOdkryjte kryt úložného prostoru baterií (obr.1, pozice 9)

ado prostoru vložte baterie dle vyznačené polarity +/-.

Nepoužívejte baterie různého stáří arůzného typu.

INSTALACE SÁČKU NA PRACH

OBR.3A, OBR.3B

ySběrný sáček na prach nasaďte na výfuk pilin dle obr.3A.

Pro nasazení sáčku na prach na výfuk pilin je nutné

zvětšit průměr objímky sáčku přiblížením ok drátu smě-

rem ksobě (obr.3A) apoté jej nasaďte na výfuk pilin

aoka drátu poté uvolněte (obr.3B).

ODJIŠTĚNÍ POJEZDU RAMENA OBR.4

yPro odjištění pojezdu ramena povolte aretační šroub

pojezdu (obr.4).

1716 CZCZ

vautorizovaném servisu značky Extol® prostřednictvím

obchodníka nebo se obraťte přímo na autorizovaný

servis (servisní místa naleznete na webových stránkách

vúvodu návodu).

INFORMACE KBATERII/DOBA PROVOZU

Baterie je vybavena elektronickou ochranou

proti úplnému vybití, které ji poškozuje,

atím prodlužuje její životnost. Tato ochrana

se projevuje tak, že při více vybité baterii se

provoz stroje najednou zastaví ipři provozním spínači

vpoloze „zapnuto“. Po uvolnění provozního spínače do

polohy „vypnuto“ apo opětovném zapnutí, po určité době

dojde kopětovném uvedení stroje do provozu, ale pak se

jeho provoz opět náhle zastaví. Nejedná se ovadu přístro-

je či baterie, ale oochranu. Pro potřebu dlouhodobějšího

provozu si opatřete baterii světší kapacitou.

Motor abaterie má elektronickou ochranu

proti přetížení, která odpojí napájení při

nadlimitním zatížení, což se projeví přeruše-

ním provozu. Nejedná se ovadu stroje či

baterie, ale oochranu.

VYPNUTÍ PILY

yPro vypnutí pily uvolněte provozní spínač.

VII. Složení pily

do transportní pozice

apřenos pily

1. Nastavte pokosový akapovací úhel 90°/90° avdaném

nastavení jej zajistěte utažením zajišťovacími prvky.

2. Rameno sklopte dolů tak, aby bylo možné kolík (obr.1,

pozice 19) zasunout pod zarážku. Pro tento účel může

být nutné vyšroubovat šroub pro nastavení hloubky

řezu (obr.1, pozice 15), jinak nebude možné dostateč-

ně sklopit rameno pro zasunutí kolíku pod zarážku.

3. Pilu přenášejte ve složeném stavu dle kroků uvede-

ných vbodě 1-2 držením za úchopové části dle obr.10.

VIII. Všeobecné

bezpečnostní pokyny

•VÝSTRAHA!

Je nutno přečíst všechny bezpečnostní pokyny, ná-

vod kpoužívání, obrázky apředpisy dodané stímto

nářadím. Nedodržení veškerých následujících pokynů může

vést kúrazu elektrickým proudem, ke vzniku požáru a/nebo

kvážnému zranění osob.

Veškeré pokyny anávod kpoužívání se musí uscho-

vat, aby bylo možné do nich později nahlédnout.

Výrazem „elektrické nářadí“ ve všech dále uvedených

výstražných pokynech je myšleno elektrické nářadí napá-

jené (pohyblivým přívodem) ze sítě, nebo elektrické nářadí

napájené zbaterií (bez pohyblivého přívodu).

1 BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ

a) Pracoviště je nutné udržovat včistotě

adobře osvětlené. Nepořádek atmavé prostory

bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat vpro-

středí snebezpečím výbuchu, kde se vysky-

tují hořlavé kapaliny, plyny nebo prach.

Velektrickém nářadí vznikají jiskry, které mohou

zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno

zamezit přístupu dětí adalších osob. Bude-li

obsluha vyrušována, může ztratit kontrolu nad pro-

váděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyblivého přívodu elektrického

nářadí musí odpovídat síťové zásuvce.

Vidlice se nesmí nikdy jakýmkoliv způsobem

upravovat. Snářadím, které má ochranné

spojení se zemí, se nesmí používat žádné

zásuvkové adaptéry. Vidlice, které nejsou zne-

hodnoceny úpravami, aodpovídající zásuvky omezí

nebezpečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemně-

ných předmětů, jako např. potrubí, tělesa

ústředního topení, sporáky achladničky.

Nebezpečí úrazu elektrickým proudem je větší, je-li

vaše tělo spojeno se zemí.

nevyvážený, nebo zda nechybí nějaké SK plátky. Pilu

spoškozeným kotoučem nepoužívejte azajistěte

náhradu kotouče za bezvadný, který splňuje normu

EN847-1 akterý odpovídá technické specifikaci uve-

dené vkapitoleII –objednávací číslo nového kotouče

pro řezání dřeva Extol® Industrial 8791826A. Jedná

se ospeciální kotouč, který je tenký alehký, speciálně

vyrobený pro aku pily. Silnější těžší kotouč sjinými

parametry může vést kpoškození pily. Poškozený

kotouč nesmí být opravován.

Používejte pouze pilové kotouče, na kterých jsou uve-

deny stejné nebo vyšší otáčky, než jsou uvedeny otáčky

vyznačené na štítku pily.

•UPOZORNĚNÍ

yPro řezání kovů a/nebo plastů použijte pouze ktomu

určené speciální kotouče. Pilový kotouč dodávaný

spilou je určený pouze pro řezání dřeva adřevěných

materiálů, nesmí být použit pro řezání jiných materiálů.

yPila je určena pouze křezání zasucha bez použití vody či

kapalného oleje jako chladicího média.

•VÝSTRAHY

yPři řezání vzniká prach jehož vdechování je zdraví škod-

livé, zvláště prach zchemicky ošetřených materiálů,

proto při práci spilou vždy používejte sběrný sáček na

prach aještě používejte vhodnou ochranu dýchacích

cest střídou filtru alespoň FFP2, lépe FFP3 nebo dýchací

masku (o dostatečné úrovni ochrany dýchacích cest

vzhledem kopracovávaného materiálu se však poraďte

vobchodě sosobními ochrannými prostředky). Při práci

zajistěte kvalitní odvětrávání prostoru. Prach zněkte-

rých druhů dřeva, např. zdubu abuku je považován za

karcinogen.

Dále používejte certikovanou ochranu sluchu, zraku,

vhodné pracovní rukavice apracovní oděv sdosta-

tečnou úrovní ochrany. Odostatečné úrovni ochrany

avhodnosti osobního ochranného prostředku se poraď-

te vprodejně sosobními ochrannými prostředky.

POSTUP

1. Rukou uchopte rukojeť (obr.1, pozice 12).

2. Stlačte tlačítko pro odjištění provozního spínače

(obr.1, pozice 13) apoté stiskněte provozní spínač

(obr.1, pozice 11), tím dojde kuvedení pily do provozu.

3. Rameno pily veďte kobrobku při plných otáčkách,

přičemž řez začněte od strany obrobku, která není

přilehlá kopěrné příčce aproveďte řez po vyznačené

linii řezu laserem či tužkou za působení přiměřené

síly vedením ve směru kopěrné příčce- na kotouč

nepůsobte nadměrnou silou! Pro posun ramena ve

vodorovném směru musí být uvolněn pojezd ramena.

4. Po provedení řezu rameno pily neuvolňujte znejnižší

pozice, ale za působení protitlaku ruky jej nechte

zvednout do horní pozice, přičemž ochranný kryt

zakryje kotouč. Uvolněním ramena pily znejnižší

pozice by došlo kvymrštění ramena do horní pozice,

což by poškodilo pilu.

•UPOZORNĚNÍ

yPřehřívání špiček pilových zubů kotouče se projevuje

změnou barvy pilových zubů, případně tavením plastů

(jsou-li řezány plasty), což může být způsobeno nad-

měrným tlakem vyvíjeným na pilový kotouč během

řezání, svíráním kotouče vobrobku nebo nevhodným

pilovým kotoučem pro řezání daného materiálu.

Ovhodnosti použití daného pilového kotouče pro daný

materiál se informujte uvýrobce či dodavatele pilového

kotouče.

•VÝSTRAHA

yNestrkejte ruce do prostoru řezání.

Udržujte ruce vbezpečné vzdálenosti od

místa řezu.

•VÝSTRAHA

yPřed přenastavením stroje vždy zbezpečnostních důvo-

dů uvolněte provozní spínač pily avyčkejte, až se pilový

kotouč zcela zastaví.

•UPOZORNĚNÍ

yPokud bude během provozu pily zřejmý nestandardní

zvuk, vibrace či chod, přístroj ihned vypněte, odpojte

jej od přívodu el. proudu azjistěte aodstraňte příčinu

nestandardního chodu. Je-li nestandardní chod způ-

soben závadou uvnitř přístroje, zajistěte jeho opravu

1918 CZCZ

d) Nepoužívané elektrické nářadí je nutno skla-

dovat mimo dosah dětí anesmí se dovolit

osobám, které nebyly seznámeny selek-

trickým nářadím nebo stěmito pokyny, aby

nářadí používaly. Elektrické nářadí je vrukou

nezkušených uživatelů nebezpečné.

e) Elektrické nářadí apříslušenství je nutno

udržovat. Je třeba kontrolovat seřízení

pohybujících se částí ajejich pohyblivost,

soustředit se na praskliny, zlomené součásti

ajakékoliv další okolnosti, které mohou

ohrozit funkci elektrického nářadí. Je-li

nářadí poškozeno, před dalším použitím je

nutno zajistit jeho opravu. Mnoho nehod je

způsobeno nedostatečně udržovaným elektrickým

nářadím.

f) Řezací nástroje je nutno udržovat ostré

ačisté. Správně udržované anaostřené řezací

nástroje smenší pravděpodobností zachytí za

materiál nebo se zablokují apráce snimi se snáze

kontroluje.

g) Elektrické nářadí, příslušenství, pracovní

nástroje atd. je nutno používat vsouladu

stěmito pokyny atakovým způsobem, jaký

byl předepsán pro konkrétní elektrické nářa-

dí, ato sohledem na dané podmínky práce

adruh prováděné práce. Používání elektrického

nářadí kprovádění jiných činností, než pro jaké bylo

určeno, může vést knebezpečným situacím.

h) Rukojeti aůchopové povrchy je nutno udržo-

vat suché, čisté abez mastnot. Kluzké rukojeti

aúchopové povrchy neumožňují vneočekávaných

situacích bezpečné držení akontrolu nářadí.

5 POUŽÍVÁNÍ AÚDRŽBA

BATERIOVÉHO NÁŘADÍ

a) Nářadí nabíjejte pouze nabíječem, který je

určen výrobcem. Nabíječ, který může být vhodný

pro jeden typ bateriové soupravy, může být při pou-

žití sjinou bateriovou soupravou příčinou nebezpečí

požáru.

b) Nářadí používejte pouze sbateriovou sou-

pravou, která je výslovně určena pro dané

nářadí. Používání jakýchkoli jiných bateriových

souprav může být příčinou nebezpečí úrazu nebo

požáru.

c) Není-li bateriová souprava právě používána,

chraňte ji před stykem sjinými kovovými

předměty jako jsou kancelářské sponky,

mince, klíče, hřebíky, šrouby, nebo jiné malé

kovové předměty, které mohou způsobit

spojení jednoho kontaktu baterie sdruhým.

Zkratování kontaktů baterie může způsobit popáleni-

ny nebo požár.

d) Při nesprávném používání mohou zbaterie

unikat tekutiny; vyvarujte se kontaktu

snimi. Dojde-li knáhodnému styku stěmito

tekutinami, opláchněte postižené místo

vodou. Dostane-li se tekutina do oka, vyhle-

dejte navíc lékařskou pomoc. Tekutiny unikající

zbaterie mohou způsobit záněty nebo popáleniny.

e) Bateriová souprava nebo nářadí, které je

poškozeno nebo přestavěno, se nesmí pou-

žívat. Poškozené nebo upravené akumulátory se

mohou chovat nepředvídatelně ,které může mít za

následek oheň, výbuch nebo nebezpečí úrazu.

f) Bateriové soupravy nebo nářadí se nesmí

vystavovat ohni nebo nadměrné teplotě.

Vystavení ohni nebo teplotě vyšší než 130°C může

způsobit výbuch.

g) Je nutno dodržovat všechny pokyny nabíjení

anenabíjet bateriovou soupravu nebo nářa-

dí mimo teplotní rozsah, který je uveden

vnávodu kpoužívání.

Nesprávné nabíjení nebo nabíjení při teplotách, které

jsou mimo uvedený rozsah, mohou poškodit baterii

azvýšit riziko požáru.

6 SERVIS

a) Opravy vašeho bateriového nářadí svěřte

kvalifikované osobě, které bude používat

identické náhradní díly. Tímto způsobem bude

zajištěna stejná úroveň bezpečnosti nářadí jako před

opravou.

b) Poškozené bateriové soupravy se nesmí

nikdy opravovat. Oprava bateriových souprav by

měla být prováděna pouze uvýrobce nebo vautori-

zovaném servisu.

c) Elektrické nářadí se nesmí vystavovat dešti,

vlhku nebo mokru. Vnikne-li do elektrického

nářadí voda, zvyšuje se nebezpečí úrazu elektrickým

proudem.

d) Pohyblivý přívod se nesmí používat kjiným

účelům. Elektrické nářadí se nesmí nosit

nebo tahat za přívod, ani se nesmí tahem za

přívod odpojovat vidlice ze zásuvky. Přívod

je nutné chránit před horkem, mastnotou,

ostrými hranami nebo pohyblivými částmi.

Poškozené nebo zamotané přívody zvyšují nebezpečí

úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku,

musí se použít prodlužovací přívod vhodný

pro venkovní použití. Používáni prodlužovacího

přívodu pro venkovní použití omezuje nebezpečí

úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých

prostorech, je nutné používat napájení chrá-

něné proudovým chráničem (RCD). Používání

RCD omezuje nebezpečí úrazu elektrickým proudem.

Pojem „proudový chránič (RCD)“ může být nahrazen

pojmem „hlavní jistič obvodu (GFCI)“ nebo „jistič

unikajícího proudu (ELCB)“.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí musí být

obsluha pozorná, musí se věnovat tomu, co

právě dělá, amusí se soustředit astřízlivě

uvažovat. Elektrické nářadí se nesmí použí-

vat, je-li obsluha unavena nebo pod vlivem

drog, alkoholu nebo léků. Chvilková nepozor-

nost při používání elektrického nářadí může vést

kvážnému poranění osob.

b) Používat osobní ochranné pracovní pro-

středky. Vždy používat ochranu očí. Ochranné

pomůcky jako např. respirátor, bezpečnostní obuv

sprotiskluzovou úpravou, tvrdá pokrývka hlavy nebo

ochrana sluchu, používané vsouladu spodmínkami

práce, snižují nebezpečí poranění osob.

c) Je nutno vyvarovat se neůmyslnému spuš-

tění stroje. Je nutno se ujistit, že je spínač

před zapojením vidlice do zásuvky a/nebo

při připojování bateriové soupravy, zvedá-

ním či přenášením nářadí vpoloze vypnuto.

Přenášení nářadí sprstem na spínači nebo zapojo-

vání vidlice nářadí se zapnutým spínačem může být

příčinou nehod.

d) Před zapnutím nářadí je nutno odstranit

všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který zůstane připevněn

kotáčející se části elektrického nářadí, může být

příčinou poranění osob.

e) Obsluha musí pracovat jen tam, kam bez-

pečně dosáhne. Obsluha musí vždy udržovat

stabilní postoj arovnováhu. To umožní lepší

kontrolu nad elektrickým nářadím vnepředvídaných

situacích.

f) Oblékat se vhodným způsobem. Nenosit

volné oděvy ani šperky. Obsluha musí dbát,

aby měla vlasy aoděv dostatečně daleko od

pohyblivých částí. Volné oděvy, šperky adlouhé

vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li kdispozici prostředky pro připojeni

zařízení kodsávání asběru prachu, je nutno

zajistit, aby se taková zařízení připojila

asprávně používala. Použití těchto zařízení může

omezit nebezpečí způsobená vznikajícfm prachem.

h) Obsluha nesmí dopustit, aby se kvůli rutině,

která vychází zčastého používání nářadí,

stala samolibou, azačala ignorovat zásady

bezpečnosti nářadí. Neopatrná činnost může ve

zlomku vteřiny způsobit závažné poranění.

4 POUŽÍVÁNÍ AŮDRŽBA

ELEKTRICKÉHO NÁŘADÍ

a) Elektrické nářadí se nesmí přetěžovat. Je

nutné používat správné elektrické nářadí,

které je určené pro prováděnou práci. Správné

elektrické nářadí bude lépe abezpečněji vykonávat

práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které

nelze zapnout avypnout spínačem.Jakékoliv

elektrické nářadí, které nelze ovládat spínačem, je

nebezpečné amusí být opraveno.

c) Před jakýmkoliv seřizováním, výměnou

příslušenství nebo před uskladněním elek-

trického nářadí je nutno vytáhnout vidlici ze

síťové zásuvky a/nebo odejmout bateriovou

soupravu zelektrického nářadí, je-li odníma-

telná. Tato preventivní bezpečnostní opatření omezují

nebezpečí nahodilého spuštění elektrického nářadí.

2120 CZCZ

m) Odřezek se nesmí zaseknout ani se nijak tlačit

na rotující pilový kotouč. Jestliže se odřezek omezí,

tj., použije se doraz délky obrobku, odřezek by se mohl

vklínit do kotouče, aten by ho mohl prudce odhodit.

n) Vždy je nutno použít svorku nebo přípravek

konstruovaný ke správnému upnutí kulatých

materiálů, např. tyčí nebo trubek.Tyče mají

tendenci se při řezání otáčet, což způsobuje, že se pilový

kotouč „zakousne „a táhne obrobek srukou obsluhy do

pilového kotouče.

o) Před dotekem sobrobkem se pilový kotouč

nechá dosáhnout plných otáček. Toto sníží riziko

odhození obrobku.

p) Jestliže se obrobek nebo pilový kotouč zasekne,

je nutno pokosovou pilu vypnout. Je nutno

počkat, až všechny pohyblivé části zastaví

aodpojit vidlici od zdroje energie nebo ode-

jmout bateriovou soupravu. Poté je možno

pracovat na uvolnění zaseknutého materiálu.

Pokračování řezání se zaseklým obrobkem by mohlo

způsobit ztrátu kontroly nebo poškození pokosové pily.

q) Po dokončení řezu apřed odejmutim odřezku

je nutno uvolnit spínač, držet hlavu pily dole

ačekat, až pilový kotouč zastaví. Je nebezpečné,

aby obsluha přibližovala hlavu krotujícímu kotouči.

Proces brzdění pily může způsobit, že se hlava pily

náhle stáhne dolů,

Přístroj za provozu, včetně laseru, vytváří

elektromagnetické pole, které může negativně

ovlivnit fungování aktivních či pasivních

lékařských implantátů (kardiostimulátorů) aohrozit život

uživatele. Před používáním tohoto nářadí se informujte

ulékaře či výrobce implantátu, zda můžete stímto přístro-

jem pracovat.

BEZPEČNOSTNÍ POKYNY PRO LASER

yZabraňte kontaktu laserového paprsku sočima. Do

laserového paprsku se nedívejte. Nesměřujte laserový

paprsek do očí. Dojde-li kneúmyslnému zasažení očí,

ihned uhněte hlavou jako ochranné opatření. Laserový

paprsek nesledujte optickými přístroji.

yZabraňte kontaktu laserového paprsku slesklými povr-

chy. Lesklý povrch může paprsek odrazit zpět směrem

kuživateli amůže dojít kzasažení očí.

yNainstalovaný laser nenahrazujte za jiný typ. Opravu

nebo výměnu nechte provést vautorizovaném servisu

značky Extol®.

X. Bezpečnostní pokyny

pro pilové kotouče

Pilový kotouč byl vyroben vsouladu spožadavky normy

pro pilové kotouče EN847-1.

Před zahájením práce je nutné důkladné přečtení tohoto

návodu anásledné dodržování uvedených pokynů.

BEZPEČNOSTNÍ POKYNY

PRO PILOVÉ KOTOUČE

Před montáží kotouče na elektronářadí si přečtěte návod

kpoužívání elektronářadí apři práci selektronářadím

dodržujte bezpečnostní pokyny uvedené vnávodu kpo-

užívání pro toto elektronářadí. Před montáží kotouče na

elektronářadí se nejprve ujistěte, že se bude kotouč otáčet

správným směrem-směr otáčení vřetena elektronářadí

asměr otáčení kotouče je uveden formou šipky na elek-

tronářadí ana kotouči. Při nesouhlasném směru otáčení

nesmí být kotouč sdaným elektronářadím použit. Před

řezáním zmateriálu nejprve odstraňte všechny cizí objek-

ty, např. hřebíky, dráty apod.

Používejte pouze kotouč, který je ostrý,

čistý aje-li vbezvadném stavu. Před uvede-

ním pily do provozu vždy nejprve zkontroluj-

te, zda není pilový kotouč poškozený -zda

nemá trhliny, nechybí SK plátky, není deformovaný, zda

není rotačně nevyvážený atd. Oprava poškozeného kotou-

če není dovolena.

Kotouč musí být používán pouze proškolenými osobami,

které mají zkušenosti aznalosti opoužívání nástrojů

amanipulaci snimi. Maximální frekvence otáčení vyzna-

čená na nástroji nesmí být překračována. Je-li stanoven

rozsah frekvence otáčení, musí být dodržen. Kotouče,

jejichž tělesa jsou popraskaná, musí být vyřazeny (oprava

není dovolena). Celistvé nástroje sviditelnými trhlinami

se nesmí používat. Nástroje atělesa nástrojů musí být

upnuta takovým způsobem, že se nesmí vprůběhu řezání

uvolnit. Unástrojů se silovým spojením se musí používat

pro dodržení radiálních abočních přesahů ostří cr aca

IX. Bezpečnostní pokyny

pro pokosové pily

BEZPEČNOSTNI POKYNY

PRO POKOSOVÉ PILY

a) Pokosové pily jsou určeny křezání dřeva nebo

materiálů podobných dřevu, nesmi se používat

sabrazivními řezacími kotouči, které jsou

určeny křezáni železných materiálů, jako jsou

profily, tyče, hřeby atd. Prach vzniklý při broušení

způsobí, že se pohyblivé části, například spodní ochran-

ný kryt, zablokují. Jiskry, které vznikají při abrazivním

řezání, spálí spodní ochranný kryt, ochranu proti otře-

pům aostatní plastové části.

b) Vždy, když je to možné, je nutno kupevnění

obrobku použít svorky. Jestliže obsluha podpírá

obrobek rukou, ruku je nutno vždy držet ales-

poň 100mm od obou stran pilového kotouče.

Tato pila se nesmí používat křezání kusů, které

jsou příliš malé na to, aby se mohly bezpečně

upnout nebo držet rukou.Je-li ruka obsluhy přfliš

blízko pilovému kotouči, je zde zvýšené riziko poranění

způsobené dotykem spilovým kotoučem.

c) Obrobek musi být nehybný amusí být připev-

něn nebo držen proti vodicímu pravítku istolu.

Vžádném případě se obrobek nesmí přisunovat

ke kotouči nebo řezat „volně vruce“. Neupevněný

nebo pohybující se obrobky by mohly vyletět vysokou

rychlostí, azpůsobit poranění .

d) Obsluha nesmí nikdy rukama protínat zamýšle-

nou přímku řezu, ato ani před pilovým kotou-

čem ani za ním. Držet obrobek „přes ruku“, tj. držet

obrobek vpravo od pilového kotouče levou rukou nebo

naopak, je velmi nebezpečné.

e) Nesmí se sahat za vodicí pravítko ani jednou

rukou blíže jak 100mm od obou stran pilového

kotouče, ato za účelem odstranění odřezků

nebo zjakéhokoliv jiného důvodu vdobě, kdy

se kotouč otáčí. Skutečnost, že se otáčející pilový

kotouč nachází blízko ruky uživatele, nemusí být zřejmá,

auživatel se může vážně zranit.

f) Před řezáním je nutno prohlédnout obrobek.

Je-li obrobek ohnutý nebo pokroucený, musí se

připevnit svorkou tak, aby jeho strana ohnutá

ven směřovala kvodicímu pravítku. Vždy je

nutno se ujistit, že mezi obrobkem, vodicím

pravítkem astolem neni podél přímky řezu

mezera. Ohnuté nebo pokroucené obrobky se mohou

kroutit nebo sunout amohou způsobit uváznutí rotující-

ho pilového kotouče během řezání. Vobrobku by neměly

být žádné hřebíky ani cizí předměty.

g) Pilová jednotka se nesmí použít, dokud ze

stolu není uklizeno veškeré nářadí, odřezky

atd., kromě obrobku.Malé nečistoty nebo odpadlé

kousky dřeva nebo jiné předměty, které jsou vkontaktu

sotáčejícím se kotoučem, mohou být vysokou rychlostí

odhozeny.

h) V jednom okamžiku se smí řezat pouze jeden

obrobek. Více obrobků na sobě nelze vhodným způ-

sobem připevnit amohou během řezání uváznout na

kotouči nebo se zvedat.

i) Před použitím se musí zajistit, aby se pokosová

pila připevnila nebo umistila na rovný pevný

pracovní povrch. Rovný apevný pracovní povrch sníží

riziko, aby se pokosová pila stala nestabilní.

j) Práci je třeba si naplánovat. Pokaždé, když

se mění úhel úkosu nebo pokosu, je nutno se

ujistit, že nastavitelné vodicí pravitko je správně

nastaveno, aby podepíralo obrobek anekoli-

dovalo spilovým kotoučem nebo systémem

ochranných krytů. Svypnutým nářadím abez obrobku

na stole je třeba táhnout pilový kotouč celým simulo-

vaným řezem, aby se obsluha ujistila, že zde nenastane

žádná kolize nebo nebezpečí říznutí do vodicího pravítka .

k) Je nutno zajistit dostatečnou podpěru, napří-

klad rozšíření stolu, kozy na řezání dřeva atd.,

řežou-li se obrobky širší nebo delší, než je pra-

covní deska stolu. Obrobky delší nebo širší, než je stůl

pokosové pily, se mohou převrátit, nejsou-li bezpečně

podepřeny. Jestliže se odřezek nebo obrobek převrátí,

může nadzved nout spodní ochranný kryt nebo být

odhozen rotujícím kotoučem.

l) Další osoba nesmí působit jako náhrada za

rozšíření stolu nebo jako přídavná podpěra.

Nestabilní pod pěra obrobku může způsobit uváznutí

kotouče nebo zvedání obrobku během řezání, přičemž

může táhnout obsluhu apomocné prostředky směrem

kotáčejícímu se kotouči.

2322 CZCZ

yNepoužívejte tupé, poškozené nebo zprohýbané pilové

kotouče. Pilové kotouče stupými nebo nevhodně uspo-

řádanými zuby způsobují zvýšené tření, svírání pilového

kotouče azpětný ráz.

Broušení tupých kotoučů musí provádět pouze specialis-

ta na brusném přístroji. Svařování trhlin či oprava jiných

defektů kotouče není dovolena. Vpřípadě poškození

kotouče je nutné jej nahradit za nový.

yNa řezání dřeva apodobných materiálů používejte

pouze pilové kotouče, které splňují požadavky normy

EN847-1.

yPři výměně kotouče používejte ochranné pracovní ruka-

vice pro ochranu před ostrými pilovými zuby. Po použití

pily před výměnou kotouče vyčkejte až vychladne.

yPilový kotouč dodávaný spilou je určen pouze na řezání

dřeva. Pro řezání měkkých neželezných kovů aplastů je

nutné použít ktomu určený pilový kotouč.

POSTUP VÝMĚNY/INSTALACE KOTOUČE

OBR.11OBR.15:

1. Zajistěte pojezd ramena utažením aretačního šroubu

(obr.1, pozice 18).

2. Odklopte kryt pilového kotouče.

3. Stiskněte tlačítko blokace otáčení vřetena (obr.1,

pozice 20) akotoučem rukou pootočte, aby došlo

kzablokování rotace vřetena.

4. Při odklopeném krytu kotouče odšroubujte kryt

upínacího šroubu kotouče avyšroubujte šroub aode-

jměte upínací podložku az vřetena odejměte pilový

kotouč (obr.11-obr.15).

5. Na vřeteno nasaďte nový pilový kotouč vtakové ori-

entaci, aby šipka směru otáčení uvedená na pilovém

kotouči byla ve stejném směru, jako šipka uvedená na

krytu kotouče pily.

6. Pro upevnění pilového kotouče postupujte vopačném

pořadí kroků.

7. Při zablokovaném otáčení vřetena se rukou přesvědčte,

zda je kotouč pevně upnutý na vřeteni aneprotáčí se.

8. Nakonec ověřte, zda ochranný kryt pilového kotouče

automaticky zakryje kotouč, pokud je rameno vhorní

poloze azda odkrývá kotouč vzávislosti na sklopení

ramena.

XII. Skladování

yOčištěný přístroj skladujte na suchém místě mimo

dosah dětí steplotami do 45°C. Nářadí chraňte před pří-

mým slunečním zářením, sálavými zdroji tepla, vlhkostí

avniknutím vody.

XIII. Bezpečnostní pokyny

pro nabíječku baterie

yPřed nabíjením si přečtěte návod kpoužívání.

yNabíječka je určena pouze pro nabíjení

uvnitř prostor. Je nutné ji chránit před deš-

těm, vysokou vlhkostí ateplotami nad 40°C.

yNabíječka je určena knabíjení pouze baterií produktové

řady SHARE20V anesmí být použita knabíjení jiných

baterií nebo kjinému účelu.

yZamezte používání nabíječky osobám (včetně dětí),

jimž fyzická, smyslová nebo mentální neschopnost či

nedostatek zkušeností aznalostí zabraňuje vbezpeč-

ném používání spotřebiče bez dozoru nebo poučení.

Děti si se spotřebičem nesmějí hrát. Obecně se nebere

vúvahu používání nabíječky velmi malými dětmi (věk

0-3 roky včetně) apoužívání mladšími dětmi bez dozoru

(věk nad 3roky apod 8let). Připouští se, že těžce

hendikepovaní lidé mohou mít potřeby mimo úroveň

stanovenou normami EN60335-1 aEN60335-2-29.

yPři nabíjení zajistěte větrání, neboť při nabíjení může

dojít kúniku par, je-li baterie poškozena vdůsledku

špatného zacházení (např. vdůsledku pádu).

yBaterii nabíjejte vrozmezí okolní teploty 10°C až 40°C.

yNabíječku chraňte před nárazy apády azamezte vnik-

nutí vody do nabíječky.

BEZPEČNOSTNÍ POKYNY PRO BATERII

yBaterii chraňte před deštěm, mrazem, vysokou vlhkostí,

vysokými teplotami (nad 50°C), před mechanickým

poškozením (nárazy apády), nikdy baterii neotvírejte,

nespalujte anezkratujte. Baterii skladujte plně nabitou

az důvodu udržení co nejdelší životnosti baterie, ji po

několika měsících plně nabijte (po každých 6měsících).

yPři mrazu nebo při vysoké okolní teplotě se

výrazně snižuje kapacita baterie abaterii to

poškozuje.

seřizovací měrka. Montáž nástrojů musí být provedena

pečlivě, aby bylo zajištěno, že nástroje je upnut za jeho

náboj respektive upínací povrch aže se ostří nedotýkají

navzájem nebo upínacích prvků. Upevňovací šrouby

amatice se musí utahovat pouze příslušným nářadím atd.

avýrobcem stanoveným utahovacím točivým momentem.

Prodlužování ramen utahovacích klíčů nebo používání

rázů kladivem není dovoleno. Upínací povrchy se musí

očistit aodstranit znich nečistoty, vazelínu, olej avodu.

Upínací šrouby se musí utahovat dle instrukcí výrobce. Pro

nastavení velikosti děr pilových kotoučů na průměr vřete-

na musí být použito pouze nalisovaných nebo přilepených

pevných kroužků. Používání volných kroužků není dovo-

leno. Na kotouč při práci nepůsobte nadměrným tlakem,

způsobí to přetížení elektronářadí, případně přehřívání

špiček kotouče azhoršení výsledku práce.

Z kotouče se musí pryskyřice nebo jiné ulpělé materiály

odstraňovat pouze rozpouštědly, které neovlivní me-

chanické vlastnosti kotouče, kčištění použijte štětec se

syntetickým vláknem. Dojde-li kpoškození kotouče, např.

ke změně rotační vyváženosti vdůsledku pádu, nesmí být

kotouč zbezpečnostních důvodů použit. Oprava kotouče

není dovolena.

Je-li pilový kotouč nutné nabrousit, broušení pilového

kotouče svěřte odborně způsobilé osobě se zkušenostmi,

která má znalosti opožadavcích na konstrukci aje si vě-

doma úrovni bezpečnosti, které by mělo být dosaženo. Při

broušení kotouče musí být zajištěno, že nedojde ke změně

rotační vyváženosti. Při broušení pilového kotouče je třeba

dbát na to, aby nedošlo kzeslabení náboje aspojení mezi

nábojem aostřím. Konstrukce nerozebíratelně spojených

nástrojů se nesmí měnit. Musí být dodrženy tolerance,

které zajišťují správné upnutí.

Při manipulaci skotoučem používejte

vhodné ochranné rukavice pro ochranu

před poraněním, kotouč je ostrý aběhem

používání kotouče může dojít kjeho

zahřátí na vysokou teplotu.

Pilový kotouč chraňte před nárazy apády. Před přepravou

pilového kotouče, který není instalován do pily, jej vložte

do ochranného pouzdra pro ochranu před poškozením.

Před uvedením elektronářadí do provozu se při odejmuté

baterii (odpojeném zdroji napájení pily) nejprve ujistěte,

že je kotouč řádně zajištěn na vřetenu elektronářadí aže

se žádná část kotouče nedotýká ochranného krytu kotouče

na elektronářadí.

Při práci spilovým kotoučem používejte certikovanou

ochranu zraku, sluchu, dýchacích cest arukavice sdosta-

tečnou úrovní ochrany.

XI. Údržba aservis

•VÝSTRAHA

yPřed údržbou pily odejměte baterii pro zamezení rizika

neúmyslného spuštění.

yUdržujte přístroj avětrací otvory motoru přístroje čisté.

Pravidelně kontrolujte, zda nejsou větrací otvory moto-

ru zaneseny. Zanesené otvory zamezují proudění vzdu-

chu, což může způsobit přehřátí apoškození motoru.

yPrach je možno zpily očistit tlakovým vzduchem ofuko-

vací vzduchovou pistolí, zamezte však kontaktu vzdu-

chu světracími otvory motoru, aby se prach nedostal do

motoru nebo vysát vhodným průmyslovým vysavačem.

Zářezovou drážku (vložku) ve stole pravidelně zbavujte

krátkých odřezků aprachu, např. vysáním průmyslovým

vysavačem. Zajistěte, aby nečistoty (odřezky, třísky

aprach) nebránily vpohybu afunkci ochranných krytů

anastavitelných prvků. Před použitím apo použití pily

je nutné funkci všech ochranných amobilních prvků pily

prověřit, zda je jich funkce bezvadná. Vopačném přípa-

dě pilu nepoužívejte azjednejte nápravu.

yK čištění lze použít vlhkou textilii, zamezte však vnik-

nutí kapaliny do nářadí. Nepoužívejte agresivní čistící

prostředky arozpouštědla, vedlo by to kpoškození

plastového krytu nářadí.

INSTALACE/VÝMĚNA PILOVÉHO KOTOUČE

yPro řezání dřeva na pilu instalujte pilový kotouč

Extol® Industrial 8791826A, který je tenký alehký,

speciálně vyrobený pro aku pily. Použití silnějšího

těžšího kotouče může pilu poškodit. Musí být pou-

žity takové kotouče, na nichž jsou vyznačeny stej-

né nebo vyšší otáčky, než jsou vyznačeny otáčky

na štítku pily av návodu. Používejte pouze pilové

kotouče určené pro daný druh materiálu.

Pilové kotouče sjinými parametry nebo pro jiný materi-

ál, mohou způsobit úraz nebo poškození pily.

2524 CZCZ

XV. Skladování

yStroj skladujte na bezpečném suchém místě mimo dosah

dětí achraňte jej před mechanickým poškozením, přímým

slunečním zářením, teplotou nad 40°C, mrazem, vysokou

vlhkostí avniknutím vody. Před uskladněním stroje zněj

odejměte baterii.

yBaterii chraňte před deštěm, mrazem, vysokou vlhkostí,

teplotami nad 50°C, před mechanickým poškozením (např.

pádem) anikdy ji neotvírejte, nespalujte.

Baterii skladujte plně nabitou az důvodu udržení co

nejdelší životnosti ji po několika měsících (nejdéle po šesti

měsících) plně nabijte.

yPři mrazu nebo při vysoké okolní teplotě se výrazně

snižuje kapacita baterie abaterii to poškozuje.

yKontakty baterie chraňte před znečištěním, deformací

či jiným poškozením azamezte vodivému přemostění

kontaktů baterie přelepením konektorů např. lepící páskou,

aby nedošlo ke zkratování baterie, vjehož důsledku může

dojít kpožáru či výbuchu.

yZajistěte, aby si sbaterií či aku vysavačem nehrály děti.

XVI. Likvidace odpadu

yObaly vyhoďte do příslušného kontejneru na tříděný odpad.

yStroj anabíječka jsou elektrozařízení, které

nesmějí být vyhazovány do směsného odpadu,

ale podle evropské směrnice (EU) 2012/19 musí

být odevzdány kekologické likvidaci/recyklaci na

příslušná sběrná místa elektroodpadu, protože obsahuje

látky nebezpečné pro životní prostředí.

yPřed odevzdáním aku stroje klikvidaci musí být

zpřístroje odejmuta baterie, která rovněž nesmí

být vyhozena do směsného odpadu (směrnice

2006/66 ES), ale je nutné ji odevzdat kekologické

likvidaci do zpětného sběru baterií odděleně, protože

obsahuje látky nebezpečné pro životní prostředí. Informace

osběrných místech obdržíte uprodávajícího nebo na míst-

ním obecním úřadě.

XVII. Záruční lhůta

apodmínky

yNa výrobek se vztahuje záruka (odpovědnost za vady)

2roky od data prodeje. Požádá-li oto kupující, je prodávají-

cí povinen kupujícímu poskytnout záruční podmínky (práva

zvadného plnění) vpísemné formě dle zákona.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruční opravu zboží se obraťte

na obchodníka, ukterého jste zboží zakoupili.

Pro pozáruční opravu se můžete také obrátit

na náš autorizovaný servis.

Nejbližší servisní místa naleznete na www.extol.cz.

Vpřípadě dotazů Vám poradíme

na servisní lince 222 745 130.

XIV. Význam značení

na štítcích

VÝZNAM ZNAČENÍ NA ŠTÍTKU NABÍJEČKY

Nabíječku chraňte před deštěm,

vysokou vlhkostí avniknutím vody.

Používejte vmístnosti.

Zařízení třídy ochrany II.

Bezpečnostní ochranný transformá-

tor bezpečný při poruše.

PolaritaDC konektorupronabíjení baterie.

220-240V~50Hz

Napájecí napětí afrekvence.

20V |2,4 A Výstupní (nabíjecí) napětí aproud.

Tabulka 4

Poznámka ktabulce 4:

Význam ostatních piktogramů shodných spiktogramy

uvedenými na aku nářadí je uveden vtabulce 6.

VÝZNAM ZNAČENÍ NA ŠTÍTKU BATERIE

Max. 50˚C

Baterii nevystavujte přímému

slunečnímu záření ateplotě nad 50°C.

Baterii nespalujte.

Zamezte kontaktu baterie svodou

avysokou vlhkostí.

Bateriinevyhazujtedosměsnéhoodpa-

du, viz dále odstaveclikvidaceodpadu.

20V Svorkové napětí plně nabité baterie

bez zatížení.

XXmAh/XXWh Kapacita baterie; watthodinová

zatížitelnost baterie.

Tabulka 5

Poznámka ktabulce 5:

Význam ostatních piktogramů, které jsou shodné spikto-

gramy uvedenými na aku nářadí, je vysvětlen vtabulce 6.

VÝZNAM ZNAČENÍ NA ŠTÍTKU AKU NÁŘADÍ

Před použitím stroje si přečtěte

návod kpoužití.

Splňuje příslušné harmonizační

právní předpisy EU.

Elektrozařízení sukončenou životnos-

tí nevyhazujte do směsného odpadu,

viz. dále odstavec likvidace odpadu.

Rok výroby

asériovéčíslo(SN:)

Naštítku přístroje jeuvedenrok aměsíc

výroby strojeačíslovýrobnísériepřístroje.

Tabulka 6

Poznámka ktabulce 6

Význam ostatních piktogramů uvedených na štítku aku

nářadí je uvedený vtextu vnávodu kpoužití.

2726 SKCZ

Úvod

Vážený zákazník,

ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku.

Výrobok bol podrobený testom spoľahlivosti, bezpečnosti akvality predpísaným normami apredpismi Európskej únie.

S akýmikoľvek otázkami sa obráťte na naše zákaznícke aporadenské centrum:

www.extol.sk

Fax: +421 2212 920 91 Tel.: +421 2212 920 70

Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava

Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Dátum vydania: 20. 3. 2022

I. Charakteristika –účel použitia

Aku pokosová akapovacia píla slaserom Extol® Industrial, ktorá je súčasťou programu aku

náradia SHARE 20V, je určená navykonávanie presných priečnych apozdĺžnych rezov dreva

používaného na stavebné účely, drevovláknitých adrevotrieskových dosiek, ďalej tenkej umelej

hmoty, hliníkových prolov atenkých mäkkých neželezných materiálov spoužitím nato určených

pílových kotúčov. Pílový kotúč, ktorý je súčasťou píly je určený iba na rezanie dreva.

Iné materiály, ako napr. oceľ, betón, minerálne materiály sa týmito pílami rezať nesmú.

9Prednosťou pokosovej akapovacej píly je presnosť vykonaného rezu pod uhlom, ktorý nie je možné dosiahnuť

ručne držanými priamočiarymi alebo kotúčovými pílami, atak uhly narezaných materiálov potom na seba

nedosadnú vdôsledku nepresnosti tak, ako by bolo potrebné.

9Možnosť nastavenia pokosového uhla rezu

(rez vo vodorovnej rovine) vrozsahu -45°/90°/+45°

(vľavo/vpravo) akapovacieho uhla (zvislý uhol)

rezu 90 –45° (vľavo).

9Laserový lúč uľahčí

presné zameranie rezu.

9Motor bez uhlíkových kief má väčší výkon pri nižšej

spotrebe el. energie pre dlhšiu výdrž batérie adlhšiu

životnosť.

9Píla má odnímateľné vrecúško na zbieranie prachu.

ES Prohlášení oshodě

Předmět prohlášení-model, identikace výrobku:

Extol® Industrial 8791826

Pokosová pila aku, ∅185 mm; varianta sbaterií anabíječkou

Extol® Industrial 8791827

Pokosová pila aku, ∅185 mm; varianta bez baterie anabíječky

Výrobce Madal Bal a.s. •Bartošova 40/3, CZ-760 01 Zlín •IČO: 49433717

prohlašuje,

že výše popsaný předmět prohlášení je ve shodě

se všemi příslušnými ustanoveními harmonizačních právních předpisů Evropské unie:

2006/42 ES; (EU) 2011/65; (EU) 2014/30;

Toto prohlášení se vydává na výhradní odpovědnost výrobce.

Harmonizované normy (včetně jejich pozměňujících příloh, pokud existují),

které byly použity kposouzení shody ana jejichž základě se shoda prohlašuje:

EN 62841-1:2015; EN 62841-3-9:2015 do 20.04.2024, poté dle EN IEC 62841-3-9:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018

Kompletaci technické dokumentace (2006/42 ES) provedl Martin Šenkýř se sídlem na adrese společnosti

Madal Bal a.s., Průmyslová zóna Příluky 244, 760 01 Zlín, Česká republika.

Technická dokumentace (2006/42 ES) je kdispozici na výše uvedené adrese společnosti Madal Bal, a.s.

Místo adatum vydání EU prohlášení oshodě: Zlín 17.6.2020

Jménem společnosti Madal Bal, a.s.:

Martin Šenkýř

člen představenstva společnosti

2928 SKSK

II. Technická špecikácia

Označenie modelu (objednávacie čísla) 8791826

1× Li-ion batéria 20V2000 mAh (8891881)

1× nabíjačka 2,4 A(8891893)

8791827 (bez batérie abez nabíjačky)

Max. svorkové napätie batérie bez zaťaženia 20 VDC

Menovité svorkové napätie batérie pri zaťažení 18 VDC

Špecifikácie pílového kotúča dodávaného spílou:

∅kotúča; šírka SK plátku, ∅upínacieho otvoru, ∅185 ×1,8 mm ×∅16 mm

hrúbka kotúča, počet zubov, hr.: 1,0 mm, 24 T

materiál kotúča, max. dovolené otáčky HW, max. 7000 min-1

Objednávacie číslo náhradného pílového kotúča na rezanie dreva 8791826A

Otáčky bez zaťaženia n03300 min-1

Pokosový (vodorovný) rezný uhol -45°/90°/+45° (vľavo/vpravo)

Kapovací (zvislý) rezný uhol 90° –45° (vľavo)

Rezná kapacita pri uhle rezu 90°/90°: 50 ×210 mm

± 45°/90°: 50 ×105 mm

90°/45°: 35 ×210 mm

± 45°/45°: 35 ×105 mm

Výdrž batérie 2000 mAh batéria:

počet rezov 50 ×50 mm: 110

4000 mAh batéria:

počet rezov 50 ×50 mm: 220

Špecifikácia lasera (trieda, výkon, vlnová dĺžka) tr. 2, p< 1mW; 650 nm

Napájanie lasera 2 ×AAA batéria (1,5 V)

Hladina akustického tlaku LpA; neistota K 88,2 dB(A); neistota K= ±3 dB(A)

Hladina akustického výkonu 101,2 dB(A); neistota K= ±3 dB(A)

Max. hladina vibrácií (súčet troch osí), neistota K < 2,5 m/s2, neistota K= ±1,5 m/s2

Hmotnosť sbatériou 2000 mAh 9,8 kg

yDeklarovaná hodnota emisie hluku sa zmerala vsúlade

so štandardnou skúšobnou metódou asmie sa použiť

na porovnanie jedného náradia siným. Deklarovaná

hodnota emisie hluku sa smie použiť aj napredbežné

stanovenie expozície.

•VÝSTRAHA

yEmisia hluku počas skutočného používania náradia

sa môže líšiť od deklarovaných hodnôt vzávislosti od

spôsobu, akým sa náradie používa, najmä aký sa opra-

cováva druh obrobku.

yJe nutné určiť bezpečnostné merania naochranu

obsluhujúcej osoby, ktoré sú založené na zhodnotení

expozície vskutočných podmienkach používania (počí-

tať so všetkými časťami pracovného cyklu, ako je čas,

keď je náradie vypnuté akeď beží naprázdno okrem

času spustenia).

Motor abatéria majú elektronickú ochranu

proti preťaženiu, ktorá odpojí napájanie pri

nadmernom zaťažení.

Batéria je vybavená elektronickou ochra-

nou proti úplnému vybitiu, ktoré ju

poškodzuje aktorá preruší dodávku prúdu

pri poklese svorkového napätia batérie pod

určitú medzu.

ONE-BATTERY SYSTEM

9Aku pokosová píla je súčasťou radu aku náradia SHARE 20V

napájaného rovnakou batériou.

9Vďaka veľmi pomalému samovybíjaniu Li-ion batérie môže byť batéria pripravená

na použitie ajdlho po nabití, navyše Li-ion batériu je možné dobiť kedykoľvek,

nezávisle od úrovne nabitia bez toho, aby sa tým znižovala jej kapacita.

9Variant pokosovej píly Extol® Industrial 8791826 sa dodáva sLi-ion batériou

2000mAh, 20V anabíjačkou 2,4A.

9Variant pokosovej píly Extol® Industrial 8791827 sa dodáva bez batérie anabíjačky za nižšiu predajnú cenu

pre prípad, keď má používateľ batériu anabíjačku už kúpenú siným aku náradím zaku programu SHARE 20V.

BATÉRIE ANABÍJAČKY AKU PROGRAMU SHARE 20 VNADOKÚPENIE VPRÍPADE POTREBY

Batéria

SHARE 20 V

Označenie modelu

(Objednávacie číslo)

Nabíjačky

SHARE 20 V

Označenie modelu

(Objednávacie číslo)

Batéria 8000 mAh Extol® 8891886 4Anabíjačka Extol® 8891892

Batéria 6000 mAh Extol® 8891885 2× 3,5 A nabíjačka (pre 2batérie) Extol® 8891894

Batéria 5000 mAh Extol® 8891884 4× 3,5 A nabíjačka (pre 4batérie) Extol® 8891895

Batéria 4000 mAh Extol® 8891882 2,4Anabíjačka Extol® 8891893

Batéria 2000 mAh Extol® 8891881 Tabuľka 1

3130 SKSK

yPo plnom nabití batérie nabíjačka automaticky ukončí

nabíjanie. Nemôže dôjsť kprebíjaniu batérie.

PRIBLIŽNÉ ČASY NABÍJANIA BATÉRIÍ

Batéria

SHARE 20 V

4 Anabíjačka

Extol® 8891892

2,4 Anabíjačka

Extol® 8891893

8000 mAh 120 min. 200 min.

6000 mAh 90 min. 150 min.

5000 mAh 65 min. 110 min.

4000 mAh 60 min. 100 min.

2000 mAh 30 min. 50 min.

Batéria

SHARE 20 V

2×3,5 Anabíjačka Extol® 8891894

(pre 2batérie)

4×3,5 Anabíjačka Extol® 8891895

(pre 4batérie)

8000 mAh 140 min.

6000 mAh 105 min.

5000 mAh 70 min.

4000 mAh 60 min.

2000 mAh 35 min.

Tabuľka 3

d) Po nabití najprv odpojte nabíjačku od zdroja el.

prúdu apotom zdrážok nabíjačky vysuňte batériu po

stlačení apridržaní tlačidla na batérii.

V. Príprava píly napoužitie

•VÝSTRAHA

yPred prípravou stroja na použitie si prečítajte celý návod

na použitie aponechajte ho priložený privýrobku,

aby sa sním obsluha mohla oboznámiť. Ak výrobok

komukoľvek požičiavate alebo ho predávate, priložte

knemu ajtento návod na použitie. Zamedzte poško-

deniu tohto návodu. Výrobca nenesie zodpovednosť

za škody či zranenia vzniknuté používaním prístroja,

ktoré je vrozpore stýmto návodom. Pred použitím

prístroja sa oboznámte so všetkými jeho ovládacími

prvkami asúčasťami atiež so spôsobom vypnutia

prístroja, aby ste ho mohli ihneď vypnúť vprípade

nebezpečnej situácie. Pred použitím skontrolujte pevné

upevnenie všetkých súčastí askontrolujte, či nejaká časť

prístroja ako napr. bezpečnostné ochranné prvky nie

sú poškodené, či zle nainštalované alebo či nechýbajú

na svojom mieste. Takisto skontrolujte ochranný kryt

aDC konektory batérie anabíjačky atiež skontrolujte, či

nabíjačka nemá poškodenú izoláciu napájacieho kábla

či zásuvkovú vidlicu. Stroj, batériu, nabíjačku spoškode-

nými alebo chýbajúcimi časťami nepoužívajte azaistite

ich opravu či náhradu vautorizovanom servise značky

Extol® –pozrite kapitolu Servis aúdržba alebo webové

stránky vúvode návodu.

•VÝSTRAHA

yPrípravu píly na použitie robte pri odobratej batérii na

zamedzenie rizika neúmyselného spustenia píly.

PRIPEVNENIE ZÁKLADNE PÍLY KDOSKE

PRACOVNÉHO STOLA

•VÝSTRAHA

yNa bezpečné používanie píly základňu píly pripevnite

kdoske stola skrutkami cez otvory vzákladni píly (obr.

1, pozícia 16). Píla sa smie používať iba na pevnej rovnej

astabilnej ploche.

ODISTENIE SKLOPENÉHO RAMENA OBR. 2

yPíla sa dodáva sramenom zaisteným vsklopenej polohe

zaisťovacím kolíkom (obr. 1, pozícia 19).

yJednou rukou uchopte rukoväť píly apritlačte ju

smerom dole adruhou rukou povytiahnite zaisťovací

kolík sklopeného ramena (obr. 1, pozícia 19), tým

dôjde kodisteniu ramena, no po odistení ramena píly

pozvoľna pôsobením protitlaku ruky nechajte rameno

zdvihnúť do hornej pozície. Pridržiavanie ramena píly

rukou pri presune do horného umiestnenia je nutné,

aby nedošlo kprudkému vymršteniu ramena, čo by

mohlo pílu poškodiť (obr. 2, krok 1– 3).

VLOŽENIE BATÉRIÍ NA NAPÁJANIE

LASEROVÉHO ZDROJA

yOdkryte kryt úložného priestoru batérií (obr. 1, pozícia

9) ado priestoru vložte batérie podľa vyznačenej

polarity +/-. Nepoužívajte rôzne staré batérie abaté-

rierôzneho typu.

III. Súčasti

a ovládacie prvky

Obr. 1, pozícia –popis

1. Ochranný kryt pílového kotúča

2. Skrutka upínacej zvierky rezaného materiálu

3. Postranné podpery obrobku

4. Skrutka na zaistenie kolíka upínacej zvierky materiálu

5. Upínacia skrutka ramena zvierky

6. Skrutka na nastavenie zvislého (kapovacieho) uhla rezu

7. Zberné vrecúško na prach

8. Batéria

9. Kryt úložného priestoru batérií

na napájanie laserového zdroja

10. Tlačidlo na zapnutie/vypnutie laserového zdroja

11. Prevádzkový spínač

12. Rukoväť na ovládanie sklopiteľného ramena

13. Tlačidlo na odistenie prevádzkového spínača

14. Zarážka hĺbkového dorazu

15. Skrutka nastavenia hĺbky rezu

16. Otvory základne píly na priskrutkovanie kdoske stola

17. Sklopiteľné rameno smotorovou jednotkou

18. Aretačná skrutka pojazdu ramena

19. Kolík na zaistenie ramena vsklopenej polohe

na transport píly

20. Tlačidlo blokácie otáčania vretena

na výmenu pílového kotúča

21. Otočný stôl na nastavenie pokosového

(vodorovného) uhla rezu

22. Rezná drážka

23. Páčka na odistenie otočného stola

na nastavenie pokosového uhla rezu

24. Otočná rukoväť na nastavenie azaistenie

pokosového uhla rezu

25. Oporná priečka na zapretie rezaného materiálu

26. Vetracie otvory motora

IV. Nabitie batérie

yNa overenie úrovne nabitia batérie stlačte tlačidlo na

batérii apodľa počtu svietiacich diód apredpoklada-

ného času prevádzky stroja batériu vprípade potreby

dobite. Ak je batéria plne nabitá, svietia všetky LED

diódy. Batériu je možné nabiť zakejkoľvek úrovne nabi-

tia bez toho, aby sa tým znižovala jej kapacita.

•UPOZORNENIE

yNa napájanie aku pokosovej píly sa smú použiť iba baté-

rie uvedené vtabuľke 1alebo 3a naktorých nabíjanie

sa smú použiť iba uvedené nabíjačky. Použitie inej nabí-

jačky by mohlo spôsobiť požiar či výbuch vdôsledku

nevhodných nabíjacích parametrov.

•UPOZORNENIE

yBatériu nabíjajte vrozmedzí okolitej teploty 10 °C –40°C.

a) Batériu najprv zasuňte do drážok dodávanej

originálnej nabíjačky.

b) Pred pripojením nabíjačky kzdroju el. prúdu

skontrolujte, či napätie vzásuvke zodpovedá

rozmedziu 220 –240V~ 50Hz ači nabíjačka

nemá poškodený prívodný kábel (napr. izolá-

ciu), kryt, nabíjacie konektory apod. Takisto

skontrolujte stav batérie.

•VÝSTRAHA

yAk je nabíjačka alebo batéria poškodená, nepo-

užívajte ich azaistite ich náhradu za bezchybnú

originálnu od výrobcu.

c) Nabíjačku pripojte kzdroju el. prúdu.

yPri nabíjačke Extol® Premium 8891893 (model

snabíjacím prúdom 2,4A) je proces nabíjania

signalizovaný zeleno blikajúcou diódou pri červeno

svietiacej dióde aplné nabitie je signalizované iba

zeleno svietiacou kontrolkou.

Pri nabíjačke Extol® Premium 8891892 (model

snabíjacím prúdom 4A) je proces nabíjania signali-

zovaný iba červeno svietiacou LED kontrolkou apro-

ces plného nabitia iba zeleno svietiacou LED kon-

trolkou. Úroveň nabitia batérie je možné sledovať

podľa počtu svietiacich LED kontroliek na batérii,

ktoré svietia pri nabíjaní batérie. Právo na zmenu

vyššie uvedenej signalizácie procesu nabíjania

anabitia vyhradené na možnú zmenu vo výrobe.

3332 SKSK

ZAPNUTIE/VYPNUTIE PÍLY OBR. 9

•VÝSTRAHY

yPred uvedením píly do prevádzky sa uistite, že je rezaný

materiál priložený kopornej priečke po celej dĺžke

priečky atu je riadne pripevnený upínacou zvierkou.

Nerežte materiál, ktorý riadne neprilieha na stôl píly

anie je priložený kopornej priečke, napr. vetvy, krivé

nerovné obrobky ap. Môže ľahko dôjsť kich vymršteniu

alebo kzovretiu kotúča atď. amôže dôjsť kzraneniu

obsluhy.

ySkontrolujte, či je riadne pripevnený pílový kotúč

askontrolujte, či nemá trhliny, či nie je sprehýbaný,

nevyvážený, alebo či nechýbajú nejaké SK plátky. Pílu

spoškodeným kotúčom nepoužívajte azaistite náhradu

kotúča za bezchybný, ktorý spĺňa normu EN847-1

aktorý zodpovedá technickej špecifikácii uvedenej

vkapitole II –objednávacie číslo nového kotúča na

rezanie dreva Extol® Industrial 8791826A. Ide ošpe-

ciálny kotúč, ktorý je tenký aľahký, špeciálne vyrobený

pre aku píly. Hrubší ťažší kotúč sinými parametra-

mi môže viesť kpoškodeniu píly. Poškodený kotúč

sa nesmie opravovať.

Používajte iba pílové kotúče, na ktorých sú uvedené

rovnaké alebo vyššie otáčky, než sú uvedené otáčky

vyznačené na štítku píly.

•UPOZORNENIE

yNa rezanie kovov a/alebo plastov použite iba nato

určené špeciálne kotúče. Pílový kotúč dodávaný spílou

je určený iba na rezanie dreva adrevených materiálov,

nesmie sa použiť na rezanie iných materiálov.

yPíla je určená iba narezanie zasucha bez použitia vody

či kvapalného oleja ako chladiaceho média.

•VÝSTRAHY

yPri rezaní vzniká prach, ktorého vdychovanie je zdraviu

škodlivé, obzvlášť prach zchemicky ošetrených mate-

riálov, preto pri práci spílou vždy používajte zberné

vrecúško na prach aešte používajte vhodnú ochranu

dýchacích ciest striedou filtra aspoň FFP2, lepšie FFP3

alebo dýchaciu masku (s dostatočnou úrovňou ochrany

dýchacích ciest vzhľadom naopracovávaný materiál

sa však poraďte vobchode sosobnými ochrannými

prostriedkami). Pri práci zaistite kvalitné odvetrávanie

priestoru. Prach zniektorých druhov dreva, napr. zduba

abuka sa považuje za karcinogén.

Ďalej používajte certikovanú ochranu sluchu, zraku,

vhodné pracovné rukavice apracovný odev sdostatoč-

nou úrovňou ochrany. Odostatočnej úrovni ochrany

avhodnosti osobného ochranného prostriedku sa poraď-

te vpredajni sosobnými ochrannými prostriedkami.

POSTUP

1. Rukou uchopte rukoväť (obr. 1, pozícia 12).

2. Stlačte tlačidlo na odistenie prevádzkového spínača

(obr. 1, pozícia 13) apotom stlačte prevádzkový spí-

nač (obr. 1, pozícia 11), tým dôjde kuvedeniu píly do

prevádzky.

3. Rameno píly veďte kobrobku pri plných otáčkach,

pričom rez začnite od strany obrobku, ktorá nie je

priľahlá kopornej priečke aurobte rez po vyznačenej

línii rezu laserom či ceruzkou pôsobením primeranej

sily vedením vsmere kopornej priečke –na kotúč

nepôsobte nadmernou silou! Na posun ramena vo

vodorovnom smere sa musí uvoľniť pojazd ramena.

4. Po vykonaní rezu rameno píly neuvoľňujte znajnižšej

pozície, ale pôsobením protitlaku ruky ho nechajte

zdvihnúť do hornej pozície, pričom ochranný kryt

zakryje kotúč. Uvoľnením ramena píly znajnižšej

pozície by došlo kvymršteniu ramena do hornej pozí-

cie, čo by poškodilo pílu.

•UPOZORNENIE

yPrehrievanie špičiek pílových zubov kotúča sa prejavuje

zmenou farby pílových zubov, prípadne tavením plastov

(ak sa režú plasty), čo môže byť spôsobené nadmer-

ným tlakom vyvíjaným na pílový kotúč počas rezania,

zvieraním kotúča vobrobku alebo nevhodným pílovým

kotúčom na rezanie daného materiálu. Ovhodnosti

použitia daného pílového kotúča pre daný materiál sa

informujte uvýrobcu či dodávateľa pílového kotúča.

•VÝSTRAHA

yNestrkajte ruky do priestoru rezania.

Udržujte ruky vbezpečnej vzdialenosti

od miesta rezu.

INŠTALÁCIA VRECÚŠKA NA PRACH

OBR. 3A, OBR. 3B

yZberné vrecúško na prach nasaďte na výfuk pilín podľa

obr. 3A. Na nasadenie vrecúška na prach na výfuk pilín

je nutné zväčšiť priemer objímky vrecúška priblížením

ôk drôtu smerom ksebe (obr. 3A) apotom ho nasaďte

na výfuk pilín aoká drôtu potom uvoľnite (obr. 3B).

ODISTENIE POJAZDU RAMENA OBR. 4

yNa odistenie pojazdu ramena povoľte aretačnú skrutku

pojazdu (obr. 4).

NASTAVENIE POKOSOVÉHO

VODOROVNÉHO UHLA REZU OBR. 5

yNa nastavenie pokosového uhla rezu uvoľnite otočný stôl

zo zaistenej pozície otáčaním rukoväti (obr. 1, pozícia

24), potom zdvihnite páčku (obr. 1, pozícia 23) aruko-

väťou pootočte stolom na hodnotu požadovaného uhla

na stupnici, pričom aktuálne nastavená hodnota je daná

pozíciou ukazovateľa na stupnici (obr. 5). Otočný stôl

vnastavenej pozícii zaistite otáčaním otočnej rukoväti

(obr. 1, pozícia 24). Pred uvedením píly do prevádzky sa

vždy riadne uistite, či je stôl vnastavenom pokosovom

uhle rezu pevne zaistený skrutkovacou rukoväťou.

NASTAVENIE KAPOVACIEHO

ZVISLÉHO UHLA REZU OBR. 6

yV prípade potreby nastavenia kapovacieho uhla povoľte

skrutku (obr. 1, pozícia 6) arameno vychýľte do strany

vrozsahu 90° až 45°, pričom aktuálne nastavený uhol

sklonu ramena je daný pozíciou ukazovateľa na stupnici

uhlov. Rameno píly vnastavenom uhle sklonu riadne

zaistite utiahnutím skrutky (obr. 1, pozícia 6).

INŠTALÁCIA UPÍNACEJ ZVIERKY OBROBKU

APOSTRANNÝCH PODPIEROK OBR. 7

yPri práci spílou vždy rezaný materiál zaistite proti voľ-

nému pohybu upínacou zvierkou.

Kolík, na ktorom je nasunuté rameno upínacej zvierky

vzákladni píly zaistite dotiahnutím skrutky.

yDo príslušných otvorov na oboch stranách základne podľa

obr. 7zasuňte tyčky postrannej podpierky (obr. 1, pozícia

3) av základni píly obe podpierky zaistite skrutkou.

•VÝSTRAHA

yNa bezpečnú prácu spílou je nevyhnutné, aby sa

píla používala iba skompletným príslušenstvom, t, j.

postrannými podpierkami aupínacou zvierkou obrobku.

Píla vkompletnej zostave je na obr. 7.

UMIESTNENIE AUPNUTIE OBROBKU OBR. 8

yRezaný materiál priložte kopornej priečke (obr. 1, pozícia

25) po celej dĺžke priečky na bezpečné zapretie obrobku

pri rezaní azaistite ho zaskrutkovaním upínacej zvierky.

Pred uvedením píly do prevádzky zaistite všetky upev-

ňovacie prvky upínacej svorky proti uvoľneniu.

NASTAVENIE HĹBKY REZU

NA TVORBU DRÁŽOK

yHĺbku rezu je možné vprípade potreby nastaviť či upra-

viť skrutkou (obr. 1, pozícia 15), ktorá pri reze dosadá na

zarážku (hĺbkový doraz) (obr. 1, pozícia 14).

ZAPNUTIE/VYPNUTIE LASEROVÉHO ZDROJA

yLaserový zdroj zapnite prepnutím tlačidla (obr. 1, pozícia

10) do pozície „I“. Na vypnutie ho prepnite do pozície „0“.

KONTROLA SPRÁVNEHO FUNGOVANIA

OCHRANNÉHO KRYTU KOTÚČA

yAk je rameno píly vhornej pozícii, ochranný kryt zakrý-

va kotúč. Pri sklápaní ramena kstolu píly dôjde kauto-

matickému odkrývaniu kotúča vzávislosti od sklopenia

ramena. Ak kryt pílového kotúča nefunguje správne,

pílu nepoužívajte azaistite jej opravu vautorizovanom

servise značky Extol®.

VI. Prevádzka píly

VLOŽENIE BATÉRIE

yNabitú batériu zasuňte do príslušného miesta píly (obr.

1, pozícia 8), aby došlo kpočuteľnému zaisteniu batérie

vdanom mieste.

•VÝSTRAHA

yPrístroj používajte len vtedy, ak sú pracovná plocha,

drážka vstole píly ajobrobok zbavené nežiaducich

predmetov anečistôt (triesok, klincov, zeminy, malty

apod.). Malé kúsky dreva alebo iné predmety, ktoré

sa dostanú do kontaktu srotujúcim pílovým kotúčom,

môžu byť vymrštené azraniť tak obsluhu.

3534 SKSK

b) Obsluha sa nesmie telom dotýkať uzem-

nených predmetov, ako je napr. potrubie,

teleso ústredného vykurovania, sporáky

achladničky. Nebezpečenstvo úrazu elektrickým

prúdom je väčšie, ak je vaše telo spojené zo zemou.

c) Elektrické náradie nesmiete vystavovať

dážďu, vlhku alebo aby bolo mokré. Ak sa do

elektrického náradia dostane voda, zvýši sa nebezpe-

čenstvo úrazu elektrickým prúdom.

d) Pohyblivý prívod sa nesmie používať na iné

účely. Elektrické náradie sa nesmie nosiť

alebo ťahať za prívod, ani sa NESMIE ťahom

za prívod odpojovať vidlica zo zásuvky.

Prívod je treba chrániť pred teplom, mastno-

tou, ostrými hranami alebo pohyblivými čas-

ťami. Poškodené alebo zamotané prívody zvyšujú

nebezpečenstvo úrazu elektrickým prúdom.

e) Ak elektrické náradie používate vonku, pou-

žívajte predlžovací kábel vhodný na vonka-

jšie použitie. Používanie predlžovacieho prívodu

na použitie vonku obmedzuje nebezpečenstvo úrazu

elektrickým prúdom.

f) Ak používate elektrické náradie vo vlhkých

priestoroch, používajte napájanie chránené

prúdovým chráničom (RCD). Používanie RCD

obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

Pojem „prúdový chránič (RCD)“ môže byť nahradený

pojmom „hlavný istič obvodu (GFCI)“ alebo „istič

unikajúceho prúdu (ELCB)“.

3 BEZPEČNOSŤ OSÔB

a) Pri používaní elektrického náradia musí byť

obsluha pozorná, musí sa venovať tomu,

čo práve robí amusí sa sústrediť atriezvo

uvažovať. Elektrické náradie sa nesmie pou-

žívať, ak je obsluha unavená alebo pod vply-

vom drog, alkoholu alebo liekov. Chvíľková

nepozornosť pri používaní elektrického náradia môže

viesť kvážnemu poraneniu osôb.

b) Používať osobné ochranné pracovné

prostriedky. Vždy používajte ochranu očí.

Ochranné pomôcky ako je napr. respirátor, bezpeč-

nostná obuv s úpravou proti šmyku, tvrdá pokrývka

hlavy alebo ochrana sluchu, používané vsúlade

spodmienkami práce, znižujú nebezpečenstvo pora-

nenia osôb.

c) Musíte zabrániť neúmyselnému spusteniu

stroja. Uistite sa, či je spínač pred zapojením

vidlice do zásuvky a/alebo pri pripájaní baté-

riovej súpravy, zdvíhaním alebo prenášaním

náradia vpolohe vypnuté. Prenášanie náradia

sprstom na spínači alebo zapájanie vidlice náradia

so zapnutým spínačom môže byť príčinou nehôd.

d) Skôr ako náradie zapnete, odstráňte

všetky nastavovacie nástroje alebo kľúče.

Nastavovací nástroj alebo kľúč, ktorý necháte pripev-

nený kotáčajúcej sa časti elektrického náradia, môže

byť príčinou poranenia osôb.

e) Obsluha musí pracovať len tam, kde bez-

pečne dosiahne. Obsluha musí vždy udrži-

avať stabilný postoj arovnováhu. To umožní

lepšiu kontrolu nad elektrickým náradím vnepredví-

dateľných situáciách.

f) Vhodne sa obliekajte. Nepoužívajte voľné

odevy ani šperky. Obsluha musí dbať na to,

aby mala clasy aodev dostatočne ďaleko od

pohyblivých častí. Voľné odevy, šperky adlhé

vlasy môžu zachytiť pohybujúce sa časti.

g) Ak sú kdispozícii prostriedky na pripojenie

zariadenia na odsávanie azachytávanie

prachu, zaistite, aby také zariadenia boli pri-

pojené asprávne používané. Používanie týchto

zariadení môže obmedziť nebezpečenstvo spôsobené

vznikajúcim prachom.

h) Obsluha nesmie dopustiť, aby sa zdôvodu

rutiny, ktorá vychádza zčastého používania

náradia, stala samoľúbou azačala ignorovať

zásady bezpečnosti náradia. Neopatrná činnosť

môže vzlomku sekundy spôsobiť závažné poranenie.

4 POUŽÍVANIE AÚDRŽBA

ELEKTRICKÉHO NÁRADIA

a) Elektrické náradie sa nesmie preťažovať.

Používajte správne elektrické náradie, ktoré

je určené na vykonávanú prácu. Správne elek-

trické náradie bude lepšie abezpečnejšie vykonávať

prácu, na ktorú bolo skonštruované.

b) Nepoužívajte elektrické náradie, ktoré

nejde zapnúť avypnúť spínačom. Každé

elektrické náradie, ktoré nejde ovládať spínačom, je

nebezpečné amusí byť opravené.

•VÝSTRAHA

yPred prenastavením stroja vždy zbezpečnostných

dôvodov uvoľnite prevádzkový spínač píly avyčkajte, až

sa pílový kotúč celkom zastaví.

•UPOZORNENIE

yAk bude počas prevádzky píly zrejmý neštandardný zvuk,

vibrácie či chod, prístroj ihneď vypnite, odpojte ho od prí-

vodu el. prúdu azistite aodstráňte príčinu neštandardné-

ho chodu. Ak je neštandardný chod spôsobený poruchou

vnútri prístroja, zaistite jeho opravu vautorizovanom

servise značky Extol® prostredníctvom obchodníka alebo

sa obráťte priamo na autorizovaný servis (servisné miesta

nájdete na webových stránkach vúvode návodu).

INFORMÁCIE KBATÉRII/ČAS PREVÁDZKY

Batéria je vybavená elektronickou ochranou

proti úplnému vybitiu, ktoré ju poškodzuje,

atým predlžuje jej životnosť. Táto ochrana sa

prejavuje tak, že pri viac vybitej batérii sa

prevádzka stroja naraz zastaví ajpri prevádzkovom spínači

vpolohe „zapnuté“. Po uvoľnení prevádzkového spínača do

polohy „vypnuté“ apo opätovnom zapnutí dôjde po urči-

tom čase kopätovnému uvedeniu stroja do prevádzky, ale

potom sa jeho prevádzka opäť náhle zastaví. Nejde ochybu

prístroja či batérie, ale oochranu. Pre potrebu dlhodobejšej

prevádzky si obstarajte batériu sväčšou kapacitou.

Motor abatéria majú elektronickú ochranu

proti preťaženiu, ktorá odpojí napájanie pri

nadlimitnom zaťažení, čo sa prejaví preruše-

ním prevádzky. Nejde ochybu stroja či

batérie, ale oochranu.

VYPNUTIE PÍLY

yNa vypnutie píly uvoľnite prevádzkový spínač.

VII. Zloženie píly

do transportnej pozície

aprenos píly

1. Nastavte pokosový akapovací uhol 90°/90° avdanom

nastavení ho zaistite utiahnutím zaisťovacími prvkami.

2. Rameno sklopte dole tak, aby bolo možné kolík (obr.

1, pozícia 19) zasunúť pod zarážku. Na tento účel môže

byť nutné vyskrutkovať skrutku na nastavenie hĺbky

rezu (obr. 1, pozícia 15), inak nebude možné dosta-

točne sklopiť rameno na zasunutie kolíka pod zarážku.

3. Pílu prenášajte vzloženom stave podľa krokov uve-

dených vbode 1– 2držaním za úchopové časti podľa

obr. 10.

VIII. Všeobecné

bezpečnostné pokyny

•VÝSTRAHA!

Je nutné prečítať všetky bezpečnostné pokyny,

návod na používanie, obrázky apredpisy dodané

stýmto náradím. Nedodržanie všetkých nasledujúcich

pokynov môže viesť kúrazu elektrickým prúdom, kvzniku

požiaru a/alebo kvážnemu zraneniu osôb.

Všetky pokyny anávod na používanie musíte uscho-

vať, aby bolo možné do nich neskoršie nahliadnuť.

Výrazom „elektrické náradie“ vo všetkých ďalej uvedených

výstražných pokynoch je myslené elektrické náradie napája-

né (pohyblivým prívodom) zo siete, alebo elektrické náradie

napájané zbatérií (bez pohyblivého prívodu).

1 BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA

a) Pracovisko je potrebné udržiavať včistote

adobre osvetlené. Neporiadok atmavé priestory

bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie vprostredí,

kde hrozí nebezpečenstvo výbuchu, kde sa

vyskytujú horľavé kvapaliny, plyny alebo

prach. Velektrickom náradí vznikajú iskry, ktoré

môžu zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte

vprístupe deťom aďalším osobám. Ak budete

rušení, môžete stratiť kontrolu nad vykonávanou

činnosťou.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlice pohyblivého prívodu elektrického

náradia musia vyhovovať sieťovej zásuvke.

Vidlice sa nesmú žiadnym spôsobom upravo-

vať. Snáradím, ktoré má ochranné spojenie

so zemou, sa nesmú používať žiadne zásuv-

kové adaptéry. Vidlice, ktoré nie sú znehodnotené

úpravami apríslušné zásuvky obmedzia nebezpečen-

stvo úrazu elektrickým prúdom.

3736 SKSK

b) Poškodené batériové súpravy sa nesmú

nikdy opravovať. Oprava batériových súprav by

mala byť vykonaná iba uvýrobcu alebo vautorizo-

vanom servise.

IX. Bezpečnostné pokyny

pre pokosové píly

BEZPEČNOSTNÉ POKYNY

PRE POKOSOVÉ PÍLY

a) Pokosové píly sú určené narezanie dreva alebo

materiálov podobných drevu, nesmú sa použí-

vať sabrazívnymi rezacími kotúčmi, ktoré sú

určené narezanie železných materiálov, ako sú

profily, tyče, klince atď. Prach vzniknutý pri brúsení

spôsobí, že sa pohyblivé časti, napríklad spodný ochran-

ný kryt, zablokujú. Iskry, ktoré vznikajú pri abrazívnom

rezaní, spália spodný ochranný kryt, ochranu proti

ostrinám aostatné plastové časti.

b) Vždy, keď je to možné, je nutné naupevnenie

obrobku použiť svorky. Ak obsluha podopiera

obrobok rukou, ruku je nutné vždy držať aspoň

100mm od oboch strán pílového kotúča. Táto

píla sa nesmie používať narezanie kusov, ktoré

sú príliš malé na to, aby sa mohli bezpečne

upnúť alebo držať rukou.Ak je ruka obsluhy príliš

blízko kpílovému kotúču, je tu zvýšené riziko poranenia

spôsobené dotykom spílovým kotúčom.

c) Obrobok musí byť nehybný amusí sa pripevniť

alebo držať proti vodiacemu pravítku ajstolu.

Vžiadnom prípade sa obrobok nesmie prisúvať

ku kotúču alebo rezať „voľne vruke“. Neupevnené

alebo pohybujúce sa obrobky by mohli vyletieť vysokou

rýchlosťou, aspôsobiť poranenie.

d) Obsluha nesmie nikdy rukami pretínať

zamýšľanú priamku rezu, ato ani pred pílovým

kotúčom ani za ním. Držať obrobok „cez ruku“, t. j.

držať obrobok vpravo od pílového kotúča ľavou rukou

alebo naopak, je veľmi nebezpečné.

e) Nesmie sa siahať za vodiace pravítko ani jed-

nou rukou bližšie ako 100mm od oboch strán

pílového kotúča, ato scieľom odstránenia

odrezkov alebo zakéhokoľvek iného dôvodu

včase, keď sa kotúč otáča. Skutočnosť, že sa otá-

čajúci pílový kotúč nachádza blízko ruky používateľa,

nemusí byť zrejmá, apoužívateľ sa môže vážne zraniť.

f) Pred rezaním je nutné prezrieť obrobok. Ak

je obrobok ohnutý alebo pokrútený, musí sa

pripevniť svorkou tak, aby jeho strana ohnutá

von smerovala kvodiacemu pravítku. Vždy je

nutné sa uistiť, že medzi obrobkom, vodiacim

pravítkom astolom nie je pozdĺž priamky

rezu medzera. Ohnuté alebo pokrútené obrobky sa

môžu krútiť alebo posúvať amôžu spôsobiť uviaznutie

rotujúceho pílového kotúča počas rezania. Vobrobku by

nemali byť žiadne klince ani cudzie predmety.

g) Pílová jednotka sa nesmie použiť, kým sa zo

stola neuprace všetko náradie, odrezky atď.,

okrem obrobku. Malé nečistoty alebo odpadnuté

kúsky dreva alebo iné predmety, ktoré sú vkontakte

sotáčajúcim sa kotúčom, môžu byť vysokou rýchlosťou

odhodené.

h) V jednom okamihu sa smie rezať iba jeden

obrobok. Viac obrobkov na sebe nie je možné vhod-

ným spôsobom pripevniť amôžu počas rezania uviaznuť

na kotúči alebo sa zdvíhať.

i) Pred použitím sa musí zaistiť, aby sa pokosová

píla pripevnila alebo umiestnila na rovný pevný

pracovný povrch. Rovný apevný pracovný povrch

zníži riziko, aby sa pokosová píla stala nestabilnou.

j) Prácu je potrebné si naplánovať. Zakaždým,

keď sa mení uhol úkosu alebo pokosu, je nutné

sa uistiť, že nastaviteľné vodiace pravítko je

správne nastavené, aby podopieralo obrobok

anekolidovalo spílovým kotúčom alebo sys-

témom ochranných krytov. Svypnutým náradím

abez obrobku na stole je potrebné ťahať pílový kotúč

celým simulovaným rezom, aby sa obsluha uistila, že tu

nenastane žiadna kolízia alebo nebezpečenstvo zareza-

nia do vodiaceho pravítka.

k) Je nutné zaistiť dostatočnú podperu, napríklad

rozšírenie stola, kozy na rezanie dreva atď.,

ak sa režú obrobky širšie alebo dlhšie, než je

pracovná doska stola. Obrobky dlhšie alebo širšie,

než je stôl pokosovej píly, sa môžu prevrátiť, ak nie sú

bezpečne podoprené. Ak sa odrezok alebo obrobok pre-

vráti, môže nadvihnúť spodný ochranný kryt alebo byť

odhodený rotujúcim kotúčom.

c) Pred akýmkoľvek nastavovaním, výmenou

príslušenstva alebo pred uskladnením

elektrického náradia je treba vytiahnuť

vidlicu zo sieťovej zásuvky a/alebo odobrať

batériovú súpravu zelektrického náradia, ak

je odnímateľná. Tieto preventívne bezpečnostné

opatrenia obmedzujú nebezpečenstvo náhodného

spustenia elektrického náradia.

d) Nepoužívané elektrické náradie uskladňujte

mimo dosahu detí anedovoľte osobám,

ktoré neboli zoznámené selektrickým nára-

dím alebo stýmito pokynmi, aby náradie

používali. Elektrické náradie je vrukách neskúse-

ných užívateľov nebezpečné.

e) Elektrické náradie apríslušenstvo je nutné

dodržiavať. Kontrolujte nastavenie pohy-

bujúcich sa častí aich pohyblivosť ,zame-

riavajte sa na praskliny, zlomené súčasti

aakékoľvek ďalšie okolnosti, ktoré by mohli

ohroziť funkčnosť elektrického náradia. Ak

je náradie poškodené, pred ďalším použitím

zaistite jeho opravu. Mnoho nehôd je spôsobe-

ných nedostatočnou údržbou elektrického náradia.

f) Rezacie nástroje je treba udržiavať ostré

ačisté. Správne udržiavané anabrúsené rezacie

nástroje sa zachytia alebo zablokujú omateriál

soveľa menšou pravdepodobnosťou apráca snimi

sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné

nástroje atď, používajte vsúlade stýmito

pokynmi, takým spôsobom, aký je predpí-

saný pre konkrétne elektrické náradie, ato

sohľadom na dané podmienky práce adruh

vykonávanej práce. Používanie elektrického nára-

dia na vykonávanie iných činností, než tých pre ktoré

bolo určené, môže viesť knebezpečným situáciám.

h) Rukoväte apovrchy na uchopenie je treba

udržiavať suché, čisté abez mastnoty.

Šmykľavé rukoväte apovrchy na uchopenie neumož-

ňujú vneočakávaných situáciách bezpečné držanie

akontrolu náradia.

5 POUŽÍVANIE AÚDRŽBA

BATÉRIOVÉHO NÁRADIA

a) Náradie nabíjajte iba nabíjačkou, ktorá je

určená výrobcom. Nabíjacie zariadenie, ktoré

môže byť vhodné pre jeden typ batériovej súpravy,

môže byť pri použití sinou batériovou súpravou

príčinou vzniku požiaru.

b) Náradie používajte iba sbatériovou súpra-

vou, ktorá je výslovne určená pre dané

náradie. Používanie akýchkoľvek iných batériových

súprav môže byť príčinou vzniku úrazu alebo požiaru.

c) Pokiaľ sa batériová súprava práve nepoužíva,

chráňte ju pred stykom sinými kovovými

predmetmi ako sú kancelárske sponky, mince,

kľúče, klince, skrutky, alebo iné malé kovové

predmety, ktoré môžu spôsobiť spojenie jedné-

ho kontaktu batérie sdruhým. Skratovanie kon-

taktov batérie môže spôsobiť popáleniny alebo požiar.

d) Pri nesprávnom používaní môžu zbatérie

unikať tekutiny; vyvarujte sa kontaktu

snimi. Ak dôjde knáhodnému styku stýmito

tekutinami, opláchnite postihnuté miesto

vodou. Ak sa tekutina dostane do oka,

vyhľadajte lekársku pomoc. Tekutiny unikajúce

zbatérie môžu spôsobiť zápaly alebo popáleniny.

e) Batériová súprava alebo náradie, ktoré je

poškodené alebo prestavané, sa nesmie pou-

žívať. Poškodené alebo upravené akumulátory sa

môžu chovať nepredvídateľne, amôžu tak spôsobiť

oheň, výbuch alebo nebezpečenstvo úrazu.

f) Batériové súpravy alebo náradie sa nesmie

vystavovať ohňu alebo nadmernej teplote.

Vystavenie ohňu alebo teplote vyššej ako 130°C môže

spôsobiť výbuch.

G) Dodržujte všetky pokyny pre nabíjanie

anenabíjajte batériovú súpravu alebo nára-

die mimo tepelný rozsah, ktorý je uvedený

vnávode na používanie.

Nesprávne nabíjanie alebo nabíjanie pri teplotách,

ktoré sú mimo uvedený rozsah, môže spôsobiť poško-

denie batérie azvýšiť riziko požiaru.

6 SERVIS

a) Opravy vášho batériového náradia zverte

kvalifikovanej osobe, ktorá bude používať

identické náhradné diely. Tak bude zaistená

rovnaká úroveň bezpečnosti náradia, aká bola pred

jeho opravou.

3938 SKSK

Kotúč musia používať iba preškolené osoby, ktoré majú

skúsenosti aznalosti zpoužívania nástrojov amanipulácii

snimi. Maximálna frekvencia otáčania vyznačená na

nástroji sa nesmie prekračovať. Ak je stanovený rozsah

frekvencie otáčania, musí sa dodržať. Kotúče, ktorých

telesá sú popraskané, sa musia vyradiť (oprava nie je

dovolená). Celistvé nástroje sviditeľnými trhlinami sa

nesmú používať. Nástroje atelesá nástrojov sa musia

upnúť takým spôsobom, že sa nesmú vpriebehu obrába-

nia uvoľniť. Prinástrojoch so silovým spojením sa musí

používať pre dodržanie radiálnych abočných presahov

ostria cr aca nastavovacia mierka. Montáž nástrojov

sa musí vykonať starostlivo, aby sa zaistilo, že nástroj

je upnutý za jeho náboj, respektíve upínací povrch aže

sa ostria nedotýkajú navzájom alebo upínacích prvkov.

Upevňovacie skrutky amatice sa musia doťahovať iba

príslušným náradím atď. avýrobcom stanoveným do-

ťahovacím krútiacim momentom. Predlžovanie ramien

doťahovacích kľúčov alebo používanie rázov kladivom nie

je dovolené. Upínacie povrchy sa musia očistiť aodstrániť

znich nečistoty, vazelínu, olej avodu. Upínacie skrutky sa

musia uťahovať podľa inštrukcií výrobcu. Na nastavenie

veľkosti dier pílových kotúčov na priemer vretena sa

musia použiť iba nalisované alebo prilepené pevné krúžky.

Používanie voľných krúžkov nie je dovolené. Na kotúč pri

práci nepôsobte nadmerným tlakom, spôsobí to preťaže-

nie elektronáradia, prípadne prehrievanie špičiek kotúča

azhoršenie výsledku práce.

Z kotúča sa musia živica alebo iné prichytené materiály

odstraňovať iba rozpúšťadlami, ktoré neovplyvnia me-

chanické vlastnosti kotúča, načistenie použite štetec so

syntetickým vláknom. Ak dôjde kpoškodeniu kotúča,

napr. kzmene rotačnej vyváženosti vdôsledku pádu,

nesmie sa kotúč zbezpečnostných dôvodov použiť. Oprava

kotúča nie je dovolená.

Ak je pílový kotúč nutné nabrúsiť, brúsenie pílového

kotúča zverte odborne spôsobilej osobe so skúsenosťami,

ktorá má znalosti opožiadavkách na konštrukciu aje si

vedomá úrovne bezpečnosti, ktorá by sa mala dosiahnuť.

Pri brúsení kotúča musí byť zaistené, že nedôjde kzmene

rotačnej vyváženosti. Pri brúsení pílového kotúča je

potrebné dbať na to, aby nedošlo kzoslabeniu náboja

aspojeniu medzi nábojom aostrím. Konštrukcia nerozo-

berateľne spojených nástrojov sa nesmie meniť. Musia sa

dodržať tolerancie, ktoré zaisťujú správne upnutie.

Pri manipulácii skotúčom používajte

vhodné ochranné rukavice na ochranu pred

poranením, kotúč je ostrý apočas používa-

nia kotúča môže dôjsť kjeho zahriatiu na

vysokú teplotu.

Pílový kotúč chráňte pred nárazmi apádmi. Pred prepravou

pílového kotúča, ktorý nie je inštalovaný do píly, ho vložte

do ochranného puzdra na ochranu pred poškodením.

Pred uvedením elektronáradia do prevádzky sa pri odo-

bratej batérii (odpojenom zdroji napájania píly) najprv

uistite, že je kotúč riadne zaistený na vretene elektronára-

dia aže sa žiadna časť kotúča nedotýka ochranného krytu

kotúča na elektronáradí.

Pri práci spílovým kotúčom používajte certikovanú

ochranu zraku, sluchu, dýchacích ciest arukavice sdosta-

točnou úrovňou ochrany.

XI. Údržba aservis

•VÝSTRAHA

yPred údržbou píly odoberte batériu na zamedzenie

rizika neúmyselného spustenia.

yUdržujte prístroj avetracie otvory motora prístroja

čisté. Pravidelne kontrolujte, či nie sú vetracie otvory

motora zanesené. Zanesené otvory zamedzujú prúde-

niu vzduchu, čo môže spôsobiť prehriatie apoškodenie

motora.

yPrach je možné zpíly očistiť tlakovým vzduchom

ofukovacou vzduchovou pištoľou, zamedzte však

kontaktu vzduchu svetracími otvormi motora, aby sa

prach nedostal do motora, alebo sa dá vysať vhodným

priemyselným vysávačom. Zárezovú drážku (vložku)

vstole pravidelne zbavujte krátkych odrezkov aprachu,

napr. vysatím priemyselným vysávačom. Zaistite, aby

nečistoty (odrezky, triesky aprach) nebránili vpohybe

afunkcii ochranných krytov anastaviteľných prvkov.

Pred použitím apo použití píly je nutné funkciu všet-

kých ochranných amobilných prvkov píly preveriť, či je

ich funkcia bezchybná. Vopačnom prípade pílu nepou-

žívajte azaistite nápravu.

l) Ďalšia osoba nesmie pôsobiť ako náhrada za

rozšírenie stola alebo ako prídavná podpera.

Nestabilná podpera obrobku môže spôsobiť uviaznutie

kotúča alebo zdvíhanie obrobku počas rezania, pričom

môže ťahať obsluhu apomocné prostriedky smerom

kotáčajúcemu sa kotúču.

m) Odrezok sa nesmie zaseknúť ani sa nijako tlačiť

na rotujúci pílový kotúč. Ak sa odrezok obmedzí, t.

j. použije sa doraz dĺžky obrobku, odrezok by sa mohol

vkliniť do kotúča, aten by ho mohol prudko odhodiť.

n) Vždy je nutné použiť svorku alebo prípravok

konštruovaný na správne upnutie guľatých

materiálov, napr. tyčí alebo rúrok. Tyče majú

tendenciu sa pri rezaní otáčať, čo spôsobuje, že sa pílový

kotúč „zahryzne„a ťahá obrobok srukou obsluhy do

pílového kotúča.

o) Pred dotykom sobrobkom nechajte pílový

kotúč dosiahnuť plné otáčky. Toto zníži riziko

odhodenia obrobku.

p) Ak sa obrobok alebo pílový kotúč zasekne, je

nutné pokosovú pílu vypnúť. Je nutné počkať,

až sa všetky pohyblivé časti zastavia aodpojiť

vidlicu od zdroja energie alebo odobrať baté-

riovú súpravu. Potom je možné pracovať na

uvoľnení zaseknutého materiálu. Pokračovanie

rezania so zaseknutým obrobkom by mohlo spôsobiť

stratu kontroly alebo poškodenie pokosovej píly.

q) Po dokončení rezu apred odobratím odrezka

je nutné uvoľniť spínač, držať hlavu píly dole

ačakať, až sa pílový kotúč zastaví. Je nebezpečné,

aby obsluha približovala hlavu krotujúcemu kotúču.

Proces brzdenia píly môže spôsobiť, že sa hlava píly

náhle stiahne dole.

Prístroj za prevádzky, vrátane lasera, vytvára

elektromagnetické pole, ktoré môže negatívne

ovplyvniť fungovanie aktívnych či pasívnych

lekárskych implantátov (kardiostimulátorov) aohroziť

život používateľa. Pred používaním tohto náradia sa

informujte ulekára alebo výrobcu implantátu, či môžete

stýmto prístrojom pracovať.

BEZPEČNOSTNÉ POKYNY PRE LASER

yZabráňte kontaktu laserového lúča sočami. Do lasero-

vého lúča sa nepozerajte. Nesmerujte laserový lúč do

očí. Ak dôjde kneúmyselnému zasiahnutiu očí, ihneď

uhnite hlavou ako ochranné opatrenie. Laserový lúč

nesledujte optickými prístrojmi.

yZabráňte kontaktu laserového lúča slesklými povrchmi.

Lesklý povrch môže lúč odraziť späť smerom kpoužíva-

teľovi amôže dôjsť kzasiahnutiu očí.

yNainštalovaný laser nenahradzujte za iný typ. Opravu

alebo výmenu nechajte vykonať vautorizovanom servi-

se značky Extol®.

X. Bezpečnostné pokyny

pre pílové kotúče

Pílový kotúč bol vyrobený vsúlade spožiadavkami normy

pre pílové kotúče EN847-1.

Pred začatím práce je nutné dôkladné prečítanie tohto

návodu anásledné dodržiavanie uvedených pokynov.

BEZPEČNOSTNÉ POKYNY

PRE PÍLOVÉ KOTÚČE

Pred montážou kotúča na elektronáradie si prečítajte ná-

vod na používanie elektronáradia apri práci selektroná-

radím dodržujte bezpečnostné pokyny uvedené vnávode

na používanie pre toto elektronáradie. Pred montážou

kotúča na elektronáradie sa najprv uistite, že sa bude

kotúč otáčať správnym smerom –smer otáčania vretena

elektronáradia asmer otáčania kotúča je uvedený formou

šípky na elektronáradí ana kotúči. Pri nesúhlasnom smere

otáčania sa nesmie kotúč sdaným elektronáradím použiť.

Pred rezaním zmateriálu najprv odstráňte všetky cudzie

objekty, napr. klince, drôty apod.

Používajte iba kotúč, ktorý je ostrý,

čistý aak je vbezchybnom stave. Pred

uvedením píly do prevádzky vždy najprv

skontrolujte, či nie je pílový kotúč poškodený

–či nemá trhliny, nechýbajú SK plátky, nie je deformova-

ný, či nie je rotačne nevyvážený atď. Oprava poškodeného

kotúča nie je dovolená.

Other manuals for SHARE 20V

This manual suits for next models

Table of contents

Languages:

Popular Saw manuals by other brands

Erbauer

Erbauer ERB239MSW Original instructions

Holzmann

Holzmann MKS 180 user manual

SIP

SIP 01350 manual

Villager

Villager VLN 1520 Original instruction manual

Bosch

Bosch GKS 24 V operating instructions

Optimum

Optimum OPTI saw S 275N operating manual

Makita

Makita 5477NB instruction manual

E.H. Wachs

E.H. Wachs 06-150-510-MAN user manual

Parkside

Parkside PHKS 1350 B2 Original instructions

Chicago Electric

Chicago Electric 8897 manual

Hitachi

Hitachi C 10RC Instruction manual and safety instructions

Milwaukee

Milwaukee 6955-20 Operator's manual

Powermatic

Powermatic 2013 Operating instructions and parts manual

Scheppach

Scheppach HS100S Original instruction manual

Parkside

Parkside PHKS 1350 C2 Original instructions

Bosch

Bosch GCM 10 SD Professional operating instructions

RIDGID

RIDGID AC9944 Operator's manual

Grizzly

Grizzly G0742 owner's manual

Extol Industrial SHARE 20V User manual

Popular Saw manuals by other brands
