EzCAP EZCAP221 AudioDigiBT User manual

ezcap221
A
udi
m
udi
oDigiBT
m
anual

1
Thanksfor purchasing ezcap221AudioDigiBT AudioBluetooth Recorder.Pleaseread
thismanual beforeuseand keepit in asafeplacefor futurereference.
Youcan usethisdevice:
- Recorderaudiofrom Bluetooth or Audiolineinput todigital mp3filesandsavein
M icroSDcardor USB drive.
- Play music throughBluetooth, Audioline input, MicroSDcardorUSB drive.
Overview
Inthe Box
ezcap221 AudioDigiBTAudioBluetooth Recorderx1,M anual x1,TypeCtoUSB- A
charge cable x1

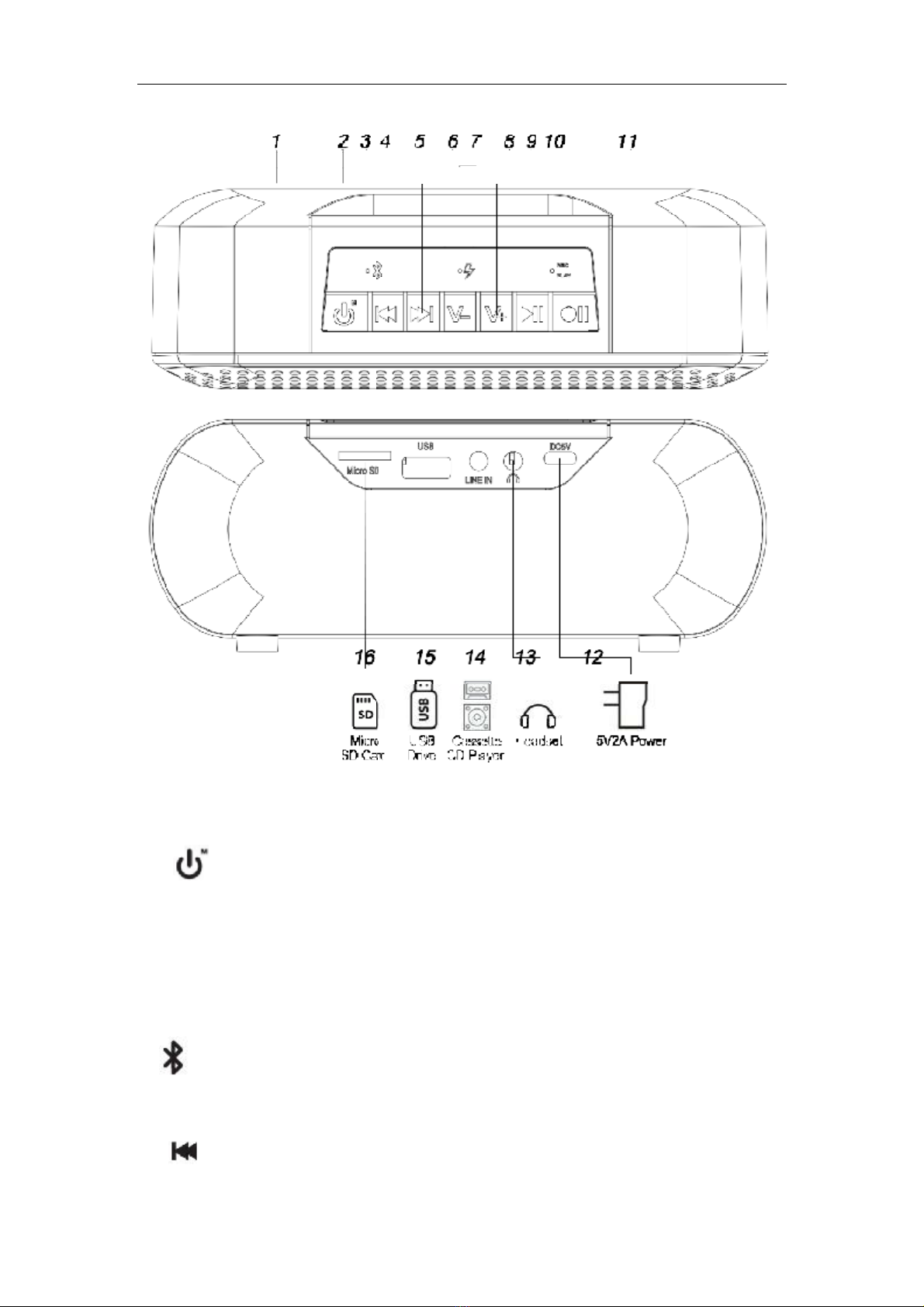

Product OverviewandConnection

1,Speaker
With speaker inside, c
2,POWER
button: keep
MODE
button: presst
recordmode (
RECOR
(PLAYBACKMODE).
3,
Blue Bluetooth indicator
successfully.Slow flash:
Blue
4,PREVIOUS
button, p
can listen music directly.
eep press toswitchon, keep press again toswitch
toswitchbetween Bluetooth and Line in play an
ORDMODE
) and USB driveandM icroSD
cardplay
or LED.Fastflash
:Bluetooth pairing. On:
Bluetooth
luetoothplayback.
press to
play previousmusic file.
2
off.
nd
play mode
th paired

3
5,NEXT button, press toplaynext music file.
6,VOLUM E- button, presstodecreasethevolume.
7,Red charge LED.On: Charging.Flash: Low battery.Off:Normal battery,or
completecharging.
8,VOLUME+ button, press toincreasethevolume, therewill beabeep when it
reachesthe highestvolume.
9,PLAY button, press tostartplaying music,and press againtostopplaying.
10,Record/Play LED Green recordand play LED.Fastflash: Recording audio.Slow
flash: Playing audiofilesinUSB driveor M icroSDcard.
11,RECORD button,press tostartrecording, and pressagain tostoprecording
and savefile in USB driveor M icroSDcard.
12,DC5V Supply 5V/1A DC power with USB-C (Type- C) cable tocharge battery
13,Connectearphone tolisten the music(3.5mm TRSjack),and speakerwill mute.
14,LINE IN Connecttoaudiooutput portofaudiosourcedevicelikeCDplayer toplay
or record. (3.5mm TRSjack)
15,USB PlugUSB drivetoplay music,or savethe recorded music files.
16,M icroSD Plug M icroSDcardtoplay music or savethe recorded music files.
Power&Charge
Red charge LEDwill flashwhen the batteryislow,and connectType- Ccable to5VUSB
DC adapter tocharge, LEDwill light, andwill gooff when fully charged.

4
Micro SDCard/USB drive
For file safety,it isbesttoempty and format the M icroSDcardand USB drivebefore
using. SupportFAT32,exFAT (doesnotsupportNTFS),MAX 64GB.
Itisnotrecomm ended toconnectM icroSDcardand USB driveat the sametime.
SwitchMODEs
Poweron, default in RECORD mode, and pressMODEbuttoncan switchtoPLAYBACK
mode.
UnderPLAYBACKm ode, ifduring playingmusicfiles,youcannotswitchmode directly.
Pleasepress PLAY buttontostopplaying, thenpress MODE buttontoswitchmode.
The MODEswitching sequenceis:RECORD mode--- PLAYBACKm ode (Play musicin
USB drive) --- PLAYBACK mode (Play music in MicroSDcard).
StartWork
RECORD MODE-PlayandRecordBluetoothorLineIn
Audio
Keep press POWER buttontopowerondevice, andit isin the default RECORD MODE.
Youcan play and recordBluetoothor Line in audio.
Blue Bluetooth LEDwill fastflash, anddeviceistopairingBluetooth.Pleaseset the
Bluetoothofyouraudiosourcedevice, likeyoursmartphone, andfind thedevicename

5
ezcap AudioDigiBT,and successfully paired, LEDison. Play themusicor video,and
youwill listenthe sound from ezcap221 AudioDigiBT,and LEDwill slowflash. Youalso
can press PLAY buttonofdevicetoplay orstopplaying, and press PREVIOUS or NEXT
buttontoplay thepreviousor next file. (M aybe youneed toset the audiosource
device)
Plug M icroSDcardor USB driveintothe slot, and wait afewseconds,then press
RECORD buttontostartrecording, the REC/PLAYLEDfastflashes.Pressagain tostop
recording, and the recorded fileswill be savedin M icroSDcardorUSB driveyou
plugged into.
Use3.5mm audiocable toconnectaudiodevice(SuchasCDplayer,Cassetteplayer)
and LIN E IN portofezcap221 AudioDigiBT,andyouwill hearthe sound.
Pressing
PLAY buttoncan mutethe speaker,but cannotreally stopthe playing. Press RECORD
buttontostartrecording,the REC/PLAYLEDfastflashes.Pressagain tostoprecording,
and the recorded fileswillbe saved inM icroSDcardor USB driveyouplugged into.
Note:
1,The 3.5mm audiocableisnotincluded, pleasecheckthe accessoriesofyouraudio
sourcedeviceor buy it yourself.
2,ezcap221 AudioDigiBTwill play the musicinput from LINEIN when youplay the
Bluetoothmusicand plugaudiocable intoLINEIN port. And youcannotplayBluetooth
music until un-plug cablefrom LINE IN port.
3,During recording, devicewill createa DIGIBT folderin the storage, and all recorded

6
fileswill be saved inthe form offile name AD0001.mp3.
4，Thisdevicecan be connected totwoBluetoothtransmitting devicesat thesametime,
but it can only play theaudioinput from one ofthem.Ifthe playing Bluetooth
transmitting deviceispaused, the devicewill autom atically play the audioinput from
another one ofthem.
PLAYBACK MODE - PlayRecordedFilesinStorage
Press MODE buttontoswitchRECORD MODEtoPLAYBACKMODE.ezcap221
AudioDigiBT will automatically play the recorded filesin USB driveor M icroSDcard.
Note:
1,During playing, youcannotpress MODE buttontoswitchmode.Pleasepress PLAY
buttontostopplaying, then press MODE buttontoswitchmode.
2,Ifyouplugged USB driveand M icroSDcardatthe sametime, devicewill play the
music filesin USB drive.
3,The devicecannotplaymusicfilesthat arenotinthe DIGIBT folder.And ifthereisno
DIGIBT folderin the storage and thereisnoplayablemusicfilein thefolder,itwill cause
the mode switchtofail. Needtounplug the storage tosolvethe problem.
4,Devicealsocan play other music files,but pleasecopy themin DIGIBT folder.
Specifications

7
Interface USB 2.0
Audio Input Bluetooth,3.5mm TRSaudiojack
Audio Output Speaker,3.5mm TRSearphone jack
UserInterface
Button: POWER/MODE,PREVIOUS, NEXT,VOLUM E - , VOLUM E + ,PLAY,
RECORD.StatusindicatorLEDs
StorageMedia
M icroSDcardand USB drive, supports FAT32 and exFAT,doesnot
supportNTFS format, Max64GB.
Record Format .mp3
Record Quality 160kbps
Record File About 1.2MB/Minute, 70M B/Hour
Play Format mp3,ape, flac,wav,wma
Speaker 4Ω3W x1
WorkingTime
About 2 hourstocharge separately, about 5 hours for fully charged
recording (Related toplaybackvolume)
Power Supply
1200mAh18650 lithiumbatteryinside, Type-C toUSB power cable (Not
include 5Vpower adapter)
Dimensions 178(L) ×60(W) ×70(H)mm

ezcap221
牙音
音乐录制音箱
说明书
音箱

感谢您购买 ezcap221 AudioDigiBT 蓝牙音乐录制音箱。 请在使用前阅读本手册并将其保存在安全的地方
以备将来参考。
你可以使用这台机器：
将来自蓝牙或音频线路输入的音频录制为数字 mp3 文件并保存在 TF 卡或 U盘中。
播放蓝牙音乐、音频线路输入音乐、TF 卡或 U盘里的音乐文件。
概览
包装内容
ezcap221AudioDigiBT 蓝牙音乐录制音箱 x1, 说明书 x1,Type C 转USB-A 充电线 x1
产品示意图及连接

1、扬声器
内置扬声器，可以直接听音乐。
2、电源键：长按开机，再
次长按
模式
键：在蓝牙和线路播放和录音
切换。
3、蓝色蓝牙 LED 指灯，快闪
：
4、上一首
按键，按下可播放上一个音
5、下一首按键，
按下播放下一
6、音量减低键，按下可减低
音
音乐。
长按
关机。
和录音模式（
录制模式）和U盘和 TF 卡播放模式（
回
：
蓝牙配对；常亮：蓝牙配对成功；慢闪：
蓝牙播放。
音乐文件。
下一
个音乐文件。
音量。
回
放模式）之间
放。

7、红色充电指 灯。常亮：正在充电；闪烁：电池电量不足；关闭：电池电量正常，或完全充电。
8、音量增大键，按下可增大音量，达到最高音量时会有提 音。
9、播放/停止键，按下开始播放音乐，再按下停止播放。
10、录音/播放指 灯 绿色录音播放 LED。快闪：录制音频；慢闪：播放 U盘或 TF 卡中的音频文件。
11、录制/停止键，按下开始录音，再按下停止录音并将文件保存在 U盘或 TF 卡中。
12、DC5V 通过 USB-C（Type-C）线提供 5V/1A 直流电源给电池充电
13、连接耳机听音乐（3.5mm TRS 插孔），扬声器将静音。
14、LINE IN 连接CD 播放机等音源设备的音频输出口进行播放或录音。 （3.5 毫米 TRS 插孔）
15、USB 插入U盘播放音乐，或保存录制的音乐文件。
16、M icroSD 插入TF 卡播放音乐或保存录制的音乐文件。
电源&充电
电池电量低时红色充电指 灯闪烁，将 Type-C 线连接到5VUSB DC 适配器进行充电，LED 会常亮，充
满电后会熄灭。
TF 卡/ U 盘
为了文件安全，最好在使用前清空并格式化TF 卡和 U 盘。支持 FAT32、exFAT（不支持 NTFS），最大 64GB。
不建议同时连接TF 卡和 U 盘。
切换模式
开机，默认为录制模式，按模式键可以切换到回放模式。
在回放模式下，如果在播放音乐文件时，不能直接切换模式。请按回放键停止播放，然后按模式键切换模式。
模式切换顺序为：录制模式---回放模式（播放 U盘音乐）-- - 回放模式（播放 TF 卡音乐）。

开始工作
录制模式 - 播放和录制 牙或线路输入音频
长按电源键开机，设备处于默认录制模式。您可以播放和录制蓝牙或线路输入音频。
蓝色蓝牙 LED 将快速闪烁，设备正在配对蓝牙。请设置您的音源设备的蓝牙，例如您的智能手机，找到设
备名-ezcapAudioDigiBT，配对成功，LED 灯常亮。播放音乐或视频，您 会 听到ezcap221 AudioDigiBT
音箱输出的声音，LED 会慢闪。您也可以按设备的播放按钮播放或停止播放，按上一首或下一首按钮播放上
一个或下一个文件。 （可能需要设置音源设备）
将TF 卡或 U 盘插入插槽，等待几秒钟，然后按录制键开始录制，REC/PLAYLED 快速闪烁。再次按下停
止录音，录音文件将保存在您插入的 TF 卡或 U 盘中。
使用 3.5mm 音频线连接音频设备（ 如CD 播放器、卡 带播放器）和ezcap221 AudioDigiBT 的LINEIN
端口，您将听到声音。按 播放键可以使扬声器静音，但不能真正停止播放。按 录制键开始录音，REC/PLAYLED
快闪。再次按下停止录音，录音文件将保存在您插入的 TF 卡或 U 盘中。
注意：
1、不包含 3.5mm 音频线，请查看您的音源设备配件或自行购买。
2、ezcap221 AudioDigiBT 在播放蓝牙音乐时，将音频线插入LINEIN 接口，即可播放 LINEIN 输入的音
乐。除非从 LINE IN 端口拔下电缆，否则您无法播放蓝牙音乐。
3、录音过程中，设备会在存储器中创建一个 DIGIBT 文件夹，所有录音文件将以文件名AD0001.mp3 的
形式保存。
4，本设备可以同时连接两台蓝牙发射设备，但是只能播放其中一台输入的音频，如果正在播放的蓝牙发射
设备暂停播放，本设备就会自动播放另一台蓝牙发射设备输入的音频

回放模式 - 播放存储中的录制文件
按模式按钮将记录模式切换到回放模式。 ezcap221 AudioDigiBT 会自动播放 U 盘或 TF 卡中录制的文件。
注意：
1、播放过程中不能按模式键切换模式。请按播放键停止播放，然后按模式键切换模式。
2、如果同时插入U盘和 TF 卡，设备将播放 U盘中的音乐文件。
3、设备无法播放不在DIGIBT 文件夹中的音乐文件。如果存储器中没有DIGIBT 文件夹和可播放音乐文件，
则可能会导致模式切换失败。需要拔掉存储器才能解决问题。
4、设备也可以播放其他音乐文件，但请将它们复制到DIGIBT 文件夹中。
规格参数
接口 USB 2.0
音频输入 蓝牙，3.5 毫米 TRS 音频插孔
音频输出 扬声器，3.5mm TRS 耳机插孔
用户界面 按键：电源/模式、上一首、下一首、音量-、音量+、播放、录制。 状态指灯
存储介质 TF 卡和 U 盘，支持 FAT32 和exFAT，不支持 NTFS 格式，最大 64GB。
记录格式 .mp3
录音质量 160kbps
录制文件 约1.2M B/ 分钟，70MB/ 小时
播放格式 mp3,ape, flac,wav,wma
喇叭 4Ω3W x1
工作时间 单独充电约2小时，满电可录音约5小时（与播放音量有关）

电源 内置 1200m Ah18650 锂电池，Type-C 转USB 电源线（不含5V 电源适配器）
尺寸 178(长) ×60(宽) ×70(高)mm
