Fagor S2 User manual

CABEZAS Y CAMBIO DE LABIOS: S2/SV2
READER HEADS AND CHANGE LIPS: S2/SV2
MANUAL DE INSTALACION / INSTALLATION MANUAL
Manual Code: 14400240
Manual Version: 1911

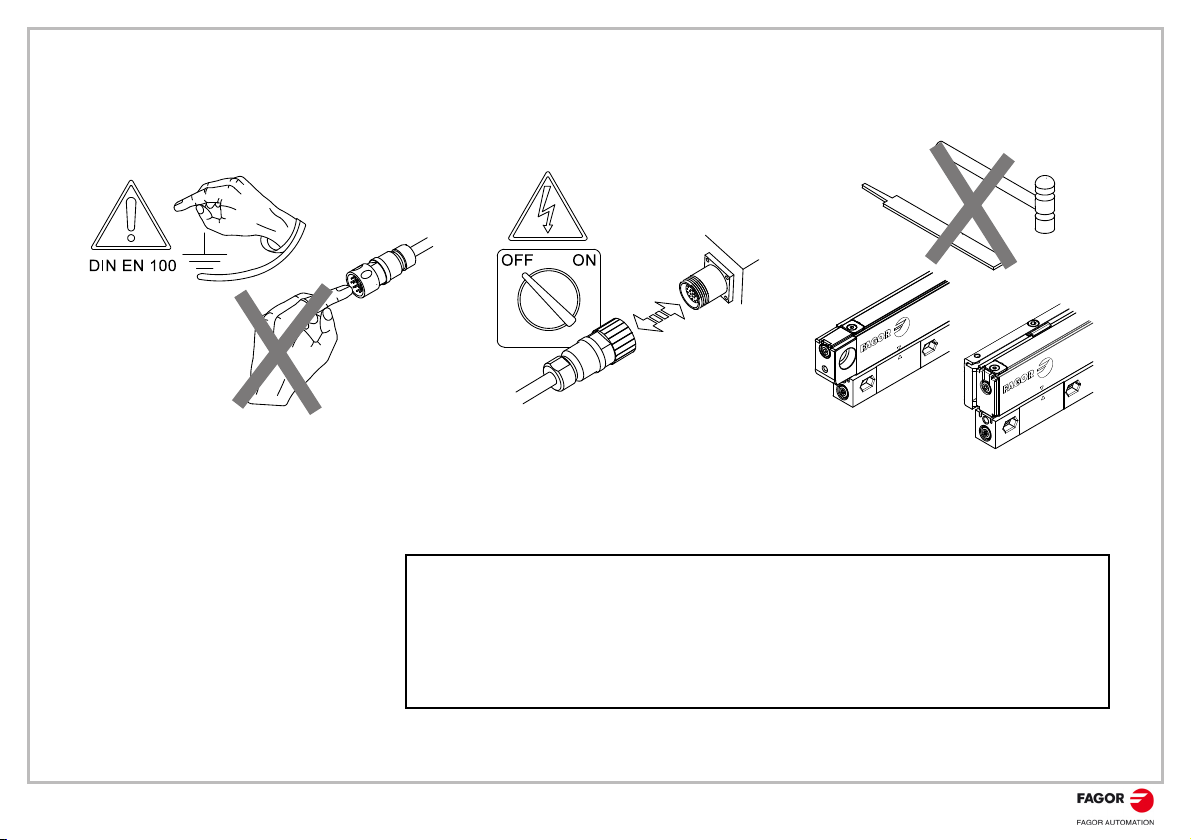

Precaución / Caution
S2/SV2 - v1911 - página / page 1/12
NOTA IMPORTANTE
Si es usted propietario de un modelo más antiguo de regla al descrito en este manual, podrá
encontrar información complementaria al proceso descrito en los anexos 1 y 2 del manual.
IMPORTANT NOTE
If you are the owner of an older encoder model than what is described in this manual, you will find
supplementary information for the process described in appendixes 1 and 2 of the manual.

S2/SV2 - v1911 - página / page 2/12
- Soltar la cabeza lectora (1) y los tacos de la regla (2).
- Dismount the reader head (1) and the encoder end caps (2).
Modelo S2
S2 model
SW = tamaño de la llave hexagonal / size of the hex wrench
T = tamaño de la llave torx / size of the torque wrench
Modelo SV2
SV2 model

S2/SV2 - v1911 - página / page 3/12

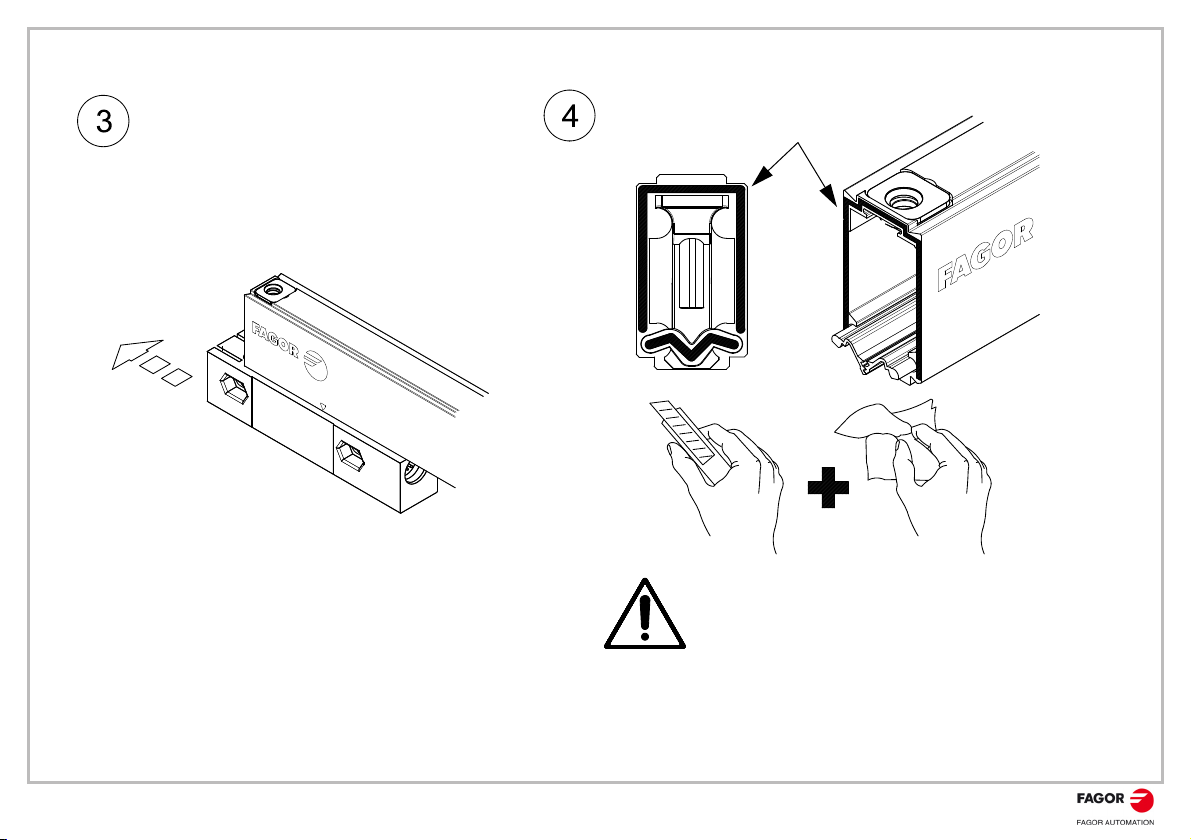

- Sacar la cabeza lectora de la regla (3).
- Limpiar bien los restos de silicona (4) que quedan tanto en el taco
como en el perfil.
Al limpiar la silicona, tener especial cuidado de que no
entre ningún tipo de suciedad al interior de la regla.
When cleaning the silicone, be especially careful that no
dirt gets inside the encoder.
Zonas de restos de silicona
Areas with silicone residue
- Remove the reader head from the encoder (3).
- Carefully clean the silicone residue (4) that remains on both the end
cap and the profile.

S2/SV2 - v1911 - página / page 4/12
- Inspeccionar el estado de la regla (5).
IMPORTANTE ANTES DE SUSTITUIR LA CABEZA:
a. Revisar el estado de los labios de cierre del perfil en toda la longitud
de la regla (L).
a.1. En caso de suciedad se recomienda sacarlas, limpiarlas con
Isopropanol y volver a engrasarlas (puntos 6, 8 y 9 del manual).
a.2. En caso de deterioro se deben de pedir nuevas a Fagor y
cambiarlas (puntos 6, 9 y 10 del manual).
b. Revisar el estado del interior de la regla y en caso de suciedad se
debe de limpiar con Isopropanol y algún papel sin pelusa (punto 7).
- Si no se sustituyen saltar al punto 11.
IMPORTANT BEFORE REPLACING THE HEAD:
a. Inspect the condition of the profile sealing lips along the entire
length of the encoder (L).
a.1. If dirty, it is recommended to remove them, clean them with
isopropyl alcohol and regrease them (points 6, 8 and 9 of the
manual).
a.2. If worn, they must be replaced with new ones ordered from
Fagor (points 6, 9 and 10 of the manual).
b. Inspect the condition of the interior of the encoder and if dirty, clean
with isopropyl alcohol and lint-free paper (point 7).
- If not replacing them, skip to point 11.
- Inspect the condition of the encoder (5).

S2/SV2 - v1911 - página / page 5/12

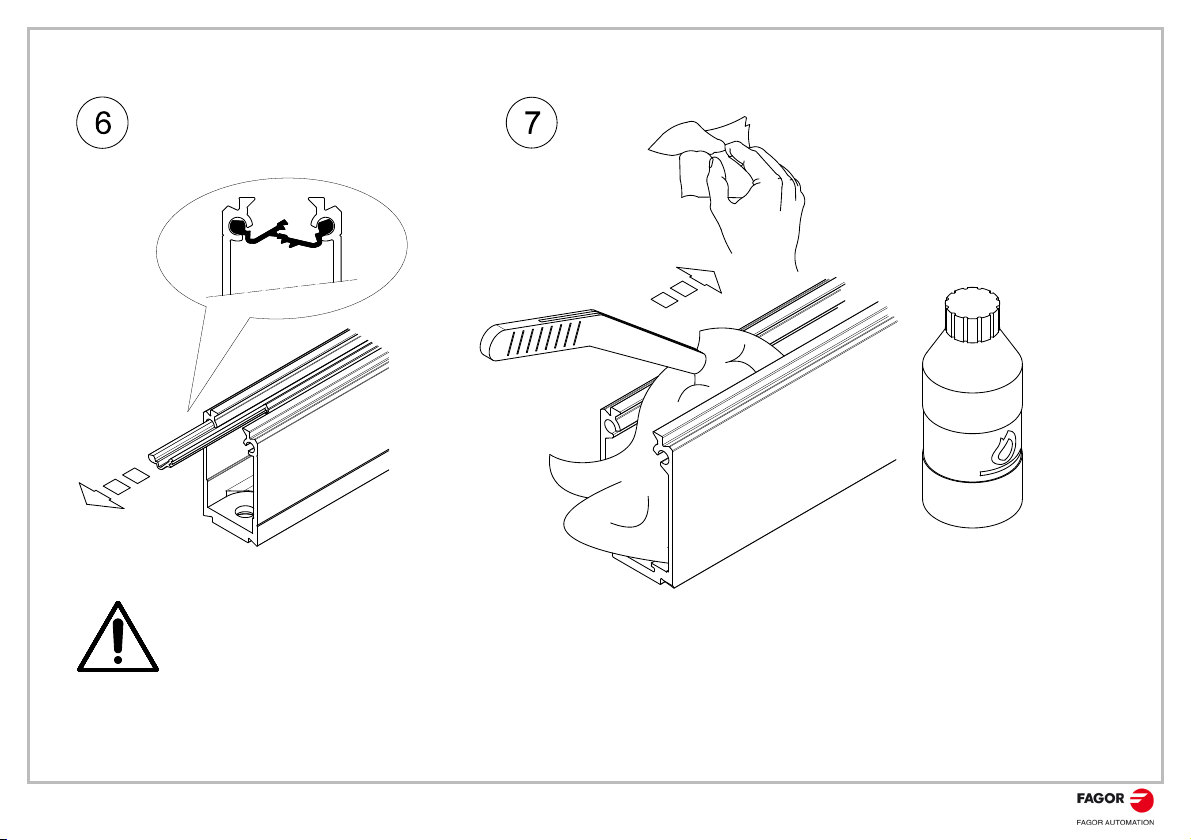

- Sacar los labios de cierre (6) y limpiar la regla si procede (7).
- Remove the sealing lips (6) and clean the encoder, if necessary (7).
Para poder sustituir los labios de cierre se deben de
desmontar ambos tacos.
To replace the sealing lips, remove both end caps.
ISOPROPYL
ALCOHOL

S2/SV2 - v1911 - página / page 6/12
UNISILKON
TKM 1011
- Limpiar los labios de cierre con Isopropanol si se van a reutilizar (8).
- Engrasar los labios (9) y ajustarlos en la regla (10).
- Montar la cabeza lectora (11).
Modelo / model S2 = 3.5 mm
Modelo / model Sv2 = 2 mm
Entrada de aire
Air input
- Clean the sealing lips with isopropyl alcohol if they will be reused (8).
- Grease the lips (9) and fit them into the encoder (10).
- Mounting the reader head (11).
Si se quiere presurizar la regla para lograr una
protección IP64 la cabeza dispone de una
entrada de aire.
The head has an air intake, in case we wish to
pressurize the encoder in order to achieve
IP64 protection.

S2/SV2 - v1911 - página / page 7/12
Cordón de silicona en
el contorno marcado
Silicone bead around
the marked contour
Llenar de silicona
Fill with silicone
Utilizar silicona de poliuretano 3M 525.
Use 3M 525 polyurethane silicone.
Modelo S
S model
Presionar al montar
Press when mounting
Modelo SV
SV model
Presionar al montar
Press when mounting
Presionar el taco contra el
perfil de aluminio
Press the end cap against
the aluminum profile.
Utilizar una superficie plana para montar
ambas superficies al ras (solo modelo S).
Use a flat surface to mount both surfaces
so that they are level (only model S).
- Aplicar silicona en los tacos (12) y volver a montar los tacos de la regla (13).
- Limpiar bien los restos de silicona.
Pa = par de apriete / tightening torque
- Apply silicone on the end caps (12) and re-mount the encoder end caps (13).
- Carefully clean the silicone residue.
Vista A / A view
Vista A / A view

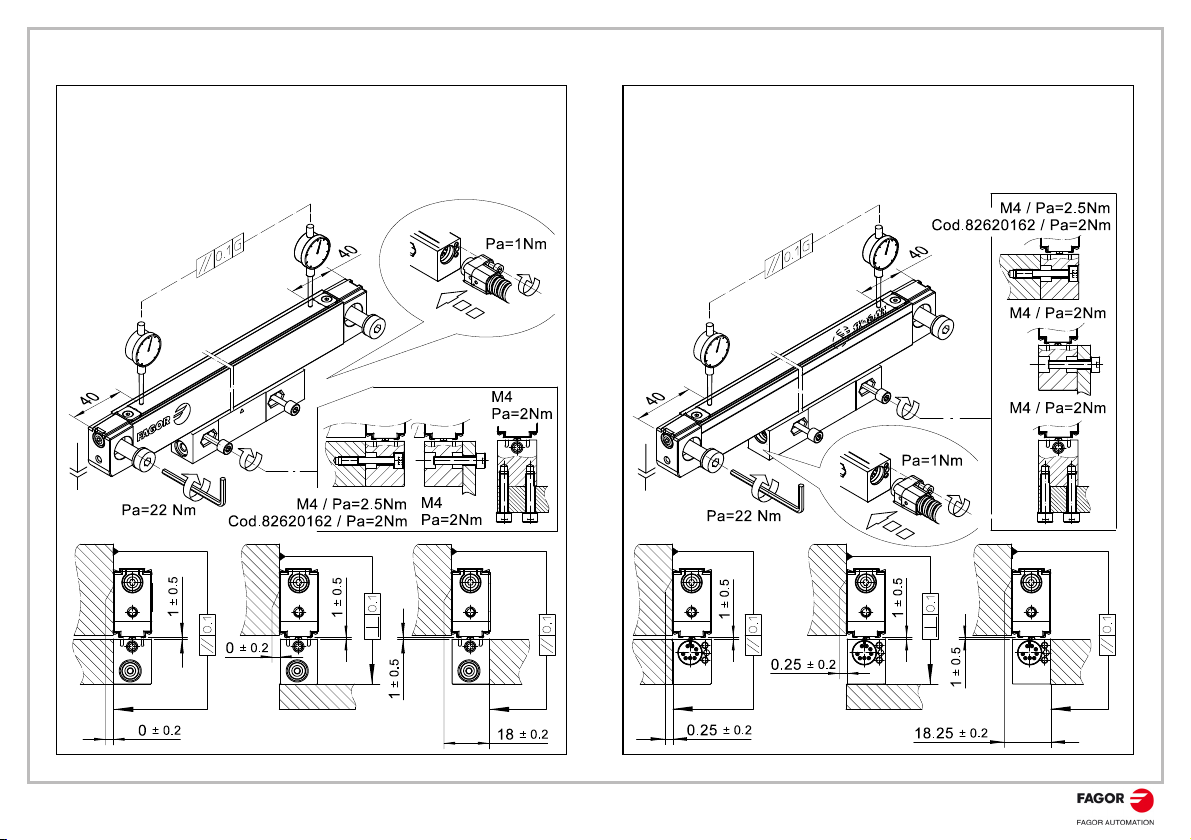

Posibilidades de montaje y tolerancias / Mounting options and tolerances
S2/SV2 - v1911 - página / page 8/12
Modelo S2 - Montaje recomendado
S2 model - Recommended mounting
Modelo S2 - Montaje opcional
S2 Model - Optional mounting

Posibilidades de montaje y tolerancias / Mounting options and tolerances
S2/SV2 - v1911 - página / page 9/12
Modelo SV2 / SV2 model

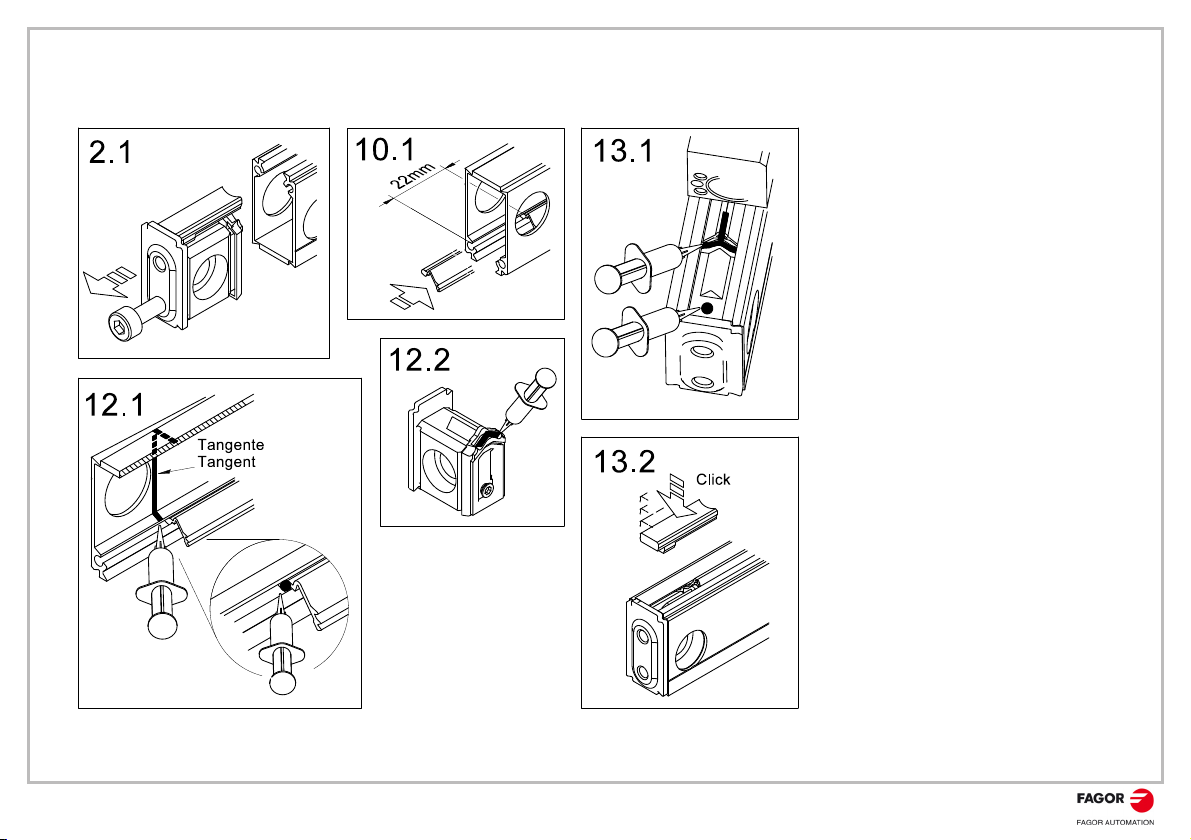

ANEXO 1 - Modelo S / APPENDIX 1 - S model
S2/SV2 - v1911 - página / page 10/12
2.1 El taco de la regla se saca con la
ayuda de un tornillo.
10.1 Distancia a la que hay que dejar los
labios de cierre.
12.1 Modo en el que hay que aplicar un
cordón de silicona y un punto en el
interior de la regla.
12.2 Cordón de silicona a aplicar al taco.
13.1 Silicona a aplicar con el taco montado.
13.2 Cierre del conjunto.
2.1 The encoder end cap is removed with
the aid of a screw.
10.1 Distance at which to position the
closing lips.
12.1 How to apply a silicone bead and a
drop inside the encoder.
12.2 Silicone bead to apply to the end cap.
13.1 Silicone to apply once the end cap has
been mounted.
13.2 Closing the assembly.

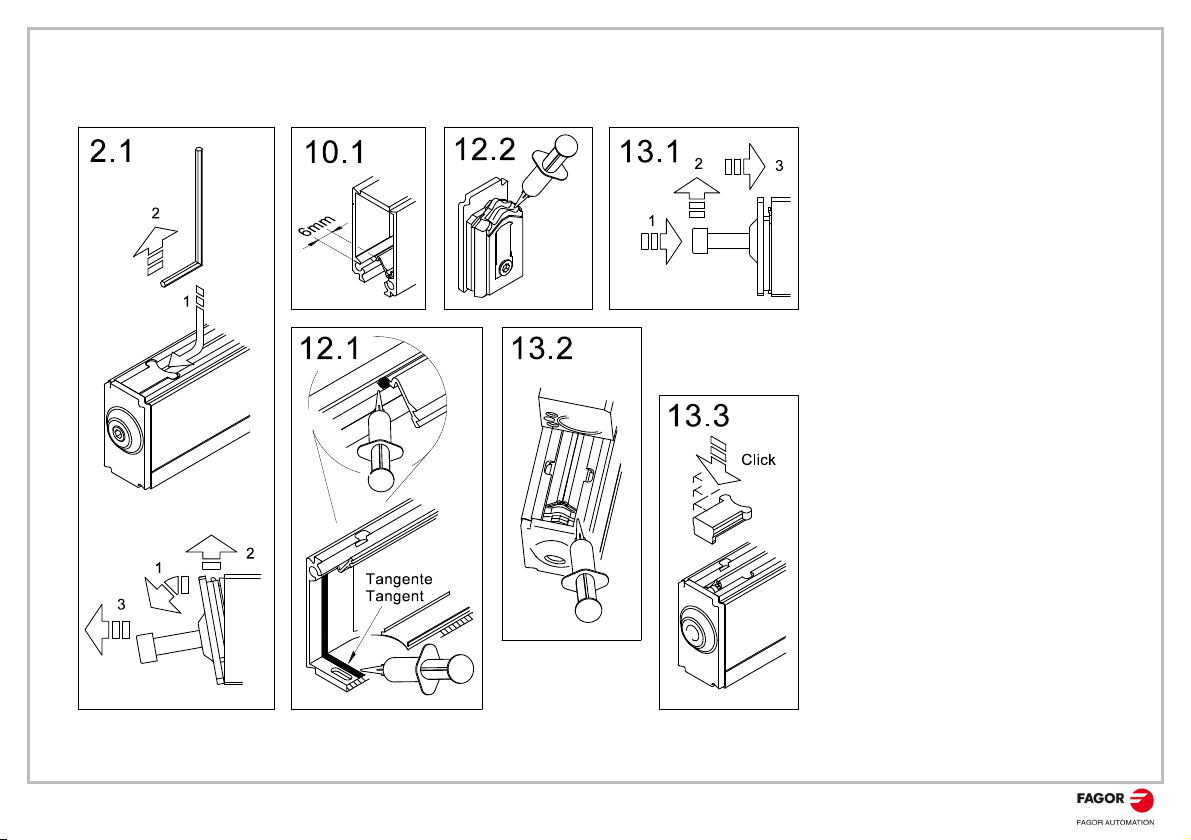

ANEXO 2 - Modelo SV / APPENDIX 2 - SV model
S2/SV2 - v1911 - página / page 11/12
2.1 La tapa de la regla se saca con la
ayuda de una llave allen o pieza
similar. La tapa se sacará con la ayuda
de un tornillo.
10.1 Distancia a la que hay que dejar los
labios de cierre.
12.1 Modo en el que hay que aplicar un
cordón de silicona y un punto en el
interior de la regla.
12.2 Cordón de silicona a aplicar a la tapa.
13.1 Modo de meter la tapa.
13.2 Silicona a aplicar con la tapa montada.
13.3 Cierre del conjunto.
2.1 The encoder cover is removed with the
help of an Allen wrench or other similar
tool. The cover will be removed with the
aid of a screw.
10.1 Distance at which to position the
closing lips.
12.1 How to apply a silicone bead and a
drop inside the encoder.
12.2 Silicone bead to apply to the cover.
13.1 How to mount the cover.
13.2 Silicone to apply once the cover has
been mounted.
13.3 Closing the assembly.

Condiciones de garantía / Warranty terms
Declaración de conformidad / Declaration of conformity
Las condiciones de garantía de este producto están disponibles en la zona de descargas del sitio web corporativo de FAGOR.
http://www.fagorautomation.com. (Tipo de fichero: Condiciones generales de venta-Garantía).
The warranty conditions for this product are available in the downloads section of FAGOR’s corporate website at http://www.fagorautomation.com.
(Type of file: General Terms and Conditions of Purchase - Warranty).
La declaración de conformidad de este producto está disponible en la zona de descargas del sitio web corporativo de FAGOR.
http://www.fagorautomation.com. (Tipo de fichero: Declaración de conformidad).
The declaration of conformity for this product is available in the downloads section of FAGOR’S corporate website at http://www.fagorautomation.com.
(Type of file: Declaration of conformity).
