Manual de instalación y uso del aparato
Manuel d’installation et d’utilisation de l’appareil
Manual de intalação e utilização do aparelho
User installation and operation manual
CERTIFICA O E GARANTIA / CERTIFICAT E GARANTIE
CERTIFICA O E GARANTIA / WARRANTY CERTIFICATE
Antes de instalar y usar el aparato lea cuidadosamente el manual de instrucciones
Avant d’installer et d’utiliser l’appareil, lisez attentivement ce manuel d’utilisation
Antes de instalar e utilizar o aparelho leia cuidadosamente o manual de instruções
Before installing and use of the appliance please read carefully the instruction book
CO .: kg.
N.:
Pendant un délai de SIX MOIS à compter de la date de réception de cet appareil, le titulaire de la garantie aura
droit à la réparation totalement gratuite des vices ou défauts de fabrication et aux dommages et intérêts éventuelle-
ment occasionnés. Si la réparation effectuée ne s’avère pas satisfaisante et si l’appareil ne se trouve pas en condi-
tions optimales pour répondre à l’usage auquel il est destiné, le titulaire de la garantie aura droit au remplacement
de l’appareil par un autre aux caractéristiques identiques ou au remboursement du prix réglé.
Outre la garantie établie ci-dessus, le GARANT, pendant les SIX MOIS postérieurs à la date d’échéance de la pré-
sente garantie, assure au titulaire de la garantie la gratuité des pièces de rechange, uniquement le coût de dépla-
cement et de la main d’œuvre seront à la charge du client.
Sont exclus de cette garantie les pannes causées par une utilisation ou installation non conforme aux instructions,
par une énergie ou combustible inadéquats ou par la manipulation de l’appareil par du personnel technique non
agréé par le GARANT. Uniquement dans de tels cas, le coût total de la réparation sera à la charge du client.
Cette garantie ne couvre pas les pannes causées par force majeure (phénomènes atmosphériques ou géologi-
ques), ni ceux causés par une installation incorrecte ou hors de la légalité (voltage, pression de gaz ou d’eau non
conforme aux normes en vigueur).
La manipulation de la Plaque Signalétique de l’appareil ou du contenu de ce Certificat, ainsi que l’intervention de
personnel non agréé, annule la présente Garantie.
À cet effet, ne sont pas considérés comme intervention : le désemballage, l’installation ou le débridage de l’appareil
par le client.
TRÈS IMPORTANT : POUR L’APPLICATION DE CETTE GARANTIE, IL EST INDISPENSABLE QUE LE CLIENT
ACCRÉDITE, AUPRÈS DU SERVICE TECHNIQUE AGRÉÉ PAR LE GARANT, LA DATE D’ACHAT ET, LE CAS
ÉCHÉANT, DE RÉCEPTION PAR LA PRÉSENTATION DE LA FACTURE OFFICIELLE D’ACHAT DE L’APPAREIL ET, LE
CAS ÉCHÉANT, DU BULLETIN DE LIVRAISON, OU DU CERTIFICAT D’HABITABILITÉ DES LIEUX, POUR LES APPA-
REILS ÉLECTROMÉNAGERS LIVRÉS DANS DES IMMEUBLES DE NOUVELLE CONSTRUCTION.
Remarque : Tous nos Techniciens possèdent le carnet correspondant avalisé par L’ANPEL (Association Nationale des Fabricants d’Électromé-
nagers), qui les accrédite comme opérateurs du Service Officiel de la Marque. Vous avez tout intérêt à exiger leur identification.
Valable pour l’Espagne.
GARANT : Fagor Electrodomésticos, S. Coop. NIF F-20020517. Barrio San Andrés nº 18, Apartado 49. 20500
Mondragón-Gipuzkoa.
CONDITIONS DE GARANTIE
(VALABLE UNIQUEMENT EN ESPAGNE)
ER-0025 / 1 / 93
CGM-00 / 197
LAVE-LINGE
INSTALLATION ET MONTAGE
1DÉSEMBALLAGE ET DÉBRIDAGE DU LAVE LINGE
DÉSEMBALLAGE
DÉBRIDAGE
IMPORTANT
aDévissez les vis qui
maintiennent les tra-
verses en plastique
situées à l’arrière du
lave-linge.
bDévissez les 3 brides
métalliques d’immo-
bilisation de l’appa-
reil et retirez-les.
cRecouvrez les orifi-
ces avec les traver-
ses en plastique pré-
alablement retirées.
Conservez les brides mét lliques d’immobilis tion, elles vous seront utiles si vous devez
tr nsporter postérieurement votre pp reil.
a/c
b
33
Français

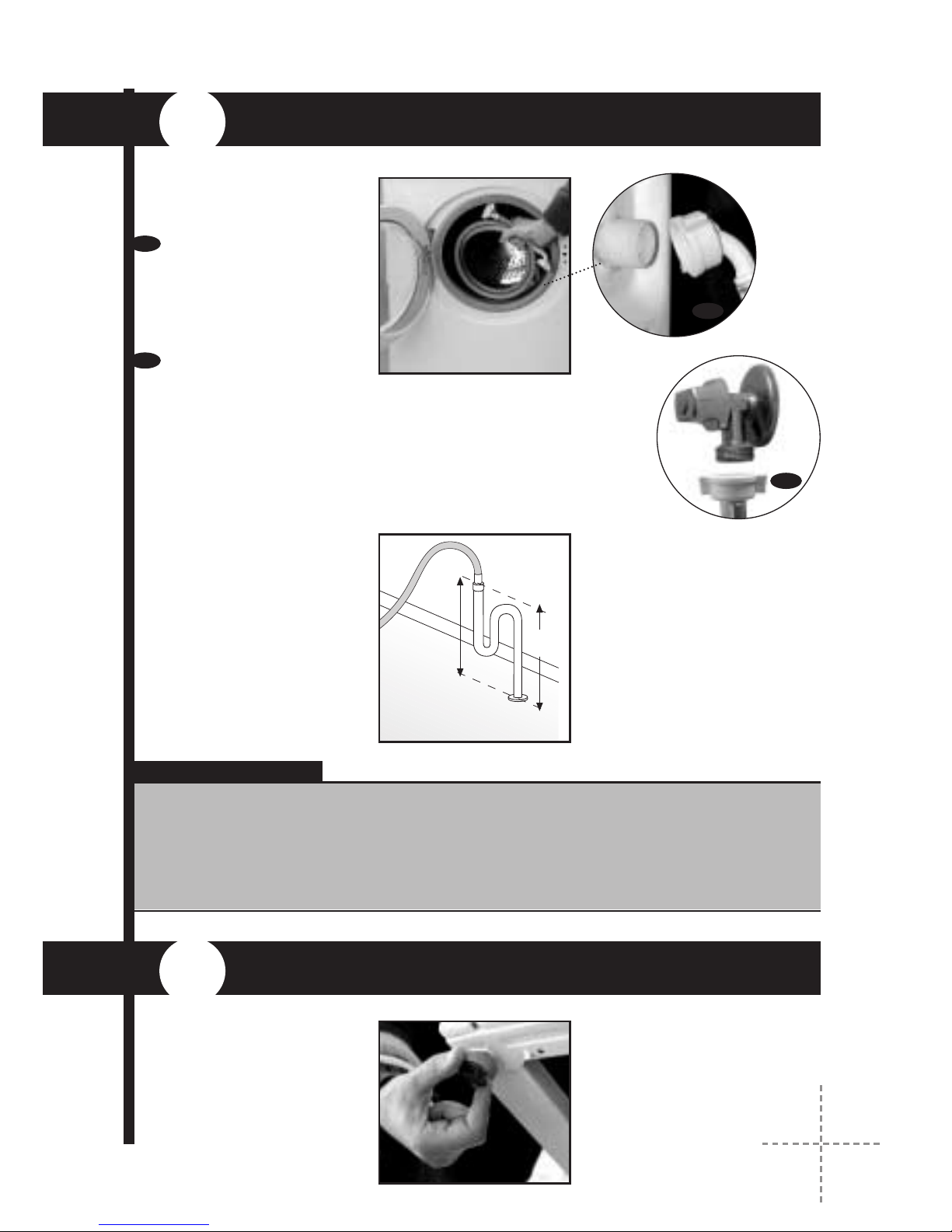

2RACCORDEMENT À LA CANALISATION D’EAU
3MISE À NIVEAU
Vous trouverez, à l’inté-
rieur du tambour, le tube
d’alimentation d’eau :
aRaccordez l’extrémi-
té coudée du tube à
l’entrée cannelée de
l’électrovanne, située
à l’arrière de l’appa-
reil.
bRaccordez l’autre
extrémité du tube à
la canalisation
d’eau. Veillez, ensui-
te, à bien serrer l’é-
crou de serrage.
Il est conseillé de rac-
corder le tuyau de
vidange à un conduit
d’évacuation situé à une
distance du sol compri-
se entre 50 et 70 cm.
Veillez à ce que le tuyau
de vidange ne soit ni
coincé, ni plié, ni pincé.
Mettez à niveau l’appareil
à l’aide des pieds régla-
bles, afin de réduire les
bruits et d’éviter le dépla-
cement du lave-linge pen-
dant le lavage.
max.
70 cm
min.
50 cm
IMPORTANT
Veillez à r ccorder correctement le coude du tuy u à l c n lis tion d’e u, fin d’éviter
tout risque d’inond tion.
Si votre l ve-linge permet le r ccordement à une entrée d’e u ch ude, br nchez le tube
c nnelé rouge u robinet d’e u ch ude et à l’électrov nne u filtre de couleur rouge.
a
b
4RACCORDEMENT ÉLECTRIQUE
5HABILLAGE
Il est possible de
recouvrir aisément la
porte du lave linge de
panneaux ou revête
ments décoratifs,
assortis aux meubles
de votre cuisine.
L’épaisseur de ces
panneaux d’habillage
ne pourra pas dépas-
ser les 5 mm.
aDesserrez les vis
des charnières et
démontez la porte
du lave-linge, en la
déplaçant latérale-
ment.
bRetirez le cadre de
protection inférieur,
en desserrant les
vis. Retirez le pan-
neau livré d’usine.
b
c
a
cInstallez le nouveau
revêtement, de 3 mm
ou d’épaisseur supé-
rieure. Installez les
revêtements infé-
rieurs à 3 mm sur le
panneau livré d’usi-
ne.
Remettez en place la
porte, munie du nouveau
panneau décoratif.
Ne jamais retirer la
plaque signalétique,
elle contient des infor
mations précieuses.
Consultez la plaque
signalétique, située sur
le hublot du lave-linge,
avant de procéder au
raccordement électri-
que. Vérifiez que la ten-
sion du secteur corres-
pond bien à celle men-
tionnée sur la plaque
signalétique. IMPORTANT
Veillez à bien br ncher votre l ve-linge à une prise reliée
à l terre.
L’inst ll tion électrique, l fiche, l prise de secteur, les
fusibles ou le disjoncteur utom tique et le compteur doi-
vent être c p bles de résister l puiss nce m xim le
mentionnée sur l pl que sign létique.
Si le cordon d’ liment tion est endomm gé, il doit être
ussitôt rempl cé p r un cordon ou ensemble spéci l
fourni p r le f bric nt ou p r son service près-vente.
35
Français
Vous avez également la
possibilité de régler la
hauteur de la porte
décorée, afin de l’alig-
ner aux autres meubles
de la cuisine.
aDesserrez les vis
des charnières et
démontez la porte
du lave-linge, en la
déplaçant latérale-
ment.
bRetirez le cadre de
protection inférieur,
en desserrant les
vis. Retirez le pan-
neau livré d’usine.
cLe bas de la porte
et le cadre de pro-
tection inférieur
sont divisés en 7
sections de 10 mm.
Découpez-les selon
vos besoins, pour
adapter le panneau
décoratif aux nou-
velles dimensions.
dMontez le panneau
décoratif, le cadre
de protection et
remettez en place
la porte.
a
c
c
c
b

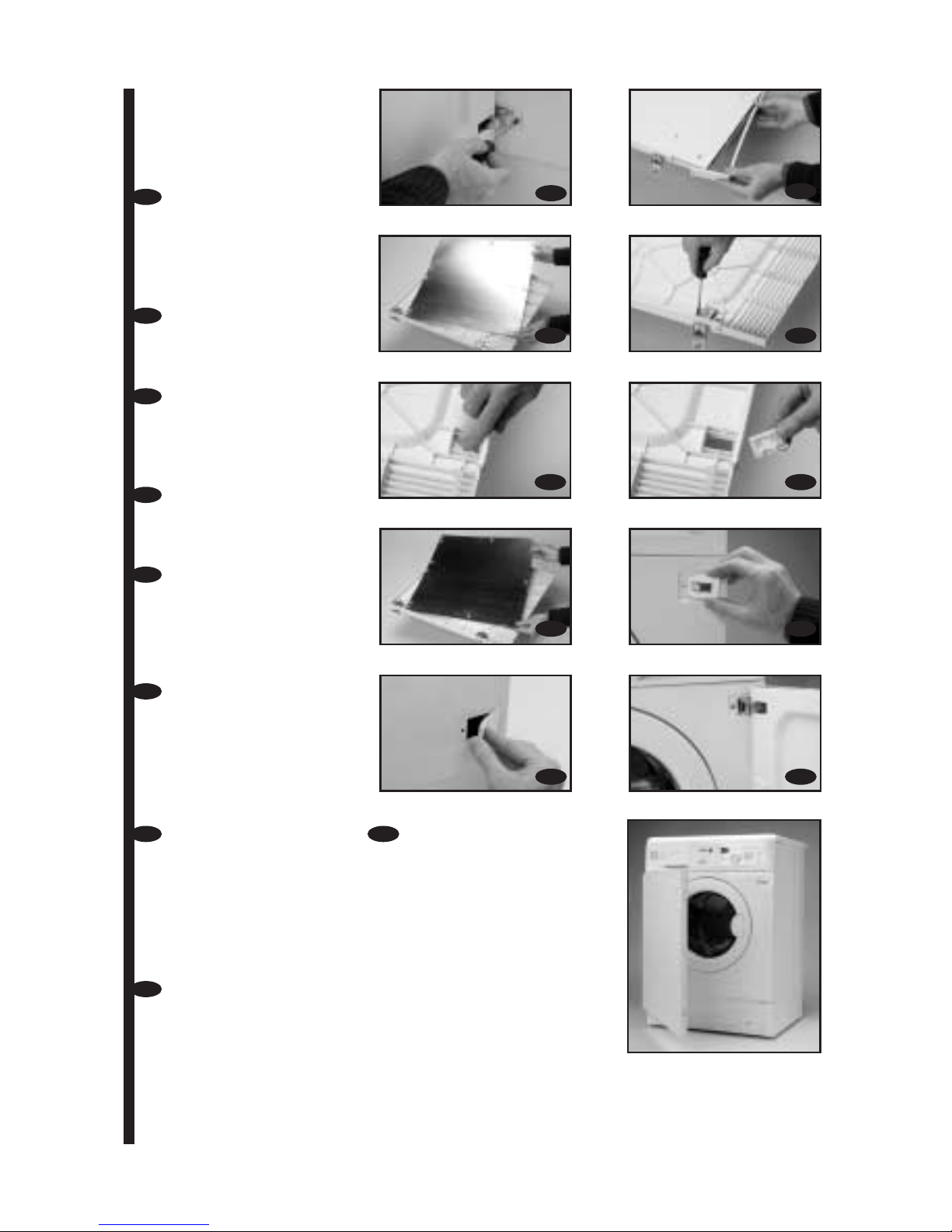

De plus, les lave-linge
Fagor vous permettent
de modifier le sens
d’ouverture de la
porte.
aDesserrez les vis
des charnières et
démontez la porte
du lave-linge, en la
déplaçant latérale-
ment.
bRetirez le cadre de
protection inférieur,
en desserrant les
vis.
cRetirez le panneau
livré d’usine, ainsi
que le capot inter-
ne, en desserrant
les vis de serrage.
dRetirez les charniè-
res, pour les insta-
ller de l’autre côté
de la porte.
eRetirez la protection
de la porte, pour
l’installer de l’autre
côté de la porte, à
la place des char-
nières.
fRemettez en place
le capot, le panne-
au de la porte et le
cadre de protection
inférieur, qui
accueilleront posté-
rieurement la porte.
gRetirez l’ancrage de
fermeture situé en
façade du lave-
linge, en desserrant
la vis de serrage et
installez-le à la
place de la charniè-
re supérieure.
hRetirez également
la butée d’arrêt et
installez-la à la
place de la charniè-
re inférieure.
ab
h i
c d
e
f g
e
iPour installer la porte
dans son nouvel
emplacement,
emboîtez les charniè-
res en déplaçant
latéralement la porte.
Serrez les vis.
37
Français
7ENTRETIEN PRÉALABLE
6MISE EN PLACE DU LAVE LINGE SOUS PLAN
Maintenant que votre
lave-linge est correcte-
ment installé, nous vous
conseillons de faire
tourner votre machine
sur le programme 5 à
60ºC, sans linge ni
détergent. Vous pourrez
ainsi vérifier l’installa-
tion, les raccords et la
vidange, tout en procé-
dant à un lavage com-
plet de l’intérieur de
l’appareil, avant de pro-
céder au premier lava-
ge de linge.
Vous avez la possibilité
d’installer le lave linge
sous le plan de travail
de votre cuisine.
S’il s’avère nécessaire
de changer le couvercle
de votre lave-linge,
demandez le capot de
protection au Service
d’Assistance Technique
(Tél. 902 10 50 10) et
procédez comme suit :
aDémontez le couver-
cle de votre lave-
linge en desserrant
les vis latérales et
poussez légèrement
le couvercle vers l’a-
rrière pour le retirer.
bRetirez les pièces de
fixation du couvercle
en desserrant les vis.
cInstallez et vissez le
capot de protection
du lave-linge, afin de
pouvoir introduire
l’appareil à l’empla-
cement souhaité.
Sélectionnez le
programme 5 à 60º C
Appuyez sur la touche
Marche/Arrêt
a b
c
UTILISATION DE L’APPAREIL ET CONSEILS PRATIQUES
PRÉPARATION DU LINGE AVANT LE LAVAGE
LAVE-LINGE
Triez le linge par
type de textile.
Nous vous conseillons
d’utiliser les program-
mes délicats pour les
textiles fragiles. Utilisez
pour les lainages les
programmes spéciale-
ment conçus pour laver
la laine.
1
Avant d’introduire le
linge dans le tambour,
veillez à bien vider les
poches. Les petits
objets risquent de bou-
cher la pompe de
vidange.
IMPORTANTEIMPORTANT
Vérifiez u pré l ble que vos l in ges peuvent être l vés en
m chine.
Vérifiez u pré l ble que votre linge peut être séché en m chine.
Séch ge tempér ture norm le
Séch ge b sse tempér ture
P s de séch ge en m chine
••
•
39
Français
2UTILISATION DU PRODUIT LESSIVIEL ET DES ADDITIFS

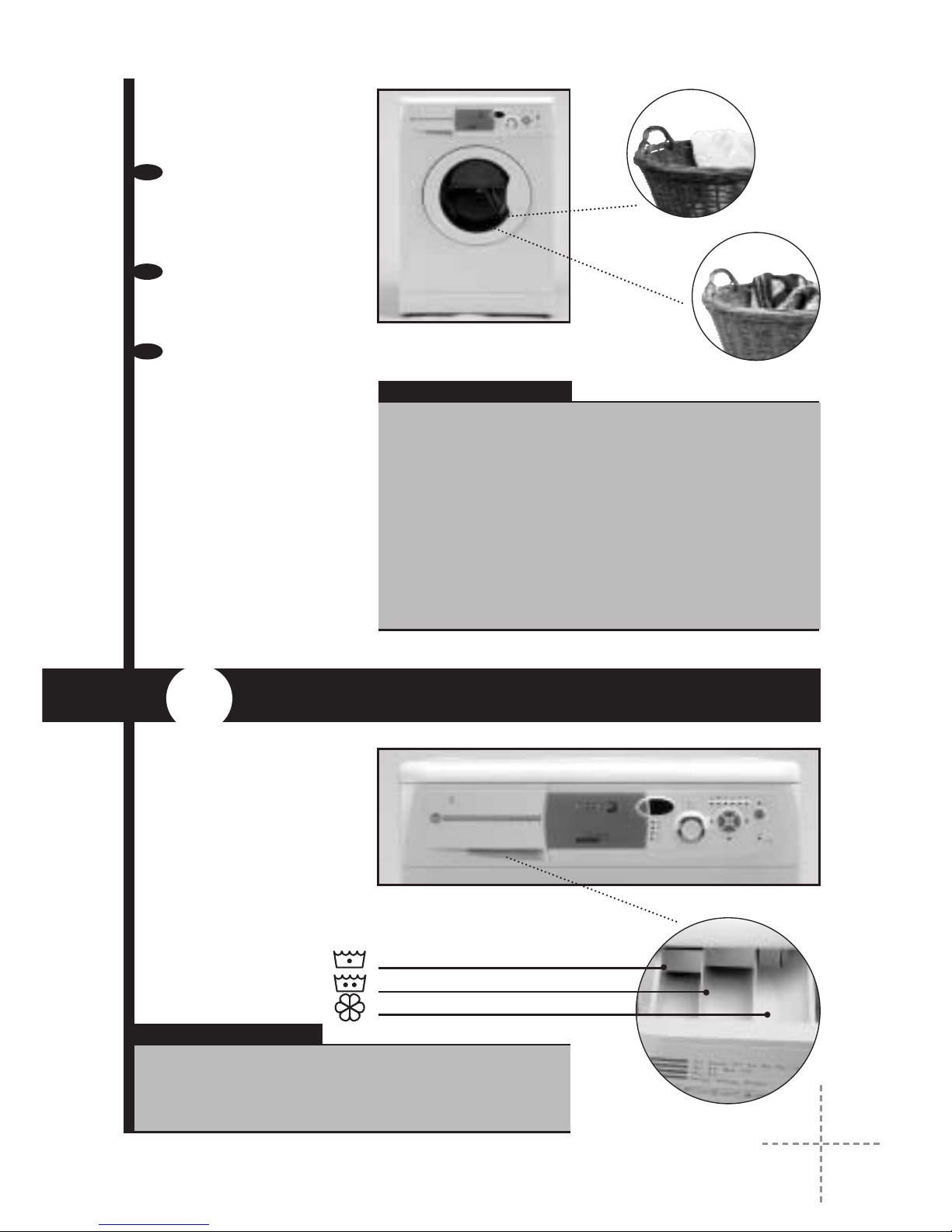

Triez les textiles
selon le degré de
salissure.
aUtilisez de préfé-
rence un program-
me court à l’eau
froide pour laver le
linge peu sale.
bUtilisez un pro-
gramme sans pré-
lavage pour laver le
linge pas trop sale.
cRéservez les pro-
grammes longs
avec prélavage
pour laver le linge
très sale.
Triez les textiles
selon leur cou
leur. Lavez séparé-
ment le linge blanc et
le linge de couleur.
Avant de procéder au
lavage, versez le pro-
duit lessiviel et les
additifs, le cas éché-
ant, dans les bacs à
produits correspon-
dants. Le bac à pro
duits de votre lave-
linge est divisé en 3
compartiments.
IMPORTANT
Il est recomm ndé de ch rger votre l ve-linge u
m ximum, fin d’économiser de l’e u et de l’énergie.
Nous vous conseillons de l ver ensemble, d ns l
mesure du possible, des pièces de linge de diffé
rentes dimensions, fin d’optimiser le l v ge et de
f voriser l rép rtition du linge à l’intérieur du t m-
bour lors de l’essor ge, réduisant ainsi les bruits
de la machine.
Comp rtiment Prél v ge
Comp rtiment L v ge
Comp rtiment Additif liquide ( ssoupliss nt…)
IMPORTANT
Les comp rtiments sont m rqués d’une ligne MAX,
qui indique le nive u m ximum de produit à ne p s
dép sser.
