INDEX / ÍNDICE / CONTENTS / INDICE

LAVADORA
INSTALACIÓN Y MONTAJE

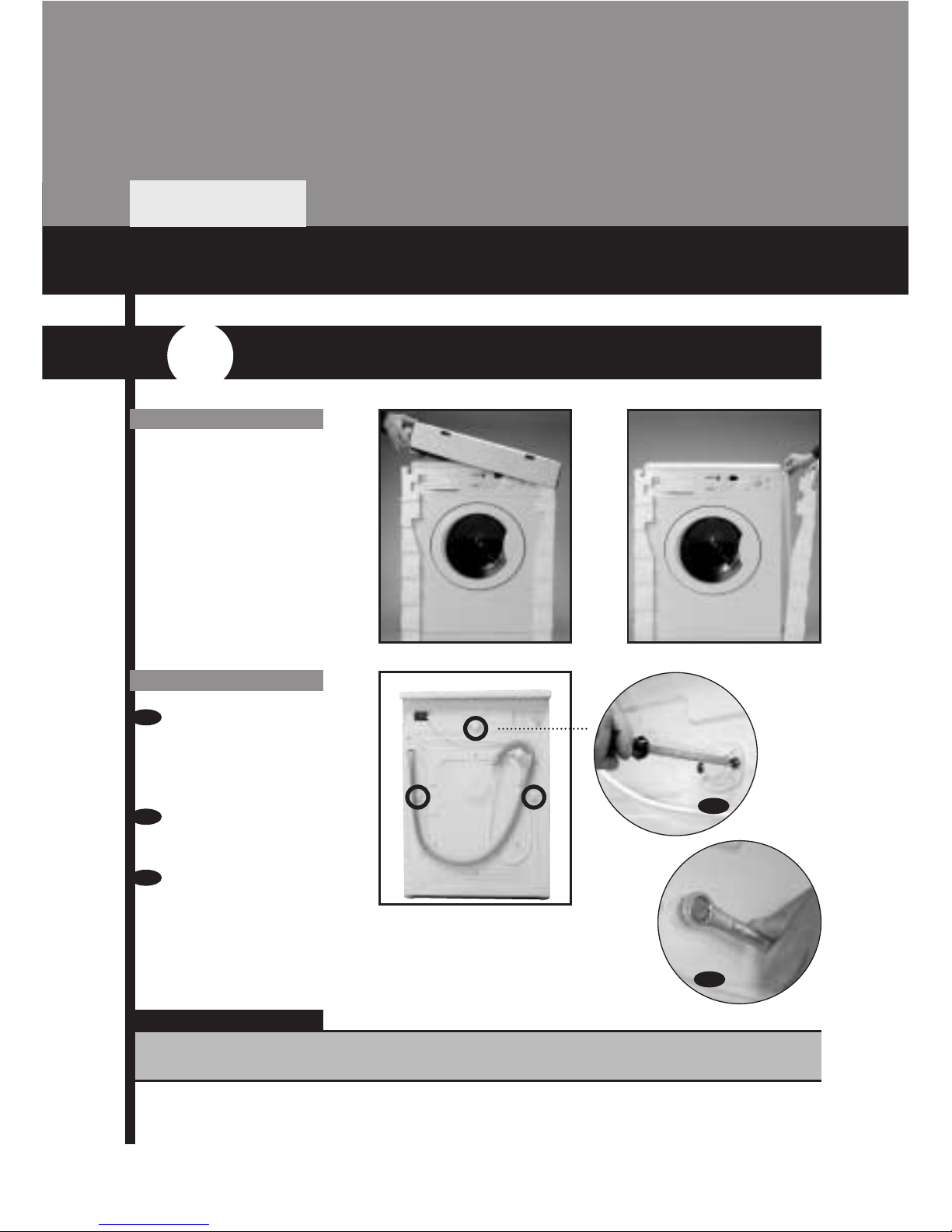

1DESEMBALADO Y DESBLOQUEO DE LA LAVADORA
DESEMBALADO
DESBLOQUEO
IMPORTANTE
aSuelte los tornillos
que sujetan las pla-
cas de plástico a la
parte posterior de la
lavadora.
bSuelte los 3 tornillos
de bloqueo y retíre-
los.
cCubra los agujeros
con las placas de
plástico anterior-
mente retiradas.
Guarde los tornillos de bloqueo en previsión de un posterior traslado.
a/c
b

77

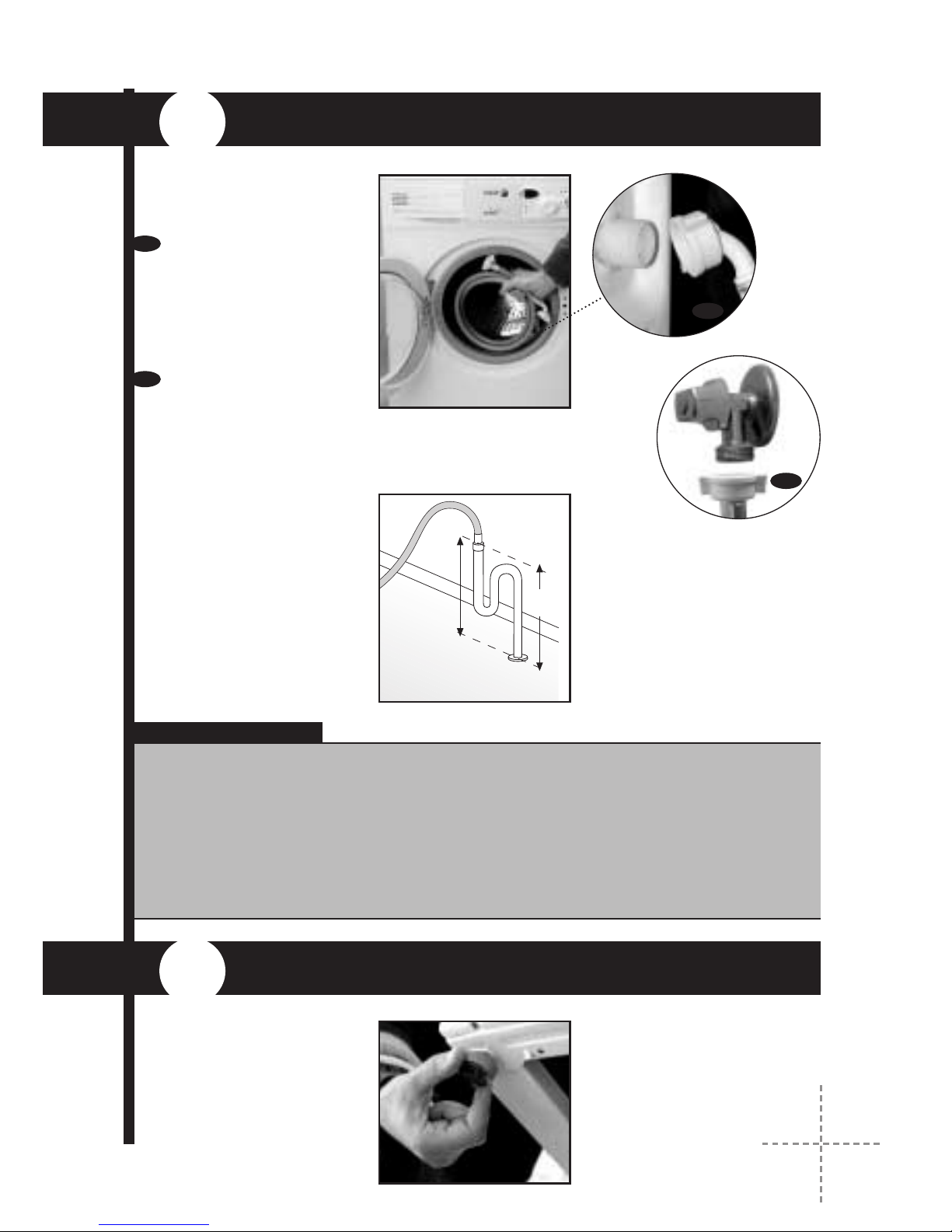

2CONEXIÓN A LA RED DE AGUA
3
En el interior del tambor
encontrará el conducto
de entrada de agua:
aConecte el extremo
acodado del con-
ducto en la entrada
roscada de la elec-
troválvula situada en
la parte posterior del
aparato.
bConecte el otro
extremo del tubo a
la toma de agua.
Una vez realizada la
operación apriete
bien la tuerca de
conexión.
Se recomienda disponer
una salida fija de desa-
güe a una distancia del
suelo de 50 a 70 cm.
Evite que el tubo de
desagüe quede muy
ajustado, tenga pliegues
o estrangulamientos.
Nivele la lavadora ope-
rando sobre las patas
regulables, conseguirá
reducir el nivel de ruido
y evitar desplazamien-
tos durante el lavado.
max.
70 cm
min.
50 cm
IMPORTANTE
Es importante que el codo del tubo quede bien anclado en la salida para evitar la caída y
consiguiente riesgo de inundación.
Si su lavadora admite toma de agua caliente, conecte el tubo con rosca roja al grifo de agua
caliente, y a la electroválvula con filtro de color rojo.
La lavadora deberá conectarse a la red de alimentación de agua, usando los tubos de ali-
mentación nuevos que se suministran con el aparato. No deberán usarse los tubos de ali-
mentación de agua anteriormente utilizados.
Para un funcionamiento correcto de la lavadora, la presión de la red de agua deberá estar
comprendida entre 0,05 a 1 MPa (0,5 a 10 Kgrf/cm2).
a
b
NIVELACIÓN

4CONEXIÓN ELÉCTRICA
5
De forma sencilla,
puede colocar en la
puerta de la lavadora
paneles, revestimien-
tos decorativos, a
juego con los muebles
de su cocina. Estos
paneles de revesti-
miento no pueden
tener un espesor supe-
rior a 5 mm.
aSuelte los tornillos
de las bisagras y,
con un desplaza-
miento lateral, des-
monte la puerta de
la lavadora.
bRetire el marco de
protección inferior
soltando los tornillos.
Extraiga el panel
suministrado con la
lavadora.
b
c
a
cColoque el nuevo
panel de revesti-
miento si el mismo
es de 3 mm. de
espesor o superior.
Si es inferior, coló-
quelo sobre el panel
suministrado con la
lavadora.
Para colocar la puerta con
el nuevo panel decorativo,
repita los pasos marcados
en los puntos a, b, c.
No retire la placa de
características, los
datos que contiene
son importantes.
Consulte la placa de
características situada
en la escotilla de la
lavadora antes de reali-
zar las conexiones
eléctricas. Asegúrese
de que la tensión que
llega a la base del
enchufe es la que apa-
rece en la placa. Es muy importante que la lavadora se conecte a una
buena toma de tierra.
La instalación eléctrica, enchufe, toma de corriente, fusi-
bles o interruptor automático y contador deben estar
dimensionados para la potencia máxima indicada en la
placa de características.
Si el cable de alimentación está dañado, debe ser susti-
tuido por un cable o conjunto especial a suministrar por el
fabricante o su servicio posventa.
En las lavadoras encastradas, la clavija de toma de
corriente deberá ser accesible después de la instalación.
PANELACIÓN
IMPORTANTE

79

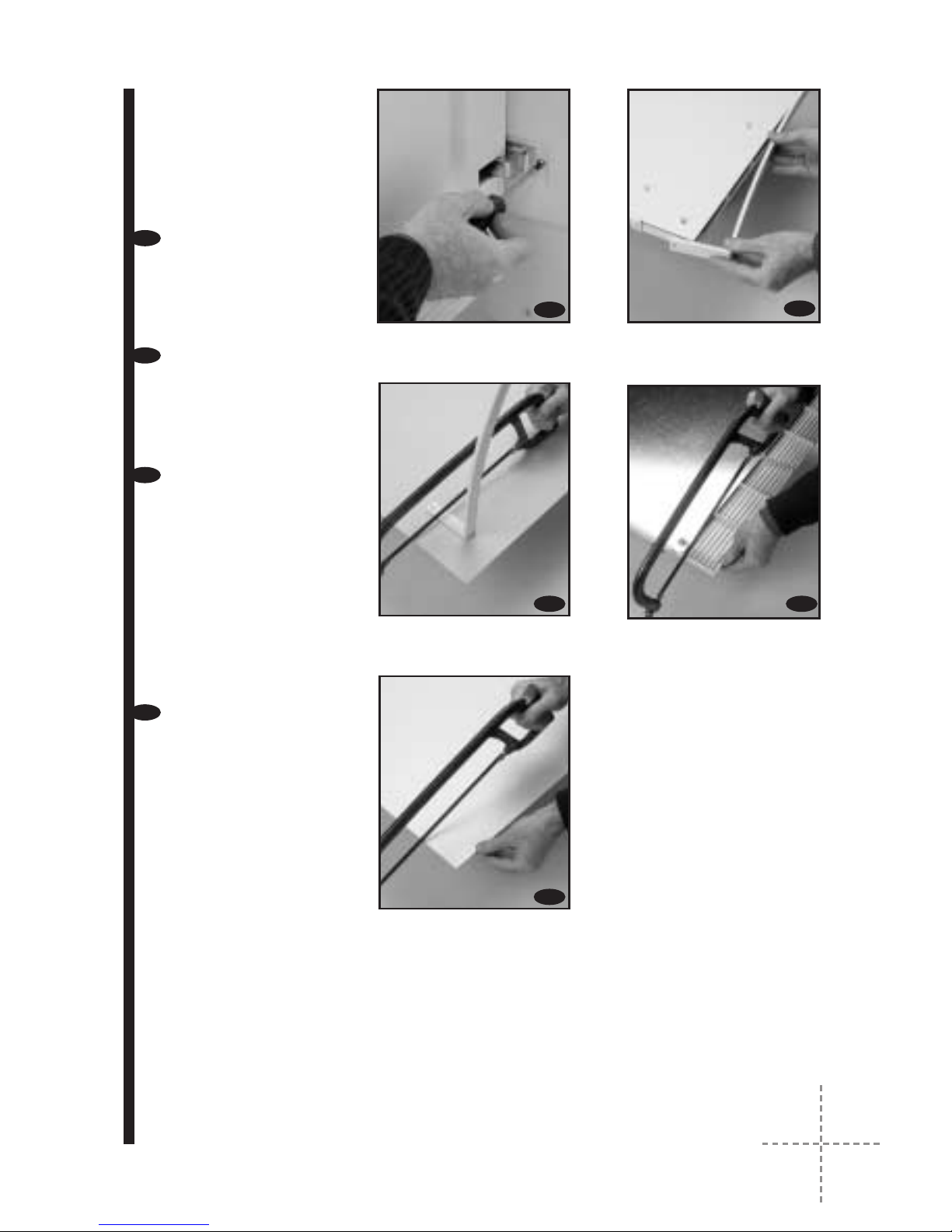

También tiene la posibi-
lidad de regular la
altura de la puerta
decorable con objeto
de que se pueda aline-
ar con el resto de mue-
bles de la cocina.
aSuelte los tornillos
de las bisagras y,
con un desplaza-
miento lateral, des-
monte la puerta de
la lavadora.
bRetire el marco de
protección inferior
soltando los tornillos
y extraiga el panel
suministrado con la
lavadora.
cLa parte inferior de
la puerta y el marco
de protección infe-
rior están divididos
en 7 secciones de
10 mm. Seccione,
dependiendo de
sus necesidades y
adapte el panel
decorativo a las
nuevas dimensio-
nes.
dColoque de nuevo
el panel decorativo,
el marco de protec-
ción inferior y vuel-
va a montar la
puerta.
a
c
c
c
b

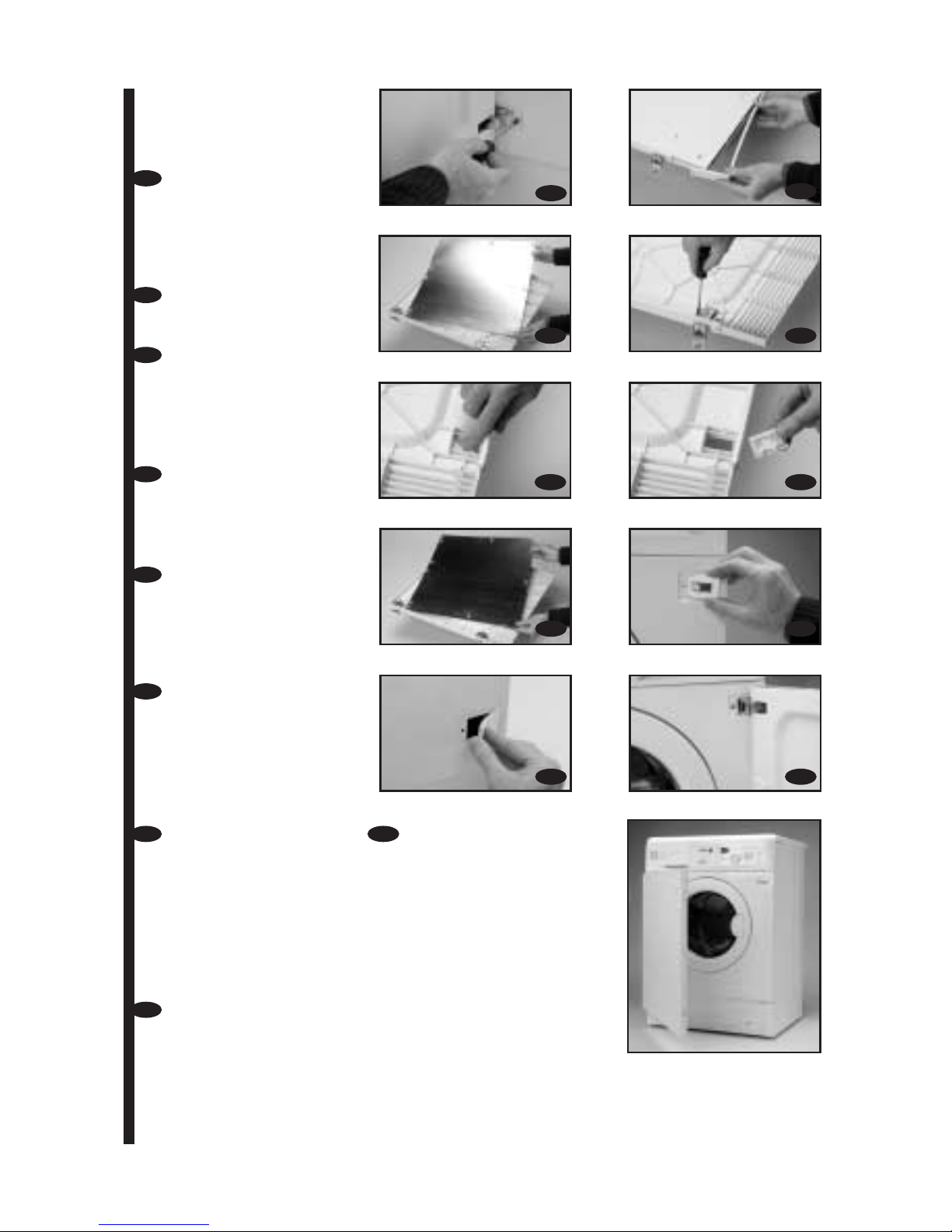

Además, las lavadoras
Fagor le permiten cam-
biar el sentido de
apertura de la puerta.
aSuelte los tornillos
de las bisagras y,
con un desplaza-
miento lateral, des-
monte la puerta de
la lavadora.
bRetire el marco de
protección inferior
soltando los tornillos.
cExtraiga el panel
suministrado con la
lavadora, así como
la chapa interna,
soltando los torni-
llos que la sujetan.
dExtraiga las bisa-
gras para colocar-
las en el lado
opuesto de la puer-
ta.
eSuelte la tapa de
protección de la
puerta para situarlo
en el lugar opuesto
donde estaban las
bisagras.
fMonte de nuevo la
chapa, el panel de
la puerta y el marco
de protección infe-
rior, para montar
posteriormente la
puerta.
gExtraiga el anclaje
de cierre situado en
el frontal del mue-
ble de la lavadora,
soltando el tornillo
que lo sujeta, y
colóquelo donde se
encontraba antes la
bisagra superior.
hRetire también el
tope de protección
y colóquelo donde
se encontraba ante-
riormente la bisagra
inferior.
ab
h i
c d
e
f g
e
iColoque la puerta
insertando las bisa-
gras con un ligero
desplazamiento late-
ral, en su nueva ubi-
cación. Ajuste los
tornillos.

81
7LIMPIEZA PREVIA
6INSTALACIÓN DE LA LAVADORA BAJO LA ENCIMERA
DE LA COCINA
Ahora que ha instalado
satisfactoriamente la
lavadora, le aconseja-
mos que ponga en fun-
cionamiento el progra-
ma 5 a 60ºC, sin ropa
ni detergente.
Esto sirve para com-
probar la instalación,
las conexiones y el
desagüe, además de
limpiar completamente
el interior antes de lle-
var a cabo un progra-
ma de lavado en la
lavadora.
Usted tiene la posibili-
dad de colocar la
lavadora bajo la enci-
mera de la cocina.
Si necesita cambiar la
encimera de la lavado-
ra, pida la chapa de
protección al Servicio
de Asistencia Técnica
(✆902 10 50 10), y
siga estos pasos:
aDesmonte la enci-
mera de su lavado-
ra soltando los tor-
nillos laterales y
golpee ligeramente
la encimera hacia
atrás para extraerla.
bRetire las piezas de
sujeción de la enci-
mera soltando los
tornillos.
cColoque y atornille la
chapa de protección
a la lavadora para
poder introducirla en
el lugar por usted
deseado.

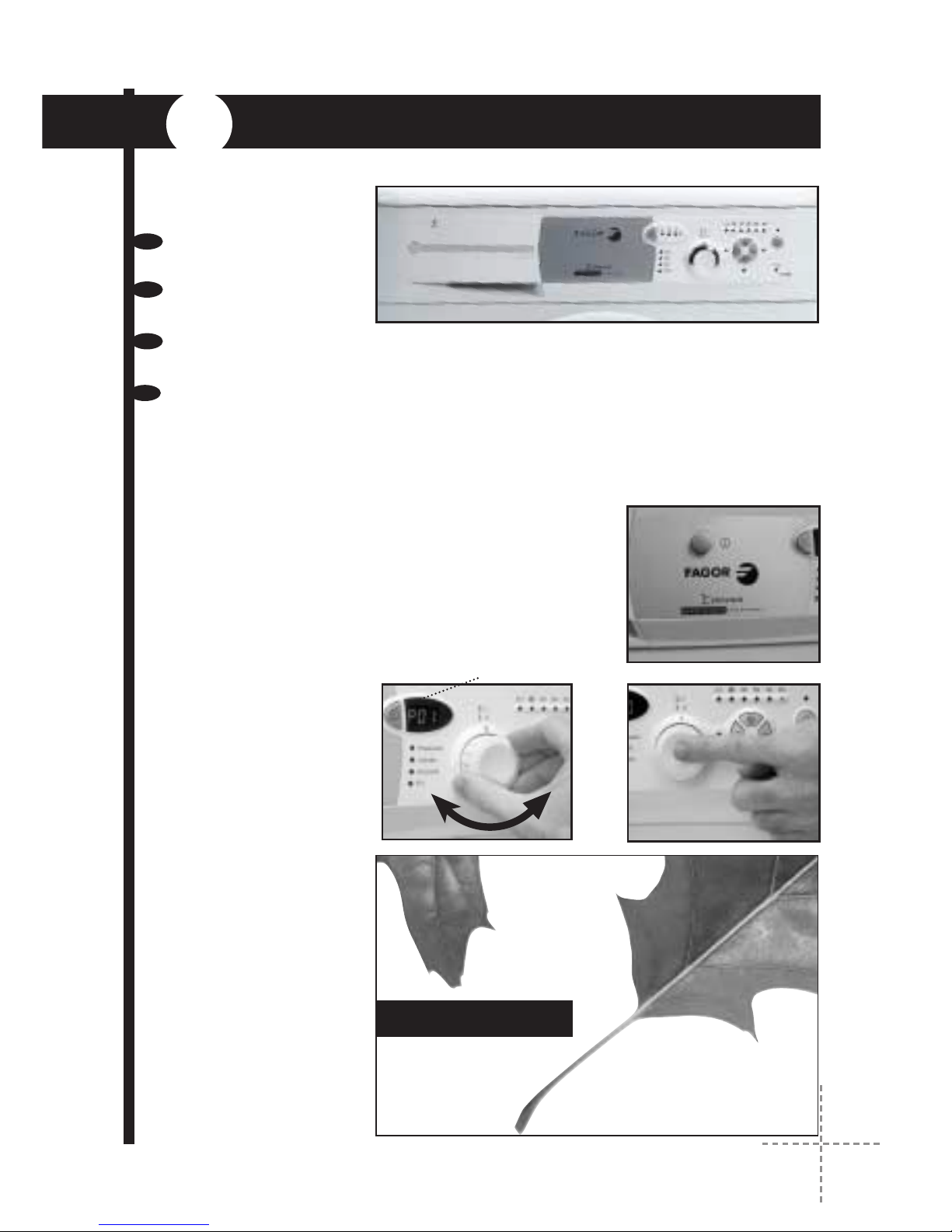

Seleccione
el programa 5 y 60ºC
Pulse la tecla de
Marcha/Paro
a b
c

USO DEL APARATO Y CONSEJOS PRÁCTICOS
PREPARACIÓN DE LA ROPA ANTES DEL LAVADO
LAVADORA
Clasifique la ropa
por su tejido o
por su elabora-
ción. Le aconsejamos
utilizar los programas
delicados para pren-
das sensibles. Las
prendas de lana pue-
den ser lavadas en un
programa especial de
lana.
1
Antes de introducir la
ropa en el tambor, ase-
gúrese de que todos
los bolsillos están
vacios. Los pequeños
objetos pueden obstruir
la motobomba de des-
carga de agua.
IMPORTANTEIMPORTANTE
Asegúrese previamente de que sus prendas de lana pueden ser lavadas a
máquina.
