FAME MINI POWER User manual

Bedienungsanleitung
User Manual
DEUTSCH ENGLISH
Mini Power
10/2018
GIT0037052-000

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur ür den Innenbereich geeignet
Bedienungsanleitung lesen
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät hat die Schutzklasse (IP65)!
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als die
auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte Ihren
Händler und stellen Sie den Betrieb des Gerätes unverzüglich
ein.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrem neuen Fame Mini Power!
Vielen Dank, dass Sie sich für ein Produkt von Fame entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht Fame hochwertige Produkte zu einem
fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Fame Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt Fame Mini Power wurde zur Klangveränderung der Signale von Musikinstru-
menten mit elektromagnetischen Tonabnehmern konzipiert. Das Gerät darf ausschließlich zu
diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwen-
dungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht
bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Schäden, die aus
einer nicht bestimmungsgemäßen Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundi-
gen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x Mini Power
8x DC Verbindungskabel
1x 12V DC Adapter
2x Kabel zur Invertierung der
Polarität
1x Bedienungsanleitung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch Verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist des Gerät für den betrieb in Innen-
räumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüs-
sigkeiten aus, da dies zu Beschädigungen führen kann. Vibrationen, Schmutz
oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden
Sie diese!

5
DEUTSCH ENGLISH
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen.
Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpa-
ckungen um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit,
etc. zu schützen.
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom Netz
um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie
z.B. Gewitter oder Hochwasser, etc.
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

6
DEUTSCHENGLISH

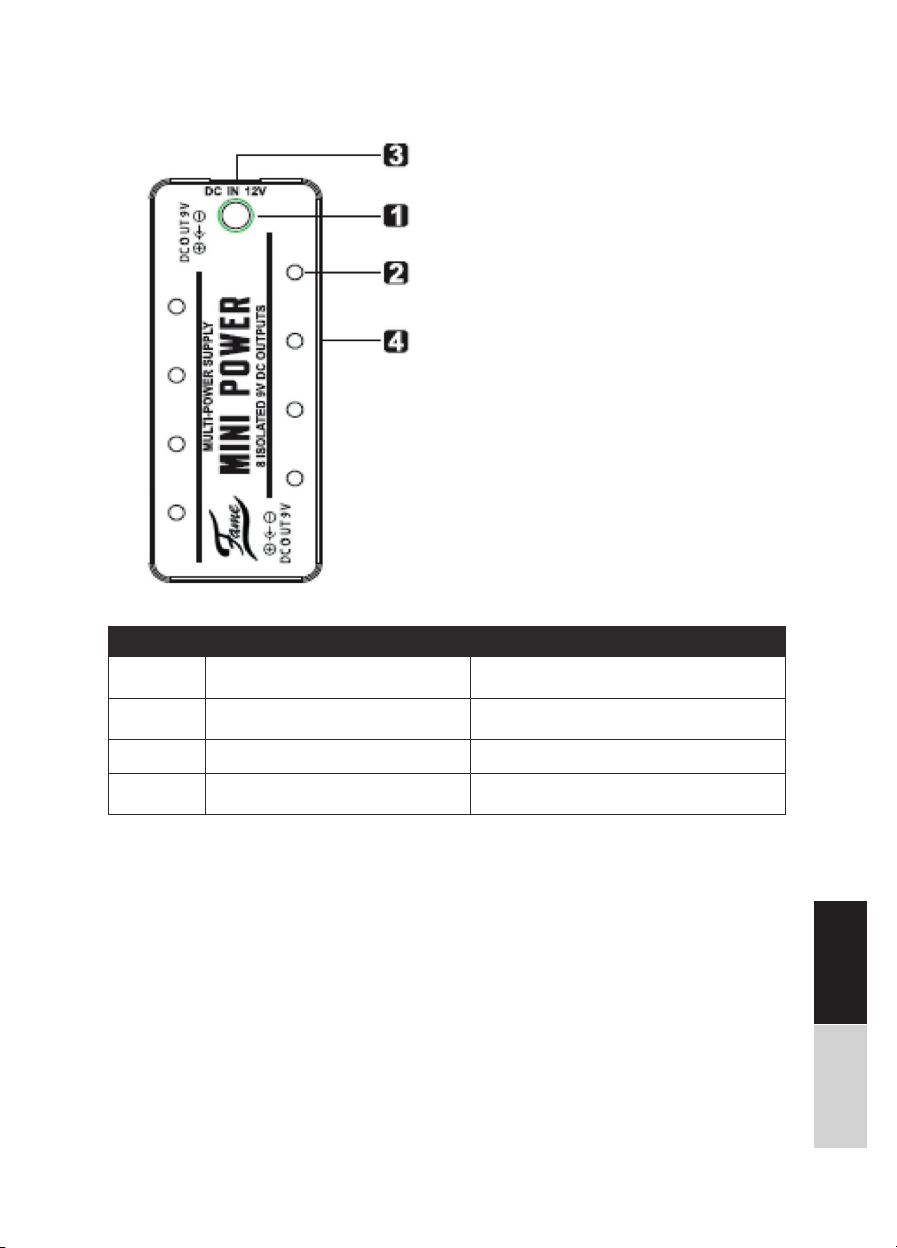

Nummer Funktion Beschreibung
1Status LED (Input) Die LED leuchtet rot wenn das Gerät mit Strom
versorgt ist.
2Status LED (Output) Bei einer Störung ist die LED des betroffenen
Outputs aus.
312V DC Eingang Dient zum Betrieb des Fame Mini Power.
49V DC Ausgänge Die seitlichen 9V DC Ausgänge dienen zur Strom-
versorgung der meisten gängigen Effektpedale.
Anschlüsse und Bedienelemente:
Anschluss von Effektgeräten mit negativem Innenleiter, (-) innen:
Wenn das zu betreibende Gerät eine Stromzufuhr mit negativem Innenleiter benötigt, kann
das Gerät direkt mit einem der seitlichen Ausgänge des Fame Mini Power verbunden werden.
Anschluss von Effektgeräten mit positivem Innenleiter, (+) innen:
Für den Anschluss von Effektgeräten mit innenliegender positiver Polarität ist ein Polarity
Conversion Cable zur Invertierung der Polarität notwendig.
WICHTIG: Bitte prüfe die benötigte Spannung und Polarität des zu betreibenden Effektpedals!

7
DEUTSCH ENGLISH
Model Fame Mini Power
Stromzufuhr 12V DC Adapter
Ausgänge 8x 9V DC
Verbrauch 300mA pro Anschluss
Abmessungen (BxTxH) 95 x 48 x 45 mm
Gewicht 628 g
Spezifikationen:
Fehlerbehebung:
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die korrekte Stromversorgung des Mini Power.
Kein Ausgangssignal Überprüfen Sie die Kabelverbindungen von Instrument zum Gerät
und weiter zum Verstärker
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbar-
keit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Opti-
sche Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert
ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen
sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung
ideal.

8
DEUTSCHENGLISH
Dokument-ID: MS-GIT0037052-000 (10/2018)
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbe-
trieb oder Ihrer dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem
Land gültigen Vorschriften sind zu beachten!

9
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Intended for indoor use only.
Read the manual.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammablematerialsorliquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• In case of a damaged power cable, it must be
replaced by an original replacement part from the
manufacturer.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
• Ensure that the supply voltage does not exceed the
voltage capacity indicated on the housing of the device.
• In case of failure of the device, please contact the distri-
butor and stop all operations of the device immediately.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
DEUTSCH ENGLISH

10
DEUTSCHENGLISH
Intended use:
This device is designed to change the sound of the signals of musical instruments with electro-
magnetic pickups. Improper use of the product is considered improper and can lead to perso-
nal injury or property damage. No liability is assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users
who are in full possession of their mental, physical and sensory abilities. The use by other
persons is only permitted under the supervision or guidance of a person responsible for their
safety.
Quantity Contents
1x Mini Power
8x DC connecting cable
1x 12V DC Adapter
2x Polarity inversion cable
1x Manual
Scope of Delivery:
Congratulations on your new Fame Mini Power!
Thank you for choosing a Fame product. Thanks to efficient development and economical
production, Fame makes high-quality products at a fantastic price possible.
Please read these operating instructions carefully to be informed about all functions of this
product and keep them for future reference
Have fun with your new product!
Your Fame Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453

11
DEUTSCH ENGLISH
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly
stored or disposed of. It should be kept out of the reach of babies and
children due to the risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could
suffocate if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit.
Inside the device there are components which are under high electrical
voltage.
The device must not be used if damage or the absence of components,
protective devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death hazard due to an electric shock!
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.
Notice! (Operating Conditions)
This device has been designed for indoor use only. To prevent damage,
never
expose the device to any liquid or moisture. Avoid direct sunlight, heavy
dirt, and strong vibrations

12
DEUTSCHENGLISH
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It is
strongly recommended to protect your mains socket with a residual current
circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the device
from the mains to minimize dangers. The same applies to thunderstorms or
floods, etc.
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C. Ensure
that the unit is always adequately ventilated.
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from influences such as dust or moisture, etc.
when not in use.
Operation:
All connections of the device should be made before switching on. Use only high-quality
cables that are as short as possible for the connections.

13
DEUTSCH ENGLISH
Connections and Control Elements:
Number Function Description
1Status LED (Input) The LED lights up red when the device is supplied
with power.
2Status LED (Output) In case of a fault, the LED of the affected output
is off.
312V DC Input Used to operate the Fame Mini Power.
49V DC Output The side 9V DC outputs are used to power most
common effect pedals.
Connection of effect devices with negative inner conductor, (-) inside:
If the device to be operated requires a negative inner conductor power supply, the device can be
connected directly to one of the side outputs of the Fame Mini Power.
Connection of effect devices with positive inner conductor, (+) inside:
For the connection of effect devices with internal positive polarity, a Polarity Conversion Cable is
required to invert the polarity.
IMPORTANT: Please check the required voltage and polarity of the effect pedal!

14
DEUTSCHENGLISH
Model Fame Mini Power
Power supply 12V DC Adapter
Outputs 8x 9V DC
Consumption 300mA per connection
Dimensions 95 x 48 x 45 mm
Weight 628 g
Specifications:
Troubleshooting:
The following overview is intended as an aid to rapid troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
If the above troubleshooting has not been successful, please contact our service staff.
You can find the contact details at www.musicstore.de.
Cleaning:
Regular cleaning of the device from dirt and dust increases the shelf life of the product.
Always disconnect the unit from the power supply while cleaning it. Optical lenses should
be cleaned with a dry microfiber cloth. This also optimises the light output. Never clean the
device with water! Ventilation grilles and openings should always be free of dust and dirt.
Compressed air sprays are ideal for this application.
Symptoms Troubleshooting
No Function Check the correct power supply of the Mini Power.
No output Check the cable connections from the instrument to the unit and
on to the amplifier.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
15
DEUTSCH
DEUTSCH
ENGLISH
ENGLISH
Environmental Protection:
Music Store professional GmbH always endeavours to reduce the burden of packaging to a
minimum. The use of environmentally friendly and recyclable materials is always of funda-
mental importance. Please recycle the packaging after use.
Disposal of packaging:
Ensure that paper packaging, plastic material, etc. are recycled separately.
Observe the labels and the corresponding regulations.
Disposal of batteries:
Batteries should not be thrown away! Please dispose of batteries in
accordance with official regulations.
Disposal of your old device:
This device is subject to the WEEE directive (Waste Electrical and Electronic
Equipment) in its currently valid form. The device must not be disposed of
with normal household waste.
The device is disposed of via an approved disposal company or your local
waste disposal centre. The regulations valid in your country must be
observed!
Dokument-ID: MS-GIT0037052-000 (10/2018)
