Fantini Cosmi C57RF User manual

C57RF
italiano
pag. 2
english
pag. 6
español
pag. 10
français
deutsch
pag. 14
pag. 18
CRONOTERMOSTATO SETTIMANALE RADIOFREQUENZA

4
MONTARE IL CORPO
CRONOTERMOSTATO SULLO ZOCCOLO
5
INSERIMENTO E SOSTITUZIONE DELLE PILE
Inserire due pile stilo AA alcaline lunga durata,
di buona marca, da 1,5 V facendo attenzione
alla polarità indicata. Le pile di alimentazione
possono durare 2 anni: quando la carica
comincia ad essere insufficiente, sul display
lampeggia il simbolo di una pila. Se entro
15 giorni non si provvede a sostituire le pile,
Intellitherm C57RF si spegne automaticamente
e sul display compare solo la scritta OFF.
Per separare dal corpo
frontale lo zoccolo per il
fissaggio,togliereilcoperchio
del vano porta pile e svitare
dall’alto le viti, ruotando il
corpo dell’apparecchio verso
il basso per estrarlo.
2
3
SELEZIONE
DEL FUNZIONAMENTO SPENTO
In modalità SPENTO, Intellitherm ha la
possibilità di mantenere la temperatura
fissa a 5°C per proteggere l’impianto dai
pericolo del gelo.
Questa selezione deve essere effettuata
al momento dell’installazione e prima di
inserire le pile.
N.B. Se in un momento successivo
all’installazione si volesse cambiare la
selezione, Intellitherm dovrà essere
resettato e riprogrammato.
dip switch in ALTO per la protezione
ANTIGELO 5°C
dip switch in BASSO se si desidera
avere l’impianto completamente
SPENTO

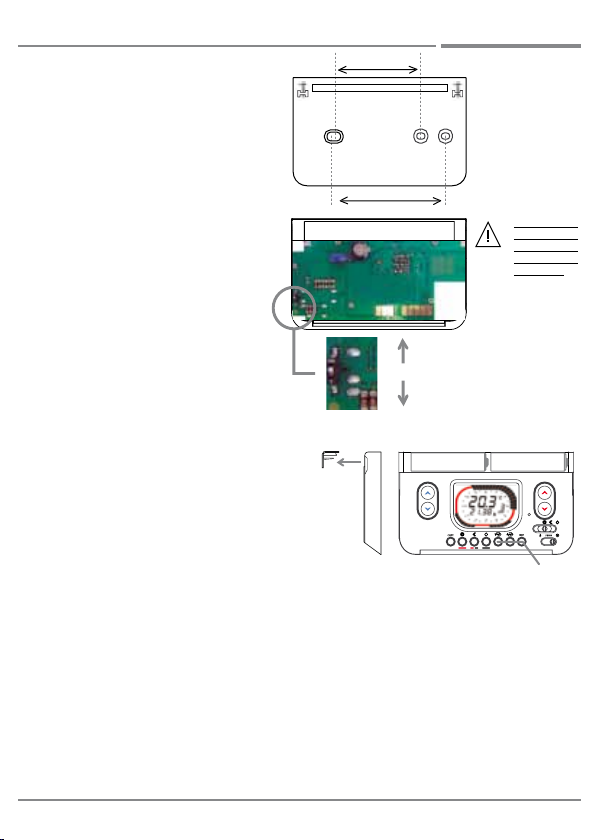

1FISSARE A PARETE
PROCEDURA DI AUTOAPPRENDIMENTO DEL CH173D
L’installazione
deve essere
eseguita solo
da personale
qualificato!
Montare il cronotermostato a 1,5 metri di
altezza dal pavimento, lontano da cucine, fonti
di calore, finestre e porte.
Assicurarsi che lo zoccolo sia fissato ben in
piano e senza deformazioni.
Perché un C57RF ed un CH173D possano comunicare correttamente, è necessario eseguire una
procedura chiamata “autoapprendimento”, durante la quale l’attuatore riconosce e memorizza
l’identità del C57RF: da quel momento in poi potrà eseguire tutti suoi comandi, tralasciando quelli di
altri trasmettitori eventualmente presenti nella zona (si ricorda che la portata di un sistema C57RF/
CH173D è di circa 30 metri in aria libera). Per effettuare un autoapprendimento, agire come segue:
tenere premuto il tasto sul CH173D per circa 5 secondi, fino a che il LED giallo non inizia a lampeggiare.
Ora premere il tasto di RESET del C57RF, usando un oggetto appuntito: dopo qualche istante il LED a
sinistra del CH173D presenta un rapido lampeggio giallo e ritorna verde fisso, segnalando l’avvenuto
autoapprendimento.
N.B.: E’ possibile comandare due o più attuatori CH173D con un solo C57RF: naturalmente, sarà
necessario effettuare un autoapprendimento su tutti i CH173D (non necessariamente nello stesso
momento).
per scatole da incasso
503 a 3 Moduli
per scatole da incasso
rotonde
A
B
INSTALLAZIONE
Intellitherm
italiano
2
AUTO
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
6
REGOLARE L’ORA IN CORSO E IL GIORNO
[vedi figura a lato] tasti di regolazione dell’ora
e del giorno
Per inserire le pile, togliere il coperchio tirandolo
frontalmente all’apparecchio
A 83,5 mm
B 60 mm
!

C57RF
CRONOTERMOSTATO
SETTIMANALE RADIOFREQUENZA
AU TO
corona di programmazione
COMFORT / TMAX
ECONOMY / TMIN
OFF
temperatura in °C
DAY
giorno della settimana
riscaldamento ON
raffrescamento ON
ORA

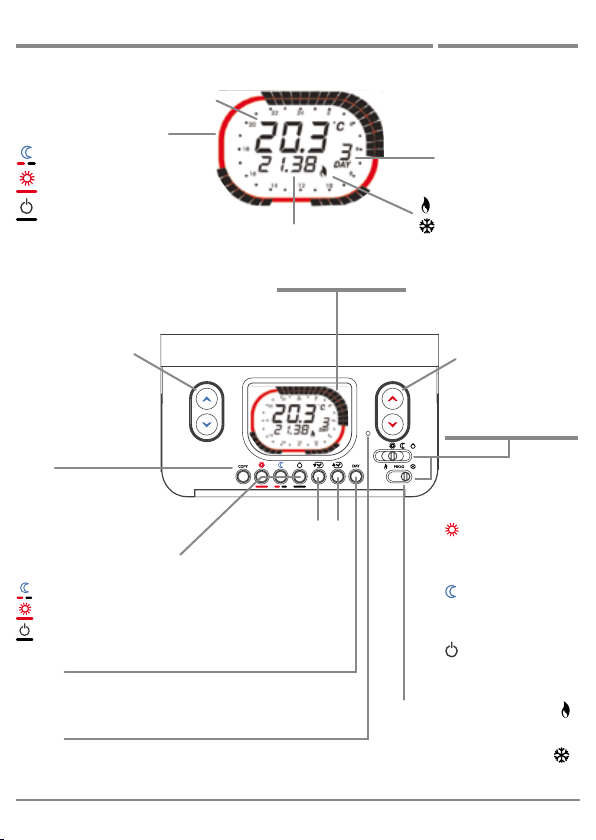

DISPLAY
La corona di programmazione rappresenta
un orologio di 24 ore suddiviso in settori di 30
minuti. Il colore dei settori indica la temperatura
programmata per quel periodo di tempo.
Tasti di regolazione della
temperatura minima
TMIN / ECONOMY
da 2° a 62° C.
COPY
Permette di copiare la
programmazione di un
giorno anche nei giorni
successivi.
1 = 2 = 3 = 4 = 5 = 6 = 7
DAY
tasto di regolazione del giorno.
1 = lunedì / 2 = martedì / 3 = mercoledì
4 = giovedì / 5 = venerdì / 6 = sabato / 7 = domenica
RESET
tenendo premuto per alcuni secondi, si
annullano tutte le programmazioni e si
ripristina il programma standard.
tasti di regolazione della
temperatura massima
TMAX / COMFORT
da 2° a 62° C.
AUTO
funzionamento con
programma automatico
settimanale.
DEVIATORI
mantiene costante la
temperatura di COMFORT
impostata con i tasti TMAX.
COMFORT / TMAX
ECONOMY / TMIN
OFF
mantiene costante la
temperatura ECONOMY
impostata con i tasti TMIN.
mantiene l’impianto
spento o con funzione
antigelo 5°C.
Con deviatore sulla posizione
l’impianto si predispone per il
funzionamento del riscaldamento.
Con deviatore posizionato in
entra in funzione l’impianto di
condizionamento.
COMFORT / TMAX
ECONOMY / TMIN
OFF
Tasti di programmazione della temperatura.
Ad ogni pressione di uno dei tre tasti
il settore lampeggiante diventerà
del colore corrispondente alla
temperatura assegnata.
ORA
tasti di regolazione
Intellitherm
italiano
3

2
5
Con i deviatori sulla posizione indicata, premere i tasti o o
per impostare il numero di ore hdurante le quali si vuole escludere
il programma automatico e forzare la temperatura. La corona del
display assumerà il colore della temperatura scelta.
AU TO
Spostare i deviatori sulla
posizione AUTO e PROG per
iniziare la programmazione.
Il display visualizza le ore
00.00 e il DAY1.

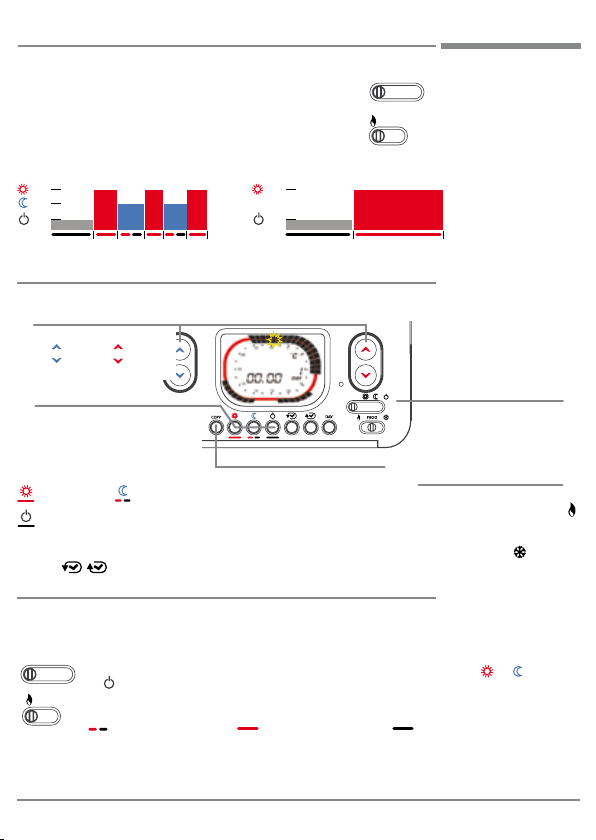

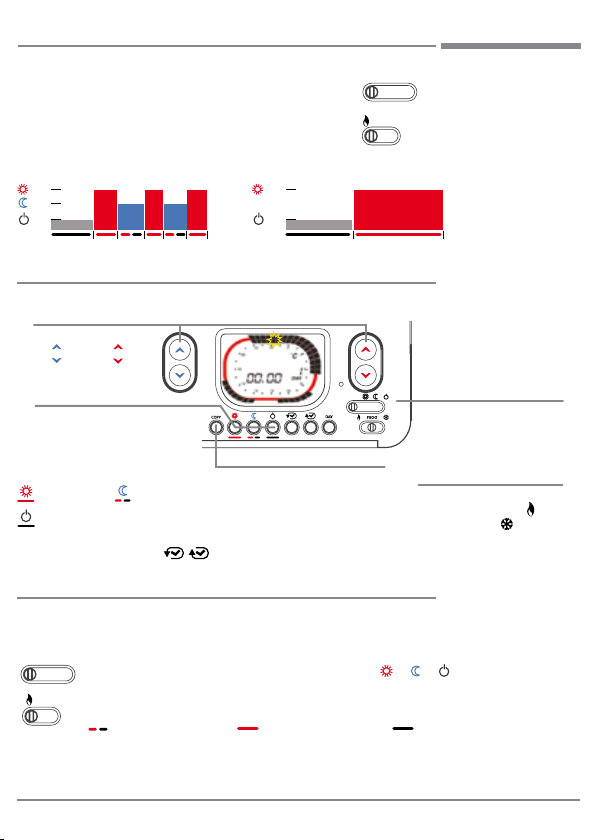

PROGRAMMI
STANDARD
Per ogni 30 minuti è possibile impostare la temperatura desiderata.
PERSONALIZZATA
Dopo aver installato e collegato C57RF posizionando il deviatore sulla funzione
AUTO si può utilizzare il programma settimanale con
orari e temperature già impostate in fabbrica.
Verificare che il deviatore sia in posizione per il funzionamento
del riscaldamento.
da lunedì DAY 1 a venerdì DAY 5
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
da sabato DAY 6 a domenica DAY 7
20 C°
5 C°
AUTO
Sulla corona lampeggerà il
settore di cui impostare la
temperatura e sul display
comparirà l’ora corrispondente.
3
4
Al termine delle modifiche
posizionare il deviatore per
avviare il riscaldamento o
su per il raffrescamento.
Con Intellitherm C57RF è possibile in ogni momento escludere temporaneamente
il programma automatico, senza modificarlo, per ottenere continuamente da 1 a
240 ore sempre la temperatura desiderata (comfort, economy, spento).
FUNZIONE JOLLY
AUTO
COMFORT / TMAX
ECONOMY / TMIN OFF
COMFORT / TMAX ECONOMY / TMIN
OFF
Trascorso il tempo impostato C57RF riprenderà il programma automatico. Per ridurre o escludere il
periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul
display.
1
Impostare la temperatura
T MIN T MAX
Premendo uno dei tre tasti è
possibile impostare la temperatura
desiderata. Ad ogni pressione di
uno dei tasti il settore cambierà
colore e avanzerà di 30 minuti.
Per spostare il cursore senza variare
la temperatura usare i tasti
Intellitherm
italiano
4
Programmati gli orari di un
giorno è possibile copiare
il programma per i giorni
successivi premendo il tasto
COPY, oppure premere DAY per
cambiare il giorno e ripetere le
operazioni precedenti

Spostare il deviatore sulla posizione ECONOMY per
leggere la temperatura MINIMA oppure sulla posizione
COMFORT per leggere la temperatura MASSIMA.

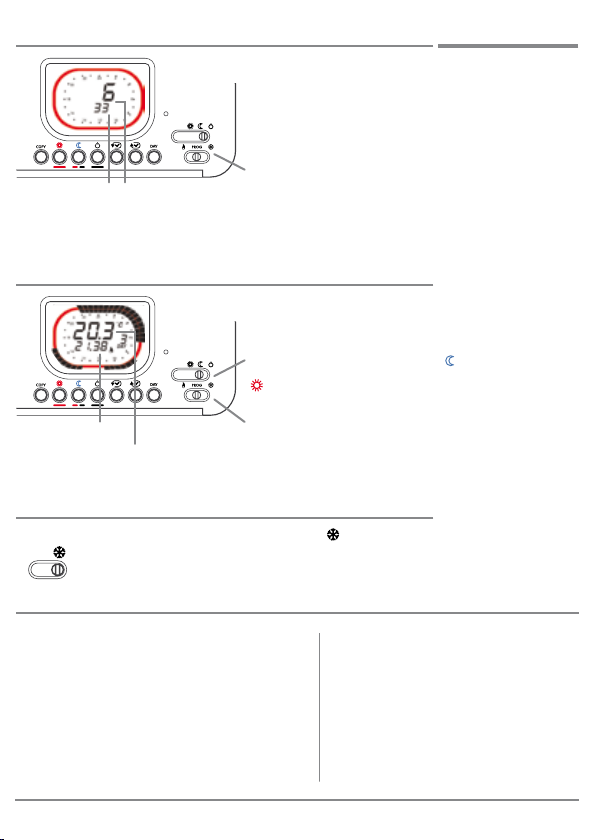

TEMPERATURA AMBIENTE MINIMA E MASSIMA
DEL GIORNO PRECEDENTE
FUNZIONI
A V A N Z A T E
ORE DI FUNZIONAMENTO
AU TO
ORE
di funzionamento
dall’avvio
ORE
di funzionamento
dal giorno prima
AU TO
ORE
in cui si è registrata
la temperatura Temperatura ambiente
MASSIMA o MINIMA
Con C57RF è possibile sapere per quante ore è stato richiesto
calore il giorno precedente (relè chiuso - ON) e dall’inizio del
funzionamento di Intellitherm (dall’inserimento delle pile o
da un reset).
Posizionando i deviatori come indicato, sul display saranno
visualizzate le ore di utilizzo del riscaldamento.
Con Intellitherm C57RF è possibile verificare la temperatura
MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno
precedente e l’ora in cui è stata misurata.
Spostare il deviatore su PROG.
FUNZIONAMENTO ESTIVO O CONDIZIONAMENTO
Quando si sposta il deviatore sulla posizione ESTATE Intellitherm C57RF si predispone
per il funzionamento dell’impianto di CONDIZIONAMENTO. Con i tasti rossi si regola la
temperatura di COMFORT/TMAX da mantenere nell’ambiente. I settori rossi della corona del
display indicano quindi i periodi di accensione dell’impianto di condizionamento, quelli di
altro colore i periodi di spegnimento.
Intellitherm
italiano
5
CARATTERISTICHE TECNICHE
Conforme alle norme EN 50371, EN60950-1, EN300220-2,
EN301489-3.
Conforme alle direttive 1999/5/EC.
Sofware classe A.
Regolazione della temperatura - COMFORT da 2 a 62°C - ECONOMY
da 2 a 62°C.
Differenziale ± 0,25°C.
Gradiente termico di riferimento 4°K/h.
Spento con possibilità di protezione antigelo (5°C) impostabile
tramite dip switch.
Temperatura massima ambiente T45.
Alimentazione senza connessioni alla linea elettrica con 2 pile a stilo
alcaline AA 1,5V (durata 2 anni).
Caratteristiche segnale radio 868.350 MHz <= 15mW.
Portata massima segnale 30m* in spazi chiusi, 70m in
spazi aperti.
Controllo automatico dello stato di carica delle pile con
segnalazione sul display in caso di carica insufficiente.
Sostituzione pile senza perdita dei dati programmati.
Deviatore per il funzionamento invernale o estivo.
Tasto di reset per ripristinare il programma preimpostato.
Dimensioni: 130 x 80 x 17 mm.
Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013
- 813/2013)
* a seconda della conformazione dell’ambiente (pareti,
oggetti etc.)

4
MOUNTING THE THERMOSTAT BODY
ON THE BASE
5
INSERTING AND REPLACING
THE BATTERIES
Insert two long life AA 1,5V alkaline batteries,
paying attention to the indicated polarity.
Batteries last approximately 2 years: when they
begin to run down, the battery symbol starts
to flash on the display. If the batteries are not
replaced within 15 days, Intellitherm C57RF will
switch-off automatically and the display will
indicate OFF.
To separate the base from
the frontal body, remove the
battery cover and unscrew
the screws, rotating the
thermostat body downwards.
2
3
OFF MODE SELECTION
When in OFF mode, Intellitherm may be set
to keep a fixed temperature of 5°C to protect
the system from the risk of freezing.
This selection must be carried out during
the installation and before inserting the
batteries.
Note: if this selection is needed to be
changed after the installation, Intellitherm
has to be reset and reprogrammed.
To set the ANTIFREEZE 5°C protection
move the dip switch HIGH.
To switch the system completely OFF,
move the dip switch DOWN.

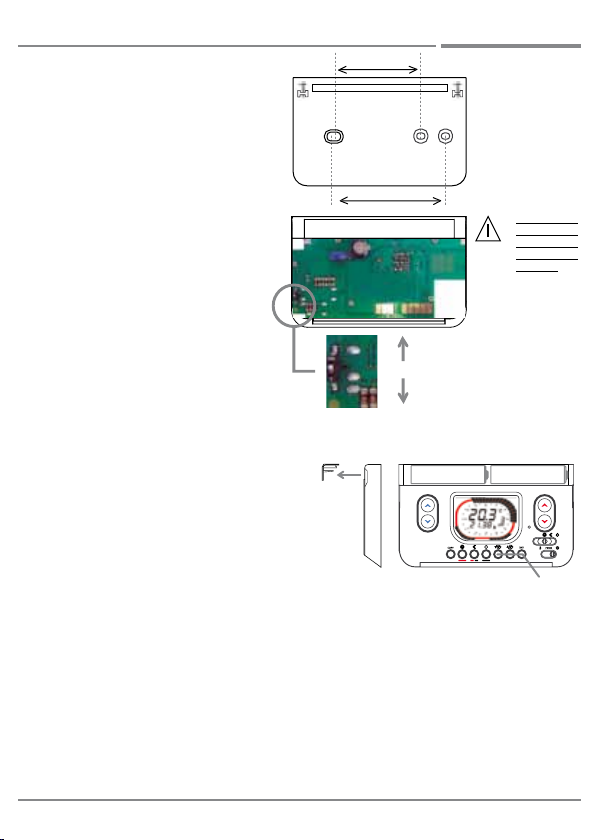

1WALL MOUNTING
To be installed
by qualified
personnel only!
Install the programmable thermostat at
1,5 meters above the floor level, far from
kitchens, heat sources, windows and doors.
Make sure the base is fixed to a level surface,
without strains.
for flush-mounting
boxes (3 modules, 503)
for round
flush-mounting boxes
A
B
INSTALLATION
Intellitherm
english
6
!
time and day setting keys
To insert batteries remove the cover pulling it frontaly
6
TIME SETTING
(see the picture on the right)
B 60 mm
AUTO
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
A 83,5 mm
CH173D SELF-LEARNING PROCEDURE
To let communicate a C57RF and a CH173D correctly, it is necessary to follow a procedure called
“self-learning”; in this way the actuator will recognize and store the C57RF identity and it will be
in position to perform all its controls, leaving out the controls of other transmitters that may be
found in the same area (please note that the C57RF/CH173D system range is approximately 30
meters in free air).
To perform the self-learning procedure, proceed as follows: press the CH173D key for about 5
seconds, until the yellow LED starts flashing. Then press the C57RF RESET key, using a pointed
object: a few seconds later, the LED on the left side of the CH173D will fast flash yellow and then it
will return green with fixed light, thus indicating that the self-learning is finished.
Note: it is possible to control two or more CH173D actuators with a single C57RF: of course the
self-learning procedure shall be performed on all the CH173D actuators (not necessary at the
same time).

C57RF
RADIO FREQUENCY
WEEKLY PROGRAMMABLE THERMOSTAT
AU TO
program setting ring
COMFORT / TMAX
ECONOMY / TMIN
OFF
temperature in °C
DAY
day of the week
heating system ON
air conditioning system ON
TIME
DISPLAY
The program setting ring shows a 24-hours clock,
divided into 30 min sectors. The sector colour
indicates the set temperature for that period.
Minimum temperature
keys.
TMIN / ECONOMY
from 2° to 62° C
COPY
Allows to copy the previous
day program to the following
days.
1 = 2 = 3 = 4 = 5 = 6 = 7
DAY
Day setting key
1 = monday / 2 = tuesday / 3 = wednesday
4 = thursday / 5 = friday / 6 = saturday / 7 = sunday
RESET
keep it pressed for a few seconds to
reset any customization and restore
the pre-set standard program
Maximum
temperature keys
TMAX / COMFORT
from 2° to 62° C
AUTO
operation with the weekly
automatic program
SWITCHES
keeps constantly the
COMFORT temperature
set with the TMAX keys.
COMFORT / TMAX
ECONOMY / TMIN
OFF
keeps constantly the
ECONOMY temperature
set with the TMIN keys.
keeps the system
constantly OFF or with
antifreeze protection 5°C
With the switch set on
C57RF is set to regulate the
heating system
With the switch set on
C57RF is set to regulate the air
conditioning system.
COMFORT / TMAX
ECONOMY / TMIN
OFF
Temperature setting keys
In pushing one of the three keys,
the flashing sector will turn into the
colour of the desired set temperature
TIME
regulating keys
Intellitherm
english
7

2
5
With the switch in the AUTO position, press the keys or or to set
for how many hours the C57RF has to cut the automatic program out,
in order to force temporarily the temperature. The ring on the display
will change the colour according to the selected temperature.
AU TO
Move the switches to the AUTO
and PROG positions to start
the program setting.
The display will show time
00.00 and DAY1.
PROGRAMS
STANDARD
It is possible to set the desired temperature for every 30 minutes.
CUSTOMIZATION
Once the C57RF is installed and connected, it is possible to
use the weekly program with the pre-set operating time and
temperatures, just positioning the switch on the AUTO position.
Verify that the switch is in the HEATING position
from monday DAY 1 to friday DAY 5
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
from saturday DAY 6 to sunday DAY 7
20 C°
5 C°
AUTO
On the programming ring the
sector which the temperature
has to be changed flashes and
corresponding time appears.
3
Once the changes are finished,
position the switch to start
the heating or to start the
air-conditioning.
With this function C57RF enables you to cut out temporarily the automatic program
at any time, without changing its settings, in order to have constantly the required
temperature COMFORT - ECONOMY - OFF for a period from 1 to 240 hours.
JOLLY FUNCTION
AUTO
COMFORT / TMAX
ECONOMY / TMIN OFF
Once the set time is passed, C57RF will resume the automatic program. To reduce or cut out the JOLLY
period before the set time, press a different colour key than the one shown on the ring.
1
Set the temperature
T MIN T MAX
Intellitherm
english
8
4
COMFORT / TMAX ECONOMY / TMIN
OFF
It is possible to set the desired
temperature pressing one of
the three keys. The sector will
change the colour and advance 30
minutes.
To move the switch without changing the
temperature, use the keys
Once finished to program the
first day, it is either possible
to copy the program for the
following days, pressing the
COPY or the DAY keys to
change the day and repeat the
previous operations.

PREVIOUS DAY MINIMUM AND MAXIMUM
TEMPERATURES
A D V A N C E D
FUNCTIONS
OPERATING HOURS
AU TO
working HOURS
since last
initialisation
working HOURS
on the day before
AU TO
TIME when the
temperature was
recorded MAXIMUM or MINIMUM
room temperatures
With C57RF it is possible to know for how many hours the
heating system worked the day before (closed relay – ON) and
from the last Intellitherm initialization (last reset or battery
insertion).
In setting switches like the picture the display showes the
working hours
SUMMER / AIR-CONDITIONING MODE
Intellitherm C57RF starts the AIR-CONDITIONING mode moving the switch to the SUMMER
position The COMFORT/TMAX temperature can be regulated pressing the red keys. The red
sectors on the ring indicate what time the air-conditioning is ON; the other colours indicate
when the system is OFF.
Intellitherm
english
9
Move the switch to the ECONOMY position to read the
MINIMUM temperature or move to the COMFORT position
to read the MAXIMUM temperature.
With Intellitherm C57RF it is possible to verify the MINIMUM
and MAXIMUM temperatures reached the day before and what
time they were measured.
Move the switch to PROG
TECHNICAL FEATURES
In compliance with the standards EN 50371, EN 60950-1,
EN 3000220-2, EN 301489-3
In compliance with the directive 1999/5/EC
Class A software
Temperature regulation: COMFORT from 2° to 62°C; ECONOMY
from 2° to 62°C
Differential: +/- 0,25°C
Thermal gradient: 4°K/h
OFF mode with optional antifreeze protection (5°C) by a dip switch
Maximum room temperature: T45
Power supply without connection to the electrical line with 2 AA
1,5V alkaline batteries (1 year battery life)
Radio frequency value: 868.350 Mhz = 15mW
Radio frequency maximum range: 30 meters indoor
(according to the wall conformation); 70 meters outdoor
Automatic control of the battery charge; the display will
indicate if the charge is inadequate
Battery replacement without data dropout.
Switch for the winter or summer operating modes.
Reset key to restore the set program.
Dimensions: 130 x 80 x 17 mm.
ErP classification: ErP Class IV; 2% (EU Reg. 811/2013
- 813/2013)

4
MONTAR EL CUERPO DEL
CRONOTERMOSTATO EN EL ZÓCALO
PROCEDIMIENTO DE AUTOAPRENDIZAJE DEL CH173D
5
COLOCACIÓN Y SUSTITUCIÓN DE LAS PILAS
Colocar dos pilas alcalinas tipo AA de larga
duración, de marca reconocida, de 1,5 V,
prestando atención a la polaridad indicada.
Las pilas de alimentación pueden durar
hasta 2 años: cuando la carga de las pilas
comienza a ser insuficiente, en la pantalla
parpadea el símbolo de una pila.
Si dentro de 15 días no se sustituyen
las pilas, Intellitherm C57RF se apaga
automáticamente y en la pantalla sólo
aparece el texto OFF.
Para que un C57RF y un CH173D puedan comunicar correctamente, es necesario realizar un
procedimiento llamado “autoaprendizaje”, durante el cual el accionador reconoce y memoriza la
identidad del C57RF: desde ese momento en adelante podrá ejecutar todos sus mandos, ignorando
a todos los demás transmisores eventualmente presentes en la zona (se recuerda que el alcance
de un sistema C57RF/CH173D es de aproximadamente 30 metros al aire libre). Para efectuar un
autoaprendizaje, proceder de la siguiente manera: mantener presionada la tecla en el CH173D durante
unos 5 segundos hasta que el LED amarillo comience a parpadear. Entonces, presionar la tecla
de RESET del C57RF, usando un objeto puntiagudo: después de un instante el LED de la izquierda
del CH173D presenta un rápido parpadeo amarillo y vuelve al verde fijo, indicando que se efectuó
el autoaprendizaje. NOTA: Es posible dirigir dos o más accionadores CH173D con un solo C57RF: n
naturalmente, será necesario realizar un autoaprendizaje en todos los CH173D (no necesariamente
al mismo tiempo).
Para separar del cuerpo
frontal el zócalo para la
fijación, sacar la tapa del
hueco para pilas y destorníllar
los tornillos hacia arriba,
girando el cuerpo del aparato
hacia abajo para extraerlo
2
3
SELECCIÓN DEL MODO
DE FUNCIONAMIENTO APAGADO
Durante los períodos de APAGADO,
Intellitherm tiene la posibilidad de mantener
la temperatura fija en 5ºC para proteger el
sistema del peligro de congelación.
Esta selección debe ser realizada en el
momento de la instalación y antes de
colocar las pilas.
NOTA: Si luego de la instalación se deseara
cambiar la selección, entonces Intellitherm
deberá ser reseteado y reprogramado. Para la proteción
ANTICONGELANTE 5°C
dip switch hacia ARRIBA
Para tener el sistema
completamente APAGADO
dip switch hacia ABÁTO

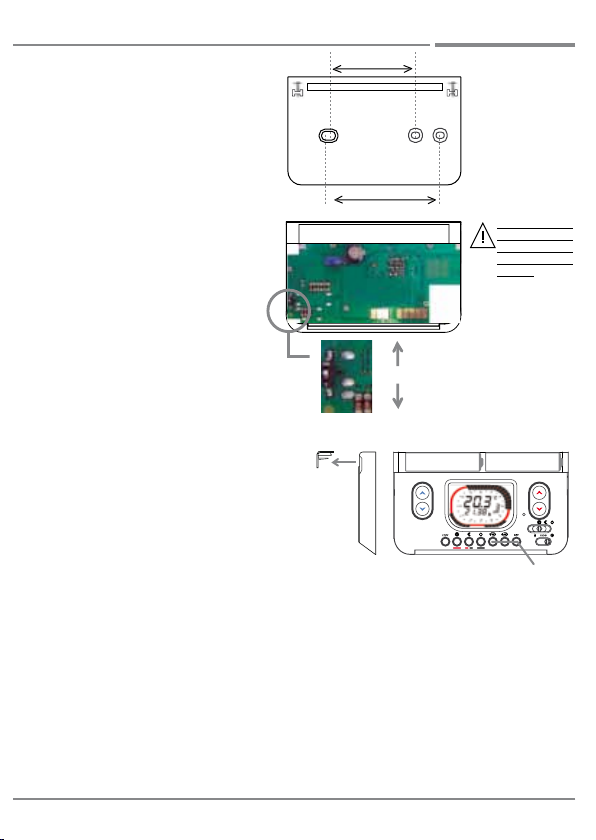

1FIJAR A LA PARED
La instalación
debe ser
ejecutadasólo
por personal
calificado
Montar el cronotermostato a 1,5 metros de
altura del suelo, lejos de cocinas, fuentes de
calor, ventanas y puertas.
Asegurarse de que el zócalo sea fijado bien a
nivel y sin deformaciones.
para caja de empotrar
503 (3 módulos)
para cajas de
empotrar redondas
A
B
INSTALACIÓN
Intellitherm
español
10
AUTO
+ +
‘AA’
1.5V - -
‘AA’
1.5V
6
PROGRAMAR EL HORARIO Y EL DÍA EN CURSO
[ver imagen a lado] teclas de regulación de la
hora y del día
Para colocar las pilas sacar la tara y tirarla frontalmente
al aparato.
A 83,5 mm
B 60 mm
!

C57RF
CRONOTERMOSTATO
SEMANAL POR RADIOFRECUENCIA
AU TO
corona de programación
CONFORT / TMAX
AHORRO / TMIN
OFF
temperatura en °C
DAY
día de la semana
calefacción ON
enfriamiento ON
HORARIO
PANTALLA
La corona de programación representa un
reloj de 24 horas subdividido en sectores de
30 minutos. El color de los sectores indica la
temperatura programada por aquel período
de tiempo.
Teclas para la regulación
de la temperatura mínima
TMIN/ AHORRO
desde 2° hasta 62°C.
COPY
Permite de copiar la
programación de un
día también en los días
siguientes.
1 = 2 = 3 = 4 = 5 = 6 = 7
DAY
Tecla para la regulación del día
1 = lunes / 2 = martes / 3 = miércoles
4 = jueves / 5 = viernes / 6 = sábado / 7 = domingo
RESETEADO
presionando por algunos segundos, se anulan todas las
programaciones y se restablece el programa estándar.
Teclas para la regulación
de la temperatura
máxima
TMAX / CONFORT
desde 2° hasta 62°C.
AUTO
Muncionamiento con el
programa automático
semanal
DESVIADORES
Mantiene constante la
temperatura de CONFORT
establecida con las teclas
TMAX.
CONFORT / TMAX
AHORRO / TMIN
APAGADO
Mantiene constante la
temperatura de AHORRO
establecida con las teclas
TMIN.
Mantiene el sistema
apagado o con función
anticongelante 5°C.
Con desviador en posición
el sistema se prepara para el
funcionamiento de la calefacción.
Con desviador en posición
entra en función el sistema de
climatización.
CONFORT / TMAX
AHORRO / TMIN
OFF
Teclas de programación de la temperatura
A cada presión de una de las tres
teclas, el sector relampagueante se
volverá de color correspondiente a la
temperatura asignada.
HORARIO
Teclas de regulación
Intellitherm
español
11

2
5
Con los desviadores en la posición indicada, presionar las teclas
o o para programar el número de horas h durante las cuales
se quiere excluir el programa automático y forzar la temperatura.
La corona de la pantalla se volverá de color correspondiente a la
temperatura escogida
AU TO
Desplazar los desviadores en
la posición AUTO y PROG para
iniciar la programación. La
pantalla visualiza las horas
00.00 y el DIA1
PROGRAMAS
ESTÁNDAR
Por cada 30 minutos es posible programar la temperatura deseada.
PERSONALIZADA
Después de haber instalado y conectado C57RF posicionando el desviador en la
función AUTO, se puede utilizar el programa semanal con
horarios y temperaturas ya programadas por la fábrica
Controlar que el desviador sea en posición para el
funcionamiento de la calefacción
desde el lunes DIA 1 al viernes DIA
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
desde el sabado DIA 6 al domingo DIA 7
20 C°
5 C°
AUTO
Sobre la corona relampaguerà
el sector donde programar
la temperatura y en la
pantalla comparecerá la hora
correspondiente.
3
4
Una vez terminadas las
modificaciones, posicionar el
desviador para encaminar
la calefacción o posicionar
para el enfriamiento
Con Intellitherm C57RF es posible excluir en cualquier momento el programa
automático temporalmente, sin modificarlo, para obtener continuamente de 1 a
240 horas la temperatura deseada (confort, ahorro, apagado).
FUNCIÓN JOLLY
AUTO
CONFORT / TMAX
AHORRO / TMIN OFF
CONFORT / TMAX ECONOMY / TMIN
OFF
Una vez transcurrido el tiempo programado, Intellitherm retomará el programa automático. Para
reducir o excluir el periodo JOLLY antes del tiempo previsto, presionar una tecla de diferente color al
de la corona que se muestra en la pantalla.
1
Programar la temperatura
T MIN T MAX
Presionando una de las tres teclas,
esposibleprogramarlatemperatura
deseada. A cada presión de una de
las tres teclas, el sector cambiará
color y avanzará de 30 minutos
Para desplazar el cursor sin variar la
temperatura usar las teclas
Intellitherm
español
12
Una vez programados los
horarios de un día, es posible
copiar el programa por los días
siguientes presionando la tecla
COPY, o bien presionar DAY
para cambiar el día y repetir
las operaciones precedentes.

Desplazar el desviador en la posición AHORRO para leer la
temperatura mínima o en la posición CONFORT para leer
la temperatura máxima.
TEMPERATURA AMBIENTE MÍNIMA Y MÁXIMA
DEL DÌA PRECEDENTE
FUNCIONES
AVANZADAS
HORAS DE FUNCIONAMIENTO
AU TO
HORAS
de funcionamiento
del inicio
HORAS
de funcionamiento
del dìa precedente
AU TO
HORAS
en que la
temperatura ha sido
medida Temperatura ambiente
MÁXIMA o MÍNIMA
Con C57RF es posible saber por cuantas horas el calor ha
sido solicitado el día precedente (relé cerrado – ON) y desde
el principio de funcionamiento de Intellitherm (colocación de
las pilas o reseteado).
Posicionando los desviadores como indicado, las horas de
utilización de la calefacción serán visualizadas en la pantalla.
Con Intellithem C57RF es posible averiguar la temperatura
mínima y máxima alcanzada por el ambiente el dìa precedente
y la hora en que ha sido medida.
Desplazar el desviador en PROG.
FUNCIONAMIENTO DE VERANO O CLIMATIZACIÓN
Cuando se desplaza el desviador en la posición VERANO, Intellitherm C57RF se prepara
para el funcionamiento del sistema de climatización. Con las teclas rojas se regula la
temperatura de CONFORT/T.MAX a mantener en el ambiente. Entonces los sectores rojos de
la corona de la pantalla indican los períodos de encendido del sistema de climatización; en
cambio los sectores de otro color indican los períodos de apagado.
Intellitherm
español
13
CARACTERÍSTICAS TÉCNICAS
Conforme a las normas EN 50371, EN60950-1, EN300220-2,
EN301489-3.
Conforme a las directivas 1999/5/EC.
Software clase A.
Regulación de la temperatura – CONFORT desde 2 hasta 62°C –
AHORRO desde 2 hasta 62°C.
Diferencial +/-0,25°C.
Gradiente térmico de referencia 4°K/h.
Apagado con posibilidad de protección anticongelante (5°C)
programable con dip switch
Temperatura máxima ambiente T45.
Alimentación sin conección a la linea eléctrica con 2 pilas alcalinas
1,5V tipo AA (duración 2 años).
Característica de la señal de radio 868.350 MHz <= 15mW
Alcance máximo de la señal 30 m* en espacios cerrados,
70m en espacios abiertos
Control automatico del estado de la carga de las baterías
con indicación en la pantalla en caso de carga insuficiente.
Sustitución pilas sin pérdida de los datos programados
Desviador para el funcionamiento de invierno o verano
Tecla de reseteado para restablecer el programa
establecido de antemano.
Dimensiones: 130x80x17 mm.
Clasificación Erp: Clase ErP IV; 2% (Reg. EU 811/2013 -
813/2013)
* depende por la conformación del ambiente (paredes,
objectos etc.)

4
MONTER LE CORPS DU
THERMOSTAT SUR LE SOCLE
5
INSERTION ET REMPLACEMENT DES PILES
PROCÉDURE D’AUTOAPPRENTISSAGE DU CH173D
Insérer 2 piles alcalines type AA de 1,5V de
longue durée, de bonne qualité, en faisant
attention à la polarité indiquée.
Les piles d’alimentation peuvent durer 2 ans:
lorsque la charge commence à être insuffisante,
le symbole d’une pile clignote sur l’écran.
Si on ne prévoit pas le remplacement des
piles d’ici 15 jours, Intellitherm C57RF s’éteint
automatiquement et sur l’écran n’apparaît que
le message OFF.
Pour qu’un C57RF et un CH173D puissent communiquer correctement, il est nécessaire d’exécuter une
procédure appelée “autoapprentissage”, pendant laquelle le récepteur reconnaît et mémorise l’identité
du C57RF: à partir de ce moment il pourra exécuter toutes ses commandes, en négligeant celles
d’autres émetteurs éventuellement présents dans la zone (on rappelle que la portée d’un système
C57RF/CH173D est d’environ 30 mètres en plein air). Pour effectuer un autoapprentissage, procéder
comme suit: maintenir la pression sur la touche sur le CH173D pendant environ 5 secondes, jusqu’à ce
que la LED jaune ne commence à clignoter. En maintenant la pression sur la touche de RESET du C57RF,
à l’aide d’un objet pointu: après quelques instants la LED à gauche du CH173D clignote rapidement de
couleur jaune et retourne à l’allumage fixe de couleur verte, qui indique que l’autoapprentissage a
effectivement été effectué. N.B.: Il est possible de commander deux ou plusieurs récepteurs CH173D
avec un seul C57RF: naturellement, il sera nécessaire d’effectuer un autoapprentissage sur tous les
CH173D (non nécessairement au même moment).
Pour séparer du corps frontal
lesoclepourlefixage,enlever
le couvercle du logement des
piles et dévisser les vis de
haut, en tournant le corps
de l’appareil vers le bas pour
l’extraire.
2
3
SÉLECTION DU MODE
DE FONCTIONNEMENT ÉTEINT
Pendant le mode ÉTEINT, Intellitherm à la
possibilité de maintenir la température fixe
de 5°C pour protéger le système contre les
risques du gel.
Cette sélection doit être effectuée au
moment de l’installation et avant d’insérer
les piles.
N.B. Si on souhaite changer la sélection
après l’installation, Intellitherm devra être
réinitialisé et reprogrammé.
Dip switch de HAUT pour la protection
ANTIGEL 5°C
Dip switch en BAS pour le système
complètement ÉTEINT
1FIXATION MURALE
L’installation
doit uniquement
être effectué par
du personnel
qualifié.
Monter le thermostat à 1,5 mètres de hauteur
du sol, loin de cuisines, sources de chaleur,
fenêtres et portes.
S’assurer que le socle soit bien fixé plat au
mur et sans déformations.
pour boîtier encastrable
503 (à 3 modules)
pour boîtier
encastrable ronde
A
B
INSTALLATION
Intellitherm
français
14
AUTO
+ +
‘AA’
1.5V - -
‘AA’
1.5V
6
RÉGLER L’HEURE EN COURS ET LE JOUR
(voir image à coté) Touches pour le réglage de
l’heure et du jour
Pour insérer les piles, enlever le couvercle en le tirant de
front à l’appareil.
A 83,5 mm
B 60 mm
!

C57RF
THERMOSTAT PROGRAMMABLE
HEBDOMADAIRE RADIO
AU TO
couronne de programmation
CONFORT / TMAX
ECONOMIE / TMIN
OFF
température en °C
DAY
Jour de la semaine
Chauffage ON
Refroidissement ON
HEURE
ECRAN
La couronne de programmation représente une
horloge de 24 heures partagée en secteurs de
30 minutes. La couleur des secteurs indique la
température programmée pour cette période de
temps.
Touches de réglage de la
température minimale
TMIN / ECONOMIE
de 2° à 62°C.
COPY
Permet de copier la
programmation d’un jour
aussi dans les jours
suivants
1 = 2 = 3 = 4 = 5 = 6 = 7
DAY
Touche de réglage du jour.
1 = Lundi / 2 = Mardi / 3 = Mercredi
4 = Jeudi / 5 = Vendredi / 6 = Samedi / 7 = Dimanche
RÉINITIALISATION
En appuyant quelques secondes, toutes
les programmations s’annulent et le
programme standard se rétablie.
Touches de réglage de la
température maximale
TMAX / CONFORT
de 2° à 62°C
AUTO
Fonctionnement avec
programme automatique
hebdomadaire
COMMUTATEURS
Maintient constante la
température de CONFORT
établie avec les touches TMAX.
CONFORT / TMAX
ECONOMIE / TMIN
OFF
Maintient constante la
température de ECONOMIE
établie avec les touches TMIN.
Maintient le système
éteint ou avec fonction
ANTIGEL 5°C
Avec le commutateur en position
le système se prépare pour le
fonctionnement du chauffage.
Avec le commutateur en position
le système de climatisation se met
en marche.
CONFORT / TMAX
ECONOMIE / TMIN
OFF
Touches de programmation de la température.
À chaque pression d’une des trois
touches, le secteur clignotant
deviendra de couleur correspondante
à la température assignée.
HEURE
Touches de réglage
Intellitherm
français
15

2
5
Avec les commutateurs dans la position indiquée, appuyer sur les touches ou
ou pour programmer le nombre d’heures h dont on souhaite exclure le programme
automatique et forcer la température.
La couronne de l’écran prendra la couleur de la température choisie.
AU TO
Déplacer les commutateurs en
position AUTO et PROG pour
commencerlaprogrammation.
L’écran visualise les heures
00.00 et le DAY1.
PROGRAMMES
STANDARD
Pour chaque 30 minutes, il est possible de programmer la température souhaitée
PERSONNALISATION
Après l’installation et la connexion du C57RF, on peut utiliser le programme
hebdomadaire avec les horaires et les températures déjà établies
d’usine, en positionnant le commutateur sur la fonction AUTO
Vérifier que le commutateur soit en position pour le fonctionnement
du chauffage.
de lundi DAY1 à vendredi DAY5
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
de samedi DAY6 à dimanche DAY7
20 C°
5 C°
AUTO
Sur la couronne clignotera
le secteur dont programmer
la température et l’heure
correspondante paraîtra à
l’écran.
3
4
A la fin des modifications,
positionner le commutateur
pour mettre en marche le
chauffage ou positionner le
commutateur sur pour le
refroidissement.
Avec C57RF, il est possible d’exclure temporairement le programme automatique à
n’importe quel moment, sans le modifier, pour obtenir toujours et en continuation la
température souhaitée de 1 à 240 heures (confort, économie, éteint).
FONCTION “JOKER”
AUTO
CONFORT / TMAX
ECONOMIE / TMIN OFF
CONFORT / TMAX ECONOMIE / TMIN
OFF
Passé le temps programmé, C57RF retournera au programme automatique.
Pour réduire ou exclure la période “Joker” avant le temps prévu, appuyer sur une touche de couleur
différente à celui de la couronne sur l’écran.
1
Programmer la température
T MIN T MAX
Enappuyantunedestroistouches,ilest
possibledeprogrammerlatempérature
souhaitée. A chaque pression d’une des
trois touches, le secteur changera de
couleuretavancerade30minutes.
Pour déplacer le commutateur sans
changer la température, utiliser les
touches
Intellitherm
français
16
Après la programmation d’un
jour, il est possible de copier
le programme pour les jours
suivants, en appuyant la touche
COPY; alternativement appuyer
la touche DAY pour changer le
jour et répéter les opérations
précédentes.

Déplacer le commutateur en position ECONOMIE pour
lire la température MINIMALE o en position CONFORT
pour lire la température MAXIMALE.
TEMPÉRATURE D’AMBIANCE MINIMALE ET MAXIMALE
DU JOUR PRÉCÉDENT
F O N C T I O N S
A V A N C É S
HEURES DE FONCTIONNEMENT
AU TO
HEURES de
fonctionnement
de la mise en
marche
HEURES de
fonctionnement
du jour précédent
AU TO
HEURES
dont la température
à été enregistrée Température d’ambiance
MAXIMALE ou MINIMALE
Avec C57RF il est possible de savoir pour combien d’heures la
chaleur à été demandée le jour précédent (relais fermé – ON)
et dès le début du fonctionnement du Intellitherm C57RF
(collocation des piles ou réinitialisation).
En positionnant les commutateurs comme indiqué, les
heures d’utilisation du chauffage seront visualisées à l’écran.
Avec Intellitherm C57RF il est possible de vérifier la
température MINIMALE et MAXIMALE que l’ambiance à
attendue le jour précédent et l’heure dont elle à été mesurée.
Déplacer le commutateur en position PROG
FONCTIONNEMENT D’ÉTÉ OU CLIMATISATION
Quand on déplace le commutateur en position ÉTÉ, C57RF se prépare pour le
fonctionnement du système de CLIMATISATION. Avec les touches rouges on règle la
température de CONFORT/T.MAX à maintenir dans l’ambiance. Par conséquence, les
secteurs rouges de la couronne à l’écran indiquent les périodes d’allumage du système de
climatisation; par contre les secteurs d’autre couleur indiquent les périodes de coupure.
Intellitherm
français
17
CARACTÉRISTIQUES TECHNIQUES
Conforme aux normes EN 50371, EN60950-1, EN300220-2,
EN301489-3.
Conforme aux directives 1999/5/EC
Logiciel classe A.
Réglage de la température – CONFORT de 2 à 62°C – ECONOMIE
de 2° à 62°C.
Différentiel +/- 0,25°C.
Gradient thermique de référence 4°K/h.
Eteint avec possibilité de protection antigel (5°C) programmable
avec dip switch.
Température d’ambiance maximale T45.
Alimentation sans connexion à la ligne électrique avec 2 piles
alcalines type AA de 1,5V (durée 2 ans).
Caractéristiques du signal radio 868.350 MHz <= 15mW.
Portée maximum signal 30 m* en espaces fermés, 70m en
espaces ouverts.
Contrôle automatique de l’état de charge des piles avec
signalisation à l’écran en cas de charge insuffisante.
Remplacement des piles sans perte des données
programmées.
Commutateur pour le fonctionnement d’hiver ou d’été
Touche de réinitialisation pour rétablir le programme
précédemment établi.
Dimensions: 130x80x17 mm.
Classification ErP: Classe ErP IV; 2% (Rég. EU 811/2013
- 813/2013)
* par rapport à la conformation de l’ambiance (murs,
objets, etc..)

4
AUSWAHL DES AUSGESCHALTETEN
BETRIEBS
5
EINFÜHREN UND ERSETZEN DER BATTERIEN
TEACH-IN-VERFAHREN DES CH173D
Zwei alkaline AA Mignon-Langzeitbatterien
einer guten Marke von 1,5 V einführen, dabei auf
die Polung achten. Die Speisebatterien können
2 Jahre dauern: Wenn die Ladung langsam
unzureichend wird, blinkt auf dem Display das
Symbol einer Batterie. Wenn die Batterien
nicht innerhalb von 2 Wochen ersetzt werden,
schaltet sich Intellitherm C57RF automatisch
aus, und auf dem Display erscheint nur die
Schrift OFF.
Damit ein C57RF und ein CH173D korrekt kommunizieren können, muss ein „teach-in-Verfahren“
ausgeführt werden, währenddessen der Aktuator die Identität des C57RF erkennt und speichert: Ab
diesem Moment können alle Steuerungen ausgeführt und andere eventuell im Bereich vorliegenden
Geber nicht beachtet werden (wir erinnern daran, dass die Reichweite eines Systems C57RF/CH173D
zirka 30 Meter im Freien beträgt). Zur Ausführung eines Self teaching – Verfahren wie folgt vorgehen:
die Taste im CH173D zirka 5 Sekunden lang drücken, bis die gelbe LED zu blinken beginnt. Nun die
Taste RESET des C57RF mit einem spitzen Gegenstand drücken: nach kurzer Zeit blinkt die linke LED
gelb auf und wird wieder fest grün, womit das erfolgte Self Teaching angezeigt wird.
Hinweis: Es ist möglich, zwei oder mehrere Aktuatoren CH173D mit nur einem C57RF: zu steuern:
Natürlich ist es notwendig, das teach-in bei allen CH173D auszuführen (nicht unbedingt im selben
Moment).
UmdenBefestigungssockelvom
vorderen Körper zu trennen,
den Deckel des Batteriefachs
entfernen, und die Schrauben
von oben abschrauben, indem
Sie den Körper des Geräts zum
Ausziehen nach unten drehen.
2
3
AUSWAHL DES AUSGESCHALTETEN
BETRIEBS
In der Modalität AUSGESCHALTET hat
Intellitherm die Möglichkeit, die Temperatur
fest auf 5°C beizubehalten, um die Anlage
vor Frostgefahr zu schützen.
Diese Auswahl muss bei der Installation
und vor Einführung der Batterien erfolgen.
N.B. Wenn Sie die Auswahl nach der
Installation ändern wollen, muss
Intellitherm zurückgesetzt und neu
programmiert werden.
Dip Switch nach OBEN für den FROST-
SCHUTZ 5°C
Dip Switch nach UNTEN, wenn die
Anlage vollständig AUSGESCHALTET
sein soll
1WANDBEFESTIGUNG
Die Installation
darf nur durch
Fachpersonal
erfolgen!
Befestigen Sie das Uhrentermostat in einer
Höhe von 1,5 Meter vom Boden entfernt von
Kochherden, Hitzequellen, Fenstern und
Türen. Versichern Sie sich, dass der Sockel
eben und ohne Verformungen befestigt ist.
Für Einbaugehäuse
503 mit 3 Modulen
Für runde Einbauge-
häuse
A
B
INSTALLATION
Intellitherm
AUTO
+ + ‘AA’ 1.5V - - ‘AA’ 1.5V
6
DIE LAUFENDE UHRZEIT UND DEN TAG
EINSTELLEN [siehe die nebenstehende
Abbildung]
Tasten zur Einstellung der
Uhrzeit und des Tages
Zum Einführen der Batterien den Deckel entfernen,
indem er frontal zum Gerät gezogen wird
A 83,5 mm
B 60 mm
!
deutsch
18

C57RF
UHRENTHERMOSTAT
MIT WOCHENPROGRAMM UND FUNKSTEU
AU TO
Programmierrad
COMFORT / TMAX
ECONOMY / TMIN
OFF
Temperatur in °C
DAY
Wochentag
Heizung ON
Kühlung ON
UHRZEIT
DISPLAY
Das Programmierrad stellt eine 24 Stunden Uhr
dar, die in Abschnitte von 30 Minuten unterteilt
ist. Die Farbe der Abschnitte zeigt die für den
entsprechenden Zeitraum programmierte
Temperatur an.
Tasten zur Einstellung
der min. Temperatur
TMIN / ECONOMY
von 2° bis 62°C.
COPY
Ermöglicht die Kopie der
Programmierung eines
Tages auch auf die anderen
Tage.
1 = 2 = 3 = 4 = 5 = 6 = 7
DAY
Taste zur Einstellung des Tages.
1 = Montag / 2 = Dienstag / 3 = Mittwoch
4 = Donnerstag / 5 = Freitag / 6 = Samstag / 7 = Sonntag
RESET
Wird diese Taste einige Sekunden lang gedrückt,
werden alle Programmierungen gelöscht und das
Standardprogramm wiederhergestellt.
Tasten zur Einstellung
der max. Temperatur
TMAX/COMFORT
von 2° bis 62°C.
AUTO
Betrieb mit automatischem
Wochenprogramm
S C H A L T E R
Hält die Temperatur
COMFORT, die mit den
Tasten TMAX eingestellt
wurde, konstant
COMFORT / TMAX
ECONOMY / TMIN
OFF
Hält die Temperatur
ECONOMY, die mit den
Tasten TMIN eingestellt
wurde, konstant
Hält die Anlage
ausgeschaltet oder in
Frostschutzfunktion 5°C.
Bei Schalter auf der Position
bereitet sich die Anlage für den
Heizbetrieb vor.
Bei Schalter auf der Position
schaltet sich die Klimaanlage ein.
COMFORT / TMAX
ECONOMY / TMIN
OFF
Tasten zur Programmierung der Temperatur
Bei jedem Druck einer der drei Tasten
nimmt der blinkende Abschnitt
die entsprechende Farbe der
zugeordneten Temperatur an.
UHRZEIT
Tasten zur Einstellung
Intellitherm
deutsch
19

2
5
Stellen Sie die Schalter auf die angezeigte Position, drücken Sie die Tasten
oder oder , um die Anzahl der Stunden h einzustellen, während deren Sie das
Automatikprogramm ausschließen und die Temperatur forcieren wollen. Das Rad des
Displays nimmt die Farbe der gewählten Temperatur an.
AU TO
Die Schalter auf die Position
AUTO und PROG stellen,
um die Programmierung zu
starten. Das Display zeigt die
Uhrzeit 00.00 und den DAY1
an.
PROGRAMME
STANDARD
Es ist möglich, für alle 30 Minuten die gewünschte Temperatur einzustellen.
PERSONALISIERT
Nach der Installation und dem Anschluss des C57RF kann durch Positionieren
des Schalters auf die Position AUTO das Wochenprogramm mit
schon werksmäßig eingestellten Uhrzeiten und Temperaturen
verwendet werden
Prüfen, ob der Schalter für den Heizbetrieb positioniert ist.
Von Montag DAY 1 bis Freitag DAY 5
6.30 8.30 11.30 13.30 17 22
17 C°
20 C°
5 C°
823.30
Von Samstag DAY 6 bis Sonntag DAY 7
20 C°
5 C°
AUTO
Auf dem Rad blinkt der
Abschnitt, dessen Temperatur
eingestellt werden soll, und
auf dem Display erscheint die
entsprechende Uhrzeit.
3
4
Nach Beendigung der
Änderungen den Schalter
auf positionieren, um den
Heizbetrieb einzuschalten,
oder auf , um die Kühlung
einzuschalten.
Mit Intellitherm C57RF ist es möglich, jederzeit vorübergehend das Automatikprogramm
auszuschließen, ohne es zu ändern, um kontinuierlich von 1 bis 240 Stunden immer die
gewünschte Temperatur (Comfort, Economy, Ausgeschaltet) zu erhalten.
FUNKTION JOLLY
AUTO
COMFORT / TMAX
ECONOMY / TMIN OFF
COMFORT / TMAX ECONOMY / TMIN
OFF
Nach Ablauf der eingestellten Zeit nimmt der C57RF das Automatikprogramm automatisch wieder auf.
Zum Reduzieren oder Ausschließen des Zeitraums JOLLY vor der vorgesehenen Zeit, drücken Sie eine
Taste, die eine andere Farbe als das Rad auf dem Display hat.
1
Einstellung der Temperatur
T MIN T MAX
Durch Drücken einer der drei Tasten ist
esmöglich,diegewünschteTemperatur
einzustellen. Bei jedem Tastendruck
ändert der Abschnitt seine Farbe und
geht30Minutenvoran
Zur Verschiebung des Cursors, ohne die
Temperatur zu ändern,
verwenden Sie die Tasten
Intellitherm
Nach Programmierung der
Uhrzeiten eines Tages ist
es möglich, das Programm
durch Drücken der Taste
COPY für die nächsten Tage zu
kopieren, oder durch Drücken
von DAY und Wiederholen der
vorhergehenden Vorgänge den
Tag zu ändern
deutsch
20
