Fantom Professional PROCART 220 User manual

Servis Arabaları Montaj Kılavuzu
Service Trolleys Assembly Manual
www.fanset.com
PROCART 220 / PROCART 221 / PROCART 222 / PROCART 223 / PROCART 224 / PROCART 225
PROCART 230 / PROCART 231 / PROCART 240 / PROCART 430 / PROCART 431 / PROCART 74311
PROCART 74312 / PROCART 432 / PROCART 433 / PROCART 436 / PROCART 437

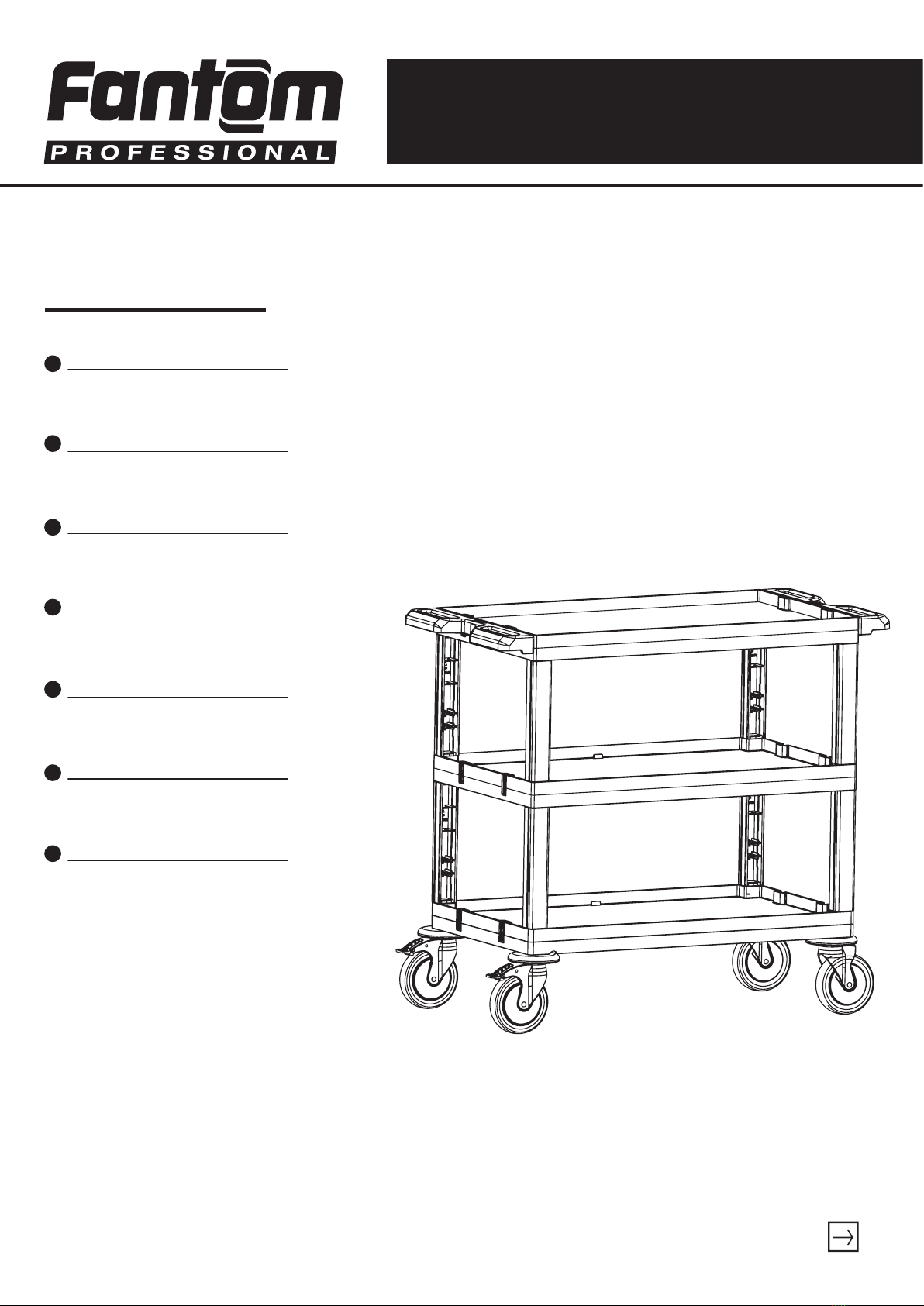

MODELLER / MODELS :

PROCART 220
PROCART 220
Servis Arabası / Service Trolley
PROCART TPK 515T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 set
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART SAG 140DD X 1 set
Servis Arabası Büyük Araba Alt Gövde - Diși/Diși
Service Trolley Maxi Base Body - Female/Female
PROCART KDR 615D X 2 set
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART SOG 130DD X 1 set
Servis Arabası Büyük Araba Orta Gövde - Diși/Diși
Service Trolley Maxi Middle Body - Female/Female
PROCART SUG 120DD X 1 set
Servis Arabası Büyük Araba Üst Gövde - Diși/Diși
Service Trolley Maxi Upper Body - Female/Female
PROCART ITM 310S X 2 set
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
A
B
C
D
E
F
G

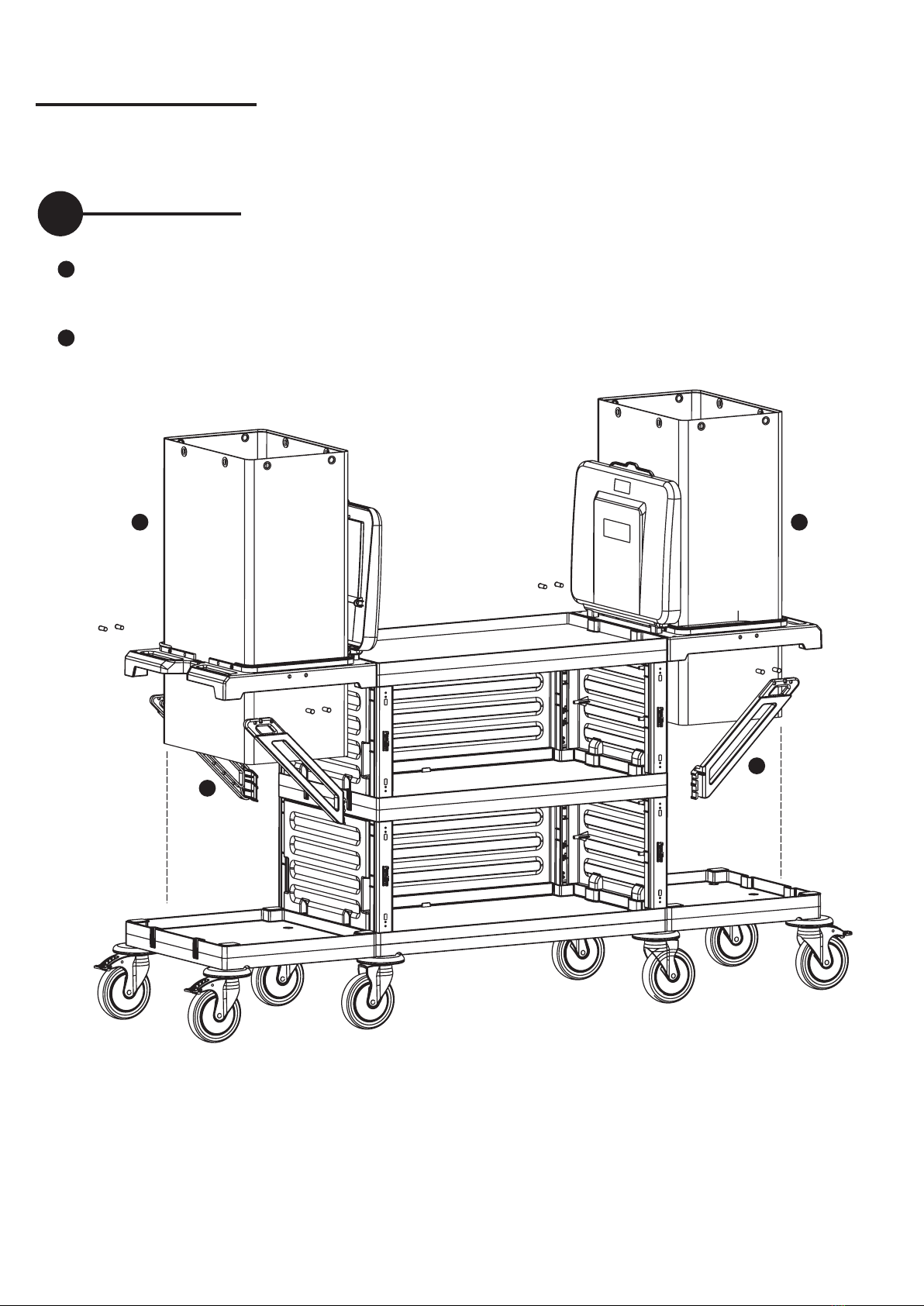

1
2
3

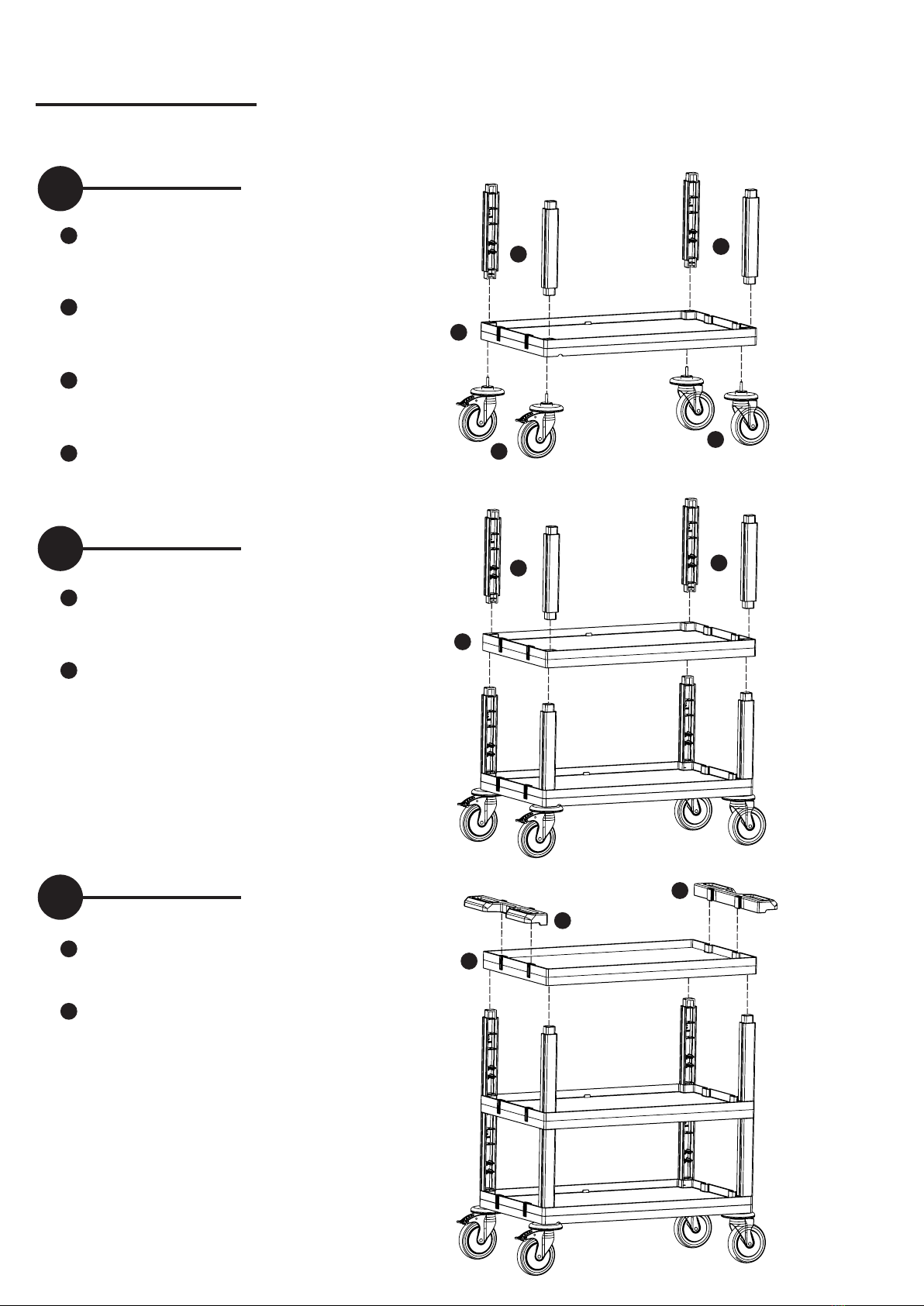

PROCART 220
PROCART SAG 140DD
• 1 Set Servis Arabası Büyük Araba Alt Gövde - Diși/Diși
• 1 Set Service Trolley Maxi Base Body - Female/Female
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SOG 130DD
• 1 Set Servis Arabası Büyük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Maxi Middle Body - Female/Female
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SUG 120DD
• 1 Set Servis Arabası Büyük Araba Üst Gövde - Diși/Diși
• 1 Set Service Trolley Maxi Upper Body - Female/Female
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
A
A
B
B
C
C
D
DD
D
DD
E
E
F
F
PROCART ITM 310S
• 2 Set Temizlik Arabası İtme Sapı
• 2 Sets Cleaning Trolley Push Handle
G
G
G

1
PROCART 221
PROCART 221
Servis Arabası / Service Trolley
PROCART 220 X 1
Servis Arabası
Service Trolley
PROCART YKP 605K X 2 set
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 610K X 2 set
Servis Arabası Ön Kapak
Service Trolley Front Cover
PROCART SKV 620K X 1 set
Servis Arabası Çatal Bıçak Kovası
Service Trolley Silverware Bucket
PROCART SKV 625K X 1 set
Servis Arabası Atık Kovası
Service Trolley Waste Bucket
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
A
B
A
AA
C
B
B
D

2
3

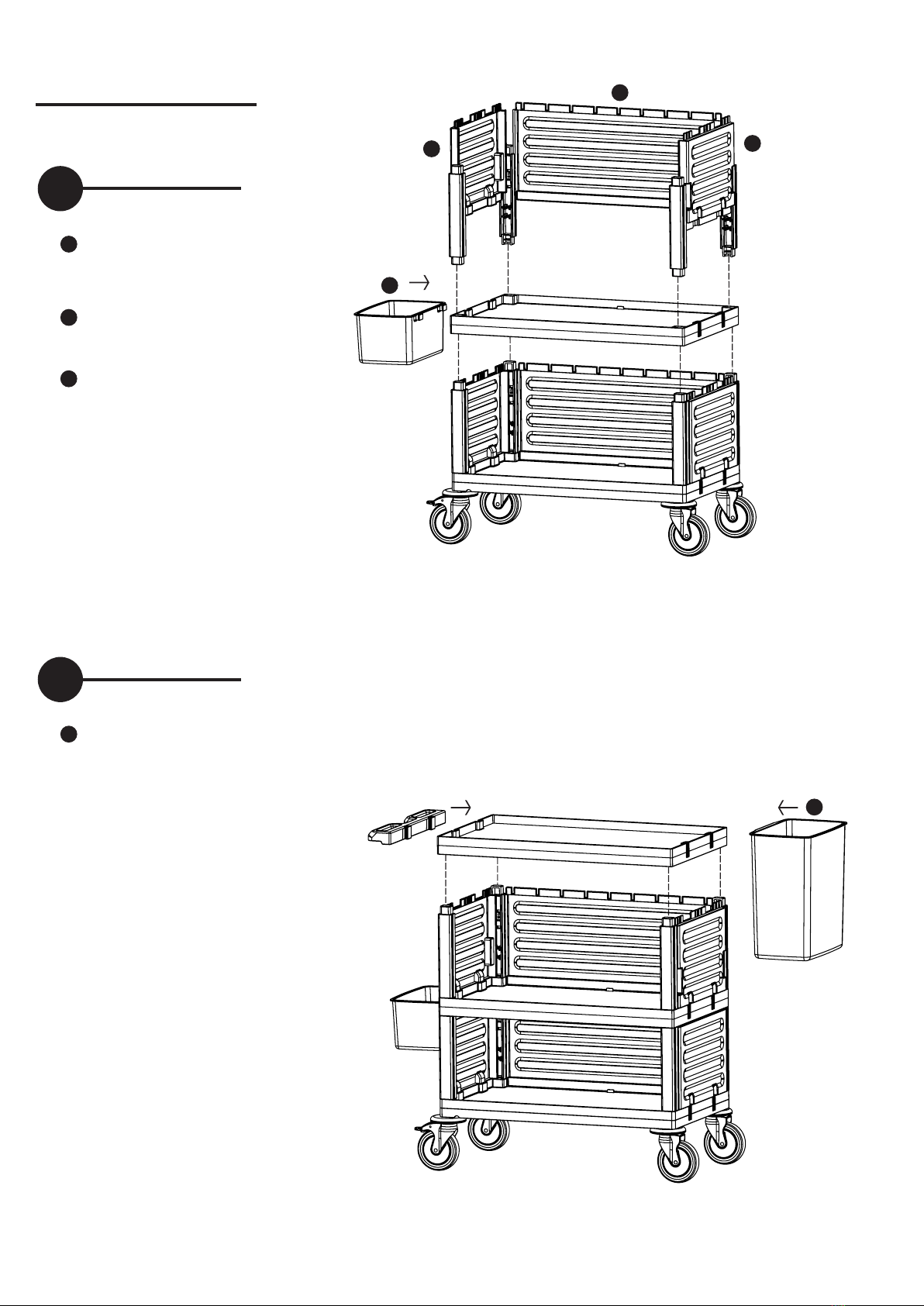

PROCART 221
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
PROCART SKV 620K
• 1 Set Servis Arabası Çatal Bıçak Kovası
• 1 Set Service Trolley Silverware Bucket
A
AA
B
B
C
C
D
D
PROCART SKV 625K
• 1 Set Servis Arabası Atık Kovası
• 1 Set Service Trolley Waste Bucket

PROCART 222
PROCART 222
Servis Arabası / Service Trolley
PROCART 220 X 1
Servis Arabası
Service Trolley
PROCART YKP 605K X 2 set
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 610K X 2 set
Servis Arabası Ön Kapak
Service Trolley Front Cover
PROCART TPK 515T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 set
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 set
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde-Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART DRS 510D X 1 set
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set
PROCART CKP 525K X 1 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
A
B
C
D
E
F
G
H
J
I

1
2
PROCART 222
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
A
AA
B
B
AAA
B
D
C
E
E
D
E
C
F
B
FF
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde-Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body-Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set

3
4
PROCART 222
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde-Erkek
• 1 Set Cleaning Trolley Litter Upper Body-Male
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
G
G
H
HH
I
I
J
J
PROCART DRS 510D
• 1 Set Temizlik Arabası Dirsek Takımı
• 1 Set Cleaning Trolley Bracket Set

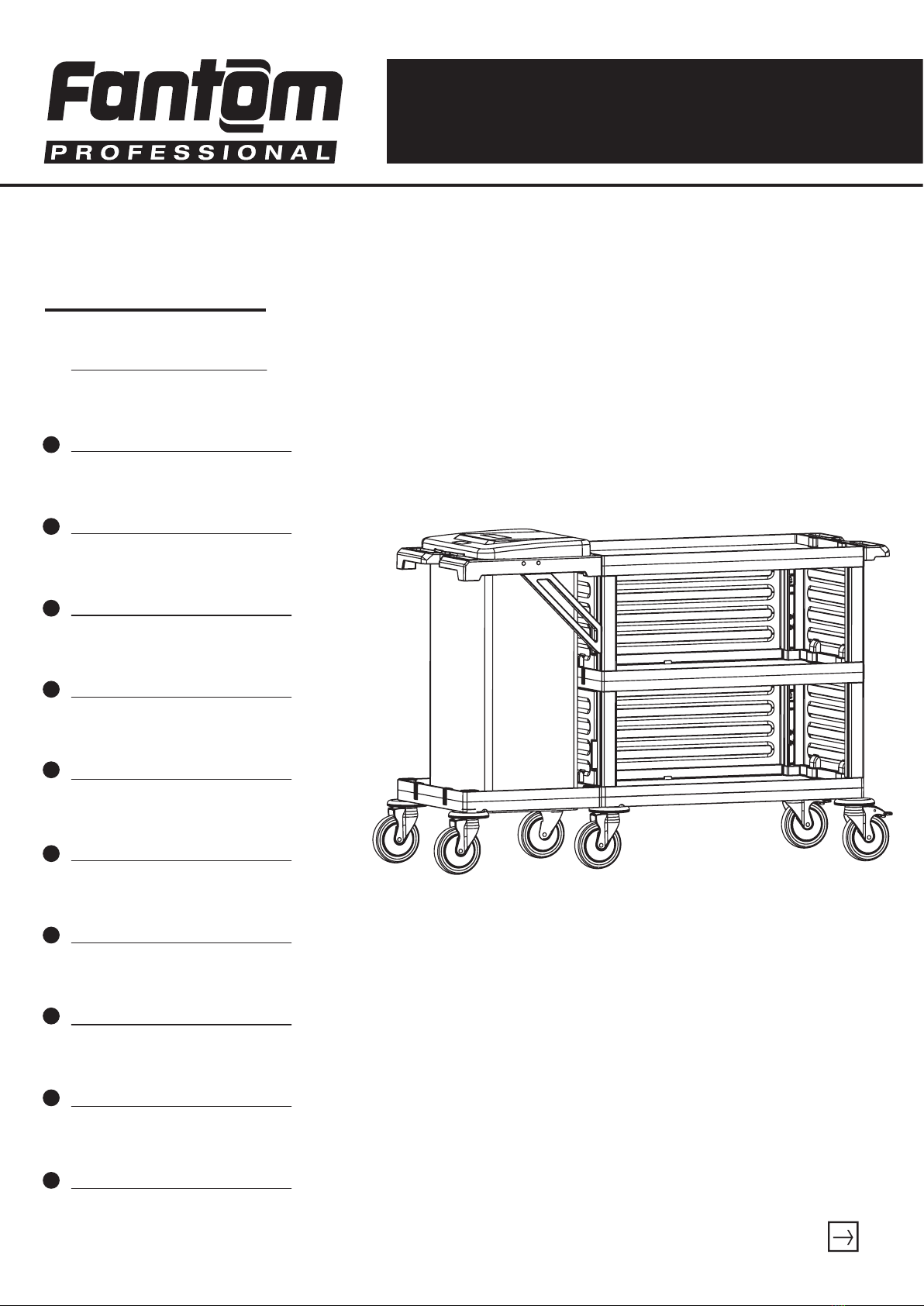

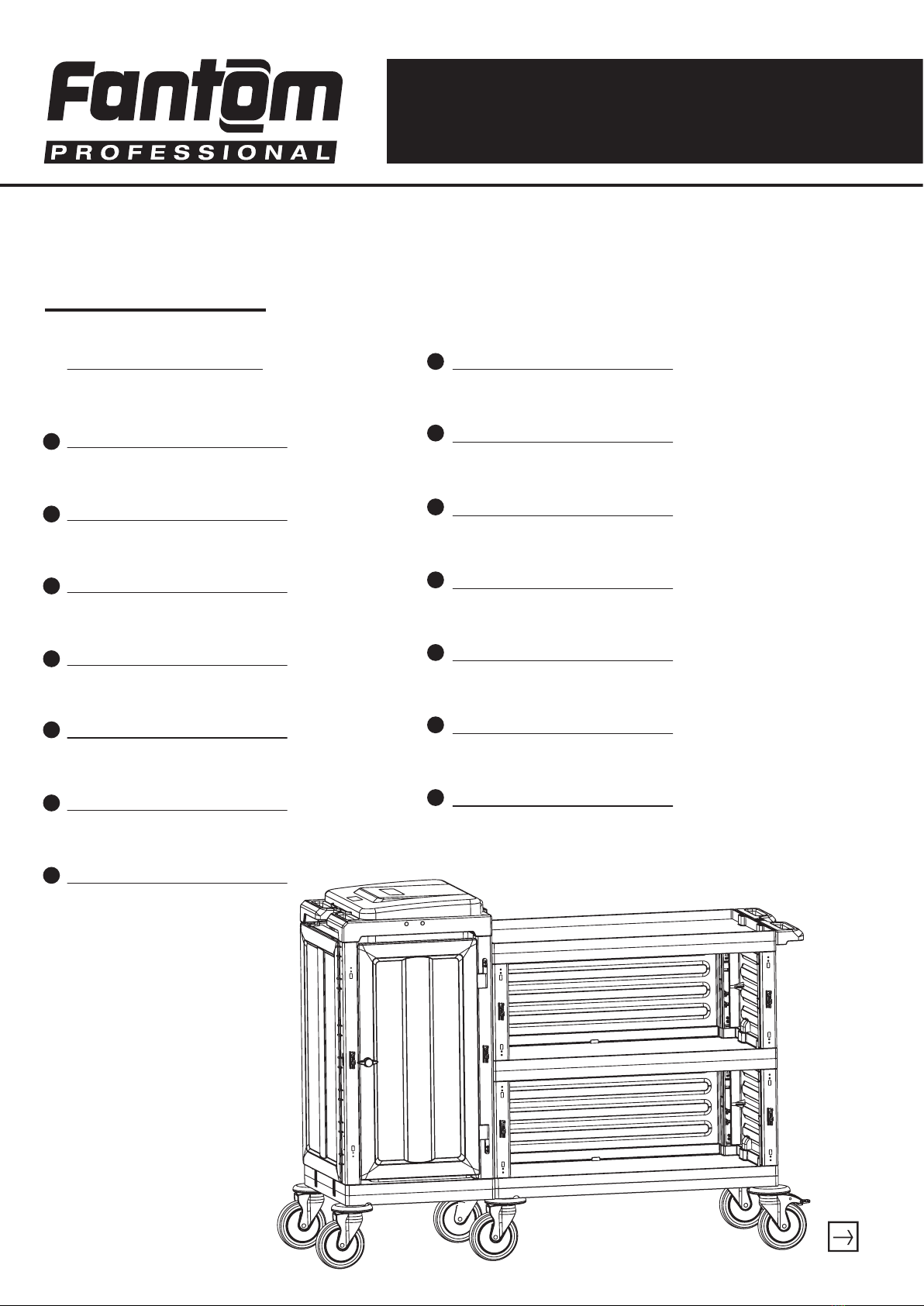

PROCART 223
PROCART 223
Servis Arabası / Service Trolley
PROCART 220 X 1
Servis Arabası
Service Trolley
PROCART YKP 605K X 2 set
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 610K X 2 set
Servis Arabası Ön Kapak
Service Trolley Front Cover
PROCART TPK 515T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 set
Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 2 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART RAY 515R X 1 set
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART ADP 316A X 1 set
Servis Arabası Bağlantı Adaptörü
Service Trolley Connection Adapter
PROCART CKP 525K X 1 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 1 set
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART OKP 400K X 1 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
A
H
I
J
K
L
M
N
B
C
D
E
F
G

E
E
1
2

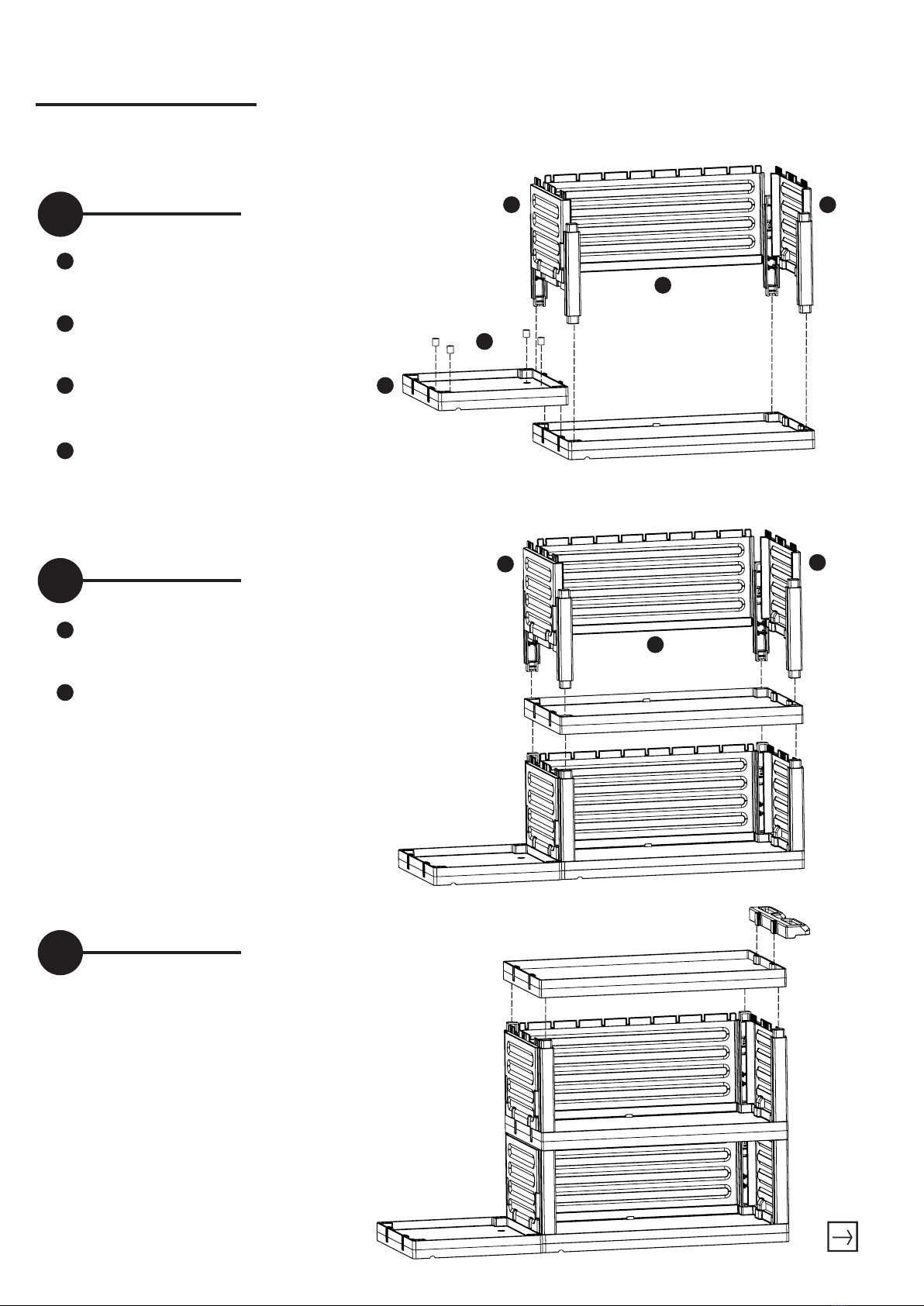

PROCART 223
D D
A
A A
B
B
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 1 Set Cleaning Trolley Mini Base Body Male-Female
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
A
B
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
3
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
A
B
A

H
F
F
F
I
I
G
G
N
N
PROCART ADP 316A
• 1 Set Servis Arabası Bağlantı Adaptörü
• 1 Set Service Trolley Connection Adapter
4
5

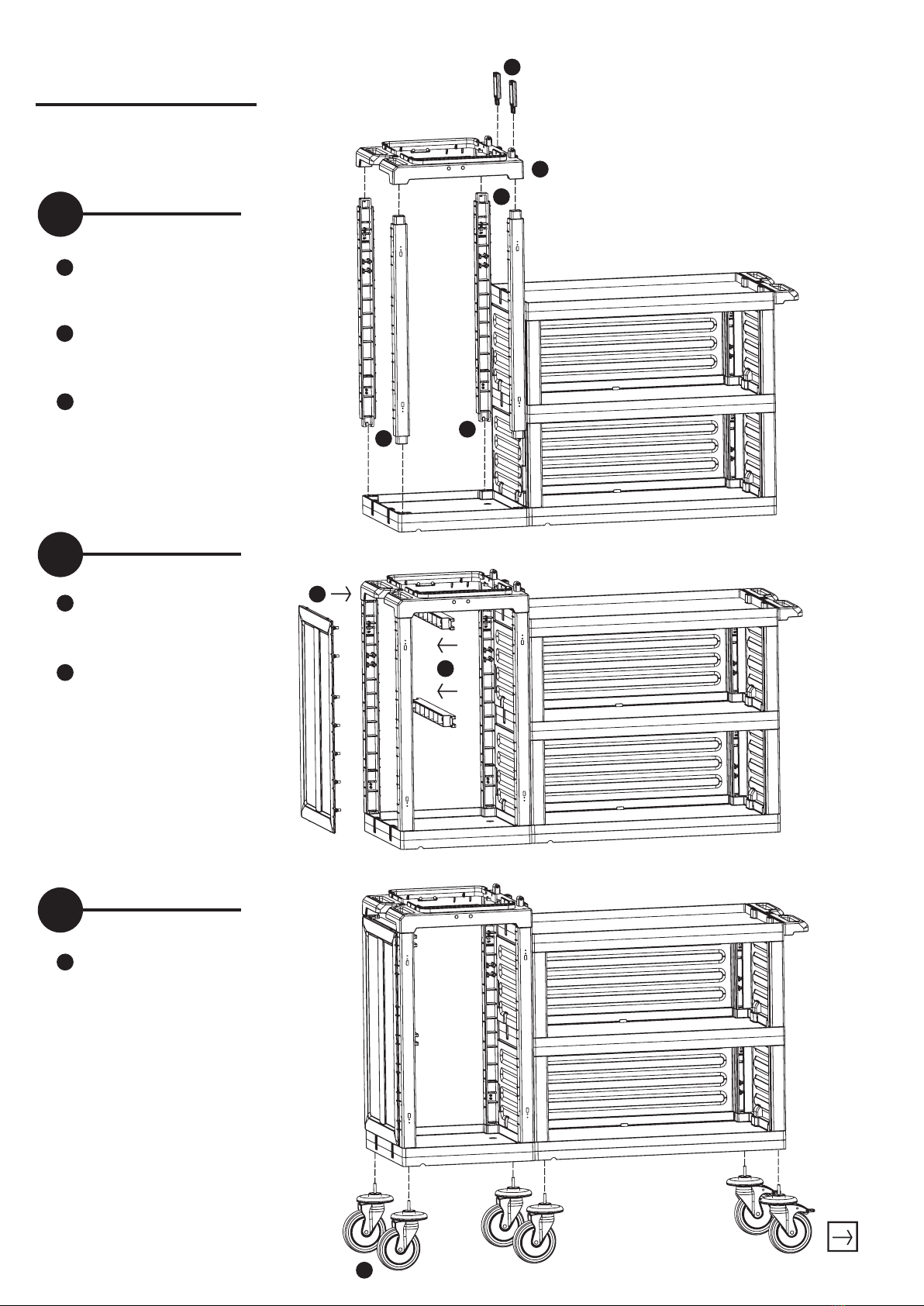

PROCART 223
PROCART RAY 515R
• 1 Set Temizlik Arabası Ray Takımı
• 1 Set Cleaning Trolley Slider Set
C
C
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
F
H
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde Erkek
• 1 Set Cleaning Trolley Litter Upper Body-Male
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set

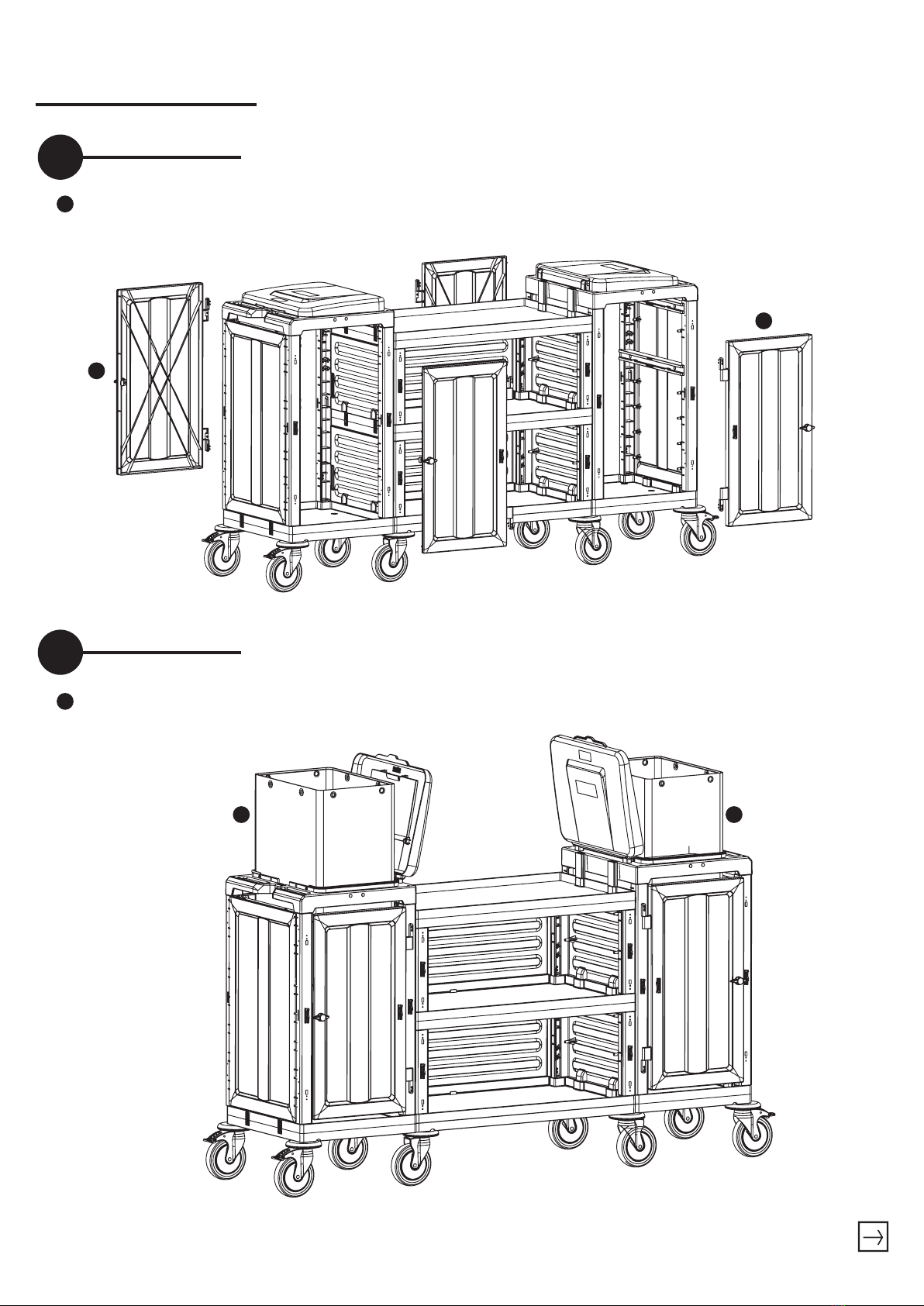

6

7
PROCART 223
J
K
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 lt
• 1 Set Cleaning Trolley Litter Tarpaulins 120 lt
PROCART PIM 330P
• 1 Set Temizlik Arabası Çöp Üst Gövde Pim Takımı
• 1 Set Cleaning Trolley Litter Upper Body Pin Set
K
L
L
J
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
M
MM
PROCART OKP 400K
• 1 Set Temizlik Arabası Ön Kapak Takımı
• 1 Set Cleaning Trolley Front Cover Set
8

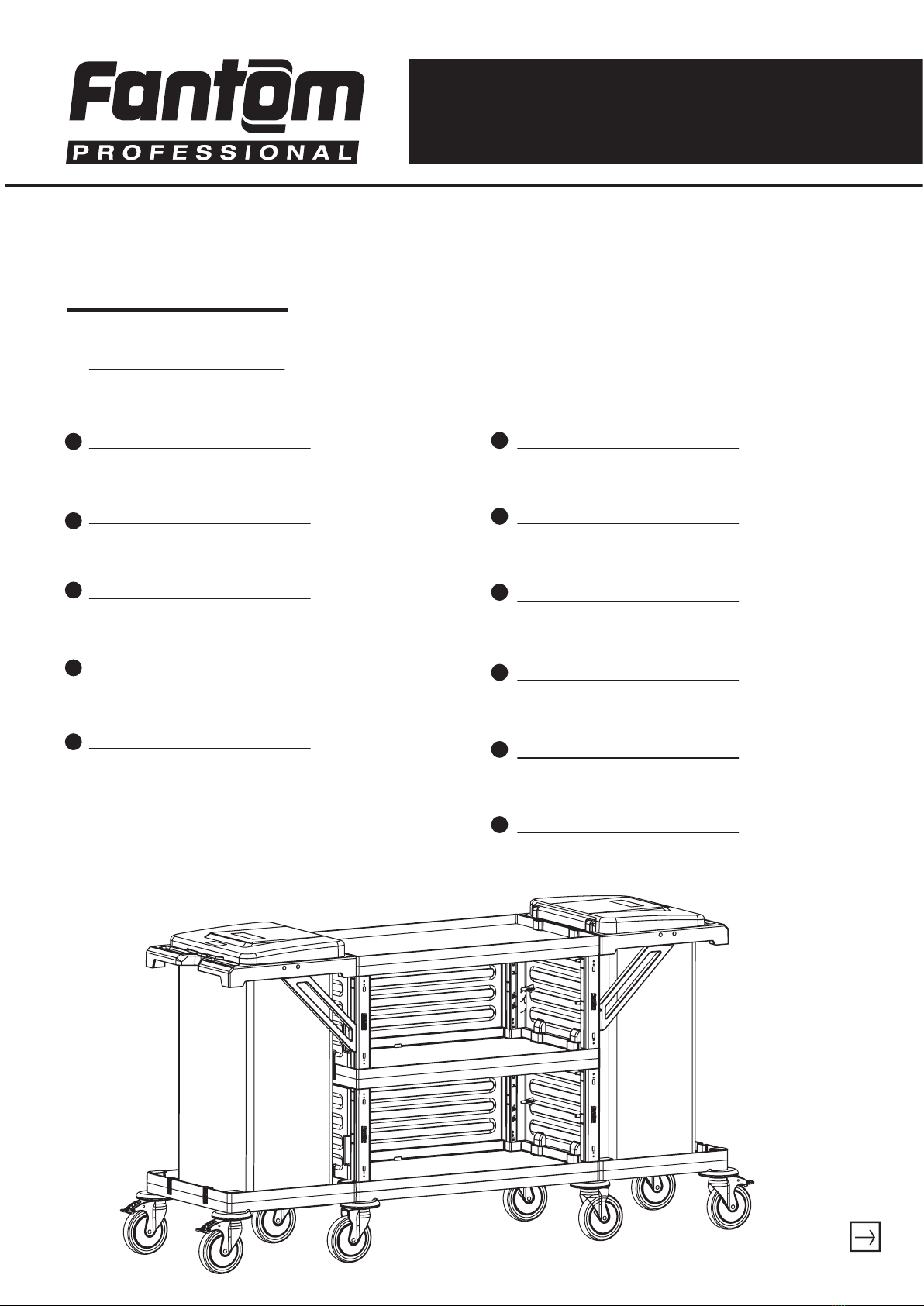

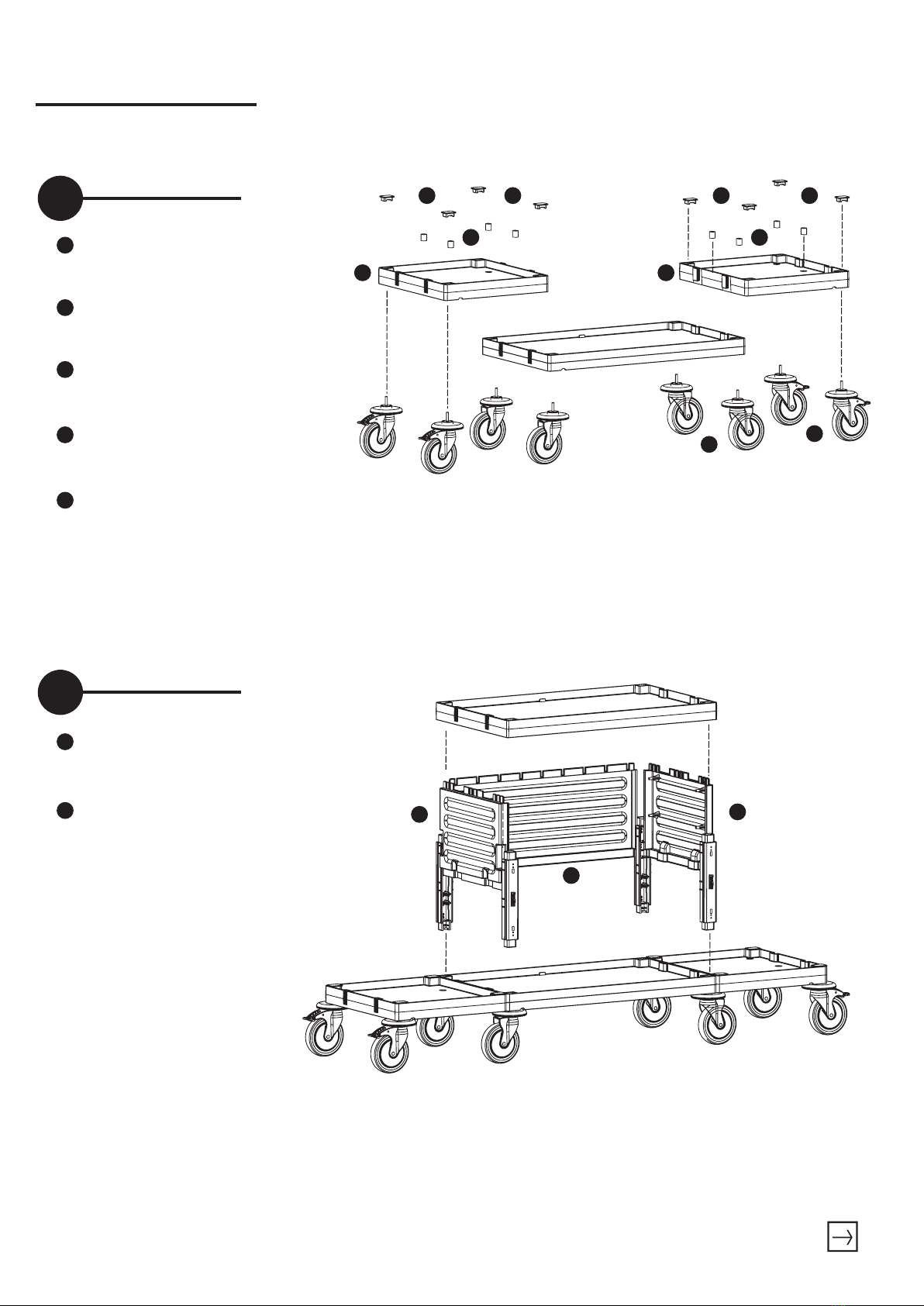

PROCART 224
PROCART 224
Servis Arabası / Service Trolley
PROCART 220 X 1
Servis Arabası
Service Trolley
A
B
C
D
E
F
G
H
K
I
J
PROCART YKP 605K X 2 Set
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 610K X 2 Set
Servis Arabası Ön Kapak
Service Trolley Front Cover
PROCART TPK 515T X 2 Set
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 Set
Procart Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART KAG 210ED X 2 Set
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 Set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 4 Set
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART CUG 300E X 2 Set
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D X 2 Set
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set
PROCART CKP 525K X 2 Set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Lıtter Cover
PROCART BRD 560B X 2 Set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

F
F F
G
G G GG
1
2
PROCART 224
E
E E
C
C
D
D
PROCART KAG 210ED
• 2 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 2 Sets Cleaning Trolley Mini Base Body Male-Female
PROCART TPK 515T
• 2 Set Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Brake And Bumper Ø150 mm
A
AA
B
B
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 4 Set Temizlik Arabası Gövde Tıpa Seti
• 4 Sets Cleaning Trolley Body Stopple Set
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover

A
B
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
H
H
H
J
J
J
PROCART CUG 300E
• 2 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 2 Sets Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K
• 2 Set Temizlik Arabası Çöp Kapağı
• 2 Sets Cleaning Trolley Lıtter Cover
PROCART 224
AA
B
3
4

PROCART DRS 510D
• 2 Set Temizlik Arabası Dirsek Takımı
• 2 Sets Cleaning Trolley Bracket Set
PROCART BRD 560B
• 2 Set Temizlik Arabası Çöp Brandası 120 Litre
• 2 Sets Cleaning Trolley Litter Tarpaulins 120 Liters
I
I
I
K
K K
PROCART 224
5

PROCART 225
PROCART 225
Servis Arabası / Service Trolley
PROCART 220 X 1
Servis Arabası
Service Trolley
A
B
C
D
E
I
J
K
F
G
H
N
O
L
M
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 610K X 2 SET
Servis Arabası Ön Kapak
Service Trolley Front Cover
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 SET
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastıic Wheel Set with Brake And Bumper Ø150 mm
PROCART KAG 210ED X 2 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 4 SET
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CUG 300E X 2 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART ADP 316A X 2 SET
Temizlik Arabası Bağlantı Adaptörü
Cleaning Trolley Connection Adapter
PROCART CKP 525K X 2 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 2 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 2 SET
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART OKP 400K X 2 SET
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set

AA
B
F
F
F
1
2
PROCART 225
E
EE
C
C
D
D
PROCART KAG 210ED
• 2 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 2 Sets Cleaning Trolley Mini Base Body Male-Female
PROCART TPK 515T
• 2 Set Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Brake And Bumper Ø150 mm
A
B
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
A
B
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART OKP 610K
• 1 Set Servis Arabası Ön Kapak
• 1 Set Service Trolley Front Cover
AA
B
3

M
M
M
4
5
PROCART 225
K
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
PROCART ADP 316A
• 2 Set Temizlik Arabası Bağlantı Adaptörü
• 2 Sets Cleaning Trolley Connection Adapter
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
O
O
O
J
H
H
H
J
J
K
K
G
G G G G
I
I
I
6
PROCART DRK 500D
• 4 Set Temizlik Arabası Direk Takımı
• 4 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 2 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 2 Sets Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K
• 2 Set Temizlik Arabası Çöp Kapağı
• 2 Sets Cleaning Trolley Litter Cover
PROCART PIM 330P
• 2 Set Temizlik Arabası Çöp Üst Gövde Pim Takımı
• 2 Sets Cleaning Trolley Litter Upper Body Pin Set

7
8
PROCART 225
N
N
N
PROCART OKP 400K
• 2 Set Temizlik Arabası Ön Kapak Takımı
• 2 Sets Cleaning Trolley Front Cover Set
L
L L
PROCART BRD 560B
• 2 Set Temizlik Arabası Çöp Brandası 120 Litre
• 2 Sets Cleaning Trolley Litter Tarpaulins 120 Liters
