INSTRUCTION SHEET FOR FEDERAL SIGNAL UNISTAT™
STATUS INDICATOR MODEL USI
SAFETY NOTICES
Failure to follow all safety precautions and instructions may result in
property damage, serious injury, or death to you or others.
SAFETY MESSAGE TO INSTALLERS, USERS, AND MAINTENANCE PERSONNEL
It is important to follow all instructions shipped with this product. This device is
to be installed by a trained electrician who is thoroughly familiar with and will follow
all applicable national and local codes.
This device may be considered a part of the signaling system and not the entire
signaling system.
The selection of the mounting location for the device, its controls and the routing
of the wiring is to be accomplished under the direction of the facilities engineer. In
addition, listed below are some other important safety instructions and precautions you
should follow:
• Read and understand all instructions before installing or operating this
e uipment.
• Do not connect this light to the system when power is on.
• After installation, ensure that all screws and threaded joints are
properly tightened.
• After installation, test the light system to ensure that it is operating
properly.
• After testing is complete, provide a copy of this instruction sheet to all
operating personnel.
• Establish a procedure to routinely check the light installation for
integrity and proper operation.
I. GENERAL.
The UniStat™ (USI) is a TYPE 4X with IP66 rating and the UniStat™ (USIS) is
a TYPE 1 status indicator for indoor use that is compact in size. Each UniStat™ status
indicator contains one base, sleeve, PCB, color LED array, lens, cap, and surface gasket.
The cap and sleeve attach to each end of the lens by twist lock joint. Two screws hold
the base and sleeve together. An O-ring between each module provides a water-tight
and dust-tight seal except for the USIS models which has slots to allow audio to emit
from the unit.
A printed circuit board runs the entire length of the base and sleeve of the
UniStat™ status indicator. The printed circuit board contains a terminal block and
circuitry for the control of a color LED array that has an average life of 100,000 hours.
The terminal block provides connection for two input power lines and eight terminals
for setting the operating modes.
-1-

The –TC model color LED array can be set to operate in one of 4 modes while
illuminating one of three colors; amber, green or red. Three terminals are used to
select the illuminated color.
The –QC model color LED array can be set to operate in one of 4 modes while
illuminating one of four colors; blue, amber, green or red. Four terminals are used to
select the illuminated color.
In addition to color selection there are two terminals which are used to select the
slow flash, Simu Strobe™, strobe flash, or steady-burn mode. The desired selection is
accomplished by contact closure between the appropriate control pin to the common
signal pin (“SEL”) on the terminal block. An additional terminal provides sound option
for the USIS models.
Table 1 identifies the terminal connections and operating modes for the UniStat™
-TC and -QC models.
The base of the UniStat™ can be surface mounted or mounted on a 3/4 inch NPT
pipe. An optional Tulip Base, Model MSTB is available for surface mounting the unit
with a 3/4 inch NPT pipe. Three Pipe Extensions, Model MSP-4, MSP-16, and MSP-32,
pre-cut in 4-inch, 16-inch, and 32-inch lengths respectively, threaded, and painted are
available ready for use with the Tulip Base, Model MSTB.
II. INSTALLATION.
A. Unpacking.
After unpacking the e uipment, examine it for damage that may have
occurred in transit. If the e uipment has been damaged, do not attempt to install or
operate it. File a claim immediately with the carrier stating the extent of the damage.
Carefully check all envelopes, shipping labels and tags before removing or destroying
them.
B. Mounting.
1. Pipe Mounting.
The UniStat™ is designed for installation on 3/4" NPT pipe. To install
the UniStat on a 1/2" NPT pipe, a user-supplied reducer is re uired. It is necessary to
remove the base from the unit before mounting to the pipe. To disassemble the

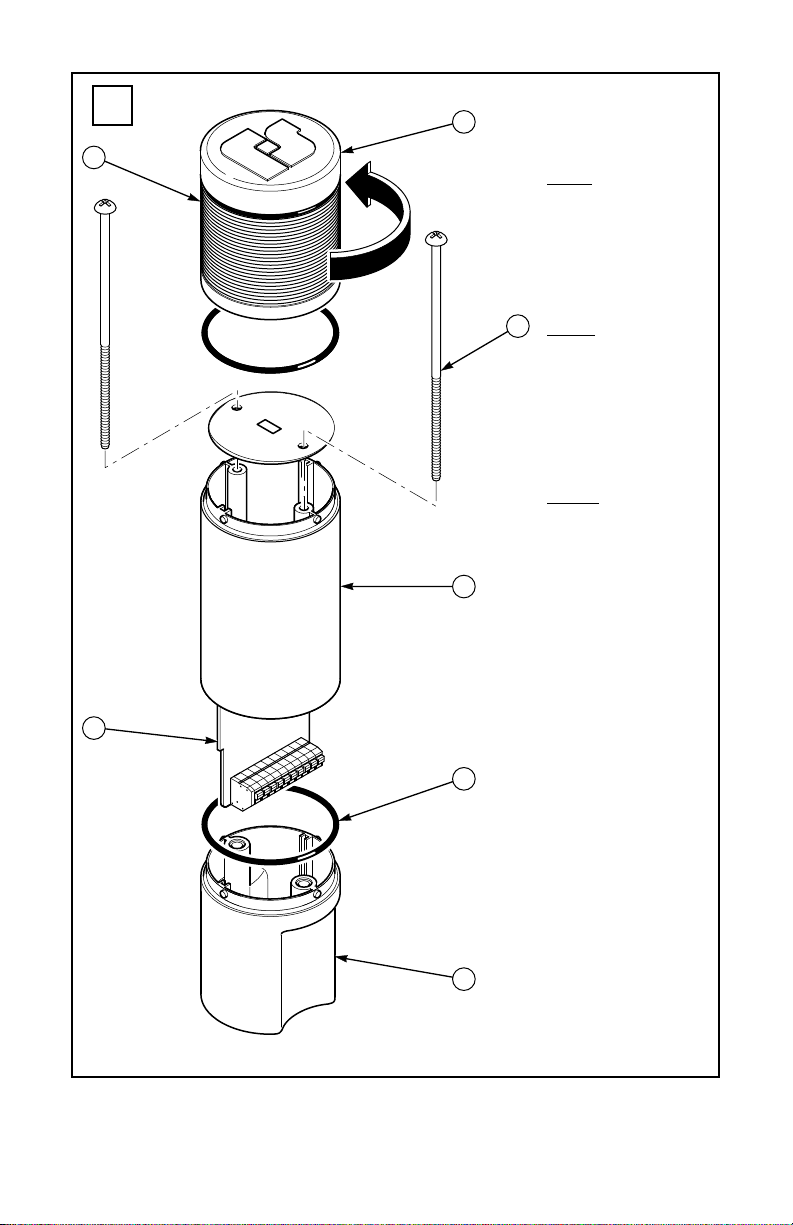

UniStat™ follow the steps below. Reference figure 1 for additional information.
a. Remove the lens by twisting counter-clockwise (as viewed from the
top) until it unlocks. Lift the lensupward and off the base unit, retain O-ring.
b. Remove the two Phillips head #6 screws and disassemble the sleeve
from the base. The printed circuit board with LED array will remain attached to the
sleeve allowing access to the terminal block. Retain O-ring for sleeve.
c. Thread the UniStat base onto the 3/4" NPT pipe.
2. Surface Mounting.
Two surface mount options are available for installing the UniStat™.
First option is to mount the unit directly on the surface of the machine, cabinet, control
board, etc. where a flat rigid surface is available. It is necessary to remove the base
-2-

from the unit before surface mounting. To disassemble the UniStat™ follow the steps
below. Reference figure 1 for additional information. Alternatively, the UniStat™ may
be surface mounted using the UniStat mounting accessories, Tulip Base (Model MSTB)
with a Pipe Extension (MSP-4, MSP-16 or MSP-32). These optional mounting accesso-
ries allow the UniStat lens to be elevated to overcome visual obstacles in the room for
greater visibility of the visual signal. Installation instructions of this second surface
mounting option are provided with the optional UniStat™ mounting accessories.
a. Remove the lens by twisting counter-clockwise (as viewed from the
top) until it unlocks. Lift the lens upward and off the base unit, retain O-ring.
b. Remove the two Phillips head #6 screws and disassemble the sleeve
from the base. The printed circuit board with LED array will remain attached to the
sleeve allowing access to the terminal block. Retain O-ring for sleeve.
c. Use the surface-mounting gasket as a template to determine the
mounting location of the unit. d. Mark the four mounting holes and the center clear-
ance hole.
d. Drill the four mounting holes using a #34 drill. In the center of the
4-hole pattern, drill the large clearance hole using a 1" hole saw.
e. Knock out the four surface mount holes at the bottom of the base.
f. Postion the gasket on the surface and place the base on top of the
gasket. Secure the base with the appropriate #6 screws.
Excessive tor ue on the mounting screws may crack the base. Do not over
tighten the screws.
C. Specifications. USI-024 AND USIS–024 USI-120 AND USIS-120
Operating Voltage Range 24VDC 100-240VAC 50-60 Hz
Operating Current 0.100A 0.060A
Operating Temperature +32° to 104° F (0° to 40° C) +32° to 104° F (0° to 40° C)
Dimensions Refer to figure 2 Refer to figure 2
Flash Rate: 400ms “ON”, 400ms “OFF”
Strobe Rate: 50ms “ON”, 20ms “OFF”
Alternating Colors: Each color is “ON” 400ms with 70ms delay between colors.
Slow Flash Alternating Colors: Each color is “ON” 400ms with 400ms delay between
colors.
Simu Strobe Alternating Colors: Each color is strobed 5 pulses 50ms “ON”, 20ms “OFF”
with 50ms delay between colors.
Strobe/Flash Alternating Colors: Each color is strobed 5 pulses 50ms “ON”, 20ms “OFF”
Environmental Ratings:
a. USI-024 and USI-120 are TYPE 4X Indoor, IP66
b. USIS-024 and USIS-120 are TYPE 1 Indoor
-3-

D. Electrical Connections.
The UniStat™ comes assembled from the factory. If the unit has not already
been disassembled previously for mounting, perform the following steps. Reference
figure 1 for additional information.
1. Remove the lens by twisting counter-clockwise (as viewed from the top)
until it unlocks. Lift the lens upward and off the base unit, retain O-ring.
2. Remove the two Phillips head #6 screws and disassemble the sleeve from
the base. The printed circuit board with LED array will remain attached to the sleeve
allowing access to the terminal block. Retain O-ring for sleeve.
3. The electrical connections can now be made to the connector using 18 or
20AWG solid copper or 20AWG stranded wire.
To avoid electrical shock hazards, do not connect wires when power is applied.
4. Feed the power and control wires through the NPT opening in the
bottom of the base. Connect the wires to the connector as indicated in figure 4, table 2.
Reference Table 1 for color and function selection.
5. Before reassembling, make sure the O-ring is in place between the base
and sleeve. To reassemble the base unit, first attach the sleeve onto the base by sliding
the printed circuit board into the channels on the base. Fasten the sleeves onto the base
by reinstalling the screws removed in step 2.
6. Reassemble the lens onto the base unit, and place the O-ring between
the lens and base. Apply a clockwise twisting motion to the lens until it locks into place.
7. Test the UniStat™ to ensure that it operates as intended.
III. SERVICE.
Federal Signal will service your e uipment or provide technical assistance with
any problems that cannot be handled locally. Any units returned to Federal Signal for
service, inspection, or repair must be accompanied by a Return Material Authorization.
This R.M.A. can be obtained from the local distributor or manufacturer’s representa-
tive. At this time a brief explanation of the service re uested, or the nature of the
malfunction, should be provided.
Address all communications and shipments to:
Electrical Products
Service Department
Signal Division
Federal Signal Corporation
2645 Federal Signal Drive
University Park, IL 60466-3195
-4-

IV. REPLACEMENT PARTS/ACCESSORIES.
Description Part No.-Model No.
PCB, USI-024TC K2005347
PCB, USIS-024TC K2005347-01
PCB, USI-024QC K2005347
PCB, USIS-024QC K2005347-01
PCB, USI-120TC K2005347-02
PCB, USIS-120TC K2005347-03
PCB, USI-120QC K2005347-02
PCB, USIS-120QC K2005347-03
TC LED PCB K2005328
QC LED PCB K2005328-01
Fuse K143136
Sounder K135169
Lens, Clear K8447042-02
Cap K8447044
O-ring MSTB
Extension Pipes MSP-4 (4"), -16 (16"), -32 (32")
-5-

Table 1
ACTIVATION METHOD FOR THE USI-024TC, USIS-024TC, USI-120TC, USIS-120TC, USI-024QC, USIS-024QC, USI-
120QC AND USIS-120QC
SIMU Flash RED GREEN BLUE AMBER Description/Function
LED LED LED LED
Select Select Select Select
PIN 2 PIN 3 PIN 5 PIN 6 PIN 7* PIN 8 Terminal Block Pin number
(S) (F) (R) (G) (B) (A) Printed Circuit Board label
O O O O O X Steady Burn Amber LED
O X O O O X Slow Flash Amber LED
X O O O O X SimuStrobe Amber Color
X X O O O X Strobe/Flash Amber Color
O O X O O O Steady Burn Red LED
O X X O O O Slow Flash Red LED
X O X O O O SimuStrobe Red LED
X X X O O O Strobe/Flash Red LED
O O O O X O Steady Burn Blue LED
O X O O X O Slow Flash BlueLED
X O O O X O SimuStrobe Blue LED
X X O O X O Strobe/Flash Blue LED
O O O X O O Steady Burn Green LED
O X O X O O Slow Flash Green LED
X O O X O O SimuStrobe Green LED
X X O X O O Strobe/Flash Green LED
O O X O O X Alternating Amber/Red Colors
O X X O O X Slow Flash Alternating Amber/Red Colors
X O X O O X SimuStrobe Alternating Amber/Red Colors
X X X O O X Strobe/Flash Amber/Red Colors
O O O O X X Alternating Amber/Blue Colors
O X O O X X Slow Flash Alternating Amber/Blue Colors
X O O O X X SimuStrobe Alternating Amber/Blue Colors
X X O O X X Strobe/Flash Amber/Blue Colors
O O O X O X Alternating Amber/Green Colors
O X O X O X Slow Flash Alternating Amber/Green Colors
X O O X O X Simu Strobe Alternating Amber/Green Colors
X X O X O X Strobe/Flash Amber/Green Colors
O O X X X X Alternating Amber/Red/Blue/Green Colors
O X X X X X Slow Flash Alternating Amber/Red/Blue/Green Colors
X O X X X X SimuStrobe Alternating Amber/Red/Blue/Green Colors
X X X X X X Strobe/Flash Alternating Amber/Red/Blue/Green Colors
AL select, pin (1) selects sounder for the USIS models only.
All Other Options All Colors OFF
X = Contact closure to Selection Common Signal (Pin 4 on terminal block).
O = Contact open.
* Pin 7 (B) is not used for the -TC models
-6-

HOJA DE INSTRUCCIONES PARA INDICADOR DE ESTADO
UNISTAT™ MODELO USI DE FEDERAL SIGNAL
AVISOS DE SEGURIDAD
El incumplimiento de las precauciones de seguridad y las instrucciones puede
provocar daños materiales, lesiones graves o muerte a usted o a terceros.
MENSAJE DE SEGURIDAD A LOS INSTALADORES, USUARIOS Y AL PERSONAL
DE MANTENIMIENTO
Es importante seguir todas las instrucciones incluidas con este e uipo. Este
dispositivo debe ser instalado por un electricista calificado ue esté familiarizado y
cumpla los códigos locales y nacionales.
Este dispositivo puede considerarse como parte del sistema de señalización y no
como el sistema completo.
La selección de la ubicación de montaje para el dispositivo, sus controles y la ruta
del cableado debe realizarse bajo la supervisión de los ingenieros de planta. A
continuación, vea otras instrucciones y precauciones importantes de seguridad ue
debe seguir:
• Lea y comprenda todas las instrucciones antes de instalar u operar este
e uipo.
• No conecte esta luz al sistema cuando la alimentación esté encendida.
• Después de la instalación, asegúrese ue todos los tornillos y las
uniones roscadas estén apretadas firmemente.
• Después de la instalación, pruebe el sistema de luz para asegurarse ue
esté funcionando correctamente.
• Después de completar la prueba, proporcione una copia de esta Hoja de
instrucciones a todo el personal operador.
• Establezca un procedimiento para verificar periódicamente la
integridad y correcta operación de la instalación de la luz.
I. GENERAL.
El UniStat™ (USI) es un indicador de estado TIPO 4X con protección IP66 y el
UniStat™ (USIS) es un compacto indicador de estado TIPO 1 para uso en interiores.
Cada indicador de estado UniStat™ contiene una base, una manga, una PCB, un
conjunto de LEDs de colores, lente, tapa, y empa uetadura de superficie. La tapa y la
manga se conectan a cada extremo del lente mediante una unión de cierre por torsión.
Dos tornillos mantienen la base y la manga juntas. Un O-ring entre cada módulo
proporciona un sello hermético y a prueba de polvo, excepto para los modelos USIS ue
tienen ranuras para permitir emitir audiofrecuencia desde la unidad.
Hay un tablero de circuito impreso en toda la longitud de la base y la manga del
indicador de estado UniStat™. El tablero de circuitos impreso contiene un blo ue de
terminales y un circuito para el control de un conjunto de LEDs de color ue tiene una
-7-

vida promedio de 100,000 horas. El blo ue de terminales proporciona la conexión para
dos líneas de alimentación de entrada y ocho terminales para ajustar los modos de
operación.
El grupo de LEDs de color del modelo –TC puede fijarse para operar en uno de 4
modos mientras ilumina uno de tres colores; ámbar, verde o rojo. Se utilizan tres termi-
nales para seleccionar el color iluminado.
El grupo de LEDs de color del modelo –QC puede fijarse para operar en uno de 4
modos mientras ilumina uno de cuatro colores; azul, ámbar, verde o rojo. Se utilizan
cuatro terminales para seleccionar el color iluminado.
Además de la selección de los colores hay dos terminales ue se usan para
seleccionar el modo de destello lento, Simu Strobe™, destello estroboscópico o
encendido continuo. La selección deseada se obtiene al cerrar el contacto entre la clavija
de control correspondiente y la clavija de señal común (“SEL”) en el blo ue de termina-
les. Un terminal adicional en los modelos USIS proporciona la opción de sonido.
La Tabla 1 identifica los modos de operación y las conexiones del terminal de los modelos
UniStat™ -TC y –QC.
La base del UniStat™ puede montarse en superficie o en una tubería de 3/4" NPT.
Una base opcional de tulipán, modelo MSTB está disponible para montar la unidad en
superficie con un tubo de 3/4" NPT. Tres extensiones de tubo, modelos MSP-4, MSP-16,
y MSP-32, precortadas en longitudes de 4", 16" y 32" respectivamente, roscadas y
pintadas, están disponibles para usar con la base de tulipán, modelo MSTB.
II. INSTALACIÓN.
A. Desembalaje.
Después de desembalar el e uipo, examínelo en bús ueda de daños ue
puedan haber ocurrido durante el transporte. Si el e uipo se ha dañado, no trate de
instalarlo ni operarlo. Presente un reclamo inmediatamente con el transportista
indicando el grado del daño. Verifi ue cuidadosamente los sobres, y las eti uetas y
rótulos de embalaje antes de retirarlos o destruirlos.
B. Montaje.
1. Montaje de tubería.
El UniStat™ está diseñado para instalarse en tubería de 3/4" NPT. Para
instalar el UniStat en una tubería de 1/2" NPT, se necesita un reductor suministrado
por el usuario. Es necesario uitar la base de la unidad antes de montarla al tubo. Para
desmontar el UniStat™ siga los pasos ue se indican a continuación. Consulte la figura
1 para información adicional.
a. Retire el lente girando en contra del sentido de las agujas del reloj
(como se ve de encima) hasta ue se desblo uee. Levante el lente hacia arriba,
retirándolo de la unidad; conserve el O-ring.
b. Quite los dos tornillos Phillips No. 6 y desarme el manguito de la base. La
tarjeta de circuito impreso con el conjunto de LEDs permanecerá conectada al manguito permitiendo
el acceso al bloque de terminales. Retenga el sello anular del manguito.
c. Enros ue la base de UniStat en el tubo de 3/4" NPT.
- -

2. Montaje de superficie.
Hay dos opciones de montaje en superficie disponibles para instalar el
UniStat™. La primero opción es montar la unidad directamente en la superficie de la
má uina, gabinete, tablero de control, etc. donde hay una superficie rígida y plana dis-
ponible. Es necesario uitar la base de la unidad antes de montarla en la superficie.
Para desmontar el UniStat™ siga los pasos ue se indican a continuación. Consulte la
figura 1 para información adicional. Alternativamente, el UniStat™ puede ser montado
en superficie con los accesorios de montaje UniStat, base de tulipán (modelo MSTB) con
una extensión de tubo (MSP-4, MSP-16 o MSP-32). Estos accesorios opcionales de
montaje permiten ue el lente UniStat sea elevado para vencer obstáculos visuales en
la habitación y obtener mayor visibilidad de la señal visual. En esta segunda opción de
montaje de superficie las instrucciones se incluyen con los accesorios opcionales
UniStat ™.
a. Retire el lente girando en contra del sentido de las agujas del reloj
(como se ve de encima) hasta ue se desblo uee. Levante el lente hacia arriba,
retirándolo de la unidad; conserve el O-ring.
b. Quite los dos tornillos Phillips No. 6 y desarme el manguito de la base. La
tarjeta de circuito impreso con el conjunto de LEDs permanecerá conectada al manguito permitiendo
el acceso al bloque de terminales. Retenga el sello anular del manguito.
c. Utilice la empa uetadura para montaje de superficie como una
plantilla para determinar la ubicación de montaje de la unidad. d. Mar ue los cuatro
agujeros de montaje y el agujero central.
d. Taladre los cuatro agujeros de montaje con un taladro #34. En el
centro del patrón de 4 agujeros, taladre el agujero grande con una sierra de corona de
1".
e. Perfore los cuatro agujeros para montaje de superficie en la parte
inferior de la base.
f. Ubi ue la empa uetadura en la superficie y colo ue la base encima
de la empa uetadura. Asegure la base con los tornillos #6 apropiados.
Un tor ue excesivo en los tornillos de montaje puede agrietar la base. No
apriete excesivamente los tornillos.
-9-

C. Especificaciones. USI-024 Y USIS–024 USI-120 Y USIS-120
Rango de voltaje de operación 24 VCC 100-240 VCA 50-60 Hz
Corriente de operación 0.100 A 0.060 A
Temperatura de operación +32° a 104° F (0° a 40° C) +32° a 104° F (0° a 40° C)
Dimensiones Consulte la figura 2 Consulte la figura 2
Tasa de destello: 400ms “ENCENDIDO”, 400ms “APAGADO”
Tasa estroboscópica: 50ms “ENCENDIDO”, 20ms “APAGADO”
Colores ue alternan: Cada color está “ENCENDIDO” 400ms con un retardo de 70ms
entre colores.
Colores ue alternan con destello lento: Cada color está “ENCENDIDO” 400ms con
400ms de retardo entre colores.
Colores ue alternan Simu Strobe: Cada color es iluminado estroboscópicamente 5
pulsos 50ms “ENCENDIDO”, 20ms “APAGADO” con 50ms de retardo entre colores.
Colores estroboscópicos/con destello: Cada color es iluminado estroboscópicamente 5
pulsos 50ms “ENCENDIDO”, 20ms “APAGADO”
Clasificación medioambiental:
a. USI-024 y USI-120 son TIPO 4X para interiores, IP66
b. USIS-024 y USIS-120 son TIPO 1 para interiores
D. Conexiones eléctricas.
El UniStat™ viene ensamblado de fábrica. Si la unidad no ha sido
desensamblada previamente para montaje, realice los pasos siguientes. Consulte la
figura 1 para información adicional.
1. Retire el lente girando en contra del sentido de las agujas del reloj (como
se ve de encima) hasta ue se desblo uee. Levante el lente hacia arriba, retirándolo de
la unidad; conserve el O-ring.
2. Quite los dos tornillos Phillips No. 6 y desarme el manguito de la base. La tarjeta de
circuito impreso con el conjunto de LEDs permanecerá conectada al manguito permitiendo el acceso
al bloque de terminales. Retenga el sello anular del manguito.
3. Ahora se pueden hacer las conexiones eléctricas al conector usando cable
de cobre sólido 18 ó 20AWG o cable de hilos 20AWG.
Para evitar el peligro de un cho ue eléctrico, no conecte los alambres cuando
esté conectada la alimentación.
4. Pase los cables de potencia y de control a través de la abertura NPT en
la parte inferior de la base. Conecte los cables al conector como se indica en la Figura 4,
Tabla 2. Consulte la selección de colores y de operación en la Tabla 1.
5. Antes de volver a ensamblar, asegúrese ue el O-ring esté entre la base y
la manga. Para volver a ensamblar la unidad base, primero fije la manga a la base
-10-

deslizando el tablero de circuito impreso en los canales de la base. Asegure las mangas
en la base volviendo a instalar los tornillos retirados en el paso 2.
6. Vuelva a ensamblar el lente en la unidad base, y colo ue el O-ring entre
el lente y la base. Apli ue un movimiento giratorio en el sentido de las agujas del reloj
al lente hasta ue se cierre en su posición.
7. Pruebe el UniStat™ para asegurarse ue opere como lo esperado.
III. SERVICIO
Federal Signal brindará servicio a su e uipo o proporcionará asistencia técnica
para cual uier problema ue no pueda ser manejado localmente. Toda unidad devuelta
a Federal Signal para servicio, inspección o reparación, debe acompañarse de una
Autorización de devolución de material (RMA) Puede obtener esta RMA del
Distribuidor o Representante del fabricante local. En este punto debe darse una breve
explicación del servicio solicitado o de la naturaleza de la falla.
Dirija todas sus comunicaciones y despachos a:
Electrical Products
Service Department
Signal Division
Federal Signal Corporation
45 Federal Signal Drive
University Park, IL 60466-3195
IV. PARTES/ACCESORIOS DE REEMPLAZO.
Descripción Parte No.-Modelo No.
PCB, USI-024TC K2005347
PCB, USIS-024TC K2005347-01
PCB, USI-024QC K2005347
PCB, USIS-024QC K2005347-01
PCB, USI-120TC K2005347-02
PCB, USIS-120TC K2005347-03
PCB, USI-120QC K2005347-02
PCB, USIS-120QC K2005347-03
TC LED PCB K2005328
QC LED PCB K2005328-01
Fusible K143136
Sirena K135169
Lente, transparente K8447042-02
Tapa K8447044
O-ring MSTB
Tuberías de extensión MSP-4 (4"), -16 (16"), -32 (32")
-11-

Tabla 1
METODO DE ACTIVACION PARA USI-024TC, USIS-024TC, USI-120TC, USIS-120TC, USI-024QC, USIS-024QC, USI-
120QC Y USIS-120QC
SIMU Destello LED LED LED LED Descripción/Función
ROJO VERDE AZUL ÁMBAR
Elegir Elegir Elegir Elegir
PIN 2 PIN 3 PIN 5 PIN 6 PIN 7* PIN 8 Número de pin de blo ue de terminales
(S) (F) (R) (G) (B) (A) Eti ueta de tablero de circuito impreso
O O O O O X LED ámbar de encendido continuo
O X O O O X LED ámbar de destello lento
X O O O O X Color ámbar SimuStrobe
X X O O O X Color ámbar estroboscópico/con destello
O O X O O O LED rojo de encendido continuo
O X X O O O LED rojo de destello lento
X O X O O O LED rojo SimuStrobe
X X X O O O LED rojo estroboscópico/con destello
O O O O X O LED azul de encendido continuo
O X O O X O LED azul de destello lento
X O O O X O LEZ azul SimuStrobe
X X O O X O LED azul estroboscópico/con destello
O O O X O O LED verde de encendido continuo
O X O X O O LED verde de destello lento
X O O X O O LED verde SimuStrobe
X X O X O O LED verde estroboscópico/con destello
O O X O O X Alternando colores ámbar/rojo
O X X O O X Destello lento alternando colores ámbar/rojo
X O X O O X SimuStrobe alternando colores ámbar/rojo
X X X O O X Colores ámbar/rojo estroboscópicos/con destello
O O O O X X Alternando colores ámbar/azul
O X O O X X Destello lento alternando colores ámbar/azul
X O O O X X SimuStrobe alternando colores ámbar/azul
X X O O X X Colores ámbar/azul estroboscópicos/con destello
O O O X O X Alternando colores ámbar/verde
O X O X O X Destello lento alternando colores ámbar/verde
X O O X O X SimuStrobe alternando colores ámbar/verde
X X O X O X Colores ámbar/verde estroboscópicos/con destello
O O X X X X Alternando colores ámbar/rojo/azul/verde
O X X X X X Destello lento alternando colores ámbar/rojo/azul/verde
X O X X X X SimuStrobe alternando colores ámbar/rojo/azul/verde
X X X X X X Colores estroboscópicos/con destello alternando ámbar/rojo/azul/verde
AL seleccionada, pin (1) selecciona sirena sólo para los modelos USIS.
Todas las otras opciones Todos los colores APAGADOS
X = cierre de contacto para señal común de selección (pin 4 en blo ue de terminales)
O = Contacto abierto.
* La clavija 7 (B) no se usa en los modelos -TC
-12-

FEUILLET D’INSTRUCTION POUR LE MODÈLE FEDERAL SIGNAL UNISTAT™
INDICATEUR DE STATUT MODÈLE USI
AVIS DE SÉCURITÉ
Ne pas suivre toutes les précautions et consignes de sécurité pourrait entraî-
ner des dommages au matériel, des blessures graves ou même la mort pour
vous ou les autres.
MESSAGE DE SÉCURITÉ AUX INSTALLATEURS, UTILISATEURS ET PERSONNEL
D’ENTRETIEN
Il est important de suivre les consignes emballées avec ce produit. Ce dispositif
doit être installé par un électricien ualifié ui connaît et se conformera à tous les co-
des nationaux et locaux applicables dans le pays d’utilisation.
Ce dispositif doit être considéré comme faisant partie du système d’avertissement
et non comme le système d’avertissement lui-même.
La sélection de l’emplacement de montage du dispositif et de ses commandes ainsi
ue l’acheminement de son câblage doivent être effectués sous la direction de l’ingé-
nieur des installations. De plus, énumérées ci-dessous, vous trouverez d’importantes
consignes de sécurité et précautions à suivre :
• Prenez soin de lire et de comprendre toutes les instructions avant d’ins-
taller et de faire fonctionner cet é uipement.
• Ne branchez pas ce dispositif au système lors ue l’alimentation est en
marche.
• Une fois l’installation terminée, asurez-vous ue toutes les vis de ré-
glage et joints filetés sont bien serrées.
• Après l’installation, testez le gyrophare afin de vous assurer u’il fonc-
tionne correctement.
• Une fois les essais terminés, donnez une copie de ce feuillet d’instruc-
tions à tout le personnel opérationnel.
• Établissez une procédure de vérification routinière de l’installation du
gyrophare pour assurer son intégrité et son fonctionnement adé uat.
I. G n ral.
Le UniStat™ (USI) est un indicateur de statut de TYPE 4X avec une classifica-
tion de IP66 et le UniStat™ (USIS) est un indicateur de statut de TYPE 1, de taille
compacte, pour utilisation intérieure. Cha ue indicateur de statut UniStat™ comprend
une base, un manchon, un PCB, une variété de témoins lumineux de couleur, une len-
tille, un capuchon et un support. Le capuchon et le manchon s’attachent à cha ue extré-
mité de la lentille grâce à un joint à prise verrouillable. Deux vis tiennent ensemble la
base et le manchon. Une bague en O entre chacun des modules procure un joint étan-
che à l’eau et à la poussière, excepté pour les modèles USIS ui affichent des fentes
pour permettre à l’appareil une émission audio.
-13-

-14-
Une carte de circuits imprimés court sur toute la longueur de la base et du man-
chon de l’indicateur de statut UniStat™. Cette carte contient un bloc de jonction et un
circuit électri ue pour le contrôle d’une gamme de témoins lumineux de couleur d’une
durée de vie moyenne de 100 000 heures. Le bloc de jonction fournit la connexion à
deux lignes d’alimentation de service et à huit bornes ui établiront les modes opéra-
tionnels.
La gamme de témoins lumineux de couleur du modèle TC peut être programmée
pour fonctionner selon l’un de uatre modes tandis ue trois couleurs sont disponibles :
orange, vert ou rouge. Trois bornes sont utilisées pour sélectionner la couleur d’illumi-
nation.
La gamme de témoins lumineux de couleur du modèle QC peut être programmée
pour fonctionner selon l’un de uatre modes tandis ue uatre couleurs sont disponi-
bles : bleu, orange, vert ou rouge. Quatre bornes sont utilisées pour sélectionner la
couleur d’illumination.
En plus de la sélection des couleurs, deux bornes permettent de sélectionner le
clignotant lent, le clignotant stroboscopi ue Simu Strobe™, ou le mode d’allumage
continu. La sélection désirée est établie par contact entre la broche de commande ap-
propriée et la broche de signal (“SEL”) courante sur le bloc de jonction. Une borne sup-
plémentaire fournit l’option du son pour les modèles USIS.
Le tableau 1 identifie les connexions des bornes et les modes de fonctionnement
pour les modèles UniStat™ -TC et -QC.
La base de l’UniStat™ peut être montée sur une surface ou sur un tuyau NPT de
3/4 po. Une base Tulip en option, de modèle MSTB, est disponible pour montage sur une
surface avec un tuyau NPT de 3/4 po. Trois extensions de tuyau, modèle MSP-4, MSP-
16 et MSP-32, pré-coupées à des longueurs de 4 po., 16 po. et 32 po. respectivement,
filetées et peintes, sont disponibles pour utilisation avec la base Tulip, modèle MSTB.
II. INSTALLATION.
A. Déballage
Une fois l’é uipement déballé, examinez-le pour y repérer tout dommage
éventuel à être survenu durant le transport. Si l’é uipement a été endommagé, n’es-
sayez pas de l’installer ou de le faire fonctionner. Remplissez immédiatement une récla-
mation auprès du transporteur, établissant l’étendue des dommages. Vérifiez soigneuse-
ment toutes les enveloppes, éti uettes et labels d’expédition avant de les retirer et de
les détruire.
B. Montage
1. Montage sur tuyau
Le UniStat™ est conçu pour une installation sur tuyau NPT de 3/4 po.
Pour installer le UniStat sur un tuyau de 1/2 po., un réducteur fourni par l’utilisateur
est re uis. Vous devrez retirer la base de l’appareil avant de le monter au tuyau. Pour
désassembler le UniStat™, procédez comme suit. Consultez la figure 1 pour de plus
amples informations.
a. Retirez la lentille en la tournant dans le sens inverse des aiguilles
d’une montre (tel u’illustré du haut) jus u’à son déverrouillage. Soulevez la lentille et
retirez-la de la base, en retenant la bague en O.

-15-
b. Dévisser les deux vis Phillips No 6 et retirer le manchon de la base.
La carte de circuit imprimé avec la barrette de DEL restera fixée au manchon permet-
tant d’accéder au bloc de jonction. Retenir le joint tori ue pour le manchon.
c. Enfilez la base du UniStat sur le tuyau NPT de 3/4 po.
2. Montage sur surface
Deux options relatives au montage sur surface sont disponibles lors de
l’installation du UniStat™. La première option est de monter l’appareil directement
sur la surface de la machine, du cabinet, du tableau de commande, etc. là une surface
plate et rigide est disponible. Vous devrez retirer la base de l’appareil avant de le mon-
ter sur la surface. Pour désassembler le UniStat™, procédez comme suit. Consultez la
figure 1 pour de plus amples informations. De façon alternative, le UniStat™ peut être
monté sur surface à l’aide des accessoires de montage UniStat de la base Tulip (modèle
MSTB) avec une extension de tuyau (MSP-4, MSP-16 ou MSP-32). Ces accessoires de
montage en option permettent à la lentille du UniStat d’être surélevée pour surmonter
les obstacles visuels de la pièce et procurer une plus grande visibilité au signal visuel.
Les consignes d’installation de cette seconde option de montage sur surface sont four-
nies avec les accessoires de montage du UniStat™ en option.
a. Retirez la lentille en la tournant dans le sens inverse des aiguilles
d’une montre (tel u’illustré du haut) jus u’à son déverrouillage. Soulevez la lentille et
retirez-la de la base, en retenant la bague en O.
b. Dévisser les deux vis Phillips No 6 et retirer le manchon de la base.
La carte de circuit imprimé avec la barrette de DEL restera fixée au manchon permet-
tant d’accéder au bloc de jonction. Retenir le joint tori ue pour le manchon.
c. Utilisez le support de montage sur surface comme gabarit pour
déterminer l’emplacement de montage de l’appareil. d. Mar uez les uatre trous de
montage et le trou de dégagement central.
d. Percez uatre trous de montage à l’aide d’une perceuse à mèche no.
34. Dans le centre du patron de 4 trous, percez le grand trou de dégagement à l’aide
d’une scie de 1 po.
e. Défoncez les uatre trous de montage sur surface dans la partie
inférieure de la base.
f. Placez le support sur la surface et placez la base par-dessus le sup-
port. Fixez la base à l’aide des vis no. 6 appropriées.
Un serrage excessif des vis de montage pourrait faire cra uer la base. Ne
serrez pas outre mesure les vis.

-16-
C. Spécifications USI-024 ET USIS–024 USI-120 ET USIS-120
Plage de tension de 24VDC 100-240VAC 50-60 Hz
fonctionnement
Courant opérationnel 0,100A 0,060A
Température opérationnelle +32° à 104° F (0° à 40° C) +32° à 104° F (0° à 40° C)
Dimensions consultez la figure 2 consultez la figure 2
Cadence de l’éclair : 400ms «en marche», 400ms «éteint»
Cadence du stroboscope : 50ms «en marche», 20ms «éteint»
Couleurs alternantes : cha ue couleur est en marche pendant 400ms avec un délai de
70ms entre les couleurs.
Éclair lent et couleurs alternantes : cha ue couleur est en marche pendant 400ms avec
un délai de 400ms entre les couleurs.
Simu Strobe et couleurs alternantes : cha ue couleur produit un éclair de 5 pulsations
50ms “en marche”, 20ms “éteint” avec un délai de 50ms entre les couleurs.
Strobe/éclair et couleurs alternantes : cha ue couleur produit un éclair de 5 pulsations
50ms “en marche”, 20ms “éteint”.
Classifications environnementales :
a. Le USI-024 et le USI-120 sont de TYPE 4X intérieur, IP66
b. Le USIS-024 et le USIS-120 sont de TYPE 1 intérieur
D. Connexions électriques
Le UniStat™ vous est livré assemblé en usine. Si l’appareil n’a pas déjà été
désassemblé pour le montage, procédez selon les étapes suivantes. Consultez la figure 1
pour de plus amples informations.
1. Retirez la lentille en la tournant dans le sens inverse des aiguilles d’une
montre (tel u’illustré du haut) jus u’à son déverrouillage. Soulevez la lentille et reti-
rez-la de la base, en retenant la bague en O.
2. Dévisser les deux vis Phillips No 6 et retirer le manchon de la base. La
carte de circuit imprimé avec la barrette de DEL restera fixée au manchon permettant
d’accéder au bloc de jonction. Retenir le joint tori ue pour le manchon.
3. Les connexions électri ues peuvent maintenant être effectuées avec du
fil de cuivre plein calibre 18 ou 20 (AWG) ou du fil toronné calibre 20 (AWG).
Pour éviter les ris ues de chocs électri ues, ne reliez aucun fil lors ue l’ali-
mentation est en marche.
4. Passer les fils de commande et d’alimentation par l’ouverture NPT file-
tée au bas de la base. Connecter les fils au connecteurs comme l’infdi ue lae tableau 2
de la figure 4. Voir le tableau 1 pour la sélection des couleurs et des fonctions.
5. Avant de réassembler, assurez-vous ue la bague en O est en place entre

-17-
la base et le manchon. Pour réassembler l’unité de base, attachez d’abord le manchon à
la base en glissant la carte de circuits imprimés dans les glissières de la base. Serrez
les manchons sur la base en ré-installant les vis retirées à l’étape 2.
6. Ré-assemblez la lentille sur l’unité de base et placez la bague en O entre
la lentille et la base. Tournez la lentille dans le sens des aiguilles d’une montre jus u’à
ce u’elle soit verrouillée en place.
7. Mettez à l’essai le UniStat™ pour vous assurer u’il fonctionne bien
comme prévu.
III. ENTRETIEN
Federal Signal fera l’entretien de votre é uipement ou vous fournira une aide
techni ue pour tout problème ui ne peut pas être réglé localement. Tous les appareils
retournés à Federal Signal pour entretien, inspection ou réparation doivent être accom-
pagnés d’une autorisation de retour de matériel (RMA). Ce RMA peut être obtenu de
votre distributeur local ou du représentant du fabricant. C’est à ce moment ue vous
devrez fournir une brève explication du service re uis ou de la nature de la défaillance.
Adressez toutes les communications et envois à :
Electrical Products
Service Department
Signal Division
Federal Signal Corporation
2645 Federal Signal Drive
University Park, IL 60466-3195
IV. PIÈCES DE RECHANGE/ACCESSOIRES
Description no. de pièce - no. de modèle
PCB, USI-024TC K2005347
PCB, USIS-024TC K2005347-01
PCB, USI-024QC K2005347
PCB, USIS-024QC K2005347-01
PCB, USI-120TC K2005347-02
PCB, USIS-120TC K2005347-03
PCB, USI-120QC K2005347-02
PCB, USIS-120QC K2005347-03
TC LED PCB K2005328
QC LED PCB K2005328-01
Fusible K143136
Résonateur K135169
Lentille, transparente K8447042-02
Capuchon K8447044
Bague en O MSTB
Tuyaux d’extension MSP-4 (4po.), -16 (16po.), -32 (32po.)

Tableau 1
MÉTHODE D’ACTIVATION POUR LE USI-024TC, USIS-024TC, USI-120TC, USIS-120TC, USI-024QC, USIS-024QC,
USI-120QC ET USIS-120QC
SIMU Éclair ROUGE VERT BLEU ORANGE Description/fonction
DEL DEL DEL DEL
Sél Sél Sél Sél
LAME 2 LAME 3 LAME 5 LAME 6 LAME 7* LAME 8 no. de lame du bloc de jonction
(S) (F) (R) (G) (B) (A) Éti uette de la carte de circuits imprimés
O O O O O X DEL orange allumage continu
O X O O O X DEL orange éclair lent
X O O O O X SimuStrobe couleur orange
X X O O O X Stroboscope/éclair couleur orange
O O X O O O DEL rouge allumage continu
O X X O O O DEL rouge éclair lent
X O X O O O DEL rouge SimuStrobe
X X X O O O DEL rouge Stroboscope/éclair
O O O O X O DEL bleu allumage continu
O X O O X O DEL bleu éclair lent
X O O O X O DEL bleu SimuStrobe
X X O O X O DEL bleu Stroboscope/éclair
O O O X O O DEL vert allumage continu
O X O X O O DEL vert éclair lent
X O O X O O DEL vert SimuStrobe
X X O X O O DEL vert Stroboscope/éclair
O O X O O X Alternance couleurs orange/rouge
O X X O O X Éclair lent et alternance couleurs orange/rouge
X O X O O X SimuStrobe et alternance orange/rouge
X X X O O X Stroboscope/éclair couleurs orange/rouge
O O O O X X Alternance couleurs orange/bleu
O X O O X X Éclair lent et alternance orange/bleu
X O O O X X SimuStrobe et alternance orange/bleu
X X O O X X Stroboscope/éclair couleurs orange/bleu
O O O X O X Alternance couleurs orange/vert
O X O X O X Éclair lent et alternance orange/vert
X O O X O X Simu Strobe et altenance orange/vert
X X O X O X Stroboscope/éclair couleurs orange/vert
O O X X X X Alternance orange/rouge/bleu/vert
O X X X X X Éclair lent et alternance orange/rouge/bleu/vert
X O X X X X SimuStrobe et alternance orange/rouge/bleu/vert
X X X X X X Stroboscope/éclair et alternance orange/rouge/bleu/vert
Sélection AL, lame (1) sélectionne le résonateur pour les modèles USIS seulement.
Toutes les autres options toutes les couleurs ÉTEINTES
X = Fermeture de contact au signal de sélection commun (lame 4 du bloc de jonction).
O = Contact ouvert.
* La broche 7 (B) n’est pas utilisée pour les modèles -TC
-1 -

English
A. Base
B. O-ring
C. Printed Circuit Board
D. Sleeve
E. #6 Phillips Head Screw
. Lens (Clear)
G. Cap
Espa ol
A. Base
B. Anillo tórico
C. Tarjeta de circuitos
impresos
D. orro
E. Tornillo Phillips #6
. Lente (transparente)
G. Tapa
Français
A. Base
B. Joint torique
C. Plaquette de circuits
imprimés
D. Manchon
E. Vis #6 à tête phillips
. Lentille (transparente)
G. Capuchon
1
-19-
A
B
F
C
G
E
290A4141C
D
