MODELE 50GC
INSTRUCTIONS D’INSTALLATION POUR LE
MODELE FEDERAL 50GC SELECTONE®
MODELO 50GC
INSTRUCCIONES DE INSTALACION PARA EL SELECTONE
FEDERAL MODELO 50GC®
MODEL 50GC
INSTALLATION INSTRUCTIONS FOR
FEDERAL MODEL 50GC SELECTONE®

INSTALLATION INSTRUCTIONS FOR FEDERAL MODEL 50GC SelecTone®
SAFETY MESSAGE TO INSTALLERS
People’s lives depend on your safe installation of our products. It is important to follow
all instructions shipped with the products. This device is to be installed by a trained elec-
trician who is thoroughly familiar with the National Electrical Code and will follow the
NEC Guidelines as well as local codes.
The selection of the mounting location for the device, its controls and the routing of the
wiring is to be accomplished under the direction of the Facilities Engineer and the Safety
Engineer. In addition, listed below are some other important safety instructions and pre-
cautions you should follow:
• All effective warning speakers produce loud sounds, which may cause, in certain
situations, permanent hearing loss. The device should be installed far enough away
from potential listeners to limit their exposure while still maintaining its effectiveness.
The OSHA Code of Federal Regulations 1910.95 Noise Standard provides guidelines
which may be used regarding permissible noise exposure levels.
• Read and understand all instructions before installing or operating this equipment.
• Do not connect this unit to the system when power is on.
• Optimum sound distribution will be severely reduced if any objects are in front of the
speaker. You should ensure that the front of the speaker is clear of any obstructions.
• All effective warning speakers produce loud sounds which may cause, in certain
situations, permanent hearing loss. You should take appropriate precautions such as
wearing hearing protection.
• After installation, ensure that all bolts and threaded joints are tightened.
• Establish a procedure to routinely check the sound system for proper activation
and operation.
• Provide a copy of these instructions to the Safety Engineer, operator(s) and
maintenance personnel.
• File these instructions in a safe place and refer to them when maintaining and/or
reinstalling the device.
Failure to follow all safety precautions and instructions may result in property damage,
serious injury, or death to you or others.
A. General.
The Model 50GC SelecTone is a continuous duty, indoor/outdoor rated, compact,
amplified speaker (with volume control) for general signaling or voice communica-
tion. Any one of available plug-in tone modules or Model UTM (purchased separate-
ly) may be used. If use of externally generated tones or voice signals from a remote
amplifier is desired, any one of four available plug-in connector cards may be used
Model 50GC is Underwriter Laboratories listed for “General Signaling Use” when
used with a Model 300CK, 300CKS, AM25CK, or AM70CK connector card or any
Listed Tone card.
The Model 50GC amplifier circuitry operates from a 24V source, which can be user-
supplied or supplied by an internal transformer as in the Federal Model
50GC-120 and 50GC-240.
-1-

B. Specifications.
Operating Voltage 24VAC or DC and 120/240VAC
Operating Current 290mA @ 24VAC, 90mA @ 24VDC,
40mA @ 120VAC, 20mA @ 240VAC
Standby Current 147mA @ 24VAC, 37mA @ 24VDC,
27mA @ 120VAC, 12mA @ 240VAC
Sound Output Up to 88dBA at 10 feet
Frequency Response 400 - 4000 Hz (± 2dB)
Output Volatge (Tone module installed) 20Vrms
Weight (approx.) 1.5 lbs. (690g -without tone module)
Dimensions (HWD -without tone module) 4-7/16” x 4-7/16” x 2-7/8”
(113mm x 113mm x 73mm)
C. Unpacking.
After unpacking the unit, examine it carefully for damage that may have occurred in
transit. If the equipment has been damaged, file a claim immediately with the carrier,
stating the extent of the damage. Before proceeding, ensure that the parts listed in the
KIT CONTENTS LIST have been supplied.
D. Kit Contents List.
Qty. Description
1 Adapter, 50GC
1 Gasket, Adapter
2 Screw, 8-32 x 3, Slotted Oval Hd.
2 Wire Nuts
E.Installation.
The Model 50GC can be attached to any relatively flat surface or to a variety of elec-
trical wall boxes. Two wire nuts are supplied for insulating wiring splices.
In addition, two 8-32 x 3” slotted machine screws are included to attach the unit to a
four-inch square electrical box. After the mounting method and location have been
selected, follow the procedure in the appropriate paragraph of this section.
1. Weatherproof Mounting in WB Box.

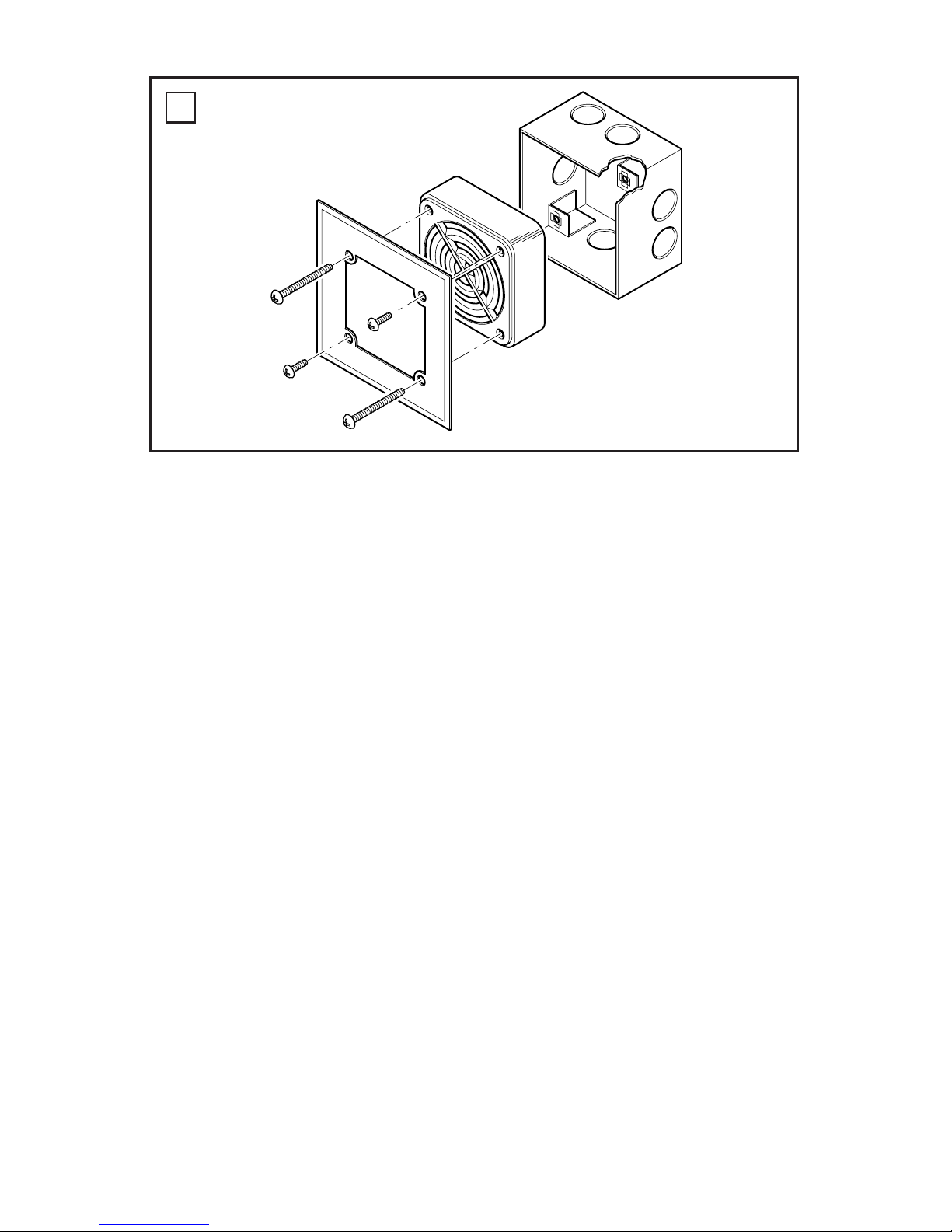

a. See figure 1. Insert the two 8-32 x 3” slotted oval head screws into the 50GC at
opposite corners.
b. Install the adapter gasket in the 50GC adapter, and place the adapter with in-
stalled gasket over the screws inserted in the above step.
c. Secure the 50GC/adapter assembly in the WB Weatherproof Box with the oval
head screws as shown in figure 1.
2. Wall Mounting.
Wall mounting the 50GC in an NB or NBL box is accomplished using the 50GC
adapter, adapter gasket, and the 8-32 x 3” oval head screws as shown in figure 2.
-2-

3. Surface Mounting.
Surface mounting the 50GC in an NB or NBL box is accomplished using the
50GC adapter, adapter gasket, and the 8-32 x 3” oval head screws. Use figure 2 as
a guide.
4. Flush Mounting.

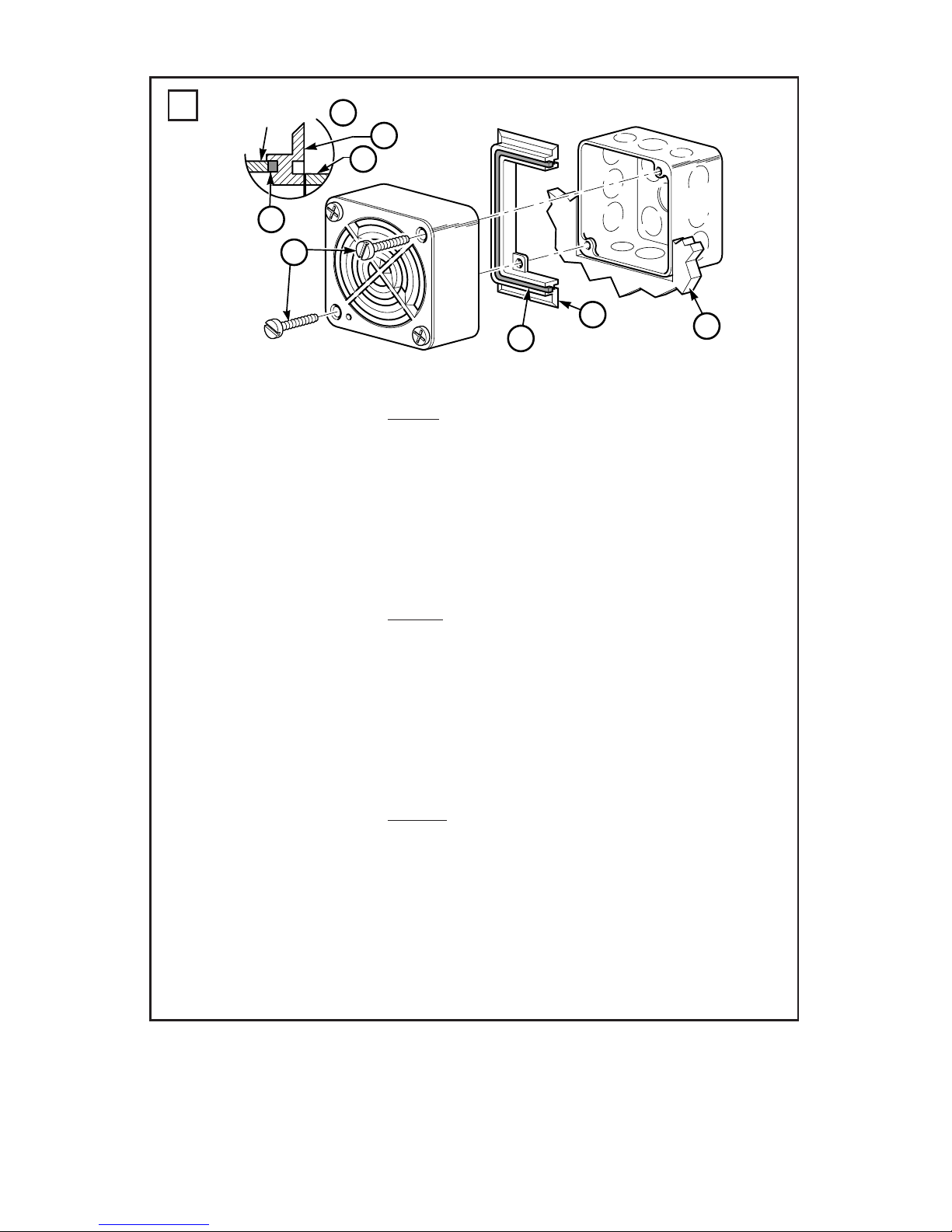

As shown in figure 3, flush mounting can be accomplished with the use of a Fed-
eral Model FBL Wall Box and a Model FG Trim Plate. Attach the trim plate to the
front of the 50GC by removing the two 8-32 x 1/2” Phillips head screws from the
50GC, and attach the trim plate to the 50GC with the same two screws. This as-
sembly can then be installed in the FBL box that has already been
mounted on the wall. Use two 8-32 x 3” slotted head screws to hold the 50GC/FG
assembly in the FBL box. Use four #10 x 1” round head screws for back box
mounting.
F. Power Connections.
On single unit installations, connect one of the power leads through an on-off switch.
An on-off switch is not used when the units are installed as part of a SelecTone Sys-
tem using a Model 300SSC SelecTone Command unit. When the unit is to be oper-
ated from an AC source, connect the black power leads to the phase side of the line
and the white leads to the common side of the line.
NOTE
Audio wires should be sized properly by your licensed installation electrician for your
service application. This cable requires a twisted shielded pair with an 18AWG minimum
and should produce no more than 15% signal loss over the length of the cable run.
G. Tone Module Installation (Single tone, switched power).

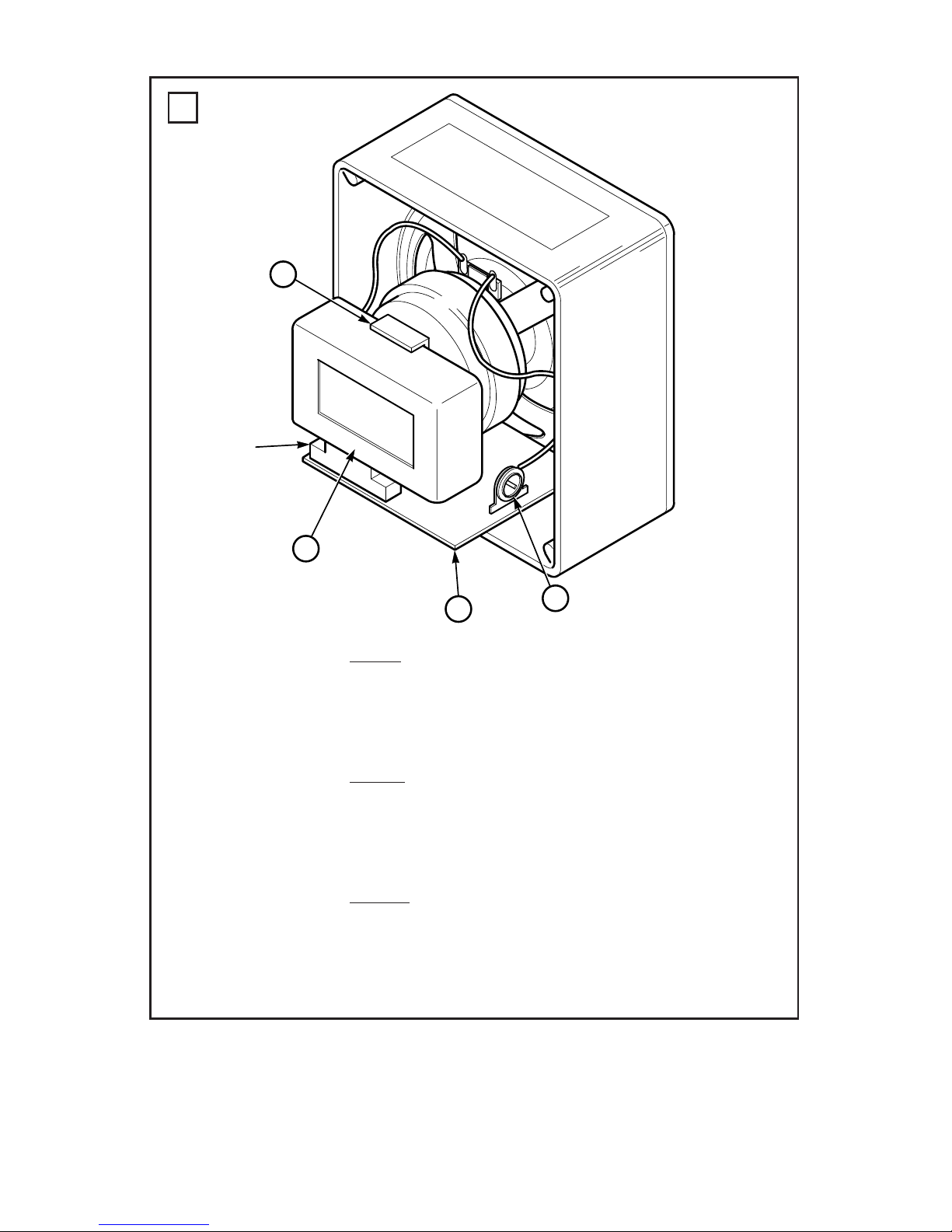

See figure 4. Insert the tone module into the receptacle, at the rear of the 50GC, with
the foil side of the circuit board toward the speaker. Make sure that the tone module
connector is fully inserted and that the top edge of the module is beneath the clip.
Ensure that the unit is working correctly after installation.
H. Connector Card Installation (Multiple tone and voice, continuous power).
See figure 4. Insert connector card into the receptacle at the rear of the Model 50GC,
with the foil side of the circuit board toward the speaker (make sure that the con-
nector card is fully inserted into the receptacle and that the top edge of the card is
beneath the clip).
A 300CKS or 300CK Connector Kit is used when the Model 50GC is used as part
of a system having a SelecTone Command unit. Power must be applied continu-
ously to the 50GC. Refer to the instructions supplied with the appropriate SelecTone
Command unit. For the 300CK, refer to Federal Signal Part No. 2561044 (Model
300VSC-1 SelecTone Command) or Federal Signal Part No. 2561090 (Model
300SCW-1 SelecTone Command). For the 300CKS, refer to Federal Signal Part No.
255A204 (Model 300SSC Supervised SelecTone Command). Verify that the system
is working correctly after installation.
For the AM25CK and AM70CK, follow the wiring instructions supplied with the
connector card and verify that the unit is working correctly when the wiring has
been completed. Connect one pair of white leads from the connector card to the au-
-3-

dio source and the other pair of white leads to the connector card in the next unit or a
power supervision relay contact and an end of line device.
I. Volume Adjustment.
The volume control is set to maximum at the factory. If the volume level is reduced,
be sure that the alarm signal is loud enough to adequately warn.
After all power is connected and the tone module is installed, the volume of the out-
put sound level can be set by applying power to the unit and adjusting the
volume control, R2. The location of R2 is shown in figure 4. Clockwise rotation of
the control, with a small screwdriver, increases the volume.
SAFETY MESSAGE TO MAINTENANCE PERSONNEL
• Read and understand all instructions before performing any maintenance to this unit.
• To reduce the risk of electrical shock or ignition of hazardous atmospheres, do not per-
form maintenance/service on this device when circuits are energized.
• Optimum sound distribution will be reduced if speaker becomes clogged with a
foreign substance. Periodic checks should be performed to ensure foreign substances
are not packed into the speaker.
• Any maintenance to the unit MUST be performed by a trained electrician in
accordance with NEC Guidelines and local codes.
• Never alter the unit in any manner. Safety in hazardous locations may be endangered
if additional openings or alterations are made in units specifically designed for use in
these locations.
• The nameplate, which may contain cautionary or other information of importance to
maintenance personnel, should not be obscured if exterior of housings used in
hazardous locations are painted.
Failure to follow all safety precautions and instructions may result in property damage,
serious injury, or death to you or others.
J. Service.
The Federal factory will service your equipment or provide technical assistance with
any problems that cannot be handled locally.
Any units returned to Federal Signal for service, inspection, or repair must be ac-
companied by a Return Material Authorization. This R.M.A. can be obtained from
the local Distributor or Manufacturer’s Representative.
At this time a brief explanation of the service requested, or the nature of the
malfunction, should be provided.
Address all communications and shipments to:
FEDERAL SIGNAL CORPORATION
Electrical Products Division
Service Department
2645 Federal Signal Drive
University Park, IL 60466-3195
-4-

K.Replacement Parts.
Adapter K8476121A
Gasket K8476122A
-5-

-6-
INSTRUCCIONES DE INSTALACION PARA EL SELECTONE®
FEDERAL MODELO 50GC
MENSAJE DE SEGURIDAD A LOS INSTALADORES
La vida de personas depende de la instalación segura de nuestros productos.
Es importante seguir todas las instrucciones enviadas con los productos. Este dispositivo
lo debe instalar un electricista calificado que esté familiarizado con el Código Nacional
Eléctrico y siga las normas así como los códigos locales.
La selección del sitio de montaje del dispositivo, sus controles y la ruta de alambrado, se
harán bajo la dirección del Ingeniero de Facilidades y el Ingeniero de Seguridad.
Sin embargo, a continuación se listan algunas instrucciones y precauciones de seguridad
que se deben seguir:
• Todos los parlantes efectivos de prevención producen sonidos fuertes, que pueden cau-
sar en ciertas ocasiones pérdida permanente del oído. El dispositivo debe ser
instalado suficientemente lejos de los oyentes potenciales para limitar su exposición,
mientras aún mantenga su efectividad. El código OSHA 1910.95 (EEUU) de normas
sobre el ruido, da pautas a usar en cuanto a niveles permisibles de exposición al ruido.
• Lea y comprenda todas las instrucciones antes de instalar u operar este equipo.
• No conecte esta unidad al sistema si está encendido.
• La distribución óptima del sonido se reducirá severamente si hay un objeto en
frente del parlante y por lo tanto debe asegurarse que su frente esté despejado
de obstrucciones.
• Todos los parlantes efectivos de prevención producen sonidos fuertes, que pueden
causar en ciertas ocasiones, pérdida permanente del oído y se deben tomar las debidas
precauciones tales como usar protectores auditivos.
• Después de la instalación, asegúrese de que todos los tornillos y juntas roscadas
estén apretadas.
• Establezca un procedimiento rutinario para probar que el sistema de sonido se activa y
opera adecuadamente.
• Entrege una copia de estas instrucciones al Ingeniero de seguridad, operadores y
personal de mantenimiento.
• Archive estas instrucciones en un lugar seguro y consúltelas cuando le haga
mantenimiento o reinstale el dispositivo.
El no seguir todas las instrucciones y precauciones de seguridad, puede provocar daños a
la propiedad, lesiones severas y aún su muerte o la de otros.
A. General.
El equipo SelecTone modelo 50GC es un altavoz amplificado (con control de volu-
men) compacto de servicio continuo, para usos en interiores y exteriores para la
comunicación de voz o señalización en general. Puede usarse con cualquiera de
los módulos de tono enchufables disponibles o con el modelo UTM (que se vende
por separado). Si desea tonos externos o señales de voz de un amplificador remoto,
puede usar cualquiera de las cuatro tarjetas de conexión disponibles.
El modelo 50GC está certificado por Underwriter Laboratories para “Uso de
señalización general” cuando es usado con una tarjeta de conexión modelo 300CK,
300CKS, AM25CK, o AM70CK o cualquiera de las tarjetas de tono certificadas.

El circuito del amplificador modelo 50GC funciona con una fuente de energía de
24V, que puede ser suministrada por el usuario o por un transformador interno como
en el modelo 50GC-120 y 50GC-240 de Federal.
B. Especificaciones.
Voltaje de Operación 24V CA o CC y 120/240V CA
Corriente de Operación 290mA @ 24V CA, 90mA @ 24V CC
40mA @ 120V CA, 20mA @ 240V CA
Corriente de Reposo 147mA @ 24V CA, 37mA @ 24 V CC
27mA @ 120V CA, 12mA @ 240V CA
Volumen de Sonido Hasta 88dBA @ 10 Ft.
Respuesta de Frecuencia 400 - 4000 Hz (± 2dB)
Voltaje de Salida 20Vrms
(módulo de tono instalado)
Peso Aproximado 1,5 lbs (690 g sin módulo de tono)
Dimensiones (sin módulo de tono) 113mm x 113mm x 73mm
C.Desempaque.
Después de desempacar la unidad examine cuidadosamente si hay daños de
transporte. Si hubo daños haga de inmediato un reclamo al transportador,
estableciendo el monto del daño. Antes de proceder, asegúrese de que las partes de
la Lista de Empaque están completas.
D. Lista de Empaque.
Cant Descrip
1 Adaptador 50GC
1 Empaque Adaptador
2 Tornillo 8-32 x 3 Cab Ov
2 Tuercas de Alambre
E. Instalación.
El Modelo 50 GC puede ser instalado en una superficie relativamente plana o en
una variedad de cajas eléctricas. Para aislar los empalmes se suministran 2 tuercas
de alambre. También se entregan 2 tornillos 8-32 x 3” para montar la unidad en caja
eléctrica de 4” x 4”. Después de seleccionar la localización y método de
instalación, siga el procedimiento en el párrafo apropiado de esta sección.
1. Montaje en Caja WB de Intemperie.
a. Véase Fig 1. Inserte los 2 8-32 x 3” tornillos de cabeza ranurada en esquinas
opuestas del 50GC.
b. Instale los empaques adaptadores en el adaptador 50GC y coloque el adaptador
con el empaque instalado sobre los tornillos insertados en el paso anterior.
c. Asegure el conjunto adaptador/50GC en la caja de intemperie con los tornillos
ranurados como se muestra en la figura 1.
-7-

2. Montaje en Pared.
El montaje del 50GC en caja NB o NBL de pared se efectua usando el adaptador
50GC, el empaque adaptador y los tornillos ranurados 8-32 x 3” mostrados
en la figura 2.
3. Montaje Sobrepuesto.
La instalación del 50GC en caja NB o NBL sobrepuesta se efectúa usando el
adaptador 50GC, el empaque adaptador y los tornillos de cabeza ovalada
8-32 x 3”. Use la figura 2 como guía.
4. Instalación Nivelada.
Como se muestra en la figura 3, el montaje nivelado se puede hacer con el uso de
una caja de pared Federal Modelo FBL y una placa adaptadora modelo FG. Ase-
gure la placa adaptadora al frente del 50GC, remueva los 2 tornillos de cabeza en
cruz 8-32 x 1/2” del 50GC y asegure la placa adaptadora al 50GC con los mismos
2 tornillos. Este conjunto se puede instalar entonces en la caja FBL que ya estaba
montada en la pared. Use 2 tornillos de cabeza ranurada 8-32 x 3” para sostener
el conjunto 50GC/FG en la caja FBL. Use 4 tornillos de cabeza redonda # 10 x 1”
para el montaje posterior de la caja.
F. Conexiones Eléctricas.
En la instalación de unidades sencillas, conecte uno de los cables eléctricos a través
de un interruptor “on-off”, pero cuando la unidad se instala como parte de un
sistema “SelecTone” con una unidad de comando Modelo 300SSC, no se usa
interruptor. Cuando la unidad va a operar con una fuente de CA, conecte la punta
negra al lado de fase y la blanca al lado común de la línea.
NOTA
Los cables de audio deben tener el tamaño correcto seleccionado por un electricista insta-
lador autorizado para su aplicación de servicio. Este cable requiere un par trenzado blin-
dado con un cable calibre 18AWG como mínimo y debe producir menos de 15%
de pérdida de señal a lo largo del tramo del cable.
G.Instalacion del Modulo de Tono (Tono solo, botón de corriente).
Vea la figura 4. Coloque el módulo de tono dentro del receptáculo, detrás del 50GC,
con el lado de metal de la tarjeta del circuito dirijido hacia el altoparlante. Asegúrese
de que el conector del módulo del tono está completamente insertado y de que la
parte superior del módulo está más abajo del gancho. Asegúrese de que la unidad
funciona correctamente después de la instalación.
H.Instalación de las Unidades 300CKS y 300CK (Tono múltiple y voces,
corriente contínua).
Vea la figura 4. Introduzca la tarjeta de conexión en el receptáculo de la parte pos-
terior del modelo 50GC, teniendo el lado metálico de la placa de circuito hacia el
altavoz (asegúrese de que la tarjeta de conexión esté completamente insertada en el
receptáculo y que el borde superior de la tarjeta esté debajo del sujetador).
Cuando el modelo 50GC se usa como parte de un sistema que tenga una unidad Se-
lecTone Command debe usarse un juego de conectores 300CKS o 300CK. Se debe
aplicar una energía continua al modelo 50GC. Consulte las instrucciones suminis-
tradas con la unidad de comando SelecTone apropiada. Para 300CK, refiérase a la
-8-

parte no. 2561044 (modelo 300VSC-1 SelecTone Command) de Federal Signal o
la parte No. 2561090 (modelo 300SCW-1 SelecTone Command) de Federal Signal.
Para el modelo 300CKS, refiérase a la parte no. 255A204 (modelo 300SSC Selec-
Tone Command supervisado) de Federal Signal. Verifique que el sistema funcione
correctamente después de la instalación.
Para AM25CK y AM70CK, siga las instrucciones de cableado suministradas con la
tarjeta de conexión y verifique que la unidad funcione correctamente cuando haya
completado el cableado. Conecte un par de puntas blancas de la tarjeta de conexión
en la fuente de audio y el otro par de puntas blancas a la tarjeta de conexión en la
siguiente unidad o al contacto de un relé para supervisión de potencia y a un extremo
del dispositivo de línea.
I. Ajuste del Volumen.
El control del volumen está ajustado al valor máximo en la fábrica. Si el nivel del
volumen es reducido, asegúrese de que la señal de alarma es suficientemente
audible para dar avisos.
Depués de que la corriente se conecte y el módulo de tono sea instalado, el volumen
del sonido de salida puede ser cambiado aplicando corriente a la unidad y ajustando
el control de volumen R2. La ubicación de R2 se muestra en la figura 4. Para
incrementar el volumen, gire el control en el sentido de la manecillas del reloj.
MENSAJE DE SEGURIADAD AL PERSONAL DE MANTENIMIENTO
• Lea y comprenda todas las instrucciones antes de hacer mantenimiento a esta unidad.
• Para reducir el riesgo de choques eléctricos o la ignición de atmósferas peligrosas,
no haga mantenimiento o servicio a este aparato con el circuito energizado.
• La distribución del sonido se reduce si el parlante se bloquea con sustancias extrañas.
Periódicamente, se debe revisar que no haya sustancias extrañas dentro del parlante.
• Cualquier mantenimiento a la unidad tiene que ser hecho por un electricista entrenado
de acuerdo con el NEC y los códigos locales.
• Nunca altere la unidad en ninguna manera. La seguridad en sitios de alto riesgo puede
ponerse en peligro si se adicionan agujeros o se hacen alteraciones a unidades
específicamente diseñadas para uso en estas áreas.
• La placa, que puede tener información de importancia o precuaciones para el personal
de mantenimiento, no se deberá cubrir con pintura si la carcaza exterior se pinta.
El no seguir todas las instrucciones y precauciones de seguridad, puede provocar daños a
la propiedad, lesiones severas y aún su muerte o la de otros.
-9-
