SYSTEM SETUP
Congratulations on purchasing a Fender® Passport Event Series 2
audio system—a self-contained portable audio system designed for
great sound anywhere. Carry Passport like a suitcase, and simply flip
open the cabinet-release latches to access two full-range speaker
cabinets, a powered mixer, and power and speaker cables.
Use Passport as a public address system or to amplify musical
instruments and vocals. Connect mobile devices for easy
accompaniment, including Bluetooth pairing. Passport's quick
and easy setup, its ability to cover large audiences and its simple
operation are the hallmarks of this innovative product. Its control
panel features mono mic/line channels and stereo line channels
with a variety of input jacks to provide superb connectivity
flexibility.
Register your Passport Event Series 2 online at start.fender.com.
ENGLISH
PASSPORT®EVENT SERIES 2
1

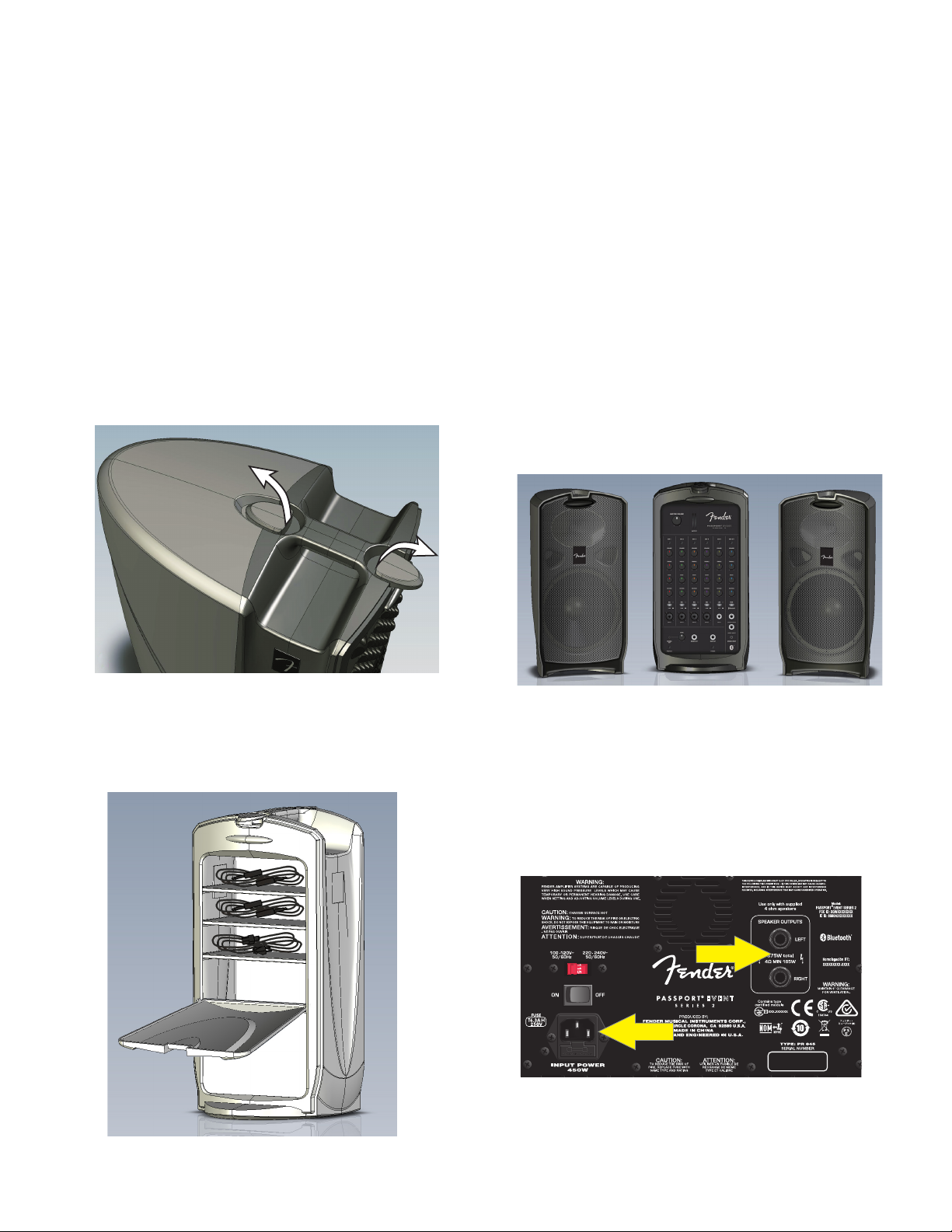

1. OPEN: Flip open cabinet latches on top of Passport
and detach speaker cabinets from powered
mixer section:
3. SPEAKER CABLE/POWER CORD STORAGE: Open storage
compartment on rear of mixer and remove power cord and
speaker cables:
2. PLACEMENT: For optimal results, elevate speaker cabinets on
Passport speaker stands or sturdy tables. Place the speakers far
apart to maximize stereo separation. Position mixer close by
for easy access to control panel:
4. POWER CORD/SPEAKER CABLE CONNECTION: Plug
speaker cables into left and right speaker jacks on back of
the mixer (upper right arrow), then connect corresponding
left and right speakers. Make sure power switch is off before
connecting power cord (included) into power inlet on back of
mixer (lower left arrow); plug other end into a grounded AC
power outlet:

ENGLISH
2
5. INPUTS: Connect microphones to channels 1 through 4;
connect other mono sound sources such as instruments to any
channel (large arrows). Use channel 6/7 inputs (smaller arrows) for
stereo/mono sound sources such as keyboards, other line-level
audio sources, and mobile devices:
7. POWER UP: Turn on all external equipment connected to
Passport first, then turn Passport on. Power LED will illuminate
green:
9. SETTING LEVELS: Connect a microphone or other sound
source and slowly turn up that channel's VOLUME control
(curved yellow arrow). LED above VOLUME control will
illuminate green when signal is present. LED will illuminate
yellow when signal is approaching clipping level; will
illuminate red when clipping (distortion) occurs. For best
performance, set channel VOLUME and TONE controls (curved
green arrows) so that LED is green and occasionally yellow.
If LED turns red, reduce VOLUME or TONE control settings.
If LED is still turning red after adjusting VOLUME and TONE
controls, press MIC/LINE button in (straight arrow):
Adjust each channel the same way. Use channel VOLUME
knobs to set relative loudness of each channel for overall
balance, then adjust MASTER VOLUME knob for overall mix
loudness. MASTER VOLUME has a SIGNAL LEVEL METER
just to the right; if meter illuminates red, decrease MASTER
VOLUME accordingly.
6. INITIAL VOLUME/REVERB: Turn MASTER VOLUME knob,
all channel VOLUME knobs and all REVERB knobs fully
counterclockwise to start:
8. SETTING MASTER VOLUME: Turn MASTER VOLUME up to
1/4 volume:
10. SETTING TONE/REVERB: Starting with each TONE
control (TREBLE, BASS) in the center-detented position (flat
equalization), set each TONE control to preference for best
clear and consistent sound coverage throughout the area.
REVERB controls (green arrows) are not center detented; set
these to preference:

ENGLISH
3
FRONT PANEL
A. MASTER VOLUME: Adjusts overall loudness. No sound is
produced at full counterclockwise position.
B. SIGNAL LEVEL METERS: Indicate left/right power amp output
signal level. If meters illuminate red, reduce MASTER VOLUME
(A) to prevent distortion and avoid amp overload/shutdown
(see item R, POWER/PROTECT LED, to reset unit after protect-
mode shutdown).
C. SIGNAL/CLIP LED: Illuminates green when signal is present;
yellow when signal level is -10dB away from clipping. Illuminates
red during clipping (see step 9 under SYSTEM SETUP).
D. CHANNEL VOLUME: Adjusts individual channel loudness.
E. TREBLE/BASS : Adjusts individual channel treble and bass tone,
with "at" response at center-detented position.
F. REVERB: Adjusts individual channel reverb eect.
G. MIC/LINE SWITCH: If signal source level is too high (see step
9 under SYSTEM SETUP), press in to reduce input sensitivity by
24dB.
H. MONO CHANNEL INPUT: XLR and 1/4" input for microphones,
instruments and other mono line-level sources for channels 1
through 4.
I. LINE/INSTRUMENT SWITCH: For channel 5 only, switch
activates high-impedance ("Hi-Z") preamp for passive
instruments such as electric guitars and basses. For line-level
input or if clipping (distortion) occurs, disengage switch.
J. 1/4"-ONLY MONO CHANNEL INPUT: Same as MONO
CHANNEL INPUT (H) above, but 1/4" only (no XLR).
K. PAIR BLUETOOTH: Press for Bluetooth pairing with external
devices. When button is ashing blue, select "PASSPORT EVENT"
in external device Bluetooth menu. Button will stop ashing
and illuminate blue continuously when connection is successful.
Press and hold button to disconnect Bluetooth. For best sound
quality, set volume control on external device (i.e., smart phone)
to 75-100 percent of its maximum level.
L. 1/4" LEFT (MONO)/RIGHT INPUT: Inputs for line-level stereo
audio sources requiring separate 1/4" jacks for each channel.
Using stereo L/MONO jack by itself functions as mono channel;
mono output will be heard from both speakers.
M. 1/8" STEREO INPUT: Input for mobile devices, computers and
other line-level stereo audio sources with 1/8" connection.
N. HEADPHONE OUTPUT: Connect headphones and recording
equipment here. Individual channel controls aect this output;
MASTER VOLUME (A) does not.
O. LEVEL CONTROL: Adjusts HEADPHONE OUTPUT (N) and
MONO OUTPUT (P) signal levels.
P. MONO OUTPUT: For connection to a powered monitor. Signal
level is pre-MASTER VOLUME (A); can be adjusted using LEVEL
CONTROL (O).
Q. SUB OUTPUT: For connection to a powered subwoofer. Set
subwoofer crossover frequency control to 120Hz. Use subwoofer's
volume or level control to set bass level to preference. External
subwoofer use automatically removes signals below 120Hz from
main Passport amp and speakers.
R. POWER/PROTECT LED: POWER LED illuminates green when system
is on. Passport features internal protection measures that will shut
down audio output in the event of electrical or thermal problems;
PROTECT LED will illuminate red when this happens. Passport will
automatically reset itself on resolution of such problems. If Passport
does not reset automatically, check fuse in power cord socket on
rear panel (O). If PROTECT LED remains illuminated after unit has had
sucient cooling time and other power outlets have been tried,
consult an authorized Fender Service Center.

ENGLISH
4
REAR PANEL
S. VOLTAGE SELECTOR: Change the setting of this 100V/120V–
220V/240V switch only when using Passport in a country that
requires a dierent voltage setting.
T. POWER: Turns Passport on and o.
U. POWER CORD SOCKET/FUSE : Connect power cord (included)
to this socket; plug other end into a grounded AC outlet in
accordance with correct VOLTAGE SELECTOR (S) setting. To
check/replace fuse, unplug power cord and pry fuse holder
from POWER CORD SOCKET; replace fuse only with another of
the same type and rating.
V. SPEAKER OUTPUTS: Connect Passport speaker cables
(included) here.
SPECIFICATIONS
TYPE PR 845
POWER REQUIREMENT 450W
POWER OUTPUT 375W
FUSE T6.3A H, 250V
AMPLIFIER TYPE Class D
SPEAKERS Two 8” woofers, two 1.2” HF drivers
DIMENSIONS AND WEIGHT Width: 29” (73.66 cm) Height: 23” (58.42 cm) Depth: 11” (27.94 cm) Weight: 44 lbs. (19.96 kg)
Product specifications subject to change without notice.

5
CONFIGURACIÓN DEL SISTEMA
Felicidades y gracias por su compra de un sistema audio Fender®
Passport Event Series 2—un sistema audio portátil todo-en-uno
diseñado para ofrecerle un gran sonido allí donde vaya. Transporte
el Passport de un lado a otro como una maleta con ruedas y
simplemente abra los cierres del recinto para acceder a dos recintos
acústicos de rango completo, un mezclador autoamplificado y
cables de alimentación y de altavoz.
Use el Passport como sistema de megafonía o para amplificar
instrumentos musicales y voces. Conecte dispositivos móviles para
un acompañamiento musical más fácil, incluyendo sincronización
Bluetooth. La configuración fácil y rápida de este Passport, su
capacidad para llegar a grandes cantidades de público y su sencillo
funcionamiento son los sellos de identidad de este innovador
producto. Su panel de control dispone de canales mono de micro/
línea y canales de línea stereo con una amplia gama de conectores
de entrada para ofrecer la máxima flexibilidad en cuanto a
conectividad.
Registre online su Passport Event Series 2 en la web start.fender.com.
PASSPORT®EVENT SERIES 2
1. APERTURA: Abra los cierres que están en la parte superior
del Passport y separe los recintos acústicos de la sección del
mezclador autoamplificado:
3. ALMACENAMIENTO DE CABLE DE ALIMENTACIÓN/
ALTAVOZ: Abra el compartimento de almacenamiento
de la parte trasera del mezclador y extraiga los cables de
alimentación y altavoz:
2. COLOCACIÓN: Para conseguir unos resultados óptimos,
coloque los recintos acústicos sobre soportes de altavoz
Passport o repisas robustas. Separe los altavoces entre sí para
maximizar la separación stereo. Coloque el mezclador cerca
para acceder fácilmente a su panel de control:
4. CONEXIÓN DE CABLE DE ALIMENTACIÓN/ALTAVOZ:
Conecte los cables de altavoz a las tomas de altavoz
izquierdo y derecho de la parte trasera del mezclador
(flecha hacia la derecha superior) y conéctelos después a los
altavoces izquierdo y derecho correspondientes. Asegúrese
de que la unidad esté apagada antes de conectar el cable
de alimentación (incluido) en la toma de alimentación de la
parte trasera del mezclador (flecha hacia la izquierda inferior) y
conecte el otro extremo a una salida de corriente alterna:
ESPAÑOL

6
5. ENTRADAS: Conecte micrófonos a los canales 1 a 4; conecte
otras fuentes de sonido mono como instrumentos a cualquier
canal (flechas grandes). Use las entradas de canal 6/7 (flechas
pequeñas) para fuentes de sonido mono/stereo como teclados,
otras fuentes audio de nivel de línea y dispositivos móviles:
7. ENCENDIDO: Encienda primero el resto de aparatos externos
conectados al Passport y después el Passport. El piloto Power se
iluminará en verde:
9. AJUSTE DE NIVELES: Conecte un micrófono u otra fuente
de sonido y lentamente suba el control VOLUME de ese canal
(flecha curvada amarilla). El piloto encima el control VOLUME
se iluminará en verde cuando haya una señal presente. El
piloto se iluminará en amarillo cuando la señal se aproxime
al nivel de saturación y lo hará en rojo cuando se produzca
saturación (distorsión). Para un mejor rendimiento, ajuste
los controles VOLUME y TONE de canal (flechas curvadas
verdes) de forma que el piloto se ilumine en verde y solo en
ocasiones en amarillo. Si se ilumina en rojo, reduzca el ajuste
de los controles VOLUME o TONE. Si sigue en rojo después de
ajustar los controles VOLUME y TONE, pulse el botón MIC/LINE
(flecha recta):
Ajuste cada canal de la misma forma. Use los mandos
VOLUME de canal para ajustar el volumen percibido relativo
de cada canal para el balance global y ajuste después con
el mando MASTER VOLUME el volumen de la mezcla final.
MASTER VOLUME tiene un MEDIDOR DE NIVEL DE SEÑAL a la
derecha; si este medidor se ilumina en rojo, reduzca MASTER
VOLUME convenientemente.
6. VOLUMEN INICIAL/REVERB: Para empezar, gire el mando
MASTER VOLUME, todos los mandos VOLUME de canal y
todos los mandos REVERB a su tope izquierdo:
8. AJUSTE DEL VOLUMEN MASTER: Gire el mando MASTER
VOLUME a 1/4 de su recorrido:
10. AJUSTE DE TONO/REVERB: Comience con cada control
TONE (TREBLE, BASS) en su posición de muesca central
(ecualización plana) y ajústelos después de acuerdo a sus
gustos para un sonido limpio y potente en toda la zona de
escucha. Los controles REVERB (flechas verdes) no tienen
muesca central; ajústelos de acuerdo a sus gustos:
ESPAÑOL

7
PANEL FRONTAL
A. MASTER VOLUME: Ajusta el volumen percibido global. No
será producido ningún sonido en el tope izquierdo.
B. MEDIDORES DE NIVEL DE SEÑAL: Indican el nivel de señal de
salida de la etapa de potencia izquierda/derecha. Si se iluminan
en rojo reduzca MASTER VOLUME (A) para evitar distorsión
y una sobrecarga del amplicador (vea elemento R, PILOTO
POWER/PROTECT, para reiniciar la unidad después de un
apagado de protección).
C. PILOTO SEÑAL/SATURACIÓN: Se ilumina en verde cuando
hay señal presente; en amarillo cuando la señal está a -10
dB de la saturación y en rojo si la señal satura (vea paso 9 en
CONFIGURACIÓN DEL SISTEMA).
D. VOLUME DE CANAL: Ajusta el volumen de cada canal.
E. TREBLE/BASS : Ajusta el tono agudo y grave de cada canal, con
una respuesta "plana" en la posición de muesca central.
F. REVERB: Ajusta el efecto reverb de cada canal individual.
G. INTERRUPTOR MIC/LINE: Si el nivel de la fuente de señal es
excesivo (vea paso 9 en CONFIGURACIÓN DEL SISTEMA), púlselo
para reducir la sensibilidad de entrada en 24 dB.
H. ENTRADA DE CANAL MONO: Entrada XLR y de 6,3 mm para
micrófonos, instrumentos y otras fuentes de nivel de línea
mono para los canales 1 a 4.
I. INTERRUPTOR LINE/INSTRUMENT: Solo para el canal 5, este
interruptor activa el previo de alta impedancia ("Hi-Z") para
los instrumentos pasivos como guitarras y bajos eléctricos.
Para una entrada de línea de línea o si se produce saturación
(distorsión), desactive este interruptor.
J. ENTRADA de 6,3 mm-SOLO CANAL MONO: Lo mismo que la
ENTRADA DE CANAL MONO (H) anterior, pero solo de 6,3 mm
(no XLR).
K. SINCRONIZACIÓN BLUETOOTH: Pulse este interruptor para
sincronización Bluetooth con dispositivos externos. Cuando el
botón parpadee en azul, elija "PASSPORT EVENT" en el menú
Bluetooth del dispositivo externo. El botón dejará de parpadear
y se quedará iluminado jo en azul cuando la conexión sea
correcta. Mantenga pulsado el botón para desactivar la
conexión Bluetooth. Para conseguir la mejor calidad sonora,
ajuste el control de volumen del dispositivo externo (p.e., smart
phone) entre el 75-100 por ciento de su nivel máximo.
L. L(MONO)/R INPUT de 6,3 mm: Entradas para fuentes audio
stereo de nivel de línea que necesitan tomas de 6,3 mm
independientes para cada canal. El uso de la toma L/MONO
stereo sola hace que actúe como un canal mono; la salida
mono se escuchará a través de ambos altavoces.
M. STEREO INPUT de 3,5 mm: Entrada para dispositivos móviles,
ordenadores y otras fuentes audio stereo de nivel de línea con
conexión de 3,5 mm.
N. PHONES OUT: Conecte aquí unos auriculares o un equipo de
grabación. Los controles de los canales individuales afectan a
esta salida; el control MASTER VOLUME (A) no.
O. CONTROL LEVEL: Este control le permite ajustar el nivel de
señal de las salidas PHONES OUT (N) y MONO OUT (P).
P. MONO OUT: Salida para la conexión a un monitor auto-
amplicado. El nivel de señal es pre-MASTER VOLUME (A) y
puede ajustarlo con el control LEVEL (O).
Q. SUB OUT: Salida para la conexión a un subwoofer auto-
amplicado. Ajuste el control de frecuencia de crossover o
separación del subwoofer a 120 Hz. Use el control de volumen o
del nivel del subwoofer para ajustar el nivel de graves de acuerdo
a sus gustos. El uso de un subwoofer externo elimina de forma
automática las señales que estén por debajo de los 120Hz del
amplicador y altavoces Passport.
R. PILOTO POWER/PROTECT: El piloto POWER se ilumina en verde
cuando el sistema está encendido. El Passport dispone de medidas
de protección internas que harán que la salida audio se corte en
caso de problemas eléctricos o de temperatura; el piloto PROTECT
se iluminará en rojo cuando ocurra esto. El Passport se reiniciará
automáticamente para resolver estos problemas. Si no se reinicia
de forma automática, compruebe el fusible que hay en la toma del
cable de alimentación en el panel trasero (O). Si el piloto PROTECT
sigue encendido tras un periodo de refrigeración suciente y
después de probar en otras salidas de corriente, póngase en
contacto con un servicio ocial Fender.
ESPAÑOL

8
PANEL TRASERO
S. SELECTOR DE VOLTAJE: Cambie el ajuste de este interruptor
100V/120V–220V/240V solo cuando esté usando el Passport en
un país que requiera un ajuste de voltaje diferente.
T. INTERRUPTOR DE ENCENDIDO: Le permite encender y
apagar el Passport.
U. TOMA DE CABLE DE ALIMENTACIÓN/FUSIBLE : Conecte el
cable de alimentación (incluido) en esta toma; conecte el otro
extremo a una salida de corriente alterna con toma de tierra
del voltaje y amperaje ajustados con el SELECTOR DE VOLTAJE
(S). Si tiene que comprobar/sustituir el fusible, desconecte
el cable de alimentación y haga palanca del receptáculo del
fusible para sacarlo de esta TOMA; sustituya un fusible solo por
otro de las mismas características.
V. SPEAKER OUTPUTS: Conecte aquí los cables de altavoz
Passport (incluidos).
ESPECIFICACIONES TÉCNICAS
TIPO PR 845
CONSUMO 450W
POTENCIA DE SALIDA 375W
FUSIBLE T6.3A H, 250V
TIPO DE AMPLIFICADOR Clase D
ALTAVOCES Dos woofers de 8”, dos cabezales de agudos de 1.2”
DIMENSIONES Y PESO Anchura: 73.66 cm (29”) Altura: 58.42 cm (23”) Profundidad: 27.94 cm (11”) Peso: 19.96 kg (44 lbs.)
Las especificaciones de este producto están sujetas a cambios sin previo aviso.
ESPAÑOL

9
MISE EN ŒUVRE DU SYSTEME
Félicitations ! Vous avez acheté un système audio de la série Fender®
Passport Event 2 — un système de sonorisation portable complet
conçu pour proter d’un son de qualité où que vous alliez. Trans-
portez votre Passport comme une valise et tirez simplement sur les
loquets du boitier pour accéder à deux haut-parleurs full-range, à
une console ampliée ainsi qu’aux câbles audio et d’alimentation.
Utilisez le Passport lors d’un discours ou pour amplier voix et instru-
ments lors d’un concert. Connectez des appareils mobiles (y compris
en Bluetooth) pour vous accompagner facilement. Simplicité
d’utilisation et grande puissance sont les caractéristiques principales
de ce produit innovant. Son panneau de contrôle est doté de voies
micro/ligne mono et de voies niveau ligne stéréo avec plusieurs
types d’entrées pour une connectivité maximale.
Enregistrez votre appareil de la série Passport Event 2
en ligne sur start.fender.com.
PASSPORT®EVENT SERIES 2
1. OUVERTURE: Tirez sur les loquets de maintien sur l’avant
du Passport pour séparer les haut-parleurs et la console de
mixage:
3. LES CÂBLES ET LE CORDON D’ALIMENTATION: Ouvrez le
compartiment de rangement à l’arrière de la console de mix-
age et prenez le câble d’alimentation ainsi que les câbles des
haut-parleurs:
2. PLACEMENT: Pour un résultat optimal, surélevez les haut-
parleurs avec des supports de la série Passport ou en les
plaçant sur une table solide. Éloignez les haut-parleurs pour
maximiser la séparation stéréo. Placez la console de mixage à
proximité afin de pouvoir accéder facilement aux réglages:
4. CONNEXION DES CÂBLES: Connectez les câbles des haut-
parleurs aux sorties gauche et droite à l’arrière de la console
de mixage (flèche en haut à droite) puis à l’entrée du haut-
parleur correspondant. Assurez-vous que l’interrupteur de
mise sous tension est bien sur OFF avant de connecter le
cordon d’alimentation (fourni) à l’embase secteur à l’arrière
de la console de mixage (flèche en bas à gauche); reliez l’autre
extrémité à une prise secteur reliée à la terre:
FRANÇAIS

10
5. ENTRÉES: Vous pouvez connecter vos micros aux voies 1 à
4 et d’autres sources mono, par exemple des instruments, à
n’importe quelle entrée (grosses flèches). Utilisez les entrées de
la voie 6/7 (petites flèches) pour les sources stéréo/mono, par
exemples des claviers, des appareils mobiles ou toute autre
source niveau ligne:
7. MISE SOUS TENSION: Mettez d’abord sous tension les appareils
externes connectés au Passport, puis le Passport lui-même. La
LED Power s’allume en vert:
9. RÉGLAGE DES NIVEAUX: Connectez un micro ou une autre
source puis montez doucement le réglage VOLUME de la voie
correspondante (flèches jaunes arrondies). La LED au-dessus
du réglage VOLUME s’allume en vert lorsque le signal est
détecté. La LED s’allume en jaune si le signal s’approche
du niveau d’écrêtage et en rouge si le signal sature. Pour
des performances optimales, réglez les potentiomètres de
VOLUME et de TONALITÉ (flèches vertes arrondies) de manière
à ce que la LED s’allume en vert et occasionnellement en
jaune. Si la LED s’allume en rouge, baissez les réglages de
VOLUME ou de TONALITÉ. Si la LED continue de s’allumer
après ce réglage, appuyez sur le sélecteur MIC/LINE (flèche
droite):
Appliquez la même méthode pour chaque voie. Utilisez le
potentiomètre VOLUME de chaque voie pour régler leur
niveau les unes par rapport aux autres, puis le potentiomètre
MASTER VOLUME pour le volume général. Le MASTER
VOLUME dispose d’indicateurs de niveau situés à sa droite ;
s’ils s’allument en rouge, baissez le MASTER VOLUME.
6. RÉGLAGES INITIAUX DE VOLUME ET REVERB: placez
les potentiomètres MASTER VOLUME, REVERB et tous les
potentiomètres de VOLUME des voies au minimum pour
commencer:
8. RÉGLAGE DU VOLUME GÉNÉRAL: Montez le réglage
MASTER VOLUME d’un quart:
10. RÉGLAGE DE TONALITÉ/REVERB: Placez tous les réglages
de tonalité (TREBLE, BASS) en position de cran d’arrêt
central (égalisation neutre) puis réglez-les afin d’obtenir une
couverture sonore claire et uniforme de la zone de diffusion.
Les réglages REVERB (flèches vertes) ne sont pas équipé d’un
cran d’arrêt central ; réglez-les à votre goût:
FRANÇAIS

11
FACE AVANT
A. MASTER VOLUME: Réglage du niveau général. Aucun son
n’est produit si ce réglage est au minimum.
B. INDICATEURS DE NIVEAU: Ils indiquent le niveau de sortie
des canaux gauche et droite de l’ampli de puissance. S’ils
s’allument en rouge, diminuez le MASTER VOLUME (A) an
d’éviter que le signale sature et que l’ampli se place en mode
de protection/surcharge (voir le point R, LED POWER, pour
redémarrer l’appareil s’il est en mode de protection).
C. LED SIGNAL/CLIP: S’allume en vert si un signal est détecté, en
jaune si le niveau du signal est à -10dB du niveau d’écrêtage et
en rouge si le signal sature (voir l’étape 9 de la section MISE EN
ŒUVRE DU SYSTEME).
D. VOLUME DES VOIES: Réglage du volume de chaque voie.
E. TREBLE/BASS: Réglage des hautes et basses fréquences de
chaque voie, neutre en position de cran d’arrêt central.
F. REVERB: Réglage de l’eet reverb de chaque voie.
G. SÉLECTEUR MIC/LINE: Si le niveau de la source est trop
élevé (voir l’étape 9 de la section CONFIGURATION DU SYSTEME),
enfoncez ce bouton pour réduire la sensibilité de 24 dB.
H. ENTRÉE DES VOIES MONO: Connecteur combiné XLR/Jack
6,35 mm pour micros, instruments et autres signaux niveau
ligne pour les voies 1 à 4.
I. SÉLECTEUR LINE/INSTRUMENT: Voie 5 uniquement, permet
d’activer le préampli à haute impédance ("Hi-Z") pour les
instruments passifs comme les guitares et basses électriques.
Si vous utilisez une source niveau ligne ou si le signal sature,
relâchez ce bouton.
J. ENTRÉE MONO JACK 6,35 MM: Similaire aux ENTRÉES
DES VOIES MONO (H) mais avec connecteur Jack 6,35 mm
uniquement (pas de XLR).
K. PAIR BLUETOOTH: Appuyez sur ce bouton pour eectuer une
connexion Bluetooth avec des appareils externes. Lorsque
le bouton clignote en bleu, sélectionnez "PASSPORT EVENT"
dans le menu Bluetooth de l’appareil externe. Le bouton arête
de clignoter et reste allumé en bleu une fois la connexion
eectuée. Maintenez le bouton enfoncé pour désactiver le
Bluetooth. Pour une qualité sonore optimale, réglez le volume
de l’appareil externe (par exemple un smartphone) à 75-100 %
de son niveau maximum.
L. ENTRÉE JACK 6,35 MM L(MONO)/RIGHT: Ces entrées
permettent de connecter des sources audio stéréo en utilisant
un câble Jack 6,35 mm pour chaque canal. Utilisée seule,
l’entrée L/MONO fonctionne comme une entrée mono ; le
signal mono de cette entrée est transmis aux deux enceintes.
M. ENTRÉE STÉRÉO MINIJACK: Permet de connecter un appareil
mobile, un ordinateur ou toute autre source stéréo niveau
ligne dotée d’un connecteur MiniJack.
N. SORTIE CASQUE: Connectez votre casque et votre matériel
d’enregistrement à cette sortie. Les réglages des voies agissent
sur cette sortie mais pas le réglage MASTER VOLUME (A).
O. RÉGLAGE LEVEL: Permet de régler le niveau de la SORTIE
CASQUE (N) et de la sortie MONO OUT (P).SORTIE MONO
OUT : Permet de connecter une enceinte active. Le niveau du
signal est pré-MASTER VOLUME (A) et peut être réglé avec le
potentiomètre LEVEL (O).
P. SORTIE MONO OUT: Permet de connecter une enceinte active.
Le niveau du signal est pré-MASTER VOLUME (A) et peut être réglé
avec le potentiomètre LEVEL (O).
Q. SORTIE SUB OUT: Permet de connecter un subwoofer actif.
Réglez la fréquence de coupure du subwoofer à 120 Hz. Utilisez le
volume du subwoofer pour régler le niveau des basses fréquences
à votre goût. Lorsqu’un subwoofer est connecté, les fréquences
inférieures à 120 Hz sont automatiquement coupées du signal du
Passport.
R. LEDS POWER/PROTECT: La LED POWER s’allume en vert lorsque
l’appareil est sous tension. Le Passport est équipé d’un système de
protection interne qui coupe la sortie audio en cas de problème
électrique ou de surchaue ; dans ce cas, la LED PROTECT s’allume
en rouge. Le Passport redémarre automatiquement lorsque ces
problèmes sont résolus. Si le Passport ne se relance pas par lui-
même, vériez le fusible situé sous l’embase d’alimentation sur la
face arrière (U). Si la LED PROTECT reste allumée même après que
l’appareil ait eu le temps de refroidir et après avoir testé d’autres
prises secteur, consultez un centre de service Fender agréé.
FRANÇAIS

12
FACE ARRIERE
S. SÉLECTEUR DE TENSION: Modiez le réglage de ce sélecteur
100 V/120 V–220 V/240 V uniquement si vous utilisez le
Passport dans un pays dont l’alimentation secteur a des
caractéristiques diérentes.
T. ON/OFF: Permet de mettre le Passport sous/hors tension.
U. EMBASE SECTEUR/FUSIBLE: Connectez le cordon
d’alimentation (fourni) à cette embase ; reliez l’autre extrémité
du cordon à une prise secteur dont les caractéristiques
correspondent au réglage du SÉLECTEUR DE TENSION (S).
Pour vérier/remplacer le fusible, déconnectez le cordon
d’alimentation et retirez le fusible de son compartiment sous
l’embase d’alimentation ; remplacez le fusible uniquement par
un fusible de même type.
V. SORTIES SPEAKER OUTPUTS: Connectez les câbles pour
haut-parleur (fournis) à ces sorties.
CARACTÉRISTIQUES TECHNIQUES
TYPE PR 845
PUISSANCE NÉCÉSSAIRE 450W
PUISSANCE DE SORTIE 375W
FUSIBLE T6.3A H, 250V
TYPE D’AMPLIFICATION Classe D
HAUT-PARLEURS 2 woofers de 8 ”, 2 HP haute fréquence 1,2 ”
DIMENSIONS ET POIDS Largeur: 73,66 cm Hauteur: 58,42 cm Profondeur: 27,94 cm Poids: 19,96 kg
Les caractéristiques du produit sont sujettes à modification sans préavis.
FRANÇAIS

13
CONFIGURAÇÃO DO SISTEMA
Parabéns pela aquisição de um sistema de áudio Fender® Passport
Event Series 2—um sistema de áudio autónomo portátil concebido
para um som fantástico em qualquer lugar. Transporte o Passport
como uma mala, bastando abrir os trincos de abertura da coluna
para ter acesso a dois altifalantes de espectro completo, secção de
mistura amplificada e cabos de potência e de coluna.
Utilize o Passport como um sistema de som para comunicações
públicas ou para amplificar instrumentos musicais e vozes. Ligue
dispositivos móveis para um acompanhamento simples, incluindo
emparelhamento por Bluetooth. As principais características que
fazem do Passport um produto inovador são a sua facilidade e
rapidez de montar, a sua capacidade de cobrir grandes audiências e
o seu funcionamento simples. O seu painel de controlo inclui canais
de mono mic/linha e canais estéreo de linha com uma variedade
de entradas de ligação, de modo a fornecer uma flexibilidade de
ligação soberba.
Registe o seu Passport Event Series 2 online em start.fender.com.
PASSPORT®EVENT SERIES 2
1. ABRIR: Abra os trincos de abertura no topo do Passport e
desengate as colunas da secção de mistura amplificada:
3. ARMAZENAMENTO DE CABOS DE COLUNA/CORRENTE:
Abra o compartimento de armazenamento na traseira da sec-
ção de mistura e remova o cabo de corrente e os cabos de
coluna:
2. POSICIONAMENTO: Para resultados ideais, eleve as colunas
em suportes de coluna Passport ou em mesas robustas.
Posicione as colunas afastadas para maximizar a separação
estéreo. Posicione a secção de mistura por perto para um fácil
acesso ao painel de controlo:
4. LIGAÇÃO DO CABO DE CORRENTE/CABOS DE COLUNA:
Ligue os cabos de coluna às entradas de coluna esquerda e
direita situadas na traseira da secção de mistura (seta à direita
em cima), e em seguida ligue às colunas esquerda e direita
respetivas. Certifique-se que o interruptor de corrente está na
posição desligado antes de ligar o cabo de corrente (incluído)
à entrada de alimentação situada na traseira da secção de
mistura (seta à esquerda em baixo); ligue a outra extremidade
a uma tomada de corrente com ligação à terra:
PORTUGUÊS

14
5. ENTRADAS: Ligue os microfones aos canais 1 a 4; ligue
outras fontes de som mono tais como instrumentos a
qualquer canal (setas grandes) Use as entradas de canal
6/7 (setas pequenas) para fontes de som estéreo/mono, tais
como teclados, outras fontes de entrada de nível de linha e
dispositivos móveis:
7. LIGAR O EQUIPAMENTO: Ligue primeiramente todo o
equipamento externo ligado ao Passport, e em seguida ligue o
Passport. O LED de funcionamento ficará iluminado a verde:
9. DEFINIÇÃO DE NÍVEIS: Ligue um microfone ou outra fonte
de som e aumente lentamente o controlo de VOLUME desse
canal (seta curvada amarela). O LED situado por cima do
controlo de VOLUME ficará iluminado a verde quando for
detetado sinal. O Led ficará iluminado a amarelo quando
o sinal estiver a aproximar-se do nível de sobrecarga, e
ficará iluminado a vermelho quando ocorrer sobrecarga
(distorção). Para um melhor desempenho, ajuste os controlos
de VOLUME e EQUALIZAÇÃO (setas curvadas verdes) de forma
a que o LED fique verde e ocasionalmente amarelo. Se o
LED ficar vermelho, reduza o VOLUME ou as definições da
EQUALIZAÇÃO. Se o LED ainda estiver vermelho depois de
ajustar os controlos de VOLUME e EQUALIZAÇÃO, prima o
botão MIC/LINE (seta recta):
Ajuste todos os canais na mesma forma. Use os controlos de
VOLUME para definir os níveis de volume para cada canal
a fim de obter um equilíbrio geral, e em seguida ajuste o
controlo MASTER VOLUME para o volume geral da mistura.
O MASTER VOLUME tem um MEDIDOR DE NÍVEL DO SINAL à
sua direita; se o medidor ficar iluminado a vermelho, reduza o
MASTER VOLUME em conformidade.
6. VOLUME INICIAL/REVERB: Para começar, rode totalmente
no sentido contrário ao dos ponteiros do relógio o botão
MASTER VOLUME, os botões de VOLUME de todos os canais e
todos os botões de REVERB:
8. DEFINIÇÃO DO VOLUME GERAL: Rode o botão MASTER
VOLUME para 1/4 do volume:
10. DEFINIÇÃO DE EQUALIZAÇÃO/REVERB: Começando
com cada botão de EQUALIZAÇÃO (TREBLE, BASS) na
posição central (equalização plana), ajuste cada botão de
EQUALIZAÇÃO para as suas preferências, a fim de obter uma
cobertura de som melhor e homogénea sobre a área. Os
controlos de REVERB (setas verdes) não têm posição central,
ajuste-os à sua preferência:
PORTUGUÊS

15
PAINEL FRONTAL
A. MASTER VOLUME: Ajusta o volume geral. Na posição
totalmente rodada no sentido contrário ao dos ponteiros do
relógio não é produzido qualquer som.
B. MEDIDORES DE NÍVEL DO SINAL: Indicam o nível do sinal
de saída esquerda/direita do amplicador de potência.
Se os medidores carem iluminados a vermelho, reduza o
MASTER VOLUME (A) a m de prevenir distorção e evitar que
o amplicador entre em sobrecarga/desligue (ver item R, LED
DE POTÊNCIA/PROTEÇÃO, para reiniciar o equipamento após
encerramento de proteção).
C. LED DE SINAL/SOBRECARGA: Ilumina-se a verde aquando da
deteção de sinal; amarelo quando o nível de sinal está a -10dB
de entrar em sobrecarga. Ilumina-se a vermelho aquando de
sobrecarga (ver passo 9 em CONFIGURAÇÃO DO SISTEMA).
D. VOLUME DO CANAL: Ajusta o volume geral do canal.
E. TREBLE/BASS : Ajusta as frequências médias e baixas do canal
individual, com resposta plana na posição central.
F. REVERB: Ajusta o efeito de reverb do canal individual.
G. INTERRUPTOR MIC/LINE: Se o nível da fonte do sinal for
demasiado alto (ver passo 9 em CONFIGURAÇÃO DO SISTEMA),
prima o botão para dentro para reduzir a sensibilidade em
24dB.
H. ENTRADA DE CANAL MONO: Entrada XLR e de 1/4”para
microfones, instrumentos e outras fontes de entrada de nível
de linha mono para os canais 1 a 4.
I. INTERRUPTOR DE LINHA/INSTRUMENTO: Disponível apenas
para o canal 5, este interruptor ativa o pré-amplicador de
impedância elevada (“Hi-Z”) para instrumentos passivos, tais
como guitarras elétricas e baixos. Para a entrada de nível de
linha ou em caso de sobrecarga (distorção), desative o botão.
J. ENTRADA DE CANAL DE 1/4”APENAS MONO: Igual à
ENTRADA DE CANAL MONO (H) acima, mas apenas com
entrada de 1/4”(sem XLR).
K. PAIR BLUETOOTH: Carregue para o emparelhamento
Bluetooth com dispositivos externos. Quando este botão pisca
a azul, selecione "PASSPORT EVENT" no menu de Bluetooth
do dispositivo externo. O botão irá parar de piscar e cará
iluminado a azul de forma contínua quando a ligação for
bem-sucedida. Mantenha o botão premido para desligar
o Bluetooth. Para uma melhor qualidade de som, dena o
controlo de volume no dispositivo externo (i.e. smartphone)
para 75-100% do seu nível máximo.
L. ENTRADA DE 1/4”ESQUERDA (MONO)/DIREITA: Entradas
para fontes de áudio estéreo com nível de linha que
requerem ligações de 1/4”individuais para cada canal. Usar
individualmente a entrada L/MONO funciona como canal
mono; será emitido um sinal mono de ambas as colunas.
M. ENTRADA ESTÉREO DE 1/8”: Entrada para dispositivos móveis,
computadores e outras fontes de áudio com nível de linha com
ligação de 1/8”.
N. SAÍDA PARA AUSCULTADORES: Ligue aqui os auscultadores e
equipamento de gravação. Os controlos dos canais individuais
afetam esta saída; o MASTER VOLUME (A) não afeta.
O. CONTROLO DE NÍVEL: Ajusta os níveis de sinal da SAÍDA PARA
AUSCULTADORES (N) e a SAÍDA MONO (P).
P. SAÍDA MONO: Para ligação a um monitor amplicado. O nível de
sinal é pré-MASTER VOLUME (A); e pode ser ajustado através do
CONTROLO DE NÍVEL (O).
Q. SAÍDA SUB: Para ligação a um subwoofer amplicado. Dena
o controlo da frequência de cruzamento para 120Hz. Use o
controlo de volume ou nível do subwoofer para ajustar o nível
de frequências baixas para a sua preferência. A utilização de um
subwoofer externo remove automaticamente sinais abaixo de
120Hz do amplicador principal do Passport e das colunas.
R. LED DE POTÊNCIA/PROTEÇÃO: O LED DE POTÊNCIA ilumina-se
a verde quando o sistema está ligado. O Passport integra medidas
de proteção internas que desligam a saída de áudio em caso de
problemas elétricos ou térmicos; o LED DE PROTEÇÃO ilumina-
se a vermelho quando isto acontece. O Passport irá reiniciar-se
automaticamente aquando da resolução desses problemas. Se
o Passport não reiniciar automaticamente, verique o fusível na
entrada para cabo de corrente no painel traseiro (O). Se o LED DE
PROTEÇÃO continuar vermelho após a unidade ter tido tempo
suciente para arrefecer e terem sido experimentadas tomadas
de corrente diferentes, consulte um Centro de Serviços da Fender
autorizado.
PORTUGUÊS

16
PAINEL TRASEIRO
S. SELETOR DE TENSÃO: Altere a denição deste seletor de
100V/120V–220V/240V apenas quando utilizar o Passport num
país que requeira uma denição de tensão diferente.
T. ON/OFF: Liga e desliga o Passport.
U. ENTRADA PARA CABO DE CORRENTE/FUSÍVEL : Ligue
o cabo de corrente (incluído) a esta entrada; ligue a outra
extremidade a uma tomada de corrente com ligação à terra em
conformidade com as denições do SELETOR DE TENSÃO (S).
Para vericar/substituir o fusível, desligue o cabo de corrente
e o suporte do fusível integrado da ENTRADA PARA O CABO
DE CORRENTE; substitua o fusível apenas com um fusível do
mesmo tipo e classicação.
V. SAÍDAS PARA COLUNA: Ligue aqui os cabos de coluna
Passport (incluídos).
ESPECIFICAÇÕES
TIPO PR 845
REQUISITOS DE ENERGIA 450W
POTÊNCIA DE SAÍDA 375W
FUSÍVEL T6.3A H, 250V
TIPO DE AMPLIFICADOR Classe D
ALTIFALANTES Dois woofers de 8”, dois drivers de FA de 1.2”
DIMENSÕES E PESO Largura: 29 polegadas (73,66 cm) Altura: 23 polegadas (58,42 cm) Profundidade: 11 polegadas (27,94 cm) Peso: 44 lbs. (19.96 kg)
As especificações técnicas dos produtos podem ser alteradas sem aviso prévio.
PORTUGUÊS

17
INSTALLAZIONE DEL SISTEMA
Congratulazioni per l’acquisto di Fender® Passport Event Series
2, un sistema audio portatile progettato per un avere un sound
eccezionale in ogni situazione. Trasporta Passport come una valigia,
sblocca i fermi sul cabinet e hai subito accesso a due speaker
full-range, a un mixer amplificato e ai cavi di alimentazione e
collegamento.
Usa Passport come un sistema audio rivolto al pubblico o per
amplificare voce e strumenti. Collega i dispositivi mobili per
accompagnarti facilmente, anche tramite abbinamento Bluetooth.
L’installazione facile e veloce, la capacità di raggiungere un
vasto pubblico e la semplicità di utilizzo sono le caratteristiche
distintive di questo prodotto innovativo. Il suo pannello di controllo
comprende canali mic/line mono e canali line stereo, con una
vasta disponibilità di jack di ingresso per un’estrema flessibilità nei
collegamenti.
Registra il tuo Passport Event Series 2 online su start.fender.com.
ITALIANO
PASSPORT®EVENT SERIES 2
1. APERTURA: Sblocca i fermi sul cabinet di Passport e separa
le casse dal mixer amplificato:
3. VANO PER IL CAVO DI ALIMENTAZIONE E I CAVI DELLE
CASSE: Apri lo scomparto sul retro del mixer e rimuovi il
cavo di alimentazione e i cavi delle casse:
2. POSIZIONAMENTO: Per un risultato ottimale, colloca gli
speaker in posizione rialzata sui supporti per casse Passport
o su dei tavoli robusti. Per aumentare l’immagine stereo,
posiziona gli speaker distanti tra di loro. Tieni il mixer vicino
per accedere facilmente al pannello di controllo:
4. COLLEGAMENTO CAVO DI ALIMENTAZIONE/CAVI DELLE
CASSE: Collega i cavi delle casse agli appositi jack sinistro
e destro sul retro del mixer (freccia in alto a destra), quindi
collega le casse sinistra e destra corrispondenti. Assicurati che
l'interruttore di alimentazione sia spento prima di collegare il
cavo di alimentazione (incluso) nell’ingresso di alimentazione
sul retro del mixer (freccia in basso a sinistra); collega l’altra
estremità a una presa di alimentazione CA con messa a terra:

18
ITALIANO
5. INGRESSI: Collega i microfoni ai canali da 1 a 4; collega altre
sorgenti sonore mono, ad esempio gli strumenti, a qualsiasi
canale (frecce grandi). Usa gli ingressi dei canali 6/7 (frecce più
piccole) per sorgenti sonore stereo/mono, come tastiere, altre
sorgenti audio a livello di linea, e dispositivi mobili:
7. ACCENSIONE: Prima accendi tutte le apparecchiature esterne
collegate a Passport, quindi accendi Passport. Il LED Power si
illumina in verde:
9. IMPOSTAZIONE DEI LIVELLI: Collega un microfono o
un’altra sorgente audio e alza lentamente il controllo VOLUME
del canale (freccia curva gialla). Il LED sopra il controllo
VOLUME si illumina in verde in presenza di segnale. Il LED si
illumina in giallo quando il segnale è prossimo al clipping; si
illumina in rosso quando si verifica il clipping (distorsione).
Per ottenere prestazioni ottimali, imposta i comandi VOLUME
e TONE del canale (frecce curve verdi) in modo che il LED sia
verde e occasionalmente giallo. Se il LED diventa rosso, riduci le
impostazioni dei comandi VOLUME o TONE. Se il LED continua
a diventare rosso anche dopo la regolazione dei comandi
VOLUME e TONE, premi il pulsante MIC/LINE (freccia dritta):
Usa questo metodo per regolare ogni canale. Regola il livello
relativo di ogni canale tramite le manopole VOLUME per
ottenere un equilibrio generale, quindi imposta il volume del
mix complessivo con la manopola MASTER VOLUME. A destra
della manopola MASTER VOLUME è presente un indicatore
del livello del segnale: se si illumina in rosso, abbassa MASTER
VOLUME di conseguenza.
6. VOLUME/RIVERBERO INIZIALI: Per iniziare, ruota
completamente in senso antiorario la manopola MASTER
VOLUME e le manopole VOLUME e REVERB di tutti i canali:
8. IMPOSTAZIONE DEL VOLUME MASTER: Ruota la manopola
MASTER VOLUME a 1/4:
10. IMPOSTAZIONE TONO/RIVERBERO: Parti con ogni controllo
di tono (TREBLE, BASS) impostato sulla tacca corrispondente
alla posizione centrale (equalizzazione neutra), quindi regolali
secondo il tuo gusto fino a ottenere un suono chiaro e
omogeneo in tutto l’ambiente. I controlli REVERB (frecce
verdi) non hanno una tacca centrale; impostali secondo le tue
preferenze:

19
ITALIANO
PANNELLO FRONTALE
A. MASTER VOLUME: Regola il volume generale. Non viene
emesso alcun suono con la manopola in completo senso
antiorario.
B. INDICATORI DI LIVELLO DEL SEGNALE: Indicano i livelli
dei segnali destro/sinistro in uscita dell’amplicatore. Se
si illuminano in rosso, abbassa il MASTER VOLUME (A) per
evitare distorsioni e prevenire sovraccarichi o spegnimenti
dell’amplicatore (vedi punto R, LED ALIMENTAZIONE/
PROTEZIONE, per reimpostare l’unità dopo lo spegnimento in
modalità di protezione).
C. LED SEGNALE/CLIP: Si illumina in verde quando il segnale è
presente, in giallo quando il livello del segnale è a -10dB dal
clipping. Si illumina in rosso quando se il segnale è in clip (vedi
punto 9 in INSTALLAZIONE DEL SISTEMA).
D. VOLUME DEL CANALE: Regola il volume del singolo canale.
E. TREBLE/BASS : Regolano i toni alti e bassi del singolo canale,
con risposta neutra in posizione centrale.
F. REVERB: Regola l’eetto riverbero del singolo canale.
G. INTERRUTTORE MIC/LINE: Se il livello del segnale sorgente
è troppo alto (vedi il punto 9 in INSTALLAZIONE DEL SISTEMA),
premi il pulsante per ridurre di 24dB la sensibilità in ingresso.
H. INGRESSO CANALE MONO: Ingresso XLR e da 1/4" per
microfoni, strumenti e altre sorgenti mono a livello di linea per
i canali da 1 a 4.
I. INTERRUTTORE LINE/INSTRUMENT: Solo per il canale 5,
l’interruttore attiva il preamplicatore ad alta impedenza
(“Hi-Z”) per strumenti passivi come chitarre e bassi elettrici. Per
segnali a livello di linea o se si verica il clipping (distorsione),
disinserisci l’interruttore.
J. INGRESSO CANALE MONO DA 1/4": Come INGRESSO CANALE
MONO (H), ma solo con jack da 1/4" (senza XLR).
K. ABBINAMENTO BLUETOOTH: Premi per associare dispositivi
esterni tramite Bluetooth. Quando il pulsante lampeggia in
blu, seleziona“PASSPORT EVENT” nel menu Bluetooth del
dispositivo esterno. Il pulsante smetterà di lampeggiare
e rimarrà illuminato in blu quando la connessione avrà
esito positivo. Tieni premuto il pulsante per disattivare la
connessione Bluetooth. Per una migliore qualità sonora,
imposta il volume sul dispositivo esterno (ad esempio uno
smartphone) al 75-100% del suo livello massimo.
L. INGRESSI LEFT (MONO)/RIGHT DA 1/4": Ingressi per sorgenti
audio stereo a livello di linea che richiedono jack separati
da 1/4" per ogni canale. Il canale funzionerà come mono se
si collega solo il jack L/MONO; l’uscita mono verrà inviata a
entrambi gli speaker.
M. INGRESSO STEREO DA 1/8": Ingresso per dispositivi mobili,
computer e altre sorgenti audio stereo a livello di linea con
connessione da 1/8".
N. USCITA CUFFIE: Collega qui le cue e le apparecchiature per la
registrazione. I controlli dei singoli canali inuiscono su questa
uscita, MASTER VOLUME (A) invece no.
O. CONTROLLO LEVEL: Regola i livelli dei segnali alle uscite
HEADPHONE (N) e MONO (P).
P. USCITA MONO: Per il collegamento a una spia amplicata.
Il livello del segnale è pre-MASTER VOLUME (A); può essere
regolato con il CONTROLLO LEVEL (O).
Q. USCITA SUB: Per il collegamento di un subwoofer amplicato.
Sul subwoofer, imposta la frequenza di crossover a 120Hz. Utilizza
il controllo del volume o del livello sul subwoofer per impostare
il livello dei bassi. L’impiego di un subwoofer esterno rimuove
automaticamente i segnali sotto i 120Hz dall’amplicatore e dagli
speaker Passport.
R. LED ALIMENTAZIONE/PROTEZIONE: Il LED POWER si illumina in
verde quando il sistema è acceso. Passport dispone di misure di
protezione interne che interrompono l’uscita audio se si vericano
problemi elettrici o termici; in tal caso il LED PROTECT si illuminerà
in rosso. Una volta risolti tali problemi, Passport si resetterà
automaticamente. Se il reset di Passport non avviene in automatico,
controlla il fusibile nella presa del cavo di alimentazione sul pannello
posteriore (O). Se il LED PROTECT rimane illuminato dopo che l’unità
ha avuto un tempo di rareddamento suciente e hai provato
altre prese di corrente, consulta un centro di assistenza Fender
autorizzato.
