Stelltransformator EduTrainer - Betriebsanleitung ______________________________________________5
Variable Transformer EduTrainer - Operating instructions ______________________________________ 21
Transformador de regulación EduTrainer - Instrucciones de utilización ___________________________ 37
Transformateur de courant EduTrainer - Notice d'utilisation ____________________________________ 53

© Festo Didactic 8037346 3
Soweit in diese
r Betriebsanleitung nur von Lehrer, Schüler etc. die Rede ist, sind
selbstverständlich auch Lehrerinnen, Schülerinnen etc. gemeint. Die V
erwendung nur
einer Geschlechtsform soll keine geschlechtsspezifische Benachteiligung sein, sondern
dient nur der besseren Lesbarkeit und dem besseren Verständnis der Formulierungen.
VORSICHT
Diese Betriebsanleitung muss dem Anwender ständig zur Verfügung stehen.
Vor Inbetriebnahme muss die Betriebsanleitung gelesen werden.
Die Sicherheitshinweise müssen beachtet werden.
Bei Missachten kann es zu schweren Personen- oder Sachschäden kommen.
For the sake of readability
throughout these operating instructions, all gender-specific
terms are to be considered to refer to both the femi
nine and the masculine form,
e
xcept when referring to a particular person.
CAUTION
These operating instructions must always be available to the user.
The operating instructions must be read before commissioning.
The safety instructions must be observed
Non-observance may result in severe personal injury or damage to property.

4© Festo Didactic 8037346
Se sobreentiende que el uso de términos en género masculino incluye también los
correspondientes términos de género femenino. El uso de una sola forma de género no
supone ninguna
discriminación específica, sino que sirve para mejorar la lectura y la
compresión de los textos.
ATENCIÓN
Estas instrucciones de utilización deben estar a disposición del usuario en todo
momento.
Deben leerse estas instrucciones antes de la puesta en funcionamiento.
Deben respetarse las instrucciones de seguridad.
De no hacerlo, pueden producirse graves daños físicos y materiales.
Les termes enseignant, étudiant, etc. employés dans les présentes instructions de
service désignent aussi, bien entendu, les enseignantes, étudian
tes,
etc. L'emploi d'un
seul genre ne saurait constituer une discrimination sexuelle, mais a simplem
ent pour
but de faciliter la lecture et la compréhension de ce qui est dit.
ATTENTION
Ces notices d'utilisation doivent être constamment à la disposition de l'utilisateur.
Les instructions de service doivent avoir été lues avant la mise en service.
Se conformer aux consignes de sécurité.
Le non-respect peut entraîner de graves dommages corporels ou matériels.

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 5
Inhalt
1 Allgemeine Voraussetzungen zum Betreiben der Geräte___________________________________6
2 Sicherheitshinweise und Piktogramme _________________________________________________7
2.1 Sicherheitshinweise _________________________________________________________________7
2.2 Piktogramme_______________________________________________________________________8
3 Bestimmungsgemäße Verwendung ____________________________________________________9
4 Für Ihre Sicherheit ________________________________________________________________ 10
4.1 Wichtige Hinweise ________________________________________________________________ 10
4.2 Verpflichtung des Betreibers ________________________________________________________ 11
4.3 Verpflichtung der Auszubildenden ___________________________________________________ 11
5 Arbeits- und Sicherheitshinweise____________________________________________________ 12
5.1 Allgemein _______________________________________________________________________ 12
5.2 Elektrik _________________________________________________________________________ 12
6 Sicherheitssteckbuchsen __________________________________________________________ 15
7 Technische Daten_________________________________________________________________ 17
8 Beschreibung ____________________________________________________________________ 18
9 Anschlüsse ______________________________________________________________________ 19
10 Zubehör_________________________________________________________________________ 20
11 Wartung und Reinigung____________________________________________________________ 20
12 Entsorgung ______________________________________________________________________ 20

Stelltransformator EduTrainer - Betriebsanleitung
6© Festo Didactic 8037346
1Allgemeine Voraussetzungen zum Betreiben der Geräte
Allgemeine Anforderungen bezüglich des sicheren Betriebs der Geräte:
•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften der DGUV Vorschrift 3 "Elektrische
Anlagen und Betriebsmittel" zu beachten.
•Der Labor- oder Unterrichtsraum muss durch einen Arbeitsverantwortlichen überwacht werden.
–Ein Arbeitsverantwortlicher ist eine Elektrofachkraft oder eine elektrotechnisch unterwiesene
Person mit Kenntnis von Sicherheitsanforderungen und Sicherheitsvorschriften mit aktenkundiger
Unterweisung.
Der Labor- oder Unterrichtsraum muss mit den folgenden Einrichtungen ausgestattet sein:
•Es muss eine NOT-AUS-Einrichtung vorhanden sein.
–Innerhalb und mindestens ein NOT-AUS außerhalb des Labor- oder Unterrichtsraums.
•Der Labor- oder Unterrichtsraum ist gegen unbefugtes Einschalten der Betriebsspannung bzw. der
Druckluftversorgung zu sichern.
–z. B. durch einen Schlüsselschalter
–z. B. durch abschließbare Einschaltventile
•Der Labor- oder Unterrichtsraum muss durch Fehlerstromschutzeinrichtungen (RCD) geschützt werden.
–Betreiben Sie elektrische Geräte (z. B. Netzgeräte, Verdichter, Hydraulikaggregate) nur in
Ausbildungsräumen, die mit einer Fehlerstromschutzeinrichtung ausgestattet sind.
–Als Fehlerstromschutzeinrichtung ist ein RCD-Schutzschalter mit Differenzstrom ≤ 30 mA, Typ B
zu verwenden.
•Der Labor- oder Unterrichtsraum muss durch Überstromschutzeinrichtungen geschützt sein.
–Sicherungen oder Leitungsschutzschalter
•Es dürfen keine Geräte mit Schäden oder Mängeln verwendet werden.
–Schadhafte Geräte sind zu sperren und aus dem Labor- oder Unterrichtsraum zu entfernen.
–Beschädigte Verbindungsleitungen, Druckluftschläuche und Hydraulikschläuche stellen ein
Sicherheitsrisiko dar und müssen aus dem Labor- oder Unterrichtsraum entfernt werden.

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 7
2Sicherheitshinweise und Piktogramme
2.1 Sicherheitshinweise
GEFAHR
… weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder schweren
Körperverletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder schweren
Körperverletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
… weist auf eine möglicherweise gefährliche Situation hin, die zu mittleren und leichten
Körperverletzungen oder zu schwerem Sachschaden führen kann, wenn sie nicht
vermieden wird.
HINWEIS
… weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschaden oder
Funktionsverlust führen kann, wenn sie nicht vermieden wird.

Stelltransformator EduTrainer - Betriebsanleitung
8© Festo Didactic 8037346
2.2 Piktogramme
Warnung vor einer
Gefahrenstelle
Warnung vor gefährlicher elektrischer Spannung
Wa
rnung vor heißer Oberfläche
V
or Montage-, Reparatur-, Wartungs- und Reinigungsarbeiten ist das Gerät auszuschalten
und der Netzstecker zu ziehen
. Beachten Sie das Handbuch, insbesondere alle Hinweise
zur Sicherheit. Bei Missachten kann schwerer Personen
- oder Sachschaden entstehen.
Informationen und
/oder Verweise auf andere Dokumentationen

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 9
3Bestimmungsgemäße Verwendung
Die Komponenten und Systeme von Festo Didactic sind nur zu benutzen:
•für die bestimmungsgemäße Verwendung im Lehr- und Ausbildungsbetrieb
•in sicherheitstechnisch einwandfreiem Zustand
Die Komponenten und Systeme sind nach dem heutigen Stand der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib
und Leben des Benutzers oder Dritter und Beeinträchtigungen der Komponenten entstehen.
Das Lernsystem von Festo Didactic ist ausschließlich für die Aus- und Weiterbildung im Bereich
Automatisierung und Technik entwickelt und hergestellt. Das Ausbildungsunternehmen und/oder die
Ausbildenden hat/haben dafür Sorge zu tragen, dass die Auszubildenden die Sicherheitsvorkehrungen, die
in dieser Betriebsanleitung beschrieben sind, beachten.
Festo Didactic schließt hiermit jegliche Haftung für Schäden des Auszubildenden, des
Ausbildungsunternehmens und/oder sonstiger Dritter aus, die bei Gebrauch/Einsatz dieses Gerätes
außerhalb einer reinen Ausbildungssituation auftreten; es sei denn Festo Didactic hat solche Schäden
vorsätzlich oder grob fahrlässig verursacht.

Stelltransformator EduTrainer - Betriebsanleitung
10 © Festo Didactic 8037346
4Für Ihre Sicherheit
4.1 Wichtige Hinweise
Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der
Komponenten und Systeme von Festo Didactic ist die Kenntnis der grundlegenden Sicherheitshinweise und
der Sicherheitsvorschriften.
Diese Betriebsanleitung enthält die wichtigsten Hinweise, um die Komponenten und Systeme
sicherheitsgerecht zu betreiben. Insbesondere die Sicherheitshinweise sind von allen Personen zu
beachten, die mit diesen Komponenten und Systemen arbeiten. Darüber hinaus sind die für den Einsatzort
geltenden Regeln und Vorschriften zur Unfallverhütung zu beachten.
WARNUNG
Störungen, die die Sicherheit beeinträchtig
en können, sind umgehend zu beseitigen!
VORSICHT
Durch unsachgemäße Repar
aturen oder Veränderungen können unvorhersehbare
Betriebszustände
entstehen. Führen Sie keine Reparaturen oder Veränderungen an
den Komponenten und Systemen durch, die nicht in die
ser Betriebsanleitung
beschrieben sind.

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 11
4.2 Verpflichtung des Betreibers
Der Betreiber verpflichtet sich, nur Personen an den Komponenten und Systemen arbeiten zu lassen, die:
•mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut und in die
Handhabung der Komponenten und Systeme eingewiesen sind,
•das Sicherheitskapitel und die Warnhinweise in dieser Betriebsanleitung gelesen und verstanden
haben.
Das sicherheitsbewusste Arbeiten des Personals soll in regelmäßigen Abständen überprüft werden.
4.3 Verpflichtung der Auszubildenden
Alle Personen, die mit Arbeiten an den Komponenten und Systemen beauftragt sind, verpflichten sich, vor
Arbeitsbeginn:
•das Sicherheitskapitel und die Warnhinweise in dieser Betriebsanleitung zu lesen,
•die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu beachten.

Stelltransformator EduTrainer - Betriebsanleitung
12 © Festo Didactic 8037346
5Arbeits- und Sicherheitshinweise
5.1 Allgemein
VORSICHT
•Die Auszubildenden dürfen nur unter Aufsicht einer Ausbilderin/eines Ausbilders an
den Komponenten und Anlagen arbeiten.
•Beachten Sie die Angaben der Datenblätter zu den einzelnen Komponenten,
insbesondere auch alle Hinweise zur Sicherheit!
•Tragen Sie Ihre persönliche Schutzausrüstung (Schutzbrille, Sicherheitsschuhe),
wenn Sie an den Schaltungen arbeiten.
5.2 Elektrik
GEFAHR
•Lebensgefahr bei unterbrochenem Schutzleiter!
–Der Schutzleiter (grün-gelb) darf weder außerhalb noch innerhalb des Geräts
unterbrochen werden.
–Die Isolierung des Schutzleiters darf weder beschädigt noch entfernt werden.
•Lebensgefahr durch Reihenschaltung von Netzteilen!
Berührungsspannungen > 25 V AC bzw. > 60 V DC sind nicht zulässig.
Spannungen > 50 V AC bzw. 120 V DC können bei Berührung tödlich sein.
–Schalten Sie keine Spannungsquellen hintereinander.
•Lebensgefahr durch elektrischen Schlag!
Schützen Sie die Ausgänge der Netzteile (Ausgangsbuchsen/-klemmen) und daran
angeschlossene Leitungen vor direkter Berührung.
–Verwenden Sie nur Leitungen mit ausreichender Isolation bzw.
Spannungsfestigkeit.
–Verwenden Sie Sicherheitssteckbuchsen mit berührungssicheren
Kontaktstellen.

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 13
WARNUNG
•Spannungsfrei schalten!
–Schalten Sie die Spannungsversorgung aus, bevor Sie an der Schaltung
arbeiten.
–Beachten Sie, dass elektrische Energie in einzelnen Komponenten gespeichert
sein kann. Informationen hierzu finden Sie in den Datenblättern und
Betriebsanleitungen der Komponenten.
–Warnung!
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von
allen Spannungsquellen getrennt wurde.
VORSICHT
•Herstellen bzw. Abbauen von elektrischen Anschlüssen
–Stellen Sie elektrische Anschlüsse nur in spannungslosem Zustand her.
–Bauen Sie elektrische Anschlüsse nur in spannungslosem Zustand ab.
–Ziehen Sie beim Abbauen der Verbindungsleitungen nur an den
Sicherheitssteckern, nicht an den Leitungen.
•Die zulässigen Strombelastungen von Leitungen und Geräten dürfen nicht
überschritten werden.
–Vergleichen Sie stets die Strom-Werte von Gerät, Leitung und Sicherung.
–Benutzen Sie bei Nichtübereinstimmung eine separate vorgeschaltete
Sicherung als entsprechenden Überstromschutz.
•Verwenden Sie für die elektrischen Anschlüsse nur Verbindungsleitungen mit
Sicherheitssteckern.
•Verlegen Sie Verbindungsleitungen so, dass sie nicht geknickt oder geschert
werden.
•Verlegen Sie Leitungen nicht über heiße Oberflächen.
–Heiße Oberflächen sind mit einem Warnsymbol entsprechend gekennzeichnet.
•Achten Sie darauf, dass Verbindungsleitungen nicht dauerhaft unter Zug stehen.
•Geräte mit Erdungsanschluss sind stets zu erden.
–Sofern ein Erdungsanschluss (grün-gelbe Laborbuchse) vorhanden ist, muss der
Anschluss an Schutzerde stets erfolgen. Die Schutzerde muss stets als erstes
(vor der Spannung) kontaktiert werden und darf nur als letztes (nach Trennung
der Spannung) getrennt werden.
–Einige Geräte haben einen hohen Ableitstrom. Diese Geräte müssen zusätzlich
mit einem Schutzleiter geerdet werden.

Stelltransformator EduTrainer - Betriebsanleitung
14 © Festo Didactic 8037346
VORSICHT
•Beim Ersetzen von Sicherungen: Verwenden Sie nur vorgeschriebene Sicherungen
mit der richtigen Nennstromstärke und Auslösecharakteristik.
•Wenn in den technischen Daten nicht anders angegeben, besitzt das Gerät keine
integrierte Sicherung.
•Bei
–sichtbarer Beschädigung,
–defekter Funktion,
–unsachgemäßer Lagerung oder
–unsachgemäßem Transport
ist kein gefahrloser Betrieb des Geräts mehr möglich.
–Schalten Sie sofort die Spannung ab.
–Schützen Sie das Gerät vor unbeabsichtigtem Wiedereinschalten.

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 15
6Sicherheitssteckbuchsen
Sofern in den technischen Daten nicht anders angegeben, gilt folgende Farbkodierung für Versorgungs- und
Signalanschlüsse bei Komponenten des Lernsystems Automatisierung und Technik von Festo Didactic.
Farbe Bedeutung Farbe Bedeutung
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter L1
(grau-braun)
24 V DC
(rot)
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter L2
(grau-schwarz)
0 V DC
(blau)
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter L3
(grau-dunkelgrau)
Schutzkleinspannung
Signaleingang/Signalausgang
(schwarz)
Spannung größer Schutzkleinspannung
z. B. Netzspannung 90 bis 400 V AC Leiter
Außenleiter
(grau)
Neutralleiter
(grau-blau)
Schutzleiter, Ausführung als 4 mm Sicherheitsbuchse
(grün-gelb)
Schutzleiteranschluss als PE+ Kontakt,
Auslieferungszustand
(grün-gelb)
Die Komponente enthält möglicherweise nicht alle d
er oben dargestellten
Sicherheitssteckbuchsen. Im Schaltungsaufb
au können durch die Verwendung
verschiedener Komponenten weitere Sicherheitssteckbuchsen enthalten sein.
Die angegebenen Schutzklassen und die Sicherheit werden bei Verwendung von Festo Didactic Sicherheits-
Laborleitungen erreicht.

Stelltransformator EduTrainer - Betriebsanleitung
16 © Festo Didactic 8037346
Der Schutzleiteranschluss ist als PE+ Kontakt ausgeführt. Dieser Anschluss bietet eine niederohmige,
sichere Schutzleiterverbindung. Durch den mechanisch nicht kompatiblen Anschluss wird ein Fehlstecken
mit einer 4 mm Sicherheits-Laborleitung verhindert.
In Verantwortung des Betreibers kann dieser Adapter entfernt werden. Mit einem 1,5 mm Inbusschlüssel
kann der Adapter gelöst werden. Die Arretierung befindet sich in der Bohrung des Adapters. Die Schraube
wird rechtsdrehend gelöst.
WARNUNG
Gefahr durch Stromschlag!
Schadhafte Sicherheits-Laborleitungen sind sofort zu sperren und aus dem Prüfbereich
zu entfernen!

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 17
7Technische Daten
Technische Daten
Eingangsspannung L1/L2/L3 3 AC 400 V ±10%
Eingangsfrequenz 50…60 Hz
Maximaler Strom L1/L2/L3-Anschluss 16 A, muss durch Vorsicherung abgesichert werden
Gleichrichter Eingangsspannung (T1/T2) Max. 1 AC 230 V
Gleichrichter Ausgangsspannung T1 ca. 10…230 V DC rms
Gleichrichter Ausgangsspannung T2 210 V DC rms
Maximaler Strom DC-Ausgänge 4 A, nicht abgesichert
Sicherung Potentiometer rückstellbare 4 A Sicherung
Schutzklasse 1, Betrieb mit Schutzerdung
Überspannungskategorie II, Betrieb an Gebäudeinstallation
Verschmutzungsgrad 2, Laborumgebung
Elektrische Anschlüsse Sicherheits-Laborleitungen nach EN 61010-031, Leiterquerschnitt mind. 1mm²
Betriebstemperaturbereich 5…40 °C / 100 %
Max. rel. Luftfeuchte 80 %
Schutzart IP 20 (nicht im Aufnahmerahmen montiert)
Betrieb des Gerätes Verwendung nur in Innenräumen, bis 2000m über Normalnull
Abmessungen
(H x B x T in mm)
297 x 266 x 140
Gewicht 4 kg
Zulassungen
CE Kennzeichnung nach Niederspannungsrichtlinie
RoHS Richtlinie

Stelltransformator EduTrainer - Betriebsanleitung
18 © Festo Didactic 8037346
8Beschreibung
Der Stelltransformator EduTrainer enthält einen Stelltransformator und zwei Gleichrichter. Der
Stelltransformator stellt eine variable Wechselspannung bereit, über 4 mm Sicherheitssteckbrücken lassen
sich sowohl eine variable als auch eine feste Gleichspannungsquelle realisieren. Der Stelltransformator ist
eingangsseitig über einen rückstellbaren Schutzschalter mit 4 A abgesichert.
Über Steckbrücken von L1 nach 5 und N nach 1 wird der Stelltransformator mit Netzspannung versorgt.
Zwischen den Buchsen 3 und 1 kann dann eine Wechselspannung von 10 V…250 V AC eingestellt werden.
Wird der Gleichrichter -T1 über Steckbrücken von 3 nach AC1 und 1 nach AC2 verbunden, kann an den
+ und –Buchsen eine Gleichspannung von ca. 10 V…ca. 230 V DC rms eingestellt werden.
Wird der zweite Gleichrichter -T2 mit Steckbrücken von L1 nach AC1 und N nach AC2 verbunden, stellt sich
an seinen + und – Buchsen eine feste Gleichspannung von ca. 210 V DC rms ein. Der maximale Strom der
Gleichrichter von 4 A ist in jedem Fall ist zu beachten. Die Absicherung muss gegebenenfalls extern erfolgen.
WARNUNG
Warnung elektrischer Schlag
Der Schutzleiteranschluss muss während des Betriebs dauerhaft mit der Schutzerde der
Installation verbunden sein!
VORSICHT
Der EduTrainer darf nur an entsprechend abgesicherten Netzen betrieben werden. Es ist
immer die Drehstromversorgung EduTrainer, Bestell-Nr. 571812 oder eine gleichwertige
Einrichtung vorzuschalten.
VORSICHT
Verbrennungsgefahr
Bei längerem Betrieb unter hoher elektrischer Last kann sich das Gerät stark erwärmen.
Sorgen Sie für ausreichende Belüftung. Schalten Sie das Gerät zur Abkühlung aus.

Stelltransformator EduTrainer - Betriebsanleitung
© Festo Didactic 8037346 19

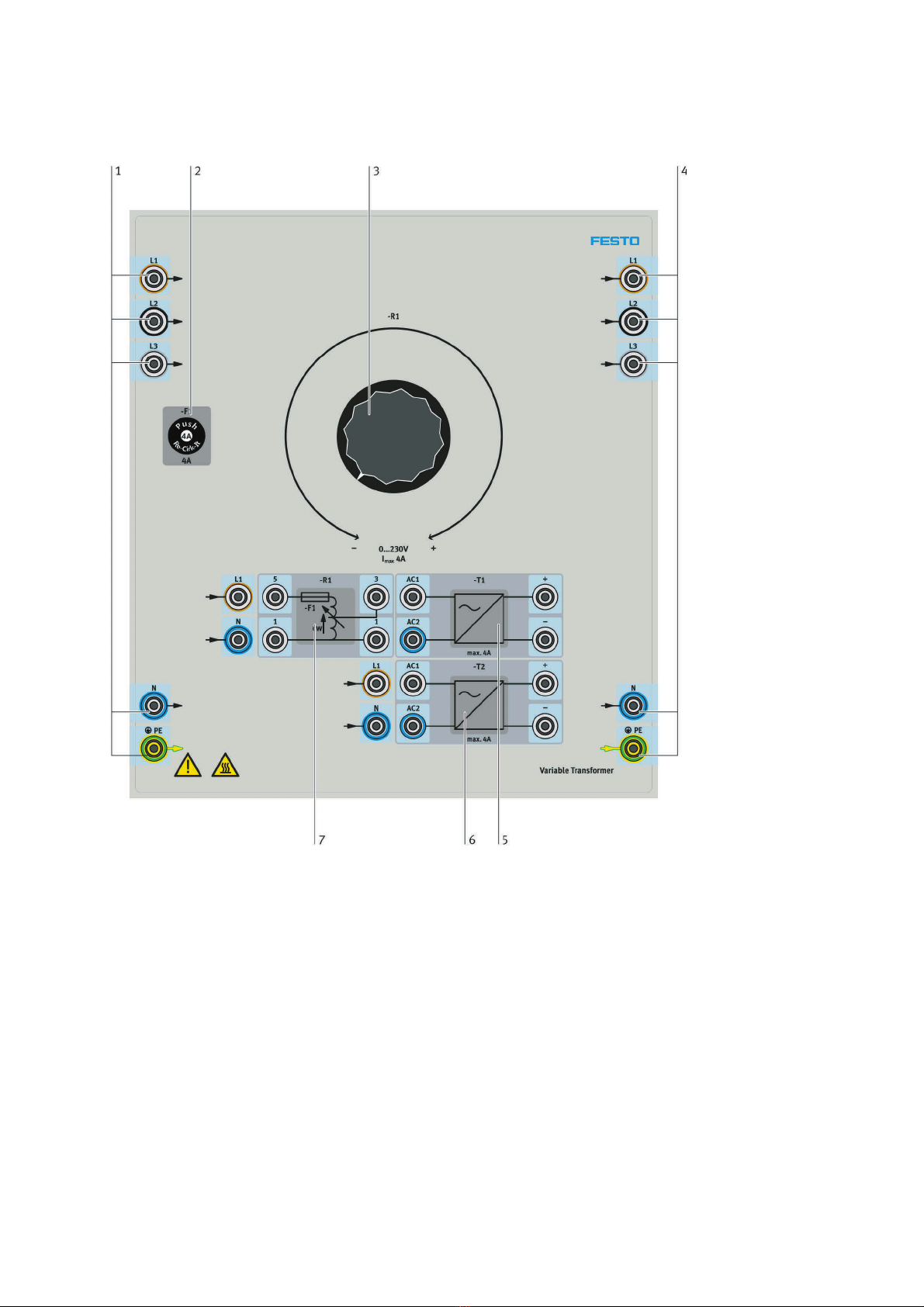

9Anschlüsse
1, 4: 3 AC 400 V Anschlussbuchsen (L1, L2, L3), Neutralleiteranschluss (N),
Schutzleiteranschluss als PE+ Kontakt ausgeführt (PE);
2: Rücksetzbare Sicherung;
3: Drehknopf Stelltransformator;
5: Gleichrichter T1 mit Anschlussbuchsen;
6: Gleichrichter T2 mit Anschlussbuchsen;
7: Stelltransformator mit Anschlussbuchsen

Stelltransformator EduTrainer - Betriebsanleitung
20 © Festo Didactic 8037346
10 Zubehör
Drehstromversorgung EduTrainer, Bestellnummer 571812
Schutzleiteranschlussleitung PE+, Sortiment aus
•8 Stück PE+ Leitung 100 mm
•4 Stück PE+ Leitung 400 mm
•4 Stück PE+ Leitung 1500 mm
Bestellnummer: 8067503
11 Wartung und Reinigung
Die Komponenten und Systeme von Festo Didactic sind weitestgehend wartungsfrei. Zur Reinigung
verwenden Sie ein leicht feuchtes, fusselfreies Reinigungstuch.
HINWEIS
Es dürfen keine aggressiven oder scheuernden Reinigungsmittel verwendet werden.
12 Entsorgung
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Die Entsorgung
erfolgt über die kommunalen Sammelstellen.
