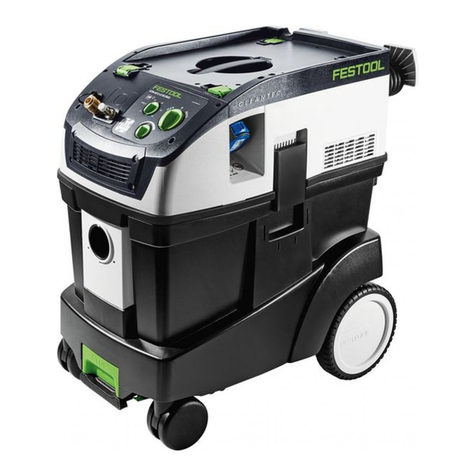

Festool CTL Series Installation instructions

717081_E / 2018-05-03
Festool GmbH
Wertstraße 20
D-73240 Wendlingen
Tel.: [phone]
Telefax: +49 (0)7024/804-20608
www.festool.com
Originalbetriebsanleitung - Absaugmobil 7
Original operating manual - Mobile dust extractors 12
Notice d’utilisation d’origine - Aspirateurs mobile 17
Manual de instrucciones original - Sistemas móviles de aspiración 22
Istruzioni per l'uso originali - Unità mobili d’aspirazione 27
Originele gebruiksaanwijzing - Mobiele afzuigapparaten 32
Originalbruksanvisning - Dammsugare 37
Alkuperäiset käyttöohjeet - Siirrettävät imurit 42
Original brugsanvisning - Støvsugere 47
Originalbruksanvisning - Mobil støv-/våtsuger 52
Manual de instruções original - Aspiradores móveis 57
Оригинал Руководства по эксплуатации - Пылеудаляющие аппараты 62
Originál návodu k obsluze - Mobilní vysavače 68
Oryginalna instrukcja eksploatacji - Odkurzacze mobilne 73
CTL 26 E, CTL 26 E SD,
CTL 26 E AC, CTL 26 E SD E/A,
CTL 36 E, CTL 36 E AC,
CTL 36 E AC-LHS,
CTL 36 E LE,
CTL 48 E, CTL 48 E AC

68
1
2
1
2
AC
AC
AC
0
max
3/$1(;
AC
1-4
1-8
1-1
1-3
1-2
1-5
1-6
1-10
1-11
1-12
1-7
1-9
1
2
CTL 36 E AC-LHS

AC
AC
AC
0
max
3/$1(;
AC
CTM 36 E AC
34
5
12
3
6

1
2
3
8
1
2 3
SC FIS-CT26
SC FIS-CT36
SC FIS-CT48
7
CTM 36 E AC
CTM 36 E AC
8-1 8-1
8-2

10
ENS-CT26
ENS-CT36
ENS-CT48
1
2 3
9
12
4
3

Absaugmobil
Mobile dust ext-
ractors
Aspirateurs
Seriennummer *
Serial number *
N° de série *
(T-Nr.)
CTL 26 E 202411, 202413, 202414, 202415
CTL 26 E SD (E/A) 202419, 202420
CTL 26 E AC 202409, 202407, 202408
CTL 26 E AC HD 203032
CTL 36 E 202429, 202431, 202432
CTL 36 E AC 202422
CTL 36 E AC-LHS 202424, 202426
CTL 36 E LE 202436
CTL 36 E AC HD 203033, 203036
CTL 48 E 202439
CTL 48 E AC 202438
EG-Konformitätserklärung. Wir erklären
in alleiniger Verantwortung, dass dieses Produkt
allen einschlägigen Bestimmungen der folgen-
den Richtlinien einschließlich ihrer Änderungen
entspricht und mit den folgenden Normen über-
einstimmt:
EC-Declaration of Conformity. We declare
under our sole responsibility that this product is
in conformity with all relevant provisions of the
following directives including their amendments
and complies with the following standards:
CE-Déclaration de conformité communau-
taire. Nous déclarons sous notre propre res-
ponsabilité que ce produit est conforme aux nor-
mes ou documents de normalisation suivants:
CE-Declaración de conformidad. Decla-
ramos bajo nuestra exclusiva responsabilidad
que este producto corresponde a las siguientes
normas o documentos normalizados:
CE-Dichiarazione di conformità. Dichiaria-
mo sotto la nostra esclusiva responsabilità che
il presente prodotto e conforme alle norme e ai
documenti normativi seguenti:
EG-conformiteitsverklaring. Wij verklaren
op eigen verantwoordelijkheid dat dit produkt
voldoet aan de volgende normen of normatieve
documenten:
EG-konformitetsförklaring. Vi förklarar i
eget ansvar, att denna produkt stämmer överens
med följande normer och normativa dokument:
EY-standardinmukaisuusvakuutus. Vakuu-
tamme yksinvastuullisina, etta tuote on seuraavien
standardien ja normatiivisten ohjeiden mukainen:
EF-konformitetserklæring Vi erklærer
at have alene ansvaret for, at dette produkt er
i overensstemmelse med de følgende normer
eller normative dokumenter:
CE-Konformitetserklæring Vi erklærer på
eget ansvar at dette produktet er i overensstem-
melse med følgende normer eller normative
dokumenter:
CE-Declaração de conformidade: Decla-
ramos, sob a nossa exclusiva responsabilidade,
que este produto corresponde às normas ou aos
documentos normativos citados a seguir:
Декларация соответствия ЕС: Мы
заявляем с исключительной ответственностью,
что данный продукт соответствует следующим
нормам или нормативным документам:
ES prohlašeni o shodě: Prohlašujeme s
veškerou odpovědnosti, že tento vyrobek je ve
shodě s nasledujicimi normami nebo normativni-
mi dokumenty:
Deklaracja o zgodności z normami UE:
Niniejszym oświadczamy na własną odpowie-
dzialność, że produkt ten spełnia następujące
normy lub dokumenty normatywne:
________________________________________
2006/42/EC, 2014/30/EU, 2011/65/EU
EN60335-1:2012 + A11:2014, EN60335-2-69:2012,
EN55014-1: 2006 + A1:2009 + A2:2011,
EN55014-2: 2015, EN61000-3-2: 2014,
EN61000-3-3: 2013, EN50581:2012
________________________________________
Festool GmbH
Wertstr. 20, D-73240 Wendlingen
GERMANY
Wendlingen, 2018-04-16
Wolfgang Zondler
Head of Research, Development and Technical Docu-
mentation
Ralf Brandt
Head of Standardization & Approbation
* im definierten Seriennummer-Bereich (S-Nr.) von 400000000 -
499999999
in the specified serial number range (S-Nr.) from 400000000 -
499999999
dans la plage de numéro de série (S-Nr.) de 400000000 -
499999999
10029759_D

Inhaltsverzeichnis
1 Sicherheitshinweise............................7
2 Technische Daten................................7
3 Symbole...............................................8
4 Geräteelemente.................................. 8
5 Bestimmungsgemäße Verwendung...
8
6 Inbetriebnahme...................................9
7 Einstellungen...................................... 9
8 Arbeiten............................................. 10
9 Wartung und Pflege...........................10
10 Umwelt.............................................. 11
1 Sicherheitshinweise
Warnung! Lesen Sie alle Sicherheitshin-
weise und Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und Anwei
sungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
– Dieses Gerät darf nicht von Personen (ein
schließlich Kinder) mit verringerten physi
schen, sensorischen oder mentalen Fähig
keiten oder Mangel an Erfahrung und Wis
sen benutzt werden. Kinder sind zu beauf
sichtigen, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
–Warnung Gerät kann gesundheitsgefährd
enden Staub enthalten. Wartung, Entlee
rung und Filterwechsel nur durch autori
sierte Fachkraft mit geeigneter Schutzaus
rüstung.
– Nur mit installiertem Filtersystem betrei
ben!
–Explosions- und Brandgefahr: Nicht auf-
saugen:
– Funken oder heiße Stäube;
– brennbare oder explosive Stoffe (z.B.
Magnesium, Aluminium, Benzin, Ver
dünnung);
– aggressive Stoffe (z.B. Säuren, Laugen,
Lösungsmittel);
– chemisch reaktive Stoffe, die zur Ent
stehung von Wärme, Säuren/Basen, Ga
sen usw. führen (z.B. reaktive 2K-Mate
rialien, Aluminium und Wasser).
– Nationale Sicherheitsvorschriften sowie
Angaben des Werkstoffherstellers beach
ten!
– Nur mit geeigneter Schutzausrüstung ver
wenden!
– Nur wenn nach Sichtprüfung intakt, in tro
ckener Umgebung, nach Einweisung arbei
ten!
– Steckdose am Gerät nur für den angegebe
nen Zweck verwenden!
– Regelmäßig den Stecker und das Kabel
prüfen, um eine Gefährdung zu vermeiden.
Diese bei Beschädigung ausschließlich von
einer autorisierten Kundendienstwerkstatt
erneuern lassen.
– Nicht mittels Kranhaken oder Hebezeug
hochheben und transportieren!
2 Technische Daten
Absaugmobile
Leistungsaufnahme 350 ‑ 1200 W
Anschlusswert an Gerätesteckdo
se max.
EU
CH, DK
GB 240 V/ 110 V
2400 W
1100 W
1800 W/ 500 W
Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min)
Unterdruck max., Turbine 24000 Pa
Filteroberfläche 6318 cm²
Saugschlauch D 27 mm x 3,5 m-AS
Länge der Netzanschlussleitung 7,5 m
Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 71 dB(A)/ 3 dB
Deutsch
7

Absaugmobile
Schutzart IP X4
Behälterinhalt CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Abmessung L x B x H CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Gewicht CTL 26 E, CTL 26 E SD 13,9 kg
CTL 36 E, CTL 36 E LE 14,4 kg
CTL 48 E, CTL 48 E LE 18,8 kg
CTL 26 E AC 14,7 kg
CTL 36 E AC, CTL 36 E LE AC,
CTL 36 E AC‑LHS
15,2 kg
CTL 48 E AC, CTL 48 E LE AC 19,6 kg
3 Symbole
Symbol Bedeutung
Warnung vor allgemeiner Gefahr
Warnung vor Stromschlag
Betriebsanleitung, Sicherheitshin
weise lesen!
Atemschutz tragen!
Tipp, Hinweis
Handlungsanweisung
Warnung! Das Gerät kann
gesundheitsgefährdenden Staub
enthalten!
Nicht in den Hausmüll geben.
4 Geräteelemente
[1-1] Ansaugöffnung
[1-2] Modulsteckplatz
(Druckluftmodul bei CTL 36/48 E LE,
CTL 36/48 E LE AC, Steckdosenmosul
bei CTL 26 E SD)
[1-3] Gerätesteckdose
[1-4] Schlauchdepot
[1-5] Handgriff
[1-6] SysDoc
[1-7] Automatische Abreinigung (nur Vari
anten mit AutoClean)
[1-8] Geräteschalter
[1-9] Saugkraftregulierung
[1-10] Verschlussklammer
[1-11] Schmutzbehälter
[1-13] Bremse
Die angegebenen Abbildungen befinden sich
am Anfang der Betriebsanleitung.
5 Bestimmungsgemäße Verwendung
Absaugmobil geeignet zum
– Auf- und Absaugen von Stäuben bis 1
mg/m³ entsprechend der Staubklasse ’L’,
– Aufsaugen von Wasser,
– für erhöhte Beanspruchung bei gewerbli
cher Nutzung,
gemäß IEC/EN 60335-2-69.
Bei nicht bestimmungsgemäßem Ge
brauch haftet der Benutzer.
Deutsch
8

6 Inbetriebnahme
WARNUNG
Unzulässige Spannung oder Frequenz!
Unfallgefahr
► Angaben auf Typenschild beachten.
► Länderbesonderheiten beachten.
6.1 Erste Inbetriebnahme
► Filter-/Entsorgungssack einlegen [2].
► Kabelaufwicklung montieren [3].
► Saugschlauch anschließen [4].
6.2 Absaugmobil anschließen
WARNUNG
Verletzungsgefahr durch unkontrolliert an-
laufende Werkzeuge
► Vor dem Drehen des Schalters auf die
Schalterstellung "AUTO" oder "MAN" da
rauf achten, dass das angeschlossene
Werkzeug ausgeschaltet ist.
Der Schalter [1-8] dient als Ein-/Ausschalter.
Schalterstellung ’0’
Gerätesteckdose [1-3] ist stromlos, Absaugmo
bil ist ausgeschaltet.
Schalterstellung ’MAN’
Gerätesteckdose [1-3] ist stromführend, Ab
saugmobil läuft an.
Schalterstellung ’Auto’
Gerätesteckdose [1-3] ist stromführend, Ab
saugmobil startet beim Einschalten des ange
schlossenen Werkzeuges.
► Netzstecker in eine schutzgeerdete Steck
dose stecken.
Bei Nichtgebrauch sowie vor Wartungs-
und Reinigungsarbeiten den Stecker aus
der Steckdose ziehen.
6.3 Elektrowerkzeug anschließen
WARNUNG
Verletzungsgefahr
► Maximalen Anschlusswert an der Geräte
steckdose beachten (siehe Kapitel Techni
sche Daten).
► Elektrowerkzeug ausschalten.
► Elektrowerkzeug an Gerätesteckdose [1-3]
anschließen.
Besonderheiten CTL 26 E SD
–CTL 26 E SD E/A: Steckdosenmodul mit
Einschaltautomatik für die Verwendung von
zwei Elektrowerkzeugen: z.B. 2 Schleifer, 1
Stichsäge + 1 Schleifer
–CTL 26 E SD: Steckdosenmodul mit perma
nenter Stromzufuhr zur Verwendung als
Verlängerungskabel: z.B. Ladegerät,
Leuchte etc.
6.4 Druckluftwerkzeug anschließen
WARNUNG
Verletzungsgefahr
► Druckluftwerkzeug ausschalten.
Einschaltautomatik bei Druckluftwerkzeugen
(CTL 36/48 E LE, CTL 36/48 E LE AC oder
Zubehör)
mit Druckluftmodul an Modulsteckplatz [1-2]
Empfehlung:
– Anbau der Versorgungseinheit VE (495886):
Druckluft gefiltert und geölt
– Verwendung IAS-System mit IAS-An
schussstück (454757) für Festool Druck
luftwerkzeuge
Voraussetzung: Betriebdruck des Werkzeuges
6 bar!
6.5 Besonderheiten CTL 36 E AC- LHS
Um das Absaugmobil in Kombination mit dem
PLANEX zu verwenden:
► Knickfesten Saugschlauch D 36 mm x 3,5
m-AS verwenden.
► Spezial-Saugmuffe zum Anschließen des
PLANEX verwenden.
► Verschlussschieber CT-VS zwischen An
saugöffnung [1-1] und Saugschlauch ein
setzen.
► Werkzeughalter montieren.
►Nur mit Entsorgungssack verwenden!
7 Einstellungen
7.1 Saugkraft regulieren
► am Drehknopf [1-9].
7.2 Temperatursicherung
Zum Schutz vor Überhitzung schaltet die Tem
peratursicherung das Absaugmobil vor Errei
chen der kritischen Temperatur ab.
Deutsch
9

► Absaugmobil abschalten, ca. 5 Minuten ab
kühlen lassen, anschalten.
Einschalten nicht möglich: Festool
Kundendienstwerkstätte kontaktie
ren.
7.3 AUTOClean - Hauptfilter abreinigen
(nur Varianten mit AutoClean)
Nur in Verbindung mit Entsorgungssack
(Erfüllung Staubklasse ’L’). Nicht beim
Nasssaugen!
Automatische Abreinigung
Am Drehknopf [1-7] Frequenz einstellen. [1-7].
Nur CTL 36 E AC-LHS: am Drehknopf einschal
ten.
Manuelle Abreinigung
Geräteschalter [1-8]auf Symbol AC drehen.
Manuelle Vollabreinigung
► Mit der Handfläche oder Verschlussschie
ber CT-VS (497926) Düsen- oder Saug
schlauchöffnung 2 Sekunden verschließen.
► Geräterschalter [1-8] auf Symbol AC dre
hen.
8 Arbeiten
8.1 Handhabung
Schlauchdepot: Nach der Arbeit können Sie
den Saugschlauch durch die Öffnung [8-2] füh
ren und im Schlauchdepot ablegen.
Systainerablage SysDoc: Auf der Ablagefläche
lässt sich mit den vier Schiebern oder mit dem
T-Loc [8-1] ein Systainer befestigen.
8.2 Trockene Stoffe saugen
VORSICHT
Gesundheitsgefährdende Stäube
Verletzung der Atemwege
► Immer Filter- oder Entsorgungssack ver
wenden!
Beim Absaugen von Stäuben, die den
Grenzwert überschreiten nur eine einzi
ge Staubquelle (Elektro- oder Druckluftwerk
zeug) absaugen.
Beim Absaugen der anfallenden Stäube von
laufenden Elektrowerkzeugen beachten:
Für ausreichende Belüftung sorgen! Regionale
Bestimmungen beachten!
Grenzwerte: Abluft max. 50% des Frischluftvo
lumens
Formel:Raumvolumen VR x Luftwechselrate LW
8.3 Nasse Stoffe/Flüssigkeiten saugen
Filter- oder Entsorgungssack entfernen!
Empfehlung: Speziellen Nassfilter (NF-
CT) verwenden.
Bei Erreichen der maximalen Füllstandshöhe
wird die Absaugung automatisch unterbrochen.
Nach dem Nasssaugen, Hauptfilter trocknen
lassen!
VORSICHT
Austretender Schaum und Flüssigkeiten
► Gerät sofort abschalten und leeren.
8.4 Nach der Arbeit
►Nur Varianten mit AutoClean: Hauptfilter
automatisch oder manuell abreinigen (siehe
Kapitel 7.3 ).
► Absaugmobil abschalten und Netzstecker
ziehen.
► Netzanschlussleitung aufwickeln.
► Schmutzbehälter entleeren.
► Absaugmobil in einem trockenen Raum, ge
schützt gegen unbefugte Benutzung, ab
stellen.
9 Wartung und Pflege
WARNUNG
Verletzungsgefahr, Stromschlag
► Vor allen Wartungs- und Pflegearbeiten
stets den Netzstecker aus der Steckdose
ziehen!
► Alle Wartungs- und Reparaturarbeiten, die
ein Öffnen des Motorgehäuses erfordern,
dürfen nur von einer autorisierten Kunden
dienstwerkstatt durchgeführt werden.
Kundendienst und Reparatur nur durch Her
steller oder durch Servicewerkstätten: Nächst
gelegene Adresse unter: www.festool.com/
service
Deutsch
10

EKAT
1
235
4
Nur original Festool Ersatzteile verwenden! Be
stell-Nr. unter: www.festool.com/service
► Regelmäßig Füllstandssensoren reinigen
[5] und Schmutzbehälter [1-11] leeren.
Folgende Hinweise beachten:
– Mindestens einmal jährlich staubtechni
sche Überprüfung (z. B. auf Beschädigung
des Filters, Dichtheit des Gerätes und
Funktion der Kontrolleinrichtungen) vom
Hersteller oder einer unterwiesenen Per
son.
– Was sich nicht reinigen lässt, muss ent
sorgt werden. Dazu undurchlässige Beutel
verwenden. Gültige Entsorgungsbedingun
gen beachten!
9.1 Filtersack/ Entsorgungssack/
Hauptfilter
► Filtersack entnehmen [6].
► Filtersack einsetzen [7].
► Entsorgungssack entnehmen [8].
► Entsorgungssack einsetzen [9].
► Hauptfilter wechseln [10].
Gebrauchten Hauptfilter gemäß den gesetz
lichen Bestimmungen entsorgen.
Bestellnummern für Zubehör, Filter
und Verbrauchsmaterial im Festool
Katalog oder im Internet unter
"www.festool.com".
10 Umwelt
Gerät nicht in den Hausmüll werfen! Ge
räte, Zubehör und Verpackungen einer
umweltgerechten Wiederverwertung zu
führen. Geltende nationale Vorschriften beach
ten.
Nur EU: Gemäß Europäischer Richtlinie über
Elektro- und Elektronik-Altgeräte und Umset
zung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und ei
ner umweltgerechten Wiederverwertung zuge
führt werden.
Informationen zur REACh: www.festool.com/
reach
Deutsch
11

Contents
1 Safety instructions............................ 12
2 Technical data................................... 12
3 Symbols............................................. 13
4 Machine features...............................13
5 Intended use......................................13
6 Operation...........................................13
7 Settings..............................................14
8 Working............................................. 15
9 Service and maintenance..................15
10 Environment...................................... 16
1 Safety instructions
WARNING! Read all safety warnings, in-
structions, illustrations and specifications
provided with this tool. Failure to follow all in
structions listed below may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
– This appliance must not be used by persons
(including children) with reduced physical,
sensory or mental capabilities, or lack of
experience and knowledge. Children need
to be supervised to ensure they do not play
with the appliance.
–WARNING! Machine may contain hazardous
dust. Only authorised qualified specialists
with suitable protective equipment may
perform maintenance, empty the container
and change the filter.
– Always operate with the filter system in
stalled!
–Risk of explosion and fire: Do not absorb:
– Sparks or hot dust;
– Combustible or explosive materials (e.g.
magnesium, aluminium, petrol, diluting
agents);
– Aggressive materials (e.g. acid, alkaline
solutions, solvents);
– Chemically reactive materials, which
lead to the generation of heat, acids/
bases, gases, etc. (e.g. reactive 2-com
ponent materials, aluminium and wa
ter).
– Observe all national safety regulations as
well as the material manufacturer's speci
fications!
– Always use suitable protective equipment!
– If intact following a visual inspection, work
in a dry environment according to instruc
tions!
– Always use the socket on the machine for
the purpose specified!
– Check the plug and the cable regularly and
should either become damaged, in order to
avoid a hazard, have them replaced by an
authorised after-sales service workshop.
– Do not lift or transport using a crane hook
or lifting gear!
2 Technical data
Mobile dust extractors
Power consumption 350 ‑1200 W
Maximum appliance socket
connected load
EU
CH, DK
GB 240 V/ 110 V
2400 W
1100 W
1800 W/ 500 W
Max. suction capacity (air), turbine 234 m³/h (3900 l/min)
Max. vacuum, turbine 24000 Pa
Filter surface area 6318 cm²
Suction hose D 27 mm x 3.5 m‑AS
Length of the net cable 7.5 m
Sound pressure level as per EN 60704-2-1 / Uncertainty K 71 dB(A) / 3 dB
Protection category IP X4
English
12

Mobile dust extractors
Container capacity CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Dimensions L x W x H CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Weight CTL 26 E, CTL 26 E SD 13.9 kg
CTL 36 E, CTL 36 E LE 14.4 kg
CTL 48 E, CTL 48 E LE 18.8 kg
CTL 26 E AC 14.7 kg
CTL 36 E AC, CTL 36 E LE AC, CTL 36 E
AC‑LHS
15.2 kg
CTL 48 E AC, CTL 48 E LE AC 19.6 kg
3 Symbols
Symbol Significance
Warning of general danger
Risk of electric shock
Read operating instructions and
safety notices!
Wear a dust mask.
Tip or advice
Handling instruction
Warning! The machine may contain
hazardous dust!
Do not dispose of as domestic waste.
4 Machine features
[1-1] Intake opening
[1-2] Module slot
(compressed air module for CTL
36/48 E LE, CTL 36/48 E LE AC, sock
et module for CTL 26 E SD)
[1-3] Appliance socket
[1-4] Hose store
[1-5] Handle
[1-6] SysDoc
[1-7] Automatic cleaning (only versions
with AutoClean)
[1-8] Switch
[1-9] Suction power adjuster
[1-10] Locking clip
[1-11] Dust container
[1-13] Brake
The specified illustrations appear at the begin
ning of the Operating Instructions.
5 Intended use
Mobile dust extractor suitable for
– Extracting dust up to 1 mg/m³ according to
dust class 'L',
– Extracting water,
– Increased loads during commercial use,
according to IEC/EN 60335-2-69.
The user is liable for improper or non-in
tended use.
6 Operation
WARNING
Unauthorised voltage or frequency!
Risk of accidents
► Observe the specifications on the ma
chine’s name plate.
► Observe country-specific regulations.
6.1 Initial operation
English
13

► Insert the filter/disposal bag [2].
► Attach the cord holder [3].
► Connect the suction hose [4].
6.2 Connecting the mobile dust extractor
WARNING
Risk of injury from tools starting up unex-
pectedly
► Before setting the switch to the "AUTO" or
"MAN" position, make sure that the con
nected tool is switched off.
The switch [1-8] serves as an on/off switch.
Switch position "0"
Appliance socket [1-3] is disconnected from the
power, mobile dust extractor is switched off.
"MAN" switch position
Appliance socket [1-3] is connected to the pow
er, the mobile dust extractor starts.
"Auto" switch position
Appliance socket [1-3] is connected to the pow
er, the mobile dust extractor starts when the
connected tool is switched on.
► Insert the plug into an earthed socket.
Pull the plug from the socket when the
machine is not in use and prior to main
tenance and cleaning work.
6.3 Connecting electric power tools
WARNING
Risk of injury
► Observe the maximum appliance socket
connected load (see chapter "Technical da
ta")
► Switch off the electric power tool.
► Connect the electric power tool to the appli
ance socket [1-3].
Special features of CTL26 E SD
–CTL 26 E SD E/A: Socket module with auto
matic switch-on function for the use of two
electric power tools: e.g. 2 sanders, 1 jig
saw + 1 sander
–CTL 26 E SD: Socket module with perma
nent power supply for use as extension ca
ble: e.g. charger, lamp, etc.
6.4 Connecting pneumatic tools
WARNING
Risk of injury
► Switch off the air tool.
Automatic on/off switch for air tools (CTL
36/48 E LE, CTL 36/48 E LE AC or accessories)
with compressed air module in module slot
[1-2]
Recommendation:
– Attachment of service unit VE (495886):
compressed air filtered and lubricated
– Use of IAS system with IAS connector
(454757) for Festool air tools
Requirement: tool with operating pressure of
6 bar!
6.5 Special features of the CTL 36 E AC-
LHS
To use the mobile dust extractor in combination
with the PLANEX:
► Use kink-resistant suction hose D 36 mm x
3.5 m-AS.
► Use a special suction sleeve for connecting
the PLANEX.
► Use closing slide CT-VS between the intake
opening [1-1] and suction hose.
► Attach the tool holder.
►Always use with a disposal bag!
7 Settings
7.1 Adjusting the suction power
► Use the rotary knob [1-9].
7.2 Temperature cut-out
A temperature cut-out switches the mobile dust
extractor off when it reaches a critical tempera
ture to prevent overheating.
► Switch off the mobile dust extractor, allow
to cool for about 5 minutes then switch on
again.
Not possible to switch on: contact
Festool service workshop.
7.3 AUTOClean - Cleaning the main filter
(only versions with AutoClean)
Only in conjunction with disposal bag
(compliance with dust class ’L’). Not suit
able for wet extraction!
English
14

Automatic cleaning
Adjust the frequency using the rotary knob
[1-7].
Only CTL for 36 E AC-LHS: switch on using the
rotary knob [1-7].
Manual cleaning
Turn the switch [1-8] to the AC symbol.
Full manual cleaning
► Cover the end of the nozzle or suction hose
with your hand or closing slide CT-VS
(497926) for 2 seconds.
► Turn the switch [1-8] to the AC symbol.
8 Working
8.1 Handling
Hose store: after finisching work, you can feed
the suction hose through the recess [8-2] and
place it in the hose store.
SysDoc Systainer attachment system: a Sys
tainer can be attached to the storeage area via
the four slides ore the T-Loc [8-1].
8.2 Extracting dry materials
CAUTION
Hazardous dust
Damage to the respiratory passage
► Always use a filter or disposal bag!
When extracting dust that exceeds the
permitted limit values, only extract from
a single machine (electric or air tool).
Observe the following when extracting dust
generated by operating electric power tools:
Ensure there is adequate ventilation! Observe
regional regulations!
Limit values: exhaust air max. 50% of the clear
air volume
Formula: room volume VR x air renewal rate LW
8.3 Extracting wet materials/liquids
Remove the filter or disposal bag!
Recommendation: use special wet filter
(NF-CT).
The dust extractor stops automatically when
the maximum level is reached.
After wet extraction, allow the main filter to dry!
CAUTION
Escaping foam and fluids
► Switch off and empty the machine immedi
ately.
8.4 After finishing work
►Only versions with AutoClean: Clean the
main filter automatically or manually (see
chapter 7.3 ).
► Switch off the mobile dust extractor and
pull out the mains plug.
► Wind up the mains power cable.
► Empty the dirt trap.
► Place the mobile dust extractor in a dry
room inaccessible to unauthorised users.
9 Service and maintenance
WARNING
Risk of injury, electric shock
► Always disconnect the mains plug from the
socket before performing maintenance
work on the machine!
► All maintenance and repair work which re
quires the motor housing to be opened
must only be carried out by an authorised
service workshop.
Customer service and repair only through
manufacturer or service workshops: Please
find the nearest address at: www.festool.com/
service
EKAT
1
235
4
Only use original Festool spare parts! Order No.
at: www.festool.com/service
► Clean the level sensors [5] and empty the
dirt trap [1-11] regularly.
Observe the following instructions:
– The manufacturer or an instructed person
must perform a dust test at least once a
year to determine whether the filter is
damaged, the machine is sealed properly
English
15

and the monitoring features are functioning
correctly.
– Anything that cannot be cleaned must be
discarded in impermeable bags. Observe
applicable disposal regulations!
9.1 Filter bag / disposal bag / main filter
► Remove the filter bag [6].
► Insert the filter bag [7].
► Remove the disposal bag [8].
► Insert the disposal bag [9].
► Change the main filter [10].
Dispose of the used filter in accordance
with statutory regulations.
The order numbers for accessories,
filters and consumables can be found
in the Festool catalogue or on the in
ternet at www.festool.com.
10 Environment
Do not dispose of the device in house-
hold waste! Recycle devices, accesso
ries and packaging. Observe applicable
national regulations.
EU only: In accordance with European Directive
on waste electrical and electronic equipment
and implementation in national law, used elec
tric power tools must be collected separately
and handed in for environmentally friendly re
cycling.
Information on REACh: www.festool.com/reach
English
16

Sommaire
1 Consignes de sécurité.......................17
2 Caractéristiques techniques.............17
3 Symboles........................................... 18
4 Composants de l’appareil................. 18
5 Utilisation en conformité avec les ins
tructions............................................ 18
6 Mise en service..................................19
7 Réglages............................................20
8 Mode de travail..................................20
9 Entretien et maintenance..................21
10 Environnement.................................. 21
1 Consignes de sécurité
Avertissement ! Veuillez lire toutes les
consignes de sécurité et instructions.Le non-
respect des consignes d'avertissement et des
instructions peut occasionner un choc électri
que, un incendie et/ou des blessures graves.
Conserver toutes les consignes de sécurité et
notices d'instructions pour une référence fu-
ture.
– Cet appareil ne doit pas être utilisé par des
personnes (y compris des enfants) aux ca
pacités physiques, sensorielles ou menta
les diminuées ou manquant d'expérience et
de connaissances. Il convient de surveiller
les enfants afin de s'assurer qu'ils ne
jouent pas avec l'appareil.
–Avertissement : l'appareil peut contenir
des poussières nocives pour la santé. Seul
un personnel spécialisé et portant un équi
pement de protection approprié est autori
sé à effectuer des travaux de maintenance,
de vidange et à changer les filtres.
– Utiliser l'appareil uniquement avec un sys
tème de filtres installé !
–Risque d'explosion et d'incendie : Ne pas
aspirer :
– les étincelles ou les poussières chau
des ;
– les substances inflammables ou explo
sives (par ex. magnésium, aluminium,
essence, diluants) ;
– les substances agressives (par ex. aci
des, lessives alcalines, solvants) ;
– les substances chimiques réactives, en
traînant la formation de chaleur, d'aci
des/bases, de gaz etc. (p. ex. bi-maté
riaux réactifs, aluminium et eau).
– Respecter les prescriptions de sécurité en
vigueur dans le pays d'utilisation ainsi que
les consignes du fabricant du produit !
– Utiliser l'appareil uniquement avec un
équipement de protection approprié !
– Travailler dans un environnement sec
après avoir reçu les instructions et unique
ment si l'appareil est dans un état intact
après un contrôle visuel !
– Utiliser la prise de courant sur l'appareil
uniquement dans le but indiqué !
– Contrôler régulièrement le connecteur et
le câble pour éviter tout danger. En cas
d'endommagement, les faire remplacer
uniquement par un atelier de service
après-vente agréé.
– Ne pas soulever et transporter à l'aide d'un
crochet de palan ou d'un engin de levage !
2 Caractéristiques techniques
Aspirateurs
Puissance absorbée 350 ‑ 1200 W
Valeur de raccordement max. à
la prise de l'appareil
UE
CH, DK
GB 240 V / 110 V
2400 W
1100 W
1800 W / 500 W
Débit volumique (air) max., centrale d'aspiration 234 m³/h (3900 l/min)
Dépression max., centrale d'aspiration 24000 Pa
Surface filtrante 6318 cm²
Tuyau d’aspiration D 27 mm x 3,5 m‑AS
Longueur du câble de raccordement secteur 7,5 m
Français
17

Aspirateurs
Niveau de pression acoustique selon EN 60704-2-1 / Incertitude K 71 dB(A) / 3 dB
Degré de protection IP X4
Volume de la cuve CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Dimensions L x l x h CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Poids CTL 26 E, CTL 26 E SD 13,9 kg
CTL 36 E, CTL 36 E LE 14,4 kg
CTL 48 E, CTL 48 E LE 18,8 kg
CTL 26 E AC 14,7 kg
CTL 36 E AC, CTL 36 E LE AC, CTL 36 E
AC-LHS
15,2 kg
CTL 48 E AC, CTL 48 E LE AC 19,6 kg
3 Symboles
Symbole Signification
Avertissement de danger
Avertissement contre le risque
d'électrocution
Notice d'utilisation, lire les consi
gnes de sécurité !
Porter une protection respiratoire !
Astuce, information
Consignes opératoires
Avertissement ! L'appareil peut
contenir des poussières nocives
pour la santé !
Ne pas jeter l'appareil avec les or
dures ménagères.
4 Composants de l’appareil
[1-1] Orifice d'aspiration
[1-2] Emplacement de module
(module d’air comprimé pour CTL
36/48 E LE, CTL 36/48 E LE AC, mo
dule de prise de courant pour CTL 26
E SD)
[1-3] Prise de l'appareil
[1-4] Compartiment de rangement du
tuyau
[1-5] Poignée
[1-6] SysDoc
[1-7] Nettoyage automatique (uniquement
modèles avec AutoClean)
[1-8] Interrupteur de l'appareil
[1-9] Dispositif de régulation de la puissan
ce d’aspiration
[1-10] Agrafe de fermeture
[1-11] Cuve de collecte
[1-13] Frein
Les illustrations indiquées se trouvent en début
de notice d'utilisation.
5 Utilisation en conformité avec les
instructions
Cet aspirateur mobile
– convient à l'aspiration de poussières jus
qu'à 1 mg/m³ selon la catégorie de pous
sières ’L’,
– convient à l'aspiration d'eau,
– est conçu pour résister à des sollicitations
élevées en utilisation industrielle,
conformément à la norme CEI/NE
60335-2-69.
Français
18

L'utilisateur est responsable des dom
mages provoqués par une utilisation non
conforme.
6 Mise en service
AVERTISSEMENT
Tension ou fréquence non admissible !
Risque d'accident
► Respecter les consignes indiquées sur la
plaque signalétique.
► Respecter les particularités propres au
pays.
6.1 Première mise en service
► Placer le sac filtre/sac d'élimination des dé
chets [2].
► Monter l'enroulement du câble [3].
► Raccorder le tuyau d’aspiration [4].
6.2 Raccordement de l'aspirateur
AVERTISSEMENT
Risques de blessures dus à un démarrage
incontrôlé des outils
► Avant de commuter l'interrupteur en posi
tion "AUTO" ou "MAN", s'assurer que l'outil
raccordé soit arrêté.
L'interrupteur [1-8] sert à allumer et éteindre
l'appareil.
Position d'interrupteur "0"
La prise de l'appareil [1-3] est hors tension ;
l'aspirateur mobile est désactivé.
Position d'interrupteur "MAN"
La prise de l'appareil [1-3] est sous tension ;
l'aspirateur mobile démarre.
Position d'interrupteur "AUTO"
La prise de l'appareil [1-3] est sous tension ;
l'aspirateur mobile démarre lors de la mise en
marche de l'outil raccordé.
► Brancher la fiche secteur dans une prise de
courant dotée d'une terre.
En cas de non-utilisation ainsi que lors
des travaux de maintenance et de net
toyage, débrancher le connecteur de la prise de
courant.
6.3 Raccordement d'un outil électrique
AVERTISSEMENT
Risques de blessures
► Respecter la valeur de raccordement max.
à la prise de l'appareil (voir chapitre Carac
téristiques techniques).
► Mettre l'outil électrique hors tension.
► Raccordement de l'outil électrique à la pri
se de l'appareil [1-3].
Particularités CTL26 E SD
–CTL 26 E SD E/A : module prises de cou
rant avec dispositif de mise en route auto
matique pour l'utilisation de deux outils
électriques : par ex. 2 ponceuses, 1 scie
sauteuse + 1 ponceuse
–CTL 26 E SD : module prises de courant
avec alimentation électrique permanente
pour l'utilisation en tant que câble prolon
gateur : par ex. chargeur, lampe, etc.
6.4 Raccordement d'un outil pneumatique
AVERTISSEMENT
Risques de blessures
► Mettre l'outil pneumatique hors tension.
Dispositif de mise en route automatique
d'outils pneumatiques (CTL 36/48 E LE, CTL
36/48 E LE AC ou accessoires)
avec module pneumatique sur fiche modulaire
[1-2]
Recommandation :
– Montage de l'unité d'alimentation VE
(495886) : air comprimé filtré et huilé
– Utilisation d'un système IAS avec pièce de
raccordement IAS (454757) pour outillage
pneumatique Festool
Condition préalable : tension de service de
l'outil 6 bars !
6.5 Particularités CTL 36 E AC- LHS
Pour utiliser l'aspirateur en combinaison avec
le PLANEX :
► Utiliser un tuyau d’aspiration anti-écrase
ment D 36 mm x 3,5 m-AS.
► Utiliser le manchon d'aspiration spécial
pour raccorder le PLANEX.
► Placer l'obturateur fourni CT-VS entre l'ou
verture d'aspiration [1-1] et le tuyau d’aspi
ration.
Français
19

► Monter le porte-outils.
►Utiliser uniquement avec un sac d'élimina-
tion des déchets !
7 Réglages
7.1 Régulation de la force d'aspiration
► sur le bouton tournant [1-9].
7.2 Protection thermique
Afin de protéger l'appareil de toute surchauffe,
la sécurité thermique désactive l'aspirateur
mobile avant d'atteindre la température criti
que.
► Afin de protéger l'appareil de toute sur
chauffe, la sécurité thermique désactive
l'aspirateur mobile avant d'atteindre la
température critique.
► Mettre l'aspirateur mobile hors tension, le
laisser refroidir pendant env. 5 minutes, le
mettre sous tension.
Échec de la mise sous tension : con
tacter l'atelier du service après-vente
Festool.
7.3 AUTOClean - Nettoyer le filtre principal
(uniquement modèles avec AutoClean)
Uniquement en combinaison avec un sac
d'élimination des déchets (conformé
ment à la catégorie de poussières ’L’). Ne con
vient pas à l'aspiration de liquides !
Nettoyage automatique
Régler la fréquence sur le bouton tournant
[1-7].
Uniquement CTL 36 E AC- LHS : allumer sur
molette[1-7].
Nettoyage manuel
Tourner l'interrupteur de l'appareil [1-8] sur le
symbole AC.
Nettoyage intégral manuel
► Du plat de la main ou au moyen de l'obtura
teur CT-VS (497926), fermer l'ouverture des
buses ou du tuyau d'aspiration pendant
2 secondes.
► Tourner l'interrupteur de l'appareil [1-8]
sur le symbole AC.
8 Mode de travail
8.1 Maniabilité
Logement pour tuyau : après le travail, vous
pouvez guider le tuyau d’aspiration à travers
l'ouverture [8-2] et le déposer dans le loge
ment pour tuyau.
Insert Systainer SysDoc : un Systainer peut
être fixé sur la surface de dépose au moyen des
quatre poussoirs ou du T-Loc[8-1].
8.2 Aspiration de substances sèches
ATTENTION
Poussières nocives pour la santé
Lésions des voies respiratoires
► Toujours utiliser un sac filtre ou un sac
d'élimination des déchets !
Lors de l'aspiration de poussières dépas
sant les valeurs limites, n'aspirer qu'une
seule source de poussières (outil électrique ou
outil pneumatique).
Respecter le point suivant lors de l'aspiration
de poussières générées par des outils électro
portatifs en fonctionnement :
Assurer une ventilation suffisante ! Respecter
les dispositions régionales !
Valeurs limites : l'air évacué ne doit pas dépas
ser 50% du volume d'air frais
Formule : volume du local VR x VR x taux de re
nouvellement de l'air LW
8.3 Aspiration de substances mouillées/
liquides
Retirer le sac filtre/sac d'élimination des
déchets !
Recommandation : utiliser des filtres pour li
quides prévus à cet effet (NF-CT).
Lorsque la hauteur de remplissage maximale
est atteinte, l'aspiration est interrompue auto
matiquement.
Après l'aspiration de liquides, laisser sécher le
filtre principal !
ATTENTION
Émergence de mousse et de liquides
► Mettre l'appareil immédiatement hors ten
sion et le vider.
8.4 Après le travail
►Uniquement pour les modèles avec Auto-
Clean : nettoyer le filtre principal automati
quement ou manuellement (voir chapitre
7.3 ).
Français
20
