Fiberli CG5 User manual

14
Elektromekanik Özellikler
• Krom kaplamalı, gri veya beyaz PC çerçeve
• Elektrostatik toz boyalı, kataforez kaplama alüminyum
enjeksiyon gövde
• Polikarbon armatür camı
• Paslanmaz bağlantı parçaları
• Sualtı kablo bağlantısı
• H07RNF kauçuk kablo
• IP68 hava kanalları
Mart/ March 2021
Teknik Özellikler / Technical Properties
Electromechanical Properties
• Chrome coated, grey or white PC frame
• Electrostatic powder painted, cataphoresis coating
aluminum injection body
• Polycarbonate luminaire glass
• Stainless connector
• Underwater cable joint
• H07RNF rubber cable
• IP68 Air Vent
Fiberli by
www.fiberli.com
Kullanım Kılavuzu Kapsamı
Bu kullanım kılavuzu ürünümüzden maksimum performans
sağlamak için gerekli montaj ve yükleme adımlarını montaj
yapacak nitelikteki kişilere aktarmaktadır.
Bu belge yürürlükte olan herhangi bir kanun, tüzük ya da
yönetmelik yerine kullanılamaz. Ürün garantisinin geçerli
olması için bu kullanım kılavuzunda yer alan hususlara
uyulması gerekmektedir.
Taşıma ve nakliye sırasında dikkat edilecek hususlar
Ürünün nakliyesi veya taşınması sırasında kutu üzerinde
belirtilen üst üste istieme sınırlarına uyulmalıdır. Ürünler
nakliye sırasında direkt darbelere karşı korunmalıdır.
Taşıma ve nakliye sırasında oluşabilecek hasarlar yüklenici,
yükleyici, alıcı, mal sahibi ve kullanıcı sorumluluğundadır.
Park ve Bahçe Armatürü / Park & Garden Luminaire CG5
Montaj Güvenlik Uyarıları
AB Uyumluluk Beyanı:
İmalatçı Adı: PSL ELEKTRONİK SAN. ve TİC. A.Ş
Adres: Organize Sanayi Bölgesi 3. Etap 25. Cad. No:30
Döşemealtı Antalya/Türkiye
Telefon: [phone](Pbx)
İmalatçı rma CG5 adlı ürününün Düşük Voltaj Direkti (LVD)
2006/95/EC Kapsamındaki Standartlara uygun olduğunu beyan eder.
Scope of Instruction Manual
The purpose of this user manual is to explain the steps to
qualied persons for the installation the product to assure
peak performance.
This document can not be used as a substitute for any eligible
code, law or regulation. For the warranty to be valid,
instructions in the manual must strictly be obeyed.
Carrying and transportation facts
The piling limits that are mentioned on the product box must
be held during transportation of the products. Products must
be protected from direct impact during transportation.
The contractor, installer, receiver or owner of the product is
responsible for defects that can occur during transportation
and carrying.
Content of the box
1 pcs CG5
1 pcs Mounting Stand
1 pcs Installation manual
EU Conformity Assessment:
Manufacturer Name: PSL ELEKTRONİK SAN. ve TİC. A.Ş
Address: Organize Sanayi Bölgesi 3. Etap 25. Cad. No:30
Döşemealtı Antalya/Türkiye
Phone: [phone](Pbx)
The manufacturer assesses that the product CG5 comply with the
standards concerning CE Low Voltage Directive (LVD) 2006/95/EC.
Mounting Method
When taking delivery of your product, be sure to check if there is
physical damage or missing part. For the change of defected products,
contact your dealer within 7 days from the date of purchase.
Please store your product's original box or package, accessories, bill,
etc... for possible usage by the service.
Make sure not to damage the model number, product's barcode and
serial number. If they are unreadable or worn out, your product’s
warranty will be void.
Manufacturer is not responsible for the injury or damage caused by the
improper use of the product.
Electrical connections must only be carried out by qualied personnel.
Disconnect all electrical power from the electrical cables before you
begin the installation. To do this, remove the fuses or set the circuit
breakers to closed position.
Before installation be sure that armature and the cables are not
damaged. There should be no notch or things that can harm the
armature in the place where the armature will be xed.
Make sure that the product not to receive higher voltage than
operating voltage. For the malfunctions in case of over voltage the
company will not be responsible and warranty will be void.
Additional apparatus which is determined by our company must be
used for mounting.
For example: screws, clamps, terminals ...
Do not use the product in places with electric leakage possibility.
The product should not be used while its top is covered.
Cable ports must be insulated with connection terminals or melting
tape.
Do not modify, repair or make any physical intervention on the product.
Doing so will result in property damage and will void the warranty.
While the luminaire is mounting, there must be at least 20 cm airspace
between the luminaire body and the objects of the luminaire in order to
prevent possible overheating.
Important Remarks
Intervention by unauthorized persons rather than Authorized
Technical Service will void the warranty.
During installation or the rst run of the product, the company is not
responsible for any electrical equipments which does not belong to the
product or the undesired situations related with these equipments.
The surface may be hot while the product is running. Your product
should not be touched before it is turned o.
It is not appropriate to coat the product with a thermally insulating
material.
Do not look directly at the product when it is running.
Do not clean the luminaire with ammable materials such as alcohol,
benzine.
The product conforms to the AEEE directive.
Bakım
Ürünün 2 yılda bir yetkili servis tarafından bakımının yapılması
önerilmektedir.
Önemli Uyarılar
Yetkili Teknik Servislerimiz dışında ürüne kimsenin müdahale etmesine
izin vermeyiniz. Bu tür müdahaleler sonucunda ürün tümüyle garanti
kapsamı dışında kalır.
Led sürücünün bozulması durumunda aynı özellikte led sürücü ile
değiştirilmesi gerekmektedir.
Ürün çalışır durumdayken yüzeyi sıcak olabilir. Ürünün enerjisi kesilip
soğumadan dokunulmamalıdır.
Ürünün ısıl olarak yalıtkan malzeme ile kaplanması uygun değildir.
Ürün çalışır durumdayken direkt olarak bakmayınız.
Armatür yüzeyini alkol, benzin gibi yanıcı maddelerle temizlemeyiniz.
Ürün AEEE yönetmeliğine uygundur.
Ürününüzü teslim alırken, eksik parça ve ziksel bir hasar olup
olmadığını kontrol ediniz. Nakliye hasarlı ürünlerin değiştirilmesini
satın alma tarihinden başlayarak 7 gün içerisinde satıcınızdan talep
ediniz.
Ürününüzün orijinal kutusunu veya paketini,aksesuar ve faturasını
daha sonraki servis ihtiyacında kullanmak üzere saklayınız.
Ürün barkodunun, model ve seri numarasının zarar görmemesine
dikkat ediniz. Bunların okunmaması veya yıpranmış olması durumun-
da ürününüz garanti kapsamı dışına çıkacaktır.
Üretici rma, ürünün usulüne uygun olmayan bir şekilde kullanılması
sonucu ortaya çıkabilecek yaralanma veya hasar görme vakalarında
sorumluluk üstlenmez.
Elektrik bağlantıları sadece uzman personel tarafından yapılmalıdır.
Ürün kurulurken elektrik bağlantısının kapalı olduğundan emin
olunuz.
Ürün montajına başlanmadan önce kabloların, armatürün dış
çeperlerinin hasarlı olmadığından emin olunuz. Armatürü
yerleştireceğiniz yerde armatüre hasar verebilecek çentik, çıkıntı vb.
bulunmamasına özen gösteriniz.
Ürünün etiketi üzerinde belirtilen çalışma geriliminden yüksek bir
gerilim almadığından emin olunuz. Uyuşmazlık durumunda meydana
gelebilecek arızalardan üretici rma sorumlu tutulamaz ve arıza
garanti kapsamında değerlendirilmez.
Montaj için yalnızca rmamızın belirlediği ek aparatlar kullanılmalıdır.
Örneğin: vida, kelepçe, klemens, vb.
Şebeke bağlantısı ilgili ülkenin elektrik tesisat yönetmeliğine uygun
bağlantı malzemeleriyle yapılmalıdır.
Ürünü elektrik kaçağı olabilecek yerlerde kullanmayınız.
Ürün herhangi bir şekilde üstü örtülü kullanmayınız.
Kablo bağlantı noktaları bağlantı klemensleri veya eriyen bant ile
mutlaka yalıtılmalıdır.
Ürün üzerinde tadilat, tamir, oynama veya herhangi bir ziksel
müdahalede bulunmayınız. Bu işlem sonucu maddi hasar
oluşabileceği gibi, ürün garantisi de geçersiz kalacaktır.
Kullanım sırasında oluşabilecek aşırı ısınmaları önlemek için armatür
gövdesi ve etrafındaki cisimler arasında yeterli hava boşluğu kalacak
şekilde montaj yapılmasına dikkat edilmelidir.
Kullanma Kılavuzu / Installation Guide
Maintenance
The product must have maintenance by the authorized service
personnel every 2 years periodically.
Kutu İçeriği
1 adet CG5 Armatür
1 adet Montaj Ayağı
1 adet Montaj kılavuzu
Kullanım Alanı
CG5 armatürler park, bahçe aydınlatması için tasarlanmış,
uzun ömürlü bahçe spotudur.
Application Areas
CG5 luminaires are long-lasting garden spots which are
designed for garden illumination.
Ø178
90
199
65

2
Çalısma Gerilimi ve Frekansı
DC:12V,15V,24V (Ürün seçiminde belirlenir)
AC: 220V
Maksimum Güç Tüketimi
Ürünün güç tüketimi 14W-26W arasında olup bu değerler
seçilen modele göre farklılık göstermektedir.
Koruma sınıfı: IP67
Armatür Ömrü: Ortalama 50.000 saattir.
Input Voltage and Frequency
DC:12V,15V,24V (depends on product)
AC: 220V
Maximum Power Consumption
Product power consumption of 14W-26W and these values
vary depending on the choosen model.
IP Class: IP67
Lifetime: 50.000 hours approximately
Kullanma Kılavuzu / Installation Guide
Besleme Kablosu/ Supply Cable
Kahverengi
Mavi
Sarı-Yeşil
:
:
:
Faz
Nötr
Toprak
Brown
Blue
Yellow-Green
Phase
Neutral
Earth
:
:
:
1- Screw Mount /Vidalı Montaj
Sert satıhlarda, montaj ayağı kullanılarak, vidalamak sureti ile
yüzeye sabitlenir.
Screwed down on surface with mounting foot on hard surfaces
Armatürün, toprağa montajı yapılacağı durumlarda
armatür-zemin arasındaki mesafe 5 cm’nin altında
olmaması gerekir. (resim-1)
min.5cm
Resim-1
Pic-1
1
N
N
L
L
23

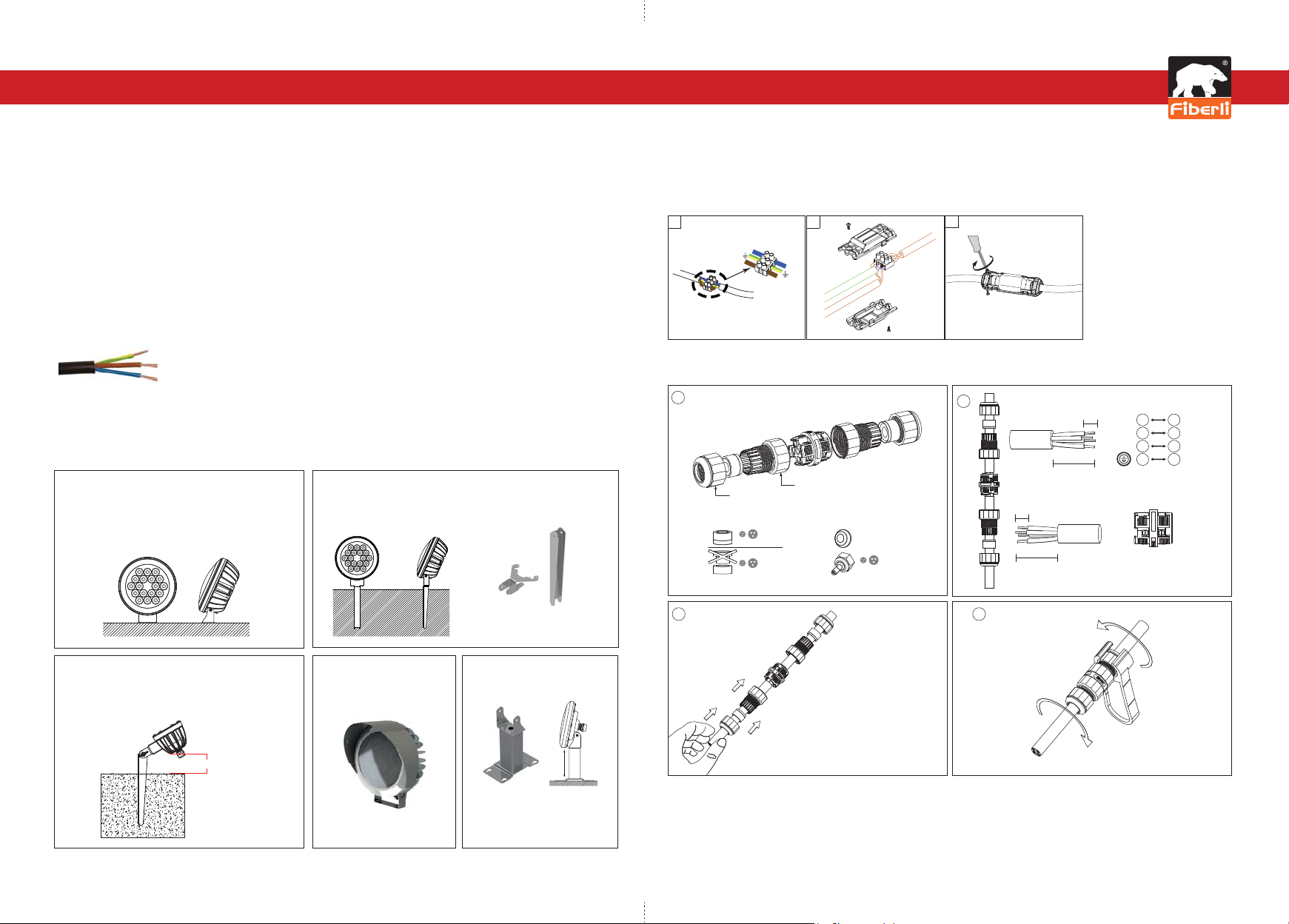

Elektriksel Bağlantı / Electrical Connections
Kablo bağlantısı için aşağıdaki adımları uygulayınız. Konnektör ile armatür arasındaki kablo uzunluğu minimum 10 cm olmalıdır.
Daha detaylı bilgi için“Bağlantı Konnektörü Montaj Kılavuzunu”inceleyiniz.
Follow the steps below for wiring. The cable length between the connector and the luminaire must be at least 10 cm. Refer to the
“Connection Connector Installation Manual for more information.
Kablo Bağlantısı / Cable Connection
CH21
CH22
1
Ø 7.0 ÷ 9.0 mm
Ø 9.0 ÷ 12.0 mm ≤Ø 6.0 ÷ 7.0 mm
Ø 9.0 mm
ADAPTER HOLE
2
6mm
20 mm
6mm
20 mm
2-3-4 KUTUPLARI / POLES
11
22
3
44
3
Ek Mufu Bağlantı Şeması/ Underwater Addition Mus
Park ve Bahçe Armatürü / Park & Garden Luminaire CG5
3 4
Su altında kablo eki yapılacaksa su altı ek mufu kullanılmalıdır.
If the splice is to be made under water, underwater addition mus should be used.
3
Montaj Şekli / Mounting
Zemine bağlı olarak iki farklı montaj şekli bulunmaktadır/ There are two dierent mounting methods on the oor
In case xture will be mounted on ground the distance
between xture and ground must be under 5cm. (Pic-1)
2- Stake Mount / Kazıklı Montaj
Gevşek satıhlarda, zemine gömülen montaj kazığı vasıtasıyla monte edilir.
Mounted embedded to oor with mounting stake on loose surfaces
Paslanmaz inox bağlantı elemanı ve ayak
Stainless inox connector and stand
Stand extension pieces
A
34: 5cm
35: 10cm
36: 20cm
With Reector options
Opsiyonel Reektör Seçeneği Ayak Uzatma Parçası
