Fiesta EA30047 User manual

DESCRIPTION ITEM # PART # QTY DESCRIPTION
NO PCE. NO QTE
ADVANTIS COVER 1 SM51-1B 1 COUVERCLE ADVANTIS
HANDLE 2 SP28-19 1 POIGNÉE
GASKET (BAG PACK SP130-24) 3 SP8-14 2 JOINT (SAC SP130-24)
#10-24 SQ NUT (BAG PACK SP130-24) 4 SP15-16 2 ÉCROU NO 10-24 (SAC SP130-24)
#10-24 WING BOLT (BAG PACK SP130-24) 5 SP60-18 2 ÉCROU À OREILLES NO 10-24 (SAC SP130-24)
LOGO HEAT INDICATOR 6 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
LOGO GAUGE NUT 7 SP34-16 1 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24) 8 SP5-15 1 PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK 9 SP82A-3 1 GRILLE-RÉCHAUD
PORCELAIN COOK GRILLS 10 SP43-3 1 GRILLE PORCELANISÉES
SMART BAR 11 SP54-9 1 BARRE
LARGE BAR BURNER STAINLESS STEEL 12 SM103B-12 1 GRANDE BRÛLEUR EN INOX
- COLLECTOR BOX - ELECTRODE 13 SP41-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)
14 SP25-16 2 ÉCROU DE LA BASE (SAC SP128-24)
BASE 15 SM44-2B 1 BASE
GREASE CUP CLIP 16 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 17 SM31A-31B 1 CONSOLE
CONSOLE DECAL 18 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 19 SP7-7 2 BOUTON
PUSH BUTTON IGNITOR 20 SP12-20 1 ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8” TYPE C SCREW 21 SP2-21 2 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)
22 SP47-18 2
VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR) 23 SP148-4 1 SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY 24 SM406-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 25 SM405-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 26 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 27 SM46-8B 1 SUPPORT TRANSVERSAL
TANK BOLT (BAG PACK SP128-24) 28 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP128-24)
STEP BOLT (BAG PACK SP128-24) 29 SP49-18 1 BOULON À TÊTE PLATE (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24) 30 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP128-24) 31 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP128-24)
6” WHEEL 32 SP15-22 2 ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24) 33 SP11-32 2 ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24) 34 SP28-15 2 VERROU D’ESSIEU (SAC SP128-24)
LEG INSERT 35 SP7-33B 2 EMBOUT DE PIED
LEFT HAND END CAP 36 SP18-33P 1 EMBOUT DE GAUCHE
FRONT PANEL 37 SM40-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 38 SP19-33P 1 EMBOUT DE DROIT
SHELF END CAP 39 SP17-33P 3 EMBOUT DU ÉTAGÈRE
METAL SHELF 40 SM48-9B 1 ÉTAGÈRE EN MÉTAL
SIDE BURNER BASE 41 SM40-2B 1 BASE DU BRÛLEUR LATÉRAL
SIDE BURNER DECAL 42 1 DÉCALCOMANIE DU BRÛLEUR LATERAL
SIDE BURNER KNOB 43 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
SIDE BURNER 44 SP53A-12 1 BRÛLEUR LATERAL
VALVE BRACKET 45 SP22-6 1 SUPPORT DE LA SOUPAPE
SIDE BURNER GRILL 46 SP134-3 1 GRILLE DU BRÛLEUR LATERAL
#10-24 WING NUT (BAG BACK SP129-24) 47 SP18-16 8 ÉCROU À OREILLES NO 10-24 (SAC SP129-24)
#10-24 X 2” CARRIAGE BOLT (BAG PACK SP129-24) 48 SP50-18 8 BOULON DE CHARIOT NO 10-24 X 2 PO (SAC SP129-24)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
1
2
3
4
5
6
7
8
12
13
14
15
16
17
19 20
21
22
23
27
28
29
30
31
32
33
34
35
36
37 38
39
24
25
26
18

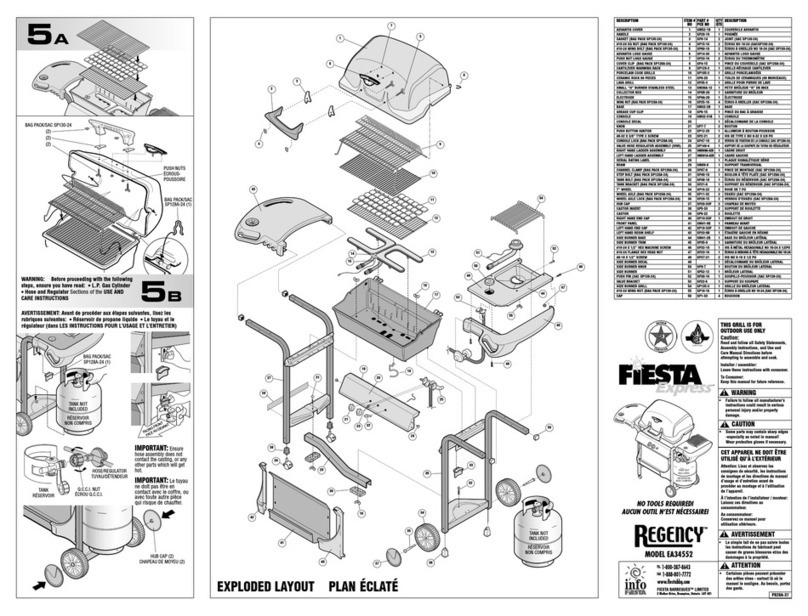

EXPLODED LAYOUT PLAN ÉCLATÉ
9
11
10
40
41
42
43
44
45
46
47
48
5
WARNING: Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L’USAGE ET L’ENTRETIEN)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
FACING FRONT
FACE AU DEVANT
BAG PACK/SAC
SP128-24 (1)
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
IMPORTANT: Ensure
hose assembly does
not contact the casting,
or any other parts which
will get hot.
IMPORTANT: Le tuyau
ne doit pas être en
contact avec le coffre,
ou avec toute autre pièce
qui risque de chauffer.
BAG PACK
SAC
SP128-24 (1)
LOGO GAUGE NUT
ÉCROU DU
THERMOMÈTRE
BAG PACK
SAC
SP130-24
(2)
(2)
(2)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
TEL. [phone]
FAX [phone]
www.fiestabbq.com
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
NO TOOLS REQUIRED!
AUCUN OUTIL N’EST NÉCESSAIRE!
info
MODEL EA30047
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
WARNING
!
• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.
CAUTION
!
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU’À L’EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.
À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
AVERTISSEMENT
!
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP1011-37

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.
2B
CAUTION Failure to install can in clip will cause hot
grease to drip from bottom of grill with risk of fire or
property damage. Use an empty soup can (not included) to
hang from grease clip.
ATTENTION Le fait de pas intaller un contenant dans
la pince permettra à la graisse chaude de dégoutter du fond
de l’appareil, risquant ainsi de provoquer un incendie ainsi
que des dommages à la propriété. Installez une boîte de
soupe vide (non incluse) dans la pince.
WHITE COLOUR
COULEUR BLANCHE
BAG PACK/SAC
SP128-24 (2)
3B
Ensure venturi position over valves before locking burner into base.
Voyez à ce que les tubes venturi soient bien situés au-dessus des
soupapes avant de fixer le brûleur sur la base.
ATTACH
IGNITOR WIRE
FIXEZ LE FIL DE
L’ALLUMEUR
BURNER LOCK
VERROU DU BRÛLEUR SP1008-37
1
BAG PACK/SAC
SP128-24 (2)
BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP128-24 (2)
BAG PACK
SAC
SP128-24
(1)
BAG PACK / SAC
SP128-24 (1)
BAG PACK/SAC
SP128-24 (2)
2A
FRONT PANEL
PANNEAU AVANT
LOCKING TABS
LANGUETTE DE
BLOCAGE
RESIN END CAP
EMBOUT RÉSINE
IMPORTANTPosition
Axle Locks (2) as shown.
Placez les dispositifs
de calage de l’essieu
tel qu’illustré.
Review parts list and exploded layout before assembly.
Étudiez la liste des pièces et le plan éclaté avant de
procéder au montage.
IMPORTANT: To protect paint finish, assemble legs
on cardboard inserts from packaging as shown.
IMPORTANT: afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré. 3A
BAG PACK/SAC
SP128-24 (2)
4B4A
BAG PACK/SAC
SP129-24 (8)
BAG PACK/SAC
SP129-24 (8)
ATTACH IGNITOR WIRE
FIXEZ LE FIL DE L’ALLUMEUR
VALVE LOCK
VERROU DE LA SOUPAPE
BAG PACK/SAC
SP129-24 (8)
SP1011-37
