FIORENTINI F54F1 User manual

1
ING. O. FIORENTINI S.P.A.
ASPIRAPOLVERE-ASPIRALIQUIDI
WET & DRY VACUUM CLEANER
ASPIRATEUR EAU/POUSSIERE
NAB - UND TROCKENSAUGER
ASPIRASOLIDOS-ASPIRALIQUIDOS
F54F1
www.ingfiorentinispa.it

2
ING. O. FIORENTINI S.P.A.
ISTRUZIONI D’USO E MANUTENZIONE
Le istruzioni d’uso e manutenzione vi informano dell’uso corretto e sicuro nonchè della manutenzione di tutti i modelli
aspirapolvere e aspiraliquidi.
Tenere questo manuale dove possa essere consultato facilmente da chi usa l’apparecchio.
USO
L’apparecchio deve essere adibito all’uso di pulizia professionale come prescritto nel presente manuale di istruzione. Ogni altro uso,
in particolare per rimuovere materiale dannoso alla salute, è esplicitamente proibito.
ISTRUZIONI GENERALI
Questo apparecchio è stato costruito a regola d’arte e conformemente alle norme generali di sicurezza degli apparecchi elettrici. Gli
apparecchi sono costruiti con le necessarie protezioni conformi alle norme europee sulla sicurezza.
Rispettare sempre scrupolosamente le istruzioni riportate nel manuale di uso e manutenzione, altrimenti possono verificarsi danni
anche gravi.
Tutti i nostri apparecchi sono coperti da assicurazione internazionale contro i rischi.
1)Fonti di pericolo
Corrente elettrica / Voltaggio elettrico
Attenzione: pericolo!
Il contatto con la corrente elettrica può provocare shock elettrici con seri danni alla salute, e può provocare addirittura la morte.
Non toccare mai i cavi se danneggiati . Spegnere sempre l’interruttore e togliere la spina dalla presa di corrente prima di effettuare
qualsiasi lavoro sull’apparecchio. Sostituire immediatamente i cavi se risultano danneggiati.
2) Uso improprio dell’apparecchio
Qualsiasi uso dell’apparecchio non previsto nelle istruzioni d’uso e manutenzione non è permesso. E’ vietato l’uso dell’apparecchio
quando esso si trova in cattive condizioni o se non in accordo con le seguenti prescrizioni:
- Le protezioni non devono essere nè tolte nè bypassate.
- Variazioni o modifiche dell’aspirapolvere sono vietate.
- Cavi elettrici difettosi devono essere sostituiti soltanto con cavi originali FIORENTINI.
- Elementi di connessione alla rete di erogazione elettrica o prolunghe elettriche devono essere almeno protetti contro gli spruzzi
d’acqua.
-Le macchine devono essere connesse a una presa di corrente dotata di salvamotore almeno di 10A per gli aspirapolveri con 1 o 2
motori e 15A per quelli a 3 motori.
3) Punti organizzativi
E’ responsabilità dell’operatore assicurarsi che:
- L’aspirapolvere sia usato solo da personale autorizzato ed istruito sull’uso dello stesso.
- Siano rispettate le norme di sicurezza per il lavoro.
- Siano osservate ogni ulteriore normativa dello stato in cui l’apparecchio è usato ed anche eventuali norme interne all’azienda
acquirente.
- Il personale sia istruito sull’uso corretto dell’apparecchio nel rispetto delle norme di sicurezza per l’uso degli apparecchi elettrici.
- Il personale adibito all’uso dell’apparecchio deve leggere e capire il manuale d’uso e manutenzione.
- Le responsabilità per l’uso, manutenzione e riparazione dell’apparecchio devono essere assegnate chiaramente ed osservate.
- Qualsiasi difetto o danneggiamento devono essere immediatamente comunicati al servizio assistenza FIORENTINI della Vs. zona.
4) Emergenze
In caso di emergenza:
- Togliere la spina elettrica dalla presa di erogazione di corrente.
- Procedere immediatamente alle operazioni di primo soccorso richieste dal caso.
Nell’eventualità di un incidente non riutilizzare assolutamente l’apparecchio se prima non è stato ispezionato da un tecnico
autorizzato della ditta “ING. O. FIORENTINI”
5) Operazioni di primo uso
Consegna, istruzioni sulle norme di sicurezza, uso e manutenzione e anche le istruzioni per usare per la prima volta l’apparecchio
sono contenute nel libretto di uso e manutenzione. L’acquirente è responsabile dell’istruzione degli operatori sull’uso
dell’apparecchio.
IMPORTANTE
Prima dell’uso dell’aspirapolvere osservare i seguenti punti:
- Se riscontrate dei danni all’apertura dell’imballaggio dell’aspirapolvere informate l’agenzia di vendita.
- Certi accessori vengono messi dentro il serbatoio dell’aspirapolvere per evitare che si danneggino durante il trasporto.Questi
devono essere tolti dal serbatoio prima di mettere in funzione l’aspirazione.
- Il voltaggio deve essere lo stesso indicato nella targhetta dell’aspirapolvere.

3
ING. O. FIORENTINI S.P.A.
COLLEGAMENTI ELETTRICI
Attenzione: le prese elettriche devono essere previsti di presa di terra.
Attenzione: l’aspirapolvere non deve mai essere usato per aspirare ceneri calde, liquidi esplosivi, acidi e solventi non diluiti, preclusi
petrolio, diluenti e oli combustibili, questi, una volta entrati nella turbina d’aspirazione, potrebbero creare vapori esplosivi.
Acetone, acidi e solventi non diluiti possono corrodere i materiali coi quali è costituito l’apparecchio.
Attenzione:
- Per la pulizia o la sostituzione di parti di ricambio l’aspirapolvere deve essere spento e la spina staccata dalla presa di corrente .
- Il cavo elettrico di alimentazione deve essere sempre controllato accuratamente e verificare se ci sono danni. - L’aspirapolvere non
deve essere usato se il cavo elettrico non è in perfette condizioni.
- Per l’aspirazione di polvere controllare sempre che il filtro sia all’interno dell’aspirapolvere , per l’aspirazione di liquidi togliere il
filtro dall’aspirapolvere.
- Non usare detergenti schiumogeni.
- Non lavare l’aspirapolvere con un getto di acqua, se l’acqua entra nella testata potrebbe danneggiarla.
UTILIZZO
1) Operazioni preliminari prima dell’uso
- Introdurre il tubo flessibile nel bocchettone dell’aspirapolvere fino al blocco dello stesso. Controllare che l’anello di guarnizione sia
nella giusta posizione.
- Inserire gli accessori necessari per l’utilizzo desiderato.
2) Trasporto
- Per evitare di procurare danni all’apparecchio durante il trasporto in auto o camioncino, l’aspirapolvere deve essere messo
nell’apposito imballaggio.
MANUTENZIONE E PULIZIA
Attenzione: togliere sempre la spina dalla presa di corrente prima di effettuare qualsiasi operazione di manutenzione
dell’apparecchio.
NORMALI OPERAZIONI DI MANUTENZIONE
- Pulire l’aspirazione all’esterno e all’interno.
- Pulire la guarnizione che si trova sul coperchio della testata.
- Controllare i tubi e il cavo elettrico.
Se c’è una riduzione d’aspirazione
- Controllare il filtro.
IMPORTANTE: SE LAVATE IL FILTRO MICROWEB CON ACQUA ASSICURATEVI CHE SIA COMPLETAMENTE
ASCIUTTO PRIMA DI INSERIRLO NUOVAMENTE NELL’ASPIRAPOLVERE.
DIFETTI CHE SI POSSONO VERIFICARE NELL’ASPIRAPOLVERE
DIFETTI
CAUSE
RIMEDI
Il motore non parte
Non arriva corrente
Controllare il cavo elettrico e la spina
L’aspirazione diminuisce lentamente
Filtro, spazzola,tubo aspirante otturato
Controllare l’aspirazione e pulire
L’aspirazione diminuisce velocemente
Filtro carta o il serbatoio sono pieni
Sostituire il filtro vuotare il serbatoio
La polvere sfugge durante l’aspirazione
Filtro non corretto o difettoso
Controllare anello filtro,sostituire il filtro
GARANZIA
Alla garanzia sono applicabili le condizioni commerciali generali di Ing.O.Fiorentini S.p.A.
Il produttore non potrà essere considerato responsabile in alcun modo per i danni derivanti da modifiche non autorizzate apportate
all’ apparecchio, per l’uso di spazzole e accessori non adatti e in seguito ad un utilizzo dell’apparecchio diverso da quello previsto.

4
ING. O. FIORENTINI S.P.A.
MODALITÀ’ DI APPLICAZIONE
Al fine di stabilire le cause delle anomalie, e quindi potere applicare la garanzia, è indispensabile che i componenti difettosi vengano
fatti pervenire alla FIORENTINI. I lavori di riparazione o sostituzione in garanzia saranno, a giudizio della FIORENTINI, eseguiti
nella propria officina, da terzi oppure sul posto. Per i lavori eseguiti sul posto sono a cura del cliente le fonti di energia, le
attrezzature straordinarie, il personale ausiliario e le spese di viaggio, vitto e alloggio del personale FIORENTINI.
ESCLUSIONI
Sono esclusi dalla garanzia i materiali e i componenti soggetti a normale usura, e quelli di cui non è possibile determinare a priori la
durata.
RESA DEL MATERIALE
Prima di effettuare la spedizione dei particolari di cui si chiede la sostituzione o la riparazione in garanzia, è necessario avere
l’approvazione scritta da parte dell’Ufficio Assistenza Tecnica della FIORENTINI.
I componenti difettosi devono essere correttamente imballati per evitare danneggiamenti durante il trasporto, resi franco partenza e
corredati da:
numero di matricola desunto dalla targhetta identificativa del supporto;
numero di codice e posizione del componente desunto dalla lista parti di ricambio;
descrizione accurata del difetto e del modo in cui si è verificato.
Per quanto riguarda il materiale difettoso elettrico ed elettronico si prega di inviarlo separatamente
ad altri materiali in maniera di poter così suddividere i rifiuti contenenti sostanze pericolose
e per riuscire così a riciclare i (RAEE) come direttiva 2002/96/CEE.

5
ING. O. FIORENTINI S.P.A.
OPERATIG INSTRUCTIONS
These opereting instruction provide you with all information necessary for correct , safe and prescribed usage and maintenance
of the series DRY and WET & DRY VACUUM CLEANER (ALL THE MODELS). They must be kept where they are
accessible to the user at all times.
PRESCRIBED USAGE
This machine is designed for the professional cleaning according to these operating instructions.
Any other usage, in particular, for the removal of types of dust whch may be dangerous to health, is prohibited.
GENERAL SAFETY INSTRUCTIONS
This machine is designed and constructed according to che present state of the art and recognised technical safety standards. It is
fitted with protective devices, following safety European standard rules. Dangers can occur in spite of this, in particular in the case
of maloperation or non-compliance with the specifications and information in the operating instructions.
All our equipements are coverde by international assurances against risks.
1) Sources of danger
- Electrical voltage / Electric current
- Warning: Danger
Contact with voltage or current carrying parts carries the risk of electric shock which can result in serious injury or even death.
Never touch damaged cables. Always switch off and disconnect the power supply before carrying out any work on the machine.
Replace faulty cables immediately.
2) Improper usage
Any usage of the machine for a purpose not covered under the “Prescribed usage” or contractually agreed purpose is not
permissible. The use of the machine in an unserviceable condiction or not in compliance with the following prescription is
prohibited:
- Protective devices must not be removed or bypassed.
- Conversions and modification to the machine are not permitted.
- Defective supply cables are only to be replaced by original FIORENTINI cables.
- Coupling elements between mains supply or detachable extension cables must be at least splashproof.
- The machine is to be fitted with a type H circuit breaker for rated current of 10 A for the vacuum with 1 or 2 motors and 15 A for
3 motors.
3) Organisational points
It is the responsibility of the operator to ensure that:
- The machine is used only by personnel who have been instructed in its handling and authorised to use it.
- The recognised occupational safety regulations are observed.
- Any further national or internal company regulations are abserved.
- All users are acquainted with the safety regulations and trained in the use of the specific machine.
- All users have read and understood the operatin instructions.
- Responsabilities for the operation, maintenance and repair of the machine are clearly assingned and abserved.
- Faults and damage are immediately notified to the Service Agent of FIORENTINI.
4) In the case of an emergency
- Pull out the mains connector plug.
- Immediately apply recognised first-aid measures.
After incidents, do not resume operation with the machine until it has been inspected by FIORENTINI autorized technical.
5) Opetating for the first time
Delivery, instruction on safety rules, handling and maintenance as well as operation for the first time must be carried following the
specification of this instruction book. The operator is responsible for instructing the users.
FUTHER SAFETY INSTRUCTIONS CONCERNING OPERATING AND MAINTENANCE ARE DETAILED IN THE
RELEVANT SECTIONS AND MUST BE COMPLIED WITH!
IMPORTANT NOTES
BEFORE STARTING TO USE THE CLEANER PLEASE OBSERVE THE FOLLOWING POINTS:
- If you should discover any damage when unpacking the cleaner please inform your sale agency.
- Certain parts are packed in the tank to protect them from damage. These should be removed before the cleaner is put into use.
- The supply voltage must be the same as that shown on the nameplate.
ELECTRICAL CONNECTION AND SUPPLY
WARNING: - This appliance must be earthed!
- Check that the supply voltage details given on the rating plate are in accordance with your electricity supply. CAUTION!
- The cleaner should never be used for picking up hot ashes, explosive fluids or undiluted acids or solvents. These include petrol,
paint thinner and heating oil, all of which can generate explosive mixtures or vapours when swirled together with the suction air.
Acetone, undiluited under acids and solvents would attack the materials from which the machine is made.

6
ING. O. FIORENTINI S.P.A.
WARNING NOTE
- For cleaning or servicing the cleaner or when replacing parts, the motor should be switched off and the connecting plug be
withdrawn from the socket.
- Care should be taken to ensure that the connecting calble is not damage by being driven over, crusced, strained, etc.
- The connecting cable should be regularly checked for any signs of damage or ageing.
- The machine must not be used if the conneting cable is not in a proper condition.
- For suction of dry dust, check that the filter are in the vaccum cleaner, also for draw up liquids care to take out the filter from the
vaccum cleaner.
- Do not use foaming chemical.
- Do not clean the vaccum with a water pipe to avoid that water get trought the vaccum head.
UTILIZATION
1) First operation before use
- Introduce the flex hoses in the hole of the machine until the click insert. Look that the seal ring is on right position.
- Put the accessory that you need on the hoses.
2) Transport
- To avoid damage during the transport by car or by truck, the vaccum cleaner must be put inside his original package.
MAINTENANCE AND CLEANING ATTENTION
Take out the plug before any maintenance operation on the head of the machine.
NORMAL OPERATION OF MAINTENANCE:
- Clean the vaccum cleaner inside and outside.
- Clean the rubber which is in the cover of the head.
- Check the hoses and the electric cable.
IF LOOSE POWER
- Check the filter.
IMPORTANT: IF YOU CLEAN THE FILTER MICROWEB WITH WATER, WAIT THAT IT IS DRY BEFORE TO
INSERT IN THE VACCUM AGAIN.
TROUBLE SHOOTIN
FAULT
CAUSE
REMEDY
Motor (suction turbine) does not start
No electrical power
Check fuse,cable,plug and socket
Suction slowly decreases
Filter,nozze,suction hose or extensios tube blocked
Check and clean
Suction suddenly decreases
The paper filtre bag or the tank is full
Switch off the cleaner and empty
Dust ascapes when cleaning
Filter incorrectly or defective
Check filter sealing. Replace filter
WARRANTY
The general commercial terms and conditions of Ing.O.Fiorentini S.p.A.
The manufacturer can not be held responsible in any way for damages deriving from unauthorized modifications made to the
appliance, for the use of unsuitable brushes and accessories and following a different use of the appliance.

7
ING. O. FIORENTINI S.P.A.
EXCEPTIONS
Expandable materials like brushes, squeegee blades and materials whose lifetime cannot be predetermined are not under
warranty.
APPLICATION MODALITY
Defective components must be sent back to FIORENTINI S.r.l. in order to establish the anomalies causes and apply therefore the
warranty. Repair and replacement under warranty will be done in FIORENTINI’s workshop, by third parties or in loco. In case of
repair or replacement in loco, energy sources and the use of particular equipment have to be paid by the customer himself.
GOODS TO BE RETURNED
In case of goods to be returned for warranty replacement, it is necessary to have a written acceptance from
FIORENTINI technical department before sending them.
All defective parts must be carefully packed in order to avoid further damages during transport.
Goods must be shipped ex-warehouse and followed by :
serial number of the equipment where they were installed on;
item code of the defective part;
detailed description of the defect and of the condictions where it happened.
-In case of defective electric or electronic goods, please return them separately from other materials,
in order to help us in dividing dangerous wastegoods and recycle the (RAEE) as DER 2002/96/CEE LOW

8
ING. O. FIORENTINI S.P.A.
MANUEL D’INSTRUCTION
Ce manuel contient toutes les instructions nécéssaires pour un usage correct et sur ainsi que le domaine d’application de nos
aspirateurs de serie “ A SEC ” et “ A SEC ET A EAU ”. Celui-ci doit être conservé et maintenu à la disposition des utilisateurs a
tout moment.
PRESCRIPTIONS D’UTILISATION
Cette machine a été réalisé pour le nettoyage professionnel selon ce même manuel.
D’autres usages et en particulier l’aspiration de poussières dangereuses pour la santé sont en dehors de son domaine d’application.
REGLES DE SECURITE GENERALE
Cette machine a été réalisé et construite selon les normes européennes de sécurité. Toutefois des dangers peuvent apparaitre si la
machine est mal utilisé ou dans le cas d’une utilisation non conforme avec les spécifications et les informations de ce manuel.
Toutes nos machines sont assurées de facon international contre le risques électriques.
1) Avertissement
Le contact physique avec des parties sous tension électriques peuvent provoquer des dommages grâves pouvant aller même jusqu’à
la mort. Ne jamais toucher de cables électriques endommagés. Toujours mettre l’interrupteur sur la position zero, et déconnecter
l’alimentation électrique avant de procéder à une quelconque manutention sur la machine.
Remplacer le câble défectueux immédiatement .
2) Usage impropre
Tout usage de la machine non désigné dans le présent fasicule ou contractuellement agrée par nous n’est pas permis.
La machine n’est pas utilisable, et son usage n’est pas permis dans les conditions suivantes:
- Les protections ne doivent pas être enlevées ou shuntées.
- Une reconvertion ou une modification de la machine n’est pas permise.
- Les cables électriques défectueux doivent être remplaces par des cables originaux.
- Des élements d’accouplements électriques ou des rallonges doivent être au minimum étanche aux éclaboussures.
- La machine doit être connectée sur un circuit possèdant un disjoncteur de 10 A pour les versions 1 ou 2 moteurs et 15 A pour les
3 moteurs, ce disjoncteur doit également être muni d’un différentiel.
3) Organisation du poste de travail
Il est de la responsabilité de l’utilisateur de s’assurer:
- Que la machine n’est utilisé que par des personnes ayant eu connaissance des instructions et autorisé a le faire.
- Que les rêgles de sécurité ont bien été respectées.
- Que d’autres rêgles nationales ou interne a l’établissement ont bien été respecté.
- Que les utilisateurs soient informés des rêgles de sécurite et entraine a l’usage d’une machine spécifique.
- Que les utilisateurs ont lu et compris le manual d’utilisation.
- Que les responsabilités pour les opérations de maintenance et d’éventuelle réparation ont bien été assignées et observées.
- Que les dèfauts ou disfonctionnements ont été imédiatement notifié a un agent de réparation agrée.
4) Urgences
En cas d’urgence:
- Tirez sur la prise principale pour déconnecter l’alimentation.
- Apliquez immediatement les premiers secours.
Après un quelconque incident, ne mettez pas la machine en marche avant de l’avoir fait inspecté par un agent agrée.
5) Avant le premier usageLes regles de sécurites, la maintenance et la manutention de la machine doivent être expliqué a
l’utilisateur selon ce manuel, l’opérateur étant responsable de l’instruction des utilisateurs.
LES INSTRUCTIONS DE SECURITE SUIVANTES CONCERNANT
LES OPERATIONS DE MAINTENANCE SONT DETAILLEES
DANS LES SECTIONS SUIVANTES, ELLES DOIVENT ETRE OBSERVE SCRUPULEUSEMENT!.
AVANT D’UTILISER LA MACHINE POUR LA PREMIERE FOIS, OBSERVE LES POINTS SUIVANTS:
- Si vous constatez au déballage un quelconque dommage à la machine, merci de prendre contact avec votre revendeur.
- Certains pièces sont dans la cuve pour les protéger durant le transport, elles doivent être enlevé avant la premiere utilisation.
- Controller que le voltage dont vous disposez soit le même que celui indiqué sur la plaque de la machine.
- L’aspirateur ne doit jamais être utilisé pour enlever des fluides explosifs, des acides non dilués ou des solvants, cela inclut les
produits a base de pétrole, et tout ce qui peut provoquer des mélanges explosifs, ou des produits qui mélangé a de grandes quantites
d’air durant l’aspiration pourrait devenir explosifs (farine). L’acetone, des acides non dilués peuvent endommagés des parties de la
machine.

9
ING. O. FIORENTINI S.P.A.
AVERTISSEMENT:
- Avant de néttoyer l’aspirateur ou de remplacer des piéces endommagées les interrupteurs doivent être sur la position zéro et la
prise déconnecté de l’alimentation électrique.
- Prenez soin que le câble d’alimentation ne soit pas malmené et en particulier que des véhicules ne passent pas dessus, qu’il ne soit
pas déchiré ou écorche et encore tordu.
- Le câble d’alimentation doit être régulierement inspecté et remplacé si nécéssaire, l’usage de la machine avec un câble endommagé
est rigoureseument interdite.
- Pour l’aspiration des poussiéres controller que le filtre est bien en place et son état de propreté, changez le ou lavez le si nécéssaire.
- Pour l’aspiration des liquides controllez que le filtre est bien enlevé et que le floteur est libre de tout mouvement.
- N’aspirez pas de produits moussant, la mousse ne souleverait pas le flotteur, et viendrait s’introduire dans le moteur.
- Ne lavez pas l’aspirateur à grande eau, car vous risquez de faire pénetrer celle-ci dans la tête de l’aspirateur.
UTILISATION
- Introduisez le flexible dans la bouche prévu à cet effet sur la cuve jusqu’à entendre le “clic” d’enclenchement.
- Fixer les accésoires dont vous avez besoin sur le flexible puis éventuellement sur les tuyaux rigides.
TRANSPORT
Nous vous conseillons de conserver l’emballage d’origine pour transporter votre aspirateur afin d’éviter des dommages a l’appareil.
MAINTENANCE ET NETTOYAGE
AVERTISSEMENT:déconnecter la prise avant toute opération de maintenance.
OPERATION DE MAINTENACE COURANTE
- Nettoyer l’aspirateur à l’interieur et à l’exterieur.
- Nettoyer le joint caoutchouc qui maintient l’étanchéité entre la cuve et la tête.
- Controllez l’état du câble électrique et des flexibles.
- Si la puissance d’aspiration vient à baisser, controllez l’état du filtre, procéder a son remplacement ou lavez le.
EN CAS DE LAVAGE DU FILTRE MICROWEB ATTENDEZ SON SECHAGE COMPLET AVANT DE LE
REMETTRE DANS L’ASPIRATEUR.
DEFAUTS ET REMEDES
DEFAUTS
CAUSES
REMEDES
Le moteur ne tourne pas
Absence de courant
Controllez fusibles ,cables et prises
L’aspiration dècroit lentement
Filtre encrassè,èlèment obstruant le flexible ou les tuyaux
Controllez et nettoyez
L’aspiration cesse d’un coup
Sec filtre plein, cuve pleine
Dèbranchez l’aspirateur et videz le filtre
De la poussiere s’èchappe de la tete
Filtre mal fixe ou dèfectueux
Refixez ou remplacez le filtre
GARANTIE
Les conditions commerciales générales de Ing.O.Fiorentini S.p.A.
Le fabricant ne peut en aucun cas être tenu pour responsable des dommages résultant de modifications non autorisées apportées à
l'appareil, de l'utilisation de brosses et d'accessoires inappropriés et d'une utilisation différente de l'appareil.

10
ING. O. FIORENTINI S.P.A.
MODALITE D’APPLICATION
Pour établir les causes des anomalies et ainsi appliquer la garantie, il est absolument indispensable de retourner les pièces
défectueuses a FIORENTINI. La réparation ou la substitution sous garantie seront effectués par FIORENTINI directement ou par
des tiers sur les lieux. Pour les travaux effectués sur les lieux, le client prendre soin des sources d’énergie et de l’appareillage
éventuellement nécessaire pour la réparation.
Les composants reconnus sous garantie sont livrés franco notre usine; les pièces substituées restent de propriété de FIORENTINI.
ESCLUSIONS
La garantie ne comprend pas les matériels et les composants sujets à détérioration normale (brosses, lame squeegee, etc…) et pour
les composants qui n’ont pas une durée déterminée.
RETOUR DU MATERIEL
Avant d’effectuer l’expédition des articles dont on demande le remplacement sous garantie, il est nécessaire d’avoir l’approbation
écrite de la partie du bureau d’assistance technique de la FIORENTINI.
Les components qui sont défectueux doivent être correctement emballes pour éviter des dommages pendant le transport, rendus
franco départ et complètes avec :
numéro de matricule déduite de la plaquette d’identification du support;
numéro de code et position du component déduits de la liste des pièces détachées;
description détaillée du défaut et la manière dans laquelle il s’est vérifié.
-Pour ce qui regarde le matériel défectueux électrique et electronique, on remande gentiment de l’expédier
séparément à d’autres matériels, en cette facon on sera capable des séparer les déchets qui contiennent des
substances dangereuses et aussi on réussira à recycler les (RAEE) selou la directive 2002/96/CEE.

11
ING. O. FIORENTINI S.P.A.
GEBRAUCHS- UND WARTUNGSANLEITUNG
Die Gebrauchs- und Wartungsanleitung liefert Ihnen die für einen sicheren und richtigen Gebrauch sowie für die Wartung aller
Staubsauger- und Flüssigkeitssaugermodelle erforderlichen Informationen.
Das Handbuch an einer Stelle aufbewahren, an der es einfach von der Person, die das Gerät benutzt, konsultiert werden kann.
GEBRAUCH
Das Gerät ist für die professionelle Reinigung wie im vorliegenden Gebrauchshandbuch angeführt bestimmt. Jeder davon
abweichende Gebrauch, insbesonders das Ansaugen von gesundheitsschädlichem Material, ist ausdrücklich verboten.
ALLGEMEINE ANLEITUNGEN
Das vorliegende Gerät wurde fachgemäß und gemäß den allgemeinen Sicherheitsvorschriften für elektrische Geräte hergestellt. Bei
der Herstellung wurden die erforderlichen Schutzeinrichtungen entsprechend den Europäischen Sicherheitsvorschriften
berücksichtigt. Halten Sie sich stets genau an die im Gebrauchs- und Wartungshandbuch angeführten Anleitungen. Anderenfalls
könnten auch schwere Schäden die Folge sein.
Alle unsere Geräte sind mit internationaler Risikenversicherung ausgestattet.
1) Gefahrenquellen - Strom/Spannung - Achtung: Gefahr!
Der Kontakt mit elektrischem Strom kann Schockzustände mit schweren Gesundheitsschäden verursachen bzw. sogar zum Tod
führen. Niemals beschädigte Kabel berühren. Bevor man irgendeinen Eingriff am Gerät vornimmt, immer den Schalter ausschalten
und den Stecker aus der Steckdose herausziehen. Beschädigte Kabel sofort auswechseln.
2) Unzweckmäßiger Einsatz des Geräts
Jeglicher Einsatz des Geräts, der nicht in der Gebrauchs- und Wartungsanleitung vorgesehen ist, ist unzulässig. Der Einsatz des
Gerätes ist verboten, wenn es sich in schlechtem Zustand befindet oder folgende Voraussetzungen nicht gegeben sind:
- Die Schutzabdeckungen dürfen weder abgenommen noch überbrückt werden.
- Änderungen am Staubsauger sind verboten.
- Für das Auswechseln defekter elektrischer Kabel dürfen ausschließlich FIORENTINI-Originalkabel verwendet werden.
- Die Anschlußteile an das Stromversorgungsnetz bzw. elektrische Verlängerungen müssen zumindest spritzwassergeschützt sein.
- Die Maschinen müssen an eine Steckdose mit Motorschutzschalter mit zumindest 10A für Staubsauger mit 1 oder 2 Motoren bzw.
mit 15A für jene mit 3 Motoren angeschlossen werden.
3) Organisatiorische Punkte
Der Betreiber muß sich vergewissern, daß
- der Staubsauger ausschließlich von befugtem und geschultem Personal verwendet wird;
- die Arbeitssicherheitsvorschriften beachtet werden;
- jede weitere Vorschrift betreffend den Einsatz des Geräts sowie eventuelle interne Vorschriften des Käuferunternehmens beachtet
werden;
- das Personal für den richtigen Einsatz des Geräts unter Beachtung der Sicherheitsvorschriften für elektrische Geräte entsprechend
geschult ist;
- das für den Gebrauch des Geräts zuständige Personal das Gebrauchs- und Wartungshandbuch durchliest und versteht.
- Die Zuständigkeitsbereiche betreffend Gebrauch, Wartung und Reparaturen müssen unmißverständlich vergeben und eingehalten
werden.
- Jeglicher Defekt bzw. Schaden muß unverzüglich dem zuständigen örtlichen FIORENTINI-Kundendienst mitgeteilt werden.
4) Not-Einrichtungen - Im Notfall:
- Den Stecker aus der Steckdose herausziehen.
- Augenblicklich die entsprechenden Erste-Hilfe-Maßnahmen treffen.
Im Falle eines Unfalls verwenden Sie das Gerät auf keinen Fall, ohne es zuvor von einem befugten Techniker der Firma “O ing.
FIORENTINI” überholen zu lassen.
5) Vorgangsweise für die erste Inbetriebnahme
Lieferung, Sicherheitsvorschriften, Gebrauch, Wartung sowie Anleitungen für die erste Inbetriebnahme werden im Gebrauchs- und
artungshandbuch behandelt. Der Käufer ist für die entsprechende Schulung des Personals für den Gebrauch des Geräts
verantwortlich.
WICHTIG
Vor dem Einsatz des Staubsaugers folgende Punkte beachten:
- Falls Sie beim Öffnen der Verpackung Beschädigungen feststellen, setzen Sie bitte den Verkäufer darüber in Kenntnis.
- Gewisse Zubehörteile werden in den Behälter des Staubsaugers gelegt, um Beschädigungen während des Transports zu vermeiden.
Diese müssen aus dem Behälter genommen werden, bevor man den Staubsauger in Betrieb nimmt.
- Die Spannung muß dem auf dem Schild des Staubsaugers angegebenen Wert entsprechen.

12
ING. O. FIORENTINI S.P.A.
ELEKTRISCHE ANSCHLÜSSE
Achtung: Die Steckdosen müssen geerdet sein.
- Kontrollieren, ob die Spannung, die auf dem am Gerät angebrachten Schild angegeben ist, mit der Netzspannung übereinstimmt.
Achtung: Der Staubsauger darf niemals für warme Asche, explosive Flüssigkeiten, Säuren und nicht verdünnte Lösungsmittel,
einschließlich Petroleum, Verdünnungsmittel und Brennöle verwendet werden. In der Saugturbine könnten diese explosive Dämpfe
emtwickeln.
Unverdünntes Azeton sowie unverdünnte Säuren und Lösungsmittel können die Materialien, aus denen das Gerät hergestellt ist,
korrodieren.
Achtung: - Für die Reinigung bzw. für das Auswechseln von Ersatzteilen muß man den Staubsauger ausschalten und den Stecker
aus der Steckdose ziehen.
- Das Stromversorgungskabel muß immer sorgfältig auf Schäden kontrolliert werden.
- Der Staubsauger darf nicht verwendet werden, wenn sich das Stromkabel nicht in einwandfreiem Zustand befindet.
- Für das Ansaugen von Staub muß man immer kontrollieren, ob der Filter im Inneren des Staubsaugers angebracht ist. Für das
Ansaugen von Flüssigkeiten den Filter aus dem Staubsauger herausnehmen.
- Keine schaumerzeugenden Reinigungsmittel verwenden.
- Den Staubsauger nicht mittels Wasserstrahl reinigen. Das Wasser könnte in den Zylinderkopf eintreten und diesen beschädigen.
GEBRAUCH
1) Operationen vor dem Gebrauch
- Der Schlauch in das Anschlußstück des Staubsaugers einführen, bis er fest sitzt. Kontrollieren, ob der Dichtungsring richtig
positioniert ist.
- Die für den gewünschten Einsatz erforderlichen Zubehörteile anbringen.
2) Transport
Zur Vermeidung von Beschädigungen des Geräts während des Transports mit dem Auto oder Lkw muß der Staubsauger in der
dafür vorgesehenen Verpackung transportiert werden.
WARTUNG UND REINIGUNG
Achtung: Bevor man irgendeinen Wartungseingriff am Gerät durchführt, immer den Stecker aus der Steckdose ziehen.
NORMALE WARTUNGSEINGRIFFE
- Den Staubsauger außen und innen reinigen.
- Die Dichtung reinigen, die am Deckel des Zylinderkopfes angebracht ist.
- Die Leitungen sowie das Stromkabel kontrollieren.
Im Falle einer reduzierten Saugleistung:
- Den Filter kontrollieren.
WICHTIG: FALLS MAN DEN FILTER MIT WASSER REINIGT, MUSS MAN SICH VERGEWISSERN, DASS ER
VOLLKOMMEN TROCKEN IST, BEVOR MAN IHN NEUERLICH IN DEN STAUBSAUGER EINSETZT.
STORUNGEN, DIE AM STAUBSAUGER AUFTRETEN KONNEN
DEFEKT
URSACHE
LOESUNG
Der Motor läuft nicht an
Strom fehlt
Sicherung,Stecker sowie Stromkabel kontrollieren
Die Saugleistung läßt langsam nach
Filter,Bürste,Saugleitung verschmutzt
Die Ansaugung kontrollieren
Die Saugeistung läßt schnell nach
Papierfilter oder Behälter voll
Den filter auswechseln,
den behälter leeren
Der Staub wird beim Saugen weggeblasen
Filter nicht richtig oder defekt
Filterring kontrollieren,, Filter auswechseln
GARANTIE
Die Allgemeinen Geschäftsbedingungen von Ing.O.Fiorentini S.p.A.
Der Hersteller kann in keiner Weise für Schäden haftbar gemacht werden, die sich aus unbefugten Änderungen am Gerät, der
Verwendung ungeeigneter Bürsten und Zubehörteile und einer anderen Verwendung des Geräts ergeben.
Die elektrische Ersatzteile, die der Operator bei anderen Lieferanten einkauft, haben dieselbe Garantie dieser Ersatzteile, die bei
Fiorentinis Lieferanten eingekauft werden.

13
ING. O. FIORENTINI S.P.A.
GEBRAUCHSANWEISUNGEN FUER DIE GARANTIE
Der Operator soll das defekte Teil zurück zu FIORENTINI senden, um das Problem ueberprüfen und die Garantie erkennen.
Die Fa. FIORENTINI entscheidet, ob die Repatur oder den Ersatz der Teile unter Garantie, bei Fiorentini oder bei der Kunden
gemacht wird. Falls die Repatur oder Ersatz bei der Kunden gemacht wird, sind alle die Kosten zum Lasten der Kunden, bzw.
Strom, Support-Mitarbeiter, Kosten für die Reise Unterkunft und Verpflegung des Technikers.
AUSSCHLUSS
Die Ersatzteile die normalerweise verbrechen oder die Teile, die keine bestimmte Dauer haben, sind von der Garantie
ausgeschlossen.
WIERER REISET ZUNG VON DEM MATERIAL
Vor der Versendung die artkeln zu wechseln oder zu reparieren, man muss die schrifte Genehmigung von dem FIORENTINI
technische Hilfe buro haben.
Die mangelhafte komponenten mussen richtig verpacken werden, so transport schaden zu verhuten.
Die komponenten mussen freiabfahrt zuruckgeben und vollstanding mit:
Matrikel nummer von dem schild;
Kodenummer und die lage von den komponenten in der ervatzteilebuch geschrieben;
Beschreibung von dem mangel und die art und weise.
- Das mangelhaft elektrisch undelektronen material muss in getrennter weise schicken so man muss die
abfallen mit gefahrlichen stoffen teilen und die (RAEE) nach der weisung 2002/96/CEE zu wiedergebrauch .

14
ING. O. FIORENTINI S.P.A.
ISTRUCCIONES DE USO Y MANUTENCION
Las instrucciones de uso y manutención informan del uso correcto y seguro además de la manutención de todos los modelos
aspiradores de polvo y de líquidos. Tener este manual donde pueda ser consultado fácilmente por la persona que utiliza el aparato.
USO
El aparato tiene que ser utilizado para la limpieza profesional tal y como está indicado en el presente manual de instrucciones.
Cualquier otra utilización, en particular para quitar material dañoso para la salud, está explícitamente prohibida.
INSTRUCCIONES GENERALES
Este aparato ha sido construido con todo esmero y de acuerdo con las normas generales de seguridad de los aparatos eléctricos. Los
aparatos están construidos con las protecciones necesarias según las normas Europeas sobre la seguridad. Respetar siempre las
instrucciones expuestas en el manual de uso y manutención, al contrario podrían verificarse daños incluso graves.
Todos nuestros aparatos están cubiertos de un seguro internacional contra riesgos.
1) Fuentes de peligro
Corriente eléctrica/Voltaje eléctrico
Atención: peligro!
El contacto con la corriente eléctrica puede provocar shock eléctricos con serios daños para la salud y puede provocar incluso la
muerte. No tocar nunca los cables si están dañados. Apagar siempre el interruptor y quitar el enchufe de la corriente antes de realizar
cualquier trabajo sobre el aparato. Sustituir inmediatamente los cables se están dañados.
2) Utilización inadecuada del aparato
Cualquier utilización del aparato no prevista en las intrucciones de uso y manutención no está permitida. Está prohibido utilizar el
aparato cuando éste se encuentra en malas condiciones o si no está de acuerdo con las siguientes prescripciones:
- Las protecciones no tienen que ser quitadas ni by-pasadas
- Están prohibidas variaciones o modificaciones en el aspirador
- Los cables defectuosos tienen que ser sustituidos con cables originales FIORENTINI.
- Elementos de conexión a la fuente de energia o prolongas eléctricas tienen que estar protegidas por lo menos contra los chorros de
agua.
- Las máquinas tienen que estar conectadas a una toma de corriente dotada de salvamotor de por lo menos 10A para los aspiradores
de polvo con 1 ó 2 motores y de 15A para aquéllos con 3 motores.
3) Puntos organizativos
Está bajo la responsabilidad del operador asegurarse de que:
- El aspirador de polvo sea utilizado solamente por personal autorizado e instruido para el uso del mismo.
- Vengan respetadas las normas de seguridad para el trabajo
- Se respete cualquier normativa ulterior del estado donde el aparato se utiliza y también eventuales normas internas de la empresa
compradora.
- El personal sea instruido para el correcto uso del aparato respetando las normas de seguridad para el uso de aparatos eléctricos.
- El personal encargado del uso del aparato tiene que leer y entender el manual de uso y manutención
- Las responsabilidades para el uso, manutención y reparación del aparato tienen que ser asignadas claramente y respetadas.
- Cualquier defecto o daño tiene que ser inmediatamente comunicado al servicio de asistencia FIORENTINI de vuestra zona.
4) Emergencias
En caso de emergencia:
- Quitar el enchufe de la corriente
- Realizar inmediatamente las operaciones de primeras curas necesarias al caso.
En caso de un accidente no utilizar absolutamente el aparato si primero no ha sido controlado por un técnico autorizado de la
empresa “Ing. O. FIORENTINI”.
5)Operaciones de primera utilización
En el libro de uso y manutención se encuentran las instrucciones sobre las normas de seguridad, utilización y manutención y
también las instrucciones para usar por la primera vez el aparato.
ULTERIORES INSTRUCCIONES DE SEGURIDAD REFERIDAS A LA MANUTENCION ESTAN DESCRITAS EN LAS
RELATIVAS SECCIONES Y TIENEN QUE SER RESPETADAS.
IMPORTANTE
Antes de utilizar el aspirador de polvo controlar los siguientes puntos:
- Si se detectan daños cuando se abre el embalaje del aspirador informar la agencia de venta.
- Ciertos accesorios están puestos dentro del depósito del aspirador para evitar que se dañen durante el transporte; tienen que ser
quitados antes de poner en función el aspirador
- El voltaje tiene que ser el mismo indicado en la tarjeta del aspirador.

15
ING. O. FIORENTINI S.P.A.
CONEXIONES ELECTRICAS
Atención los enchufes eléctricos deben tener la toma de tierra.
- Controlar que el voltaje indicado en la tarjeta presente en el aparato corresponda al voltaje erogado por la red de distribución.
Atención: el aspirador no tiene que ser utilizado para aspirar cenizas calientes, líquidos explosivos, ácidos y solventes no diluidos;
están prohibidos petroleo, diluyentes y aceites combustibles, estos materiales, una vez entrados en la turbina de aspiración, podrían
crear vapores explosivos.
Acetona, ácidos y solventes no diluidos pueden corroer los materiales con los que está compuesto el aparato.
Atención:
- Para la limpieza o la sustitución de partes de repuesto el aspirador tiene que estar apagado y el enchufe quitado de la corriente.
- El cable eléctrico de alimentación tienen que ser siempre controlado cuidadosamente y verificar que no presente daños.
- El aspirador no tiene que ser utilizado si el cable eléctrico no está en perfectas condiciones.
- Para la aspiración de polvo controlar siempre que el filtro esté en el interior del aspirador, para la aspiración de líquidos quitar el
filtro de la aspiración del polvo.
- No utilizar detergentes espumosos.
- No lavar el aspirador con un chorro de agua, si el agua entra en la cabeza del motor podría dañarla.
UTILIZACION
1) Operaciones preliminares antes del uso
- Introducir el tubo flexible en la boca del aspirador hasta el bloqueo del mismo.
Controlar que el anillo de guarnición esté en la justa posición
- Introducir los accesorios necesarios para el uso deseado
2)Transporte
- Para evitar crear daños al aparato durante el transporte en coche o cambión, el aspirador tiene que ser colocado en el
correspondiente embalaje
MANUTENCION Y LIMPIEZA
Atención: quitar siempre el enchufe de la corriente antes de efectuar cualquier operación de manutención en el aparato.
NORMALES OPERACIONES DE MANUTENCION
- Limpiar el aspirador en el exterior y en el interior
- Limpiar la guarnición que se encuentra en la tapadera de la cabeza
- Controlar los tubos y el cable eléctrico
Si hay una reducción de aspiración
- Controlar el filtro
IMPORTANTE: SI SE LAVA EL FILTRO MICROWEB CON AGUA, ASEGURARSE QUE ESTE COMPLETAMENTE
SECO ANTES DE INTRODUCIRLO NUEVAMENTE EN EL ASPIRADOR
DEFECTOS QUE PUDEN VERIFICARSE EN EL ASPIRADOR
DEFECTO
CAUSA
REMEDIO
El motor no arranca
No llega corriente
Controlar fusible, enchufe, cable elètrico
La aspiraciòn disminuye lentamente
Filtro, escobilla, tubo aspiraciòn obstruito
Controlar la aspiraciòn
La aspiraciòn disminuye rapidamente
El filtro de papel o el deposito estàn llenos
Sustituir filtro, vaciar el depòsito
El polvo sale cuando se aspira
Filtro incorrecto o defectuoso
Controlar anillo filtro, sustituir filtro
GARANTÍA
Los términos y condiciones comerciales generales de Ing.O.Fiorentini S.p.A.
El fabricante no se hace responsable de los daños derivados de modificaciones no autorizadas en el aparato, del uso de cepillos y
accesorios inadecuados y de un uso diferente del aparato.

16
ING. O. FIORENTINI S.P.A.
MODALIDAD DE APLICACIÓN
Con el fin de establecer las causas de las anomalías y poder aplicar la garantía, es indispensable que los componentes
defectuosos se envíen a FIORENTINI. Los trabajos de reparación o sustitución en garantía serán, según considere
FIORENTINI, efectuados en su taller, por terceros o bien en el mismo lugar de uso. Para los trabajos efectuados en el mismo
lugar de uso corren a cargo del cliente las fuentes de energía, los equipos extraordinarios, el personal auxiliar y los gastos de
viaje, comida y alojamiento del personal de FIORENTINI.
Los componentes reconocidos en la garantía se entregan con portes pagados; los sustituidos son propiedad de FIORENTINI.
EXCLUSIONES
Se excluyen de la garantía los materiales y los componentes sujetos a desgaste normal, y aquellos de los cuales no es posible
determinar a priori la duración.
DEVOLUCIÓN DEL MATERIAL
Antes de efectuar el envío de las partes de las que se requiere la sustitución o la reparación en garantía, es necesario obtener la
aprobación escrita por parte del Departamento de Asistencia Técnica de FIORENTINI.
Los componentes defectuosos deben embalarse correctamente, para evitar daños durante el transporte, y enviarse con portes
pagados y:
número de matrícula indicado en la tarjeta de identificación de la máquina;
número de código y posición del componente indicado en la lista de las partes de recambio;
descripción detallada del defecto y del modo en el que se ha producido.
- Con referencia a los componentes defectuosos électricos y electrónicos, se ruega enviarlos separadamente de los otros
componentes para permitir la subdivisión de los sobrescontenentes substancias peligrosas y para facilitar el reciclaje
de los materiales “RAEE” como previsto por la directiva2002/96/CEE para materiales électricos.

17
ING. O. FIORENTINI S.P.A.

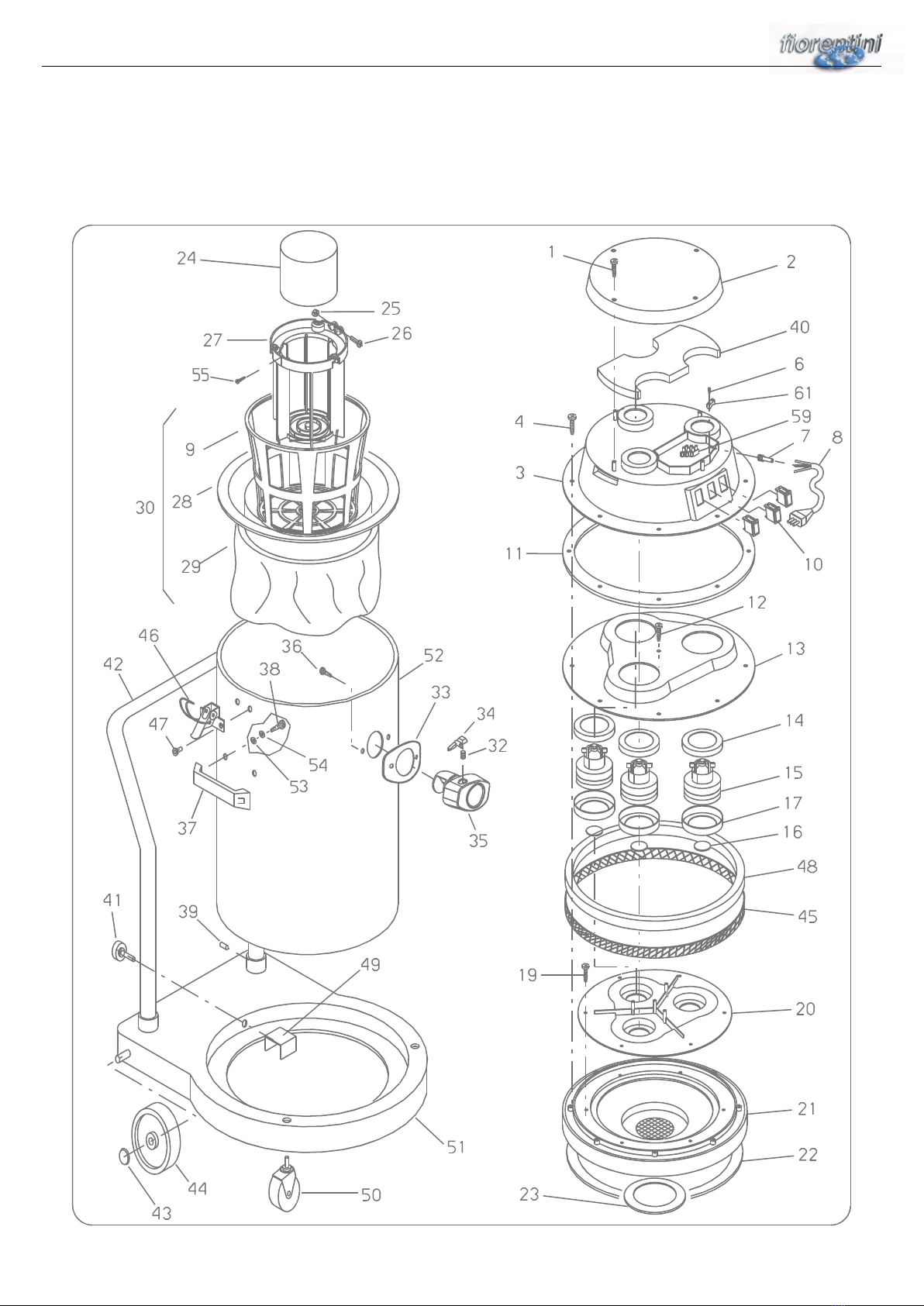

PARTI DI RICAMBIO - SPARE PARTS - PIECES DETACHEES - ERSATZTEILE

18
ING. O. FIORENTINI S.P.A.
N.Posit Code Qta Descrizione Description Description Bezeichnung
----------------------------------------------------------------------------------------------------------------
F54.A.01 VA323 4 VITE FIL.RAP.5x16 TC S/PUNTA SCREW VIS SCHRAUBE
F54.A.02 CZ004* 1 COPERCHIO COVER COUVERCLE DECKEL
F54.A.03 CU003* 1 CALOTTA COPRI MOTORE D.420 3 FORI COVER MOTOR CALOTTE MOTORKAPPE
F54.A.04 VA326 8 VITE FIL.RAP.5x25 TC S/PUNTA SCREW VIS SCHRAUBE
F54.A.06 VA265 2 VITE AUTOFIL.TC CROCE 3,5x22 SCREW VIS SCHRAUBE
F54.A.07 PY309 1 PASSACAVO IN GOMMA NERA BLACK RUBBER FAIRLEAD PASSECABLE NOIR KABELDURCHGANG
F54.A.08 PY999* 1 CAVO ELETTRICO ELECTRIC CABLE CABLE ELECTRIQUE ELEKTR. KABEL
F54.A.09 CL044 1 CESTELLO TENDIFILTRO CAGE-SHUT OFF PANIER KASTEN
F54.A.10 IN010 3 INTERRUTTORE ON/OFF SWITCH INTERRUPTEUR SCHALTER
F54.A.11 FO001 1 MAT. POLIESTIC POLIESTIC MAT. MAT. POLIESTIC POL. KUNSTSTOFF
F54.A.12 VA326 4 VITE FIL.RAP.5x25 TC S/PUNTA SCREW VIS SCHRAUBE
F54.A.13 DF010 1 DISCO FERMA MOTORE D.420 3 FORI DISC DISQUE SCHEIBE
F54.A.14 GR102 3 GUARNIZIONE A L 145x3.5 GASKET JOINT DITHTUNG
F54.A.15 MO999* 3 MOTORE ASPIRAZIONE SUCTION MOTOR MOTEUR ASPIRATION ANSAUGMOTOR
F54.A.16 TO004 3 VALVOLA MOTORE MOTOR VALVE SOUPAPE MOTORVENTIL
F54.A.17 GR102 3 GUARNIZIONE A L 145x3.5 GASKET JOINT DITHTUNG
F54.A.19 VA322 6 VITE FIL.RAP.5x13 TC S/PUNTA SCREW VIS SCHRAUBE
F54.A.20 DF005 1 DISCO PORTA MOTORI D.420 ADAPTER LOWER DISQUE SCHEIBE
F54.A.21 CB004* 1 CALOTTA BASE D.420 CAP BASE D.420 CALOTTE KAPPE
F54.A.22 GO010 1 GUARNIZIONE CALOTTA BASE D.420 DOME GASKET GARNITURE KAPPEDICHTUNG
F54.A.23 GO009 1 GUARNIZIONE GALLEGGIANTE GASKET-SHUT OF CAM GARNITURE SCHWIMMERDICHTUNG
F54.A.24 GE003 1 GALLEGGIANTE CAN-SHUT OFF FLOTTEUR SCHWIMMER
F54.A.25 DD203 1 DADO M5 UNI 5588/65 NUT ECROU MUTTER
F54.A.26 VC218 1 VITE CILIN.CROCE M5x45 SCREW M5x45 VIS SCHRAUBE
F54.A.27 CL043 1 CESTELLO CAGE-SHUT OFF PANIER KASTEN
F54.A.28 AN004 1 ANELLO FILTRO D.420 FILTER RING D.420 BAGUE FILTRE FILTERRING
F54.A.29 SF009 1 SACCO FILTRO h=360 FILTER BAG SAC FILTRE FILTERBEUTEL
F54.A.30 KF106 1 ASSEMBLAGGIO FILTRO D.420x360 FILTER BAG ASSEMBLY ASSEMBL. FILTRE FILTERZUSAMMENBAU
F54.A.32 ML137 1 MOLLA SPRING RESSORT FEDER
F54.A.33 GO044 1 GUARNIZIONE GASKET-TANK INTAKE GARNITURE STUTZENDICHTUNG
F54.A.34 SE004 1 SALTERELLO DISCONNECT PIN ASSEMB SAUTEUR FALLKLINKE
F54.A.35 BC007 1 BOCCHETTONE D.40 ADAPTOR-TANK INTAKE GOULOTTE STUTZEN
F54.A.36 VA424 2 VITE AUTOFILETTANTE 4.8x19 INOX SCREW VIS SCHRAUBE
F54.A.37 GG002 2 MANIGLIA IN PLASTICA PLASTIC HANDLE POIGNEE KUNSTSTOFFGRIFF
F54.A.38 VA433 4 VITE AUTOFIL.FIL.RAP.5,5x16 INOX SCREW VIS SCHRAUBE
F54.A.39 VG021 4 GRANO M6x10 UNI 5927/67 DOWEL GRAIN DUEBEL
F54.A.40 FO006 1 MAT. POLIESTIC POLIESTIC MAT. MAT. POLIESTIC POL. KUNSTSTOFF
F54.A.41 VP022 1 POMELLO M8x30 A 6 LOBI KNOB POMMEAU KUGELGRIFF
F54.A.42 MR008 1 MANICO NERO TRUCK HANDLE POIGNEE GRIFF
F54.A.43 CF001 2 CUFFIA BLOCCA RUOTE WHEEL LOCK. CASING PROTECTEUR RADAERSPERREKASTEN
F54.A.44 RT022 2 RUOTA FISSA WHEEL ROUE RAD
F54.A.45 FO002 1 RETINA IN ALLUMINIO ALLUMINIUM NET FILET NETZ
F54.A.46 CC004 2 GANCIO ZINGATO GALVANIZED HOOK CROCHET ZINGUE VERZINKTER HAKEN
F54.A.47 RV001 4 RIVETTO 4,8x7 TESTA OVALE RIVET RIVET NIET
F54.A.48 FO003 1 MAT. POLIESTIC POLIESTIC MAT. MAT. POLIESTIC POL. KUNSTSTOFF
F54.A.49 PI009 1 STAFFA A U CARRELLO IN ALLUMINIO U BRACKET SUPPORT U-BUEGEL
F54.A.50 RT023 2 RUOTA PIVOTTANTE CASTER WHEEL ROUE RAD
F54.A.51 BR012 1 CARRELLO ALLUMINIO D.420 ALUMINIUM TROLLEY D. CHARIOT ALU-WAGEN
F54.A.52 CN042 1 FUSTO INOX D.420x600 INOX TANK D.420x600 CUVE INOX SCHAFT
F54.A.53 GO007 4 GUARNIZIONE VITE SCREW GASKET GARNITURE SCHRAUBENDICHTUNG
F54.A.54 RO503 4 RONDELLA SLARGATA 6x24 INOX WASHER RONDELLE SCHEIBE
F54.A.55 VA2672 VITE AUTOFILETTENTE 3.5x9.5 SCREW VIS SCHRAUBE
F54.A.59 PY182 1 MORSETTIERA MAMMUT A 3 POLI PA44 TERMINAL BOARD BORNIER KLEMMENBRETT
F54.A.61 PY252 1 FERMACAVO IN PLASTICA GRANDE U BOLT BARRETTE BUEGELBOLZEN

19
ING. O. FIORENTINI S.P.A.
KIT ACCESSORI - KIT ACCESSORIES - KIT ACCESSOIRES - ZUBEHÖR KIT
N.Posit Code Qta. Descrizione Description Description Bezeichnung
----------------------------------------------------------------------------------------------------------------
K61.01 EE004N 1 MANICOTTO GIREVOLE D.40 ROTATING SLEEVE MANCHON SCHLAUCH,SCHWARZ
K61.02 FF002N 1 TUBO FLESSIBILE D.40 DA 2.5 mt FLEX. PIPE D.40 TUYAU FLEXIBLE SCHLAUCH,SCHWARZ
K61.03 EE005N 1 MANICOTTO D.40 SLEEVE MANCHON SCHLAUCH,SCHWARZ
K61.04 HH002 1 TUBO RIGIDO D.40 (2 pezzi) NOT FLEXIBLE PIPE TUYAU ROHR
K61.05 RV003 1 RIVETTO 3.8x9 RIVET RIVET NIET
K61.06 SE001 1 SALTERELLO PAWL SAUTEUR FALLKLINKE
K61.07 EE006 1 MANICOTTO IN ALLUMINIO D.40 ALUMINIUM SLEEVE MANCHON ALU-SCHLAUCH
K61.08 KS002 1 ASSEMBL. SPAZZOLA POLVERE D.40 DUST FLOOR BRUSH ASS. BROSSE POUSSIERE BUERSTENZUSAMMENBAU
K61.09 BA002 1 BOCCHETTA ASPIRANTE D.40 SUCTION MOUTH D.40 SUCEUR SAUDUESE
K61.10 CQ002 1 CORPO SPAZZOLA POLVERE/MOQUETTE BRUSH BODY CORPS BROSSE BUERSTENKOERPER
K61.11 RF001 1 REFIL SPAZZOLA POLVERE DUST BRUSH PLATE REFIL REFIL
K61.12 PI004 2 PIASTRINA SPAZZOLA POLVERE DUST BRUSH PLATE CLAQUE PLATTE
K61.13 VA222 2 VITE AUTOFIL. 4.8x13 SCREW VIS SCHRAUBE
K61.14 BA002 1 BOCCHETTA ASPIRANTE D.40 SUCTION MOUTH D.40 SUCEUR SAUDUESE
K61.15 LA013 2 MONOLAMA BRUSH SINGLE-BLEDE MONO LAME BUERSTENEINZELMESSER
K61.16 LI001 2 LISTELLO BRUSH STRIP LIQUID LARDON BUERSTENLEISTE
K61.18 VA222 2 VITE AUTOFIL. 4.8x13 SCREW VIS SCHRAUBE
K61.19 CQ001 1 CORPO SPAZZOLA LIQUIDI BRUSH BODY CORPS BROSSE BUERSTENKOERPER
K61.20 VA221 10 VITE AUTOFIL. 4.8x9.5 SCREW VIS SCHRAUBE
K61.21 KS003 1 ASSEMBL. SPAZZOLA LIQUIDI D.40 BRUSH ASSY LIQUID ASSEM. BROSSE BUERSTENZUSAMMENBAU
K61.22 LL002N 1 LANCIA PIATTA D.40 FLAT LANCE D.40 SUCEUR PLAT D.40 FLACHLANZE
K61.23 ZZ061N 1 PENNELLO D.40 BRUSH BROSSE PINSEL
K61.24 AD001N 1 ADATTATORE D.40 ADAPTATOR D.40 ADAPTATOR D.40 PASSTUECK
K61.25 HH003 1 TUBO DI PROLUNGA D.40 l=500mm EXTENSION PIPE TUYAU RALLONGE VERLANGERUNGSROHR
K61.26 KS004 1 SPAZZOLA MOQUETTE D.40 CARPET BRUSH REFIL BROSSE MOQUETTE TEPPICHBODENDUERSTE
K61.27 BA002 1 BOCCHETTA ASPIRANTE D.40 SUCTION MOUTH D.40 SUCEUR SAUDUESE
K61.28 CQ002 1 CORPO SPAZZOLA POLVERE/MOQUETTE BRUSH BODY CORPS BROSSE BUERSTENKOERPER
K61.29 CQ003 1 CORPO SPAZZOLA MOQUETTE BRUSH BODY CORPS BROSSE BUERSTENKOERPER
K61.30 RF002 1 REFIL MOQUETTE CARPET BRUSH REFIL REFIL REFIL
K61.31 VA323 2 VITE AUTOFIL. 5x16 SCREW VIS SCHRAUBE
K61.32 ZZ081 1 SPAZZOLA OVALE D.40 OVAL BRUSH D.40 BROSSE BUERSTE
K61.33 KC001 1 ASSEMBLAGGIO DOPPIA CURVA D.40 DOUBLE BEND ASSY ASS. DOUBLE COURBE DOPPELBOGENZUSAMMENBAU
K61.34 KT003N 1 ASSEMBLAGGIO TUBO FLEX. D.40 FLEX. PIPE ASSY ASS. TUYAU FLEX SCHLAUCHZUS

20
ING. O. FIORENTINI S.P.A.
CARATTERISTICHE TECNICHE/TECNICAL CHARACTERISTIC/CARACTERISTIQUE
TECHNIQUES/TECHNISCHE EIGENSCHAFTEN/ CARACTERISTICAS TECNICAS
POTENZA / POWER / PUISSANCE / POTENCIA / LEISTUNG
3000 W
VOLTAGGIO/VOLTAGE/VOLTAGE/SPANNUNG/VOLTAJE
230 V
PORTATA D’ARIA / AIR FLOW / VOLUME ASPIRÉ / FLUJO DE AIRE / LUFTFÖRDERMENGE
177 l/s
DEPRESSIONE / DEPRESSION / DÉPRESSION / DEPRESION / UNTERDRUCK
240 mbar
CLASSE DI PROTEZIONE / PROTECTION CLASS / CLASSE D’ISOLATION / TIPO DE PROTECCION /
SCHUTZKLASSE
1
PESO / WEIGHT / POIDS / PESO / BRUTTOGEWICHT
27 Kg
DIAMETRO ACCESSORI / DIAMETER OF ACCESSORIES / DIAMÉTRE DES ACCÉSSOIRES /
DIAMETRO DE LOS ACCESORIOS / DURCHMESSER DER ZUBEHÖRTEILE
40 mm
LUNGHEZZA CAVO / LENGTH OF CORDS / LONGUER DE CABLE / LONGITUD DE LOS CABLES /
KABELLÄNGE
7 mt
RUMOROSITA’ / DECIBEL / NIVEAU SONORE / RUMOR / LÄRM d=1m h=1,60m
81 Db
Ing. O. FIORENTINI s.p.a.
Sede e Stabilimenti: 50030 PIANCALDOLI –V.Piancaldoli, 1896 (Firenze) - Tel.[phone] - Fax [phone]
50030 PIETRAMALA - Via del Molino (Firenze) - Tel. [phone] –Fax [phone]
40024 CASTEL SAN PIETRO TERME - (Bo) - Via Ca’ Bianca 231C – Tel. [phone] –Fax [phone]
Filiale: 00012 Guidonia Montecelio –RM –V. Bruno Pontecorvo,20 Tel.[phone]-378827 - Fax [phone]
Filiale: 20132 MILANO - Via Palmanova, 211/A - Tel.[phone] - Fax [phone]
E-mail: [e-mail] - www.ingfiorentinispa.it
