FITFIU FITNESS BELI-90 User manual

ES
FR
IT
EN
DE
Manual usuario
Manuel d’instructions
Manuale dell’utente
Instruction manual
Betriebsanleitung
beli-90

3
BELI-90
ES
ÍNDICE
INTRODUCCIÓN 3
PRECAUCIONES DE USO 3
DESCRIPCIÓN DEL PRODUCTO 4
MONTAJE 5
ANTES DE LA UTILIZACIÓN DEL PRODUCTO 9
UTILIZACIÓN DEL PRODUCTO 10
MANTENIMIENTO 11
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS 12
TRANSPORTE 12
ELIMINACIÓN / RECICLAJE 13
GARANTÍA 13
DECLARACIÓN DE CONFORMIDAD (CE) 14
INTRODUCCIÓN
Gracias por su confianza al haber elegido un producto de la marca FITFIU.
Tanto si es principiante como deportista aficionado, FITFIU será su aliado para mantenerse en forma o desarrollar
su condición física. Realizar ejercicio ofrece múltiples beneficios y la posibilidad de hacerlo diariamente será más
accesible gracias a la comodidad que ofrece el producto de entrenar en casa.
Este producto es un aparato de entrenamiento de nueva generación. Gracias a su diseño ergonómico, esta
bicicleta asegura una correcta posición durante el pedaleo. Este producto cuenta con una resistencia magnética
que proporciona un pedaleo cómodo, suave y silencioso. Las bicicleta estática es una excelente manera de realizar
una actividad cardiovascular completa, donde podrá regular la intensidad del ejercicio de manera fácil, y que a la vez
minimiza el impacto o sobrecarga sobre sus tobillos y rodillas. De esta manera, permite la mejora de la condición física,
el rendimiento y la quema de calorías (indispensable para perder peso en asociación con un régimen) sin riesgo de
lesiones. Además, nos permite tonificar las piernas, los glúteos y la parte baja de las abdominales.
Esperamos que disfrute con el entrenamiento y que este producto FITFIU satisfaga plenamente sus expectativas.
PRECAUCIONES DE USO
Antes de cualquier utilización, leatodas las precauciones de uso así como las instrucciones de este manual. Consérvelo
para consultarlo en el futuro y si vende esta máquina recuerde entregar este manual al nuevo propietario.
•Consulte a un médico para comprobar su estado de salud, sobre todo en el caso de las personas mayores de 35
años y las que hayan tenido problemas de salud anteriormente.
•Este aparato no está previsto para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales
o mentales reducidas, o personas sin experiencia ni conocimientos, salvo vigilancia o previo instrucción de parte
de una persona responsable de su seguridad.
•Este aparato está destinado al uso doméstico.
•Sólo puede utilizar el aparato una persona cada vez. El peso máximo del usuario es de 100Kg
•Utilice prendas y calzado apropiado para realizar ejercicio. No utilice ropa holgada que pueda engancharse con
alguna parte del producto.
•Asegúrese de realizar ejercicios de precalentamiento antes de la actividad física para evitar lesiones musculares
y de llevar a cabo una rutina de relajación tras el ejercicio.
•Se advierte a las personas que tengan implantado un marcapasos, un desfibrilador o cualquier otro dispositivo
electrónico que el uso de este sensor de pulsaciones corre por su cuenta y riesgo.

4
•No se recomienda a las embarazadas utilizar sensores de pulsaciones.
•Los sistemas que calculan la frecuencia cardíaca no siempre son exactos en sus mediciones. Un esfuerzo excesivo
puede provocarheridas graves, incluso mortales. Si sientevértigo, náuseas, doloren el pecho o cualquier otro síntoma
anómalo, interrumpa inmediatamente el ejercicio y consulte a su médico antes de proseguir con el entrenamiento.
•El aparato debe colocarse en una superficie estable, plana y horizontal. No coloque el producto en lugares
húmedos o mojados.
•No utilice el producto al aire libre.
•Mantenga los pies y las manos alejados de las piezas en movimiento.
•No realice ningún ajuste o mantenimiento que no estén especificados en este manual. Si tiene alguna incidencia
con el aparato, contacte con nuestro servicio técnico.
•Sustituya inmediatamente todas las piezas desgastadas o defectuosas.
•No utilice accesorios no recomendados por el fabricante.
•Es responsabilidad del propietario asegurarse de informar atodo usuario del producto sobre las precauciones de empleo.
NOTA: Ante una utilización incorrecta, FITFIU se exime de toda responsabilidad con respecto a
los daños materiales y corporales.
1. Manillar
2. Pomos nivel altura del manillar
3. Panel de control (display LCD)
4. Regulador de esfuerzo
5. Disco inercia
6. Niveladores
7. Pedal
8. Ruedas de trasnporte
DESCRIPCIÓN DEL PRODUCTO
DESCRIPCIÓN DETALLADA DEL PRODUCTO
1
2
4
3
8
5
7
6

5
BELI-90
ES
CARACTERÍSTICAS TÉCNICAS
MONTAJE
PASO 1:
1. Instale las bases cilíndricas (2) para la parte delantera y (3) para la parte trasera, al bastidor principal (1), con
los pernos M10X57 (46) y dos tuercas M10 (47).
NOTA: La base delantera (2) tiene ruedas para mover su bicicleta elíptica fácilmente.
Bicicleta Elíptica
Modelo BELI-90
Disco inercia 5Kg
Peso máximo de usuario 100Kg
Peso del producto 25Kg
Funciones Tiempo - Velocidad - Distancia - Calorías
Niveles de esfuerzo 8 niveles

6
PASO 2:
1. Inserte el eje de la barra de acoplamiento (12A) a través de la barra de acoplamiento del manillar derecho (4)
e izquierdo (5) y del bastidor principal. A continuación ponga la arandela en forma de D (49) y la arandela de
resorte (52) en ambos lados y apriete el tornillo de la bisagra (57).
NOTA: La barra de acoplamiento es distinta para el manillar derecho (4) e izquierdo (5). La barra
de acoplamiento esta en el lado correcto correcto cuando el tubo horizontal soldado mira hacia
la parte trasera de la máquina.
2. Inserte un perno del pedal (12BR y 12BL) a través del tubo del pedal para el lado derecho (6R) y para el lado
izquierdo (6L). Fije el perno del pedal al cigüeñal (27), que ya está instalado dentro del marco principal, use
vaselina para reducir la fricción cuando sea necesario. Asegure el perno del pedal, en la parte interna del
cigueñal, con una arandela de resorte de 1/2 (51) una tuerca de 1/2” (48R y 48L) y una tapa (65).
3. Apriete las tapas (66) con las tuercas (46) y los pernos (56) en la parte delantera de los tubos de los pedales
(6L y 6R).
PASO 3:
1. Fije el pedal (11) al tubo del pedal (6L y 6R). Utilice cuatro tornillos M10X45 (44) y cuatro tuercas M10 (45).

7
BELI-90
ES

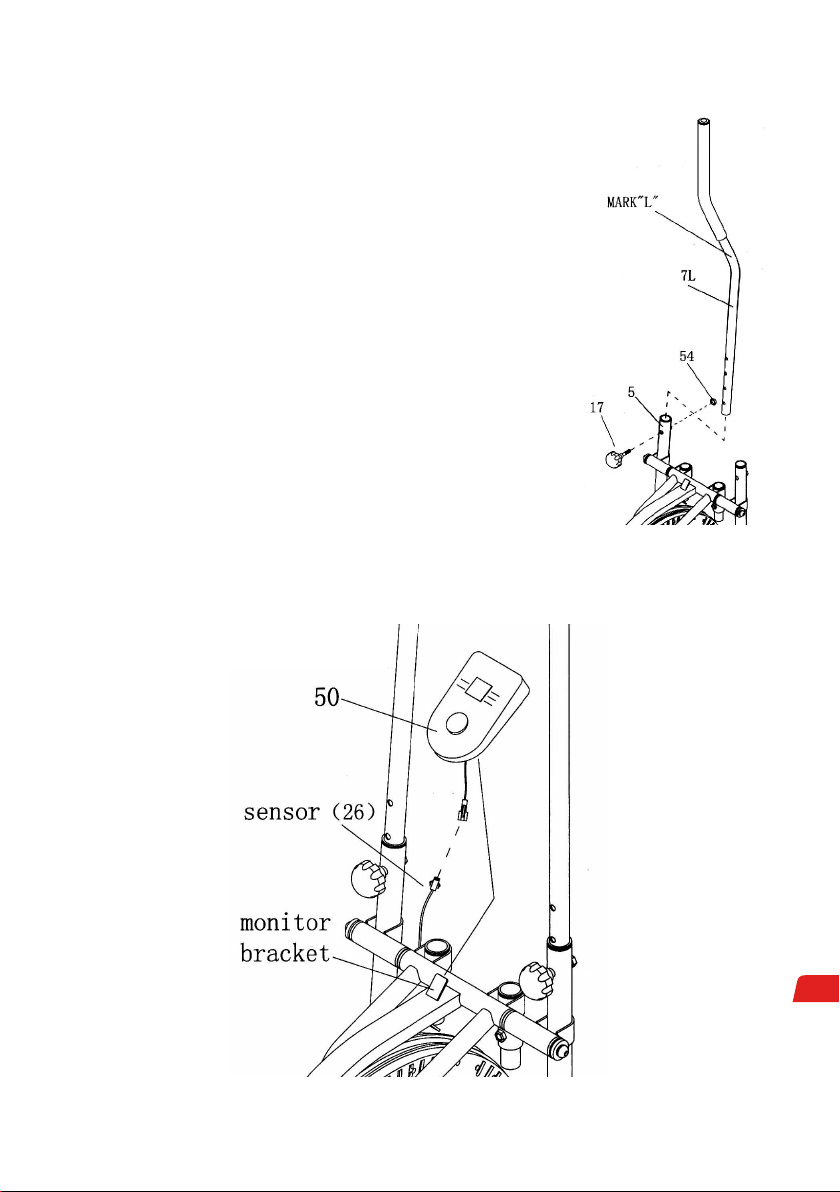

PASO 4:
El manillar (7L y /R) puede cambiarse entre el modo de acción dual y el modo fijo.
Para instalar el manillar en el modo dual:
1. Fije el manillar a los barrotes superiores (5). Seleccione un ajuste de altura
que sea cómodo para el usuario y asegúrese de que ambos manillares
estén ajustados a la misma altura.
2. Fije el manillar con la perilla de bloqueo (17) y la tuerca (54).
Para instalar el manillar en el modo fijo:
1. Sitúe el manillar entre las barras de acoplamiento del bastidor principal.
PASO 5:
1. Conecte el cable del sensor (26) con el cable del display (50). A continuación, introduzca el display (50) en la
placa del bastidor principal (1).

8
AJUSTE DE LA RESISTENCIA
El montaje de su bicicleta elíptica ya está completo. Al utilizar la máquina por primera vez, debe ajustar la tensión al
nivel deseado antes de comenzar cualquier entrenamiento. Al iniciar el ejercicio, simplemente utilice el regulador de
esfuerzo o tensión. El nivel de tensión se puede manipular para cambiar la potencia de la tensión. Si gira el pomo en
sentido horario, la tensión es más fuerte. Si el pomo gira en sentido antihorario, la potencia de la tensión es menor.
Para más ajustes, puede aflojar o apretar el cinturón de fricción atándolo de nuevo.
Primero gire la perilla de tensión hasta el ajuste más flojo. A continuación, vuelva a atar la correa en la hebilla en el
marco principal, justo debajo de la viga plana en el centro superior. Cuanta más longitud permita que la correa de
fricción se envuelva alrededor de la rueda, menos fricción producirá. Vuelva a ajustar la perilla de tensión después de
terminar de reajustar las correas.
MOVIMIENTO REVERSIBLE
¡Recuerde, su bicicleta elíptica tiene un movimiento REVERSIBLE!
El pedaleo hacia adelante ejercita los cuádriceps (los músculos de los muslos delanteros), mientras que el pedaleo
hacia atrás ejercita a los tendones de las piernas (los músculos de los muslos traseros).
Aproveche de ello para hacer su entrenamiento menos cansado y más divertido.
Cuanto más apretada está
la cinta
de fricción alrededor
del ventilador de la rueda,
más le costará pedalear
(más tensión).
Hebilla de la cinta de fricción
(debajo de la barra central)
Botón para
el ajuste de
tensión
Cinta de
fricción

9
BELI-90
ES
ANTES DE LA UTILIZACIÓN DEL PRODUCTO
AJUSTES
NIVELACIÓN DE LA BICICLETA: Debe bajarse de la bicicleta elíptica para proceder a la nivelación del producto.
Gire los niveladores hasta suprimir la inestabilidad.
AJUSTE DE LA ALTURA DEL MANILLAR EXTERIOR: Para ajustar la altura del manillar gire la rosca de
ajuste para aflojarla, mueva el manillar hasta encontrar la altura deseada y gire la rosca de ajuste de nuevo en sentido
contrario para fijar la posición.
PRECALENTAMIENTO
Un programa de ejercicio exitoso consiste en ejercicios de precalentamiento, aeróbicos y de relajación. El precalentamiento
es una parte esencial del entrenamiento que deberá realizar cada vez que comience una actividad física ya que prepara el
cuerpo antes de ejercitarlo; calentando y estirando los músculos, incrementando las pulsaciones y la circulación y enviando
más oxigeno a los músculos. Cuando finalice la actividad, repita estos ejercicios para no tener dolores musculares. Sugerimos
los siguientes ejercicios de precalentamiento y relajación:
ESTIRE LOS MÚSULOS INTERNOS
Siéntese y junte las plantas de sus pies apuntando sus rodillas en direcciones opuestas.
Acerque sus pies lo más cerca que pueda a las ingles y lentamente presione las rodillas hacia
el suelo. Cuente hasta 15.
ESTIRE LOS TENDONES
Siéntese con su pierna derecha extendida. Coloque la planta de su otro pie en la parte
interna de su pierna derecha. Acérquese lo más que pueda a la punta de su pie. Cuente
hasta 15. Relaje y repita con la pierna izquierda extendida.
ROTE SU CUELLO
Rote la cabeza hacia la derecha sintiendo que la parte izquierda se estira. Luego, tire la cabeza hacia
atrás apuntando la barbilla hacia el techo dejando su boca abierta. Rote la cabeza hacia la izquierda y
finalmente dirija la barbilla hacia su pecho.
ELEVE SUS HOMBROS
Eleve su hombro derecho apuntando hacia su oreja. Haga lo mismo con su hombro izquierdo.
ESTIRE LAS PANTORRILLAS
Incline su cuerpo hacia la pared y apoye ambas manos. Coloque el pie derecho más adelante que el
izquierdo. Mantenga su pierna izquierda recta y estírela. Aguante unos minutos y repita hacia el otro
lado contando hasta 15.

10
INCLINESE A UN LADO
Coloque sus brazos al costado. Levántelos y estire su brazo derecho hacia el techo. Sienta que se estira.
Repita la acción con el brazo derecho.
TOQUE LA PUNTA DE SUS PIES
Inclínese hacia adelante y relaje su espalda y hombros. Estire sus manos hacia la
punta de sus pies. Trate de llegar lo más que pueda y cuente hasta 15.
UTILIZACIÓN DEL PRODUCTO
PANEL DE CONTROL
MODE:
La tecla le permite seleccionar una determinada función cuando lo desee.
Si usted selecciona “SCAN” la pantalla cambiará cada pocos segundos para
mostrar las diferentes funciones (Time, Speed, Distance, Calories).
AUTO ON/OFF:
Para ahorrar energía, el monitor se apagará automáticamente si no hay señal
de velocidad y si no se pulsa el botón pasados 2 minutos y borrará todos los
valores medidos automáticamente. El monitor se encenderá automáticamente
cuando comience el ejercicio o cuando se presione el botón.
FUNCIÓN:
- DISTANCE (Distancia): Muestra la distancia acumulada durante el ejercicio (0-99.99 Km).
- CALORIES (Calorías): Muestra las calorías consumidas durante el ejercicio (0-999.9 Kcal).
- SPEED (Velocidad): Muestra la velocidad actual (0.0-999.9 Km/h).
- TIME (Tiempo): Muestra el tiempo transcurrido durante el ejercicio (00:00-99:59 Min:Sec).
- SCAN: Cambia entre las diferentes funciones (Distance, Calories, Speed, Time).
PILAS:
Si se muestran valores erróneos en la pantalla, por favor cambie las pilas o vuélvalas a colocar. Este monitor necesita
2 pilas “AA”. Cambie las 2 pilas al mismo tiempo.
ENTRENAMIENTO
Los usuarios con falta de práctica deben empezar a entrenar a poca resistencia, sin forzar y haciendo descansos
en caso necesario. Vaya aumentando progresivamente la frecuencia y la duración de las sesiones. Ventile bien la
habitación en la que se encuentra.
MANTENIMIENTO Y CALENTAMIENTO: POCO ESFUERZO DURANTE 10 MINUTOS COMO MÍNIMO
Para realizar un trabajo de mantenimiento o reeducación, entrénese todos los días durante 10 minutos como mínimo.
Este tipo de ejercicio permite hacertrabajar los músculos y las articulaciones de forma suave y se puede utilizar como
calentamiento antes de realizar una actividad física más intensa. Para aumentar la tonicidad de las piernas, elija una
pendiente mayor y aumente el tiempo de ejercicio.

11
BELI-90
ES
ENTRENAMIENTOAERÓBICO PARAPERDER PESO: ESFUERZO INTENSO ENTRE 35Y 60 MINUTOS
Este tipo de entrenamiento permite quemar calorías de forma eficaz. Es inútil que se esfuerce por encima de sus
límites; la frecuencia (como mínimo 3 veces a la semana) y la duración de las sesiones (entre 35 y 60 minutos) son
los factores que permitirán obtener los mejores resultados. Haga ejercicio a una velocidad media (esfuerzo moderado
sin jadear). Para perder peso, además de practicar una actividad física regular, es indispensable seguir una dieta
alimentaria equilibrada.
ENTRENAMIENTO AERÓBICO DE RESISTENCIA: ESFUERZO INTENSO ENTRE 20 Y 40 MINUTOS
Este tipo de entrenamiento permite reforzar el músculo cardíaco y mejorar el trabajo respiratorio. Haga ejercicio al
menos 3 veces a la semana a un ritmo sostenido (respiración rápida). A medida que se va entrenando, el esfuerzo
intenso se puede mantener cada vez más tiempo y a mejor ritmo. El entrenamiento a un ritmo más forzado (trabajo
anaeróbico y trabajo en zona roja) queda reservado a los atletas porque requiere una preparación adaptada.
VUELTA A LA CALMA
Después de cada entrenamiento, camine durante unos minutos a baja velocidad para llevar el organismo progresivamente
al estado de reposo. Esta fase de vuelta a la calma garantiza el regreso al estado normal de los sistemas cardiovascular
y respiratorio, el flujo sanguíneo y los músculos. Esto permite eliminar los efectos negativos, como los ácidos lácticos,
cuya acumulación es una de las principales causas de los dolores musculares (calambres y agujetas).
ESTIRAMIENTOS
Estirarse después de realizar un esfuerzo físico permite reducir al mínimo la rigidez muscular por la acumulación de
ácidos lácticos y, además permite estimular la circulación sanguínea.
MANTENIMIENTO
La bicicleta viene ajustada y lubricada de fábrica. No se recomienda que el usuario intente realizar ninguna operación
en los componentes internos, para ello debe dirigirse al servicio técnico. Sin embargo, de tanto en tanto las superficies
exteriores pueden parecer sucias, siga las instrucciones que se indican para preservar su estado original.
•Las superficies metálicas deben limpiarse con un algodón suave o un trapo con un poco de cera para coches. No
use spray, aerosoles o bombas porque dejarán restos de cera en la superficie de la pantalla.
•De vez en cuando, la superficie de la pantalla tendrá marcas de dedos o polvo. El uso de químicos fuertes
estropeará su capa de protección y creará energía estática que estropeará los componentes. Esta superficie debe
limpiarse con preparados químicos especiales que se venden en tiendas de informática y que son especiales para
las superficies antiestáticas. Le recomendamos el uso de estos productos.
•La seguridad del equipo se mantiene si se revisa regularmente su estado, daños y desgaste.
•La bicicleta se debe desplazar y mover con cuidado para evitar lesiones.
•La parte del freno es la que se desgasta con más facilidad. Antes de usar la bicicleta verifique que el sistema de
freno funciona bien.
•Compruebe que los elementos de fijación están bien apretados.
•Inspeccione detenidamente las piezas más susceptibles de desgastarse.
•Reemplace de inmediato las piezas defectuosas.
•Mantenga el aparato fuera de servicio hasta su reparación.
•Por favor, compruebe que todas las etiquetas de seguridad están en buenas condiciones y que pueden leerse. Si
hay algunas que faltan o que están estropeadas, contacte con su distribuidor para pedir nuevas.

12
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS
NOTA: Si después de haber comprobado los ajustes y el aparato, no puede usar el producto, llame
al Servicio Técnico FITFIU.
TRANSPORTE
El producto puede ser movido de forma muy sencilla gracias a las ruedas incorporadas en su base.
Problema Solución
Cambiar las pilas
1. Para cambiar las pilas del ordenador, deslícelo desde el soporte, retire la cubierta de la pila
de la parte posterior de la consola y retire las pilas.
2. Sustituya las pilas por 2 pilas nuevas AA arriba especificadas.
3. Para finalizar, vuelva a colocar la cubierta en la consola y deslice el ordenador hacia atrás
en el soporte.
El equipo
no funciona
correctamente
1. Si el ordenador no funciona correctamente, compruebe si el cable del sensor del ordenador
está enchufado.
2. Si ha comprobado lo anterior y el equipo sigue sin funcionar, asegúrese de que las pilas
todavía funcionan y que están instaladas correctamente en el ordenador.
No hay
resistencia
1. Si no hay resistencia a la tensión, gire la perilla de ajuste de tensión a su nivel más bajo, y
luego vaya la hebilla de la cinta de fricción que se encuentra en la parte superior de la rueda
del ventilador por debajo de la barra central.
2. Afloje la correa de fricción, tire de ella a través de la hebilla hasta que pueda sentir cierta
resistencia en la cinta y a continuación, bloquéela de nuevo alrededor de la hebilla.
3. Ahora monte su bicicleta elíptica y haga girar los pedales.
4. Si entonces encuentra que está demasiado apretada, vuelva a la hebilla de la cinta de
fricción y aflójela ligeramente.

13
BELI-90
ES
ELIMINACIÓN / RECICLAJE
Cuando desee deshacerse de la máquina asegúrese de seguir la reglamentación local.
Proteja el medio ambiente. Deshágase del aparato de manera ecológica. No lo tire con la basura doméstica. Sus
componentes de plástico y de metal se pueden separar y reciclar.
Los materiales utilizados en el embalaje de la máquina son reciclables: por favor, tírelos en el contenedor adecuado.
GARANTÍA
Este producto tiene una garantía de 2 años a partir de la fecha de compra. La garantía cubre las averías y el mal
funcionamiento del aparato siempre y cuando sea utilizado de acuerdo a los usos indicados y según las instrucciones
del manual.
Para hacer valer la garantía, es necesario el comprobante de compra (ticket o factura) y el producto debe estar
completo y con todos sus accesorios.
La cláusula de garantía no cubre el deterioro producido por el desgaste, la falta de mantenimiento, negligencia, mal
montaje o un uso inapropiado (golpes, no respeto de los consejos para la alimentación eléctrica, almacenamiento,
condiciones de uso…).
También se excluyen de la garantía las consecuencias debidas al empleo de accesorios o de piezas de recambio no
originales o no adecuadas al montaje o modificación del aparato.

14
DECLARACIÓN DE CONFORMIDAD (CE)
Nosotros, PRAT INTERNATIONAL BRANDS S.L., propietaria de la marca FITFIU FITNESS, con sede en Calle Blanquers,
(parcela 7-8) Polígono Industrial de Valls 43800 - Valls, SPAIN, declaramos que la bicicleta elíptica BELI-90, a partir del
número de serie del año 2021 en adelante, son conformes con los requerimientos de las Directivas del Parlamento
Europeo y del Consejo aplicables:
•Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de
las legislaciones de los Estados miembros en materia de compatibilidad electromagnética (refundición).
El producto entregado coincide con el ejemplar que fue sometido al examen CE de tipo.
Valls, 4 de enero del 2021,
Albert Prat Asensio, CEO (Representante autorizado y responsable de la documentación técnica).

15
BELI-90
FR
INTRODUCTION
Nous vous remercions pour votre confiance en choisissant le produit FITFIU.
Même si vous êtes débutant comme sportif non professionnel, FITFIU vous aidera à garder la forme ou à développer
votre forme physique. Faire de l’exercice vous offre de multiples bénéfices et la possibilité de le faire tous les jours
sera plus accessible encore du fait de la commodité que cet appareil vous offre en pouvant vous entraîner chez vous.
La bicyclette elliptique a été conçue pour vous permettre de faire travailler tous les muscles de votre corps d’une
manière peu agressive et sans effets indésirables. Elle permet de vous faire travailler votre corps de haut en bas dans
un même exercice, vous faisant économiser du temps dans votre entraînement et vous fait travailler d’une manière
naturelle sans souffrance pourvos articulations. Il s’agit bien d’une excellente activité qui vous permet d’améliorervotre
capacité cardiovasculaire et respiratoire et en même temps vous permet de tonifiervotre corps. La bicyclette elliptique
est idéale pour perdre du poids et affiner votre silhouette si vous suivez une alimentation équilibrée.
Nous souhaitons que vous puissiez en tirer tous les profits et que ce produit FITFIU vous plaise.
PRÉCAUTIONS D’UTILISATION
Avant toute utilisation, veuillez lire les précautions ainsi que les instructions de ce manuel. Gardez ce manuel pour pouvoir le
consulter plustard sivous en avez besoin. Sivous vendez l’appareil, pensez à donner àvotre acheteurce manuel d’instructions.
•Consultez votre médecin afin de faire le point sur votre état de santé surtout si vous êtes une personne de plus
de 35 ans ou dans le cas où vous auriez eu des problèmes de santé dans le passé.
•Cet appareil n’est pas conçu pourson utilisation par des personnes (enfants inclus) avec des problèmes physiques,
sensoriels ou mentaux ou bien même par des individus sans expérience ou connaissance de ce type d’appareil,
sauf si vous comptez sur le conseil et l’assistance d’une personne se portant responsable de votre sécurité.
•Cet appareil a été prévu pour un usage domestique.
•Une seule personne à la fois peut utiliser cet appareil. Le poids maximum de l’utilisateur ne devra pas excéder 100kg
•Utilisez des vêtements et des chaussures adéquats afin de réaliser l’exercice correctement. N’utilisez pas de
vêtements trop amples pouvant s’accrocher sur une partie de l’appareil
•Assurez-vous de réaliser des exercices d’échauffement avant de commencer votre entraînement afin d’éviter
des lésions musculaires et pratiquez des exercices de relaxation après l’effort.
•Dans le cas où vous seriez porteur d’un stimulateur cardiaque, d’un défibrillateur ou de tout autre dispositif
électronique, l’usage de cet appareil court absolument à vos risques et périls.
•L’utilisation de senseurs de pulsations n’est pas recommandée aux femmes enceintes.
•Les systèmes qui calculent la fréquence cardiaque ne sont pas toujours absolument exacts. Un effort excessif
INDEX
INTRODUCTION 15
PRÉCAUTIONS D’UTILISATION 15
DESCRIPTION DU PRODUIT 16
MONTAGE 17
AVANT D´UTILISER CE PRODUIT 21
UTILISATION DU PRODUIT 22
ENTRETIEN 23
IDENTIFICATION ET SOLUTION DE PROBLÈMES 24
TRANSPORT 24
ÉLIMINATION / RECYCLAGE 25
GARANTIE 25
DÉCLARATION DE CONFORMITÉ (CE) 26

16
peut être source de problèmes graves, voire mortels. Si vous ressentez du vertige, des nausées, une douleur au
niveau de la poitrine ou tout autre signe anormal, arrêtez immédiatement l’exercice et consultez votre médecin
avant de poursuivre votre entraînement.
•L’appareil doit être placé sur une surface stable, plate et horizontale. Ne placez pas votre appareil dans des
endroits humides ou mouillés.
•N’utilisez pas cette machine à l’extérieur.
•Tenez vos pieds et vos mains loin des pièces en mouvement.
•Ne faites aucun ajustement ou entretien autre que celui strictement mentionné dans le manuel. Si vous avez un
quelconque problème avec le produit, contactez notre service technique.
•Remplacez immédiatement toute pièce usée ou en mauvais état.
•N’utilisez pas d’accessoires non recommandés par le fabricant.
•Il est de la responsabilité du propriétaire de s’assurer quetout utilisateur du produit en connaisse les précautions d’emploi.
NOTE: Dans le cas d’une utilisation incorrecte, FITFIU décline toute responsabilité par rapport à
tout dommage matériel ou corporel.
DESCRIPTION DU PRODUIT
DESCRIPTION DÉTAILLÉE DU PRODUIT
1. Guidon
2. Boutons de réglage de la hauteur du
guidon
3. Panneau de commande (écran LCD)
4. Régulateur de l’effort
5. Disque d’inertie
6. Niveleurs
7. Pédale
8. Roues de transport
1
2
4
3
8
5
7
6

17
BELI-90
FR
CARACTÉRISTIQUES TECHNIQUES
MONTAGE
ETAPE 1:
1. Installez les bases cylindriques (2) pour l’avant et (3) pour l’arrière, sur le cadre principal (1), avec les boulons
M10X57 (46) et deux écrous M10 (47).
NOTE: La base avant (2) est munie de roues pour déplacer facilement l’exerciseur elliptique.
Bicyclette elliptique
Modèle BELI-90
Disque d’inertie 5Kg
Poids max de l’utilisateur 100Kg
Poids du produit 25Kg
Fonctions Temps - Vitesse - Distance - Calories
Niveaux d’effort 8 niveaux

18
ETAPE 2:
1. Insérez l’axe de la charnière (12A) à travers la charnière du guidon droit (4) et gauche (5) et le cadre principal.
Placez ensuite la rondelle en D (49) et la rondelle élastique (52) des deux côtés et serrez le boulon de la
charnière (57).
NOTE: L’axe de la charnière est différent pour le guidon droit (4) et le guidon gauche (5). La barre
de charnière est du bon côté lorsque le tube horizontal soudé est orienté vers l’arrière de la
machine.
2. Insérez un boulon de pédale (12BR et 12BL) dans le tube de pédale pour le côté droit (6R) et pour le côté
gauche (6L). Fixez le boulon de la pédale sur le vilebrequin (27), qui est déjà installé à l’intérieur du cadre
principal, utilisez de la vaseline pour réduire les frottements si nécessaire. Fixez le boulon de la pédale, à
l’intérieur duvilebrequin, avec une rondelle élastique de 1/2” (51), un écrou de 1/2” (48R et 48L) et un bouchon
(65).
3. Serrez les bouchons (66) avec les écrous (46) et les boulons (56) à l’avant des tubes de pédale (6L et 6R).
ETAPE 3:
1. Fixez la pédale (11) sur le tube de la pédale (6L et 6R). Utilisez quatre vis M10X45 (44) et quatre écrous M10
(45).

19
BELI-90
FR
ETAPE 4:
Les guidons (7L et /R) peuvent être commutés entre le mode double action et le
mode fixe.
Pour installer le guidon en mode double
1. Fixez le guidon aux barres supérieures (5). Choisissez un réglage en
hauteur qui soit confortable pour l’utilisateur et assurez-vous que les
deux guidons sont réglés à la même hauteur.
2. Fixez le guidon avec le bouton de verrouillage (17) et l’écrou (54).
Pour installer le guidon en mode fixe
1. Placez le guidon entre les axes d’articulation du cadre principal.
ETAPE 5:
1. Connectez le câble du capteur (26) au câble d’affichage (50). Insérez ensuite l’écran (50) dans la plaque du
cadre principal (1).

20
RÉGLAGE DE RÉSISTANCE
L’assemblage devotre exerciseur elliptique est maintenant terminé. Lorsquevous utilisez l’appareil pour la première fois,
vous devez ajuster la tension au niveau souhaité avant de commencer tout entraînement. Lorsque vous commencez
l’exercice, utilisez simplement le régulateur de stress ou de tension. Le niveau de tension peut être manipulé pour
modifier la puissance de la tension. Si vous tournez le bouton dans le sens des aiguilles d’une montre, la tension est
plus forte. Si vous tournez le bouton dans le sens inverse des aiguilles d’une montre, la tension est plus faible.
Pour d’autres réglages, vous pouvez desserrer ou resserrer la courroie de frottement en l’attachant à nouveau.
Tournez d’abord le bouton de tension sur le réglage le plus faible. Ensuite, ré-attachez la ceinture à la boucle du cadre
principal, juste en dessous de la poutre plate au centre supérieur. Plus vous laissez la bande de frottement s’enrouler
autour de la roue, moins elle produira de frottement. Réajustez le bouton de tension une fois que vous avez fini de
réajuster les sangles.
MOUVEMENT RÉVERSIBLE
N’oubliez pas que votre exerciseur elliptique a un mouvement RÉVERSIBLE !
Le pédalage en marche avant exerce les quadriceps (muscles de la cuisse avant), tandis que le pédalage en marche
arrière exerce les tendons des jambes (muscles de la cuisse arrière).
Profitez-en pour rendre votre entraînement moins fatiguant et plus amusant.
Cuanto más apretada está
la cinta
de fricción alrededor
del ventilador de la rueda,
más le costará pedalear
(más tensión).
Boucle de la bande de frottement
(sous la barre centrale)
Bouton pour le
réglage de la
tension
Courroie de
frottement
