Bonn Germany Concept 2.2 User manual

1
HANDLEIDING
Bonn Germany
Concept 2.2
Belangrijk: Gebruikersgewicht niet boven 150 kg
Belangrijk: Lees alle instrukties zorgvuldig voor gebruik.
Bewaar deze gebruiksaanwijzing voor later gebruik.

2
Inhoudsopgave
3■Veiligheidsinstructie
4■Paklijst
5 ■Controlelijst voor montage
6~10 ■Montage
11 ■De roeier opbergen
12~14
■Computer bediening
15~18 ■Onderdelenlijst

3
Veiligheidsinstructie
Bedankt voor het kopen van ons product.. Alhoewel we veel aandacht aan dit product hebben
besteed bestaat altijd de mogelijkheid dat een deel beschadigd of defect raakt. In alle gevallen
zult u dit onderdeel op de lijsten terugvinden om een gerichte klacht te kunnen doorgeven.
Dit product is ontworpen voor thuisgebruik. Wij kunnen geen verantwoordelijkheid nemen en
garantie geven als product beroepsmatig wordt ingezet.
1. Lees de gebruiksaanwijzing en volg de instrukties voor u het apparaat gebruikt.
2. Controleerd u na montage of het apparaat in goede conditie is en allle bouten en
bevestigingen goed vastzitten.
3. Fitness apparatuur dient altijd op een vlakke vloer te worden geplaatst.
4. Geen wijzigingen aan het apparaat uitvoeren die de veiligheid in gevaar kunnnen brengen.
5. Het wordt aanbevolen te zorgen voor voldoende vrije ruimte rond het apparaat.
6. Houd kinderen en huisdieren uit de buurt als u het toestel gebruikt.
7. Draag altijd geschikte kleding en schoeisel tijdens gebruik en vermijd loshangende
kleding die tussen bewegende delen kan komen
8. Gebruikersgewicht mag niet hoger zijn dan 150 kg.

4

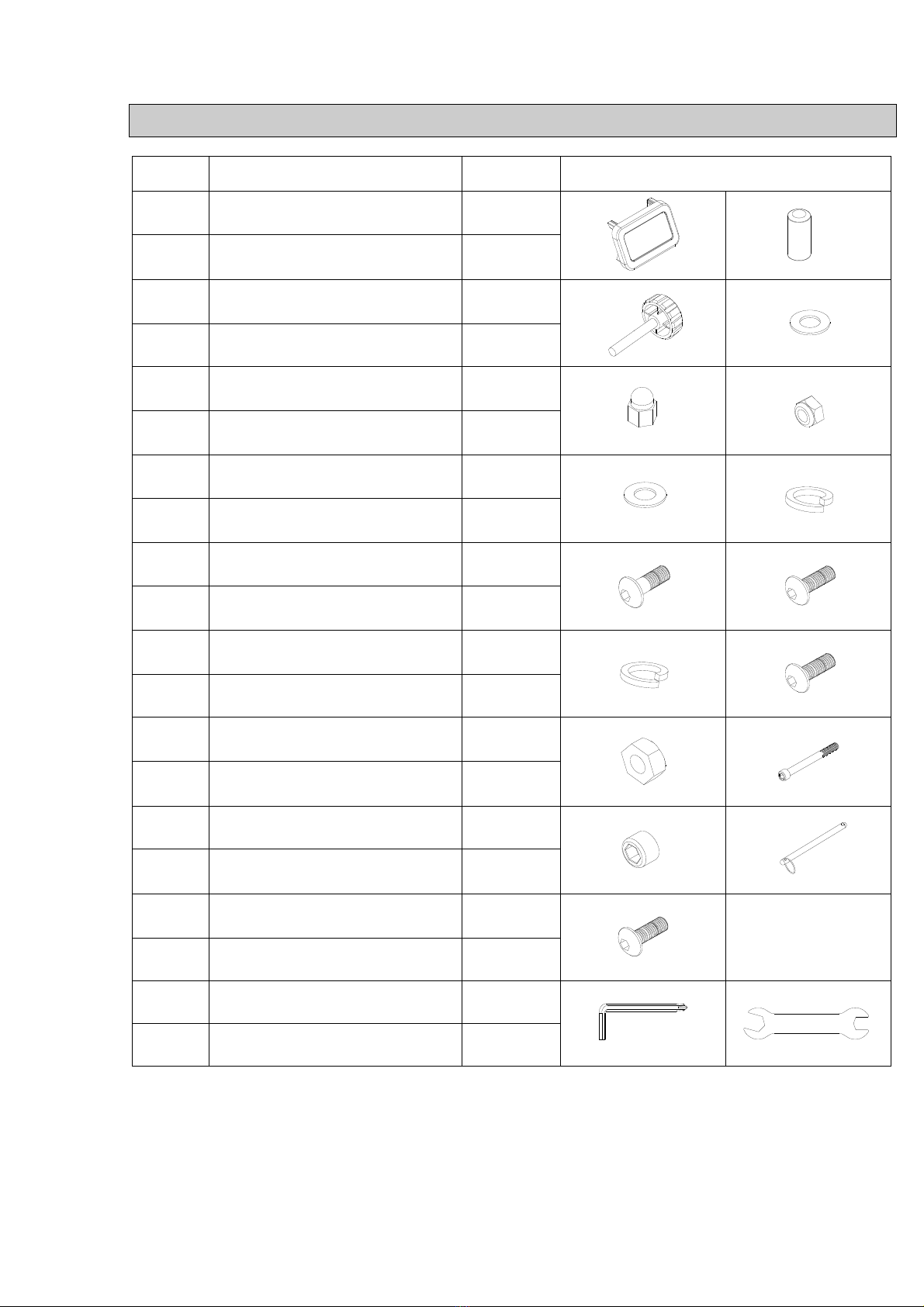

Nr. Omschrijving Aantal Afbeelding
21 Eindkap zittingrail 1
23 Opvulbus 1
24 Knop 1
26 Vulring M8 6
29 Dopmoer M10 4
76 Borgmoer M10 6
77 Vulring M10 12
104 Veerring M8 4
110 Inbusbout M8*25mm 2
107 M10X20 Inbusbout 2
114 Veerring M10 12
117 Inbusbout M8*15mm 4
122 Moer M8 1
123 Astandsbout M8*85mm 1
22 Eindstop zitting 2
138
Pin
1
111 M10X25 Inbusbout 6
Inbusleutel
1
Univeseel sleutel 1

Paklijst

5

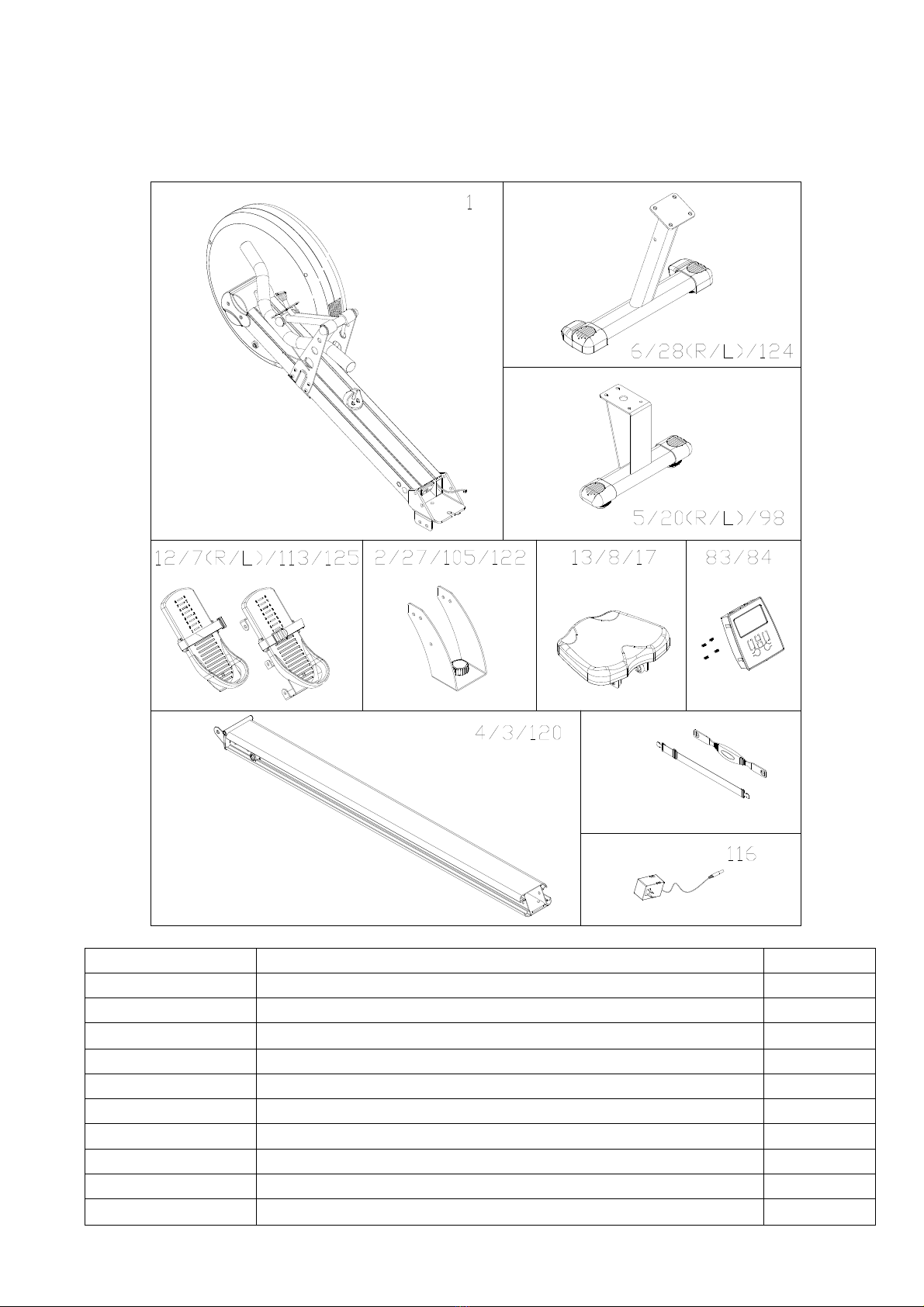

Controlelijst voor montage
Wireless chest belt set
Onderdeel NR. Omschrijving Aantal
1 Voorframe met lucht/magn. aandrijfsysteem 1
6/28(R/L)/124 Voorsteun met transportwielen en antislipsteunen 1
5/20(R(L)/98 Eindsteun met afdekkappenen stelpoten 1
12/7/113(R/L)/125 Voetplaat met voetpedaal en pedaal binders 1P
4/3/120 Zitrail met ingebouwde bewegigsteller 1
13/8/17 Zitting 1
84/83 Monitor met vier schroeven 1
2/105/122/27 U klem met buffer 1
Draadloze borstband (Optioneel) 1
116 Adaptor met kabel 1

6
Algemeen
Zorg dat alle verpakkingsdelen verwijdert worden alvorens u begint met de montage.
Het monteren van de roeier is eenvoudig als u deze handleiding stap voor stap doorloopt
De montage zal ongeveer 20-25 minuten in beslag nemen.
Stap 1
1) Snij de tyreps (82) Tussen de computersteun (9) los.
2) Snij de tyreps (82) Tussen het handvat (65) and en de computersteun (9) los.
3) Trek het handvat (65) uit de roeier en trek deze voorzichtich voorbij de
computersteun (9) zoals afgebeeld.
4) Monteer de frame klem (2) aan het hoofdframe (2) met de knop (105) & ringen
(26) aan het hoofdframe (1).
5) Plaats het hoofdframe op de voorsteun (6) met de transport wieltjes (28R/L)
gebruik voor de montage de vier inbusbouten (29), vier veerringen (114) en vier
platte ringen (77).
Montage

7
Stap 2
1) Plaats de drie bevestigingen “「” van de metalen voetplaat (7R) met
kunsstofsteun (12), vastzetstripst (113) tegen de 3 gaten in het frame (1) en
grondsteun (2) en bevestig ze met 3 inbusbouten (111), 3 veerringen (114), 3
vulringen (77) en 2 borgmoeren (76) per set.
2) Doe hetzelfde met de linkervoetplaat.

8

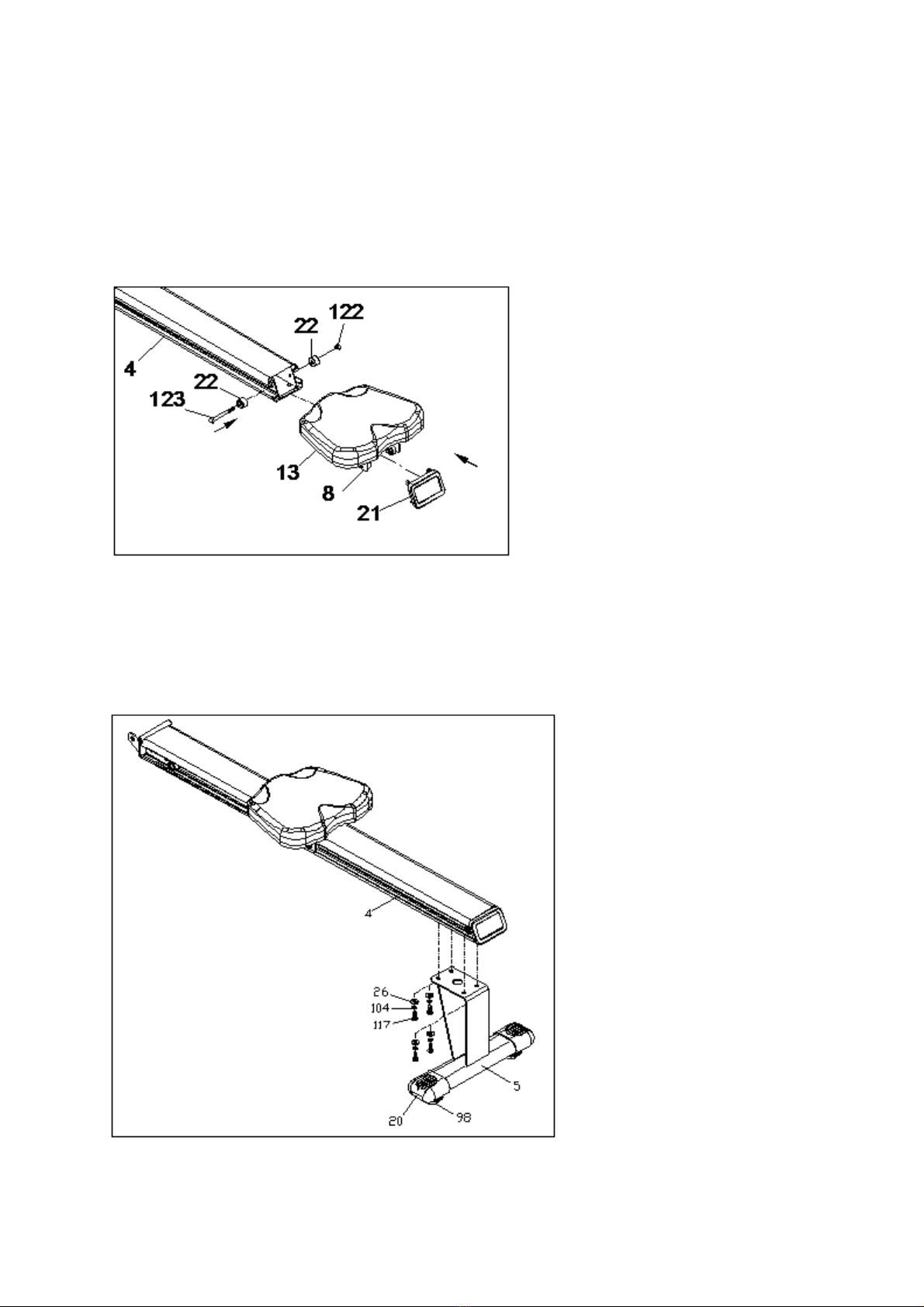

Stap 3
1) Schuif de zitting (13) met de rolset (8) over de rail (4) vanaf het einde van de rail.
2) Druk bout (123) met stop (22) door de 2 gaten in de rail (4) en zet vast met de
andere stop (22) en moer (122).
3) Plaats de eindkap (21) in het eind van de rail (4).
Stap 4
1) Plaats de achtersteun (5) met de einkapsets (20/98) op de vloer onder de 4 gaten
in de rail (4) en zet deze vast met 4 inbusbouten (117), 4 veerringen (104) en 4
vulringen (26).

9
Stap 5
1) Verbind de stekkertjes van de teller (120) in rail (4) met stekker (129) van
voorframe (1) zie tekening.
2) Schuif de bus van de rail (4) tussen de “C” type steun aan het voor frame (1) en
zet deze vast met 2 inbusbouten (110) en 2 vulringen (26).
3) Plaats de knop (24) met afstandsbus (23) in het schroefgat onder de rail (4) en
zet deze goed vast (24).

10

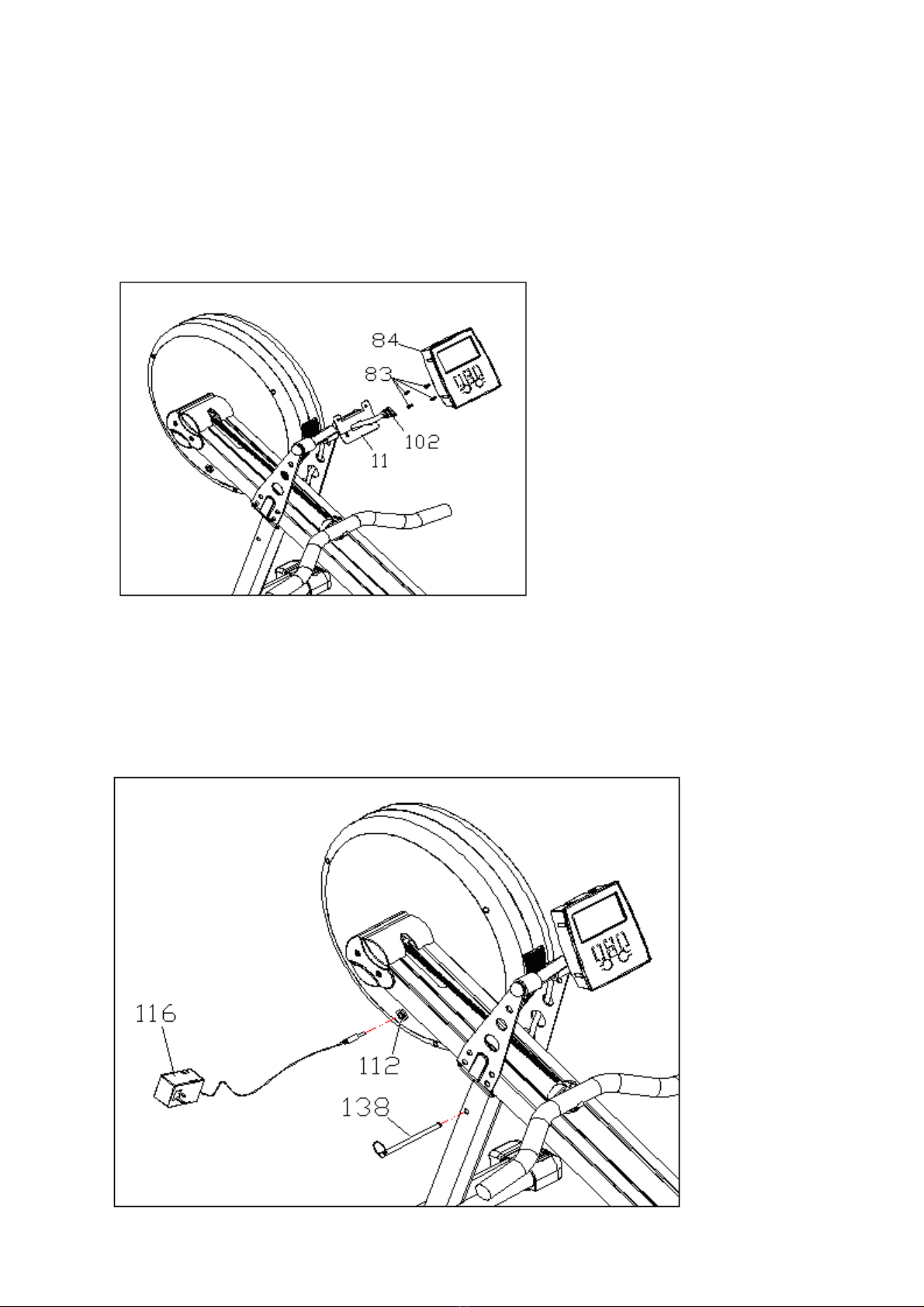

Stap 6
1) Verwijder de 4 schroeven (83) achter uit de monitor (84).
2) Druk de stekker (102) in de plug van de monitor (84).
3) Plaats monitor (84) in de steun (11) en zet deze vast met de 4 verwijderde
schroeven (83).
Stap 7
1) Paats de plug (116) in bus (112) in de roeier zoals op de tekening is aangegeven.
2) Steek adapter (116) in he stopcontact (220/230V).

11
De roeier is nu gereed voor gebruik.
De roeier opbergen.
1) Draai knop (24) met vulbus (23) tot er voldoende ruimte is tussen (13) en de
voorkant van de zittingrail (4).
2) Draai de monitorsteun (11) met monitor (84) een klein eindje in de richting van
het frame (1).
3) Til het zittinggedeelte (4) omhoog zie (1) en schuif de pen (138) door de gaten in
de voetsteun (1) en de bus (3) aan de zittingrail (4).

12
Snel START:
1. druk de “display mode” knop om de console te activeren.
2. Begin te roeien.
3. Stel het gewenste niveau in met “+” / “-‘ knop
4. de waarden van time, distance, calories, count, starten met optellen.
DISPLAY instelling:
AGE
Leeftijd Gebruiker ingeven
PROGRAM Het aantal geselecteerde programma’s (1~8).
min. - max. Toont instelling manual
THR Ingestelde hartfrequentie
SCAN Automatisch tonen van ingestelde warden .
PULSE Toont actuele hartslag (bpm) (alleen als borstband gebruikt wordt.)
CAL Verbruikte calorieen in huidige sessie
SPM Slagen per minuut
RPM Gemiddelde slagen per minuut
DST Afgelegde afstand per sessie deze telt af als een afstand is ingesteld
SPD Snelheid in km/h
ODO Totaal afgelegde afstand na laatste batterij wisseling.
TIME Afgelegde tijd per sessie. Deze telt af als tijd is ingesteld.
COUNT Afgelegde afstand per sessie. Telt af als doel is gesteld
500M Verwachte trainingstijd per 500 meter
POWER De kracht per slag
KNOP FUNCTIES:
Knop Werking
Display
Mode Wisselen tussen verschillende waardes
Program Voor het instellen van de programma's 1-8
Set Instellen van de waardes
Reset Reset per waarde, als de knop 5 sec ingehouden
word zullen alle waardes gereset worden.
+ De ingevoerde waardes verhogen Weerstandsniveau verhogen
- De ingevoerde waardes verlagen Weerstandsniveau verlagen

6
AGE
PROGRAM
SCAN
min max POWER
0
2
4
8
10
THR
PULSE CAL SPM RPM DST SPD ODO TIME COUNT 500M
KM/H

13
Gebruik programma’s:
Na het inschakelen toont de monitor hoofdprogram, Wacht tot u een programma selecteerd
en u kunt starten
Handmati
g
:
In manual mode, de gebruiker is vrij in keuze van niveau op ieder punt van de oefening.
1. Druk “program’ knop om programma te kiezen (p1-p8).
2. Druk ”set” knop om de “manual” selectie te bevestigen.
3. Start met roeien om uw training te beginnen.
Pro
g
ramma

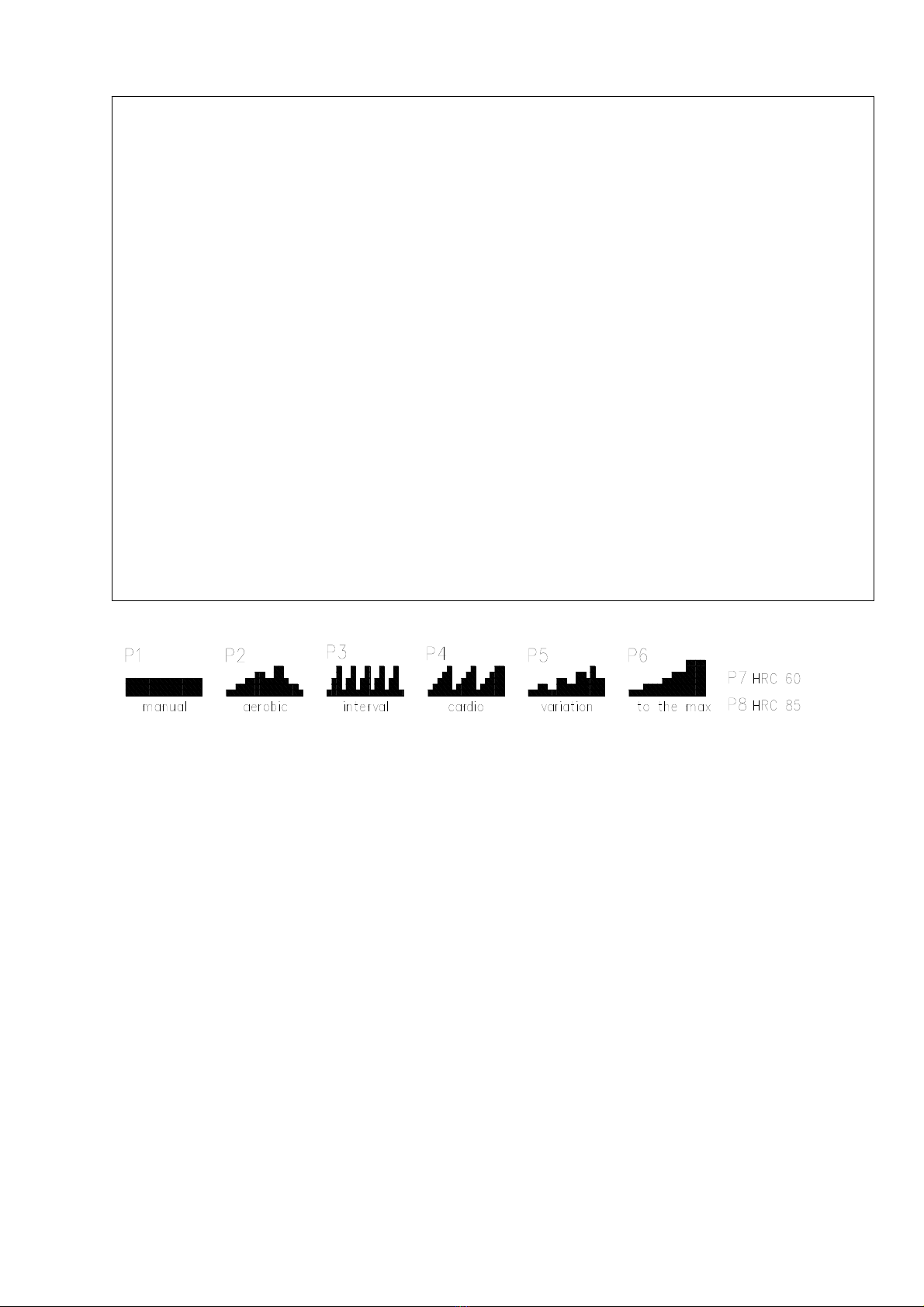

Er zijn 5 pre-set programma’s beschikbaar om uit te kiezen.
1. Druk “program” knop om uw programma te kiezen (P2~P6).
2. Druk “set” knop om uw keuze te bevestigen.
3. Druk “display mode” knop om in tijd te komen.
4. de waarde “00:00” zal knipperen in het “time” venster.
5. Druk “+” of “-“ knop om tijd in te stellen.
6. Druk ‘set” om instelling te bevestigen.
7. Begin te roeien
H.R.C. (Heart Rate Control):
Het HRC programma werkt automatisch door meting van uw hartslag als u een borstbandzender
draagt.
Is uw hartslag te hoog zal niveau van programma dalen.
Is hartslag te laag zal niveau worden verhoogd
Deze monitor beschikt over twee hartslagprogrammas:.
. 60% - doel is training op 60% van uw maximum hartslag (Afvallen).
. 85% - doel is training op 85% van uw maximale hartslag (conditieopbouw)
1. Druk en houd“ display mode’ knop voor 5 seconden in om in “age” te komen
2. Druk “+” or “-“ knop om uw leeftijd in te stellen .
3 Druk “display mode’ om instelling te bevestigen
4 Druk “program” knop om programma te kiezen (p7 – 60% Max. HR/p8 – 85% Max. HR)
5. Druk “set” knop om selectie te bevestigen.
6. De waarde van “THR” zal knipperen in het “pulse” venster.
7. Druk “set” om uw instellingte bevestigen.
8. U kunt de roeier gebruiken.

14
Pro
g
ramma instellin
g
en:
U kunt programma kiezen gebaseerd op polsslag, verbrande calorieen, afgelegde afstand, of tijd
Als u een doel bereikt geeft de roeier een signaal
1. De waarde “0” zal knipperen in het “pulse’ venster
2. Druk “+’ or “-“ knop om gewenste waarde in te stellen.
3. Druk “set’ om instelling te bevestigen
4. De waarde “0” zal knipperen in het“calories” venster.
5. Druk “+” or “-“ om gewenste calorieverbruik in te stellen
6 Druk “set” om instelling te bevestigen
7. De waarde “0” zal knipperen in het “distance” venster
8 Druk “+” or “-“ knop om degewenste afstand in te stellen
9. Druk “set” om instelling te bevestigen
10. De waarde “00:00” zal knipperen in het “time” venster
11. Druk “+” or “-“ knop om gewenste tijd in te stellen.
12. Druk “set” om instelling te bevestigen
13. De waarde “0” zal knipperen in het “count” venster
14. Druk “+” or “-“ knop om uw slagen in te stellen
15. Druk “set” om instelling te bevestigen.
16. U kunt nu beginnen

15
Nr. Omschrijving Aantal NR. Omschrijving Aantal
1
Hoofdframe 1
36
Lager 3
2
Frame klem 1
37
Rail 2
3
Verbindbus 1
38
Elastisch koord 1
4
Zittingrail 1
39
M8*35mm inbusbout 1
5
Aachtersteun 1
40
Kettingwiel 1
6
Voorsteun 1
41
Korte elastische bus 1
7
Voetplaat 1p
42
Vulring 4
8
Zittingslee 1
43
CLIP 2
9
Computersteun 2
44
Lager 2
10
Klem 1
45
Ggeleidingswieltje 3
11
MONITOR steun 1
46
PIN 1
12
Voetpedaal 2
47
U steun 1
13
Zitting 1
48
M8*95MM inbusbout 1
14
M6*15mm kruiskopschroef 4
49
Lager 2
15
M8*24mm inbusbout 4
50
Lager 1
16
Lager 6
51
CLIP 2
17
Zittingwieltjes 6
52
Demper 2
18
M8 borgmoer 9
53
Vertraging 1
19
Magnet met klem 2
54
CLIP 2
Onderdelenlijst

16
20
Achtersteunkap 2
55
Lager 3
21
Raileindkap 1
56
PLASTIC lager 1
22
Zittingstop 4
57
Vulring 2
23
Opvulbus 1
58
PLASTIC lager 1
24
KNOP 1
59
Lager 1
25
M8*15mm inbusbout 4
60
PIVOT steel 1
26
M8 Vulring 11
61
M5*12mm MACHINE Schroef 2
27 Instelknop 1 62
Voorafdekking 1
28R/
L
Voorsteuneindkap 1P
63
Kettingkast 1
29
M10 Dopmoer 4
64
Eindkap 2
30
Midenstukkabel 1
65
Handvat 1
31
Elastiekhaak 1
66
Ketting 1
32
Kap 2
67
Kortebus 1
33
M8*75mm inbusbout 2
68
TAPER ring 1
34
Lager 2
69
BOUT 1
35
Kettingspanner 2
70
FOAM GReep 1
71
Afdekplaat 1
111
Bout 6
72
Afdekplaat 1
112
Kabel 1
73
Afdekplaat 1
113
PEDAAL STRAPS (R/L) 1P
74
Afdekstrip 1
114
M10 Veerring 12
75
Moer 4
115
Steun 1

17
76
Borgmoer M10 8
117
M8*15mm inbusbout 5
77
Vulring M10 16
118
M5*10mm boutje 5
78
Kunststof lager 4
119
Tellersteun 1
80
Verlengde bout 1
120
Tellermet draad 1
81
Boutje M5 8
121
Railbevestiging 2
82
Sluitband 1
122
M8 moer 3
83
M5*15mm kruiskopschroef 16
123
M8*85mm bolkopbout 1
84
MONITOR 1
124
ANTI-slip mat 2
85
M4*10mm kruiskopbout 2
125
Elastische BAND 2
86
Handvatstang 1
126
bout M5X12MM 2
87
M5*12.5mm bout 14
127
Slee 1
88
AIR MAG. SYSTEM 1
128
M5*25mm bolkopschroef 4
89
M4*25mm MACHINE bout 6
129
Middenstuk kabel 1
90
M6*12mm kruiskopbout 4
130
M4*8mm bout 4
91
Waaiersteun 1
131
Motor kabel 1
92
M5*20mm MACHINE bout 6
132
Veer 2
93
linkerwaaierafdekking 1
133
Spanningskabel 1
94
rechterWaaierafdekking 1
134
MAGNETIC SYSTEM 1
95
Luchtspleet 1
135
Rem 1
96
FOAM 1
116
Adapter met kabel 1
97
M5X20 bout 1 Inbussleutel 2

18
98
Niveauknop 2 Universele sleutel 1
99
M5*15mm MACHINE bout 10 Draadloze borstband
1
100
Stelring 8
79
Bout M10
1
101
M4*10mm MACHINE bout 4
136
Bevestigingsplaat
1
102
Kabel 1
137
Draadbeschermer
1
103
Vulring 2
138
PIN 1
104
Veerring M8 5
139
DraSdklem 1
105
KNOP 1
140
Anti slip bout
1
106
Vulring 4
141
Kruiskopschroef M5X10MM
1
107
Inbusbout 2
108
Snelheidssensordraad 1
109
Bout 2
110
M8*25mm inbusbout 2

19
Wireless chest belt set
Onderdeel tekening

20
USER MANUAL
Bonn Germany
Concept 2.2
CAUTION: Weight on this product should not exceed 150kgs.
CAUTION: Exercise of a strenuous nature, as is customarily done on this
equipment,
should not be undertaken without first consulting a physician. No specific health
claims
are made or implied as they relate to the equipment. Measurements made by the
equipment
are believed to be accurate, but only the measurements of your physician should
be relied upon.
IMPORTANT: Read all instructions carefully before using this product. Retain this
owner’s manual for future reference.
