Fixpoint 77450 User manual

Bedienungsanleitung
Manual
WZ Lupenleuchte 100 LED
easy line weiß
Art.-nr.: 77455
WZ lens light 100 LED
easy line white
Item No. 77455
WZ Lupenleuchte 125 LED
easy line weiß
Art.-nr.: 77456
WZ lens light 125 LED
easy line white
Item No. 77456
WZ Lupenleuchte 125 LED weiß
Art.-nr.: 77450
WZ lenslight 125 LED white
Item No. 77450
WZ Lupenleuchte 100 LED weiß
Art.-nr.: 77451
WZ lens light 100 LED white
Item No. 77451

2
Bedienungsanleitung
Fixpoint®-LED Lupenleuchten
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig
durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur
korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Unsicherheiten und Weitergabe des Produktes parat haben.
Inhaltsverzeichnis: Seite:
1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 3
4 Sicherheitshinweise 3
5 Inbetriebnahme und Bedienung 3
5.1 Montage und Aufstellen 3
5.2 Befestigungskontrolle 3
5.3 Anschluss 4
5.4 Ausrichten 4
5.5 Gelenkjustierung 4
5.6 Einschalten 4
5.7 Lupenbenutzung 4
6 Gewährleistung und Haftung 4
7 Lupenwechsel 5
7.1 Modelle 77455 und 77456 5
7.2 Modelle 77450 und 77541 5
8 Pege, Wartung, Lagerung und Transport 5
9 Problembehebung 5
10 Technische Daten 6
11 Entsorgungshinweise 7
12 CE-Konformitätserklärung 7
1 Beschreibung und Funktion:
Ihre energiesparende Fixpoint®-Lupenleuchte erfüllt die Aufgaben einer schattenfreien
Arbeitsbereichausleuchtung durch LED-Leuchtring und Detailvergrößerung von Kleinstge-
genständen 1,75-fach.
77451 und 77455
Lupenabdeckung (offen)
Lupe
Gelenkarm
Standfuß
2 Bestimmungsgemäßer Gebrauch:
Ihre Fixpoint® LED-Lupenleuchte ist für die Beleuchtung von Arbeitsächen und die Vergrö-
ßerung von Objekten vorgesehen. Die Verwendung darf nur in trockenen Innenräumen
erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und Sicherheitshin-
weise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.
77450 und 77456
Lupenabdeckung (offen)
Lupe
Gelenkarm
Tischklemme

3
3 Lieferumfang: 1 x Fixpoint®-Lupenleuchte
1 x Innensechskantschlüssel im Etui am Netzkabel
(nur bei Modellen mit Standfuß)
1 x Tischklemme (nur bei Modellen mit Tischklemme!)
1 x Bedienungsanleitung
4 Sicherheitshinweise:
ACHTUNG! Die Demontage des Lampengehäuses darf nur durch ausgebildetes
Elektro-Fachpersonal erfolgen! Es besteht Stromschlaggefahr!
• Ihre Fixpoint®-Lupenleuchte ist kein Spielzeug und gehört nicht in Kinderhände,
weil sie zerbrechliche, kleine und verschluckbare Teile sowie Kabel enthält, die bei
unsachgemäßem Gebrauch Personen strangulieren und elektrisch schocken können!
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder
daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einat-
mens von Kleinmaterial und Dämmmaterial.
• Setzen Sie Ihre Fixpoint®-Lupenleuchte keiner starken Wärme, Kälte oder direkter
Sonneneinstrahlung aus. Es besteht Brandgefahr durch den Brennglaseffekt der Lupe!
Schließen Sie deswegen bei Nichtgebrauch den Lupendeckel.
• Weiterhin sind Vibrationen, mechanische Einwirkungen, magnetische und elektro-
magne tische Felder sowie Feuchtigkeit und Staubeinwirkung zu vermeiden.
• Bei Defekten, mechanischen Beschädigungen, Betriebsstörungen und anderen nicht
durch diese Anleitung behebbaren Funktionsproblemen, nehmen Sie das Gerät sofort
außer Betrieb und wenden Sie sich an Ihren Händler zur Reparatur oder zum
Austausch wie in Kapitel 6 beschrieben.
• Modizieren Sie weder Gerät noch Zubehör.
• Verwenden Sie keine beschädigten Teile.
• Öffnen Sie niemals das Gehäuse, da das Gerät mit 230V ~AC betrieben wird!
5 Inbetriebnahme und Bedienung:
ACHTUNG! Die Anbringung an senkrechten Flächen ist nicht zugelassen!
5.1 Montage und Aufstellen:
Bei Modellen mit Standfuß stellen Sie die Leuchte auf eine stabile und waagerechte
Unterlage. Bei Modellen mit Klemmvorrichtung befestigen Sie diese nur an waagerechten
und ausreichend stabilen Tisch- oder Arbeitsplatten mit einer Stärke von 20-60 mm. Nicht
geeignet sind Faser-, Kunststoff- und Hohlprolplatten, weil diese mit der Zeit nachgeben
können.
5.2 Befestigungskontrolle:
Beachten Sie, dass an der Montagestelle durch Bewegen Ihrer Fixpoint®-LED Lupenleuchte
während des Gebrauchs Beschädigungen der Tischplattenoberäche entstehen können.
Durch häuges Schwenken der Modelle mit Klemmvorrichtung kann mit der Zeit eine Locke-
rung der Befestigung eintreten. Achten Sie deswegen regelmäßig auf festen Sitz.

4
5.3 Anschluss:
Schließen Sie das Gerät an eine 230 V-Steckdose an. Ihre Leuchte kann NICHT mit
Starkstrom oder 12 V-Spannung betrieben werden.
5.4 Ausrichten:

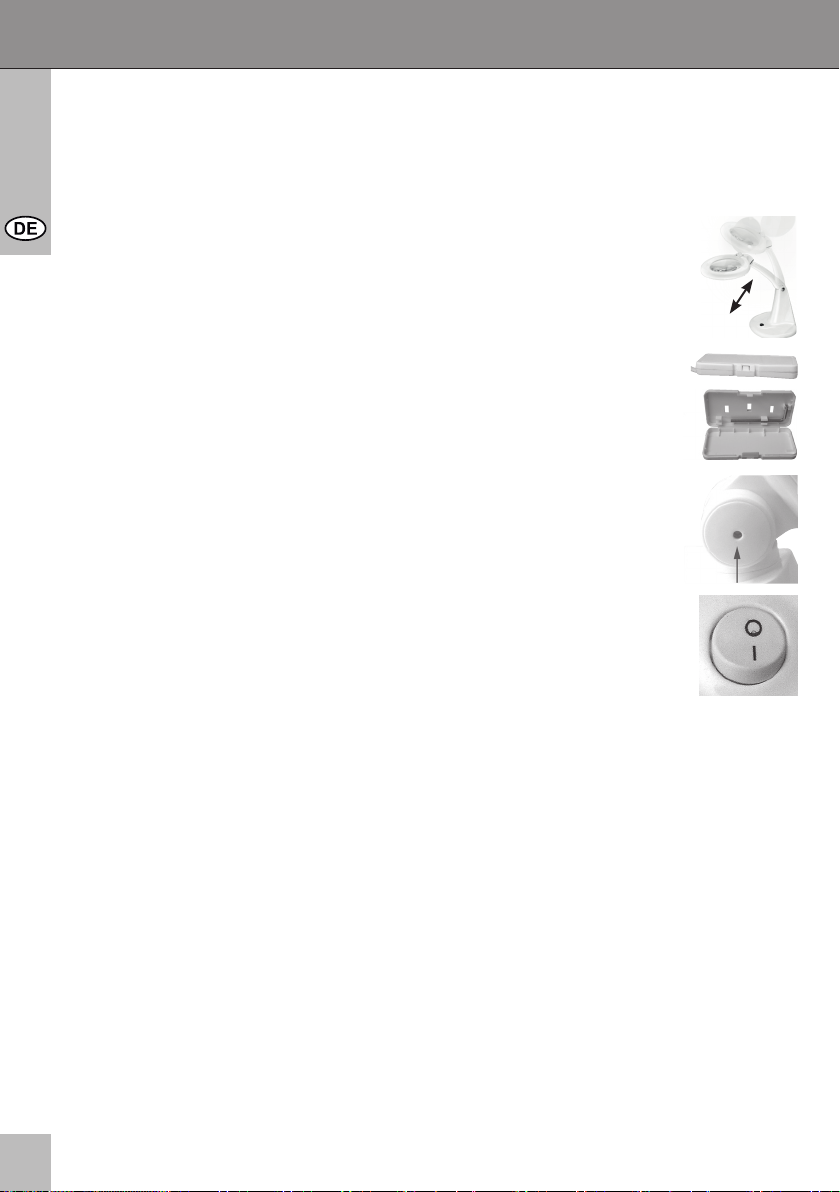

1
Durch Bewegen des Lampenkopfes und des Gelenkarmes, wenn
vorhanden, kann die Leuchte ausgerichtet werden. Bild 1
5.5 Gelenkjustierung (Standfußmodelle): 2
Für einen festen Halt können die Gelenke mit dem Innensechskant-
schlüssel (bei Modell 77455 im Etui am Netzkabel) nachgezogen
werden. Bild 2+3
Nicht erreichbare Gelenke dürfen nicht durch Gehäusedemontage 3
justiert werden!
Bei zu hohen Kräften kann das Gerät allerdings Schaden nehmen.
5.6 Einschalten: 4
Schalten Sie die Leuchte mit dem Kippschalter ein. (I = EIN, 0 = AUS)
Abbildung kann abweichen. Bild 4
5.7 Lupenbenutzung:
Um die Lupe zu benutzen, klappen Sie die Lupenabdeckung auf. Diese rastet beim Auf-
klappen automatisch ein. Schließen Sie die Abdeckung wieder nach Benutzung um die in
Kapitel 4 beschriebenen Gefahren zu vermeiden und Ihre Fixpoint® LED-Lupenleuchte vor
Beschädigungen und Staub zu schützen. Außerdem ist die Lichtverteilung bei geschlosse-
ner Klappe homogener.
6 Gewährleistung und Haftung:
• Der Hersteller gewährt auf ein neues Gerät 2 Jahre gesetzliche Gewährleistung und
Garantie.
• Da der Hersteller keinen Einuss auf die Installation des Produktes hat, deckt die
Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit
sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,
dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Bedienungsanleitung

5
Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind,
entstanden sind.
• Ändern und Modizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

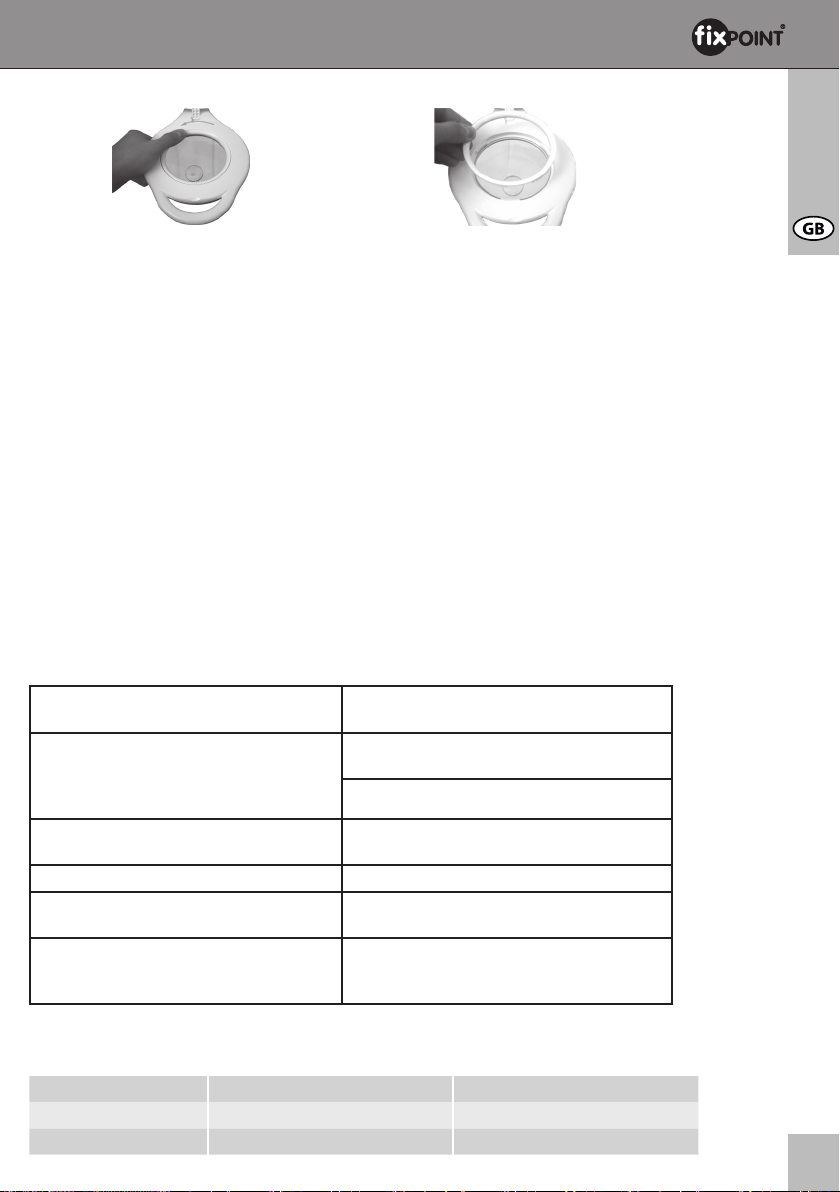

7 Lupenwechsel:
7.1 Modelle 77455 und 77456:
1. Stellen Sie die Leuchte in Ausgangsstellung auf und schalten Sie sie aus.
2. Drehen Sie den Haltering gegen den Uhrzeigersinn per Hand auf bis dieser locker ist
und nehmen Sie ihn von der Lampe wie abgebildet. Bild 5+6
5
3. Nun kann die Lupe gegen eine neue gleicher Größe mit gleicher oder unterschiedlicher
Vergrößerung ausgetauscht werden.
7.2 Modelle 77450 und 77541:
Bei diesen Modellen ist kein Lupenwechsel möglich.
8 Pege, Wartung, Lagerung und Transport:
• Die Leuchtmittel sind wartungsfrei.
• Bitte reinigen Sie die Leuchte nur mit einem trockenen Leinentuch. Gehen Sie beim
Reinigen der Lupe vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzun-
gen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine
Reinigungsmittel und Chemikalien ein, da dies den Kunststoff angreifen kann.
• Zur Wartung gehört die regelmäßige Kontrolle der Standfestigkeit, bei Modellen mit
Schwenkarm die Kontrolle auf festen Sitz der Befestigungsklemme sowie aller Schrau-
ben auf festen Sitz. Zum Leuchtmittelwechsel beachten Sie bitte Kapitel 7.
• Ihre Fixpoint®-Lupenleuchte lagern Sie bei längerem Nichtgebrauch bitte für Kinder
unzugänglich und in trockener und staubgeschützter Umgebung. Bitte trennen Sie das
Gerät bei Nichtgebrauch vom Netz.
• Bitte heben Sie für den Transport die Verpackung auf um Schäden zu vermeiden.
9 Problembehebung:
6
Problem Lösung
Lampe leuchtet nicht Prüfen Sie, ob das Gerät an einer funktionsfähi-
gen Steckdose angeschlossen ist.
Kontrollieren Sie, ob das Gerät eingeschaltet ist.

6
Bedienungsanleitung
Modelle 77450 77451
Betriebsspannung 220-240 V AC bei 50 Hz 220-240 V AC bei 50 Hz
Leistungsaufnahme 90 LEDs - 6 W 60 LEDs - 5 W
Lupe 125 mm-Echtglaslinse 100 mm-Echtglaslinse
Vergrößerung 1,75-fache Vergrößerung (3 dpt) 1,75-fache Vergrößerung (3 dpt)
Umgebungsbedingungen -20°C bis +50°C, Luftfeuchte <95rH -20°C bis +50°C, Luftfeuchte <95rH
Befestigungsklemme Öffnung 0-60 mm -
Sofortstart < 1 s < 1 s
Farbtemperatur 6400 k 6400 k
Verpackungsmaße 170 x 265 x 620 mm 190 x 230 x 290 mm
Kabellänge 1600 mm 1500 mm
Gelenkarmlänge 900 mm Standfuß
Modelle 77455 77456
Betriebsspannung 220-240 V AC bei 50 Hz 220-240 V AC bei 50 Hz
Leistungsaufnahme 60 LEDs - 5 W 90 LEDs - 6 W
Lupe 100 mm-Echtglaslinse 125 mm-Echtglaslinse
Vergrößerung 1,75-fache Vergrößerung (3+12 dpt) 1,75-fache Vergrößerung (3+12 dpt)
Umgebungsbedingungen -20°C bis +50°C, Luftfeuchte <95rH -20°C bis +50°C, Luftfeuchte <95rH
Befestigungsklemme - Öffnung 0-60 mm
Sofortstart < 1 s < 1 s
Farbtemperatur 6400 k 6400 k
Verpackungsmaße 160 x 400 x 620 mm 150 x 330 x 530 mm
Kabellänge 1500 mm 1700 mm
Gelenkarmlänge Standfuß 900 mm
Lampe lässt sich nicht justieren Stellen Sie sicher, dass Sie das passende Werk-
zeug benutzen und die Schrauben nicht zu fest
angezogen sind.
Ausleuchtung nicht homogen genug Schließen Sie die Lupenklappe.
Lampe brummt oder erwärmt sich stark Trennen Sie sofort das Gerät vom Netz und kon-
sultieren Sie Ihren Händler. Beachten Sie dazu
Kapitel 4 und 10.
Materialbruch oder offene Elektronik
durch mechanische Einwirkung
Trennen Sie sofort das Gerät vom Netz, fassen
Sie das Gerät nicht an und konsultieren Sie Ihren
Händler. Beachten
Sie dazu Kapitel 4 und 10.
10 Technische Daten:

7
11 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-
Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem
ElektroG verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die
Verkaufstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung
weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie
einen wichtigen Beitrag zum Schutz unserer Umwelt.
12 CE-Konformitätserklärung:
Dieses Gerät entspricht den EU-Richtlinien 2006/95/EG und 2004/108/EG
und der EN 62079 für die Dokumentation: Mit dem CE Zeichen erklärt
Fixpoint®, eine registrierte Marke der Wentronic GmbH, dass das Gerät die
grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
Diese können online auf www.wentronic.com angefordert werden. Die genannten Direktiven
lösen alle früheren nationalen Zulassungen in der EU ab.

8
Manual
Fixpoint®LED Lenslights
ATTENTION! Read the manual completely and carefully. It is part of the product
and contains important advices for correct implementing and use. Retain this
manual for availability when passing to other persons and if there are further
questions.
Content: Page:
1 Description and Function 8
2 Intended Use 8
3 Parts Package 9
4 Notes on Safety 9
5 Implementing and Operating 9
5.1 Installation and Mounting 9
5.2 Mounting Control 9
5.3 Connecting the Power Supply 9
5.4 Adjusting the Lamp 9
5.5 Adjustment of the Hinged Bracket 10
5.6 Engaging 10
5.7 Using the Magnier 10
6 Warranty and Liability 10
7 Changing the Lens 10
7.1 Models 77455 and 77456 10
7.2 Models 77450 and 77451 11
8 Care, Maintenance, Storage and Transport 11
9 Troubleshooting 11
10 Specications 11
11 Notes on Waste Disposal 12
12 CE Declaration 12
1 Description and Function:
Your Fixpoint®-Lenslight achieves the following functions:
- shadowless lighting of workspace with LED lamp and
- detailed magnication of small objects 1.75 times (3+12 dpt)
77451 and 77455
Magnier Cover (open)
Magnier
Hinged Bracket
Table Stand
2 Intended Use:
Your Fixpoint®-Lenslight is provided to lighten working space and to magnify objects. It is
only allowed to use it in dry interior rooms. Disregarding and non-compliancy of these
terms and of the Notes on Safety may cause massive accidents and damages to people
and things.
77450 and 77456
Magnier Cover (open)
Magnier
Hinged Bracket
Clamp

9
3 Parts Package: 1 pc Fixpoint®Lenslight
1 pc Allen key (only for models with stand)
1 pc Table Clamp (only for models with table clamp)
1 pc User Manual
4 Notes on Safety:
ATTENTION! Demounting of the lamps‘ housing is only permitted to skilled
electricians! There is a danger of electric-shock!
• Your Fixpoint® Lenslight is no toy and children must not use it anyway, because it contains
fragile, small and swallowable parts such as cables, which can strangle and shock people
by electricity with incorrect use!
• Remove and dispose packaging materials, because playing children could cut on it.
Furthermore there is a danger of swallowing and inhaling of incidentals and insulating of
materials.
• Do not interrupt the lamp to extreme heat, coldness or direct sun insulation. There is a
risk of re caused to the burning glass effect of the magnier! Therefore close the
magnier cover after use.
• Furthermore avoid vibrations, mechanical, magnetic and electro-magnetic inuences, as
well as liquid or dust effects.
• If defects, mechanical damages, disturbances or other problems occur, which are not
solvable with this manual, take the device out of work immediately and consult your
dealer for questions, repairing or change like it is described in chapter 6.
• Do not modify or alter the device or its sccessories in any way.
• Do not use any damaged parts.
• Never open the housing, because the lamp works with a voltage of 230 Volts!
5 Implementing and Operation:
ATTENTION! The mounting on vertical walls and areas is not admitted!
5.1 Installation and Mounting:
Models equipped with stand must be positioned on a solid and horizontal base. Models
with table clamp only have to be afxed on adequate solid tables or work plates with a
thickness of 20 to 60 mm. Prepregs, bre boards and hollow prole boards are not
useful, because they can ease or brake easily during use.
5.2 Mounting Control:
Please mind that moving of your Fixpoint®-Lenslight could cause scratches to the table
surface during use. Caused to numerous pivoting of the models with table clamp a
loosening of the xation can happen. That`s why mind close xing of the system.
5.3 Connecting the Power Supply:
Connect the device to a 230 Volts mains socket. Your lamp does NOT work with high-
voltage current or a voltage of 12 Volts.

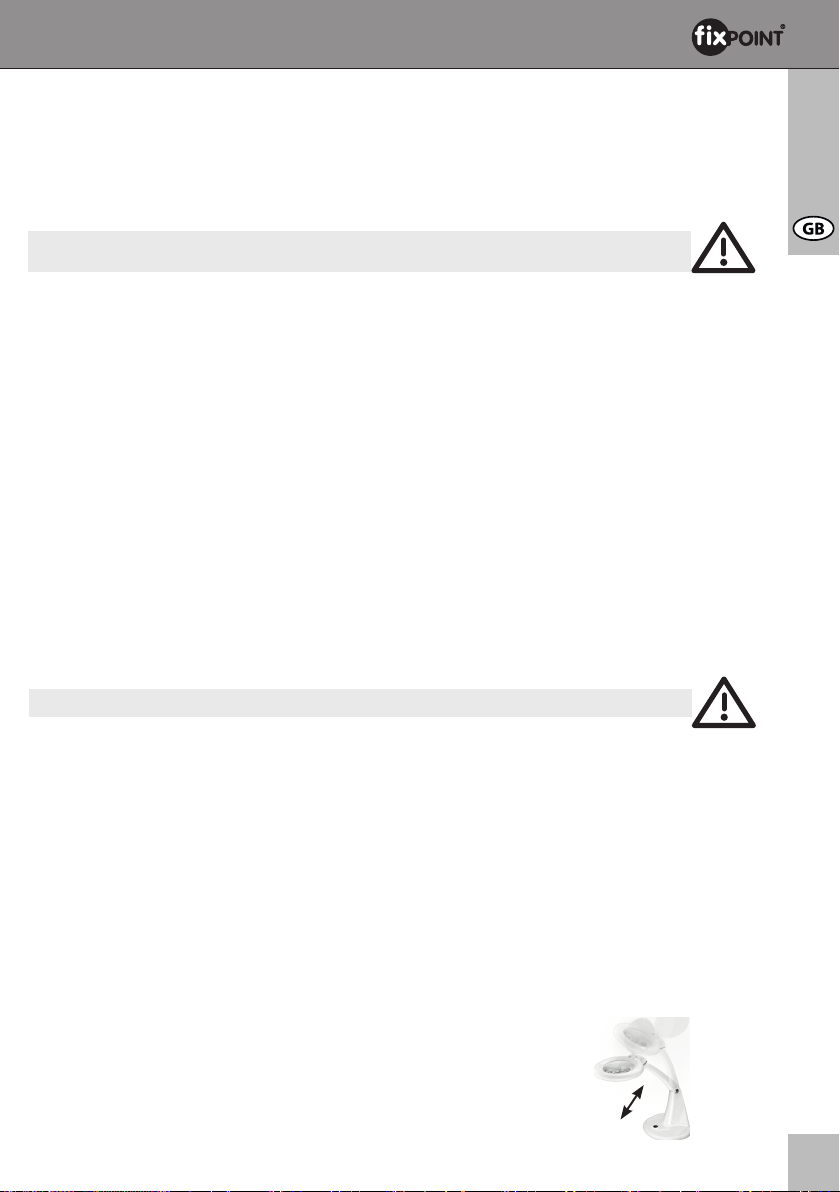

5.4 Adjusting the Lamp: 1
By moving the head of the lamp and the hinged bracket, if existing,
the lamp can be adjusted. Fig. 1

10
Manual

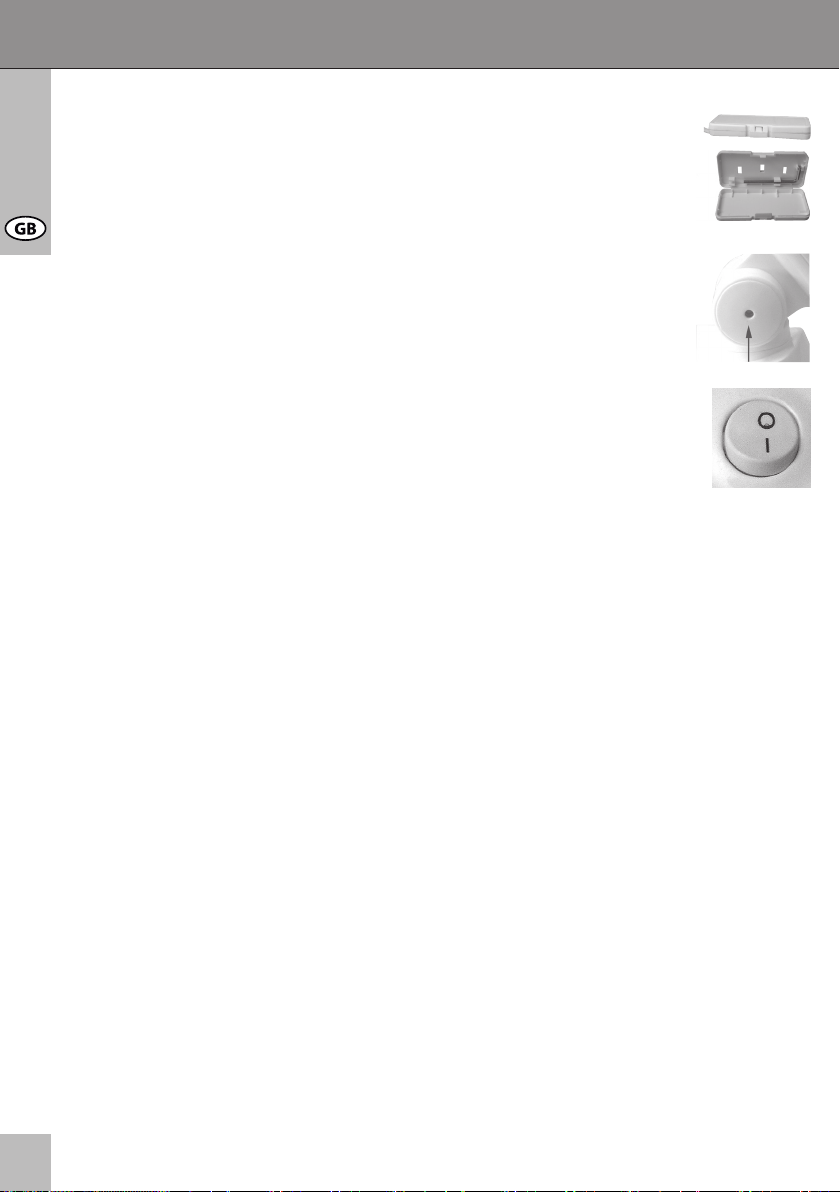

5.5 Adjustment of the Hinge Bracket (models with clamp only): 2
The pivots can be fastened by the Allen key (model 77455 -
etui on the mains cable) for a certain hold. Fig. 2+3
Unreachable hinges must not be adjusted e.g. by demounting
the housing!
By using too much force the device can be damaged. 3
5.6 Engaging:
Switch on the lamp with the toggle switch (I = ON, 0 = OFF). 4
Figure similar. Fig. 4
5.7 Using the Magnier:
Open the magnier cover to use the magnier. The cover will catch automatically. Close
the cover after use to avoid the dangers like described in chapter 4 and to avoid
damages and pollution of your Fixpoint®-Lenslight. Besides the light distribution is more
homogeneous with closed cover.
6 Warranty and Liability:
• The producer grants a 2 years guarantee.
• As the manufacturer has no inuence on installation, warranty of the product only
applies to the product itself.
• If any fault or damage is detected on your device, please contact your dealer and provide
your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the manufacturer. You make the work
of our technicians considerably easier, when you describe possible faults in detail – only
then you can be assured that faults occurring only rarely will be found and repaired with
certainty!
• The manufacturer is not liable for damages to persons or property caused by improper
installation or operation not described in this guide. This includes, among others, any
alteration and modication of the product and its accessories.
• Any use other than described in this user‘s guide is not permitted, and causes loss of
warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user‘s guide.
7 Changing the Lens:
7.1 Models 77455 and 77456:
1. Move the lamp to starting position and switch it off.
2 Turn the holder ring anti clock wise by hand until it comes off and take it off the lamp like
shown. Fig. 5+6

11
Problem Help
Lamp does not work Check the connection to an operating mains
socket.
Check if the device is switched on.
Lamp is not adjustable Make sure of using the right tool and if the screws
are too tight.
Illumination is not homogeneous Close the cover of the lamp.
Lamp hums or warms up extremely Disconnect the device from mains immediately
and consult your dealer! Mind chapter 4 and 10.
Material failure or open electronic
system caused to mechanical inuences
Disconnect the device from mains immediately!
Do not touch the Lamp and consult your dealer!
Mind chapter 4 and 10.
10 Specications:
Model 77450 77451
Operating Voltage 220-240 V AC at 50 Hz 220-240 V AC at 50 Hz
Power Consumption 90 LEDs - 6 W 60 LEDs - 5 W
5 6
3. Now change the lens to a new one of the same size with the same or a different
magnication.
7.2 Models 77450 and 77451:
The lens cannot be changed.
8 Care, Maintenance, Storage and Transport:
• Please clean the lamp only with a dry linen. Be careful with the cleaning to avoid
scratches. For intensive pollution you can damp the linen with some water. Do not use
cleaning supplies and chemicals, because they can corrode the plastic material.
• Attendance includes frequently checking of the stability. Models with hinged bracket are
to be checked for certain hold of the table clamp and of all screws. Please attend to
chapter 7 for a bulb change.
• Please store your Fixpoint®-Lenslight in a dry and dustproof surround when not used for
longer time. The lamp must be stored impenetrable for children. Please disconnect the
device from mains when not in use.
• Please retain the packaging to avoid damages during transport.
9 Troubleshooting:

12
Manual
Model 77455 77456
Operating Voltage 220-240 V AC at 50 Hz 220-240 V AC at 50 Hz
Power Consumption 60 LEDs - 5 W 90 LEDs - 6 W
Magnier 100 mm glass lens 125 mm glas lens
Magnication 1,75-times (3+12 dpt) 1,75-times (3+12 dpt)
Surrounding Conditions -20°C to +50°C, Air Humidity <95rH -20°C to +50°C, Air Humidity <95rH
Table Clamp - notch 0-60 mm
Quick-Start < 1 s < 1 s
Color Temperature 6400 k 6400 k
Packaging Dimensions 160 x 400 x 620 mm 150 x 330 x 530 mm
Cable Length 1500 mm 1700 mm
Lenght of Hinge Bracket Stand 900 mm
11 Notes on Waste Disposal:
In according to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. The consumer is committed by law
to reposit electrical and electronic devices to public collecting points or to the
dealer at the end of the devices lifetime for free. Particulars are regulated in natio-
nal right. The symbol on the product, in the manual or at the packaging alludes to
these terms. With this kind of application of used devices you achieve an important share to
environmental protection.
12 CE Declaration:
This device corresponds to EU directives 2006/95/EC, 2004/108/EC and EN
62079 for documentations: With the CE sign Fixpoint®, a registered brand of the
Wentronic GmbH ensures, that the product is conformed to the basic standards
and directives. These standards can be found online on www.wentronic.com. The menti-
oned directives replace all former national permissions in the European Union. All trade-
marks and registered brands are the property of their respective owners.
Magnier 125 mm glass lens 100 mm glass lens
Magnication 1.75-times (3 dpt) 1.75-times (3 dpt)
Surrounding Conditions -20°C to +50°C, Air Humidity <95rH -20°C to +50°C, Air Humidity <95rH
Table Clamp notch 0-60 mm -
Quick-Start < 1 s < 1 s
Color Temperature 6400 k 6400 k
Packaging Dimensions 170 x 265 x 620 mm 190 x 230 x 290 mm
Cable Length 1600 mm 1500 mm
Lenght of Hinge Bracket 900 mm Stand

13

14
Manual

15

Revision Date: 2010-12-08
Version 3
Fixpoint®is a registered
trademark of Wentronic GmbH
in Germany and/or other countries.
Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig, Germany
Designed and Developed
in Germany.
Assembled in China
