Fleurco Halo MC04 User manual

INSTALLATION MANUAL - GUIDE D’INSTALLATION
MC04
01 / 2020

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
THANK YOU / MERCI
We can assure you that FLEURCO has used the best materials and has applied the strictest quality control measures to
ensure that each and every unit meets the highest quality standards. This booklet contains general information about the
unit as well as step-by-step installation instructions.
Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes
de contrôle de qualité an de garantir que chaque unité répond aux normes de haute qualité. Cette brochure contient des
informations générales sur cette unité ainsi que des instructions étape-par-étape pour l’installer.
BEFORE BEGINNING /AVANT DE COMMENCER
Carefully read the instructions before beginning the installation.
• It is recommended that you wear safety glasses at all times during the installation.
• Observe all local plumbing and building codes.
• It is strongly recommended that this installation be performed by a professional plumber or contractor.
Lire attentivement les instructions avant de débuter l’installation.
• Il est recommandé de porter des lunettes de sécurité en tout temps lors de l’installation.
• Respecter tous les codes de plomberie et de bâtiment locaux.
• L’installation par un plombier accrédité ou un contracteur est fortement suggérée

DRILL
PERCEUSE
TOOLS REQUIRED / OUTILS REQUIS
PENCIL
CRAYON
STUD DETECTOR
DÉTECTEUR DE MONTANTS
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
TAPE MEASURE
RUBAN À MESURER
CEMENT BOARD SAW
SCIE À GYPSE
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
3/32" DRILL BITS
MÈCHE 3/32"
7MM 9/32" WRENCH
7MM 9/32 ”
PARTS LISTING / LISTE DES PIÈCES
510
11 12 13A 13B 14
6 7 8 9

4
PARTS LISTING / LISTE DES PIÈCES
1
5
1
3
4
2
ELECTRICAL OUTLET
PRISE ÉLECTRIQUE
ON / OFF TOUCH SWITCH
INTERRUPTEUR TACTILE ON/OFF
USB PORT
PORT USB

ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 SIDE PANEL / PANNEAU LATÉRAL 2
2 MIRROR CABINET / CABINET AVEC MIROIR 1
3 TOP PANEL / PANNEAU SUPÉRIEUR 1
4 BOTTOM SUPPORT /SUPPORT INFÉRIEUR 1
5TOP BRACKET / SUPPORT SUPÉRIEUR 2
6 WALL PLUG / CHEVILLE 4
7 PAN HEAD SCREW (ST5-50MM) / VIS À TÊTE CYLINDRIQUE (ST5-50MM) 4
8 PAN HEAD SCREW (ST4-38MM) / VIS À TÊTE CYLINDRIQUE (ST4-38MM) 4
9SCREW CAP /COUVRE-VIS 4
10 HOLE CAP /CACHE-TROUS 16
11 STICKER CAP /CACHE-TROU AUTOCOLLANT 4
12 SHELF SUPPORT PEG /SUPPORT DE TABLETTE 16
13A HINGE PLATE / PLAQUE POUR CHARNIÈRE 4
13B HINGE / CHARNIÈRE 4
14 GLASS SHELF / TABLETTE EN VERRE 4
HARDWARE LISTING / LISTE DE QUINCAILLERIE
FOR SURFACE MOUNTED INSTALLATION SEE PAGE 7
FOR RECESSED INSTALLATION SEE PAGE 20
POUR L’INSTALLATION SUSPENDUE VOIR LA PAGE 7
POUR L’INSTALLATION ENCASTRÉE VOIR LA PAGE 20
*
*

6

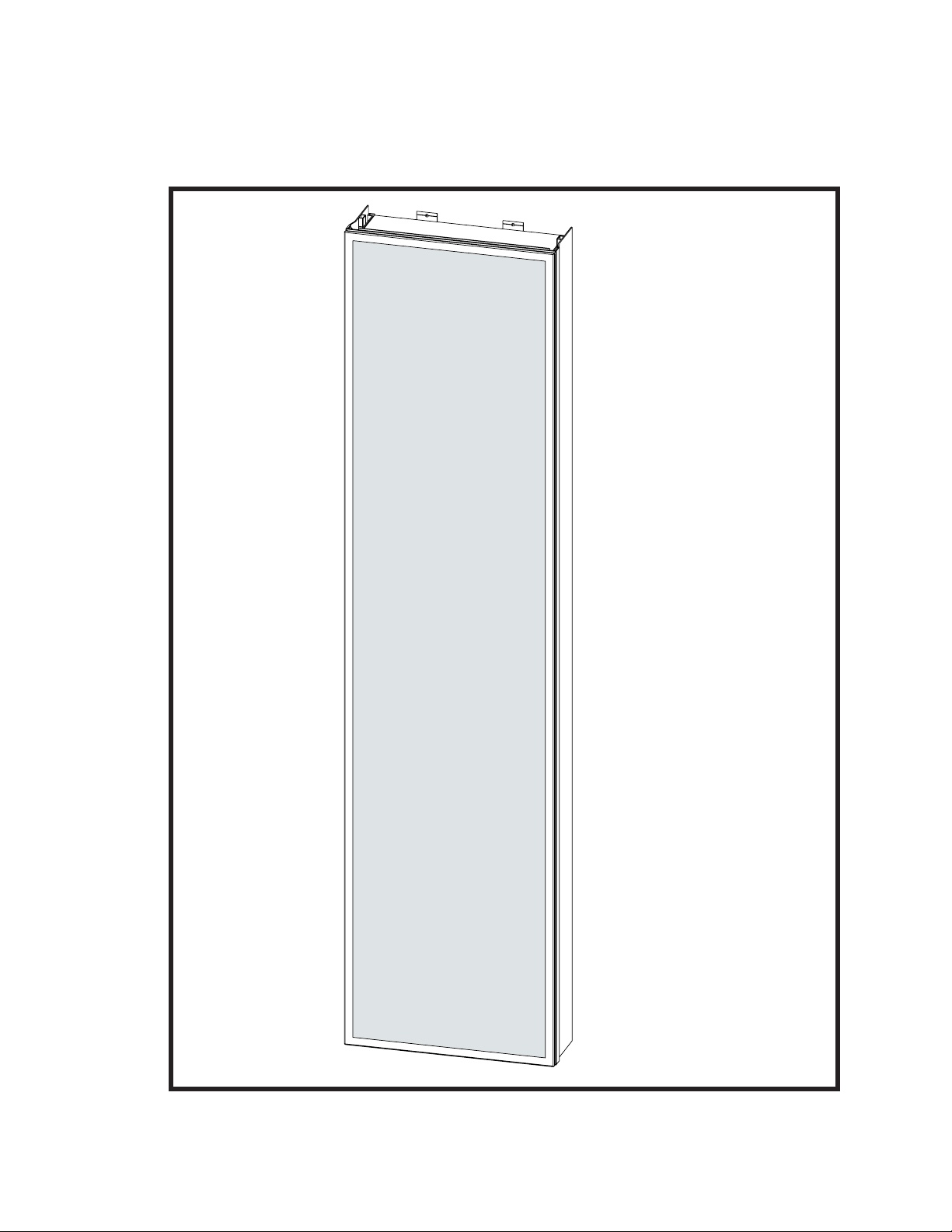

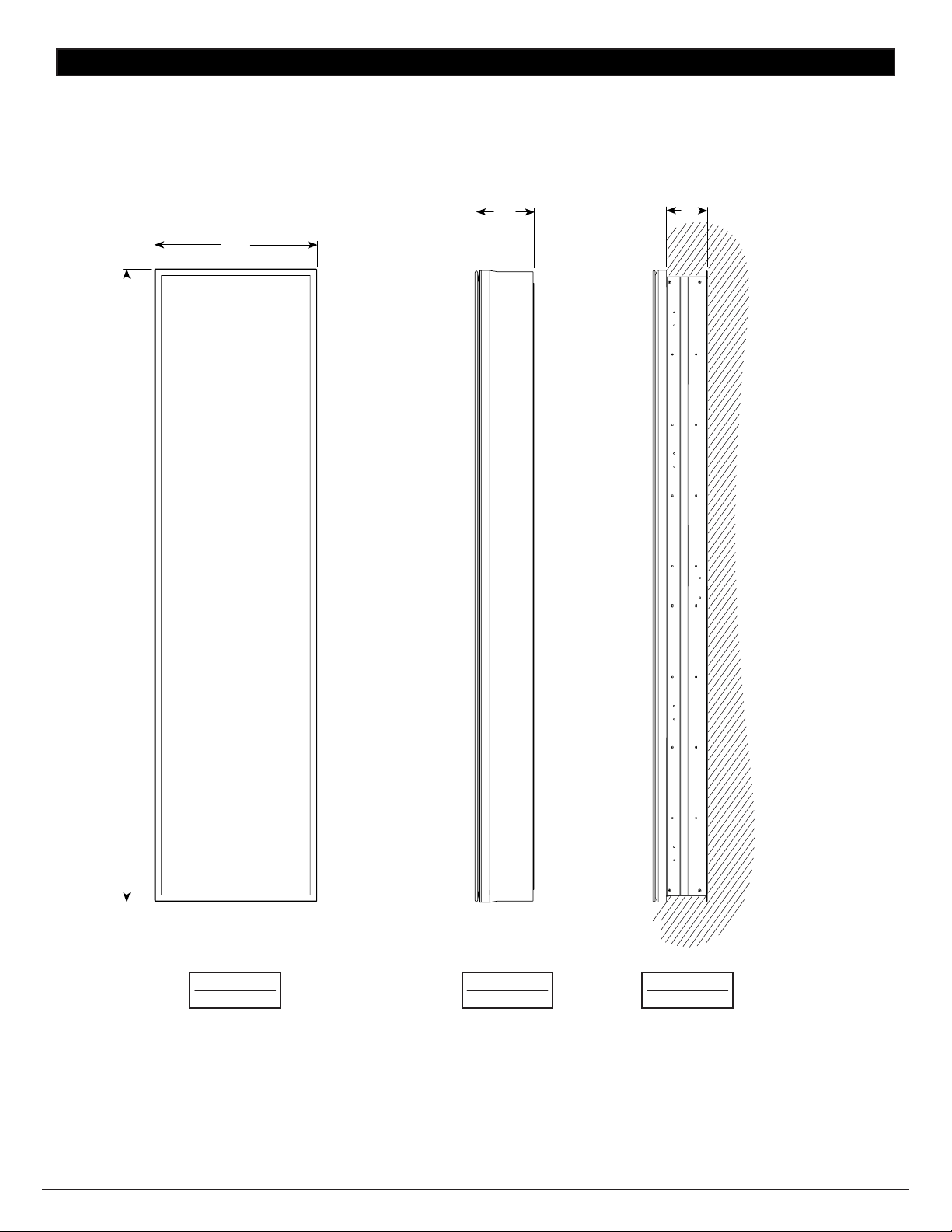

TALL SINGLE DOOR MODEL, SIZE SPECIFICATIONS / MODÈLE HAUT À PORTE SIMPLE ,DIMENSIONS
15”
4”
WALL MOUNTED / SUSPENDU RECESSED / ENCASTRÉ
*
FRONT VIEW
VUE DE FACE
SIDE VIEW
VUE DE CÔTÉ
SIDE VIEW
VUE DE CÔTÉ
60”
5 ¼”

7
SURFACE MOUNT INSTALLATION / INSTALLATION SUSPENDUE
12”
1
2

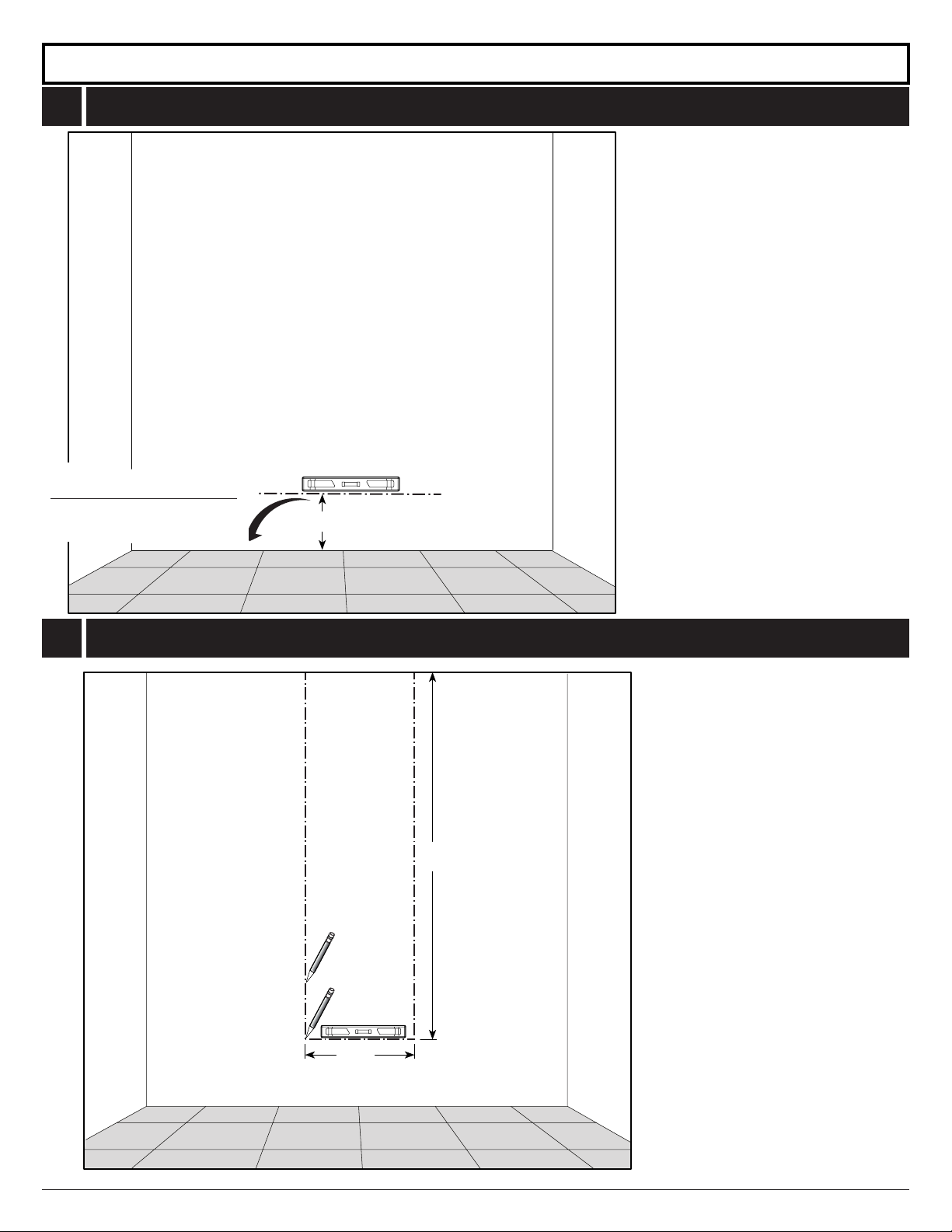

CABINET AND JUNCTION BOX POSITION
EMPLACEMENT DU CABINET ET DU BOÎTIER DE RACCORDEMENT
LEVEL AND MARK THE CABINET POSITION
NIVELER ET MARQUER L’EMPLACEMENT DU CABINET
BOTTOM OF CABINET MUST BE BETWEEN
27” TO 30” FROM BOTTOM OF JUNCTION BOX
LE BAS DU CABINET DOIT SE SITUER ENTRE
27” ET 30” DEPUIS LE BAS DU BOÎTIER DE
RACCORDEMENT
JUNCTION BOX
BOÎTIER DE RACCORDEMENT
27“ TO 30“
27“ À 30“
60”
15”
KEEP 12” MINIMUM CLEARANCE
ABOVE THE FLOOR
GARDER UN MINIMUM DE 12”
DE DÉGAGEMENT AU DESSUS DU
PLANCHER

8

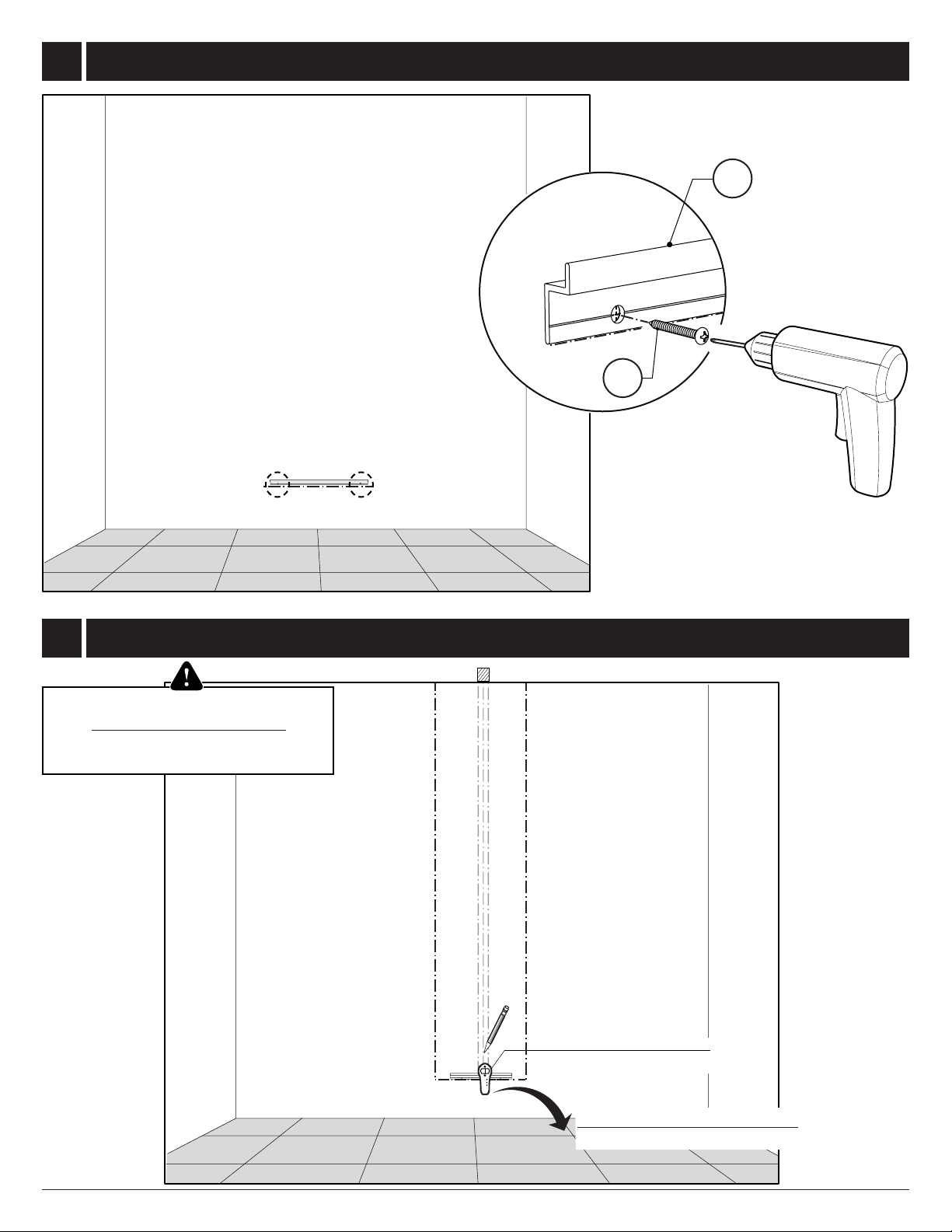

DRILL AND INSERT THE WALL PLUGS / PERCER ET INSÉRER LES CHEVILLES
4
6

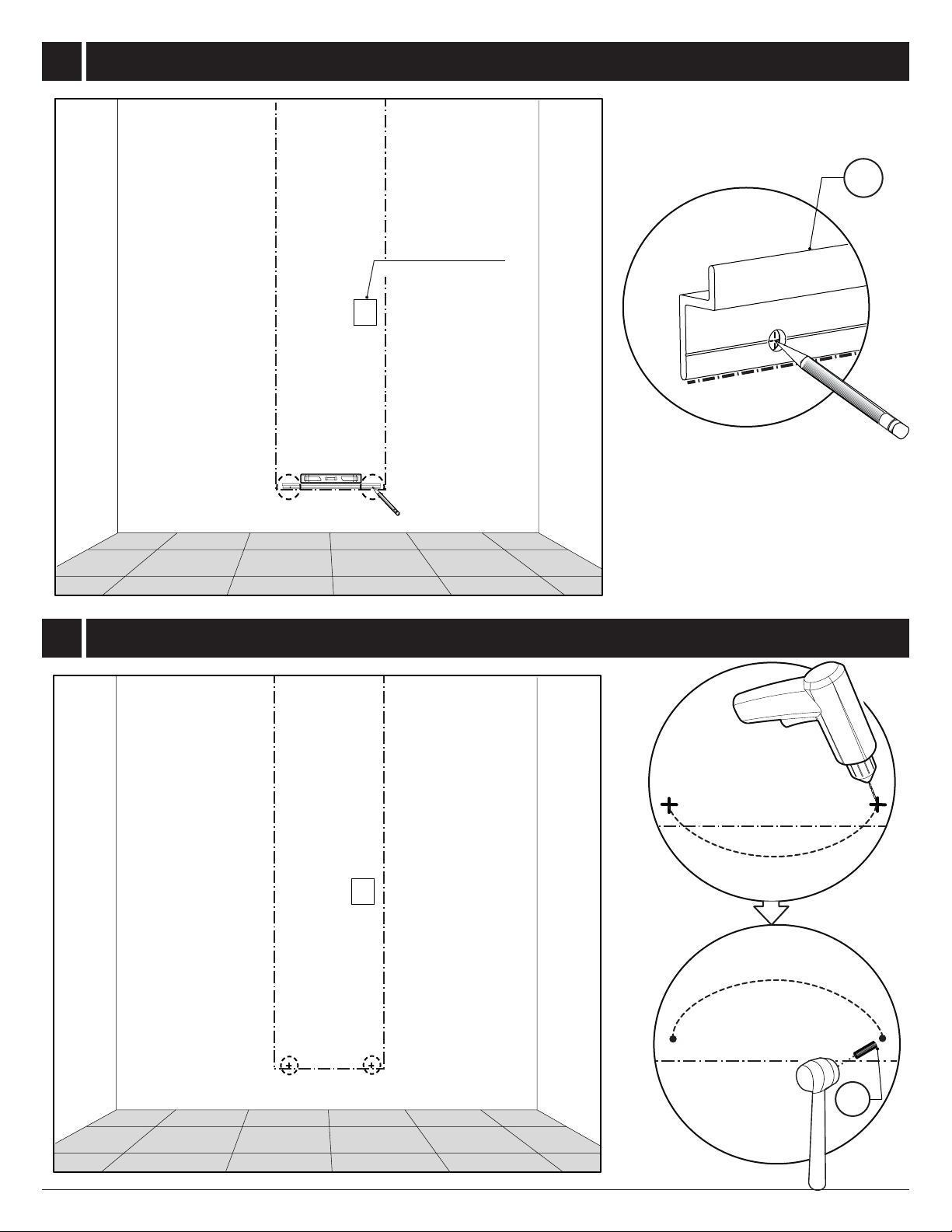

3MARK THE BOTTOM SUPPORT HOLES ON THE WALL
MARQUER LES TROUS DU SUPPORT INFÉRIEUR SUR LE MUR
4
JUNCTION BOX
BOÎTIER DE RACCORDEMENT

9
5PLACE THE BOTTOM SUPPORT ON PREVIOUS MARK AND INSTALL
PLACER LE SUPPORT INFÉRIEUR SUR LES MARQUES FAITES PRÉCÉDEMMENT PUIS L’INSTALLER
6LOCATE THE STUDS IN THE WALL / LOCALISER LES MONTANTS DANS LE MUR
STUD DETECTOR
DÉTECTEUR DE MONTANTS
IF MODEL COVERS MULTIPLE
STUDS, LOCATE ALL THE STUDS
SI LE MODÈLE COUVRE PLUSIEURS
MONTANTS, LOCALISER TOUS LES MONTANTS
FIND THE STUD IN THE WALL
TROUVER LE MONTANT DANS LE MUR
4
8

10
8DRILL AND FASTEN THE BOTTOM SUPPORT ON THE STUD
PERCER ET SÉCURISER LE SUPPORT INFÉRIEUR SUR LE MONTANT
7MARK THE STUD ON THE BOTTOM SUPPORT
MARQUER LE MONTANT SUR LE SUPPORT INFÉRIEUR
IF MODEL COVERS MULTIPLE
STUDS, MARK ALL THE STUDS
SI LE MODÈLE COUVRE PLUSIEURS
MONTANTS, MARQUER TOUS LES MONTANTS
7
USE 3/32" DRILL BIT
UTILISER LA MÈCHE 3/32"

11
13A
13A
INSTALL THE HINGE PLATES / INSTALLER LES PLAQUES DE CHARNIÈRE
9
RIGHT SIDE INSTALLATION / INSTALLATION DU CÔTÉ DROIT
LEFT SIDE INSTALLATION / INSTALLATION DU CÔTÉ GAUCHE
9/32" (7MM)
9/32" (7MM)
USE 9/32” (7MM) WRENCH
TO FASTEN THE NUT
UTILISER UNE CLÉ DE 9/32”
(7MM) POUR MAINTENIR
L’ÉCROU
USE 9/32” (7MM) WRENCH
TO FASTEN THE NUT
UTILISER UNE CLÉ DE 9/32”
(7MM) POUR MAINTENIR
L’ÉCROU

12

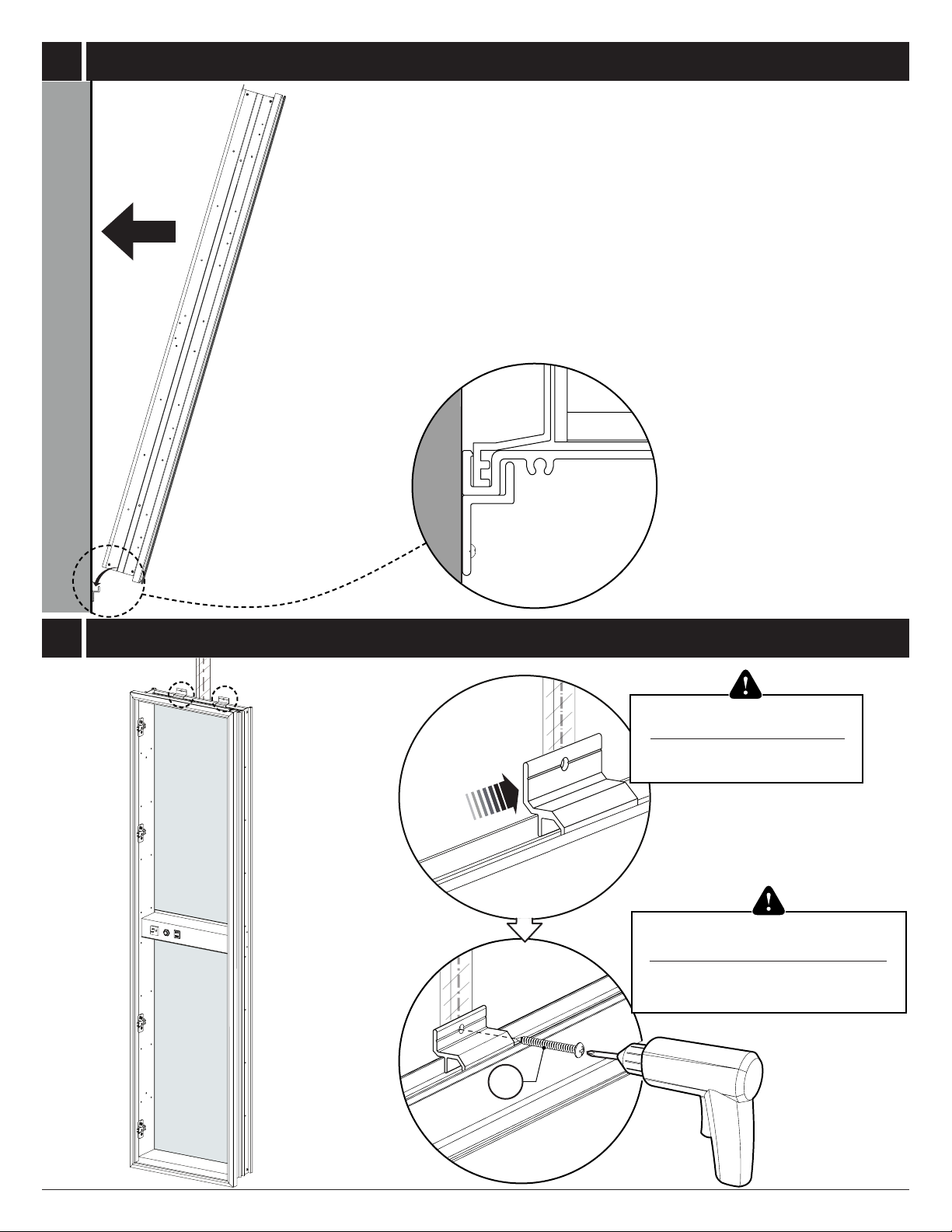

10 INSTALL THE TOP BRACKETS / INSTALLER LES SUPPORTS SUPÉRIEURS
SIDE VIEW
VUE DE CÔTÉ
B
A
5

13
11
VEUILLEZ NOTER: Les couleurs présentées dans le diagramme ci-dessus sont basées sur un système
standardisé. Elles peuvent varier selon votre système électrique. Pour tout doute sur la connexion, veuillez vous
référer à un électricien professionnel qualié. Fleurco n’est pas responsable des conséquences d’un mauvais
raccordement électrique pouvant mener à des chocs électriques, au feu et à la mort.
PLEASE NOTE: The colors referenced in the diagram above is based on conventional standards and may dier
between households. If there is any confusion as to how these should be connected, please seek the help of a
licensed professional electrician. Electric shock, re hazard and death are possible consequences of poor wiring
for none of which Fleurco will be held liable.
MUR
WALL
MEDICINE CABNET
MISE À LA TERRE (habituellement vert)
GROUND (usually green)
NEUTRE (habituellement blanc)
NEUTRAL (usually white)
SOUS TENSION (habituellement noir)
LIVE (usually black)
AVERTISSEMENT
WARNING

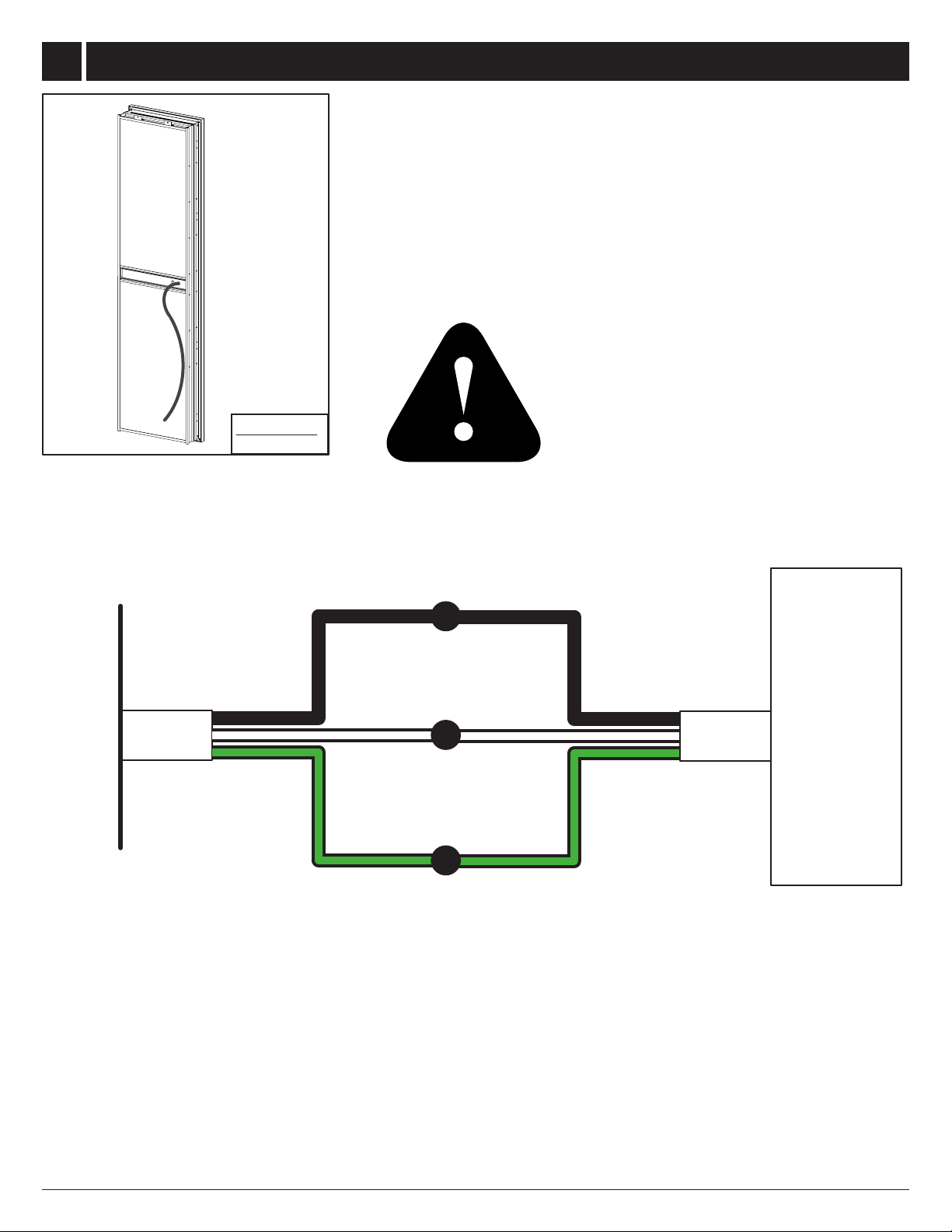

CONNECTING ELECTRICAL WIRING / CONNEXION DES CABLES ÉLECTRIQUES
BACK VIEW
VUE ARRIÈRE

14
13 ADJUST THE BRACKETS AND FASTEN / AJUSTER ET SÉCURISER LES SUPPORTS
7
12 PLACE THE CABINET ON THE WALL / PLACER LE CABINET SUR LE MUR
MAKE SURE THE BRACKET
IS ALIGNED WITH THE STUD
S’ASSURER QUE LE SUPPORT
EST ALIGNÉ AVEC LE MONTANT
IN THE CASE WHERE BRACKET DOESN’T
REACH THE STUD USE A WALL PLUG AND
SCREW #8
DANS LE CAS OÙ LE SUPPORT
N’ATTEINT PAS LE MONTANT, UTILISER
UNE CHEVILLE ET UNE VIS #8

15

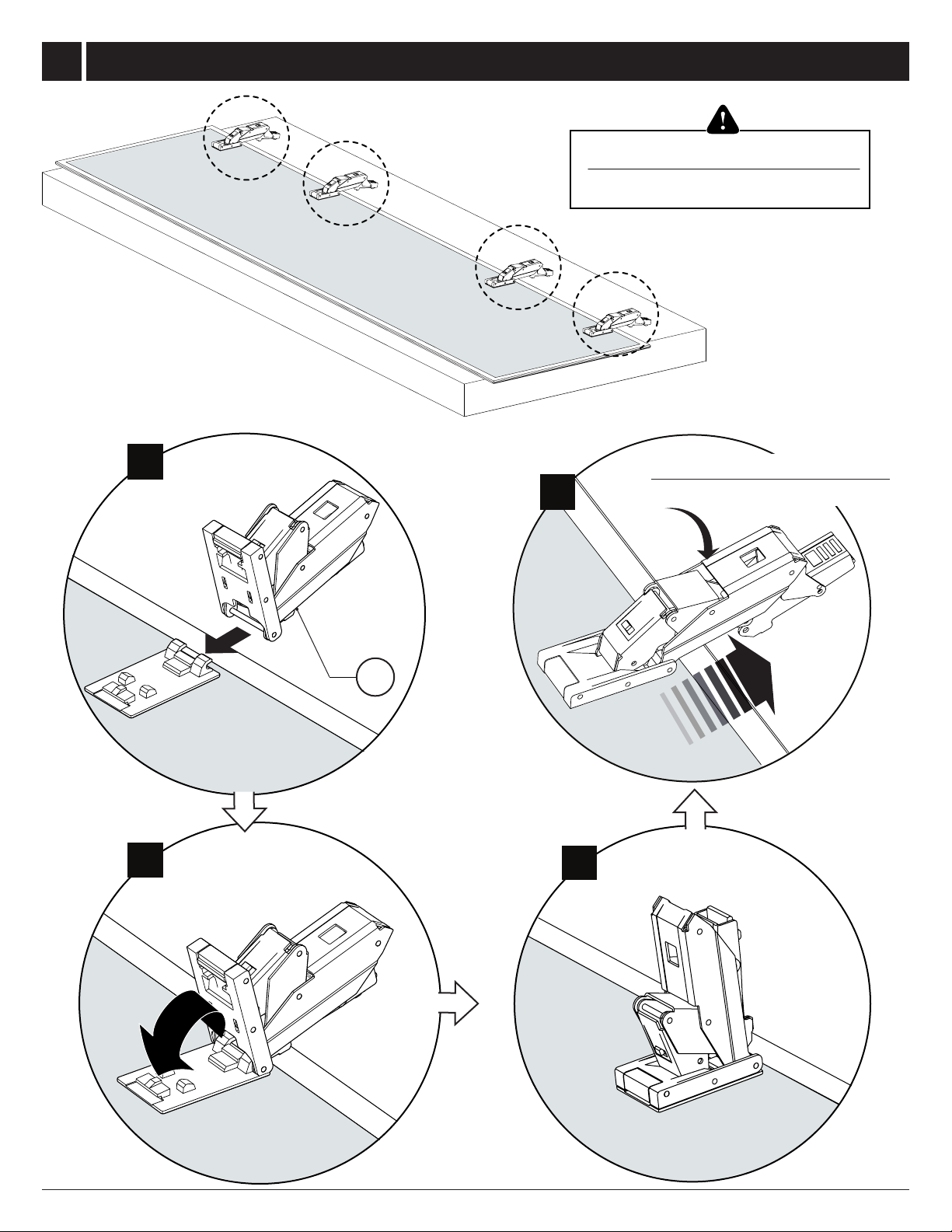

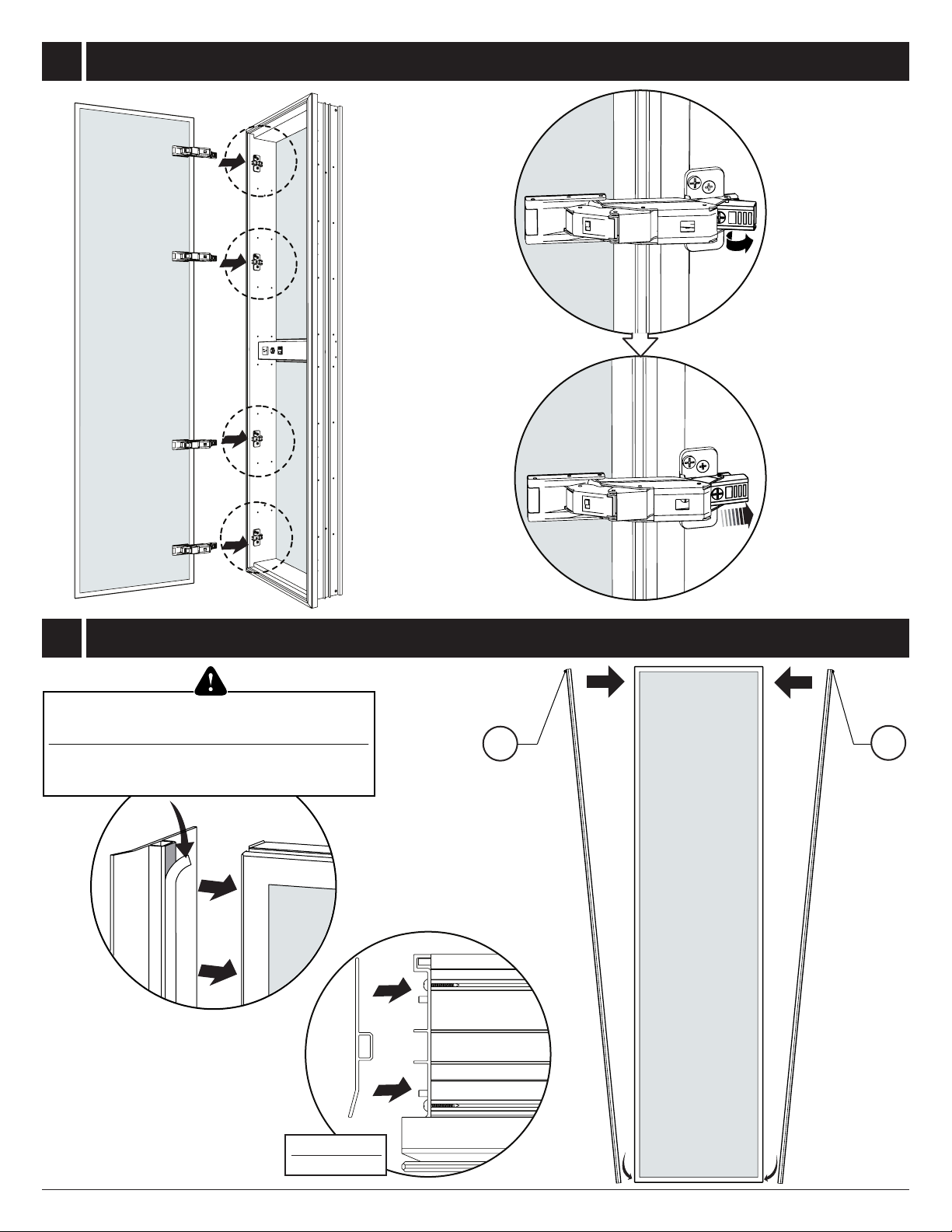

14 INSTALL THE HINGES / INSTALLER LES CHARNIÈRES
A
D
BC
PLACE THE DOOR ON CARDBOARD BOX TO
INSTALL THE HINGES
PLACER LA PORTE SUR LA BOÎTE DE CARTON
POUR INSTALLER LES CHARNIÈRESPORTE
13B
OPEN THE HINGES AS INDICATED .
OUVRIR LES CHARNIÈRES COMME INDIQUÉ.

16
15 INSTALL THE DOOR / INSTALLER LA PORTE
16 INSTALL THE SIDE PANELS / INSTALLER LES PANNEAUX LATÉRAUX
REMOVE ADHESIVE TAPE FROM THE SIDE PANEL
BEFORE INSTALLING. MAKE SURE THAT PANEL IS
ALIGNED WITH CABINET FRAME.
ENLEVER LE RUBAN ADHÉSIF DU PANNEAU LATÉRAL
AVANT D’INSTALLER. VÉRIFIER QUE LE PANNEAU
EST ALIGNÉ AVEC LE CADRE DU CABINET.
TOP VIEW
VUE DE DESSUS
11

17
17 PLACE THE TOP PANEL / PLACER LE PANNEAU SUPÉRIEUR
3
18 INSTALL THE SHELF SUPPORT PEGS / INSTALLER LES SUPPORTS DE TABLETTE
12
THESE PERFORATIONS ALLOW THE
HEIGHT ADJUSTMENT OF THE SHELVES
CES PERFORATIONS PERMETTENT LE
RÉGLAGE DE LA HAUTEUR DES TABLETTES
FOR SAFETY REASONS, ALWAYS INSTALL A SHELF ON THE FIRST ROW
OF HOLES ABOVE ELECTRICAL BOX .
ELECTRICAL BOX IS NOT DESIGNED TO HOLD PRODUCTS.
POUR DES RAISONS DE SÉCURITÉ, TOUJOURS INSTALLER UNE
TABLETTE SUR LA PREMIÈRE RANGÉE DE TROUS AU DESSUS DE LA BOÎTE
ÉLECTRIQUE. LA BOÎTE ÉLECTRIQUE N’EST PAS CONÇUE POUR
SUPPORTER DES PRODUITS .

18
19
20

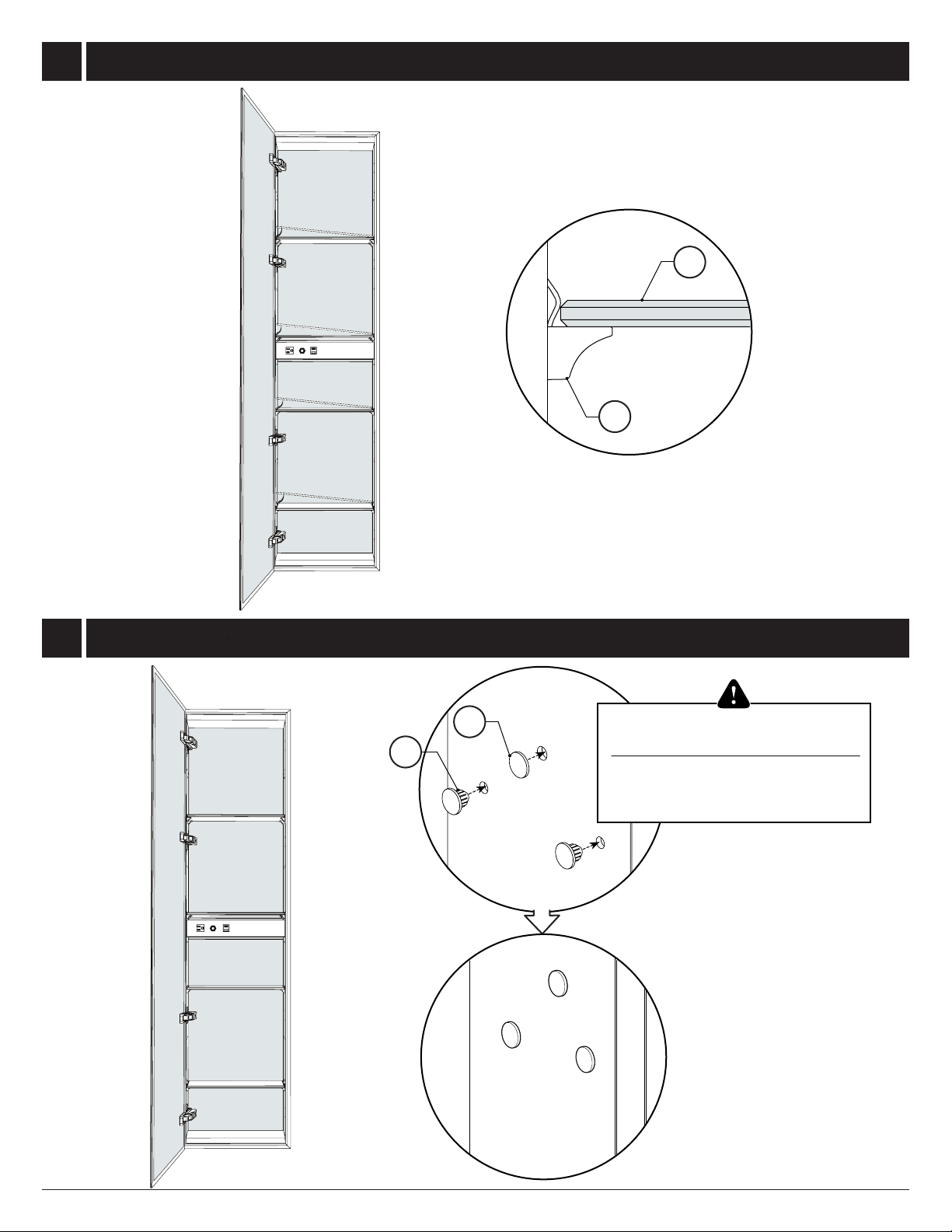

INSTALL THE GLASS SHELVES / INSTALLER LES TABLETTES EN VERRE
14
12
INSTALL THE HOLE CAPS / INSTALLER LES CACHE-TROUS
10
11 NOTE THAT HOLE CAPS #10 ARE FOR
SHELVES HOLES AND ADHESIVE CAPS #11
ARE FOR OTHER HOLES.
NOTER QUE LES CACHE-TROUS #10 SONT
POUR LES TROUS DES TABLETTES ET
LES CACHE-TROUS AUTOCOLLANTS #11
SONT POUR LES AUTRES TROUS.

19
21 ADJUST THE DOOR / AJUSTER LA PORTE
A
B
SIDE VIEW
VUE LATÉRALE
SIDE VIEW
VUE LATÉRALE
ALIGN THE DOOR WITH FRAME I ALIGNER LA PORTE AVEC LE CADRE
ADJUST THE GAP BETWEEN DOOR AND CABINET I AJUSTER L’ESPACE ENTRE LA PORTE ET LE CABINET
FRONT VIEW
VUE DE FACE
FRONT VIEW
VUE DE FACE

20
RECESS-MOUNT INSTALLATION / INSTALLATION ENCASTRÉE
1
2LEVEL AND MARK THE DIMENSION FOR THE RECESSED CABINET
NIVELER ET MARQUER LES DIMENSIONS D’ENCASTREMENT DU CABINET
12”
14 ¾”
59 ⁄”
KEEP 12” MINIMUM CLEARANCE
ABOVE THE FLOOR
GARDER UN MINIMUM DE 12”
DE DÉGAGEMENT AU DESSUS
LEPLANCHER
LEVEL AND MARK THE CABINET POSITION / NIVELER ET MARQUER L’EMPLACEMENT DU CABINET
