INSTALLATION MANUAL - GUIDE D’INSTALLATION
MC03
01 / 2020

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
THANK YOU / MERCI
We can assure you that FLEURCO has used the best materials and has applied the strictest quality control measures to
ensure that each and every unit meets the highest quality standards. This booklet contains general information about the
unit as well as step-by-step installation instructions.
Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes
de contrôle de qualité an de garantir que chaque unité répond aux normes de haute qualité. Cette brochure contient des
informations générales sur cette unité ainsi que des instructions étape-par-étape pour l’installer.
BEFORE BEGINNING /AVANT DE COMMENCER
Carefully read the instructions before beginning the installation.
• It is recommended that you wear safety glasses at all times during the installation.
• Observe all local plumbing and building codes.
• It is strongly recommended that this installation be performed by a professional plumber or contractor.
Lire attentivement les instructions avant de débuter l’installation.
• Il est recommandé de porter des lunettes de sécurité en tout temps lors de l’installation.
• Respecter tous les codes de plomberie et de bâtiment locaux.
• L’installation par un plombier accrédité ou un contracteur est fortement suggérée

DRILL
PERCEUSE
TOOLS REQUIRED / OUTILS REQUIS
PENCIL
CRAYON
STUD DETECTOR
DÉTECTEUR DE MONTANTS
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
TAPE MEASURE
RUBAN À MESURER
CEMENT BOARD SAW
SCIE À GYPSE
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
3/32" DRILL BITS
MÈCHE 3/32"
7MM 9/32" WRENCH
7MM 9/32 ”
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
*
*
*

4
PARTS LISTING / LISTE DES PIÈCES
1
3
4
1
2
5
1
3
4
1
2
5
1
3
4
2
5

ELECTRICAL OUTLET
PRISE ÉLECTRIQUE
ON / OFF TOUCH SWITCH
INTERRUPTEUR TACTILE ON/OFF
ELECTRICAL OUTLET
PRISE ÉLECTRIQUE
USB PORT
PORT USB

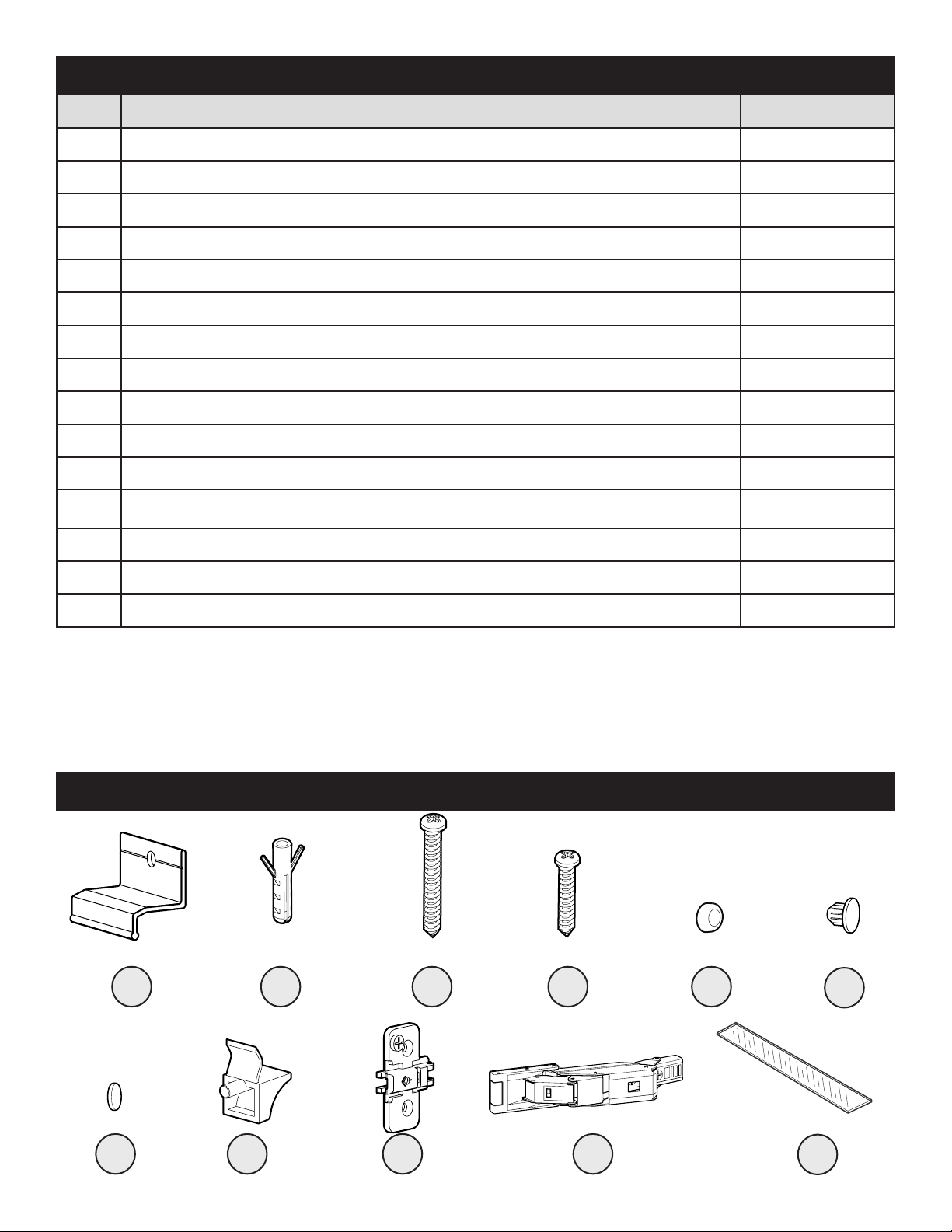

ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 SIDE PANEL / PANNEAU LATÉRAL 2
2 MIRROR CABINET / CABINET AVEC MIROIR 1
3 TOP PANEL / PANNEAU SUPÉRIEUR 1
4 BOTTOM SUPPORT /SUPPORT INFÉRIEUR 1
5TOP BRACKET / SUPPORT SUPÉRIEUR 2
6 WALL PLUG / CHEVILLE 4
7 PAN HEAD SCREW (ST5-50MM) / VIS À TÊTE CYLINDRIQUE (ST5-50MM) 4
8 PAN HEAD SCREW (ST4-38MM) / VIS À TÊTE CYLINDRIQUE (ST4-38MM) 4
9SCREW CAP /COUVRE-VIS 4
10 HOLE CAP /CACHE-TROUS 12
11 STICKER CAP /CACHE-TROU AUTOCOLLANT 4
12 SHELF SUPPORT PEG /SUPPORT DE TABLETTE 4 PER SHELF
4 PAR TABLETTE
13A HINGE PLATE / PLAQUE POUR CHARNIÈRE 2 TO / À 3
13B HINGE / CHARNIÈRE 2 TO / À 3
14 GLASS SHELF /TABLETTE EN VERRE 2 TO / À 3
HARDWARE LISTING / LISTE DE QUINCAILLERIE
QUANTITY VARIES BY MODEL / QUANTITÉ VARIABLE SELON LE MODÈLE
*
*
*
*
*
PARTS LISTING / LISTE DES PIÈCES
510
11 12 13A 13B 14
6 7 8 9
FOR SURFACE MOUNTED INSTALLATION SEE PAGE 9
FOR RECESSED INSTALLATION SEE PAGE 22
POUR L’INSTALLATION SUSPENDUE VOIR LA PAGE 9
POUR L’INSTALLATION ENCASTRÉE VOIR LA PAGE 22
*
*

6
SINGLE DOOR MODEL, SIZE SPECIFICATIONS / MODÈLE À PORTE SIMPLE ,DIMENSIONS
W5 ¼” 4”
H
WALL MOUNTED / SUSPENDU RECESSED / ENCASTRÉ
FRONT VIEW
VUE DE FACE
SIDE VIEW
VUE DE CÔTÉ
SIDE VIEW
VUE DE CÔTÉ
MODEL / MODÈLE WIDTH / LARGEUR (W) HEIGHT / HAUTEUR (H)
MCHS1930 19” 30 3/8”
MCHS1936 19” 36 3/8”
MCHS2430 24 3/8” 30 3/8”
MCHS2436 24 3/8” 36 3/8”

7

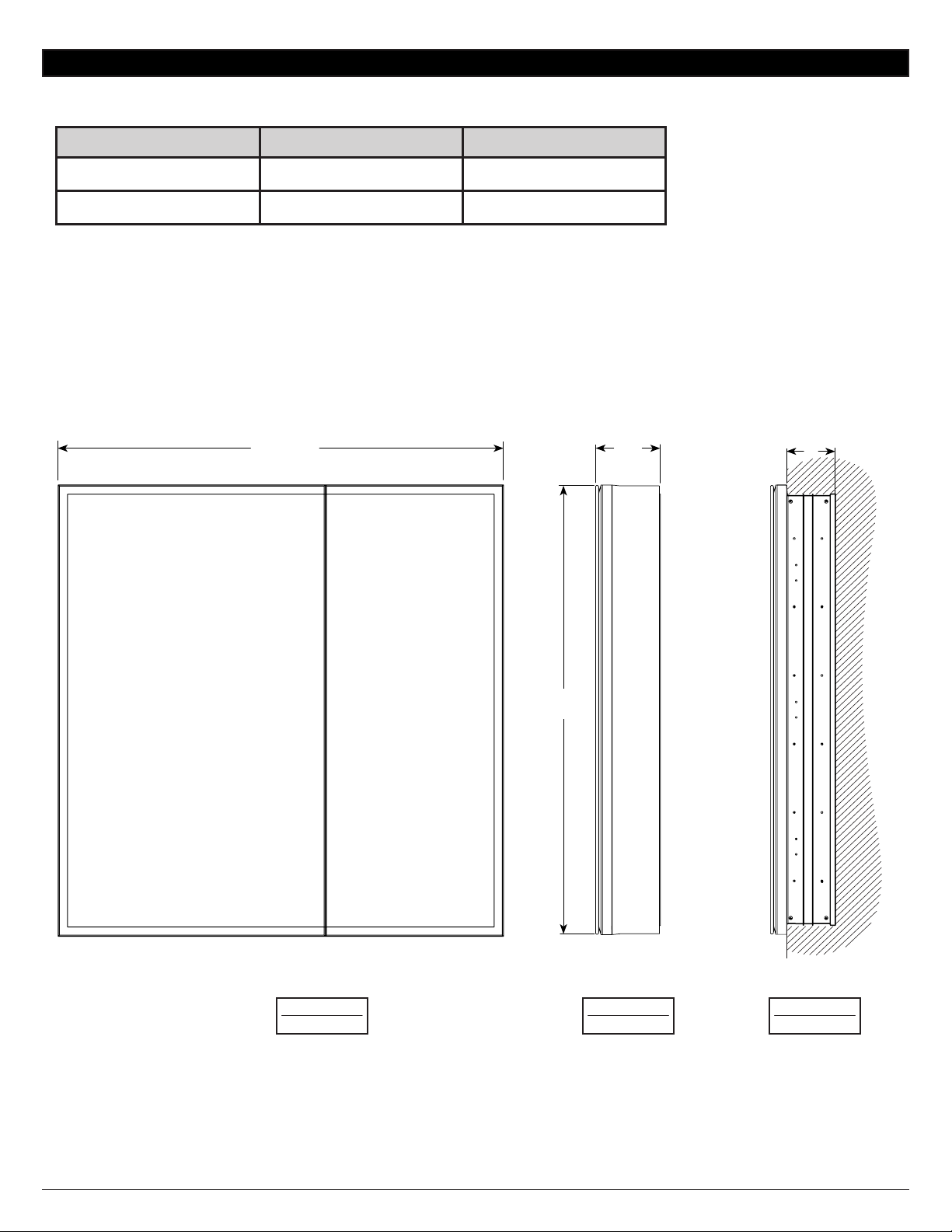

DOUBLE DOOR MODEL, SIZE SPECIFICATIONS / MODÈLE À PORTES DOUBLES ,DIMENSIONS
5 ¼” 4”
H
WALL MOUNTED / SUSPENDU RECESSED / ENCASTRÉ
MODEL / MODÈLE WIDTH / LARGEUR (W) HEIGHT / HAUTEUR (H)
MCHB3030 30 3/8” 30 3/8”
MCHB3036 30 3/8” 36 3/8”
W
FRONT VIEW
VUE DE FACE
SIDE VIEW
VUE DE CÔTÉ
SIDE VIEW
VUE DE CÔTÉ

8
5 ¼” 4”
H
WALL MOUNTED / SUSPENDU RECESSED / ENCASTRÉ
MODEL / MODÈLE WIDTH / LARGEUR (W) HEIGHT / HAUTEUR (H)
MCHT3030 30 3/8” 30 3/8”
MCHT3036 30 3/8” 36 3/8”
MCHT3630 36 3/8” 30 3/8”
MCHT3636 36 3/8” 36 3/8”
MCHT4830 48 3/8” 30 3/8”
MCHT4836 48 3/8” 36 3/8”
MCHT6030 60”30 3/8”
MCHT6036 60”36 3/8”

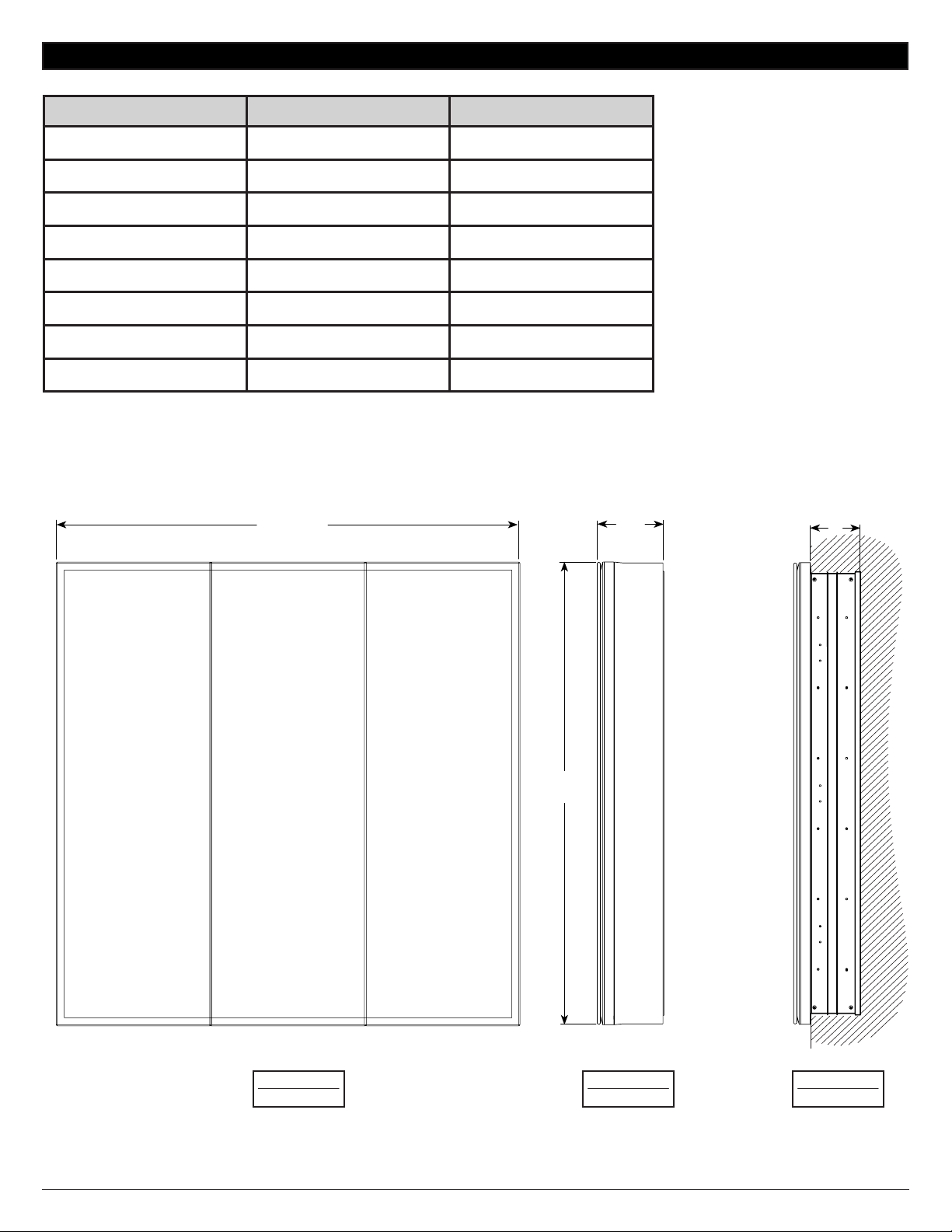

TRIPLE DOOR MODEL, SIZE SPECIFICATIONS / MODÈLE À PORTES TRIPLES ,DIMENSIONS
W
FRONT VIEW
VUE DE FACE
SIDE VIEW
VUE DE CÔTÉ
SIDE VIEW
VUE DE CÔTÉ

9

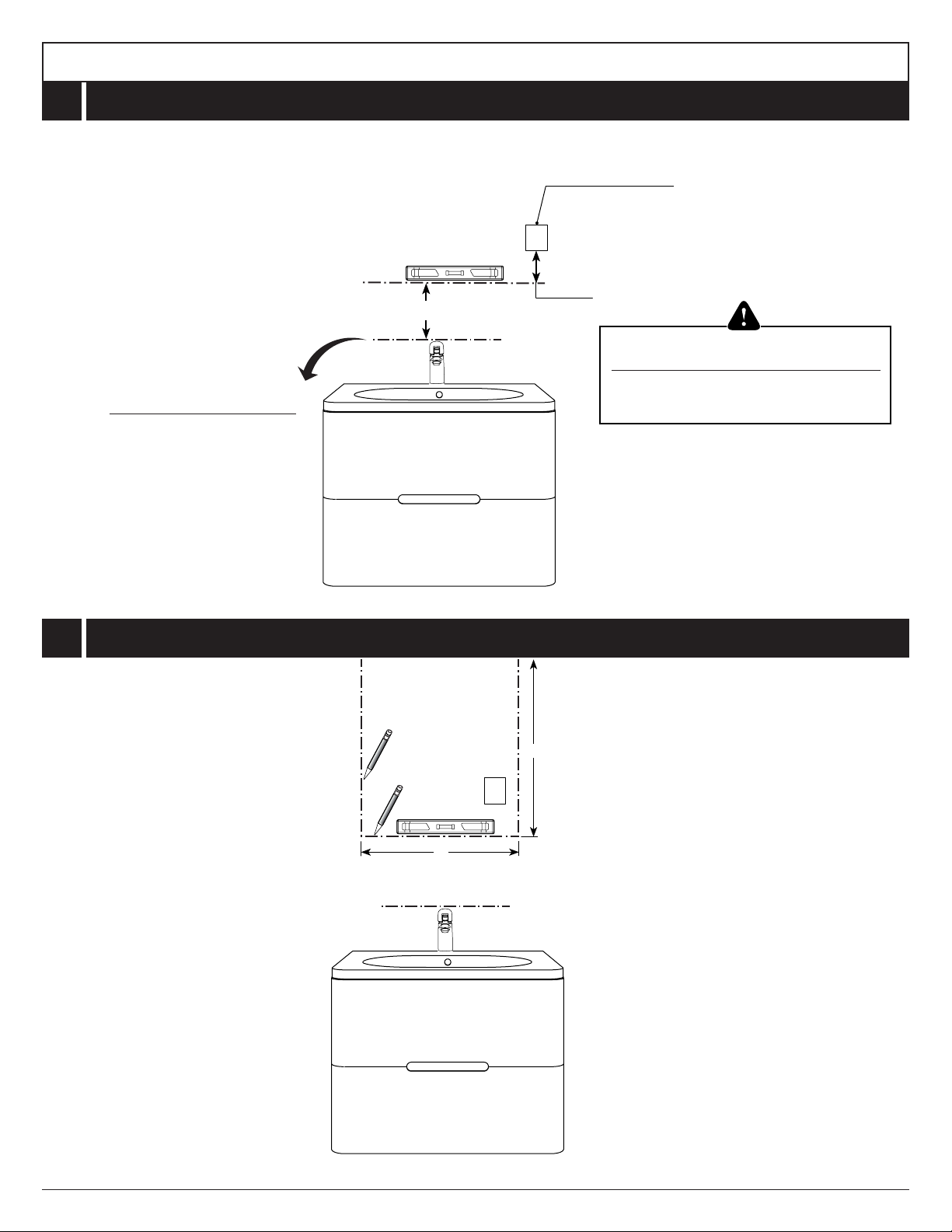

SURFACE MOUNT INSTALLATION / INSTALLATION SUSPENDUE
3"
1 ½” TO 2 ½”
1 ½ ” À 2 ½”
W
H
KEEP 3” MINIMUM CLEARANCE
ABOVE THE FAUCET
GARDER UN MINIMUM DE 3”
DE DÉGAGEMENT AU DESSUS
DU ROBINET
1
2
JUNCTION BOX
BOÎTIER DE RACCODEMENT
LEVEL AND MARK THE CABINET POSITION
NIVELER ET MARQUER L’EMPLACEMENT DU CABINET
BOTTOM OF CABINET MUST BE BETWEEN
1 
LE BAS DU CABINET DOIT SE SITUER ENTRE
1  DEPUIS LE BAS DU BOÎTIER DE
RACCORDEMENT

EMPLACEMENT DU CABINET ET DU BOÎTIER DE RACCORDEMENT

10

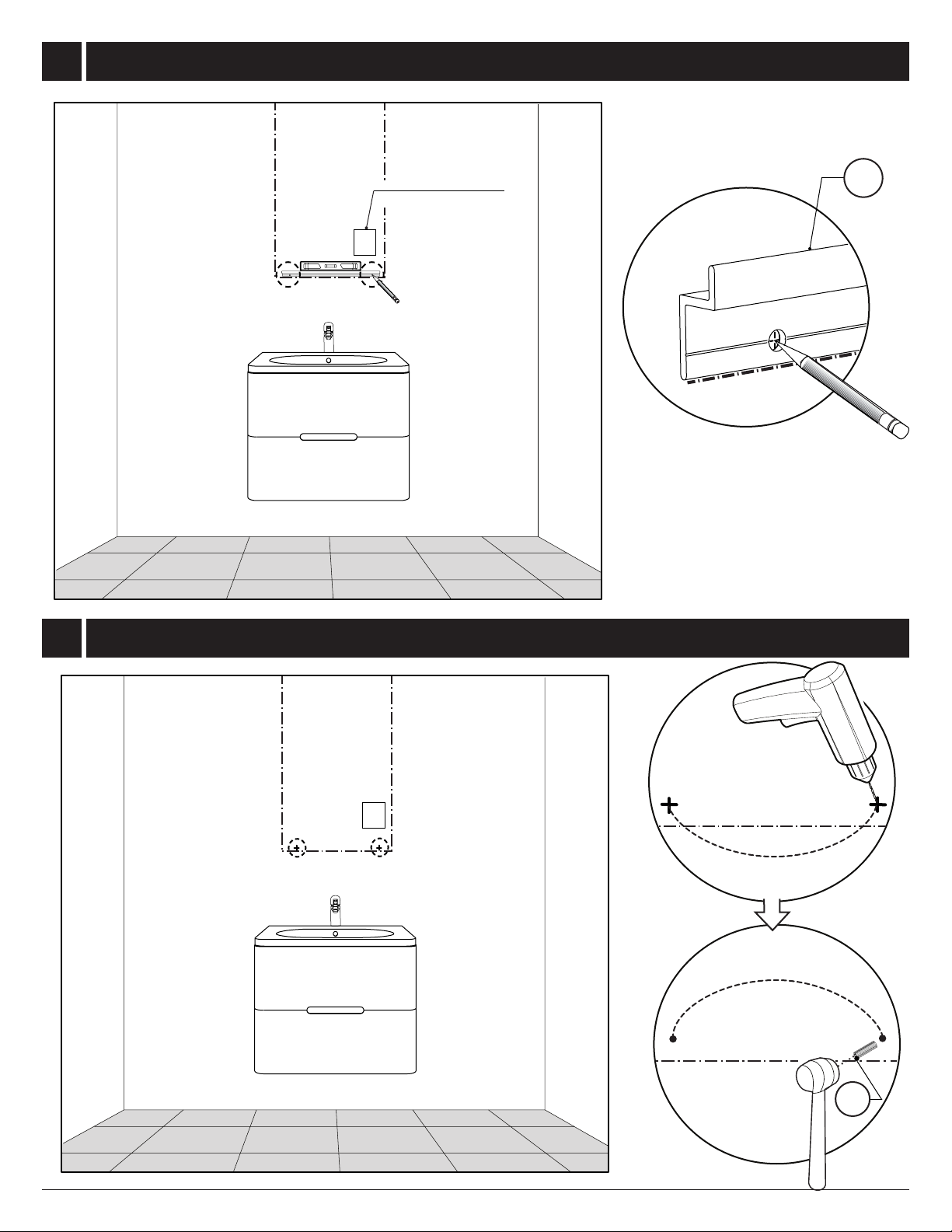

DRILL AND INSERT THE WALL PLUGS / PERCER ET INSÉRER LES CHEVILLES
4
6
3MARK THE BOTTOM SUPPORT HOLES ON THE WALL
MARQUER LES TROUS DU SUPPORT INFÉRIEUR SUR LE MUR
4
JUNCTION BOX
BOÎTIER DE RACCORDEMENT

11
4
8

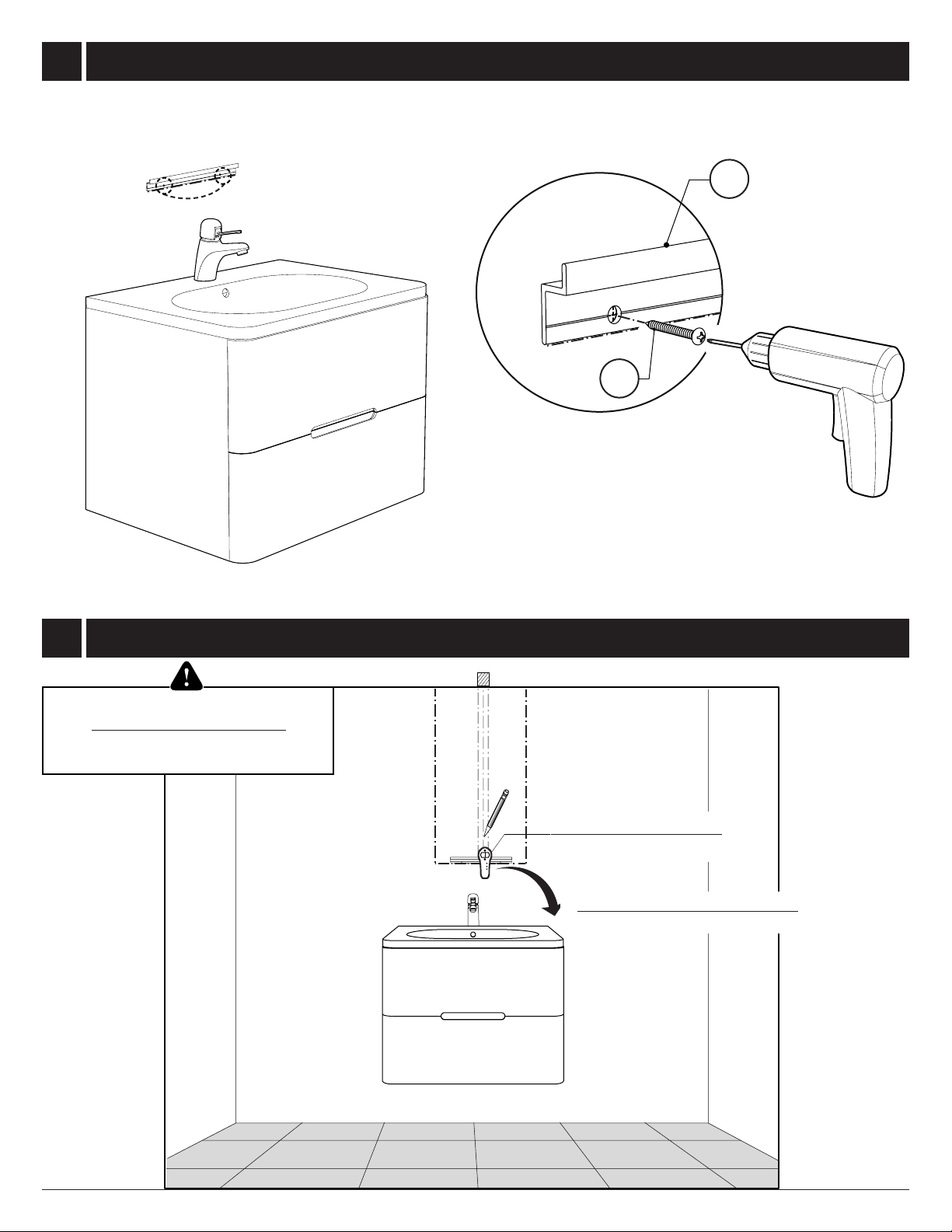

5PLACE THE BOTTOM SUPPORT ON PREVIOUS MARK AND INSTALL
PLACER LE SUPPORT INFÉRIEUR SUR LES MARQUES FAITES PRÉCÉDEMMENT PUIS L’INSTALLER
6LOCATE THE STUDS IN THE WALL / LOCALISER LES MONTANTS DANS LE MUR
STUD DETECTOR
DÉTECTEUR DE MONTANTS
IF MODEL COVERS MULTIPLE
STUDS, LOCATE ALL THE STUDS
SI LE MODÈLE COUVRE PLUSIEURS
MONTANTS, LOCALISER TOUS LES MONTANTS
FIND THE STUD IN THE WALL
TROUVER LE MONTANT DANS LE MUR

12
8DRILL AND FASTEN THE BOTTOM SUPPORT ON THE STUD
PERCER ET SÉCURISER LE SUPPORT INFÉRIEUR SUR LE MONTANT
7
7MARK THE STUD ON THE BOTTOM SUPPORT
MARQUER LE MONTANT SUR LE SUPPORT INFÉRIEUR
IF MODEL COVERS MULTIPLE
STUDS, MARK ALL THE STUDS
SI LE MODÈLE COUVRE PLUSIEURS
MONTANTS, MARQUER TOUS LES MONTANTS
USE 3/32" DRILL BIT
UTILISER LA MÈCHE 3/32"

13
13A
13A

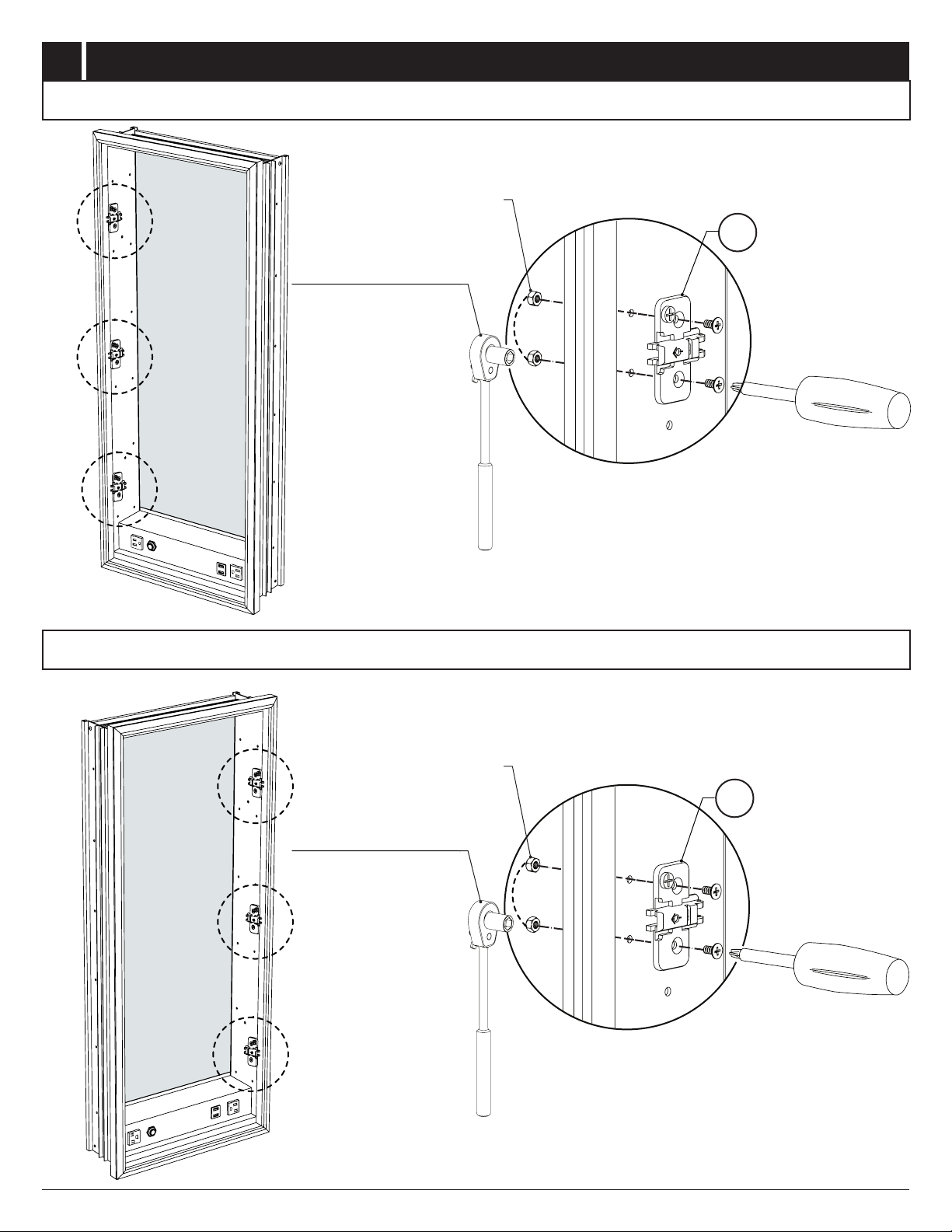

INSTALL THE HINGE PLATES / INSTALLER LES PLAQUES DE CHARNIÈRE
9
RIGHT SIDE INSTALLATION / INSTALLATION DU CÔTÉ DROIT
LEFT SIDE INSTALLATION / INSTALLATION DU CÔTÉ GAUCHE
9/32" (7MM)
9/32" (7MM)
USE 9/32” (7MM) WRENCH
TO FASTEN THE NUT
UTILISER UNE CLÉ DE 9/32”
(7MM) POUR MAINTENIR
L’ÉCROU
USE 9/32” (7MM) WRENCH
TO FASTEN THE NUT
UTILISER UNE CLÉ DE 9/32”
(7MM) POUR MAINTENIR
L’ÉCROU

14

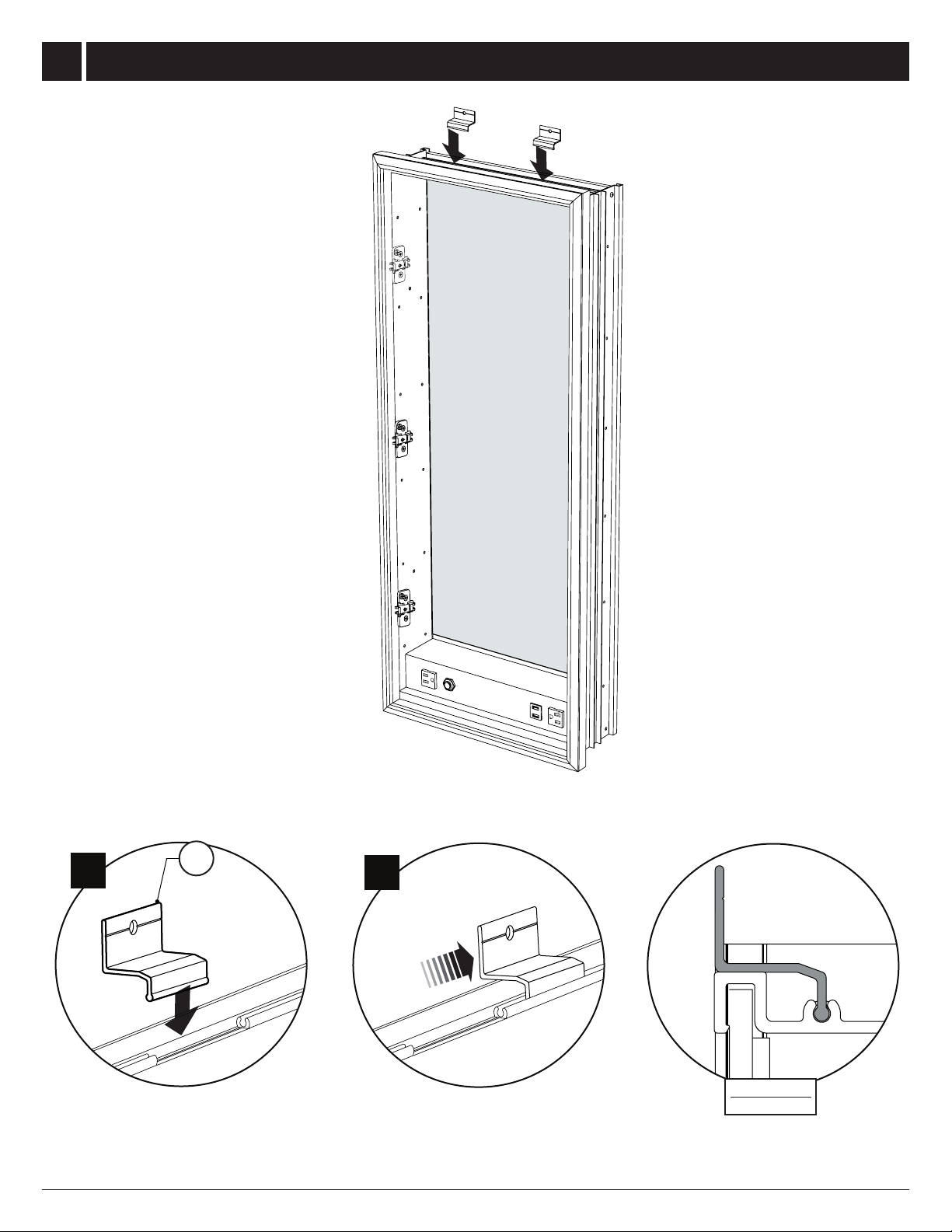

10 INSTALL THE TOP BRACKETS / INSTALLER LES SUPPORTS SUPÉRIEURS
SIDE VIEW
VUE DE CÔTÉ
B
A
5

15

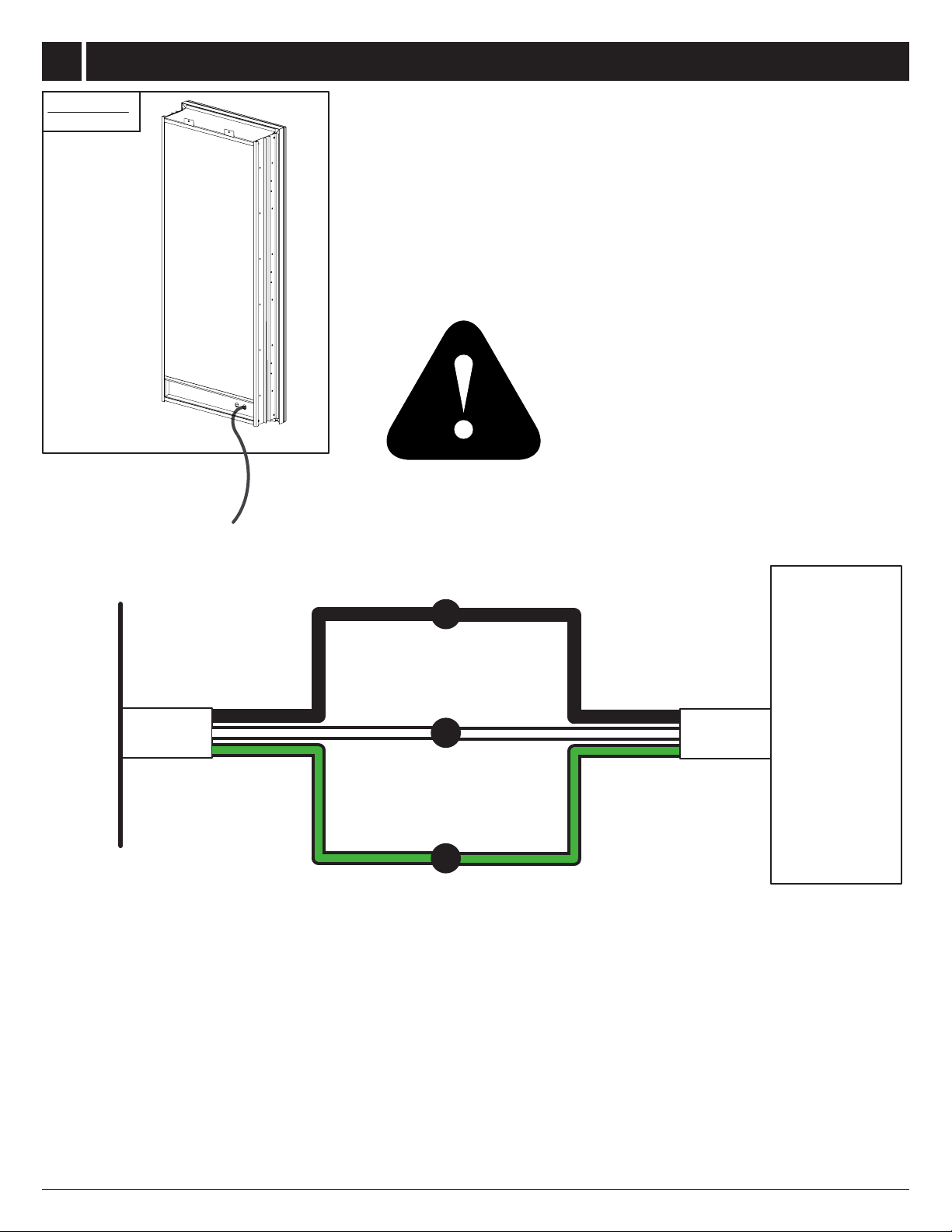

11 CONNECTING ELECTRICAL WIRING / CONNEXION DES CABLES ÉLECTRIQUES
VEUILLEZ NOTER



PLEASE NOTE: The colors referenced in the diagram above is based on conventional standards and may dier
between households. If there is any confusion as to how these should be connected, please seek the help of a
licensed professional electrician. Electric shock, re hazard and death are possible consequences of poor wiring
for none of which Fleurco will be held liable.
MUR
WALL
MEDICINE CABNET
MISE À LA TERRE (habituellement vert)
GROUND 
NEUTRE (habituellement blanc)
NEUTRAL 
SOUS TENSION (habituellement noir)
LIVE 
AVERTISSEMENT
WARNING
BACK VIEW
VUE ARRIÈRE

16
13 FASTEN / AJUSTER ET SÉCURISER LES SUPPORTS
7
MAKE SURE THE BRACKET
IS ALIGNED WITH THE STUD
S’ASSURER QUE LE SUPPORT
EST ALIGNÉ AVEC LE MONTANT
12 PLACE THE CABINET ON THE WALL / PLACER LE CABINET SUR LE MUR

REACH THE STUD USE A WALL PLUG AND
SCREW #8
DANS LE CAS OÙ LE SUPPORT
N’ATTEINT PAS LE MONTANT, UTILISER
UNE CHEVILLE ET UNE VIS #8

17
14 INSTALL THE HINGES / INSTALLER LES CHARNIÈRES
A
D
BC
PLACE THE DOOR ON CARDBOARD 
INSTALL THE HINGES
PLACER LA PORTE SUR LA BOÎTE DE CARTON
POUR INSTALLER LES CHARNIÈRESPORTE
13B



18
15 INSTALL THE DOOR / INSTALLER LA PORTE
16 INSTALL THE SIDE PANELS / INSTALLER LES PANNEAUX DE LATÉRAUX
11
REMOVE ADHESIVE TAPE FROM THE SIDE PANEL


ENLEVER LE RUBAN ADHÉSIF DU PANNEAU LATÉRAL


TOP VIEW
VUE DE DESSUS

19

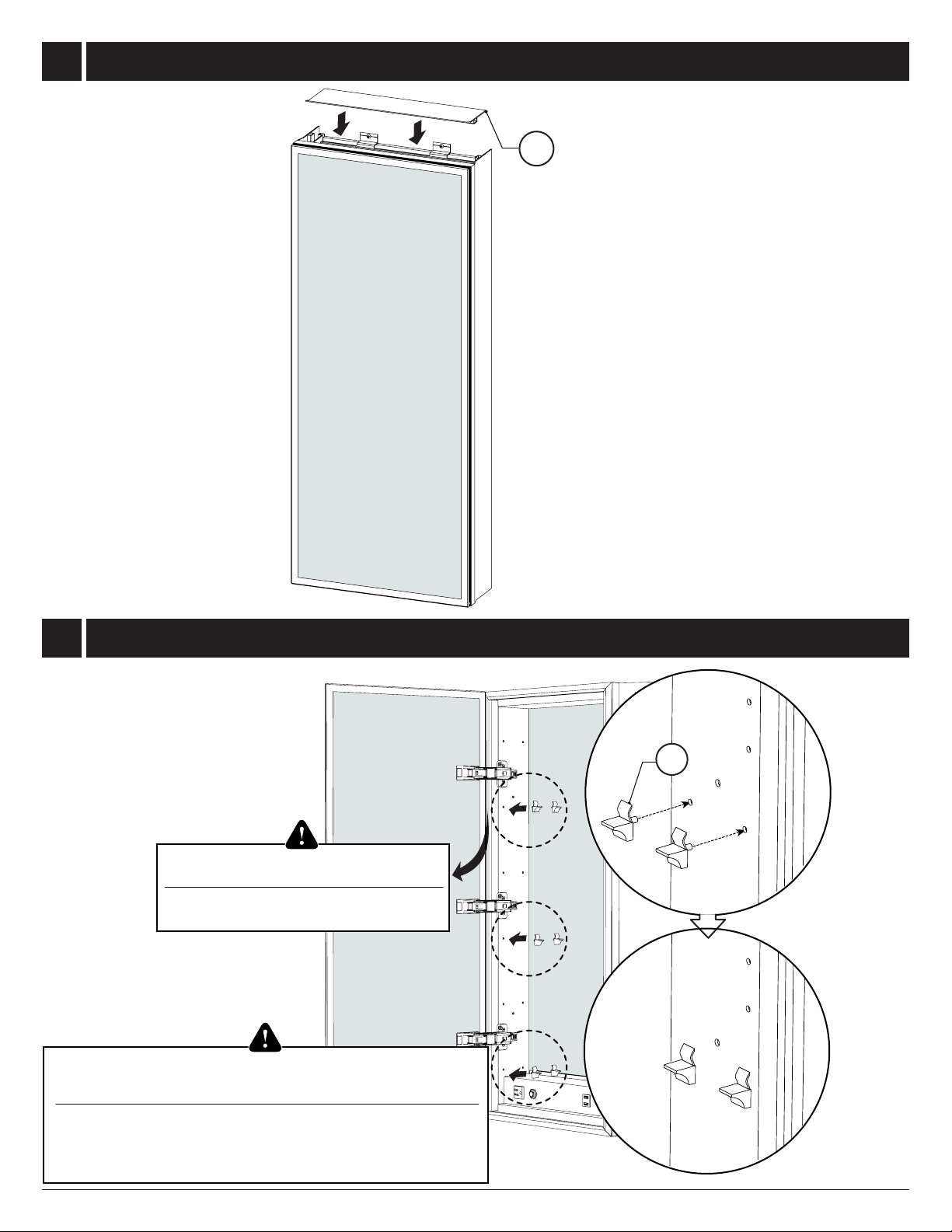

17 PLACE THE TOP PANEL / PLACER LE PANNEAU SUPÉRIEUR
3
18 INSTALL THE SHELF SUPPORT PEGS / INSTALLER LES SUPPORTS DE TABLETTE
12
THESE PERFORATIONS ALLOW THE

CES PERFORATIONS PERMETTENT LE
RÉGLAGE DE LA HAUTEUR DES TABLETTES
FOR SAFETY REASONS, ALWAYS INSTALL A SHELF ON THE FIRST ROW


POUR DES RAISONS DE SÉCURITÉ, TOUJOURS INSTALLER UNE
TABLETTE SUR LA PREMIÈRE RANGÉE DE TROUS AU DESSUS DE LA



20

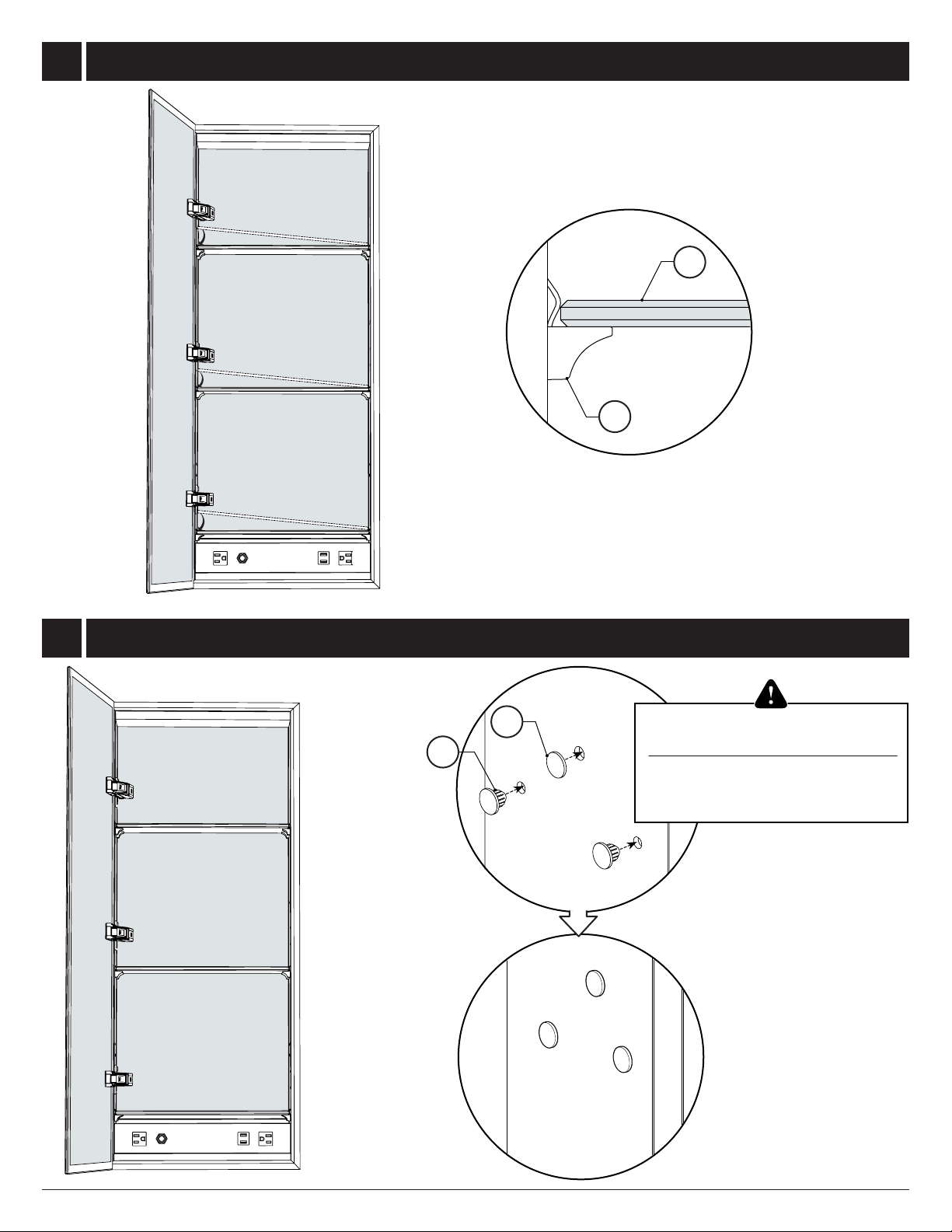

19
20
INSTALL THE GLASS SHELVES / INSTALLER LES TABLETTES EN VERRE
14
12
INSTALL THE HOLE CAPS / INSTALLER LES CACHE-TROUS
10
11 NOTE THAT HOLE CAPS #10 ARE FOR
SHELVES HOLES AND ADHESIVE CAPS #11

NOTER QUE LES CACHE-TROUS #10 SONT
POUR LES TROUS DES TABLETTES ET
LES CACHE-TROUS AUTOCOLLANTS #11

