Flex CHE 4-32 SDS-plus User manual

CHE 4-32 SDS-plus

Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 3
Original operating instructions . . . . . . . . . . . . . . . . . . . . 11
Notice d’instructions d’origine . . . . . . . . . . . . . . . . . . . . . 19
Istruzioni per l’uso originali . . . . . . . . . . . . . . . . . . . . . . . 28
Instrucciones de funcionamiento originales . . . . . . . . . . 37
Instruções de serviço originais . . . . . . . . . . . . . . . . . . . . . 46
Originele gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . 55
Originale driftsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Originale driftsanvisningen . . . . . . . . . . . . . . . . . . . . . . . . 72
Originalbruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Alkuperäinen käyttöohjekirja . . . . . . . . . . . . . . . . . . . . . . . 88
Αυθεντικές οδηγίες χειρισμού . . . . . . . . . . . . . . . . . . . . . . 96
Instrukcja oryginalna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Eredeti üzemeltetési útmutató . . . . . . . . . . . . . . . . . . . . . 114
Originální návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . 123
Originálny návod na obsluhu . . . . . . . . . . . . . . . . . . . . . 131
Originaalkasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . . 139
Originali naudojimo instrukcija . . . . . . . . . . . . . . . . . . . . 147
Lietošanas pamācības oriģināls . . . . . . . . . . . . . . . . . . . 155
Оригинальная инструкция по эксплуатации . . . . . . . . 163

CHE 4-32 SDS-plus
3
Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 5
Geräusch und Vibration . . . . . . . . . . . . . 6
Gebrauchsanweisung . . . . . . . . . . . . . . . 7
Wartung und Pflege . . . . . . . . . . . . . . . . 9
Entsorgungshinweise . . . . . . . . . . . . . . 10
-Konformität . . . . . . . . . . . . . . . . . . . 10
Haftungsausschluss
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation.
Bei Nichtbeachten des Hinweises drohen
Verletzungen oder Sachschäden.
HINWEIS!
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Leichten Atemschutz benutzen!
Entsorgungshinweis für das
Altgerät (siehe Seite
Entsorgungshinweise)!
Technische Daten
Bohr- und Meißelhammer CHE 4-32
SDS-plus
Nennaufnahmeleistung W 900
Leerlauf-Drehzahl min-1 0–850
Leerlauf-Schlagzahl min-1 0–3700
Max. Einzelschlag-
energie (nach „EPTA-
procedure 05/2009“) J4,8
Schmierung Fett
Werkzeugaufnahme SDS-plus
max. Bohrdurchmesser
– Beton
– Mauerwerk
– (HM-Bohrkrone)
– Holz
– Metall
mm
mm
mm
mm
32
82
32
13
Gewicht entsprechend
„EPTA-procedure
01/2003“ kg 4,6

CHE 4-32 SDS-plus
4

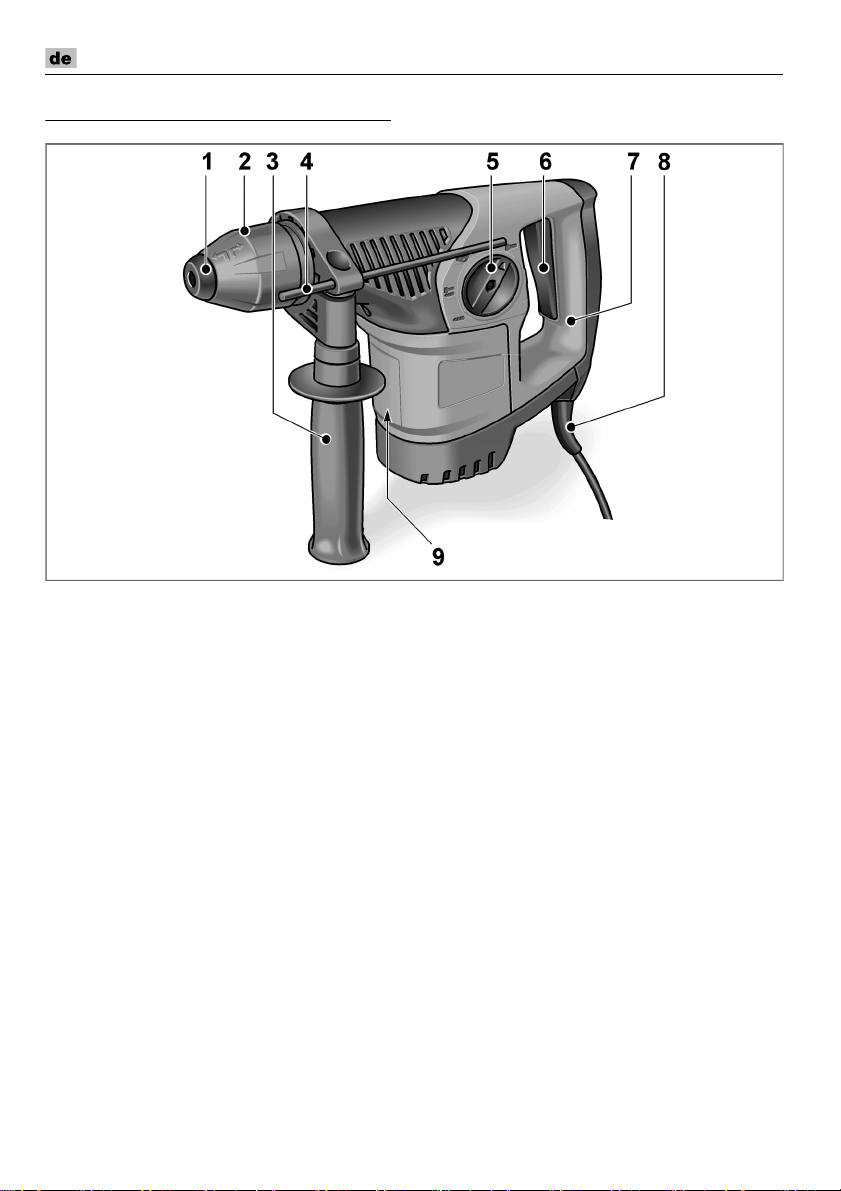

Auf einen Blick
1 Staubschutzkappe
2 Verriegelungshülse
3 Zusatzhandgriff
4 Tiefenanschlag
5 Drehknopf für Arbeitsmodus
6 Schalter
Zum Ein- und Ausschalten sowie
zum Hochfahren bis zur maximalen
Dreh-/Schlagzahl.
7 Handgriff
8 Netzkabel
9 Typschild *
* nicht sichtbar

CHE 4-32 SDS-plus
5
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen zur
Folge haben
. Bewahren Sie alle Sicher-
heitshinweise und Anweisungen für die
Zukunft auf.
Vor Gebrauch des Elektrowerkzeuges lesen
und danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen im
beigelegten Heft ( Schriften - Nr.: 315.915),
– die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand
der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
– für die bestimmungsgemäße
Verwendung,
– in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
umgehend beseitigen.
Bestimmungsgemäße Verwendung
Der Bohr- und Meißelhammer
CHE 4-32 SDS-plus ist bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– zum Hammerbohren in Mauerwerk und
Beton für Dübel- und Ankerbefesti-
gungen und Durchgangsbohrungen,
– für leichte Stemmarbeiten zum Entfernen
von Putz und Fliesen,
– zur Verwendung mit dafür geeignetem
und vom Hersteller für dieses Gerät
empfohlenem Werkzeug.
Sicherheitshinweise für Hämmer
Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte
Zusatzhandgriffe. Der Verlust der
Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten aus-
führen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das
eigene Netzkabel treffen kann.
Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Weitere Sicherheitshinweise
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung
einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann
einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim
Arbeiten fest mit beiden Händen und
sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei
Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit
Spannvorrichtung festgehaltenes Werk-
stück ist sicherer gehalten als mit Ihrer
Hand.
Benutzen Sie das Elektrowerkzeug nicht
mit beschädigtem Kabel. Berühren Sie
das beschädigte Kabel nicht und ziehen
Sie den Netzstecker, wenn das Kabel
während des Arbeitens beschädigt wird.
Beschädigte Kabel erhöhen das Risiko
eines elektrischen Schlages.
Nur Werkzeuge mit SDS-plus Werkzeug-
aufnahme einsetzen. Die korrekte Ver-
riegelung durch Ziehen am Werkzeug
überprüfen.
Eine beschädigte Staubschutzkappe
sofort ersetzen lassen. Die Staubschutz-
kappe verhindert den Eintriitt von Staub in
die Werkzeugaufnahme.

CHE 4-32 SDS-plus
6
 Freigesetzte Stäube von Materialien wie
bleihaltige Anstriche, einige Holzarten,
Mineralien und Metall können eine
Gefährdung der Bedienperson oder in der
Nähe befindlicher Personen darstellen.
Einatmen oder Berühren dieser Stäube
können zu Atemwegserkrankungen und/
oder allergischen Reaktionen führen.
– Für gute Belüftung des Arbeitsplatzes
sorgen!
– Wenn möglich, externe Staub-
absaugung verwenden.
– Es wird die Verwendung einer Atem-
schutzmaske mit Filterklasse P2
empfohlen.
Keine Materialien bearbeiten, bei denen
gesundheitsgefährdende Stoffe freigesetzt
werden (z. B. Asbest).
Zur Kennzeichnung des Elektrowerkzeugs
nur Klebschilder verwenden. Keine Löcher
in das Gehäuse bohren.
Netzspannung und Spannungsangabe auf
dem Typschild muss übereinstimmen.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 60745 ermittelt.
Der A-bewertete Geräuschpegel des
Gerätes beträgt typischerweise:
– Schall-Druckpegel: 90 dB(A);
– Schall-Leistungspegel: 103 dB(A);
– Unsicherheit K: 3 dB.
Schwingungsgesamtwert:
– beim Hammerbohren:
– Emissionswert ah: 14,30 m/s2
– Unsicherheit K: 1,5 m/s2
– beim Meißeln:
– Emissionswert ah: 14,50 m/s2
– Unsicherheit K: 1,5 m/s2
ACHTUNG!
Die angegebenen Messwerte gelten
für neue Geräte. Im täglichen Einsatz
verändern sich Geräusch- und
Schwingungswerte.
HINWEIS!
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
in EN 60745 genormten Messverfahren
gemessen worden und kann für den Ver-
gleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel reprä-
sentiert die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen,
mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann
die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwin-
gungs
belastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaß-
nahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.

CHE 4-32 SDS-plus
7

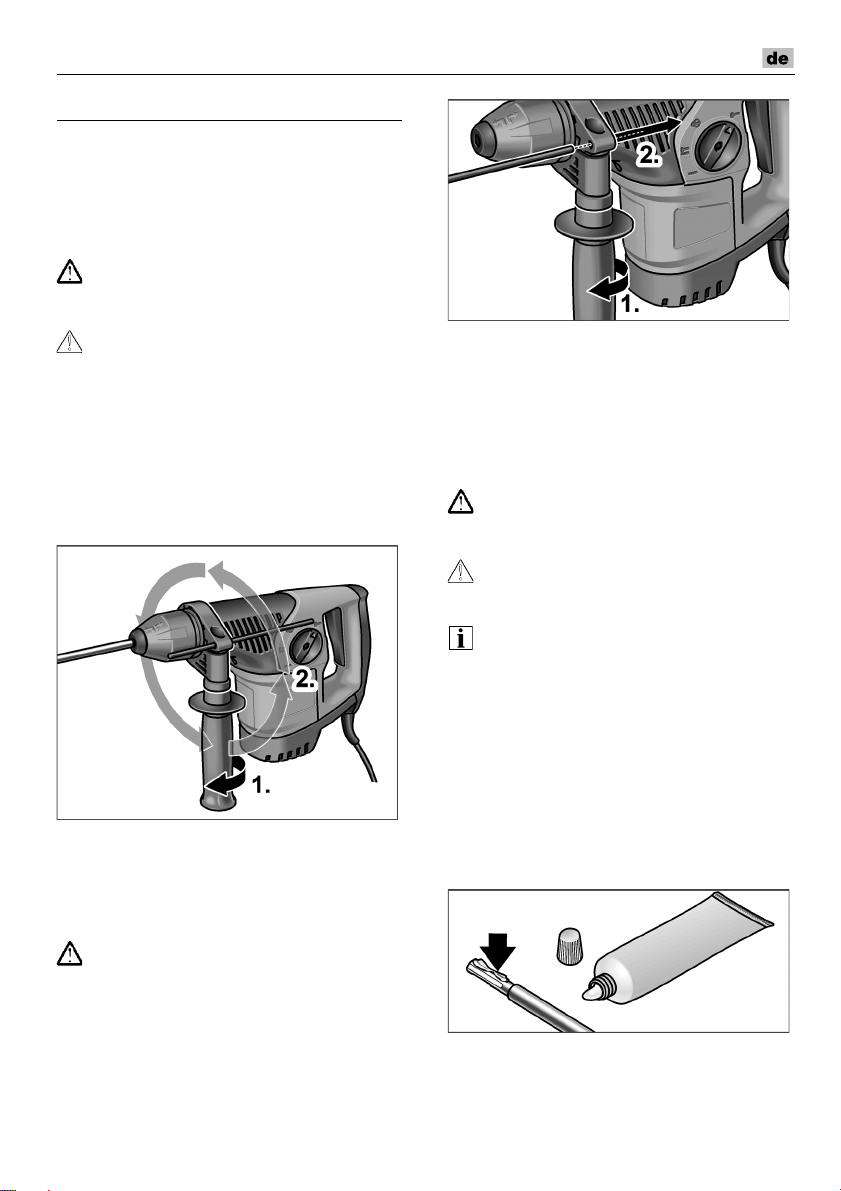

Gebrauchsanweisung
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken
und auf Vollständigkeit der Lieferung und
Transportschäden kontrollieren.
Zusatzhandgriff verstellen
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Elektrowerkzeug nur mit montiertem
Zusatzhandgriff verwenden.
Der Zusatzhandgriff kann in jede beliebige
Position geschwenkt werden, um sicheres
und ermüdungsfreies Arbeiten zu
gewährleisten.
Klemmung durch Drehen des Zusatz-
handgriff gegen den Uhrzeigersinn
lösen (1.).
Zusatzhandgriff in die gewünschte
Position schwenken (2.).
Durch Drehen des Zusatzhandgriffs im
Uhrzeigersinn die Einstellung fixieren.
Tiefenanschlag montieren
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
Klemmung durch Drehen des Zusatz-
handgriff gegen den Uhrzeigersinn
lösen (1.).
Tiefenanschlag einschieben (2.).
Tiefenanschlag auf die benötigte
Bohrtiefe einstellen.
Durch Drehen des Zusatzhandgriffs im
Uhrzeigersinn die Einstellung fixieren.
Einsetzen von Werkzeugen
mit SDS-Schaft
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
HINWEIS!
Verwendete Werkzeuge müssen über einen
SDS-Schaft verfügen. Für Werkzeuge ohne
SDS-Schaft (z. B. Holzbohrer) ist ein
Dreibacken-Bohrfutter zu verwenden (siehe
„Dreibackenfutter montieren“).
Staubschutzkappe überprüfen.
– Verschmutzte Kappe reinigen.
– Defekte Staubschutzkappe
austauschen lassen.
Werkzeuge reinigen und den Schaft
leicht einfetten.

CHE 4-32 SDS-plus
8
Einsatzwerkzeug einsetzen (1.) und
drehen (2.), bis es verriegelt.
Verriegelung durch Ziehen am
Einsatzwerkzeug überprüfen.
Entnehmen der Werkzeuge
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
Verriegelungshülse nach hinten
ziehen (1.).
Einsatzwerkzeug entnehmen (2.).

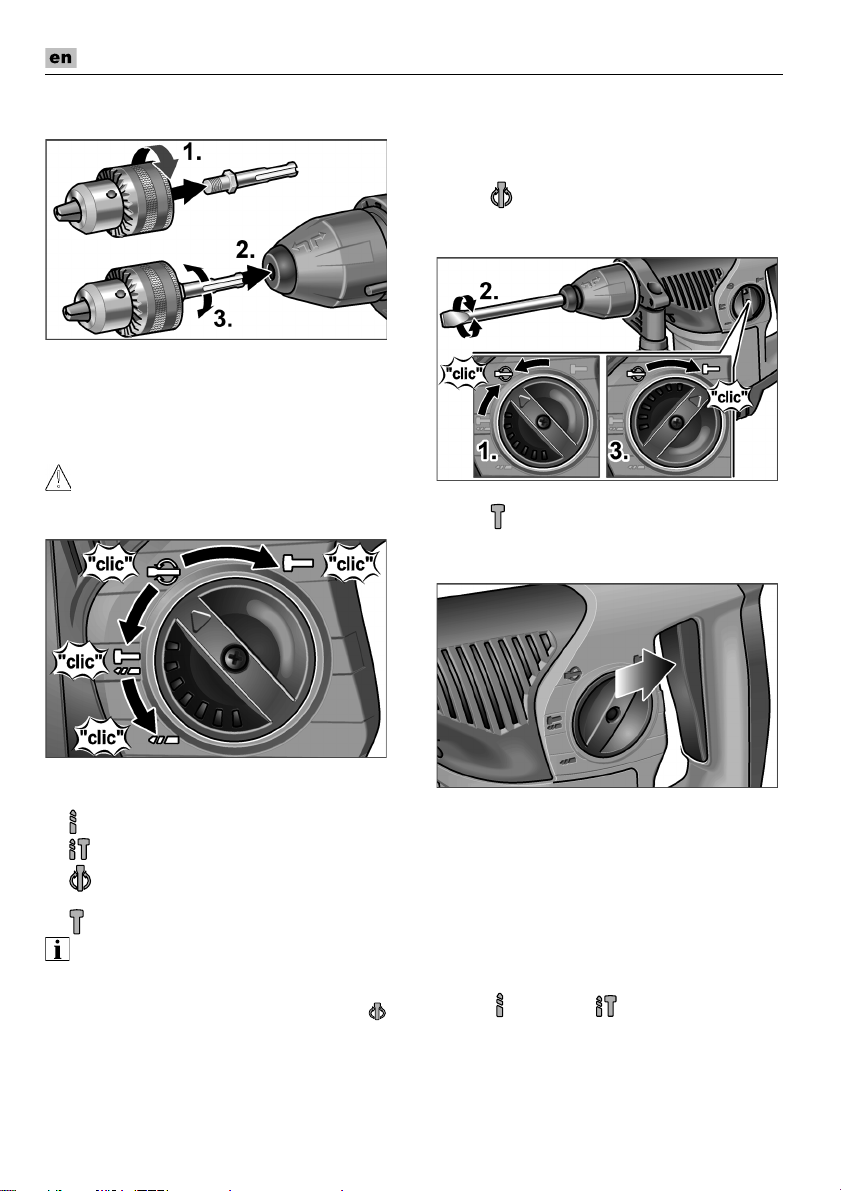

Dreibackenfutter montieren
HINWEIS!
Zur Montage eines Dreibackenbohrfutters
ist der Original-Adapter aus dem FLEX-
Zubehörprogramm erforderlich.
Dreibackenbohrfutter auf Adapter
aufschrauben (1.).
Adapter einsetzen (2.) und drehen (3.),
bis es verriegelt.
Verriegelung durch Ziehen am
Dreibackenbohrfutter überprüfen.
Arbeitsmodus einstellen
VORSICHT!
Arbeitsmodus nur bei Stillstand des
Elektrowerkzeugs ändern.
Drehknopf auf gewünschten
Arbeitsmodus einstellen:
Bohren
Hammerbohren
Einstellen der Meißelposition
(siehe dort)
Meißeln
HINWEIS!
– In allen Positionen muss der Drehknopf
hörbar einrasten.
– In der Position (Einstellen der
Meißelposition) das Elektrowerkzeug
nicht einschalten.

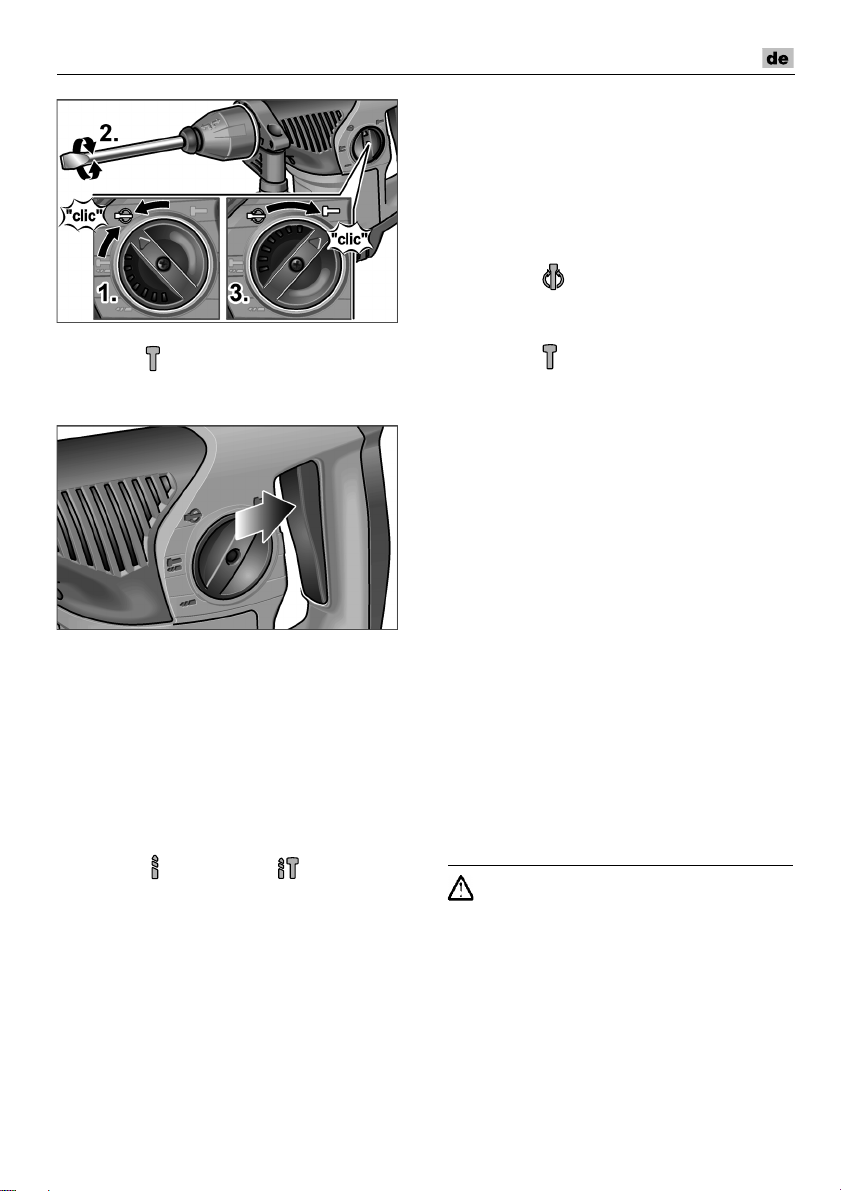

Einstellen der Meißelposition
Der Meißel kann in eine für die auszu-
führenden Arbeiten optimalen Position
verdreht werden.
Drehknopf für Arbeitsmodus auf das
Symbol stellen (1.).
Meißel drehen, bis der Meißel den
gewünschten Winkel aufweist (2.).

CHE 4-32 SDS-plus
9
Drehknopf für Arbeitsmodus auf das
Symbol stellen (3.). Auf hörbares
Einrasten achten!
Elektrowerkzeug einschalten
Schalter drücken und festhalten.
Der Schalter des Elektrowerkzeugs
ermöglicht ein langsames Steigern der
Dreh- bzw. Schlagzahl bis zum
Maximalwert.
Gerät ausschalten:
Schalter loslassen.
Arbeitshinweise
Bohren/Hammerbohren
1. Drehknopf für Arbeitsmodus auf das
Symbol (Bohren) bzw. (Hammer-
bohren) stellen. Auf hörbares Einrasten
achten!
2. Bohrer einsetzen.
3. Zusatzhandgriff auf die gewünschte
Position einstellen.
4. Netzstecker einstecken.
5. Elektrowerkzeug mit beiden Händen er-
greifen und Arbeitsposition einnehmen.
6. Bohrer ansetzen und Elektrowerkzeug
einschalten.
7. Elektrowerkzeug gefühlvoll nach vorn
drücken.
8. Nach Beenden der Bohrung Gerät
ausschalten.
9. Netzstecker ziehen.
Meißeln
1. Meißel einsetzen.
2. Drehknopf für Arbeitsmodus auf das
Symbol stellen.
3. Meißel in die gewünschte Position
drehen.
4. Drehknopf für Arbeitsmodus auf das
Symbol stellen. Auf hörbares
Einrasten achten!
5. Zusatzhandgriff auf die gewünschte
Position einstellen.
6. Netzstecker einstecken.
7. Elektrowerkzeug mit beiden Händen
ergreifen und Arbeitsposition
einnehmen.
8. Elektrowerkzeug einschalten.
9. Elektrowerkzeug beim Meißeln
gefühlvoll nach vorn drücken, so dass
es nicht springt.
10. Nach Beenden der Arbeit Gerät
ausschalten.
11. Netzstecker ziehen.
Sonstige Hinweise
– Die Verwendung von „scharfen“
Einsatzwerkzeugen steigert die
Arbeitsleistung und die Lebensdauer
des Elektrowerkzeugs.
– Elektrowerkzeug nach der Arbeit
reinigen und im Transportkoffer an einem
trockenen Ort aufbewahren.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Reinigung
Gerät und Lüftungsschlitze regelmäßig
reinigen. Häufigkeit ist vom bearbeiteten
Material und von der Dauer des Gebrauchs
abhängig. Gehäuseinnenraum mit Motor
regelmäßig mit trockener Druckluft
ausblasen.

CHE 4-32 SDS-plus
10
Kohlenbürsten
Das Elektrowerkzeug ist mit Abschaltkohlen
ausgestattet.
Nach Erreichen der Verschleißgrenze der
Abschaltkohlen wird das Elektrowerkzeug
automatisch abgeschaltet.
HINWEIS!
Zum Austausch nur Originalteile des
Herstellers verwenden. Bei Verwendung
von Fremdfabrikaten erlöschen die
Garantieverpflichtungen des Herstellers.
Durch die hinteren Lufteintrittsöffnungen
kann das Kohlenfeuer während des
Gebrauchs beobachtet werden.
Bei starkem Kohlenfeuer das Elektrowerk-
zeug sofort ausschalten. Elektrowerkzeug
an eine vom Hersteller autorisierte
Kundendienstwerkstatt übergeben.
Getriebe
HINWEIS!
Die Schrauben am Getriebekopf während
der Garantiezeit nicht lösen.
Bei Nichtbeachtung erlöschen die
Garantieverpflichtungen des Herstellers.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Wenn die Anschlussleitung des Elektro-
werkzeugs beschädigt ist, muss sie durch
eine speziell vorgerichtete Anschlussleitung
(Anbringungsart X) ersetzt werden. Diese
ist über den FLEX-Kundendienst erhältlich.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Einsatz-
werkzeuge, den Katalogen des Herstellers
entnehmen.
Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des
Netzkabels unbrauchbar machen.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
HINWEIS!
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
-Konformität
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der
Richtlinien 2004/108/EG (bis 19.04.2016),
2014/30/EU (ab 20.04.2016), 2006/42/EG,
2011/65/EG.
Verantwortlich für technische Unterlagen:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
27.05.2015, FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
Unterbrechung des Geschäftsbetriebes, die
durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht wur-
den. Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch unsachgemäße
Verwendung oder in Verbindung mit Produk-
ten anderer Hersteller verursacht wurden.
Klaus Peter WeinperEckhard Rühle
Manager Research &
Development (R & D)
Head of Quality
Department (QD)

CHE 4-32 SDS-plus
11
Contents
Symbols used in this manual . . . . . . . . 11
Technical data . . . . . . . . . . . . . . . . . . . . 11
Overview . . . . . . . . . . . . . . . . . . . . . . . . 12
Important safety information . . . . . . . . . 13
Noise and vibration . . . . . . . . . . . . . . . . 14
Instructions for use . . . . . . . . . . . . . . . . 14
Maintenance and care . . . . . . . . . . . . . . 17
Disposal information . . . . . . . . . . . . . . . 18
conformity . . . . . . . . . . . . . . . . . . . . 18
Exemption from liability . . . . . . . . . . . . . 18
Symbols used in this manual
WARNING!
Denotes impending danger. Non-
observance of this warning may result in
death or extremely severe injuries.
CAUTION!
Denotes a potentially dangerous situation.
Non-observance of this warning may result
in injury or damage to property.
NOTE!
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power
tool, read the operating manual!
Wear protective goggles!
Wear ear defenders!
Use lightweight breathing
protection!
Disposal information for the old
machine (see page Disposal
information)!
Technical data
Hammer drill and chisel
hammer
CHE 4-32
SDS-plus
Rated power W 900
No-load speed rpm 0–850
No-load impact rate rpm 0–3700
Max. single impact
energy (according to
“EPTA procedure
05/2009”)
J4.8
Lubrication Grease
Tool holder SDS-plus
Max. drill diameter
– concrete
– masonry
– (HM drill bit)
– wood
– metal
mm
mm
mm
mm
32
82
32
13
Weight according to
“EPTA procedure
01/2003” kg 4.6
Protection class II/

CHE 4-32 SDS-plus
12
Overview
1 Dust cap
2 Locking sleeve
3 Auxiliary handle
4 Depth stop
5 Rotary knob for operating mode
6 Trigger switch
For switching on and off and for
accelerating up to maximum speed/
impact rate.
7 Handle
8 Power cord
9 Rating plate *
* (not visible)

CHE 4-32 SDS-plus
13
Important safety information
WARNING!
Read all safety instructions and general
instructions. Failure to comply with the
safety instructions and general instructions
may result in electric shock, fire and/or
serious injuries
. Keep all safety instructions
and general instructions in a safe place for
future reference.
Before using the power tool, please read the
following and act accordingly:
– these operating instructions,
– the “General safety instructions” on the
handling of power tools in the enclosed
booklet ( leaflet no.: 315.915),
– the currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged. The power tool
may be operated only if it is
– for its intended use,
– in perfect working order.
Faults which compromise safety must be
repaired immediately.
Intended use
The CHE 4-32 SDS-plus hammer drill and
chisel hammer is intended
– for commercial use in industry and trade,
– for hammer drilling in masonry and
concrete for wall plug and anchor
attachments and through-holes,
– for light trimming work to remove plaster
and tiles,
– to be used with suitable tools
recommended by the manufacturer for
this power tool.
Safety instructions for hammers
Wear ear defenders. The effect of noise
may result in loss of hearing.
Use auxiliary handles supplied with
the power tool. The loss of control may
result in injuries.
Hold the power tool by the insulated
gripping surfaces when performing an
operation where the cutting accessory
may contact hidden wiring or its own
cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of the
power tool “live” and shock the operator.
Additional safety instructions
Use suitable detectors to detect
concealed power supply cables or
consult your local supply company.
Contact with electric cables may result in
a fire and/or electric shock. A damaged
gas pipe may cause an explosion. Cutting
into a water pipe will cause damage to
property or may cause an electric shock.
When working, hold the power tool firmly
with both hands and ensure that you
have a secure footing. The power tool is
controlled more securely if held with both
hands.
Secure the workpiece. A workpiece is
held more securely in a clamping device
than by hand.
Do not use the power tool if it has
a damaged power cord. Do not touch
the damaged power cord and pull out
the mains plug if the power cord is
damaged during work. Damaged power
cords increase the risk of an electric shock.
Only use tools with SDS-plus tool holder.
Pull on the tool to check that it is locked
properly.
Have a damaged dust cap replaced
immediately. The dust cap prevents the
ingress of dust into the tool holder.

Dust released from materials, such as
lead paints, some types of wood, minerals
and metal, may be hazardous to the
operator or people in the vicinity.
Inhaling
or touching such dust may result in
respiratory diseases and/or allergic
reactions.
– Ensure the workplace is well
ventilated.

CHE 4-32 SDS-plus
14
– If possible, use external dust
extraction.
– It is recommended to wear a respirator
mask belonging to filter class P2.
Do not work on materials which release
hazardous substances (e.g. asbestos).
Identify the power tool with stickers only.
Do not drill any holes into the housing.
The mains voltage and the voltage
specifications on the rating plate must
correspond.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 60745.
The A-weighted noise level of the power tool
is typically:
– Sound pressure level: 90 dB(A);
– Sound power level: 103 dB(A);
– Uncertainty K: 3 dB.
Total vibration value:
– when hammer drilling:
– Emission value ah: 14,30 m/s2
– Uncertainty K: 1.5 m/s2
– when chiselling:
– Emission value ah: 14,50 m/s2
– Uncertainty K: 1.5 m/s2
ATTENTION!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE!
The vibration emission level given in this
information sheet has been measured in
accordance with a standardised test given in
EN 60745 and may be used to compare one
tool with another. It may be used for a
preliminary assessment of exposure.
The declared vibration emission level
represents the main applications of the tool.
However if the tool is used for different
applications, with different accessories or
poorly maintained, the vibration emission may
differ. This may significantly increase the
exposure level over the total working period.
To make an accurate estimation of the
vibration exposure level, it is also necessary to
take into account the times when the tool is
switched off or running but not actually in use.
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories,
keep the hands warm, organisation of work
patterns.
CAUTION!
Wear ear defenders at a sound pressure
above 85 dB(A).
Instructions for use
Before switching on the power tool
Unpack the power tool and accessories and
check that no parts are missing or
damaged.
Adjusting the auxiliary handle
WARNING!
Before performing any work on the power
tool, pull out the mains plug.
CAUTION!
Use the power tool with the attached
auxiliary handle only.
The auxiliary handle can be swivelled into
any position to ensure safe and fatigue-free
working.
Release the clamping by turning the
auxiliary handle counterclockwise (1.).

CHE 4-32 SDS-plus
15
Swivel the auxiliary handle into the
desired position (2.).
Secure the adjustment by turning the
auxiliary handle clockwise.
Attaching the depth stop
WARNING!
Before performing any work on the power
tool, pull out the mains plug.
Release the clamping by turning the
auxiliary handle counterclockwise (1.).
Push in the depth stop (2.).
Set depth stop to the required drilling
depth.
Secure the adjustment by turning the
auxiliary handle clockwise.
Inserting tools with SDS shank
WARNING!
Before performing any work on the power
tool, pull out the mains plug.
CAUTION!
Used cutting accessories may become hot.
Wear protective gloves!
NOTE!
Tools used must have an SDS shank.
If tools do not have an SDS shank
(e.g. wood drill bit), a three-jaw chuck must
be used (see “Fitting the three-jaw chuck”).
Check the dust cap.
– Clean the cap if dirty.
– Have a defective dust cap replaced.
Clean tools and lightly grease the shank.
Insert the cutting accessory (1.) and turn
(2.) until it locks.
Check lock by pulling on the cutting
accessory.
Removing the accessories
WARNING!
Before performing any work on the power
tool, pull out the mains plug.
CAUTION!
Used cutting accessories may become hot.
Wear protective gloves!
Pull the locking sleeve backwards (1.).
Remove the cutting accessory (2.).
Fitting the three-jaw chuck
NOTE!
To fit a three-jaw chuck you will need the
original adapter from the FLEX accessories
range.

CHE 4-32 SDS-plus
16
Screw the three-jaw chuck onto the
adapter (1.).
Insert the adapter (2.) and turn (3.) until it
locks.
Check the lock by pulling on the three-
jaw chuck.
Setting the operating mode
CAUTION!
Do not change the operating mode until
the power tool has come to a stop.
Setting rotary knob to the required
operating mode:
Drilling
Hammer drilling
Setting the chisel position (see
below)
Chiselling
NOTE!
– The rotary knob must audibly click into
place in all positions.
– Do not switch on the power tool in the
position (setting the chisel position).
Setting the chisel position
The chisel can be turned to a position which
is ideal for the work to be performed.
Move the operating mode rotary knob to
the symbol (1.).
Turn the chisel until it is at the required
angle (2.).
Move the operating mode rotary knob to
the symbol (3.). Make sure it audibly
clicks into place.
Switching on the power tool
Press and hold down the trigger switch.
The power tool trigger switch enables
the speed or impact rate to be increased
slowly to the maximum value.
To switch off the machine:
Release the trigger switch.
Operating instructions
Drilling/hammer drilling
1. Move the operating mode rotary knob to
the (drilling) or (hammer drilling)
symbol. Make sure it audibly clicks into
place.

CHE 4-32 SDS-plus
17
2. Insert the drill bit.
3. Swivel the auxiliary handle into
the required position.
4. Insert the mains plug.
5. Grip the power tool with both hands and
assume the working position.
6. Position the drill bit and switch on the
power tool.
7. Gently press the power tool forwards.
8. After drilling, switch off the power tool.
9. Pull out the mains plug.
Chiselling
1. Insert the chisel.
2. Move the operating mode rotary knob to
the symbol.
3. Turn the chisel into the required
position.
4. Move the operating mode rotary knob to
the symbol. Make sure it audibly clicks
into place.
5. Swivel the auxiliary handle into
the required position.
6. Insert the mains plug.
7. Grip the power tool with both hands and
assume the working position.
8. Switch on the power tool.
9. When chiselling, gently press the power
tool forwards to prevent it from jumping.
10. After working, switch off the power tool.
11. Pull out the mains plug.
Other information
– The use of “sharp” cutting accessories
increases performance and the service
life of the power tool.
– After work, clean the power tool and
store in the carrying case in a dry
location.
Maintenance and care
WARNING!
Before performing any work on the power
tool, pull out the mains plug.
Cleaning
Regularly clean the power tool and
ventilation slots. Frequency of cleaning is
dependent on the material and duration of
use. Regularly blow out the housing interior
and motor with dry compressed air.
Carbon brushes
The power tool is equipped with cut-off
carbon brushes.
When the cut-off carbon brushes reach their
wear limit, the power tool switches off
automatically.
NOTE!
Use only original parts supplied by
the manufacturer for replacement
purposes. The use of non-original parts or
makes will invalidate any claims under the
manufacturer's warranty.
When the power tool is being used,
the carbon brushes can be seen sparking
through the rear air inlet apertures.
If the carbon brushes are sparking
excessively, switch off the power tool
immediately. Take your power tool to
a customer service centre authorised by
the manufacturer.
Gears
NOTE!
Do not loosen the screws on the gear head
during the warranty period. Failure to
comply with this requirement will invalidate
any claims under the manufacturer's
warranty.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
If the power cord of the power tool is
damaged, it must be replaced with
a specially prepared power cord
(attachment type X). This power cord is
available from FLEX customer service.
Spare parts and accessories
Other accessories, in particular cutting
accessories, can be found in the
manufacturer’s catalogues.
Exploded drawings and spare-part lists can
be found on our homepage:
www.flex-tools.com

CHE 4-32 SDS-plus
18
Disposal information
WARNING!
Render disused power tools unusable by
removing the power cord.
EU countries only.
Do not dispose of electric power tools
in the household waste!
In accordance with the European Directive
2012/19/EC on Waste Electrical and
Electronic Equipment and its incorporation
into national law, used power tools must be
collected separately and recycled in an
environmentally friendly manner.
NOTE!
Please ask your dealer about disposal
options.
conformity
We declare on our sole responsibility that the
product described in “Technical
specifications” conforms to the following
standards or normative documents:
EN 60745 according to the provisions of
Directives 2004/108/EC (up to 19.04.2016),
2014/30/EU (from 20.04.2016),
2006/42/EC, 2011/65/EC.
Responsible for technical documents:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
27.05.2015, FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exemption from liability
The manufacturer and his representative are
not liable for any damage and lost profits due
to interruption in business caused by
the product or by an unusable product. The
manufacturer and his representative are not
liable for any damage which was caused by
improper use of the power tool or by use of
the power tool with products from other
manufacturers.
Klaus Peter WeinperEckhard Rühle
Manager Research &
Development (R & D)
Head of Quality
Department (QD)

CHE 4-32 SDS-plus
19
Table des matières
Symboles utilisés . . . . . . . . . . . . . . . . . 19
Données techniques . . . . . . . . . . . . . . . 19
Vue d’ensemble . . . . . . . . . . . . . . . . . . 20
Pour votre sécurité . . . . . . . . . . . . . . . . 21
Bruit et vibrations . . . . . . . . . . . . . . . . . 22
Instructions d’utilisation . . . . . . . . . . . . . 23
Maintenance et nettoyage . . . . . . . . . . . 26
Consignes pour la mise au rebut . . . . . 26
Conformité . . . . . . . . . . . . . . . . . . . . 27
Exclusion de responsabilité . . . . . . . . . . 27
Symboles utilisés
AVERTISSEMENT!
Ce symbole prévient d’un danger imminent ;
le non-respect des consignes qui le suivent
s’accompagne d’un danger de mort ou
de blessures très graves.
PRUDENCE !
Ce symbole désigne une situation
potentiellement dangereuse. Si vous ne
respectez pas cette consigne, vous risquez
de vous blesser ou de causer des dégâts
matériels.
REMARQUE !
Ce symbole vous donne des conseils
d’utilisation et des informations
importantes.
Symboles apposés sur l’appareil
Avant la mise en service, veuillez
lire la notice d’instructions.
Portez des lunettes de protection !
Portez un casque anti-bruit !
Veuillez utiliser une protection
respiratoire légère !
Consignes pour la mise au rebut
de l’ancien appareil (voir page
Consignes pour la mise au rebut) !
Données techniques
Marteau perforateur et burineur CHE 4-32
SDS-plus
Puissance nominale
absorbée W900
Vitesse marche à vide tr/min 0–850
Nombre d'impacts à vide cps/
min 0–3700
Énergie max. de chaque
frappe (selon
« Procédure EPTA
05/2009 »)
J4,8
Lubrification Graisse
Logement d’outil SDS-plus
Diamètre max. de
perçage
– Béton
– Maçonnerie
– (couronne de perçage
en métal dur)
– Bois
– Métal
mm
mm
mm
mm
32
82
32
13
Poids conforme
à « l’EPTA Procedure
01/2003 » kg 4,6
Classe de protection II /

CHE 4-32 SDS-plus
20
Vue d’ensemble
1 Coiffe anti-poussière
2 Douille de verrouillage
3 Poignée d’appoint
4 Butée de profondeur
5 Sélecteur de mode de travail
6 Interrupteur
Pour allumer et éteindre mais aussi
pour accélérer jusqu’à la vitesse
maximale / jusqu’au nombre maximal
de coups.
7 Poignée
8 Cordon d’alimentation électrique
9 Plaque signalétique *
* pas visible
