Flex FHE 2-22 SDS-plus User manual

FHE 2-22 SDS-plus

Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 3
Original operating instructions . . . . . . . . . . . . . . . . . . . . 11
Notice d’instructions d’origine . . . . . . . . . . . . . . . . . . . . . 19
Istruzioni per l’uso originali . . . . . . . . . . . . . . . . . . . . . . . 27
Instrucciones de funcionamiento originales . . . . . . . . . . 35
Instruções de serviço originais . . . . . . . . . . . . . . . . . . . . . 43
Originele gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . 51
Originale driftsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Originale driftsanvisningen . . . . . . . . . . . . . . . . . . . . . . . . 67
Originalbruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Alkuperäinen käyttöohjekirja . . . . . . . . . . . . . . . . . . . . . . . 83
Αυθεντικές οδηγίες χειρισμού . . . . . . . . . . . . . . . . . . . . . . 91
Instrukcja oryginalna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Eredeti üzemeltetési útmutató . . . . . . . . . . . . . . . . . . . . . 109
Originální návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . 117
Originálny návod na obsluhu . . . . . . . . . . . . . . . . . . . . . 125
Originaalkasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . . 133
Originali naudojimo instrukcija . . . . . . . . . . . . . . . . . . . . 141
Lietošanas pamācības oriģināls . . . . . . . . . . . . . . . . . . . 149
Оригинальная инструкция по эксплуатации . . . . . . . . 157

FHE 2-22
3
Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 5
Geräusch und Vibration . . . . . . . . . . . . . 6
Gebrauchsanweisung . . . . . . . . . . . . . . . 7
Wartung und Pflege . . . . . . . . . . . . . . . . 7
Entsorgungshinweise . . . . . . . . . . . . . . . 9
-Konformität . . . . . . . . . . . . . . . . . . . 10
Haftungsausschluss . . . . . . . . . . . . . . . 10
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation.
Bei Nichtbeachten des Hinweises drohen
Verletzungen oder Sachschäden.
HINWEIS!
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Entsorgungshinweis für das
Altgerät (siehe Seite 10)!
Technische Daten
Bohrhammer FHE 2-22
SDS-plus
Nennaufnahmeleistung W 710
Leerlauf-Drehzahl min
-1
0–1400
Leerlauf-Schlagzahl min
-1
0–4300
Max. Einzelschlagenergie
(nach „
EPTA-procedure
05/2009“)
J2,1
Werkzeugaufnahme SDS-plus
max. Bohrdurchmesser
– Beton
–Holz
– Metall
mm
mm
mm
22
30
13
Gewicht entsprechend
„
EPTA-procedure
01/2003“
kg 2,3

FHE 2-22
4

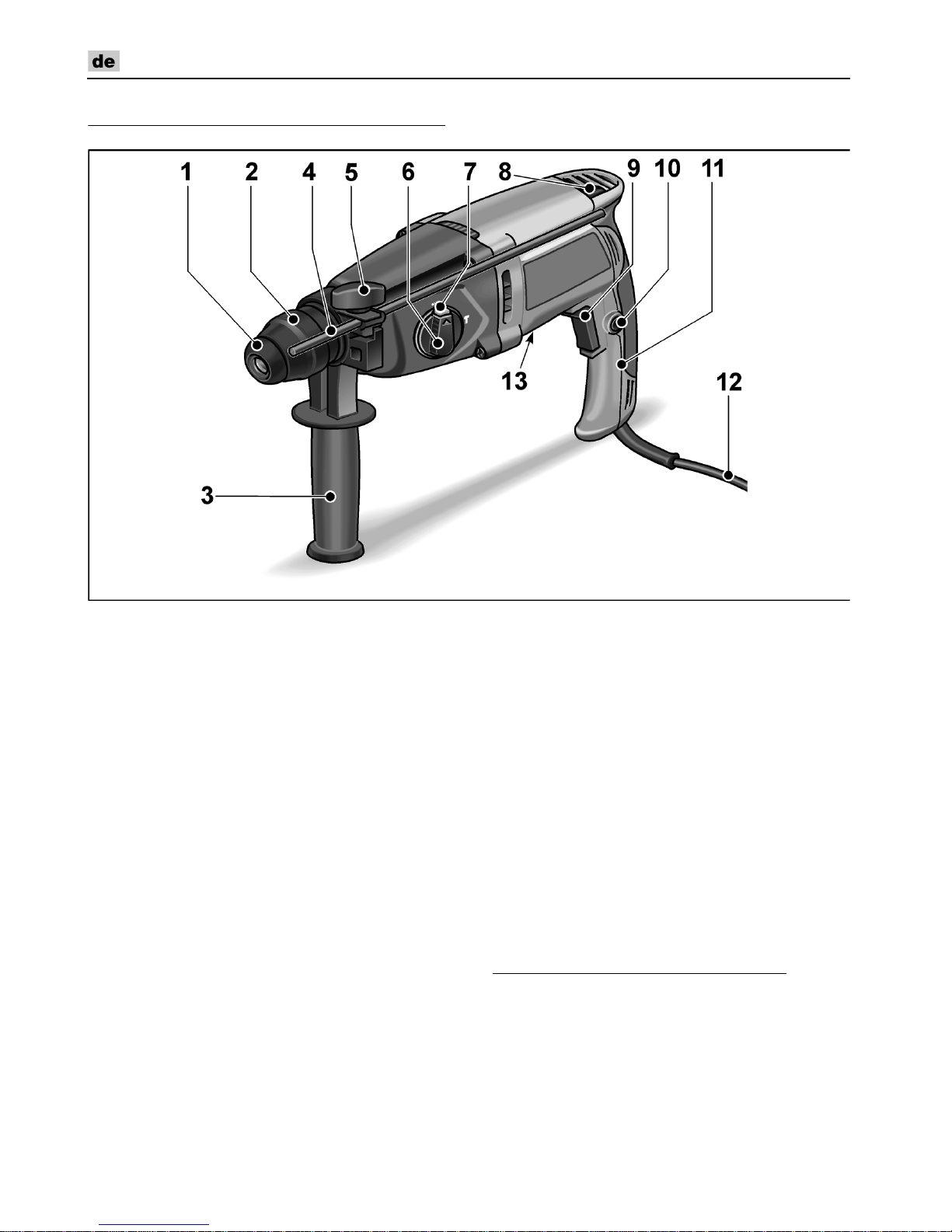

Auf einen Blick
1 Staubschutzkappe
2 Verriegelungshülse
3 Zusatzhandgriff
4 Tiefenanschlag
5 Spannschraube
6 Drehknopf für Arbeitsmodus
7 Entriegelungstaste
8 Hebel für Drehrichtungswahl
(Rechts-/Linkslauf)
9 Schalter
Zum Ein- und Ausschalten sowie zum
Hochfahren bis zur maximalen Dreh-/
Schlagzahl.
10 Feststellknopf
11 Handgriff
12 Netzkabel
13 Typschild *
* nicht sichtbar

FHE 2-22
5
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen zur
Folge haben . Bewahren Sie alle Sicher-
heitshinweise und Anweisungen für die
Zukunft auf.
Vor Gebrauch des Elektrowerkzeuges lesen
und danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen im
beigelegten Heft ( Schriften - Nr.: 315.915),
– die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand
der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
– für die bestimmungsgemäße
Verwendung,
– in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
umgehend beseitigen.
Bestimmungsgemäße Verwendung
Der Bohrhammer FHE 2-22 SDS-plus ist
bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– zum Hammerbohren in Mauerwerk und
Beton für Dübel- und Ankerbefesti-
gungen und Durchgangsbohrungen,
– zum Bohren in Holz und Metall,
– zur Verwendung mit dafür geeignetem
und vom Hersteller für dieses Gerät
empfohlenem Werkzeug.
Sicherheitshinweise für Hämmer
Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte
Zusatzhandgriffe. Der Verlust der
Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten aus-
führen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das
eigene Netzkabel treffen kann.
Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Weitere Sicherheitshinweise
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung
einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann
einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim
Arbeiten fest mit beiden Händen und
sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei
Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit
Spannvorrichtung festgehaltenes Werk-
stück ist sicherer gehalten als mit Ihrer
Hand.
Benutzen Sie das Elektrowerkzeug nicht
mit beschädigtem Kabel. Berühren Sie
das beschädigte Kabel nicht und ziehen
Sie den Netzstecker, wenn das Kabel
während des Arbeitens beschädigt wird.
Beschädigte Kabel erhöhen das Risiko
eines elektrischen Schlages.
Nur Werkzeuge mit SDS-plus Werkzeug-
aufnahme einsetzen. Die korrekte Ver-
riegelung durch Ziehen am Werkzeug
überprüfen.
Eine beschädigte Staubschutzkappe
sofort ersetzen lassen. Die Staubschutz-
kappe verhindert den Eintriitt von Staub in
die Werkzeugaufnahme.

FHE 2-22
6
Freigesetzte Stäube von Materialien wie
bleihaltige Anstriche, einige Holzarten,
Mineralien und Metall können eine
Gefährdung der Bedienperson oder
in der Nähe befindlicher Personen
darstellen.
Einatmen oder Berühren dieser Stäube
können zu Atemwegserkrankungen und/
oder allergischen Reaktionen führen.
– Für gute Belüftung des Arbeitsplatzes
sorgen!
– Wenn möglich, externe Staub-
absaugung verwenden.
– Es wird die Verwendung einer Atem-
schutzmaske mit Filterklasse P2
empfohlen.
Keine Materialien bearbeiten, bei denen
gesundheitsgefährdende Stoffe freigesetzt
werden (z. B. Asbest).
Zur Kennzeichnung des Elektrowerkzeugs
nur Klebschilder verwenden. Keine Löcher
in das Gehäuse bohren.
Netzspannung und Spannungsangabe auf
dem Typschild muss übereinstimmen.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 60745 ermittelt.
Der A-bewertete Geräuschpegel des
Gerätes beträgt typischerweise:
– Schall-Druckpegel: 91 dB(A);
– Schall-Leistungspegel: 102 dB(A);
– Unsicherheit: K = 3 dB.
Schwingungsgesamtwert:
– beim Hammerbohren:
– Emissionswert: ah= 17,95 m/s2
– Unsicherheit: K = 1,5 m/s2
ACHTUNG!
Die angegebenen Messwerte gelten für
neue Geräte. Im täglichen Einsatz
verändern sich Geräusch- und
Schwingungswerte.
HINWEIS!
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
in EN 60745 genormten Messverfahren
gemessen worden und kann für den Ver-
gleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel reprä-
sentiert die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen,
mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann
die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwin-
gungsbelastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaß-
nahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.

FHE 2-22
7
Gebrauchsanweisung
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken
und auf Vollständigkeit der Lieferung und
Transportschäden kontrollieren.
Zusatzhandgriff verstellen
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Elektrowerkzeug nur mit montiertem
Zusatzhandgriff verwenden.
Der Zusatzhandgriff kann in jede beliebige
Position geschwenkt werden, um sicheres
und ermüdungsfreies Arbeiten zu
gewährleisten.

Klemmung durch Drehen der Spann-
schraube gegen den Uhrzeigersinn lösen.
Zusatzhandgriff auf die gewünschte
Position schwenken.
Durch Drehen der Spannschraube im
Uhrzeigersinn den Handgriff in der
gewünschten Position fixieren.
Tiefenanschlag montieren
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
 Spannschraube durch Drehen gegen den
Uhrzeigersinn lösen
.
Tiefenanschlag einschieben.
Tiefenanschlag auf die benötigte
Bohrtiefe einstellen.
Spannschraube im Uhrzeigersinn
festdrehen.
Einsetzen von Werkzeuge
mit SDS-Schaft
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
HINWEIS!
Verwendete Werkzeuge müssen über einen
SDS-Schaft verfügen. Für Werkzeuge ohne
SDS-Schaft (z. B. Holzbohrer) ist ein
Dreibacken-Bohrfutter zu verwenden.
Staubschutzkappe überprüfen.
– Verschmutzte Kappe reinigen.
– Defekte Staubschutzkappe
austauschen lassen.

FHE 2-22
8
Einsatzwerkzeug einsetzen (1.) und
drehen (2.), bis es verriegelt.
Verriegelung durch Ziehen am
Einsatzwerkzeug überprüfen.
Entnehmen der Werkzeuge
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
Verriegelungshülse nach hinten
ziehen (1.).
Einsatzwerkzeug entnehmen (2.).
Arbeitsmodus einstellen
VORSICHT!
Arbeitsmodus nur bei Stillstand des
Elektrowerkzeugs ändern.
Entriegelungstaste drücken.
Drehknopf auf gewünschten
Arbeitsmodus einstellen:
Bohren
Hammerbohren
HINWEIS!
In den Positionen (Bohren) und
(Hammerbohren) muss die
Entriegelungstaste sichtbar verriegeln
(herausspringen).
Drehrichtung einstellen
VORSICHT!
Arbeitsmodus nur bei Stillstand des
Elektrowerkzeugs ändern.
Schalter Drehrichtungsvorwahl auf die
benötigte Position stellen:
–L gegen den Uhrzeigersinn
–Rim Uhrzeigersinn
Elektrowerkzeug einschalten
Ohne Einrasten:
Schalter drücken und festhalten.
Der Schalter des Elektrowerkzeugs
ermöglicht ein langsames Steigern der
Dreh- bzw. Schlagzahl bis zum
Maximalwert.
Gerät ausschalten:
Schalter loslassen.

FHE 2-22
9
Mit Einrasten:
WARNUNG!
Nach einem Stromausfall läuft das
eingeschaltete Elektrowerkzeug wieder an.
Elektrowerkzeug sofort ausschalten!
Schalter drücken und festhalten (1.).
Feststellknopf drücken, um den Schalter
zu arretieren (2.).
Gerät ausschalten:
Schalter drücken und loslassen.
Arbeitshinweise
Bohren/Hammerbohren
1. Drehknopf für Arbeitsmodus auf das
Symbol (Bohren) bzw. (Hammer-
bohren) stellen. Auf Verriegelung achten!
2. Bohrer einsetzen.
3. Zusatzhandgriff auf die gewünschte
Position einstellen.
4. Netzstecker einstecken.
5. Elektrowerkzeug mit beiden Händen
ergreifen und Arbeitsposition
einnehmen.
6. Bohrer ansetzen und Elektrowerkzeug
einschalten.
7. Elektrowerkzeug gefühlvoll nach vorn
drücken.
8. Nach Beenden der Bohrung Gerät
ausschalten.
9. Netzstecker ziehen.
Sonstige Hinweise
– Die Verwendung von „scharfen“ Ein-
satzwerkzeugen steigert die Arbeits-
leistung und die Lebensdauer des
Elektrowerkzeugs.
– Elektrowerkzeug nach der Arbeit
reinigen und im Transportkoffer an einem
trockenen Ort aufbewahren.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Reinigung
Gerät und Lüftungsschlitze regelmäßig
reinigen. Häufigkeit ist vom bearbeiteten
Material und von der Dauer des Gebrauchs
abhängig.
Gehäuseinnenraum mit Motor regelmäßig
mit trockener Druckluft ausblasen.
Kohlenbürsten
Das Elektrowerkzeug ist mit Abschaltkohlen
ausgestattet.
Nach Erreichen der Verschleißgrenze der
Abschaltkohlen wird das Elektrowerkzeug
automatisch abgeschaltet.
HINWEIS!
Zum Austausch nur Originalteile des
Herstellers verwenden. Bei Verwendung
von Fremdfabrikaten erlöschen die
Garantieverpflichtungen des Herstellers.
Durch die hinteren Lufteintrittsöffnungen
kann das Kohlenfeuer während des
Gebrauchs beobachtet werden.
Bei starkem Kohlenfeuer das Elektrowerk-
zeug sofort ausschalten. Elektrowerkzeug
an eine vom Hersteller autorisierte
Kundendienstwerkstatt übergeben.

FHE 2-22
10
Getriebe
HINWEIS!
Die Schrauben am Getriebekopf während
der Garantiezeit nicht lösen.
Bei Nichtbeachtung erlöschen die
Garantieverpflichtungen des Herstellers.
Das Elektrowerkzeug verfügt über eine Fett-
Schmierung. Wechseln/Auffüllen von Fett
durch eine vom Hersteller autorisierte
Kundendienstwerkstatt ausführen lassen.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Wenn die Anschlussleitung des Elektro-
werkzeugs beschädigt ist, muss sie durch
eine speziell vorgerichtete Anschlussleitung
(Anbringungsart X) ersetzt werden. Diese
ist über den FLEX-Kundendienst erhältlich.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Einsatz-
werkzeuge, den Katalogen des Herstellers
entnehmen.
Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des
Netzkabels unbrauchbar machen.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
HINWEIS!
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
-Konformität
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der
Richtlinien 2004/108/EG (bis 19.04.2016),
2014/30/EU (ab 20.04.2016), 2006/42/EG,
2011/65/EG.
Verantwortlich für technische Unterlagen:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
Unterbrechung des Geschäftsbetriebes, die
durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht
wurden.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäße
Verwendung oder in Verbindung mit
Produkten anderer Hersteller verursacht
wurden.

FHE 2-22
11
Contents
Symbols used in this manual . . . . . . . . 11
Technical specifications . . . . . . . . . . . . 11
Overview . . . . . . . . . . . . . . . . . . . . . . . . 12
For your safety . . . . . . . . . . . . . . . . . . . 13
Noise and vibration . . . . . . . . . . . . . . . . 14
Instructions for use . . . . . . . . . . . . . . . . 15
Maintenance and care . . . . . . . . . . . . . . 15
Disposal information . . . . . . . . . . . . . . . 17
-Declaration of Conformity . . . . . . . . 18
Exemption from liability . . . . . . . . . . . . . 18
Symbols used in this manual
WARNING!
Denotes impending danger.
Non-observance of this warning may result
in death or extremely severe injuries.
CAUTION!
Denotes a possibly dangerous situation.
Non-observance of this warning may result
in slight injury or damage to property.
NOTE!
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power
tool, read the operating manual!
Wear goggles!
Wear ear protection!
Disposal information for the old
machine (see page 18)!
Technical specifications
Hammer drill FHE 2-22
SDS-plus
Rated power W 710
No-load speed min
-1
0–1400
No-load impact rate min
-1
0–4300
Max. single impact energy
(according to “
EPTA-
procedure 05/2009”)
J2.1
Tool holder SDS-plus
Max. drill diameter
– Concrete
– Wood
– Metal
mm
mm
mm
22
30
13
Weight according to
“
EPTA Procedure 01/2003”
kg 2.3

FHE 2-22
12
Overview
1 Dust cap
2 Locking sleeve
3 Auxiliary handle
4 Depth stop
5 Unscrew clamping screw
6 Rotary knob for operating mode
7 Release button
8 Lever for selecting direction
of rotation
(Clockwise/anti-clockwise)
9 Switch
For switching on and off and
for accelerating up to maximum
speed/impact rate.
10 Locking button
11 Handle
12 Power cord
13 Rating plate *
* (not visible)

FHE 2-22
13
For your safety
WARNING!
Read all safety instructions and other
instructions. Failure to observe the safety
instructions and other instructions may
result in an electric shock, fire and/or serious
injuries.
Save all warnings and instructions
for future reference.
Before using the power tool, please read
and follow:
– these operating instructions,
– the ”General safety instructions” on the
handling of power tools in the enclosed
booklet (leaflet-no.: 315.915), the
currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged.
The power tool may be operated only if it is
– as intended,
– in perfect working order.
Faults which impair safety must be repaired
immediately.
Intended use
The hammer drill FHE 2-22 SDS-plus
is designed
– for commercial use in industry and trade,
– for hammer drilling in masonry and
concrete for wall plug and anchor
attachments and through-holes,
– for drilling in wood and metal,
– to be used with suitable tools
recommended by the manufacturer
for this power tool.
Safety instructions for hammers
Wear ear protection. The effect of noise
may result in loss of hearing.
Use auxiliary handles supplied with
the power tool. The loss of control may
result in injuries.
Hold power tool by insulated gripping
surfaces only, when performing an
operation where the cutting accessory
may contact hidden wiring or its own
cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of the
power tool “live” and shock the operator.
Additional safety instructions
Use suitable detectors to detect concea-
led power supply cables or consult your
local supply company.
Contact with electric cables may result
in a fire and/or electric shock.
A damaged gas pipe may cause an explo-
sion. Cutting into a water pipe will cause
damage to property or may cause an elec-
tric shock.
When working, hold the electric power
tool firmly with both hands and ensure
that you have a secure footing.
The electric power tool is controlled
more securely if held with both hands.
Secure the workpiece.
A workpiece is held more securely
in a clamping device than by hand.
Do not use the electric power tool if it has
a damaged power cord.
Do not touch the damaged power cord
and pull out the mains plug if the power
cord is damaged during work.
Damaged power cords increase the risk
of an electric shock.
Only use tools with SDS-plus tool holder.
Pull on the insertion tool to check that
it is locked properly.
Immediately have a damaged dust
cap replaced. The dust cap prevents
the ingress of dust into the tool holder.

FHE 2-22
14
Dust released from materials, such
as lead paints, some types of wood,
minerals and metal, may be hazardous
to the operator or people in the vicinity.
Inhaling or touching these dusts may result
in respiratory diseases and/or allergic
reactions.
– Ensure the work place is well
ventilated!
– If possible, use external dust
extraction.
– It is recommended to wear a respirator
mask belonging to filter class P2.
Do not work on materials which release
hazardous substances (e.g. asbestos).
Identify the power tool with stickers only.
Do not drill any holes into the housing.
The mains voltage and the voltage speci-
fications on the rating plate must corres-
pond.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 60745.
The A evaluated noise level of the power
tool is typically:
– Sound pressure level: 91 dB(A);
– Sound power level: 102 dB(A);
– Uncertainty: K = 3 dB.
Total vibration value:
– when hammer drilling:
– Emission value: ah = 17.95 m/s2
– Uncertainty: K = 1.5 m/s2
ATTENTION!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE!
The vibration emission level given in this
information sheet has been measured
in accordance with a standardised test given
in EN 60745 and may be used to compare
one tool with another. It may be used for
a preliminary assessment of exposure.
The declared vibration emission level
represents the main applications of the tool.
However if the tool is used for different
applications, with different accessories
or poorly maintained, the vibration emission
may differ. This may significantly increase
the exposure level over the total working
period.
However if the tool is used for different appli-
cations, with different accessories or poorly
maintained, the vibration emission may differ.
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories,
keep the hands warm, organisation of work
patterns.
CAUTION!
Wear ear protection at a sound pressure
above 85 dB(A).

FHE 2-22
15
Instructions for use
Before switching on the power tool
Unpack power tool and accessories and
check that no parts are missing or damaged.
Adjusting the auxiliary handle
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
CAUTION!
Use electric power tool with attached
auxiliary handle only.
The auxiliary handle can be swivelled into
any position to ensure safe and fatigue-free
working.
 Loosen the clamping by turning
the clamping screw anti-clockwise.
Swivel the auxiliary handle into
the required position.
By turning the clamping screw clockwise,
fix the handle in the required position.
Attaching the depth stop
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
 Loosen the clamping screw by turning
it anti-clockwise.
Push in depth stop.
Set depth stop to the required drilling
depth.
Tighten the clamping screw clockwise.
Inserting tools with SDS shank
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
CAUTION!
Used insertion tools may become hot.
Wear protective gloves!
NOTE!
Tools used must have an SDS shank.
If tools do not have an SDS shank
(e.g. wood drill bit), a three-jaw chuck
must be used.
Check dust cap.
– Clean dirty cap.
– Have a defective dust cap replaced.

FHE 2-22
16
Insert insertion tool (1.) and turn (2.)
it until it locks.
Check lock by pulling on the insertion tool.
Removing the tools
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
CAUTION!
Used insertion tools may become hot.
Wear protective gloves!
Pull locking sleeve backwards (1.).
Remove insertion tool (2.).
Setting operating mode
CAUTION!
Do not change operating mode until
the electric power tool is at a standstill.
Press release button.
Setting rotary knob to the required
operating mode:
Drilling
Hammer drilling
NOTE!
The release button must visibly lock
(jump out) in the (drilling) and
(hammer drilling) positions.
Setting direction of rotation
CAUTION!
Do not change operating mode until
the electric power tool is at a standstill.
Set switch for selecting direction
of rotation to the required position:
–L counter-clockwise
–R Clockwise
Switching on the power tool
Without locking the switch:
Press and hold down the switch.
The electric power tool switch enables
the speed or impact rate to be increased
slowly to the maximum value.
Switch off the machine:
Release the switch.

FHE 2-22
17
Locking the switch:
WARNING!
Following a power failure, the switched on
electric power tool will start running again.
Immediately switch off electric power tool!
Press and hold down switch (1.).

Press locking button to lock the switch ( 2. ).
Switch off the machine:
Press and release the switch.
Operating instructions
Drilling/hammer drilling
1. Move rotary knob for operating mode
to the symbol (drilling) or
symbol (hammer drilling).
Ensure button is locked!
2. Insert drill bit.
3. Swivel the auxiliary handle into
the required position.
4. Insert mains plug.
5. Grip electric power tool with both hands
and assume working position.
6. Position drill bit and switch on electric
power tool.
7. Gently press electric power tool
forwards.
8. After drilling, switch off the power tool.
9. Pull out the mains plug.
Other information
– The use of “sharp” insertion tools
increases performance and the service
life of the electric power tool.
– After work, clean the electric power
tool and store in the carrying case
in a dry location.
Maintenance and care
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
Cleaning
Regularly clean the power tool and ventila-
tion slots. Frequency of cleaning is depen-
dent on the material and duration of use.
Regularly blow out the housing interior and
motor with dry compressed air.
Carbon brushes
The electric power tool features cut-off
carbon brushes.
When the cut-off carbon brushes reach their
wear limit, the electric power tool switches
off automatically.
NOTE!
Use only original parts supplied by the
manufacturer for replacement purposes.
If non-original parts are used, the guarantee
obligations of the manufacturer will be
deemed null and void.
When the power tool is being used,
the carbon brushes can be seen sparking
through the rear air inlet apertures.
If the carbon brushes are sparking exces-
sively, switch off the electric power tool
immediately. Take your electric power tool
to a customer service centre authorised
by the manufacturer.

FHE 2-22
18
Gears
NOTE!
Do not loosen the screws on the gear head
during the warranty period.
Non-compliance will deem the guarantee
obligations of the manufacturer null and
void.
The electric power tool has grease lubrica-
tion. Have the grease changed/topped
up by a customer service workshop
authorised by the manufacturer.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
If the power cord of the electric power tool
is damaged, it must be replaced with
a specially prepared power cord (attach-
ment type X). This power cord is available
from FLEX customer service.
Spare parts and accessories
Other accessories, in particular insertion
tools, can be found in the manufacturer’s
catalogues.
Exploded drawings and spare-part lists
can be found on our homepage:
www.flex-tools.com
Disposal information
WARNING!
Render redundant power tools unusable
by removing the power cord.
EU countries only
Do not throw electric power tools into
the household waste!
In accordance with the European Directive
2012/19/EC on Waste Electrical and
Electronic Equipment and transposition
into national law used electric power tools
must be collected separately and recycled
in an environmentally friendly manner.
NOTE!
Please ask your dealer about disposal
options!
-Declaration of Conformity
We declare under our sole responsibility that
the product described under “Technical
specifications” conforms to the following
standards or norma-tive documents:
EN 60745 in accordance with the regu-
lations of the directives
2004/108/EC (until 19.04.2016),
2014/30/EU (from 20.04.2016),
2006/42/EC, 2011/65/EC.
Responsible for technical documents:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exemption from liability
The manufacturer and his representative are
not liable for any damage and lost profit due
to interruption in business caused by the
product or by an unusable product.
The manufacturer and his representative are
not liable for any damage which was caused
by improper use of the power tool or by use
of the power tool with products from other
manufacturers.

FHE 2-22
19
Table des matières
Symboles utilisés . . . . . . . . . . . . . . . . . 19
Données techniques . . . . . . . . . . . . . . . 19
Vue d’ensemble . . . . . . . . . . . . . . . . . . 20
Pour votre sécurité . . . . . . . . . . . . . . . . 21
Bruit et vibrations . . . . . . . . . . . . . . . . . 22
Instructions d’utilisation . . . . . . . . . . . . . 23
Maintenance et nettoyage . . . . . . . . . . . 23
Consignes pour la mise au rebut . . . . . 25
Conformité . . . . . . . . . . . . . . . . . . . . 26
Exclusion de responsabilité . . . . . . . . . . 26
Symboles utilisés
AVERTISSEMENT !
Ce symbole prévient d’un danger imminent ;
le non-respect des consignes qui le suivent
s’accompagne d’un danger de mort ou de
blessures très graves.
PRUDENCE !
Ce symbole désigne une situation
potentiellement dangereuse.
Si vous ne respectez pas cette consigne,
vous risquez de vous blesser ou de causer
des dégâts matériels.
REMARQUE !
Ce symbole vous donne des conseils d’uti-
lisation et des informations importantes.
Symboles apposés sur l’appareil
Avant la mise en service,
veuillez lire la notice d’instruc-
tions !
Portez des lunettes
de protection !
Portez un casque anti-bruit !
Consignes pour la mise au
rebut de l’ancien appareil
(voir page 26) !
Données techniques
Perceuse à percussion FHE 2-22
SDS-plus
Puissance nominale
absorbée W 710
Vitesse marche à vide min
-1
0–1400
Nombre d’impacts à vide min
-1
0–4300
Énergie max. de chaque
frappe (selon « Procédure
EPTA 05/2009 »)
J2,1
Logement d’outil SDS-plus
Diamètre max. de perçage
– Béton
–Bois
– Métal
mm
mm
mm
22
30
13
Poids conforme à « l’
EPTA
Procedure 01/2003 »
kg 2,3

FHE 2-22
20
Vue d’ensemble
1 Coiffe anti-poussière
2 Douille de verrouillage
3 Poignée supplémentaire
4 Butée de profondeur
5 Vis de serrage
6 Sélecteur de mode de travail
7 Touche de déverrouillage
8 Levier inverseur de sens
(Rotation à droite / à gauche)
9 Interrupteur
Pour allumer et éteindre mais aussi
pour accélérer jusqu’à la vitesse
maximale / jusqu’au nombre maximal
de coups.
10 Cran d’arrêt
11 Poignée
12 Cordon d’alimentation électrique
13 Plaque signalétique *
* pas visible
