Flexiforce 9700v12 User manual

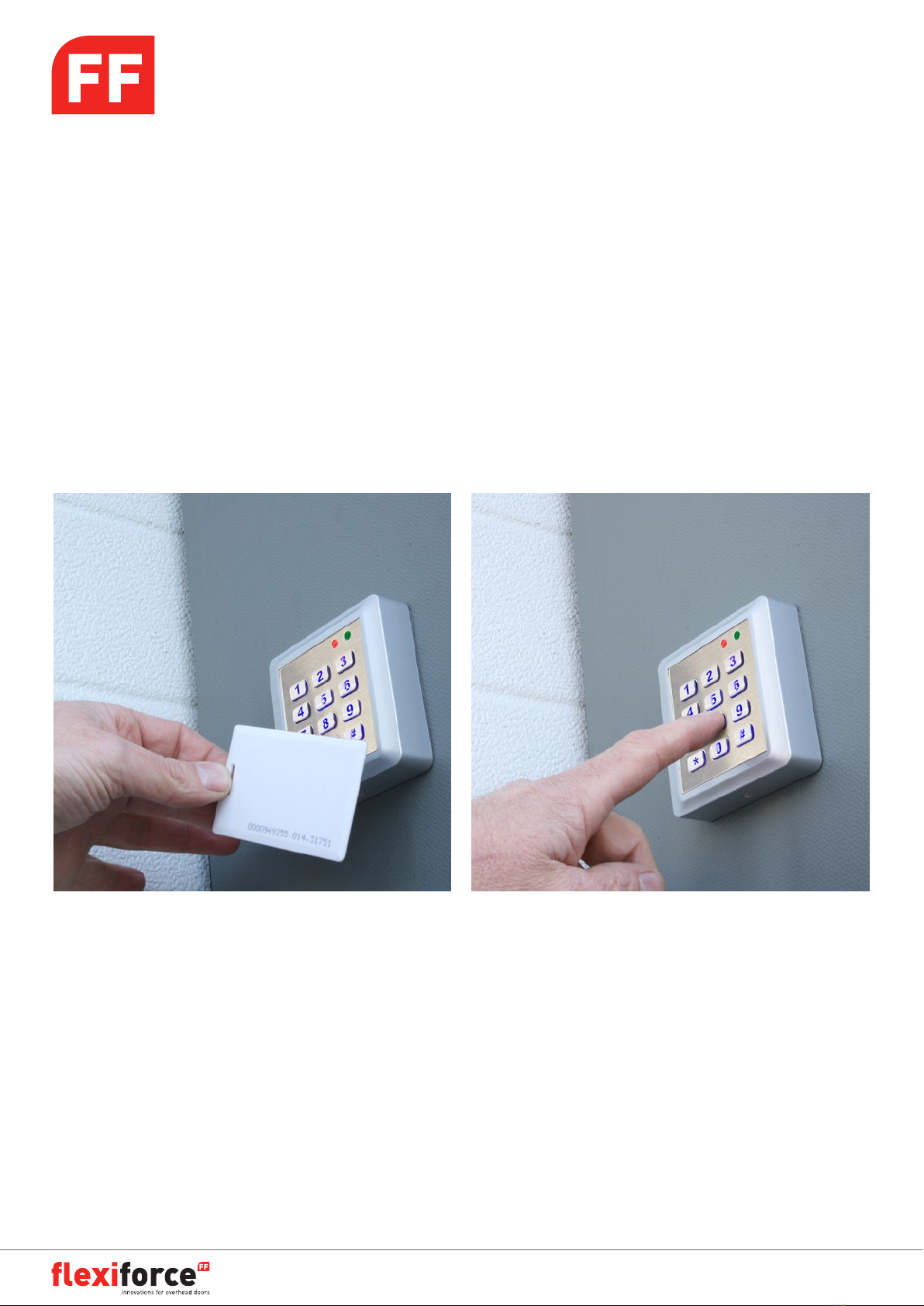

Keypad/Card reader

manual

www.fl xiforce.com

FF-MANUAL SuperClick

9700V12 - 9700V24

9700CARD

Keypad/Card reader

manual

www.fl xiforce.com

FF-MANUAL SuperClick

9700V12 - 9700V24

9700CARD

Keypad/Card reader

manual

www.fl xiforce.com page 2

Keypad/Card reader

manual

www.fl xiforce.com page 2

1. description of LED and buzzer indicators:

Description Red LED Green LED Buzzer

Normal mode ON

Program mode Flash

Under program mode ON

Non registered card ON Di (long)

Card only mode ON with same dura-

tion of door open Di Di (short)

Card and password

mode (after card

swipe, waiting for

password)

Red and green LED blink alternatively

Card and password

mode Flash for each 0,5

second

Password only mode Flash for each second

Button tone Di (short)

Successful setup Di Di (short)

Faulty setup Di (long)

Invalid command Di (long)

Alarm mode Di Di Di (continuously)

Programming guide:

1. Get into programming mode:

Press ####: Red LED is OFF, Green LED is ON. Then press 123456#

Now Red should be off and Green should ﬂash. If not: try again (provided the program password was not

modiﬁed before). Default program password is 123456.

2. Changing the program password:

Press 0 “new password” # “new password” # (new password must have 6 digits). Please beware this ac-

tion is only possible when in program mode (see step 1)

3. Adding cards with automatic number assignment

Press 1 - swipe card - # (only possible with unregistered cards!)

The 9700V12/24 will assign an individual card number to each registered card. If this is a new installation

the numbering of cards will start with 0001, 0002 etc. If this 9700V12/24 already has card programmed to it,

the next card will be assigned the next available number.

If the card you swipe is an already registered one you’ll hear a long warning signal (Di). You can still con-

tinue programming other cards.

4. Adding cards with speciﬁc number assignment

Press 2 - swipe card - “card number” # (repeat this step until the last card) #

If the card you swipe is an already registered one you’ll hear a long warning signal (Di). You can still con-

tinue programming other cards.

If the number you enter is already in use you’ll hear a long warning signal (Di). You can still continue by en-

tering another card number.

manual

www.fl xiforce.com page 3

Keypad/Card reader

manual

www.fl xiforce.com page 3

5. Deleting registered cards

Press 30 - swipe card - # the swiped card is now deleted

Press 31 - “card number” # the card with that number is now deleted

Press 32 - 9999 - # all cards are now deleted

6. Setting the access mode

Press 40 # card or personal code to access (default)

Press 41 # card AND personal code to access

Press 42 # personal code only

8. Program personal access code

Press 6 “new code” # “new code” # must be a 6 digit code

Press 6 # # personal access code is deactivated

9. Exiting program mode

Press *

10. Changing the card password (only needed when in card AND personal code mode)

The 9700V12/24 recognizes a different pass code for the ‘card AND personal code’ mode. In other words:

this code is not the same as the regular pass code.

Press * (green LED will go ON) - swipe card - “old password (default is 888888)” (red and green LED ﬂash

alternating) “new password” # “new password” #

Green LED will be OFF and you’ll hear two short (Di Di) signals to conﬁrm. In case of failure to program

you’ll hear a long (Di) signal. Try again.

11. Back to factory settings

Cut off power. Put jumper JP1 in 2-3 position. Re-connect to power. After you hear two short (Di Di) signals,

put jumper JP1 in position 1-2.

Examples of programming:

1. Change program password to 789000:

a. enter program mode by pressing #### 123456 # (green LED ﬂashes)

b. press 0 789000 # 789000 #

c. press * (to exit program mode)

2. Add new cards in a continuous way:

a. enter program mode: #### 123456 # (green LED ﬂashes)

manual

www.fl xiforce.com page 4

Keypad/Card reader

manual

www.fl xiforce.com page 4

b. press 1 - swipe all cards you want to add -

c. press * (to exit program mode)

d. all added cards are ready for use.

3. Add two new cards numbered 0088 and 0099:

a. enter program mode: #### 123456 # (green LED ﬂashes)

b. press 2 - swipe card - 0088 # swipe second card 0099 ##

c. press * (to exit program mode)

4. Delete cards numbered 0088 and 0099:

a. enter program mode: #### 123456 # (green LED ﬂashes)

b. press 31 0088 # 0099 ##

c. press * (to exit program mode)

5. Change access mode to Card Only:

a. enter program mode: #### 123456 # (green LED ﬂashes)

b. press 40 #

c. press * (to exit program mode)

6. Change access code to 147258:

a. enter program mode: #### 123456 # (green LED ﬂashes)

b. press 6 147258 # 147258 #

c. press * (to exit program mode)

Wiring Diagram

Green GND push/exit button

Green OPEN

Blue NO

dry output contactWhite COM

Yellow NC

Black GND power supply

Red +VCC

Installationshandbuch

www.fl xiforce.com page 1

9700V12 - 9700V24

9700CARD

Codeschloss / Kartenleser

manual

www.fl xiforce.com page 2

Keypad/Card reader

1. Ein. Beschreibung der LED und Summer Indikatoren

Beschreibung Rot LED Grün LED Summer

Normal-Modus ON

Programm-Modus Blitz

Unter Programm-Modus ON

Nicht registrierte Karte ON Di (lang)

Nur Card Modus ON mit der gleichen Dau-

er der Türöffnung Di Di (kurz)

Card and password Card

und Kennwort-Modus

(nach Karte Strich, wartet

auf Kennwort)

Rote und grüne LED blinken abwechselnd

Card und Kennwort-Modus Blitz für jede 0,5

Sekunden

Kennwort Modus Blitz für jede Sekunde

Tastenton Di (kurz)

Erfolgreiche Setup Di Di (kurz)

Fehlerhafte Setup Di (lang)

Falsches Kommando Di (lang)

Alarm-Modus Di Di Di (kontinuierlich)

Programmier Handleitung:

1. Holen Sie sich in der Betriebsart Programmieren:

Drücken Sie # # # #: Rote LED ist AUS, grüne LED auf. Dann drücken 123456 #

Jetzt Rot sollte ausgeschaltet sein und Grün sollte blinken. Falls nicht: es erneut zu versuchen (sofern das

Programm Kennwort nicht vor modiﬁziert wurde). Das Standard Programm Kennwort ist 123456.

2. Ändern des Programms Kennwort:

Drücken Sie 0 “neues Kennwort” # “neues Kennwort” # (neues Kennwort muss 6 Stellen behalten). Bitte

Vorsicht, dieser Vorgang ist nur möglich im Programm-Modus (siehe Schritt 1)

3. Hin zu fügen von Karten mit automatischer Nummerzuweisung

Drücken Sie 1 - Streiche Magnetkarte - # (nur möglich mit nicht registrierten Karten!)

Die 9700V12/24 wird eine individuelle Kartennummer an jede registrierte Karte zuweisen. Wenn dies

eine neue Installations, die Nummerierung der Karten wird mit 0001 beginnen, 0002 usw. Wenn diese

9700V12/24 bereits Karte programmiert hat, wird die nächste Karte die nächste verfügbare Nummer

zugewiesen werden.Wenn die Karte, die Sie streiche bereits registriert ist, hören Sie einen langen Warnsig-

nal (Di). Sie können weiter gehen mit die Programmierung anderen Karten.

4. Hin zu fügen von Karten mit speziellen Nummernvergabe

Drücken Sie 2 - Streiche Magnetkarte - “Kartennummer” # (wiederholen Sie diesen Schritt, bis zudie letzte

Karte) #

Wenn die Karte, die Sie streichen, bereits registriert ist, hören Sie einen langen Warnsignal (Di). Sie können

weiter gehen mit die Programmierung anderen Karten.

Wenn die eingegebene Nummer bereits verwendet wird, hören Sie einen langen Warnsignal (Di). Sie kön-

nen immer noch durchgehen mit die Eingabe einer anderen Karte Nummer.

manual

www.fl xiforce.com page 3

Keypad/Card reader

5. Löschen registrierten Karten

Drücken Sie 30 - Streichekarte - # die gestrichte Karte ist nun gelöscht

Drücken Sie 31 - “Kartennummer” # die Karte mit dieser Nummer ist gelöscht

Drücken Sie 32 - 9999 - # Alle Karten sind gelöscht

6. Festlegen des Zugriffs Modus

Drücken Sie 40 # Karte oder persönlichen Code für den Zugriff (Standard)

Drücken Sie 41 # Karte UND persönlichen Code für den Zugriff

Drücken Sie 42 # nur persönlichen Code

8. Programm persönlichen Zugangscode

Drücken Sie 6 “neuen Code” # “neuen Code” # muss ein 6-stelliger Code sein

Drücken Sie 6 # # persönlichen Zugangscode ist deaktiviert

9. Verlassen des Programmiermodus

Drücken Sie *

10. Das Kartekennwort ändern (nur notwendig wenn in - Card und persönlicher Code-Modus)

Die 9700V12/24 erkennt ein anderes Pass-Code für die ‘Karte und persönlichen Code “-Modus. Mit anderen

Worten: Dieser Code ist nicht das Gleiche wie die normale Pass-Code.

Drücken Sie * (grüne LED wird auﬂichten) - streiche Magnetkarte - “altes Kennwort (Standard ist 888888)”

(rote und grüne LED blinken abwechselnd) “neues Kennwort” # “neues Kennwort” #

Grüne LED ist AUS und Sie werden zwei kurze (Di Di) Signale hören, zu Bestätigung. Bei falscher Program-

mierung hören Sie einen langen (Di)-Signal. Versuchen Sie es erneut.

11. Zurück zum Standard Einstellungen

Strom abschalten. Setzen Sie Jumper JP1 in 2-3 Position. Strom einschalten. Nachdem Sie zwei kurze (Di

Di) Signale hören, setzen Sie Jumper JP1 in Position 1-2.

Beispiele für die Programmierung:

1. Programms Kennwort ändern zu 789000:

a. Gehen Sie im Programm-Modus, drucken Sie # # # # 123456 # (grüne LED blinkt)

b. Drücken Sie 0 789000 # 789000 #

c. Drücken Sie * (um den Programm-Modus zu verlassen)

2. Neue Karten zufügen in einem kontinuierlichen Weg:

a. Gehen Sie im Programm-Modus: # # # # 123456 # (grüne LED blinkt)

manual

www.fl xiforce.com page 4

Keypad/Card reader

b. drücken Sie 1 - Streiche alle Karten, die Sie hinfügen möchten -

c. Drücken Sie * (um den Programm-Modus zu verlassen)

d. alle hin gefügten Karten sind einsatzbereit.

3. Zwei neue Karten hin zu fügen: nummeriert 0088 und 0099:

a. Gehen Sie im Programm-Modus: # # # # 123456 # (grüne LED blinkt)

b. drücken Sie 2 - Streich Magnetkarte - 0088 # streich zweite Karte 0099 # #

c. Drücken Sie * (um den Programm-Modus zu verlassen)

4. Karten löschen; nummeriert 0088 und 0099:

a. Gehen Sie im Programm-Modus: # # # # 123456 # (grüne LED blinkt)

b. Drücken Sie 31 0088 # 0099 # #

c. Drücken Sie * (um den Programm-Modus zu verlassen)

5. Ändern Sie Zugang Modus Nur-Card:

a. Gehen Sie im Programm-Modus: # # # # 123456 # (grüne LED blinkt)

b. Drücken Sie 40 #

c. Drücken Sie * (um den Programm-Modus zu verlassen)

6. Zugangscode ändern in 147258:

a. Gehen Sie im Programm-Modus: # # # # 123456 # (grüne LED blinkt)

b. Drücken Sie 6 147258 # 147258 #

c. Drücken Sie * (um den Programm-Modus zu verlassen)

Schaltplan

Grün GND push/exit Taster

Grün OPEN

Blau NO

AusgangskontaktWeiß COM

Gelb NC

Schwarz GND Stromversorgung

Rot +VCC

Klawiatura numeryczna/

Czytnik kart zbliżeniowych

Instrukcja obsługi

www.fl xiforce.com

FF-Instrukcja obsługi SuperClick

9700V12 - 9700V24

9700CARD

Klawiatura numeryczna/

Czytnik kart zbliżeniowych

Klawiatura numeryczna/

Czytnik kart zbliżeniowych

Instrukcja obsługi

www.fl xiforce.com page 2

1. Opis znaczenia wskaźników LED i sygnałów brzęczyka:

Opis LED Czerwony LED Zielony Brzęczyk

Normalny tryb pracy Włączony

Tryb programowania Miga

Programowanie Włączony

Karta

niezarejestrowana

Włączony Di (długi sygnał)

Tylko w trybie

obsługi kart

Włączony w czasie

otwarcia drzwi/bramy Di Di (krótkie sygnały)

Tryb obsługi kart i

kodu numerycznego

( po zbliżeniu

karty następuje

oczekiwanie na hasło

numeryczne)

Czerwony i zielony LED migają naprzemiennie

Tryb obsługi karty i

kodu numerycznego

Miga co 0,5 sekundy

Tylko tryb obsługi

hasła numerycznego

Miga co sekundę

Dźwięki przycisku Di (krótki sygnał)

Akceptacja ustawień Di Di (krótkie sygnały)

Ustawienie błędne Di (długi sygnał)

Polecenie

nieautoryzowane

Di (długi sygnał)

Tryb alarmowy Di Di Di (sygnały ciągłe)

Instrukcja programowania:

1. Wejście w tryb programowania:

Nacisnąć ####: Czerwony LED gaśnie, Zielony LED zapala się. Następnie nacisnąć 123456#

Czerwony LED powinien pozostać wyłączony a Zielony powinien zacząć migać. Jeśli nie: należy podjąć

kolejną próbę (o ile kod dostępu do trybu programowania nie został zmieniony). Fabrycznie ustawiony kod

dostępu do trybu programowania to 123456.

2. Zmiana kodu dostępu do trybu programowania:

Nacisnąć 0 „nowy kod” # „nowy kod” # (nowy kod musi składać się z 6 cyfr). Należy pamiętać, iż ta zmiana

możliwa jest po uzyskaniu dostępu do trybu programowania(patrz punkt 1)

Klawiatura numeryczna/

Czytnik kart zbliżeniowych

Instrukcja obsługi

www.fl xiforce.com page 3

3. Dodawanie kart z automatycznie przydzielanym numerem

Nacisnąć 1 – zbliżyć kartę do czytnika - # (działanie to możliwe jest dla jeszcze niezarejestrowanych kart!)

Czytnik 9700V12/24 automatycznie przydzieli każdej zarejestrowanej karcie indywidualny numer. W

przypadku nowej rejestracji numery kart zaczną się od 0001, 0002 itd. Jeśli w pamięci urządzenia

9700V12/24 są już zarejestrowane karty, to każdej nowej zostanie przydzielony kolejny dostępny numer.

Jeśli karta zbliżana do czytnika została już wcześniej zarejestrowana, brzęczyk wyda długi sygnał

ostrzegawczy (Di). Można rozpocząć proces rejestracji kolejnych kart.

4. Dodawanie kart z przydzielonym indywidualnie numerem

Nacisnąć 2 – zbliżyć kartę do czytnika - „wpisać numer karty” # (przy kolejnych kartach powtarzać ten krok

aż do wpisania numeru ostatniej karty) #

Jeśli karta zbliżana do czytnika została już wcześniej zarejestrowana, brzęczyk wyda długi sygnał

ostrzegawczy (Di). Można kontynuować proces rejestracji kolejnych kart.

Jeśli wprowadzany numer został już wcześniej zarejestrowany i jest w użyciu, brzęczyk wyda długi sygnał

ostrzegawczy (Di). Można kontynuować proces rejestracji kolejnych kart.

5. Wymazywanie zarejestrowanych kart z pamięci urządzenia

Nacisnąć 30 – zbliżyć kartę do czytnika - # odczytana karta zostanie usunięta

Nacisnąć 31 - „wpisać numer karty” # karta ze wskazanym numerem zostanie usunięta

Nacisnąć 32 - 9999 - # wszystkie karty zostaną usunięte z pamięci urządzenia

6. Ustawianie trybu dostępu

Nacisnąć 40 # dostęp możliwy po odczytaniu karty lub indywidualnego kodu ( ustawienie

fabryczne)

Nacisnąć 41 # dostęp możliwy po odczytaniu karty ORAZ indywidualnego kodu

Nacisnąć 42 # dostęp możliwy tylko po odczytaniu indywidualnego kodu

8. Programowanie indywidualnego kodu dostępu

Nacisnąć 6 „nowy kod dostępu” # „nowy kod dostępu” # Kod dostępu musi składać się z 6 cyfr

Nacisnąć 6 # # indywidualny kod dostępu zostanie deaktywowany

9. Wyjście z trybu programowania

Nacisnąć *

10. Zmiana kodu dostępu karty ( tylko dla trybu pracy gdzie dostęp możliwy jest po odczytaniu karty ORAZ

indywidualnego kodu)

Czytnik 9700V12/24 rozpoznaje różne kody dostępu tylko w trybie „dostęp możliwy po odczytaniu karty ORAZ

indywidualnego kodu”. Innymi słowy: kod ten nie jest taki sam jak zwykłe hasło dostępu.

Nacisnąć * (zielony LED zapali się) – zbliżyć karte do czytnika - „dotychczasowy kod dostępu (ustawiony

fabrycznie to 888888)” (czerwony i zielony LED zaczynają migać naprzemiennie) „nowy kod dostępu” #

„nowy kod dostępu” #

Zielony LED zgaśnie, a brzęczyk wyda 2 krótkie dźwięki (Di Di) które potwierdzają przyjęcie nowych

ustawień. W przypadku niepowodzenia, brzęczyk wyda długi sygnał (Di). Wówczas należy ponowić próbę.

11. Powrót do ustawień fabrycznych

Wyłączyć zasilanie. Założyć zworkę JP1 w pozycji 2-3 . Załączyć zasilanie. Po usłyszeniu dwóch krótkich

sygnałów (Di Di), należy przełożyć zworkę JP1 w pozycję 1-2.

Klawiatura numeryczna/

Czytnik kart zbliżeniowych

Instrukcja obsługi

www.fl xiforce.com page 4

Przykłady programowania:

1. Zmiana hasła dostępu do trybu programowania na 789000:

a. należy wejść w tryb programowania naciskając #### 123456 # (zielony LED zaczyna migać)

b. wcisnąć 0 789000 # 789000 #
