Gratulerer med ditt valg av sentralstøvsuger! Hvis du bruker din Flexit støvsuger i samsvar med denne
bruksanvisningen kommer din Flexit maskin til å være til glede og hjelp i ditt hjem i mange år.
Våre produkter er i kontinuerlig utvikling og vi forbeholder oss derfor retten til endringer.
Vi tar også forbehold om eventuelle trykkfeil som måtte oppstå.
På dette produkt gjelder reklamasjonsrett i henhold til gjeldende salgsbetingelser - forutsatt at produktet er riktig brukt
(til husholdningsbruk) og vedlikeholdt, slik som beskrevet i denne veiledningen. Støvpose er forbruksmatriell.
Dette produktet kommer inn under det enkelte lands forskrifter om innsamling og forsvarlig behandling av elektriske
produkter og skal ved fremtidig kassering leveres forhandler eller avfallsdeponi for gjenvinning.
Reklamasjon som skyldes feilaktig eller mangelfull montering rettes til det ansvarlige monteringsfirmaet.
Reklamasjonsretten kan bortfalle ved feilaktig bruk eller grov forsømmelse av vedlikeholdet av anlegget.

4
CV 100 CV 200 CV 300 CV 400 RRC
Høyde 427 mm 800 mm 800 mm 800 mm**
Bredde m/håndtak 360 mm 440 mm 440 mm 440 mm
Dybde m/brakett 400 mm 400 mm 400 mm 400 mm
Motor 1500 W 1700 W 1700 W 1700 W
Sikringskurs 10 A 10 A 10 A 10 A
Vekt 5,5 kg 6,5 kg 6,7 kg 6,7 kg
Lyd fra enhet 69 dB 70,5 dB 70,5 dB 70,5 dB
Kapasitet støvbeholder - 25 l 25 l 25 l
Kapasitet ved bruk av støvpose 10 I 14 l 14 l 14 l
Maks sugeeffekt motor 630 Airwatt 734 Airwatt 734 Airwatt 734 Airwatt
Maks sugeeffekt* 435 W 480 W 480 W 480 W
Maks luftmengde* 52 l/s 55 l/s 55 l/s 55 l/s
Maks vakum* 24 kpa 25 kpa 25 kpa 25 kpa
Radiofjernstyring X
Radiofrekvens 868 MHz
Funksjon Av/på-bryter, panel
med driftsstatus Av/på-bryter, panel med drifts- status, effektregulering 3-trinn
Batteriets levetid 5 år
Batteritype, kval. 3V CR2, 1 stk
Driftsområde Maks 50 meter. Se kommentar
***
Disse apparater oppfyller kravene i EU-direktivene 2004/108/EC, 2006/95/EC.
* Målt på sugeenhet
** Uten antenne
*** I hus med flere etasjer, eller med tykke eller flere betongsjikt, eller med varmefordelingsplater i forbindelse med
gulvvarme må man kontrollere at det er radioforbindelse mellom håndtak og maskin før endelig installasjon.
1.1 Tekniske data
1 Viktige sikkerhetsinstruksjoner
Les alle sikkerhetsinstruksjoner og advarseltekster før
maskinen tas i bruk for å minske risikoen for brann, elek-
trisk støt eller skade.
• Denne sentralstøvsuger er kun beregnet til støvsuging
av tørt materiale innendørs.
• Støvsug aldri uten at filter er satt i.
• Sug ikke opp væske. Bruk ikke maskinen i våte omgivel-
ser.
• Støvsug ikke glør eller brennende gjenstander som
sigaretter, fyrstikker, varm aske eller brannfarlig væske
og gass.
• Støvsug ikke i rom der det kan finnes brennbare eller
lettanntennelige væsker eller gasser.
• Trekk ut støpselet ved filter-og posebytte og ved alt an-
net vedlikeholdsarbeid.
• Trekk alltid i støpselet og aldri i selve
stømledningen.
• Veggkontakt og plugg skal alltid plasseres synlig.
• Sug ikke opp skarpe gjenstander som glassbiter
eller nåler som kan skade posen.
• Vær spesielt oppmerksom på gjenstander som kan tette
slange/rørsystem slik som blyanter, lekeklosser og små
plastposer.
• Følg bruksanvisningen nøye. Service og reparasjo-
ner må kun foretas av autorisert verksted. Det må kun
benyttes orginale reservedeler og tilbehør som angitt av
leverandør. Forsøk aldri å gjøre endringer på maskinen
selv.
• Bruk aldri sentralstøvsugeren med skadet ledning.
Sentralstøvsugeren er utstyrt med en ledning i spesial-
utførelse som må byttes med samme type ledning hvis
denne skades. Slik ledning fåes hos Flexit servicefor-
bindelse. For å unngå fare skal denne ledning byttes av
kyndig fagperson.
• Sentralstøvsugeren må ikke brukes som leketøy.
Sentralstøvsugeren må aldri brukes på giftig støv eller
sementstøv.
NO

5
2.1 Montering av festebraketten
Plasser holderen slik at det er godt med plass under og
over plassen der sugeenheten skal plasseres. Pass på
at det er minst 500 mm ledig plass over CV 100-behol-
deren.
Merk av plassering til de fire skuehullene med en penn
eller liknende. Velg deretter skruer og ev. plugger etter
veggmateriale på festepunktet. Bor de fire hullene til
festebraketten. Skruehullene til holderen har en diameter
på 5 mm.
Monter festebraketten med den store åpningen pekende
oppover, se Fig. 1. Skru holderen ordentlig fast (skruer
følger med).
2.3 Tilkobling av maskinen
Maskinen tilkobles med sugerøret øverst og utblåsningsrøret nederst.
Denne tilkopling skal ikke limes, men kan tapes i tilfelle senere
service på enheten. Sugestussen kan monteres til to ulike hold avhengig av
i hvilken retning du vil montere rørsystemet.
For å flytte sugstussen må du gjøre som følger:
1. Løsne sugestussen- skru ut de fire kombi Torx-skruene med en Torx T20
eller en vanlig skrutrekker, Fig. 3.
2. Dra ut stussen fra maskinen, se Fig. 4.
3. Løsne blindpluggen som sitter foran det uttak dit du skal flytte sugstussen.
Skru ut de fire kombi Torx-skruene. Løft ut blindpluggen fra maskinen.
4. Tilpass (flytt) sugstussen til det nye uttaket. NB! Stussen er merket med "Up".
Pass på at stussen monteres med "Up" oppover. Fest stussen ved å montere og skru i de fire skruene, Fig. 5.
5. Sett i blindpluggen i det uttaket der sugstussen tidigere satt. Monteres med de fire skruene. Utblåsingsrøret må
festes godt til vegg så det ikke løsner fra stussen. Tenk på at du skal kunne vri det bøyde røret til ulike sider for
en passende rørføring. Koble deretter til utblåsningsrøret og lyddemper, Fig 6. Monter sentralstøvsugeren slik at
utblåsningsrøret blir så kort som mulig, maks 5 meter. Tenk på omgivelsene ved plassering av utblåsningen. Bruk
derfor alltid lyddemper.
For øvrig montering og innstallasjon av rørsystem og svakstrømsledning, se den separate monteringsveiledning som
følger med rørpakken.
2 Montering av sugeenheten CV 100
2.2 Plassering av støvsuger på
festebraketten
Posisjoner sugeenheten slik at festebraketten er rett over
braketten på veggen, se Fig. 2. Senk maskinen ned på
festebraketten. Se til at braketten griper ordentligt tak om
innfestingen på maskinen.
Fig. 1
Fig. 2
Fig. 3
Utblåsning
Innsug
Fig. 6
Fig. 4 Fig. 5
NO

6
3.1 Start av maskinen
Styrestrømuttaket (lavvolt) tilkoples med en styrestrøm-
ledning som ligger langs rørene.
Lavvoltsledningens begge ender kobles til koblings-
panelet på sugeenheten. En ledning til hvert uttak.
Sentralstøvsugerens strømkabel kobles til en 230V kontakt.
Apparatet er dobbeltisolert og trenger ikke jordes.
Støvsugeren starter og stopper automatisk: Når sugeslang-
en tilkobles en sugekontakt, sammenkobler metallringen på
slangens endestykke styrekretsen, og støvsugeren starter,
se Fig. 7. Når slangen trekkes ut av sugekontakten stop-
per støvsugeren. Man bør la sugeren gå litt ekstra slik at
slangen tømmes for støv før støvsugeren stoppes.
Hvis man benytter slange med av-/på-bryter kan støvsuge-
ren startes og stoppes med bryteren på håndtaket, Fig. 8.
3.2 Service
Trekk alltid ut strømledningen før servicearbeid utføres!
Om sugeevnen minskes er det en indikasjon på at luft-
mengden gjennom maskinen har minsket. Dette kan ha
følgende årsaker:
• Støvposen er full og må byttes.
• Filteret er tett og må rengjøres.
Støvsugeren har et overopphetningsvern som løser ut hvis
støvsugeren blir for varm. Hvis dette skjer - trekk ut strøm-
ledningen for å nullstille støvsugeren. Vent i 5-10 minutter
slik at maskinen kjøles ned. Pass på å kontrollere slange,
støvpose og filter mens du venter for forsikre deg om at in-
genting blokkerer luftstrømmen. Nå skal støvsugeren starte
igjen. Hvis vernet løser ut igjen må feilen utbedres av et
servicefirma.
CV 100 skal alltid kjøres med støvpose og filter innstallert.
3 Bruksanvisning CV 100
1
2
Fig. 7 Fig. 9
Fig. 8
Filter
NO

7
4.1 Bytte av støvpose
Sentralstøvsugeren er som standard utstyrt med en støv-
pose, støvsug aldri uten at støvposen er montert.
Grip kanten på lokket og åpne ved å trekke det opp, Fig.
10.
Bytte av støvpose: Løsne den gamle støvposen ved å vri
pappbrikken mot høyre eller venstre slik at forhøyningen
på stussen går gjennom åpningen i pappbrikken. Trekk så
posen av stussen.
Slik monteres ny støvpose: Press åpningen i pappbrikken
over forhøyningen på stussen og trekk på plass den nye
posen. Vri pappbrikken for sikker låsing. OBS! Brett støv-
posens kanter ned i beholderen. Dette for å unngå at lokket
skader posen.
Pappbrikken låser fast posen når den er vridd på plass som
i Fig. 11 ovenfor.
Pappbrikkens åpning må tilpasses og føres forbi forhøyn-
ingene på stussen før pappbrikken vris for låsing.
4.2 Bytte / rengjøring av filter
Åpne lokket og ta ut støvposen som forklart tidligere. Filte-
ret ligger i runt motorstativet. Sentralstøvsugeren må aldri
brukes uten filter.
Filteret tas opp av beholderen, Fig. 12. Filteret kan rengjø-
res ved å riste eller vaske det.
Hvis filteret vaskes må det være helt tørt før det monteres i
maskinen.
Ta det rengjorte/nye filteret og før det ned mot beholderens
bunn. Trykk ned filterets ytterkanter mot beholderens sider
så filteret bøyer seg litt opp. Trykk så filteret ned. Se til at
filteret tetter ordentlig imot motorstativet, Fig. 13. Sett til-
bake støvposen og legg på lokket. Kontroller at lokket sitter
skikkelig fast.
4 Filter og støvposer - CV 100
Filter
Filter
Motorstativ
Fig. 13
Fig. 11
Fig. 12
Fig. 10
NO

8
5 Montering av sugeenheten - CV 200 / CV 300 / CV 400 RRC
5.1 Montering av festebrakett
Planlegg plasseringen av festebraketten slik at det finnes
godt med plass under og over der sugeenheten skal
plasseres. Pass på at det er minst 200 mm ledig plass under
støvbeholderen.
Marker plasseringen av alle fire skruehullene med en penn eller
liknende. Hullene i holderen har en diameter på 5 mm. Velg
skruer og eventuelle plugger etter veggmateriale. Bor de fire
skruehullene. Tilpass festebraketten med den største åpningen
pekende nedover - se Fig. 14. Skru deretter fast holderen.
5.2 Plassering av støvsugeren på
festebraketten
For å lette monteringen kan du først ta bort støvbeholderen.
Løsne beholderen ved å dra begge håndtakene utover. Ta
deretter bort beholderen fra maskinen. Vri på sugeenheten
til festebraketten er rett under braketten på maskinen. Senk
maskinen ned på festebrakketten, Fig. 15. Se til at braketten
griper ordentligt tak om innfestingen på maskinen.
Når du fjerner motorstativet fra festebraketten - skyv låse-
mekanismen mot deg slik at stativet frigjøres, og løft deretter
stativet opp fra braketten.
5.3 Tilkobling av maskinen
Advarsel: Dersom rørsystemet i din bolig har en annen dia-
meter enn et standard Flexit rørsystem, kan overganger kjø-
pes i butikk. Flexit rørsystem har utvendig diameter Ø51 mm.
Maskinen tilkobles med den fleksible sugeslangen nederst og
utblåsningsrøret øverst, Fig 16. Den fleksible slangen er ko-
plet til støvinntaket på støvsugerens beholder. Skyv slangen
inn i inntaket på støvsugeren inntil slangen låses. Den med-
følgende gummimansjetten brukes til tetting/låsing mellom
rørsystemet og den fleksible sugeslangen. Tre halvparten av
mansjetten inn på sugeslangen og brett den andre halvparten
over. Tre deretter sugeslangen 5-10 cm inn på rørsystemet og
brett mansjetten tilbake slik at den omslutter enderøret. Trykk
knappen på slangeinntaket nedover for å ta av sugeslangen.
Den fleksible sugeslangen fungerer som overgang mellom
sugeenhet og rørsystem.
NB! Denne tilkobling skal ikke limes i tilfelle service på en-
heten.
Plasser sentralstøvsugeren slik at utblåsningsrøret blir så kort
som mulig, maks 5 meter. Tenk på omgivelsene ved plassering
av utblåsningsrøret. Bruk derfor alltid lyddemper.
F or informasjon om annen montering og innstallasjon av rørsys-
tem og svakstrømsledning henvises til separat monteringsveiled-
ning som følger med rørpakken.
Skyv slangen inn i inntaket på støvsugeren inntil slangen låses.
Trykk knappen på slangeinntaket nedover for å ta av sugeslan-
gen.
Utblåsning
Innsug
Fig. 16
Fig. 15
Fig. 14
NO

9
6.3 CV 300 / CV 400 RRC Display
CV 300/CV 400 RRC-modellen har et display som gir informasjon
om maskinen, fig. 19.
Start/stopp-bryter - fast grønt lys
Når startbryteren trykkes inn eller slangen koples til veggut-
taket, tennes et grønt fast LED-lys på displayet. Det grønne
lyset indikerer at støvsugeren fungerer normalt.
Støvpose/posefilter - blinkende gult lys
Når den gule LED-indikatoren begynner å blinke under
drift, er det et signal om at det er tid for å rense posefilteret
og/eller skifte ut støvposen. Det gule blinkende lyset vil bli
tent etter hver 8. driftstime for støvsugeren. Hvis det gule lyset
blinker, gjør som følger: Slå av støvsugeren ved slangehåndta-
ket (sentralstøvsugere) eller fjern sugeslangen fra vegginnløpet
eller trykk på på/av-bryteren på displayet. Kontroller deretter om
posefilteret/støvposen er tett. Bytte er beskrevet i kapittel 7.1,
7.2, 7.3 og 7.4. Når filtrene er renset/byttet, må du utføre en
nullstilling av støvsugeren. Dette gjøres ved å trykke på nullstil-
lingsknappen på displayet i minst 3 sekunder.
Redusert luftstrøm - fast gult lys
Et fast gult lys på displayet indikerer at luftstrømmen gjen-
nom støvsugeren er redusert. Etter 30 sekunders drift med
redusert luftstrøm, vil støvsugermotoren bli koplet ut for å
hindre at motoren blir skadd. Hvis det faste gule lyset er tent
og motoren har blitt koplet ut, gjør som følger: Kontroller posefil-
teret og/eller støvposen (se kapittel 7.1, 7.2, 7.3 og 7.4) for å se
om noe blokkerer luftstrømmen. Fjern materialet som forårsaker
at det faste gule lyset tennes. Når dette er gjort, må du nullstille
støvsugeren. Dette gjøres ved å trykke på nullstillingsknappen på
displayet i minst 3 sekunder.
Tid for service - fast rødt lys
Når indikatoren med det røde faste lyset er tent, vil moto-
ren stoppe/ikke starte. Hensikten med det faste røde lyset
er å informere deg om at det er tid for service på støvsu-
geren. Driftstidstelleren i støvsugeren har registrert at den
tillatte driftstiden er passert. Du må nå kontakte et autorisert
serviceverksted og la dem utføre en service på støvsugeren og
nullstille driftstidstelleren. Du kan nullstille maskinen midlerti-
dig og kjøre motoren i ytterligere én driftstime ved å trykke på
nullstillingsknappen i minst 3 sekunder. Etter denne ene ekstra
driftstimen må en service utføres - ellers vil ikke maskinen
starte igjen.
Overopphetning - blinkende rødt lys
Det røde blinkende lyset indikerer at støvsugeren er
overopphetet. Støvsugeren stopper automatisk. Vent i
5-10 minutter for å la maskinen få kjøle seg ned. Mens
du venter, kontroller slangen, støvpose og filter for å
sikre at ingenting blokkerer luftstrømmen gjennom
maskinen. Nullstill støvsugeren. Dette gjøres ved å trykke på
nullstillingsknappen på displayet i minst 3 sekunder.
Fig. 18
6.1 Start av maskinen
Styrestrømuttaket (lavvolt) tilkobles med styrestrømledning som
ligger langs rørene. Begge endene av lavvoltsledningen kobles
til i koplingspanelet på sugeenheten. En ledning til hvert uttak.
Sentralstøvsugerens strømledning koples til en 230V kontakt.Ap-
paratet er dobbeltisolert og trenger ikke jordes.
Støvsugeren starter og stopper automatisk:
Når sugeslangen tilkoples en sugekontakt (Fig. 17) sammen-
kopler metallringen på slangens endestykke styrekretsen, og
støvsugeren starter. Når slangen trekkes ut av sugekontakten
stopper støvsugeren. Man bør la slangen tømmes for støv før
støvsugeren stoppes.
Hvis man benytter slange med av-/på-bryter kan støvsugeren
startes og stoppes med bryteren på håndtaket, Fig. 18. RRC-
håndtakene har også den funksjonen at de justerer støvsuge-
rens sugestyrke fordi knappene sitter på slangehåndtaket.
6.2 Service
Trekk alltid ut el-pluggen før servicearbeid utføres! Om sugeev-
nen minskes er det en indikasjon på at luftmengden gjennom
maskinen har minsket. Dette kan skyldes følgende årsaker:
• Støvposen er full og må byttes.
• Filteret er tett og må rengjøres fra støv.
Overopphetingsvern
Støvsugeren har et overopphetingsvern som løser ut hvis støv-
sugern blir for varm.
CV 200 overophetingsvern
Hvis dette skjer - trekk ut strømledningen for å nullstille støvsu-
geren. Vent i 5-10 minutter så maskinen kjøles ned. Pass på å
kontrollere slange, støvpose og filter mens du venter for forsikre
deg om at ingenting blokkerer luftstrømmen. Nå skal støvsuge-
ren starte igjen. Hvis vernet løser ut igjen må feilen utbedres av
et servicefirma.
CV 300 / CV 400 RRC overophetingsvern
Når den røde LED-indikatoren blinker (modeller med display),
er støvsugerens temperaturutkopling aktivert. For mer infor-
masjon om temperaturutkopling, se høyre spalte på denne
siden
6 Bruksanvisning - CV 200 / CV 300 / CV 400 RRC
NO
Start/Stopp
Strøm på-
indikator -
grønt lyst
Kontroller støvpose/
filterindikator - gult lys Service/temperatur-
indikator - rødt lys
Nullstill
1
2
Fig. 17

10
7 Filter og støvposer - CV 200 / CV 300 / CV 400 RRC
7.3 Bytte av støvpose
Maskinen levereres med støvpose.
Bytt støvposen på følgende måte:
1. Løsne begge håndtakene som holder støvbeholderen.
De løsnes ved å dra håndtakene ut fra beholderen.
2. Løft av beholderen.
3. Rist ut støvet fra posefilteret. Filtret kan med fordel være
montert i beholderen slik at støvet som finnes i filteret
ristes ned i støvbeholderen
4. Løft ut posefilteret.
5. Ta bort støvposen ved å vri den litt slik at opphøyninger
på stuss passer med spor i pappbrikken. Dra ut posen
forsiktig, Fig. 23. Trekk ut klaff på posens pappbrikke for
å hindre at posens innhold lekker ut.
6. Tøm beholderen for støv.
7.1 Bytte av posefilter
Posefilter skal alltid være montert i støvbeholderen.
Rengjør filtret på følgende måte:
1. Løsne begge håndtakene som holder støvbeholderen.
Løsne dem ved å dra håndtakene ut fran beholderen,
Fig 20.
2. Ta ikke filtret ut av beholderen. Rist istedet ut av filteret
i beholderen, slik at støvet i filtret løsner og faller ned i
beholderen, Fig. 21.
3. Løft ut posefilteret. Om støvpose er brukt - ta ut støvpo-
sen. Tøm deretter det støvet som finnes i beholderen på
et passende sted.
7.2 Montering av posefilter
Slik setter du tillbake posefilteret i maskinen:
1. Sett tillbake det rengjorte/ristede posefilteret på behol-
deren, Fig. 22. Pass på at støttekanten på filtret passer
inn i innerkanten på støvbeholderen.
Kontroller at filtret monteres med rett side opp - tøy-
håndtaket på filteret skal være synlig.
2. Sett så støvbeholderen med posefilteret tilbake på støv-
sugerens sugeenhet.
3. Sett fast beholderen på sugeenheten ved å trykke de to
håndtakene inn slik at sugeenheten og støvbeholderen
sitter ordentlig sammen.
7.4 Montering av støvpose
Slik setter du i en ny støvpose:
1. Sett i støvpose slik at spor i pappbrikke passer med opp-
høyninger på stuss. Vri deretter posen litt slik at opphøy-
ningene holder posen på plass, Fig. 24.
2. Sett tillbake det rengjorte/ristede posefilteret i behol-
deren. Pass på at støttekanten på filteret passer inn i
innerkanten på støvbeholderen.
Kontroller at filtret monteres med rett side opp - tøy-
håndtaket på filtret skal være synlig, Fig. 22.
3. Sett tillbake støvbeholderen på sugeenheten. Sett fast
beholderen ved å trykke de to håndtakene innover slik
at sugeenheten og støvbeholderen festes til hverandre.
CV 200/ CV 300 / CV 400 RRC kan kjøres valgfritt med eller
uten støvpose innstallert, men det anbefales å bruke støv-
pose. Produktene må alltid kjøres med posefilter innstallert.

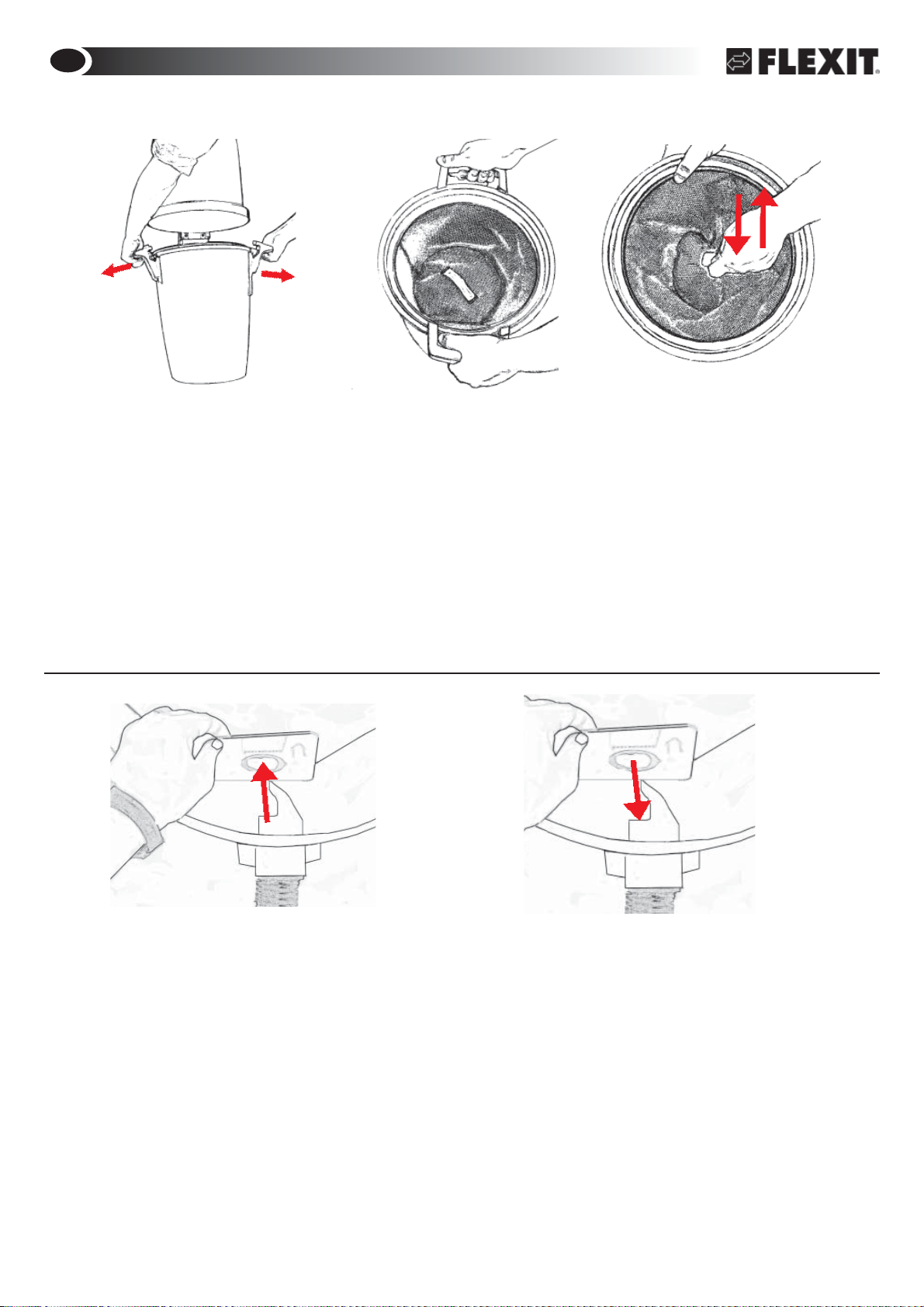

Fig. 20 Fig. 21 Fig. 22
Fig. 23 Fig. 24
NO

11
Koplingspanelet på CV 300, CV 400 RRC
Modellen CV 300, CV 400 RRC har ekstra uttak på panelet.
Flexit serviceindikator
Uttak for tilkopling av Flexit serviceindikator, som kan leve-
res som tilbehør, art.nr. 03022.
Denne varsler ved en lampe på sugekontakt at filter og
støvpose må sjekkes og evt. renses/byttes.
NB! Kun 1 kit pr. maskin.
Av/På
Styrestrømuttaket (lavvolt) tilkobles med styrestrømledning
som ligger langs rørene. Begge endene av lavvoltslednin-
gen kobles til i koplingspanelet på sugeenheten. En ledning
til hvert uttak. Lavvoltledning kobles til som vist nedenfor.
Sentralstøvsugerens 230V strømledning koples til en 230V
kontakt. Apparatet er dobbeltisolert og trenger ikke jordes.
8 Elektrisk tilkobling
Uttak for lavvoltsledningene:
Lavvoltledning kobles til dette uttaket
Koplingspanelet på CV 300, CV 400 RRC ser ut som vist
over.
Flexit serviceindika-
tor kobles til dette
uttaket.
CV 100
Koplingspanelet er plas-
sert i bunnen på sugeen-
heten CV 100.
CV 200, CV 300, CV
400 RRC
Koplingspanelet er plassert
i toppen av sugeenheten
på CV 200, CV 300, CV
400 RRC.
CV 100
NO
Lavvoltsledning
Lavvoltsledning
Uttak før lavvoltsledning
Lavvoltsledninger tilkoples hurtigkopling.
Tre ledning inn i hurtigkopling (en i hver
åpning). Ledninger festes ved å vippe opp
snepplåser.

12
Gulvmunnstykke standard
Dette er et universalt, lett gulvmunnstykke som kan benyt-
tes på de fleste gulv. Trenger ingen omstilling mellom tep-
per, parkett eller annet belegg, Fig. 26/27.
Husk!
Støvsug aldri opp væske, glasskår eller varm aske.
Møbelmunnstykke
Praktisk lite munnstykke til å støvsuge møbler, puter og
tekstiler, Fig. 31.
Støvbørste
Støvbørsten kan brukes på lamper, bilder, gardiner og an-
dre tekstiler, Fig. 30.
9 Brukerutstyr
Teleskoprør
Tilpass teleskoprørets lengde ved å trykke inn knappen og
justere lengden, Fig. 25. Maks lengde 100 cm og minimum
lengde 60 cm). Ved støvsuging i trapper anbefales sam-
mentrykket teleskoprør.
Radiator/fugemunnstykke
Dette munnstykke er bra til trange områder som hjørner
sprekker og radiatorer, Fig 28/29.

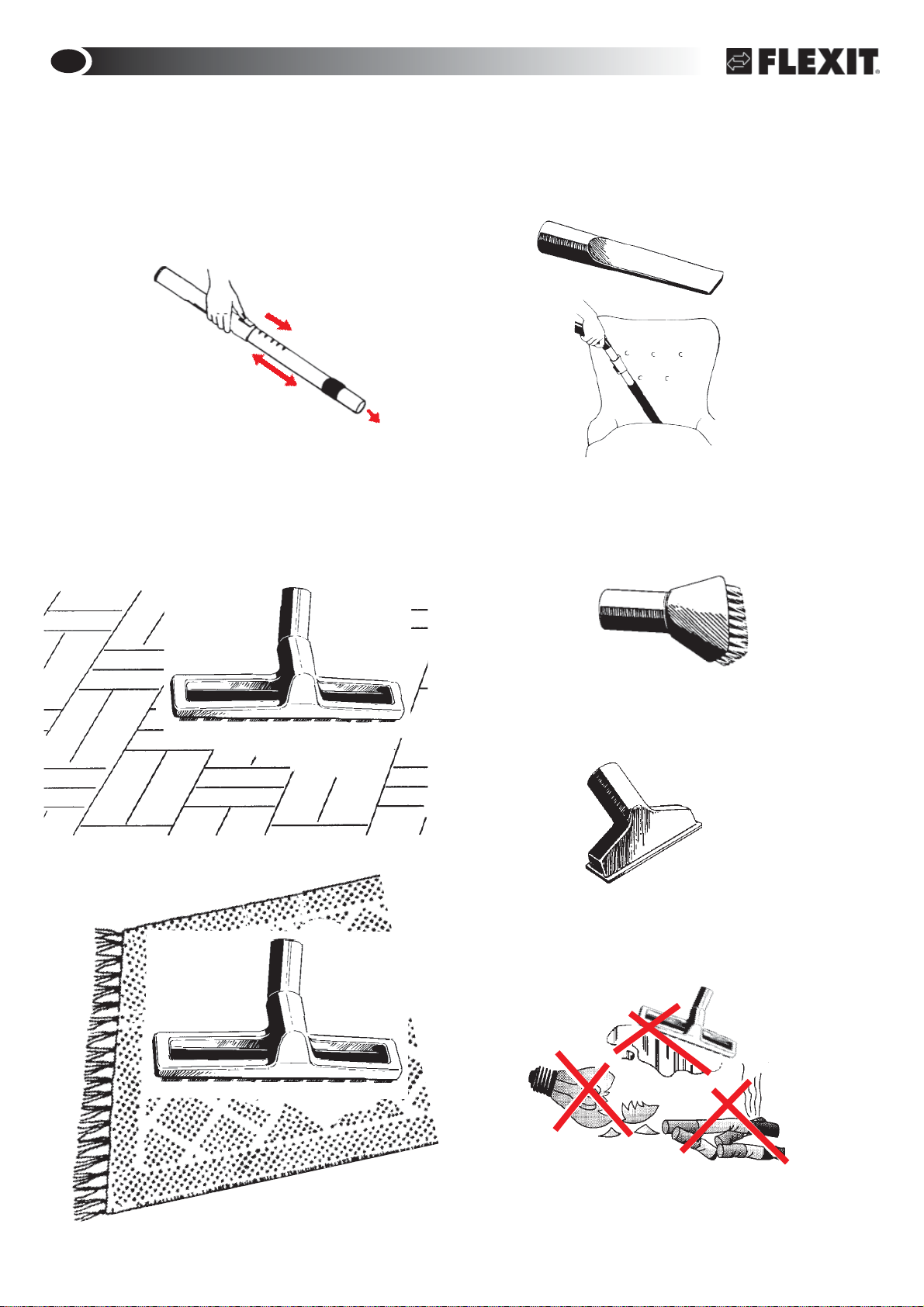

Fig. 25
Fig. 29
Fig. 28
Fig. 30
Fig. 31
Fig. 32
Fig. 26
Fig. 27
NO

13
Alt arbeid med elektrisk spenning 230V må kun utføres av fagper-
son med kunnskap om alle aktuelle sikkerhetsforskrifter.
Støvsugeren starter ikke
Støvsugeren har en temperaturutkoplingsfunksjon som utløses
hvis støvsugeren blir overopphetet. Støvsugeren vil da stoppe
automatisk.
CV200 temperaturbeskyttelse
Hvis dette skjer - trekk ut strømpluggen for å nullstille støvsuger-
en. Vent i 5-10 minutter for å la maskinen få kjøle seg ned. Mens
du venter, kontroller slangen, støvpose og filter for å sikre at in-
genting blokkerer luftstrømmen gjennom maskinen. Støvsugeren
skal nå starte igjen. Hvis utkoplingsfunksjonen utløses igjen, må
du få et servicefirma til å rette feilen.
CV 300 / CV 400 RRC temperaturbeskyttelse
Det røde blinkende lyset indikerer at støvsugeren er overopph-
etet. Støvsugeren stopper automatisk. Vent i 5-10 minutter for å
la maskinen få kjøle seg ned. Mens du venter, kontroller slangen,
støvpose og filter for å sikre at ingenting blokkerer luftstrømmen
gjennom maskinen. Nullstill støvsugeren. Dette gjøres ved å
trykke på nullstillingsknappen på displayet i minst 3 sekunder.
Annen feilsøking
• Benyttes riktig type sugeslange?
Det er kun orginal sugeslange som gir riktig tilkopling.
• Starter støvsugeren fra en annen sugekontakt? Hvis så skjer
er det feil i den første sugekontaktens elkopling. Skru løs
kontakten og kontroller el-koplingen på baksiden.
• Er strømtilførselen tilkoplet sugeenheten?
• Er det strøm til kontakten?
• Er svakstrømledningen tilkoplet sugeenheten?
• Batteriene til radiofjernbetjeningen (RRC-versjonen av støv-
sugeren) kan være oppbrukt. Skift ut med 3V CR2.
Støvsugeren stopper ikke
• Har en metallgjenstand satt seg fast i en av sugekontaktene
slik at kontaktstiftene forbindes?
Sugeeffekten er dårlig
• Er alle sugekontakter ordentlig stengt?
• Har det satt seg fast noe i en av sugekontaktene?
• Er lokket til beholderen stengt?
• Sitter pakningen mellom beholderen og lokket på plass?
• Er den skadet?
• Er rørsystemet tett?
• Er støvpose full eller tett? Modell CV 300 varsler med en be-
skjed på panelet.
• Er filteret tett? Modell CV 300 varsler med en beskjed på
panelet. Modell CV 400 RRC varsler med en beskjed på
håndtaket.
CV 300 / CV 400 RRC display
Modell CV 300 / CV 400 RRC har et display som viser relevant status.
Start/stopp-bryter - fast grønt lys
Når startbryteren trykkes inn eller slangen koples til vegguttaket,
tennes et grønt fast LED-lys på displayet. Det grønne lyset indike-
rer at støvsugeren fungerer normalt.
Støvpose/posefilter-indikator - blinkende gult lys
Når den gule LED-indikatoren begynner å blinke under drift, er det
et signal om at det er tid for å rense posefilteret og/eller skifte ut
støvposen. Det gule blinkende lyset vil bli tent etter hver 8. driftsti-
me for støvsugeren. Hvis det gule lyset blinker, gjør som følger:
Slå av støvsugeren ved slangehåndtaket (sentralstøvsugere) eller
fjern sugeslangen fra vegginnløpet eller trykk på på/av-bryteren på
displayet. Kontroller deretter om posefilteret/støvposen er tett. Bytte
er beskrevet i kapittel 7.1, 7.2, 7.3 og 7.4. Når filtrene er renset/byt-
10 Feilsøking
tet, må du utføre en nullstilling av støvsugeren. Dette gjøres
ved å trykke på nullstillingsknappen på displayet i minst 3
sekunder.
Redusert luftstrøm - fast gult lys
Et fast gult lys på displayet indikerer at luftstrømmen gjen-
nom støvsugeren er redusert. Etter 30 sekunders drift med
redusert luftstrøm, vil støvsugermotoren bli koplet ut for å
hindre at motoren blir skadd. Hvis det faste gule lyset er
tent og motoren har blitt koplet ut, gjør som følger: Kon-
troller posefilteret og/eller støvposen (se kapittel 7.1, 7.2,
7.3 og 7.4) for å se om noe blokkerer luftstrømmen. Fjern
materialet som forårsaker at det faste gule lyset tennes.
Når dette er gjort, må du nullstille støvsugeren. Dette gjøres
ved å trykke på nullstillingsknappen på displayet i minst 3
sekunder.
Tid for service - fast rødt lys
Når indikatoren med det røde faste lyset er tent, vil mo-
toren stoppe/ikke starte. Hensikten med det faste røde
lyset er å informere deg om at det er tid for service på
støvsugeren. Driftstidstelleren i støvsugeren har registrert
at den tillatte driftstiden er passert. Du må nå kontakte et
autorisert serviceverksted og la dem utføre en service på
støvsugeren og nullstille driftstidstelleren. Du kan nullstille
maskinen midlertidig og kjøre motoren i ytterligere én
driftstime ved å trykke på nullstillingsknappen i minst 3
sekunder. Etter denne ene ekstra driftstimen må en ser-
vice utføres - ellers vil ikke maskinen starte igjen.
Overopphetning - blinkende rødt lys
Det røde blinkende lyset indikerer at støvsugeren er
overopphetet. Støvsugeren stopper automatisk. Vent i
5-10 minutter for å la maskinen få kjøle seg ned. Mens
du venter, kontroller slangen, støvpose og filter for å sikre
at ingenting blokkerer luftstrømmen gjennom maskinen.
Nullstill støvsugeren. Dette gjøres ved å trykke på nullstil-
lingsknappen på displayet i minst 3 sekunder.
Service og reservedeler
Ved behov for service eller reservedeler, kontakt din nær-
meste forhandler. I slike tilfelle er det alltid verdifullt å opp-
gi de tekniske data som står på sugeenhetens dataskilt.
Dataskiltet sitter ved ledningsinntaket. Skriv gjerne ned
disse dataene nedenfor så de er lett tilgjengelige.
Modell:..............................................................................
Produktnr:.........................................................................
Serienr:.............................................................................
Innkjøpsdato:....................................................................
(ta vare på kvitteringen)
ADVARSEL!
Blokkeringer kan inntreffe hvis:
a) redskap og utstyr ikke brukes som angitt til enhver
tid.
b) våte eller fuktige tepper blir støvsuget.
c) fremmedlegemer støvsuges opp når det ikke er
festet noe redskap på slangen.
d) vegguttakene ikke holdes åpne inntil systemets
motor stopper helt.
e) filter og poser ikke er rengjort og byttet regelmes-
sig ifølge produsentens instruksjoner.
NB! Blokkeringer forårsakes av feil bruk, og dekkes
ikke av produsentgarantien eller den lovbestemte
garantien.
NO

14
10.2 Service/vedlikeholdsskjema - CV 200 / CV 300 / CV 400 RRC
Støv-
beholder Tømmes før beholder blir mer enn 3/4 full,
avhengig av bruk men
normalt 2-4 ganger pr
år.
Fare for tiltetting
i rørsystemet Løsne håndtakene (dra håndtakene ut fra maskinen) på beholderen for å løsne beholderen fra maskinen. Løft
ut filteret og støvpose - se videre nedenfor. Tøm støvet
i plastpose som kastes i avfall. Evt. reststøv eller fastsit-
tende lodotter kan fjernes manuelt.
Støvpose Byttes før den
blir helt full, avhengig
av bruk, men normalt
2-4 ganger pr. år.
Sugekraften blir
dårlig og fare for
tilltetting
i rørsystemet
Løsne håndtakene (dra håndtakene ut fra maskinen) på
beholderen for å løsne beholderen fra maskinen. Løft
av beholderen. Løft ut filteret. Fjern støvpose ved å vri
den litt slik at opphøyninger på stuss passer med spor
i pappbrikken. Dra ut posen forsiktig. Trekk ut klaff på
posens pappbrikke for å hindre at posens innhold lekker
ut. Monter i omvendt rekkefølge..
Ristes samtidig med
tømming av beholder
NB: Benytt kun tørre
rengjøringsmetoder
For å opprett-
holde sugekraft
Filter
OBS! Støvsug aldri uten at filter er på plass.
Løsne beholderens håndtak ved å dra håndtakene ut fra
maskinen. Løsne beholderen fra maskinen.
Ta ikke ut filtret av beholderen. Rist istedet filteret i
beholderen, slik at støvet i filteret løsner og faller ned i
beholderen.
Løft ut posefilteret. Om støvpose er benyttet - ta ut
denne. Tøm deretter støvet som er i beholderen på et
passende sted.
Byttes før den blir helt
full, avhengig av bruk,
men normalt 2-4 gan-
ger pr år.
Sugekraften blir
dårlig og fare for
tilltetting i rørsys-
temet
Støvpose Grip kanten på lokket og åpne ved å trekke det opp.
Løsne den gamle støvposen ved å vri pappbrikken
mot høyre eller venstre slik at forhøyningen på stus-
sen går gjennom åpningen i papirbrikken. Trekk så
posen av stussen. Press åpningen i pappbrikken
over forhøyningen på stussen og trekk på plass den
nye posen. Vri pappbrikken for sikker låsing. OBS!
Pappbrikkens åpning må tilpasses og føres forbi for-
høyningene på stussen før pappbrikken vris for låsing.
OBS! Støvsug aldri uten at støvpose er på plass.
Filter i
bunn Sjekkes ved poseskifte Sugekraft kan bli dårligere. Støv
kan bre seg til
motoren
10.1 Service/vedlikeholdsskjema - CV 100
Ta ut støvpose som ovenfor. Filteret tas opp fra bunn.
Rengjøres ved å riste eller vaske det. NB! Filteret må
være helt tørt før det monteres tilbake. Sett rengjort
filter tilbake på plass. Trykk ned filterets ytterkanter
mot beholderens sider så filteret bøyer seg litt opp.
Monter tilbake støvpose og sett på lokket Kontroller at
lokket ligger skikkelig på plass.
OBS! Støvsug aldri uten at filter er på plass.
OBS! Støvsug aldri uten at filter og støvpose er på plass.
Produkt Hvor ofte Hvorfor Hvordan
Produkt Hvor ofte Hvorfor Hvordan
NO

15
11 Målskisser CV 100 / CV 200 / CV 300 / CV 400 RRC
Målskisser i mm.
CV 200 / CV 300 / CV 400 RRC
CV 100
Fest på vegg
NO

16
1
2
Bruksanvisning
Av/på-funksjonen og effektreguleringen styres med radiostyring. Du
trenger ikke peke på maskinen som ved en infrarød fjernkontroll.
RRCs slangehåndtak kan brukes overalt i huset.
Start og stopp
Start: Ett trykk på kontakten = starter støvsugeren.
Stopp: Ett trykk på kontakten innen 30 minutter etter start - vil stoppe
maskinen.
Effektreguleringen kan stilles inn i 3 trinn, minimum, medium
og maksimum. Skift mellom de forskjellige trinnene ved å
trykke på knappene (+) eller (-) ved slangehåndtaket. Etter 30
minutters kontinuerlig drift slås maskinen av automatisk. Det er
en sikkerhetsforanstaltning i tilfelle støvsugeren har startet av seg
selv. En annen sikkerhetsfunksjon er at strømmen fra batteriet i
slangehåndtaket brytes hvis en av knappene i håndtaket trykkes ned
i mer enn 8 sekunder. Det er for å hindre at batteriet blir oppbrukt.
LED-indikator
LED-indikatoren, som er plassert ved av/på-bryteren, vil bli aktivert
med forskjellig lys avhengig av de funksjoner som utføres:
Grønt fast lys = aktiveres ved start eller stopp, eller når
effektreguleringen justeres.
Gult blinkende lys = varsellampe som indikerer at posefilteret
eller støvsugerposen er tett og trenger rensing eller utskifting.
Indikasjon på håndtaket etter hastighetsregulering (+) eller (-)
eller av/på.
Du må deretter kontrollere og rense eller skifte filteret/posen. Trykk
deretter på nullstillingsknappen på støvsugerens display i minst 3
sekunder for å slå av den gule varsellampen ved slangens håndtak/
display.
Batteri
Levetiden for de innebygde batteriene i slangehåndtak er ca. fem
(5) år. Hvis batterikapasiteten er for lav ved start av funksjonen,
blir støvsugeren slått av. Hvis støvsugeren ikke vil starte eller hvis
effektreguleringen på slangehåndtaket ikke virker, skal du skifte
ut batteriet ved slangehåndtaket. Skift ut med nytt batteri av typen
3V CR2. For mer informasjon, se feilsøking i kapittel 10 i denne
bruksanvisningen.
Slik skifter du batteriet ved slangehåndtaket
1. Bruk en liten flat skrutrekker og sett den mellom slangehåndtaket
og fordypningen ved tastepanelet. Vipp deretter
forsiktig med skrutrekkeren slik at tastepanelet
løsner fra slangehåndtaket.
2. Løft tastepanelet opp fra slangehåndtaket.
Batteriet er plassert i en holder under tastepanelet.
Løsne batteriet fra holderen med fingrene. Skift ut
det brukte batteriet med et nytt av typen 3V CR2.
Sørg for at batteriet settes inn med polene riktig
vei.
3. Sett tastepanelet på slangehåndtaket igjen med
det nye batteriet ved å skyve tastepanelet inn i
håndtaket. Skyv deretter tastepanelet ned slik at
det klikker på plass i håndtaket.
12 Radiofjernstyring til CV 400 RCC
ADVARSEL!
Ikke trekk slangen ut av støvsugeren mens motoren eller viften i
støvsugeren fremdeles går.
Disse maskinene har en sikkerhetsbryter.
Sikkerhetsbryteren blir aktivert hvis maskinen blir betjent med
lukket vakuumuttak.
MERK! FØR FØRSTE GANGS BRUK
En antenne følger med RRC-maskinen. Den skal monteres på
sentralstøvsugeren. Fest antennen ved å spenne den fast på den
tilsvarende spiralsokkelen på lokket. Se illustrasjonen nedenfor:
Av/på bryter
Effektregule-
ring +
Effektregulering -
LED-indikator
Den første overføringen
Slangehåndtaket og støvsugeren skal utføre den første
kommunikasjonen før støvsugeren startes. Dette gjelder også hvis
slangehåndtaket har blitt skiftet ut (reservedel). Gjør følgende før
du starter din RRC-støvsuger:
1. Koble ut strømmen med stikkontakten.
2. Sett deretter stikkontakten inn igjen og trykk samtidig på av/på-
bryteren på slangehåndtaket i 10 sekunder.
3. Håndtaket og støvsugeren vil nå kommunisere.
NO

17
Innehåll
1. Viktiga säkerhetsinstruktioner.....................................................................18
1.1 Tekniska data ........................................................................................18
2. Monteringsanvisningar för centraldammsugare CV 100.............................19
2.1 Fastsättning av monteringsfästet ............................................................19
2.2 Placering av dammsugaren på monteringsfästet ......................................19
2.3 Anslutning av maskinen .........................................................................19
3. Bruksanvisning CV 100...............................................................................20
3.1 Start av maskinen .........................................................................................20
3.2 Service .................................................................................................20
4. Filter och dammpåsar - CV 100..................................................................21
4.1 Byte av dammpåse ................................................................................21
4.2 Byte / rengöring av filtret ........................................................................21
5. Dammsugare CV 200 / CV 300 / CV 400 RRC monteringsanvisningar .....22
5.1 Isättning av monteringsfästet ..............................................................22
5.2 Placering av dammsugaren på monteringsfästet ...............................22
5.3 Anslutning av maskinen .....................................................................22
6. Bruksanvisning CV 200 / CV 300 / CV 400 RRC .......................................23
6.1 Start av maskinen ...............................................................................23
6.2 Service ...............................................................................................23
6.3 CV 300 Display ...................................................................................23
7. Filter och dammpåsar - CV 200 / CV 300 / CV 400 RRC...........................24
7.1 Byte av påsfilter ..................................................................................24
7.2 Isättning av påsfilter ...........................................................................24
7.3 Byte av dammpåse .............................................................................24
7.4 Isättning av dammpåse ......................................................................24
8. Elanslutning ................................................................................................25
9. Tillbehör ......................................................................................................26
10. Felsökning...................................................................................................27
10.1Service/underhållsanvisningar - CV 100 ............................................28
10.2Service/underhållsanvisningar - CV 200 / CV 300 / CV 400 RRC .....28
11. Måttritningar................................................................................................29
12. RRC - Bruksanvisning Radio Remote Control............................................30
SV
Grattis till ditt val av centraldammsugare! Om du använder Flexit-dammsugaren enligt den här
bruksanvisningen, kommer den att vara en fröjd att använda och ett viktigt hjälpmedel i hemmet under många år.
Våra produkter utvecklas hela tiden, och därför förbehåller vi oss rätten att
göra de ändringar i maskinens konstruktion som vi finner nödvändiga.
Vi reserverar oss också för eventuella feltryck i bruksanvisningen.
Gällande lagstiftning rörande ersättning till konsumenten är tillämplig på denna produkt under förutsättning att
produkten har använts på rätt sätt (för hushållsbruk) och att service- och underhållsarbete har utförts enligt
instruktionerna i denna bruksanvisning. Dammpåsar är förbrukningsvaror.
För denna produkt gäller respektive lands lagstiftning för uppsamling och korrekt omhändertagande av elektriska
produkter, och när den skall utrangeras bör den överlämnas till
vederbörlig instans eller sopstation för återvinning.
Klagomål som orsakas av felaktig eller bristfällig montering bör riktas till den ansvariga installatören.
Det kan hända att rätt till kompensation inte föreligger
om maskinen inte har använts på rätt sätt eller om underhållet av produkten grovt har underlåtits.

18
CV 100 CV 200 CV 300 CV 400 RRC
Höjd 427 mm 800 mm 800 mm 800 mm**
Bredd med handtag 360 mm 440 mm 440 mm 440 mm
Längd med fäste 400 mm 400 mm 400 mm 400 mm
Motor 1500 W 1700 W 1700 W 1700 W
Säkring 10A 10 A 10 A 10 A
Vikt 5,5 kg 6,5 kg 6,7 kg 6,7 kg
Ljudtryck 69 dB 70,5 dB 70,5 dB 70,5 dB
Volym dammbehållare - 25 l 25 l 25 l
Volym när påse används 10 l 14 l 14 l 14 l
Max sugeffekt, motor 630 Airwatt 734 Airwatt 734 Airwatt 734 Airwatt
Max. sugeffekt* 435 W 480 W 480 W 480 W
Max. luftflöde* 52 l/s 55 l/s 55 l/s 55 l/s
Max. vakuum 24 kPa 25 kPa 25 kPa 25 kpa
Radio Remote Control - RRC X
Radiofrekvens 868 MHz
Funktion, fjärrstyrning Strömbrytare, panel
med driftstatus Strömbrytare, panel med driftsta- tus, effektinställning i tre steg
Batterilivstid 5 år
Batterityp och antal 3V CR2, 1 st.
Räckvidd fjärrstyrning Max 50 m. Se kommentar ***
Dessa maskiner uppfyller kraven i EG-direktiv 2004/108/EC, 2006/95/EC.
* Uppmätt på sugenhet
** Utan antenn
*** I hus med flera våningar, tjocka/flera betongskikt eller med värmefördelningsplattor i samband med golvvärme måste
man kontrollera att det finns radioförbindelse mellan handtag och maskin innan man utför den slutliga installationen.
1.1 Tekniska data
1 Viktiga säkerhetsinstruktioner
För att minska risken för brand, elektriska stötar eller skada
bör alla säkerhetinstruktioner och varningstexter läsas
noga innan maskinen börjar användas.
• Denna centraldammsugare är enbart avsedd för
torrdammsugning inomhus.
• Dammsug aldrig utan att ett filter är installerat.
• Sug inte upp vätskor. Använd inte maskinen i våta
utrymmen.
• Sug inte upp glöd eller brinnande föremål, t.ex. cigar-
retter, tändstickor, het aska eller lättantändliga vätskor
eller gaser.
• Dammsug inte utrymmen där det kan finnas lättantänd-
liga vätskor eller gaser.
• Dra ur stickkontakten vid filter- och påsbyte och vid allt
annat underhållsarbete.
• Ta i själva stickproppen för att dra ur el-sladden, dra
aldrig i själva sladden.
• Vägguttaget och stickproppen måste vara placerade
där de är tydligt synliga.
• Sug inte upp vassa föremål såsom glasbitar eller nålar
som kan skada dammpåsen.
• Var särskilt noga med att inte suga upp föremål som
kan blockera slang/rörsystemet, t.ex. pennor, legobitar
och små plastpåsar.
• Var noga med att följa bruksanvisningen. Service
och reparationer får endast utföras av auktoriserad
verkstad. Endast av tillverkaren rekommenderade
reservdelar och tillbehör får användas. Försök aldrig att
på något sätt själv ändra dammsugaren.
• Använd aldrig centraldammsugaren om el-sladden är
skadad. Centraldammsugaren är försedd med en el-
sladd i specialutförande som, om den skadas, måste
bytas mot en sladd av samma typ. En sådan kan erhål-
las från en Flexit-serviceinstans. För att undvika fara
skall el-sladden bytas av en utbildad tekniker.
• Centraldammsugaren får inte användas som
leksak.
Centraldammsugaren får aldrig användas för att suga upp
förorenat damm eller cementdamm.
SV

19
2.1 Fastsättning av monteringsfästet
Placera hållaren så att det finns gott om plats ovanför
och nedanför den plats där dammsugaren ska placeras.
Se till att det finns minst 500 mm fritt utrymme ovanför
CV 100-behållaren.
Märk ut placeringen av de fyra skruvhålen med en penna
eller liknande. Välj därefter ut lämpliga skruvar och vid
behov även pluggar för den typ av väggyta som fästet
ska monteras på. Borra de fyra hålen för monteringsfäs-
tet. Diametern på skruvhålen i hållaren är 5 mm.
Montera hållaren med den stora öppningen uppåt - se
figur 1. Dra åt skruvarna så att hållaren sitter ordentligt
fast (skruvar medföljer).
2.3 Anslutning av maskinen
Maskinen ansluts med sugröret i den övre änden och utblåsröret i den nedre.
Denna anslutning ska inte limmas men kan tejpas när servicearbete senare utförs
på maskinen. Sugröret kan anslutas på två olika ställen beroende på åt vilket håll
man vill ha rörsystemet installerat.
För att flytta sockeln till sugröret gör man på följande sätt:
1. Lossa rörsockeln genom att skruva ur de fyra kombinations-torxskruvarna med en
torx T20 eller vanlig skruvmejsel. Se figur 3.
2. Dra ur sockeln ur maskinen. Se figur 4.
3. Lossa det lock som sitter framför den öppning som sockeln ska flyttas till.
Skruva ur de fyra kombinations-torxskruvarna. Ta loss öppningslocket från maskinen.
4. Flytta rörsockeln till den nya öppningen. Obs! Sockeln är märkt ”Up”.
Se till att sockeln sätts fast med ”Up” uppåt. Sätt fast sockeln genom att skruva fast dem med de fyra skruvarna; se
figur 5.
5. Sätt i öppningslocket i den öppning där sockeln tidigare satt. Sätt fast den med de fyra skruvarna. Utblåsröret måste
vara ordentligt fixerad i väggen så att dess anslutning i sockeln inte kan lossna. Kom ihåg att du måste kunna vrida
det krökta röret i olika riktningar så att rördragningen kan göras på lämpligt sätt. Anslut sedan utblåsröret och ljud-
dämparen. Se figur 6. Placera centraldammsugaren så att utblåsröret är så kort som möjligt, högst 5 m. Tänk på
omgivningarna när utblåsöppningen ska placeras. Av detta skäl bör en ljuddämpare alltid användas.
Mer information om montering och installation av rörsystemet och svagströmsledningarna finns i den särskilda
monteringsanvisningen som medföljer rörledningsförpackningen.
2 Monteringsanvisningar för centraldammsugare CV 100
2.2 Placering av dammsugaren på
monteringsfästet
Placera dammsugaren så att monteringsfästet är ome-
delbart ovanför väggfästet; se figur 2. Sänk ned maski-
nen på väggfästet. Se till att fästet på maskinen sitter
stadigt på väggfästet.
Fig. 1
Fig. 2
Fig.3
Utblås
Inlopp
Fig. 6
Fig. 4 Fig. 5
SV

20
3.1 Start av maskinen
Uttaget för styrström (lågspänning) ska anslutas till den
ledning för styrströmmen som går längs rören.
Båda ändarna på lågspänningsledningen ska anslutas
till anslutningspanelen på dammsugaren, en ledning till
vardera uttaget.
Centraldammsugarens nätsladd måste vara ansluten till
ett 230 V-uttag. Maskinen är dubbelisolerad och behöver
inte vara jordansluten.
Dammsugaren startar och stannar automatiskt. När
dammsugarslangen är ansluten till en sugdosa, sluter
metallringen på slangens ändstycke styrkretsen och
dammsugaren startar (se figur 7. När slangen tas ur
sugdosan, stannar dammsugaren. Du bör låta slangen
tömmas på damm/skräp innan dammsugaren stängs av.
3.2 Service
Dra alltid ur nätsladdskontakten innan servicearbete ska
utföras!
Om sugkraften är dålig, tyder det på att luftflödet genom
maskinen är hindrat. Det kan bero på något av följande:
• Dammpåsen är full och behöver bytas ut.
• Filtret är igensatt och behöver rengöras.
Dammsugaren är försedd med en termobrytare som slår
ifrån strömmen om dammsugaren blir överhettad. Om
detta händer: dra ur nätsladdskontakten. Då återställs
dammsugaren till normalläge. Vänta 5-10 minuter så att
maskinen får svalna. Kontrollera under tiden slangen,
dammpåsen och filtret för att säkerställa att ingenting
hindrar luftflödet genom maskinen. Dammsugaren ska
nu starta igen. Om strömmen återigen slås ifrån, bör ett
serviceföretag reparera felet.
CV 100 får aldrig användas utan dammpåse
och filter.
3 Bruksanvisning CV 100
Fig.9
Fig. 8
Filter
1
2
Fig. 7
SV
