Flott P40 ST/FB User manual

205288-04 Arnz FLOTT GmbH
Werkzeugmaschinen
Vieringhausen 131
42857 Remscheid
Konformitätserklärung
Hiermit erklären wir, dass die Bauart der auf der Frontseite beschriebenen Bohrmaschine allen einschlägigen
grundlegenden Sicherheits-und Gesundheitsanforderungen entspricht.
EG-Richtlinien Angewendete harmonisierte Normen
EG-Maschinenrichtlinie (2006/42/EG)DIN EN ISO 12100-1 und -2
EG –EMV (89/336 EWG) EN 60204, Teil1
Die Schutzziele der Niederspannungsrichtlinie
werden eingehalten.
Declaration of compliance
We declare that the drilling machine as described on the front page meets all general health-and safety rules.
CEE-regulations Applicable harmonized standards
CEE-machine standards (2006/42/EG)DIN EN ISO 12100-1 and -2
CEE-EMV (89/336 EWG) EN 60204, part1
The low voltage regulation is applied.
Remscheid, den 10.05.2010 Dipl. Wirtsch. Ing. J.P. Arnz
Entwicklungsleitung
No.:
Technische Unterlagen sowie Datendokumentation sind bei Arnz FLOTT GmbH Werkzeugmaschineneinzuholen.
Der Ursprungstext für diese Betriebsanleitung wurde auf Deutsch geschrieben und in Englisch übersetzt.
Technical documention and other data have to be sourced from Arnz FLOTT GmbH Werkzeugmaschinen.
The original text of this operation manual has been written in german and translated into english.
D
E

Sicherheitshinweise D/E 2
2.0 Sicherheitshinweise –safety instructions
Lesen Sie die Sicherheitshinweise und die Betriebsanleitung aufmerksam
und vollständig durch!
Read the safety instructions and operating instructions carefully and
thoroughly!
Augenschutz tragen!
Keep eyes protected!
Gehörschutz tragen!
Keep ears protected!
Geeignete Arbeitskleidung tragen!
Wear suitable working clothes!
Tragen sie bei langen Haaren ein Haarnetz!
Wear protective hair covering to contain long hair!
Werkstücke sicherspannen!
Secure workpieces firmly!
Vor umlaufenden Teilen schützen!
Take care of rotating parts!
Bei Wartungs-und Instandhaltungsarbeiten grundsätzlich den Netzstecker
ziehen!
In case of maintenance and service work disconnect from mains!

10°C
40°C
3.0 Technische Daten/technical data
60 dB(A)
mm
mm
1/min
1/min
P40 ST / FB
35/40 mm
max. M30
MK4
160 mm
300 mm
125 mm
590x450 mm
1,5/3,0 kW
-1
R1 100-2000 min
-1
R2 70-1400 min
-1
FB 250-4000 min
Digital
Digital
420 kg
--- kg
--- kg
max. 150 mm
70 kg
max. 390 mm
a
c
b
a
SB
TB
TBZ
b
c
kW
400V
P35 ST
30/35 mm
max. M24
MK3
125 mm
280 mm
110 mm
420x340 mm
1,5/2,0 kW
-1
R1 125-2000 min
-1
R2 80-1280 min
Digital
Digital
275 kg
--- kg
--- kg
P30 ST
25/30 mm
max. M20
MK3
125 mm
260 mm
110 mm
420x340 mm
0,9/1,45 kW
-1
125-4000 min
Digital
Digital
275 kg
--- kg
--- kg
Stufe 1 125-2000
-1
min
Stufe 2 250-4000
-1
min

205288 D/E7
D
4.0 Transport
Achtung! Lieferung unbedingt auf Vollständigkeit und Schäden überprüfen!
Transportschäden sind umgehend dem Frachtführer (Spedition, Post, Bahn etc.) zu melden. (siehe gelbes Merkblatt)
5.0 Aufstellen der Maschine
Die Bohrmaschine wird auf einem festen Untergrund aufgestellt und mit einer Wasserwaage ausgerichtet. Wird die
Maschine mit dem Untergrund verschraubt, ist unbedingt darauf zu achten, daß die Grundplatte nicht verspannt wird. Zu
empfehlen ist dabei die Verwendung von schwingungsdämpfenden Elementen.
6.0 Installation
Die Maschine ist betriebsbereit installiert. Der Netzanschluß erfolgt nach Schaltplan. Bitte überprüfen Sie, ob Stromart,
Stromspannung und Absicherung mit den vorgeschriebenen Werten übereinstimmen. Ein Schutzleiteranschluß muß
vorhanden sein. Netzabsicherung 16 A.
Achtung! Unbedingt auf richtige Drehrichtung (rechtsdrehend) der Bohrspindel achten. Bei Prüfung des
Rechtsdrehfeldes Vorschub ausschalten ⇒Gefahr der Bauteilzerstörung!
7.0 Inbetriebnahme
Die mit Rostschutz bestrichenen Teile sind sorgfältig zu reinigen. Die Säule ist anschließend einzuölen, der Tisch
mehrmals zu verstellen.

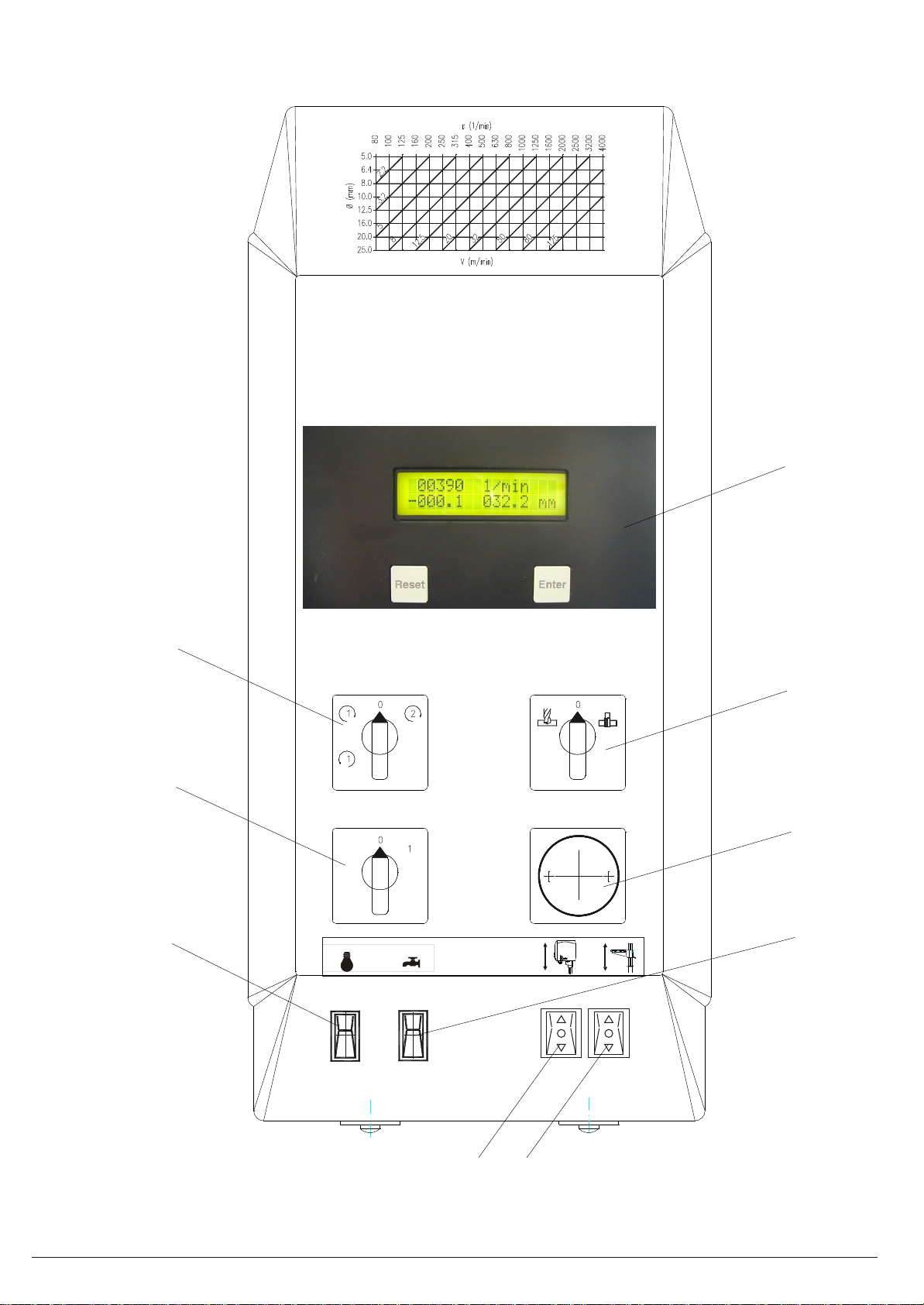

8.0 Betätigungs-und Anzeigeelemente (max. Ausstattung!) siehe Abb. 2
1. Hauptschalter und Motorschutzschalter (Option)
2. Pol-/Wendeschalter
3. Drehzahlanzeige/Bohrtiefenanzeige
4. Wahlschalter -Bohren/Gewinden
5. Not-Aus Schlagtaster
6. Kühlmittel Ein/Aus
7. Beleuchtung Ein/Aus
8. Motorische Maschinenhöhenverstellung (Option)
9. Motorische Tischverstellung (Option)
9.0 Bedienung
Alle Maschinen werden am Hauptschalter ein-bzw. ausgeschaltet. Hierzu muß der Not-Aus Schlagtaster entriegelt sein.
Der elektrisch verriegelte Bohrschutz muß hierbei geschlossen (Schutzposition) sein.
Falls vorhanden kann nun mittels Pol-/Wendeschalter die Drehzahlstufe gewählt und von Drehzahlstufe 1 (rechts-
drehend) in Drehzahlstufe 1 (linksdrehend) z.B. zum Gewindeschneiden gewechselt werden.
Der Wahlschalter Bohren/Gewinden (Option) bestimmt die Art der Bearbeitung.
10.0 Drehzahlanzeige
10.1 Bei Maschinen ohne digitale Drehzahlanzeige kann die Drehzahl auf der Skala des Verstellhebels abgelesen
werden; Stufenantriebe sind auf Drehzahlstufe 1 voreingestellt.
10.2 Bei Maschinen mit digitaler Drehzahlanzeige ist die Drehzahl an der Front der Bohrmaschine digital abzulesen
(Genauigkeit 10 U/min).
11.0 Drehzahlwechsel
11.1 Bei Maschinen mit Stufenscheibenantrieb öffnen Sie die Fronthaube (Schrauben B) und demontieren
Zeiger, Klemmhebel, Verstellhebel und die linke Schutzhaube (Schrauben A). Entspannen Sie den Riemen durch Lösen
des Motorhalters und legen ihn auf die gewünschte Drehzahlstufe um. Montage in umgekehrter Reihenfolge.
11.2 Bei Maschinen mit mechanisch stufenlosem Antrieb schwenken Sie zur Verstellung der Drehzahl den
Verstellhebel bei laufender Maschine.
11.3 Bei Maschinen mit elektronisch stufenlosem Antrieb wird die Drehzahl durch Betätigen des Potentiometers
verstellt.
12.0 Bohrtiefenanzeige
12.1 Bei Maschinen ohne digitale Bohrtiefenanzeige kann die Bohrtiefe an der Skala abgelesen werden.
12.2 Bei Maschinen mit digitaler Bohrtiefenanzeige kann die jeweils eingestellte Bohrtiefe digital abgelesen werden.

205288 D/E8
D
13.0 Einstellen der Bohrtiefe
Einstellen der Bohrtiefe mit digitaler Bohrtiefenanzeige Bohrwerkzeug bei gelöstem Bohrtiefenanschlag auf das
Werkstück aufsetzen und mit dem Bohrhebel festhalten, Digitalanzeige nullen. Beim Bohren kann nun jederzeit die
erreichte Bohrtiefe digital abgelesen werden. Der Bohrtiefenanschlag (5) kann hierbei als Festanschlag dienen. Dazu wird
die Pinole auf Bohrtiefe gefahren und der Bohrtiefenanschlag (5) geklemmt. Danach kann die Bohrtiefe durch die
Rändelmutter (2) um ±3 mm feineingestellt werden. Dabei entspricht eine Umdrehung der Mutter 1,75 mm Bohrtiefe. Die
Bohrtiefe läßt sich am sichersten nach erfolgter Probebohrung einstellen und korrigieren. (Abb.5 )
14.0 Pinolenvorschub
Der manuelle Vorschub wird über die Bohrhebel erzeugt.
15.0 Höhenverstellung
15.1 Bei Maschinen ohne Zahnstangenverstellung Tischklemmung lösen, positionieren und wieder klemmen.
Achtung! Quetschgefahr; Tisch gegen Herabfallen sichern
15.2 Bei Maschinen mit Zahnstangenverstellung zum Verstellen des Tisches bzw. Kopfes die Tisch-bzw. Kopf-
klemmung lösen und mittels Handkurbel verstellen.
15.3 Achtung! Quetschgefahr; bei motorischer Verstellung des Tisches, Klemmung lösen. Nach Positionierung Tisch
wieder klemmen!
16.0 Regulierung der Rückzugfederspannung
Achtung! Netzstecker ziehen
Kunststoffabdeckung (1) entfernen, Zylinderschraube (8) lösen und Spannung der Spiralfeder (3) mittels Spannstück (2)
korrigieren, Zylinderschraube (8) nach dem Korrigieren wieder festziehen. (Abb. 6)
Zum Austauschen der Spiralfeder (3) muß bei den Maschinen P40 ST das linke Seitenteil demontiert werden.
17.0 Regulierung der Verstellwellenbremse
Achtung! Netzstecker ziehen. Gewindestift (5) im Uhrzeigersinn nachjustieren um die Bremswirkung zu erhöhen.
(Abb.4)
18.0 Kopfhöhenverstellung
Achtung! Quetschgefahr; bei Verstellung des Kopfes, Klemmung lösen. Nach Positionierung Säule wieder klemmen!
19.0 Pflegehinweis
Zur Reinigung eignet sich jedes Standard –Reinigungsmittel für Kunststoff

205288 D/E9
D

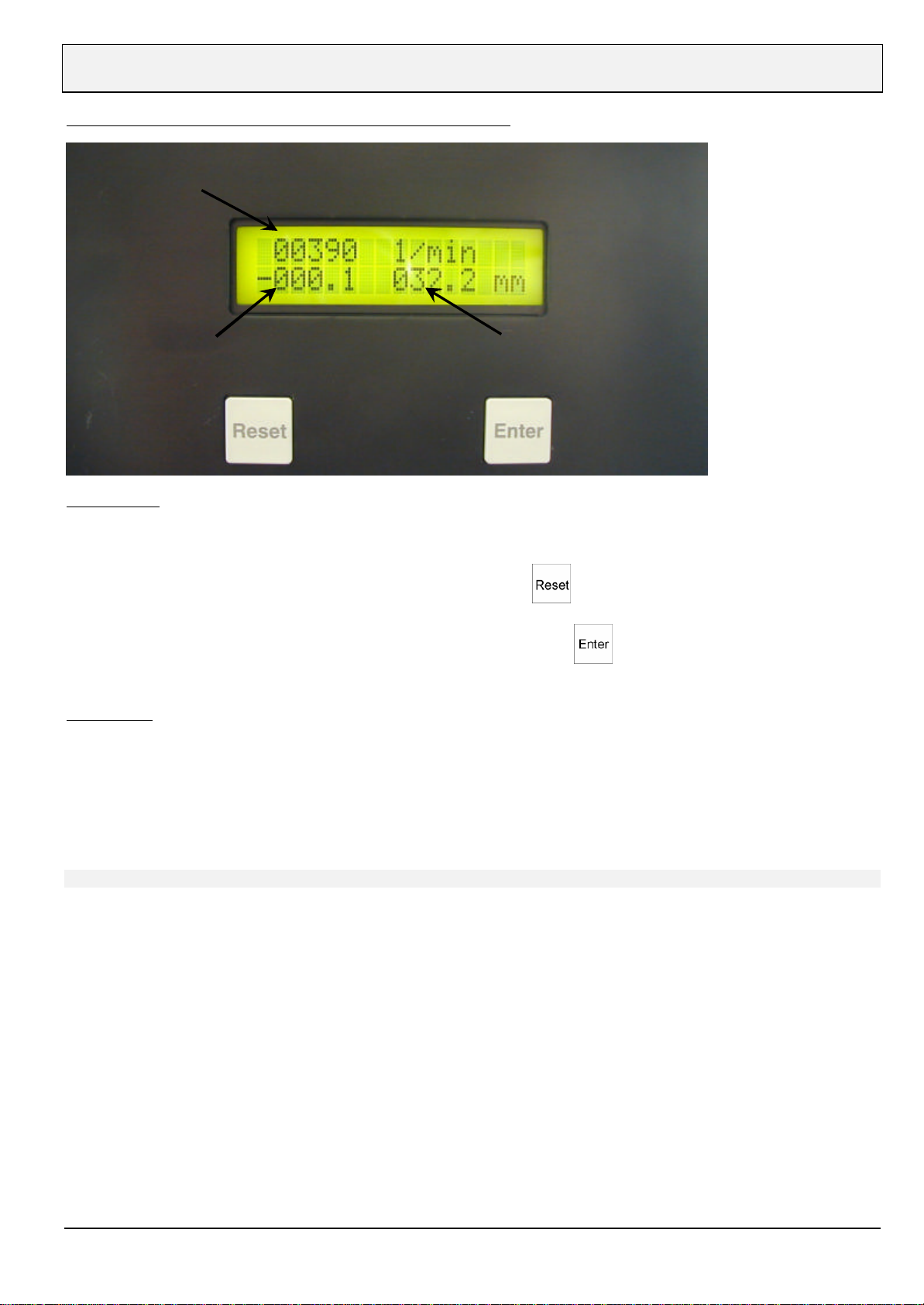

20.0 Option „G-Einrichtung“ über Digitale Bohrtiefenanzeige
„Gewinden“
Hauptschalter auf Stellung „Ein“. Bohrtiefenanschlag auf max. Bohrtiefe klemmen.
Mit dem Wahlschalter Bohren/Gewinden die Betriebsart „Gewinden“ anwählen.
Mit dem Bohrkreuz das Werkzeug auf das Werkstück führen und mit den Bohrtiefenistwert auf Null setzen.
Mit dem Bohrkreuz das Werkzeug auf die gewünschte Bohrtiefe führen. Mit den Wert aus der Anzeige
„Bohrtiefenistwert“ (Anzeige links) in die Anzeige „Bohrtiefensollwert“ (Anzeige rechts) übernehmen. Motor starten und die
benötigte Spindeldrehzahl einstellen.
àGewinden
Gemäß der gewählten Parameter wird der Gewindebohrer mittels Bohrkreuz bis zum Anschneiden in die
Kernlochbohrung nach unten geführt. Der Gewindebohrer zieht sich nun selbsttätig soweit in die Kernlochbohrung hinein
bis die eingestellte Gewindetiefe erreicht wird oder der Endschalter „Pinole Unten“ betätigt wird. An dieser Stelle schaltet
die Elektronik die Drehrichtung der Spindel um und der Gewindebohrer dreht sich selbsttätig aus dem erzeugten Gewinde
heraus. Die Rückholfeder der Pinole zieht die Bohrspindel in ihre Ausgangsstellung zurück. Hier wird der obere
Grenztaster betätigt und die Elektronik schaltet die Drehrichtung wieder um. Achtung: Die Maschine läuft nach dem
Einschalten des Hauptschalters in beiden Betriebsarten (Bohren und Gewinden) ca. 5 sec. verzögert an!
Spindeldrehzahl
Bohrtiefenistwert Bohrtiefensollwert

205288 D/E10
E
4.0 Transport
ATTENTION! Always check delivery for completeness and damage!
The carrier (forwarder or railway) is to be informed immediately in case of transport damages.
(s. yellow leaflet)
5.0 Setting up the machine
The drill should be set up on a solid base and aligned using a spirit level. If the machine is to be bolted to the base,
ensure that the base plate does not warp in the process. Use of vibration damping elements is recommended.
6.0 Installation
The machine has been installed ready for use. Please check whether type of current, current voltage and fusing agree
with the prescribed values. There must be a protective ground terminal. Mains fusing 16 A.
Attention! Take notice of the right rotation (right-hand) of spindle.
7.0 Commissioning
The parts with rust-inhibiting coating should be cleaned carefully. The column should then be lubricated. The table should
be moved several times since condensation may have formed in the table guide.
8.0 Operating and indication elements (max. equipment) see figure 2
1. main switch
2. polarity/reverse switch
3. drilling speed indicator/drilling depth indicator
4. switch drilling/tapping
5. emergency push button
6. coolant on/off
7. lighting on/off
8. switch for power-operated height adjustment of machine (option)
9. switch for power-operated table adjustment (option)
9.0 Operating
For starting/stopping the machine switch on/off the main switch. Hereto first unlock the emergency push button
(optional). The electrical drill guard must be closed (safe position).
If present use the polarity/reverse switch to select the right speed level, now you can change from spindle speed
step 1 (right-hand) into spindle speed step 1 (left-hand) e.g. for tapping. The switch drilling/tapping (option) selects the
direction of the spindle, with the switch drilling/tapping (option) choose the working process.
10.0 Speed indication
10.1 On machines without a digital speed indication the set speed will be shown on a scale at the shifting lever.
Machines with variable speed drive are preadjusted to speed level 1.
10.2 On machines with a digital speed indication the set speed will be shown exactly on the display (accuracy 10 rpm).
11.0 Speed change
11.1 On machines with a variable -speed drive open the hood (skrew B), unmount indicator, clamping lever, shift lever
and left-hand hood (skrew A). Untension the belt by unclamping the motor holder and switch belt to the corresponding
belt disc. Assembly in reverse order.
11.2 On machines with a mechanical infinitely variable -speed drive change the speed by swivelling the shifting
lever when the machine is running.
11.3 On machines with a electronical infinitely variable -speed drive change the speed by turning the
potentiometer.
12.0 Drilling depth indication
12.1 On machines without a digital drilling depth indication the drilling depth is shown on a scale.
12.2 On machines with a digital drilling depth indication the set drilling depth is shown digitally.

205288 D/E11
E
13.0 Adjusting the drilling depth
Adjusting the drilling depth on machines with digital depth indicator Loose drill limitor, move the drill using the lever onto
the working piece, and set digital indicator to zero. During drilling process the current drilling depth can be seen on the
display. The limitor (5) can be used as fixed backstop. Move the pinion to drilling depth and clamp limitor (5). Now the
drilling depth can be adjusted ± 3 mm using by using nut (2). One turn of this nut corresponds to 1,75 mm. The drilling
depth should be checked and corrected after having made one test hole. see figure 5
14.0 Pinion feed
The pinion feed is made with the lever.
15.0 Adjustment of table
15.1 On machines without a rack untension the clamping lever, position the drilling table and tension the clamping lever.
Attention! Secure the table against falling.
15.2 On machines with a rack untension the clamping lever, adjust the table height by means of the hand crank and
tension the clamping lever.
15.3 Attention! Squeezing danger; before adjusting the drilling table, untighten the clamping lever. After positioning
retighten again.
16.0 Adjustment of the return spring tension
Attention! Disconnect the machine from the electrical supply.
16.1 Remove plastic-cover (1). Loosen screw (8) and tension or untension the spiral spring (10) by rotating the tension
plate (2). Tighten screw (8). (s. figure 6)
Remove left side of the hood on P40 ST machines for change of spiral spring (3).
17.0 Adjustment of the speed adjustment lever brake
Attention! Disconnect the machine from the electrical supply. Adjust screw (5).Clock –wise in order to tighten the
brake. (s. figure 4)
18.0 Height adjustment of drilling head
Attention! Squeezing danger; before adjusting the drilling head, untighten the clamping lever. After positioning
retighten again.
19.0 Care reference
For cleaning each standard cleaning agent for plastic is suitable.

205288 D/E12
E
20.0 Optional tapping unit –digital tapping depth display
„tapping“
Engage the machine with main switch. adjust depth end stop to max drilling depth. Select tapping mode.
Move the tapping tool down with star wheel on the material surface and push display shows zero as actual value.
Move the tapping tool with the star wheel on requested tapping depth. Press Values shown now are identical in the
display of actual value (l.h.) and desired value (r.h.) Start motor and adjust spindle speed.
àtapping
Using the star wheel again, move the tapping tool down to the material in the core hole. The tapping tool cuts
automatically until either the adjusted depth has been reached or the end switch signalizing that pinion is operated. At
this point, the electronic reverses the turning direction of the spindle and the tapping tool turns l.h. out of the cut thread.
The return spring of the pinion pulls the spindle upwarts in the starting position. At this point, the upper limiter is operated
and the electronic reverses in the originally turning direction. Attention: After switching on, the machine will start in both
operation modes with a 5 sec delay!
Spindle speed
Actual value Desired value

205288 D/E13
Ersatzteilliste / List of spare parts
Ausgenommen sind Teile, die aufgrund technischer Innovationen nichtmehr hergestellt werden.
Except parts being no longer in production due no technical progress.
Bestellnr. / order no.
Abb.
figure Pos. item Bezeichnung designation P30 ST P35 ST P40 ST P40 ST FB
1 1 Fronthaube * 205864 205864 205864 205864
1 2 Seitenteil links * 205647 205647 205647 205647
1 3 Seitenteil rechts * 205652 205652 205652 205652
1 4 Bohrschutz * 290852 290852 290852 290852
1 4 Anbauteile für elektrischen
Bohrschutz * (ohne Abbildung) 290860 290860 290860 290860
1 5 Arm 205103 205103 320201 320201
1 6 Spannhebel 009176 009176 009176 009176
1 7 Säule SB 205116 205116 240103 240103
1 7 Säule TB 205123 205123 --- ---
1 8 Zahnstange SB 205109 205109 205109 205109
1 8 Zahnstange TB 200215 200215 --- ---
1 9 Ständersäule 205106 205106 280102 280102
1 10 Ständerplatte 205105 205105 280101 280101
1 11 Tischfuß 205122 205122 --- ---
2 1 Hauptschalter * 208012 208012 208012 208012
2 2 Polumschalter mit Wendung * 208036 208036 208036 208036
2 2 Digitalanzeige * 201920 201920 201920 201920
2 4 Wahlschalter (Option) * 208029 208029 208029 208029
2 5 Not-Aus-Schlagtaster * 208022 208022 208022 208022
2 6 Schalter Kühlmittel (Option) * 009461 009461 009461 009461
2 7 Schalter Beleuchtung (Option) * 009461 009461 009461 009461
2 8 Schalter Motorische Maschinen-
höhenverstellung (Option) * --- --- 008687 008687
2 9 Schalter Motorische
Tischverstellung (Option) * --- --- 008687 008687
3 1 Spindel * 205350 205350 205481 205481
3 2 Pinole * 205346 205346 205357 205357
3 3 Rillenkugellager *
DIN 625-30x62x16-6206-2Z 006793 006793 --- ---
3 3 Rillenkugellager *
DIN 625-40x68x15-6008-2Z --- --- 007690 007690
3 4 Rillenkugellager axial *
DIN 711-40x60x13 --- --- 009893 009893
3 5 Rillenkugellager *
DIN 625-25x47x12-6005-2Z 006842 006842 006842 006842
3 6 Nutmutter M24x1,5 009798 009798 009798 009798
3 7 O-Ring DIN 37771-63x8 * --- --- 009878 009878
3 8 Tellerfeder --- ---.007166 007166
3 9 Wellendichtung G40x50x4A * --- --- 009894 009894
3 10 Paßscheibe DIN 988-40x50x1,5 --- --- 009892 009892
3 11 Flanschlager 201401 201401 201401 201401
3 12 Rillenkugellager *
DIN 625-35x62x16-6007-2Z 006953 006953 006953 006953
3 13 Spindelriemenscheibe R1 205462 205367 205369 205408
3 13 Spindelriemenscheibe R2 --- 205369 205369 205408
3 14 Laufhülse * 205402 205402 205486 205486
3 15 Keilrippenriemen *
DIN 7867-8PJx711 mm 009856 --- --- ---
3 15 Zahnriemen HTD *
700 5M-25 A --- 009855 009855 009855
3 16 Vorgelegeriemenscheibe R1 205461 205455 205455 205459
* Verschleißteile/consumable part

205288 D/E14
Bestellnr. / order no
Abb.
figure Pos. item Bezeichnung designation P30 ST P35 ST P40 ST P40 ST FB
3 16 Vorgelegeriemenscheibe R2 --- 205457 205457 205459
3 17 Verstellscheibe * 009697 009864 010036 009864
3 18 Vorgelegewelle*205463 205463 205463 205463
3 19 Breitkeilriemen KR 27x6x895 Li*009872 009872 009872 009872
3 20 Motorhalter 205586 205586 205586 205586
3 21 Verstellscheibe * 009708 009708 010037 009708
3 22 Motor R1 205600 205598 320503 242569
3 22 Motor R2 --- --- --- 320503
3 23 Scharnier * 100360 100360 100360 100360
3 24 Ringmagnet * --- --- 212074 212074
3 25 Hall-Sensor * --- --- 201961 201961
4 1 Niederhalter 200634 200634 200634 200634
4 2 Traverse 202621 202621 202621 202621
4 3 Zahnstange * 205634 205634 205634 205634
4 4 Verstellwelle * 205635 205635 205635 205635
4 5 Gewindestift DIN 915-M6x25 009515 009515 009515 009515
4 6 Verstellhebel 201639 201639 201639 201639
4 7 Zylindergriff 009206 009206 009206 009206
4 8 Spannscheibe * 201626 201626 201626 201626
4 9 Stellring * 201627 201627 201627 201627
4 10 Kugelscheibe DIN6319-D25 009907 009907 009907 009907
4 11 Kegelpfanne DIN 6319-D23,2 009908 009908 009908 009908
4 12 Buchse 007520 007520 007520 007520
4 13 Sechskantmutter DIN934-M8 003658 003658 003658 003658
4 14 Sechskantschraube
DIN933-M8x90 007973 007973 007973 007973
4 15 Zylinderschraube DIN912-M8x85 009758 009758 009758 009758
4 16 Sechskantmutter DIN985-M8 006401 006401 006401 006401
5 1 Traverse 205853 205853 205853 205853
5 2 Rändelmutter * 205854 205854 205854 205854
5 3 Führungsstange * 205855 205855 205855 205855
5 4 Spannhebel 009099 009099 009099 009099
5 5 Anschlag * 205856 205856 205856 205856
5 6 Microendschalter * 008537 008537 008537 008537
5 7 Zahnstange * 200934 200934 244934 244934
5 8 Platte 201932 201932 201926 201926
5 9 Halteplatte 180938 180938 180938 180938
5 10 Druckfeder * 009512 009512 009512 009512
5 11 Meßzahnrad * 201933 201933 201933 201933
5 12 Drehimpulsgeber * 009293 009293 009293 009293
5 13 Halter 205852 205852 205852 205852
6 1 Lamellenstopfen 009731 009731 009731 009731
6 2 Spannflansch 205664 205664 205664 205664
6 3 Spiralfeder * 205363 205363 280384 280384
6 4 Ritzelwelle * 205671 205671 205671 205671
6 5 Zylindergriff 009206 009206 009206 009206
6 6 Bohrhebel 280390 280390 280390 280390
6 7 Zylinderschraube DIN912-M8x45 006554 006554 006554 006554
7 1 Schnecke kompl. (inkl. Stellring,
Buchse, Spannhülse) * 205117 205117 205117 205117
7 2 Schraubenrad * 169242 169242 161127 161127
7 3 Schraubenrad * --- --- 161126 161126
7 4 Laufbolzen * 169243 169243 320202 320202
7 5 Handkurbel 009657 009657 009657 009657
7 6 Schmiernippel * 007534 007534 007534 007534
* Verschleißteile/consumable part

205288 D/E 15
1
2
3
4
5
6
7
8
9
10
12
3
4
5
6
7
8
9
10
1
2
3
4
56
7
89

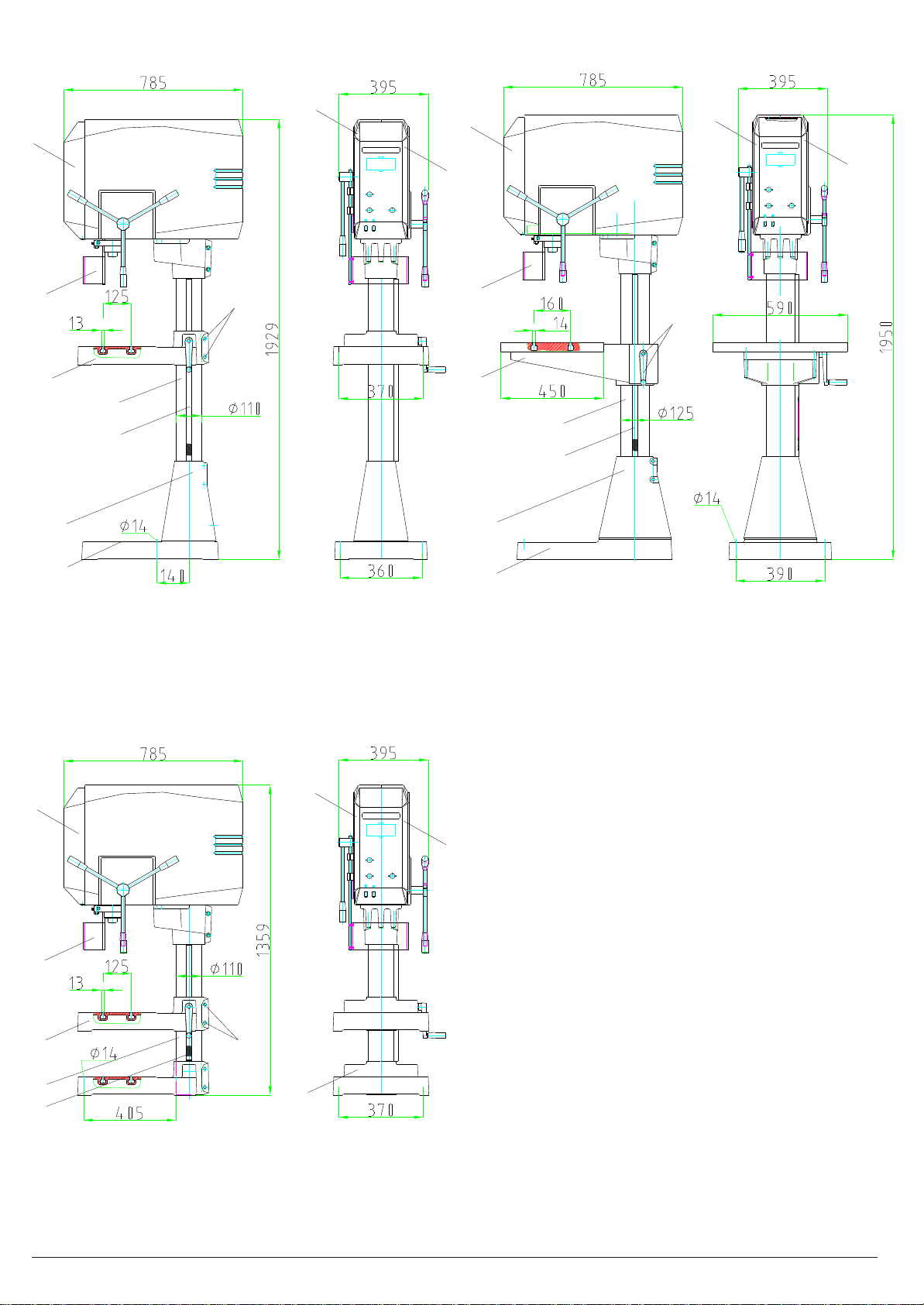

Abb./fig. 1
P30/P35 ST P40 ST
P30/P35 ST

205288 D/E 16
1
7
89
2
3
4
5
6
Abb./fig. 2

205288 D/E 17
Abb./fig. 3
1
1
2
2
3
3
4
23
24
25
A
A
A
AAAAA
B
12 12
6
6
7
8
9
10
13 14 15 16 17 18 19 20 21
22
5
5
11
11

205288 D/E 18
Abb./fig. 5
Abb./fig. 6
Abb./fig. 7
6
7
4
5
10
10
11
12
13
2
1
3
8
8
12
12
13
13
14
15
16
11 9
9
Abb./fig. 4
6
7
4
5
2
13
8
4
5
6
7
21
3
5
6
2
3
4
1

P30-40 ST
205288 D/E 19

205288 D/E 20
P30-40 STFB

205288 D/E 21

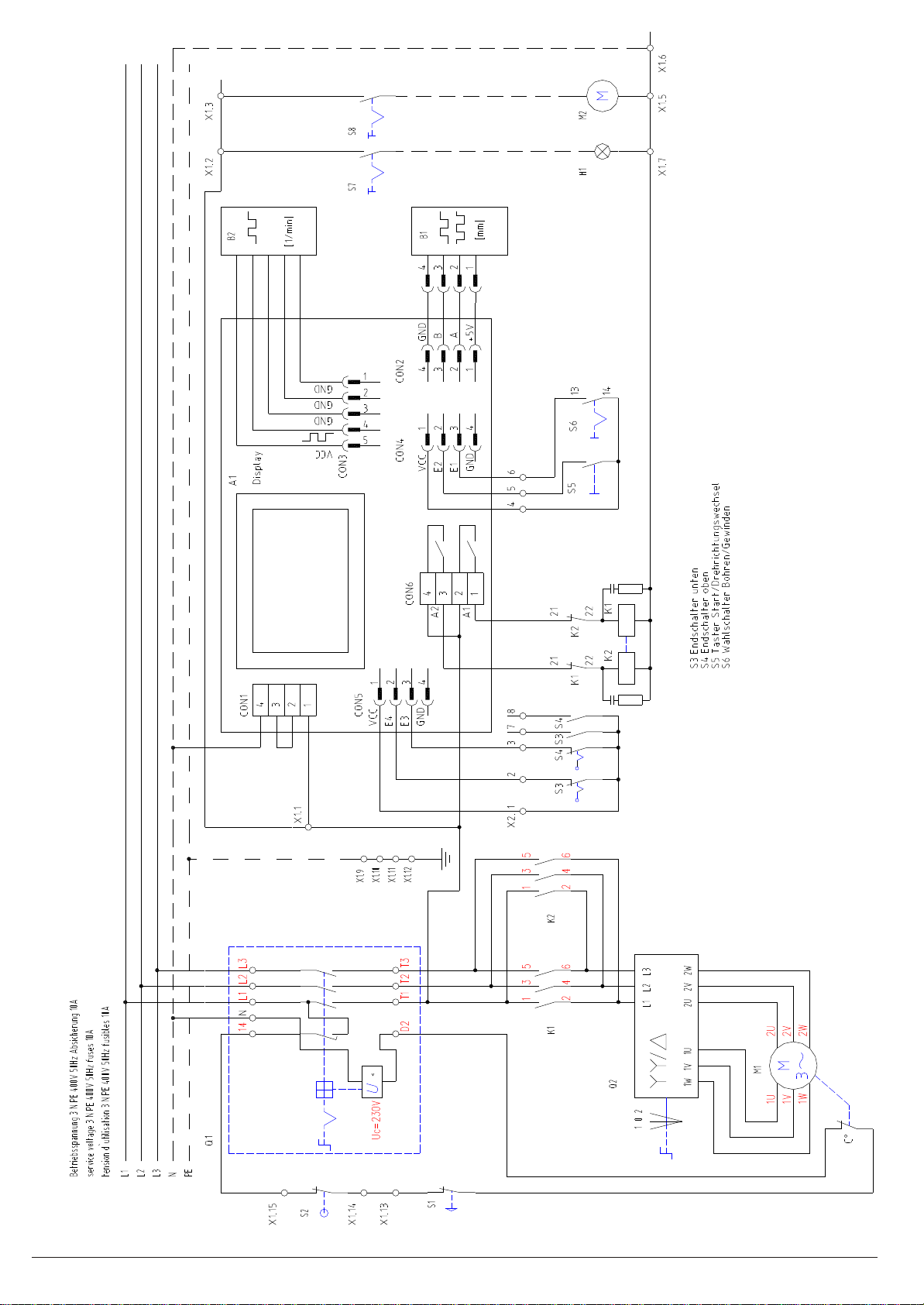

P30-40 ST mit G-Einrichtung

Schmierplan / lubricating instruction
Betriebsstunden
service hours
40
200
1 Säule/column
2 Pinole/pinion shaft
3 Laufhülse/running bush
4 Tischverstellung/adjustment of table
CL68
DIN 51502 CL68
GRAFLOSCON
A-G 1Ultra
4
3
2
1
K2K-20
205288 D/E
