Fonax FNX-HL User manual

FNX-HL
FNX-ST-HL
Guía de Instalación Rápida
Terminal SIP Avanzado HL
Fonax.com

ADVERTENCIA: No apague el FNX-HL cuando las luces indicadoras se
encuentren en estado intermitente al momento de iniciar el equipo o
actualizar el rmware. Esto podría ocasionar que la unidad no continúe
funcionando correctamente.
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el
paquete del FNX-HL. Utilizar un adaptador de poder alternativo no
certicado podría dañar su unidad.
PRECAUCIONES
FNX-HL es una nueva generación de Teléfonos IP para pequeñas y medianas
empresas, el cual cuenta con 2 líneas con 2 cuentas SIP, una pantalla LCD
gráca de 128x40, 3 teclas de contexto programables vía XML, doble puerto de
red con PoE integrado y conferencia de 3 vías.
El FNX-HL ofrece calidad superior de audio en Alta Denición, rico en
características y a la vanguardia telefonía IP , información personalizada y
servicio de aplicaciones personalizables, aprovisionamiento automatizado
para facilitar su implementación, avanzada protección y seguridad, y una
amplia interoperabilidad con la mayoría de los dispositivos SIP y plataformas
líderes SIP/ NGN/IMS. Es la opción perfecta para las empresas pequeñas y
medianas que buscan un teléfono IP de alta calidad, rico en características
telefónicas y a un costo asequible.
CONTENIDO DEL PAQUETE
INFORMACIÓN GENERAL
El FNX-HL no está pre-congurado para soportar o realizar llamadas de
emergencia a ningún tipo de hospital, agencia policial, unidad de cuidado
medico o cualquier otro servicio de emergencia.
Es su responsabilidad contratar un servicio de telefonía de Internet compatible
con el protocolo SIP, congurar el FNX-HL para utilizar dicho servicio y
periódicamente probar esta conguración para conrmar que este trabajando
como usted espera.
Si este requisito no es completado, es su responsabilidad contratar un servicio de
telefonía ja o celular para tener acceso a servicios de emergencia.
Fonax no provee conexiones a servicios de emergencia a través del FNX-HL.
Ni Fonax ni ninguno de sus accionistas, empleados o aliados son responsables
de ninguna demanda, daño o perdida que esto pueda ocasionar y mediante este
comunicado usted renuncia cualquier reclamo o consecuencia proveniente o
relacionado de la inhabilidad de contactar servicios de emergencias con el
FNX-HL y su falta de no haber hecho los arreglos de lugar para accesar estos
servicios de emergencia de acuerdo con el párrafo anterior.
IMPORTANTE

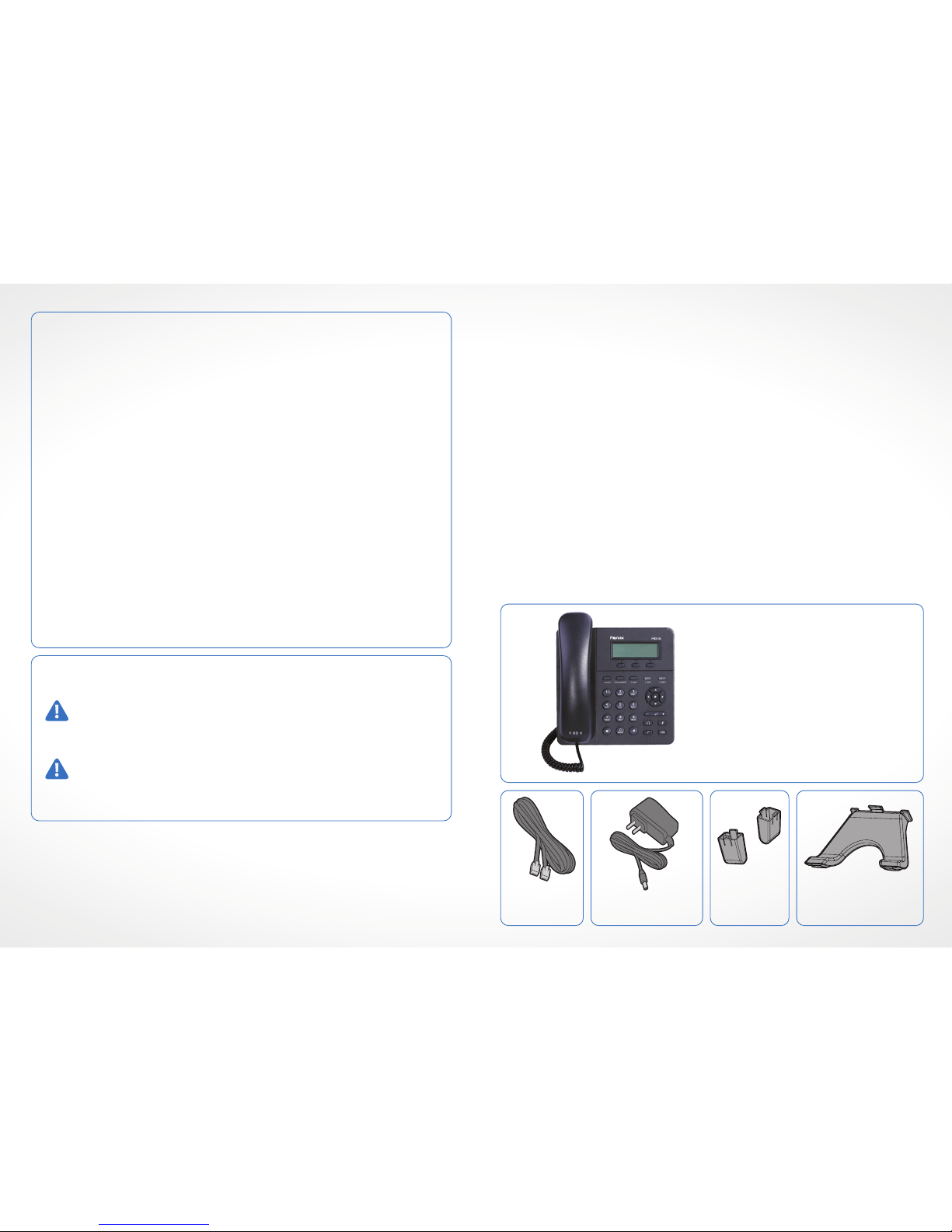

1 x Base Principal
1 x Auricular
1 x Cable Telefónico
1 x Adaptador de
Alimentación 5V DC
1 x Soporte
de Teléfono
2
Espaciadores
de Montaje
en Pared
1 x Cable
Ethernet

Conecte el auricular y la base principal con el cable de teléfono.
Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/switch o
un router (del lado LAN del router) mediante El cable de Red.
Conecte el enchufe de 5V DC de salida a la toma de poder en el
teléfono, enchufe el adaptador de alimentación a una toma de
corriente eléctrica.
La pantalla LCD mostrará información de aprovisionamiento o
actualización de rmware. Antes de continuar, por favor esperar hasta
que muestre a la fecha/hora.
Utilizando del servidor Web del teléfono o el menú de conguración
del teclado, usted podrá congurar el teléfono a través de una
dirección IP estática o DHCP.
Colocar los dos espaciadores de pared en las ranuras para Montaje en
Pared localizada en parte posterior del teléfono.
Fije el teléfono a la pared a través del oricio de Montaje en Pared.
Remover la Lengüeta del Auricular (Véase la Figura a continuación).
Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión
hasta sostener el auricular cuando el teléfono está montado en la pared
(Ver la Figura a continuación).
Instalando El Teléfono (Montura de Pared)
ADAPTANDO EL TELÉFONO
Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jar el
teléfono con la parte inferior, donde hay una ranura para el soporte del
teléfono (Parte Superior, Parte Inferior).
Para congurar el FNX-HL, siga los siguientes pasos
CONECTANDO EL TELÉFONO
Instalando El Teléfono (Soporte de Teléfono)
Ranura para el Soporte del
teléfono, en caso de colocar
el teléfono sobre la mesa
Ranura para el Soporte de
espaciadores de Montaje
en Pared, en caso de colocar
el teléfono en la pared
Los oricios de montaje
en pared están disponibles
5
4
3
2
1
4
3
2
1
Lengüeta con extensión
hacia arriba
Soporte de Auricular
Lengüeta con extensión
hacia abajo
Puerto PC
Puerto LAN
Alimentación
Puerto de Receptor de Cabeza
Puerto Auricular

WARNING: Please DO NOT power cycle the FNX-HL during system boot
up or rmware upgrade. You may corrupt rmware images and cause the
unit to malfunction.
WARNING: Use only the power adapter included in the FNX-HL package.
Using an alternative non-qualied power adapter may possibly damage
the unit.
PRECAUTIONS
FNX-HL is a next generation small-to-medium business IP phone that features
2 lines with 2 SIP accounts, a 128x40 graphical LCD, 3 XML programmable
context-sensitive soft keys, dual network ports with PoE and 3-way conference.
The FNX-HL delivers superior HD audio quality, rich and leading edge
telephony features, personalized information and customizable application
service, automated provisioning for easy deployment, advanced security
protection for privacy, and broad interoperability with most 3rd party SIP
devices and leading SIP/NGN/IMS platforms. It is a perfect choice for
small-to-medium businesses looking for a high quality, feature rich IP phone
with aordable cost.
PACKAGE CONTENTS
OVERVIEW
The FNX-HL is not pre-congured to support or carry emergency calls to any type
of hospital, law enforcement agency, medical care unit (“Emergency Service(s)”)
or any other kind of Emergency Service.
You must make additional arrangements to access Emergency Services. It is Your
responsibility to purchase SIP-compliant Internet telephone service, properly
congure the FNX-HL to use that service, and periodically test your conguration
to conrm that it works as you expect.
If you do not do so, it is your responsibility to purchase traditional wireless or
landline telephone services to access Emergency Services.
Fonax does not provide connections to emergency services via the FNX-HL.
Neither Fonax nor its ocers, employees or aliates may be held liable for any
claim, damage, or loss, and you herby waive any and all such claims or causes of
action arising from or relating to your inability to use the FNX-HL to contact
emergency services, and your failure to make additional arrangements to access
emergency services in accordance with the immediately preceding paragraph.
IMPORTANT
1 x Main Case
1 x Handset
1 x Phone Cord
1 x 5V Power
Adapter
1 x Phone
Stand
2 x Wall Mount
Spacers
1 x Ethernet
Cable

Connect the handset and main phone case with the phone cord.
Connect the LAN port of the phone to the RJ-45 socket of a hub/switch
or a router (LAN side of the router) using the Ethernet cable.
Connect the 5V DC output plug to the power jack on the phone; plug
the power adapter into an electrical outlet.
The LCD will display provisioning or rmware upgrade information.
Before continuing, please wait for the date/time display to show up.
Using the phone embedded web server or keypad conguration
menu, you can further congure the phone using either a static IP or
DHCP.
Attach the two wall mount spacers to the slot for wall mount spacers on
the back of the phone.
Attach the phone to the wall via the wall mount hole.
Pull out the tab on from the handset cradle (See gure below).
Rotate the tab and plug it back into the slot with the extension up to
hold the handset while the phone is mounted on the wall (See gure
below).
Installing the Phone (Wall Mount)
PHONE SETUP
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand
(upper part, bottom part).
To setup the FNX-HL, follow the steps below
CONNECTING THE PHONE
Installing the Phone (Phone Stand)

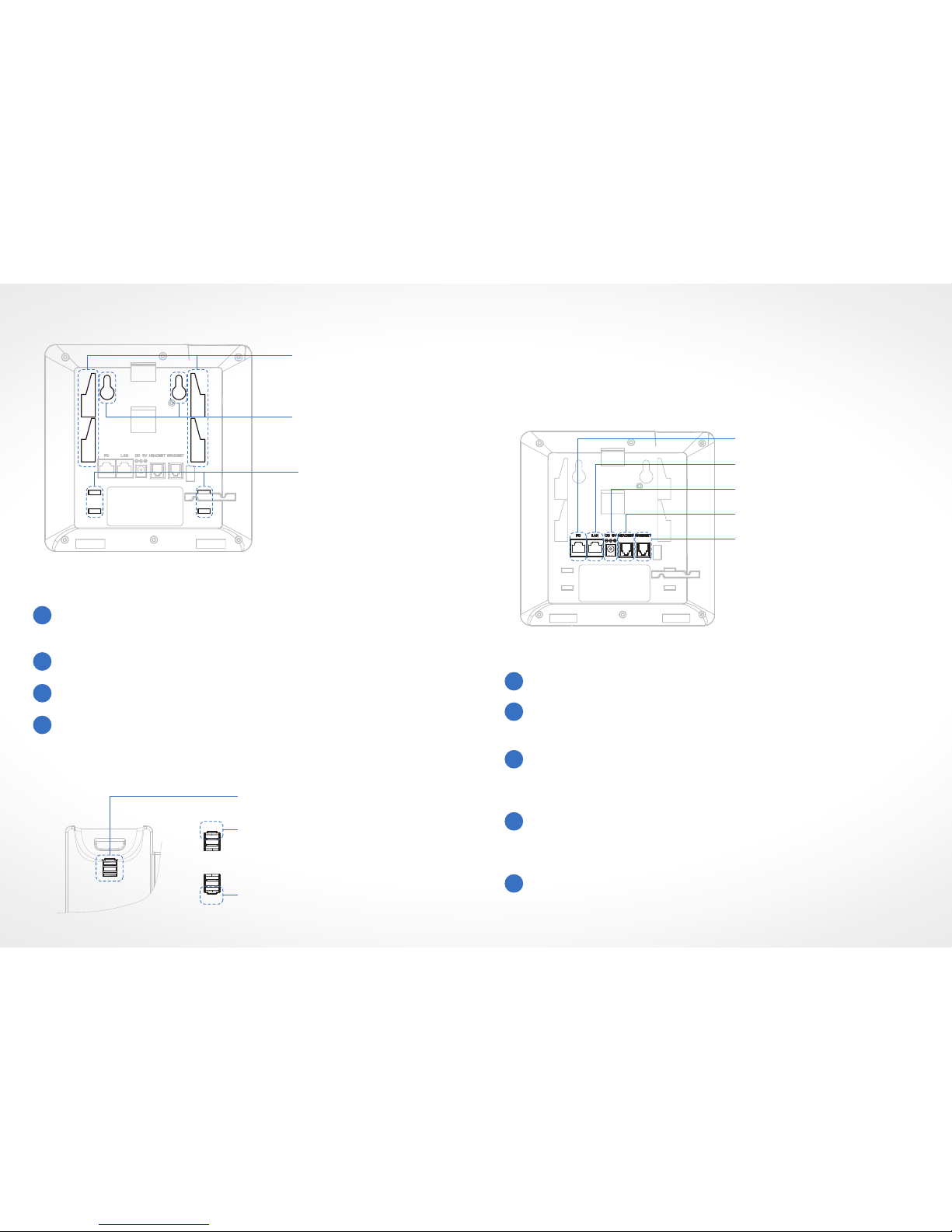

Slot for the phone
stand if placing the
phone on the table
Slot for the wall
mount spacers if
placing the phone
on the wall
Wall mount holes
are available
5
4
3
2
1
4
3
2
1
Tab with extension up
Handset Rest
Tab with extension down
PC Port
LAN Port
Power
Headset Port
Handset Port

FCC Compliance Statement:
This device complies with part 15 of the FCC Rules. Operation is subject to the following
two conditions:(1)This device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
Important: Any Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in
a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
