for Living cambridge gazebo 088-1383-4 User manual

1 of 9
Assembly Instructions
088-1383-4
cambridge gazebo
WARNING
In order to reduce the risk of personal injury and damage to equipment, basic safety precautions
should always be followed when assembling and using this product. Read all instructions carefully
before assembly and use.
Some parts may contain sharp edges. Wear protective gloves if necessary.
In order to ensure safe assembly, it is recommended that this product be assembled by at
least two people.
Keep children and pets away from the assembly area.
Begin the assembly at least 6’ (1.8 m) away from any obstruction, such as a fence, garage,
house, overhanging branches, laundry line, or electrical wires.
Install this gazebo on level ground. This gazebo cannot be permanently stacked or attached to
a concrete floor or platform. This gazebo is intended for decorative and sunshade purposes
only, and is not designed to withstand harsh weather, including high winds, rain, and snow.
Verify that all nuts and bolts are tightly secured before and during use.
Remove the canopy or take other precautions in high wind conditions.
Anchor or stake a minimum of four (4) locations of the unit to the ground for added safety and
security.

2 of 9
Tools required: Hammer, Ladder, Screwdriver (not included)

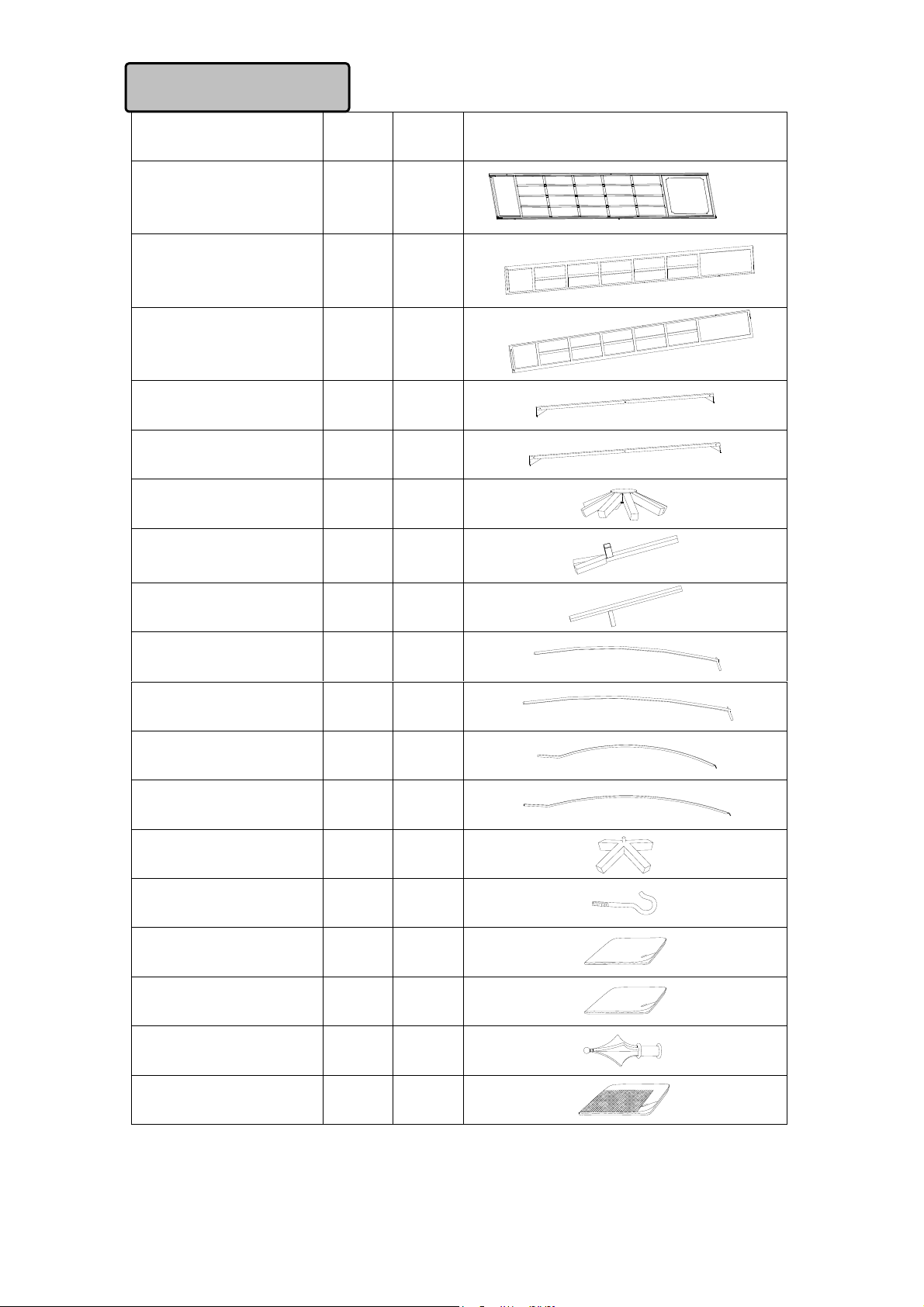

Part No. Qty Drawing
Centre screen A1 4
Left screen B1 4
Right screen C1 4
Beam 1 (Short) A2 2
Beam 2 (Long) B2 2
Centre fitting A3 1
Slanting bar B3 4
Top roof brace I3 4
Arch bar 1 (Short) C3 4
Arch bar 2 (Long) C4 4
Arch bar 3 (Short) D3 2
Arch bar 4 (Long) D4 2
Small top
connector E3 1
Pothook F3 1
Large canopy G3 1
Small canopy H3 1
Finial J3 1
Mosquito netting A4 1
Parts List

3 of 9

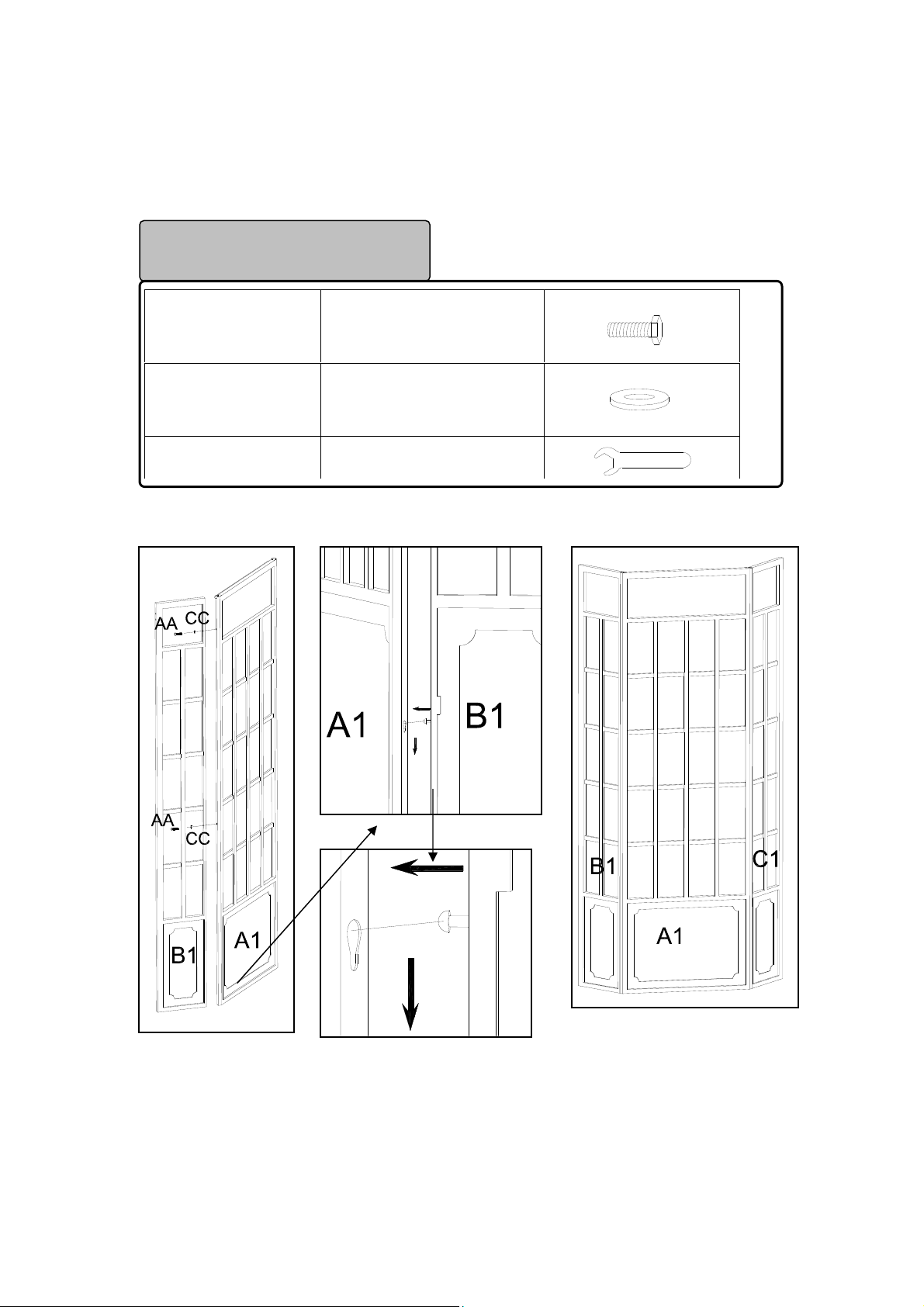

STEP 1
L
Hardware Pack 1
16 pieces (AA) M6×20 mm screw
16 pieces (CC) M6 mm washer
1 piece (W2) M6 Wrench
Attach B1 to A1 using AA and CC, and fully tighten. Repeat this procedure for C1
and A1.

4 of 9

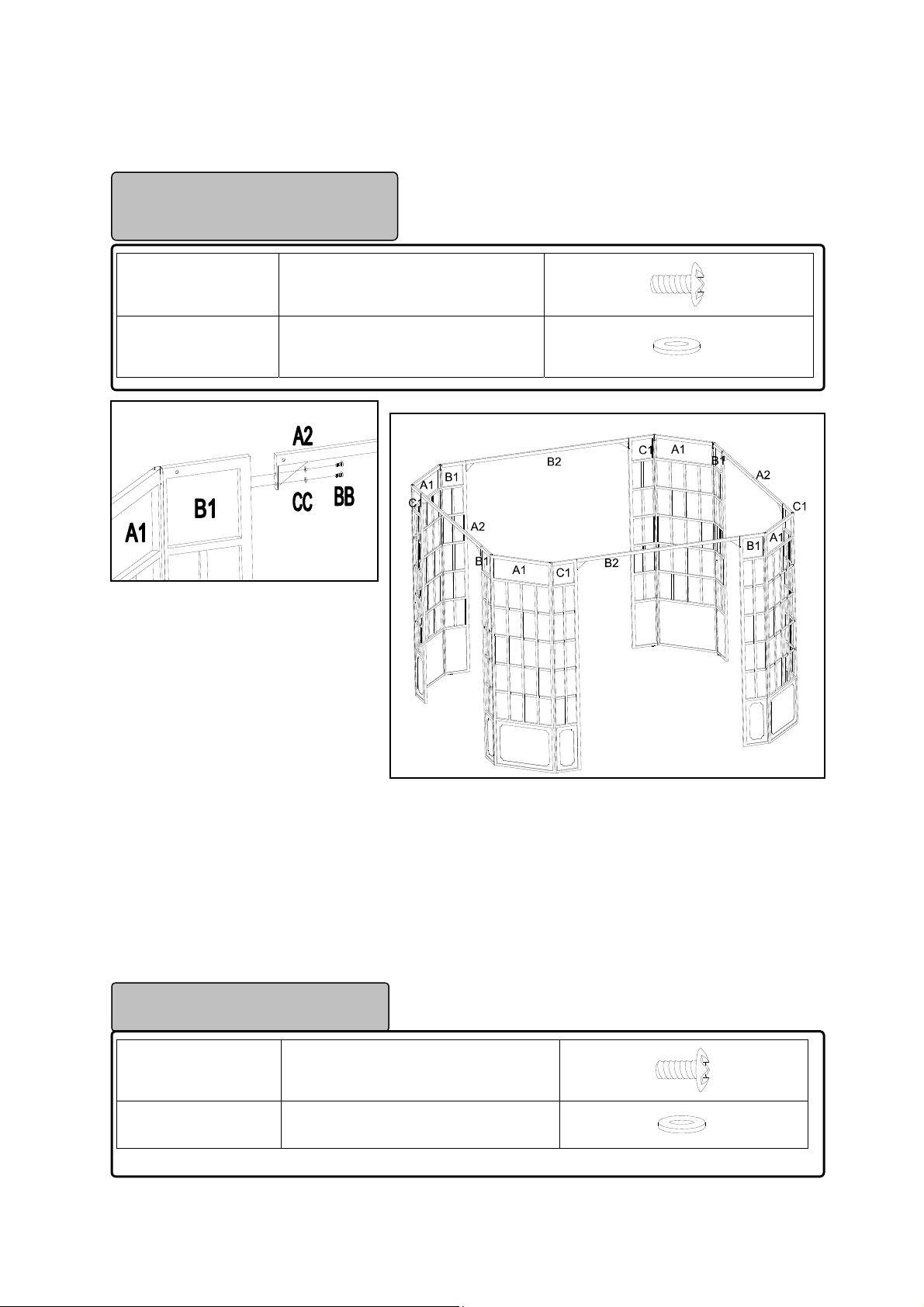

STEP 2
STEP3
Hardware Pack 2
16 pieces (BB) M6×15 mm screw
16 pieces (CC) M6 mm washer
Attach A2 to B1, C1 by using BB
and CC. Repeat this procedure for
B2 and C1, B1.
Hardware Pack 3
4 pieces (BB) M6×15mm screw
4 pieces (CC) M6mm washer

5 of 9

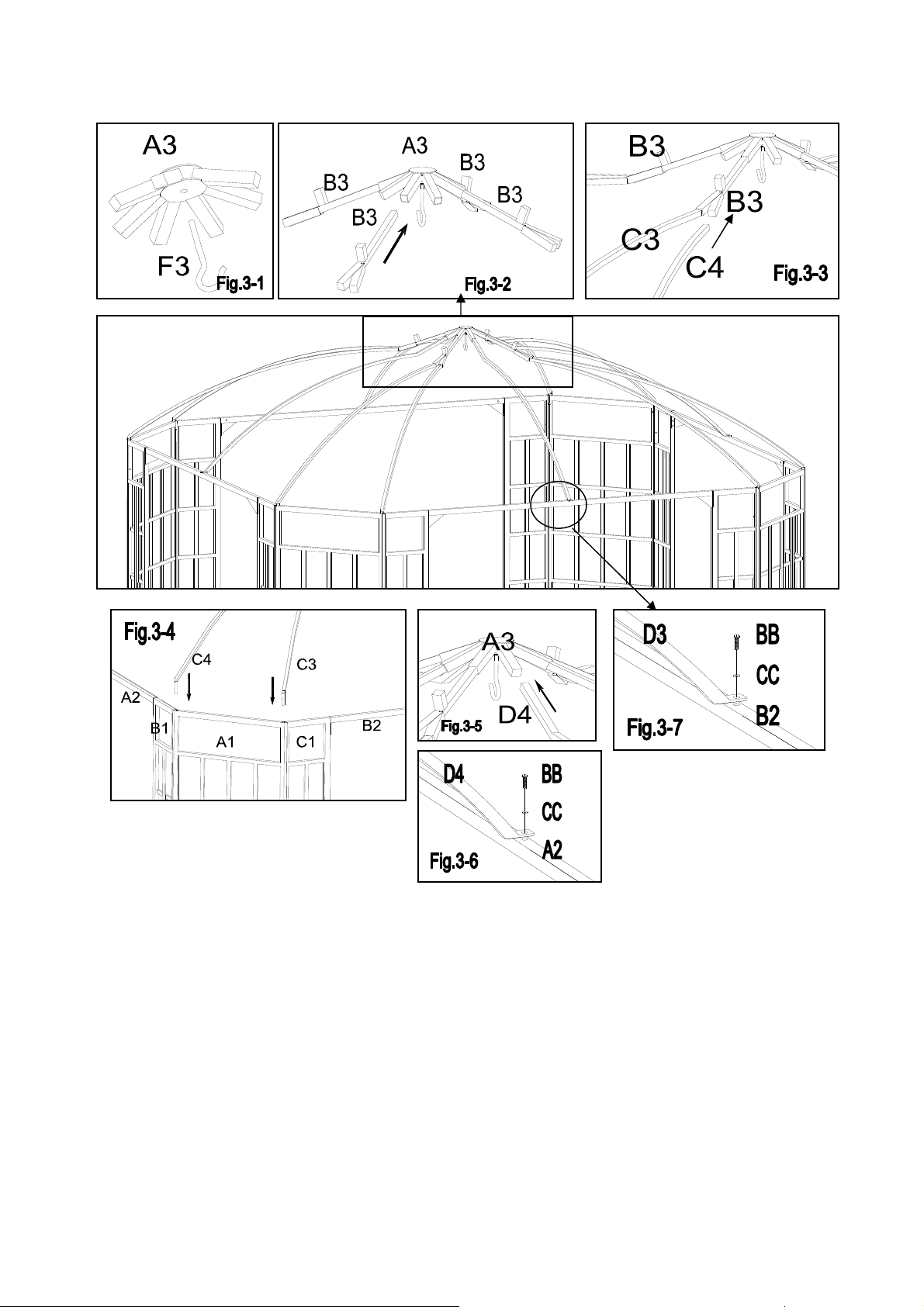

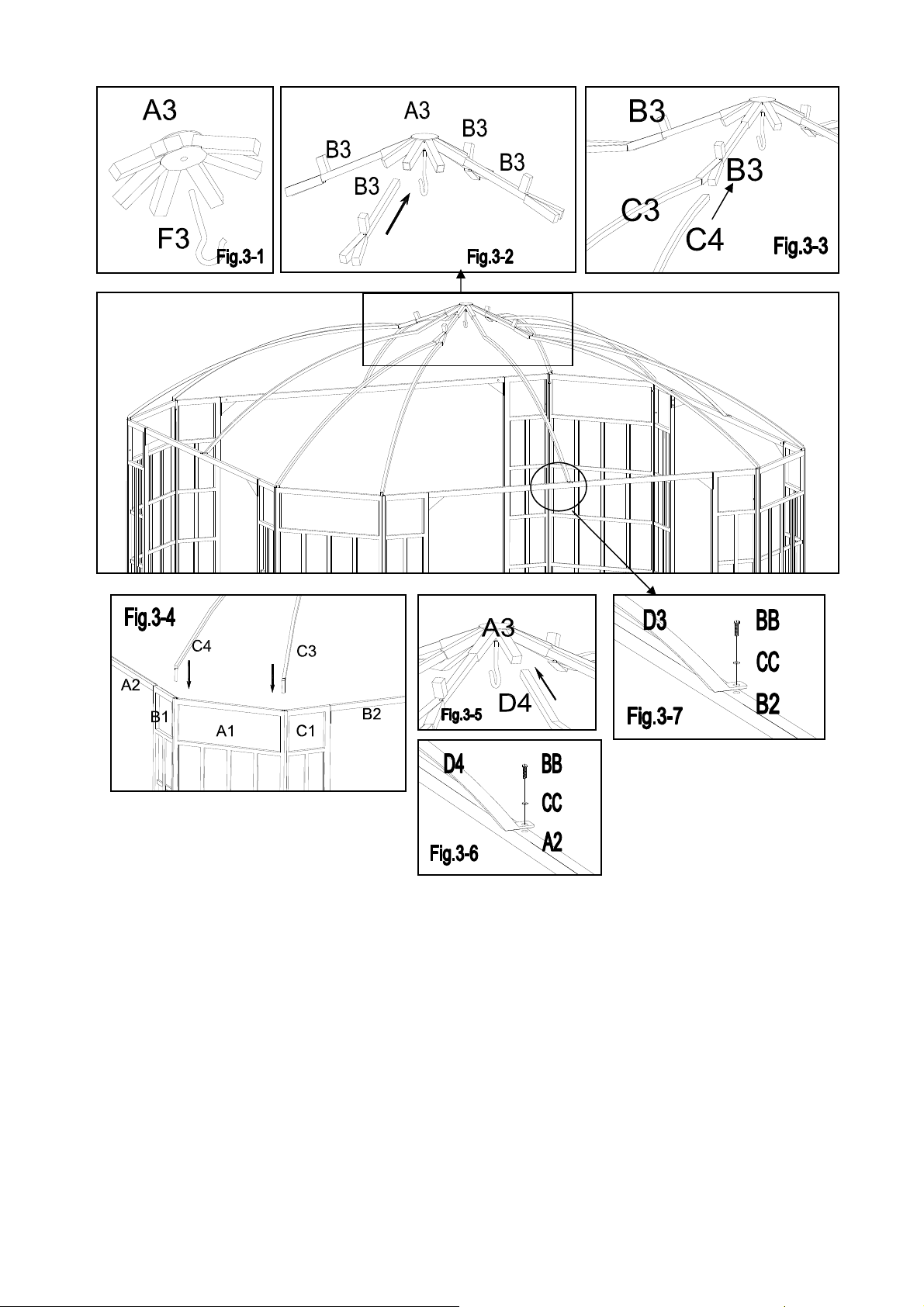

Fig. 3-1: Screw Centre Hook (F3) into Centre fitting (A3) and secure them properly.
Fig. 3-2: Connect Top Roof Bar (B3) with Centre fitting (A3).
Attention: the end of Label “→B3” affixed on Centre Fitting (A3) is used to Assemble B3.
Fig. 3-3 & 3-4: A ladder is needed for this step—when placing Centre fitting (A3), please make sure
That, the middle connecting end of A3 labeled with “→D3” should be directed to Long Beam (B2);
While the part labeled with the logo“→D4” be directed to Short Beam 1 (A2). Connect one end of
Corner Arch bar ( C3&C4 ) and Slanting Bar (B3), and fix the other end of C3 & C4 with Screen (A).
Fig. 3-5 & 3-6: Connect one end of Arch Bar 4 (Long) (D4) and Centre Fitting (A3), and secure the
other end of D4 to the Short Beam 1 (A2) with Screw (BB) and Washer (CC).
Fig. 3-7: Do the same for Arch bar (D3) and Centre Fitting (A3), then fix them with Long Beam (B2) by
using BB and CC, to complete top frame assembly.

6 of 9

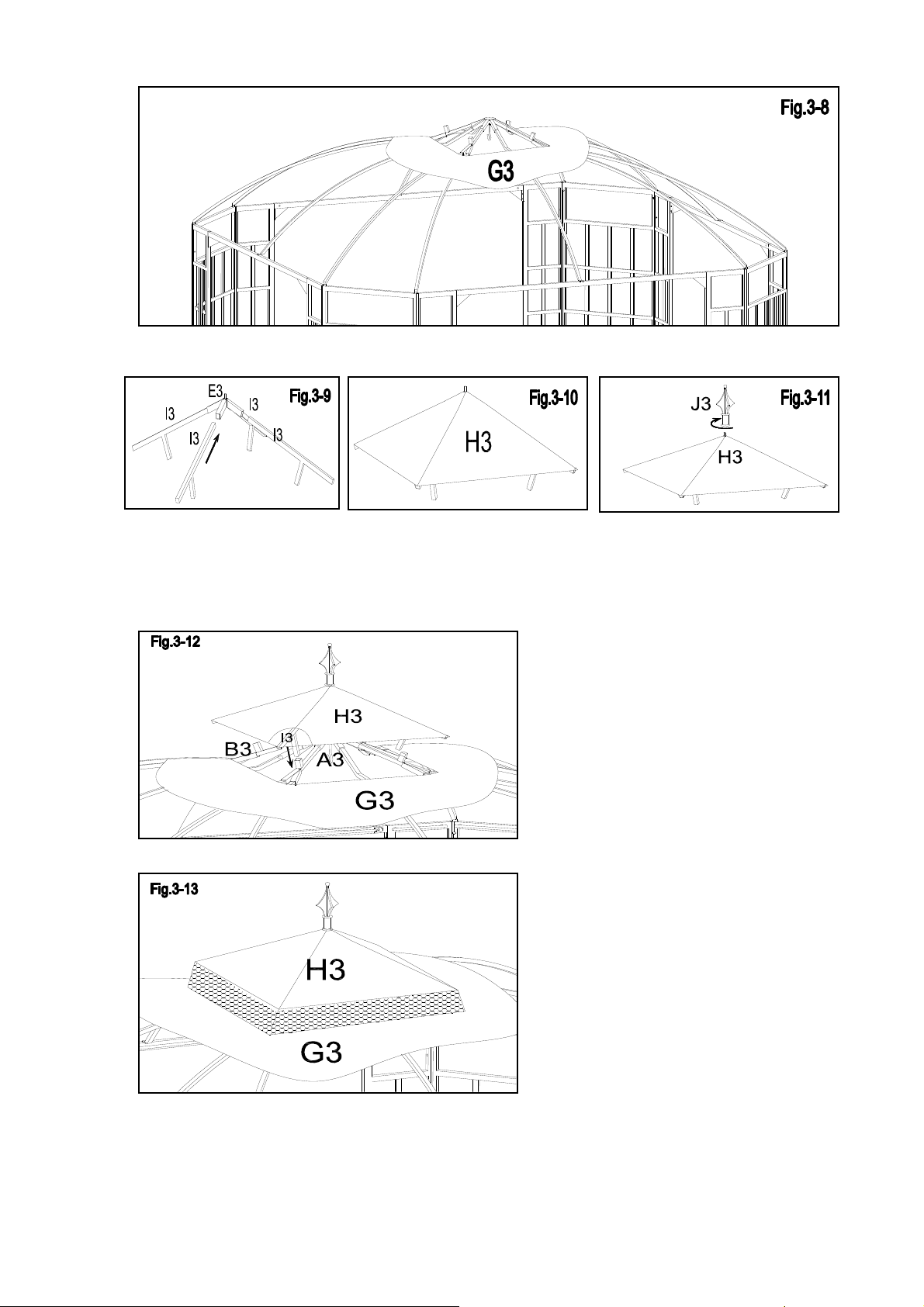

Fig.3-12: Fit the assembled
small top frame onto the large
top frame, and insert I3 into B3.
Fig.3-8: Place the large canopy G3 over the assembled canopy frame. Do not cover fully.
Fig.3-9: Insert I3 into E3
Fig.3-10: Place the small canopy (H3) onto the small top frame.
Fig.3-11: Tighten the finial (J3) onto the bolt on the top.
Fig.3-13: Fasten the ties on
both small canopy (H3) and
large canopy (G3).

7 of 9

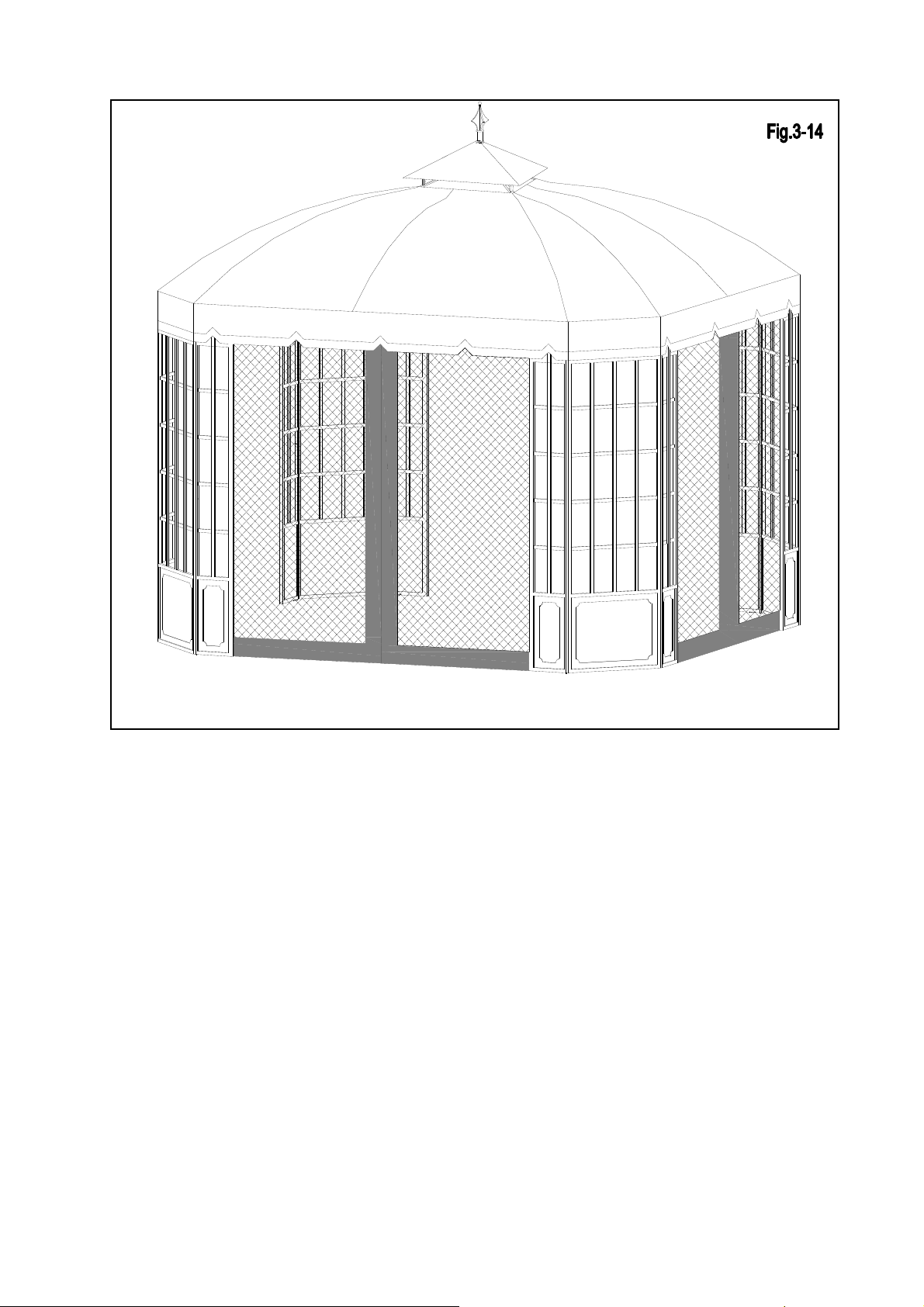

Fig.3-14: Spread the large canopy (G3). Attach the hooks on the canopy to the Screen
（B1,C1）. The double roof is now fully assembled.

8 of 9

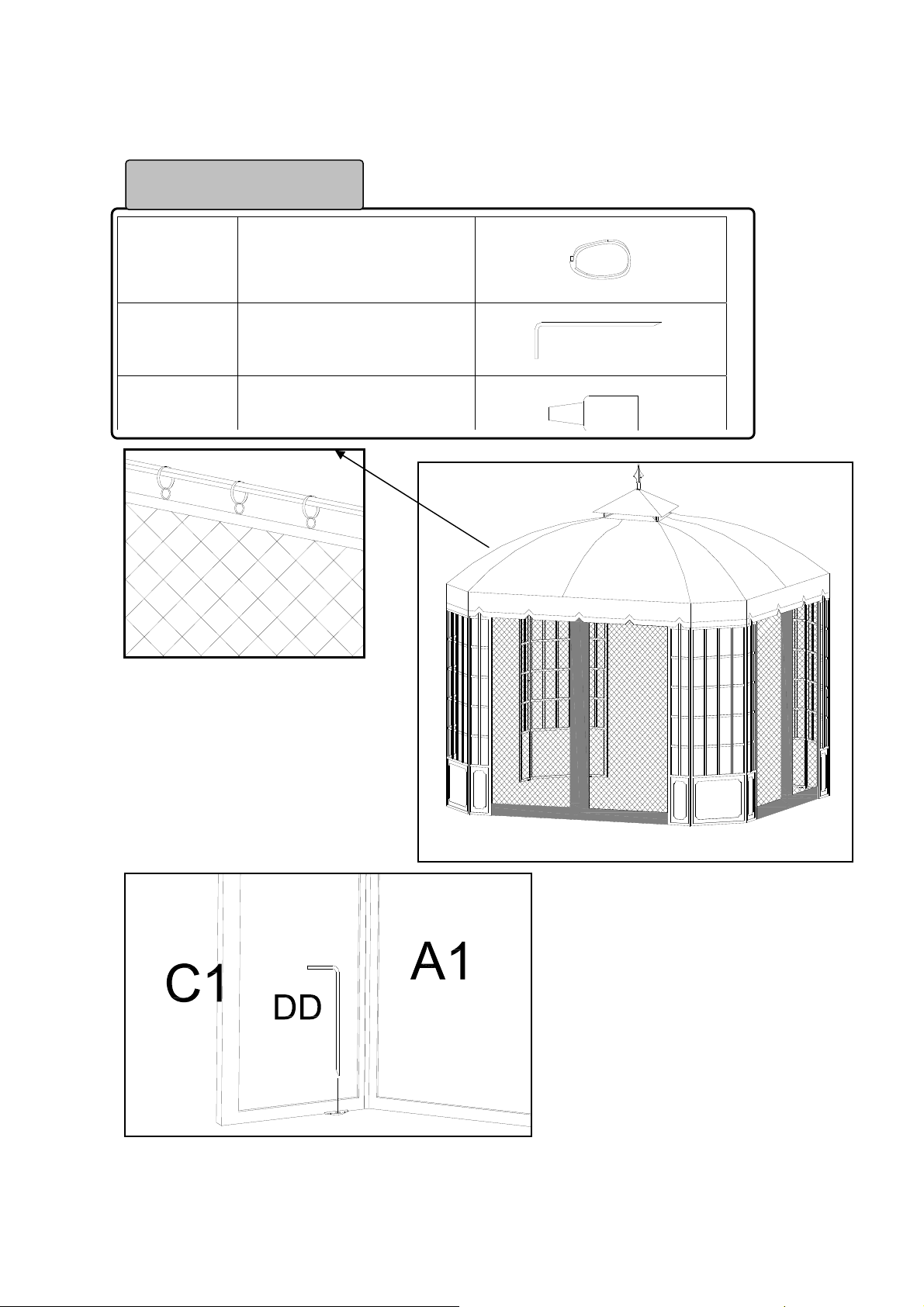

48 pieces (EE) Plastic ring for
mosquito netting
8 pieces (DD) Stake
1 piece Touch-up paint
STEP4
Hardware Pack 4
2) Anchor the screens to the
ground by using stakes DD.
1) Attach the mosquito
netting to screen and beam
by using EE.
A4
EE EE

9 of 9
Care & Maintenance
Steel components of garden accessories and furniture are treated with rust inhibiting paint
that protects them from rust. However, due to the nature of steel, surface oxidation (rusting)
will occur if this protective coating is scratched. This is a natural process. To minimize this
condition, it is recommended that care be taken when assembling and handling the product,
in order to prevent the paint from being scratched. If scratching or damage occurs, it is
recommended that the area be touched up immediately with rust inhibiting paint, which is
included in the package. Surface rust can be removed easily using a very light application of
common cooking oil. If surface oxidation (rusting) occurs and no measures are taken to
correct it, the oxidation may start dripping onto the deck or patio, which may cause damaging
stains that may be difficult to remove.
Imported by Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8
Extra parts
2 pieces (EE) plastic ring for mosquito
netting
4 pieces Spring buckle
2 pieces (AA) M6×20mm screw
4 pieces (CC) M6mm washer
2 pieces (BB) M6×15mm screw

1 sur 9
Instructions de montage
088-1383-4
Abri de jardin Cambridge
AVERTISSEMENT
Afin d'éviter le risque de blessures et de dommage matériel, des mesures de sécurité élémentaires
doivent être prises lors du montage et de l'utilisation de cet article. Lisez toutes les instructions
attentivement avant le montage et l’utilisation.
Certaines parties peuvent être coupantes. Portez des gants de protection au besoin.
Pour un montage sécuritaire, il est recommandé de s’y prendre au moins à deux pour
assembler cet article.
Gardez les enfants et les animaux de compagnie à l'écart de l'aire de montage.
Commencez le montage à au moins 6 pi (1,8 m) de tout obstacle, comme une clôture, un
garage, une maison, des branches pendantes, une corde à linge ou des fils électriques.
Installez l'abri de jardin sur un terrain plat. Cet abri de jardin n’est pas destiné à être ancré ou
fixé en permanence dans un plancher ou une plate-forme en béton. Cet abri de jardin est
conçu uniquement à des fins décoratives et comme pare-soleil; il ne constitue pas un abri
contre le mauvais temps, dont des vents violents, la pluie ou la neige.
Vérifiez si tous les écrous et les boulons sont fixés solidement avant et pendant l'utilisation.
Retirez la toile ou prenez d'autres précautions en cas de vents violents.
Plantez des ancrages ou des piquets dans le sol à quatre (4) endroits de l'article à titre de
mesures de sûreté et de sécurité supplémentaires.

2 sur 9

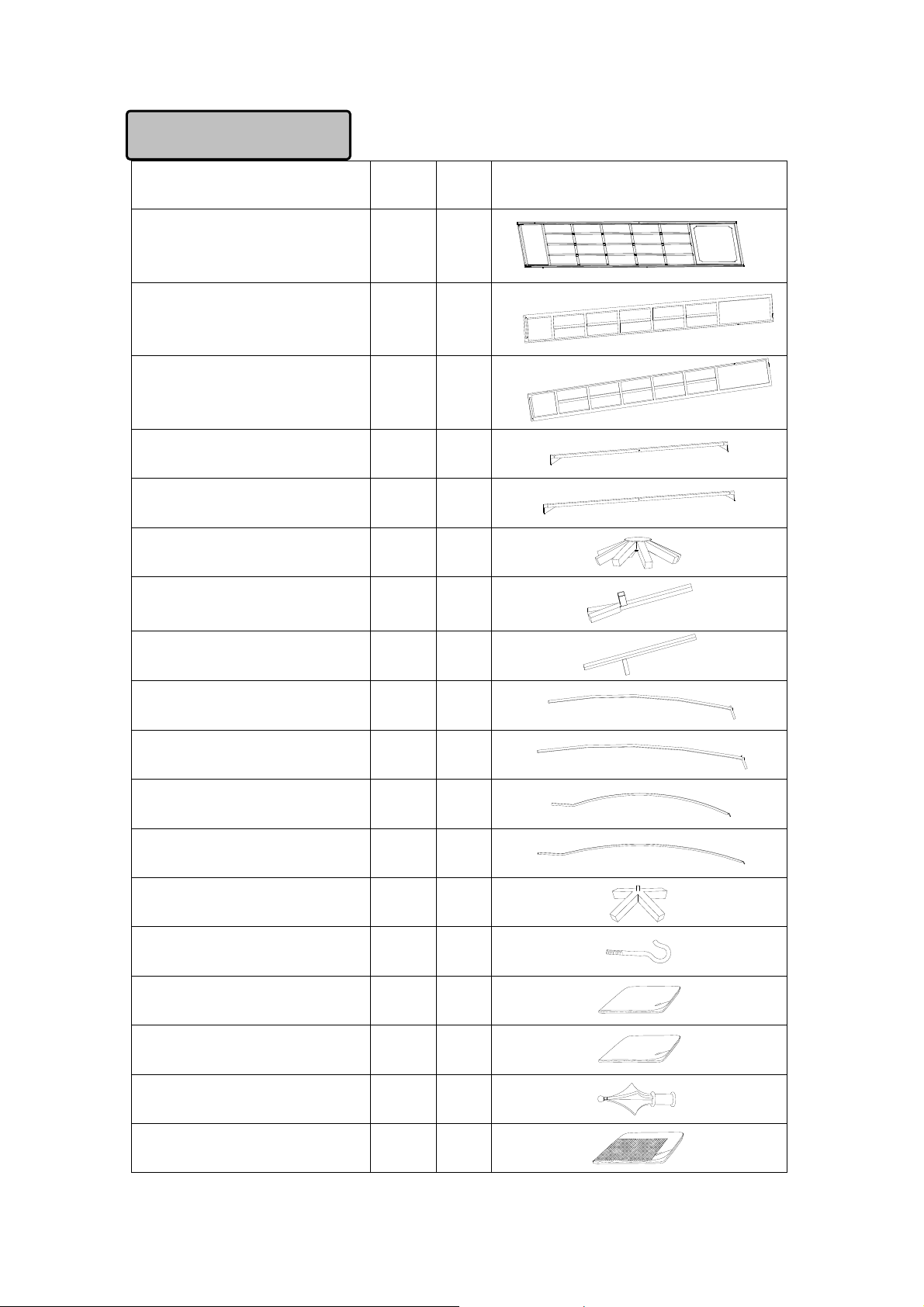

Pièce No Qté Illustration
Écran central A1 4
Écran de gauche B1 4
Écran de droite C1 4
Poteau 1 (court) A2 2
Poteau 2 (long) B2 2
Raccord de toit A3 1
Barre oblique B3 4
Entretoise de toit I3 4
Barre arquée 1 (courte) C3 4
Barre arquée 2 (longue) C4 4
Barre arquée 3 (courte) D3 2
Barre arquée 4 (longue) D4 2
Raccord du petit toit E3 1
Crochet de suspension F3 1
Grande toile G3 1
Petite toile H3 1
Faîteau J3 1
Moustiquaire A4 1
Nomenclature

3 sur 9
Outils requis : marteau, échelle, tournevis (non inclus)
1ère ÉTAPE
L
1er ensemble de fixations
16 pièces (AA) Vis M6 × 20 mm
16 pièces (CC) Rondelle M6 mm
1 pièce (W2) Clé M6
Fixez solidement les écrans de gauche (B1) à l'écran central (A1) à l'aide des vis (AA) et
des rondelles (CC). Répétez cette étape pour fixer les écrans de droite (C1) à l'écran
central (A1).

4 sur 9
2eÉTAPE
3eÉTAPE
2eensemble de fixations
16 pièces (BB) Vis M6 × 15 mm
16 pièces (CC) Rondelle M6 mm
Fixez les poteaux 1 (A2) aux écrans de
gauche (B1) et aux écrans de droite
(C1) à l'aide des vis (BB) et des
rondelles (CC). Répétez cette étape
pour fixez les poteaux 2 (B2) aux
écrans de droite (C1) et aux écrans de
gauche (B1).
3eensemble de fixations
4 pièces (BB) Vis M6 × 15 mm
4 pièces (CC) Rondelle M6 mm

5 sur 9
Fig. 3-1 : Vissez solidement le crochet central (F3) dans le raccord de toit (A3).
Fig. 3-2 : Insérez les barres obliques (B3) dans le raccord de toit (A3).
Attention : le bout de l'étiquette « →B3 » apposée sur le raccord de toit (A3) indique que vous devez y insérer
les barres obliques (B3).
Fig. 3-3 et 3-4 : Cette étape nécessite une échelle. Au moment de placer le raccord de toit (A3), assurez-vous
d’orienter les sections du milieu portant la mention « →D3 » vers les poteaux 2 (B2).
En revanche, les sections portant la mention « →D4 » doivent être orientés vers les poteaux courts 1 (A2).
Fixez un bout des barres arquées (C3 et C4) aux barres obliques (B3), puis l'autre bout des barres arquées (C3
et C4) aux écrans (A).
Fig. 3-5 et 3-6 : Insérez un bout des barres arquées 4 (longues) (D4) dans le raccord de toit (A3), puis fixez
l'autre bout des barres arquées (D4) aux poteaux courts 1 (A2) à l'aide des vis (BB) et des rondelles (CC).
Fig. 3-7 : Pour compléter le toit, répétez l'étape précédente pour insérer les barres arquées (D3) dans le
raccord de toit (A3), puis fixez-les aux poteaux longs 2 (B2) à l'aide des vis (BB) et des rondelles (CC).

6 sur 9
Fig. 3-12 : Insérez la charpente du petit
toit dans la charpente du grand toit et
insérez les entretoises de toit (I3) dans
les barres obliques (B3).
Fig. 3-8 : Placez la grande toile G3 sur la charpente du toit. Ne la dépliez pas complètement.
Fig. 3-9 : Insérez les entretoises de toit (I3) dans le raccord du petit toit (E3).
Fig. 3-10 : Placez la petite toile (H3) dans la charpente du petit toit.
Fig. 3-11 : Fixez le faîteau (J3) sur le boulon du toit.
Fig. 3-13 : Fixez les attaches de la petite
toile (H3) et de la grande toile (G3).

7 sur 9
Fig. 3-14 : Étendez la grande toile (G3). Suspendez les crochets de la toile aux écrans (B1 et C1). Vous
avez maintenant terminé le montage des deux toits.

8 sur 9
48 pièces (EE) Anneaux en plastique
pour moustiquaire
8 pièces (DD) Piquets
1 pièce Peinture de retouche
4eÉTAPE
4eensemble de fixations
2) Fixez les écrans au sol à
l'aide des piquets (DD).
1) Suspendez la moustiquaire
aux écrans et aux poteaux à
l'aide des anneaux en
plastique (EE).
A4
EE EE

9 sur 9
Nettoyage et entretien
Les composants en acier des accessoires de jardin et du mobilier sont traités avec une peinture
antirouille qui les protège de la corrosion. Cependant, en raison de la nature de l’acier, une oxydation
de surface (rouille) apparaît si ce revêtement de protection subit des égratignures. Ce processus est
naturel. Afin de réduire cet état, il est recommandé d’assembler et de manipuler l’article
soigneusement, afin d’éviter d’égratigner la peinture. Si la peinture est égratignée ou endommagée, il
est recommandé d’effectuer une retouche immédiatement à l’aide de la peinture antirouille incluse
dans l’emballage. La rouille en surface peut être facilement enlevée en appliquant un peu d’huile de
cuisson. S’il y a présence d’oxydation en surface (rouille) et qu’aucune mesure n’est prise pour
corriger la situation, l’oxydation peut commencer à couler sur la terrasse et laisser des taches qui
peuvent être difficiles à enlever.
Importé par Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8
Pièces de rechange
2 pièces (EE) Anneaux en plastique
pour moustiquaire
4 pièces Boucle élastique
2 pièces (AA) Vis M6 × 20mm
4 pièces (CC) Rondelle M6mm
2 pièces (BB) Vis M6 × 15 mm
