FormFit HD 8C 05 User manual

FORM FIT HOOD PROTECTOR
Ford Focus 2005– HD 8C 05 Ford Focus 2005– HD 8C 05
FORM FIT HOOD PROTECTOR
Thank you for purchasing a form fit hood protector. Thank you for purchasing a form fit hood protector.
Care Instructions Care Instructions
 Clean the protector with a mild soap and water solution or plastic cleaner only.  Clean the protector with a mild soap and water solution or plastic cleaner only.
 Periodically check to make sure all the hardware is in place and the protector is secure.  Periodically check to make sure all the hardware is in place and the protector is secure.
Attention! Attention!
Do not use chemicals or solvents. Avoid using automatic car washes. Do not pull on the
protector when opening or closing the hood.
Do not use chemicals or solvents. Avoid using automatic car washes. Do not pull on the
protector when opening or closing the hood.
Hardware Kit Hardware Kit
#2#1
Tools Required
#2#1
Tools Required
Installation Instruction Installation Instruction
Illustration #1: “S” Clip Installation on Protector Illustration #2: “S” Clip Installation on Hood Illustration #1: “S” Clip Installation on Protector Illustration #2: “S” Clip Installation on Hood
Illustration #3: Bumpon & Clip Location Illustration #4: Clip Configuration Illustration #3: Bumpon & Clip Location Illustration #4: Clip Configuration
x 4
1. Be sure that the hood is clean and dry inside and out. Open the hood of the vehicle.
2. Install the bumpons as shown in Illustration #3. Attention: The bumpons must be installed on the hood,
not on the protector!!! If the bumpons are installed on the protector, they will wear through the paint.
3. Install the “S” clips into the notches on the center-mounting flange of the protector as shown in Illustration #1.
Be sure to orientate the “S” clips correctly, the smooth inner surface goes on the protector, the other side of
the clip with flexible fins goes on the hood.
4. Position the protector (with “S” clip installed) on the hood and push the “S” clip over the leading edge of the
hood until they fully seat on the hood edge. See Illustration #2.
5. Make sure the protector is centered. Attach the anti-abrasion film pads to the hood in line with the holes in the
leading edge of the protector. Fold the pads in half over the hood edge to cover at least ½” of the underside
of the hood. See Illustration #4.
6. Slide the “C” clips on the hood in line with the holes in the protector. Be sure that the “C” clips are well seated
against the hood; it may be necessary to tap on the clips. See Illustration #4.
7. Be sure that the hole in the top of the clips lines up with the hole in the protector, then tighten the #6 x 3/8”
screws, through the protector and into the top of the “C” clips. Do not over tighten. See Illustration #4.
8. Make sure all the clips are well seated against the hood. Tighten the #4 x 3/16’’ screws in the back of the “C”
clips. See Illustration #4.
9. On some vehicles it may be necessary to adjust the hood bumpers and/or latch for proper clearance.
Note: Do not pull on the protector when opening or closing the hood.
x 4
# 6 x 3/8’’
Screws
x 4x 4
# 4 x 3/16’’
Screws
x 2
“S” Clip
Mounting
flange
Protecto
r
“S” Cli
p
Protector
Hood
x 3 x 4
1. Be sure that the hood is clean and dry inside and out. Open the hood of the vehicle.
2. Install the bumpons as shown in Illustration #3. Attention: The bumpons must be installed on the hood,
not on the protector!!! If the bumpons are installed on the protector, they will wear through the paint.
3. Install the “S” clips into the notches on the center-mounting flange of the protector as shown in Illustration
#1. Be sure to orientate the “S” clips correctly, the smooth inner surface goes on the protector, the other
side of the clip with flexible fins goes on the hood.
4. Position the protector (with “S” clip installed) on the hood and push the “S” clip over the leading edge of the
hood until they fully seat on the hood edge. See Illustration #2.
5. Make sure the protector is centered. Attach the anti-abrasion film pads to the hood in line with the holes in
the leading edge of the protector. Fold the pads in half over the hood edge to cover at least ½” of the
underside of the hood. See Illustration #4.
6. Slide the “C” clips on the hood in line with the holes in the protector. Be sure that the “C” clips are well
seated against the hood; it may be necessary to tap on the clips. See Illustration #4.
7. Be sure that the hole in the top of the clips lines up with the hole in the protector, then tighten the #6 x 3/8”
screws, through the protector and into the top of the “C” clips. Do not over tighten. See Illustration #4.
8. Make sure all the clips are well seated against the hood. Tighten the #4 x 3/16’’ screws in the back of the
“C” clips. See Illustration #4.
9. On some vehicles it may be necessary to adjust the hood bumpers and/or latch for proper clearance.
Note: Do not pull on the protector when opening or closing the hood.
x 4
# 6 x 3/8’’
Screws
x 4x 4
# 4 x 3/16’’
Screws
x 2
“S” Clip
Mounting
flange
Protecto
r
x 3
“S” Cli
p
Protector
Hood
*Patent Pending
15” 15”
5” 4 ½” 5”
Clip Location
*Patent Pending
Clip Location
5” 4 ½” 5”
15”
15”
Made in Canada Rev0.040920
Made in Canada Rev0.040920

#2#1 #2#1
FORM FIT Protecteur de capot
Ford Focus 2005– HD 8C 05
Merci de vous êtes procuré un protecteur de capot form fit.
Instruction pour l’entretien
 Nettoyer le protecteur avec une solution faite d’eau et de savon doux ou avec un nettoyant de
plastique seulement.

S’assurer périodiquement que tous les fixations sont toujours en place et que le protecteur est
toujours bien retenu.
Attention!
Ne pas utiliser de produits chimiques ou de dissolvants. Éviter de laver le véhicule dans un lave-
auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
Sachet de fixation
Outils nécessaires

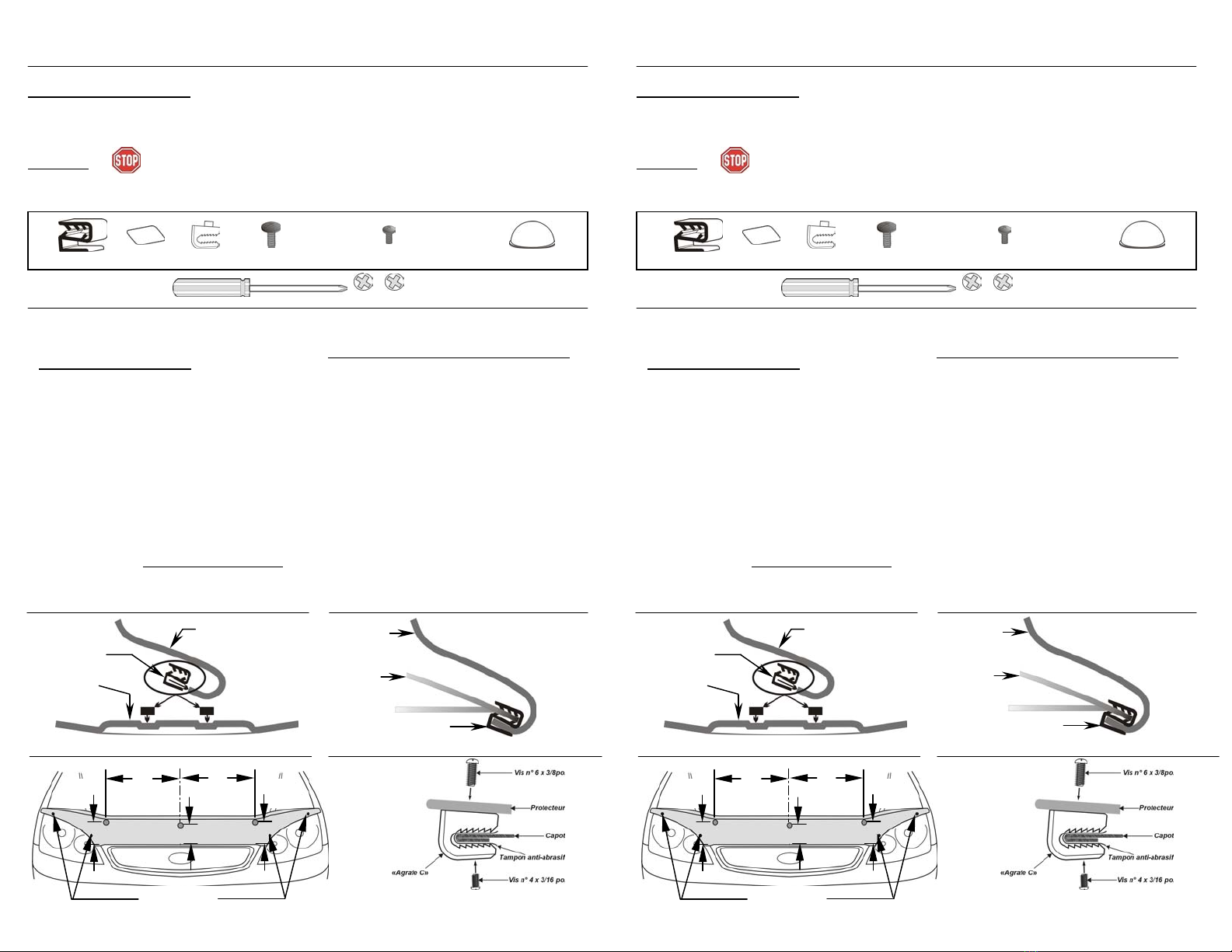

Instructions d’assemblage
Illustration n°1: Emplacement d’agrafe «S» du protecteur Illustration n°2: Emplacement d’agrafe «S» le capot Illustration n°1: Emplacement d’agrafe «S» du protecteur Illustration n°2: Emplacement d’agrafe «S» le capot
Illustration n°3: Emplacement des butées et des agrafes Illustration n°4: Configuration de l‘agrafe
FORM FIT Protecteur de capot
Ford Focus 2005– HD 8C 05
Merci de vous êtes procuré un protecteur de capot form fit.
Instruction pour l’entretien
 Nettoyer le protecteur avec une solution faite d’eau et de savon doux ou avec un nettoyant de
plastique seulement.

S’assurer périodiquement que tous les fixations sont toujours en place et que le protecteur est
toujours bien retenu.
Attention!
Ne pas utiliser de produits chimiques ou de dissolvants. Éviter de laver le véhicule dans un lave-
auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
Sachet de fixation
Outils nécessaires
Instructions d’assemblage
Illustration n°3: Emplacement des butées et des agrafes Illustration n°4: Configuration de l‘agrafe
1. S’assurer que le capot est propre et sec à l‘intérieur comme à l’extérieur. Ouvrir le capot du véhicule.
2. Installer des butées sur le capot tel qu’indiqué à l’illustration n°3. Attention: Des butées doivent être installées sur le
capot et non sur le protecteur!!! Si des butées sont installées sur le protecteur, elles useront la peinture.
3. Installer les agrafes « S » à leurs propres positions sur la languette de montage du protecteur. Voir l’illustration n°1.
S’assurer que les agrafes « S » sont bien ranger; le côté sans les dents se glisse au-dessous de la languette, la côte avec
les dents se glisse au-dessous de la bordure du capot.
4. Centre le protecteur sur le capot, s’assurer que les agrafes « S » s’aligne avec la bordure du capot, puis poussez sur le
protecteur pour glisser les agrafes « S » au-dessous de la bordure du capot. S’assurer qu’elles sont bien installées. Voir
l’illustration n°2.
5. S’assurer que le protecteur est bien centre. Installer les tampons anti-abrasifs aligner avec les trous de la bordure avant du
protecteur. Plier les tampons anti-abrasifs en deux pour couvrir au moins ½ po. en dessous du capot. Voir l’illustration n°4.
6. Glisser les agrafes « C » au-dessus de la bordure du capot s’aligner avec les trous du protecteur. S’assurer que les agrafes
« C » sont bien fixées contre le capot: il peut être nécessaire de pousser sur les agrafes « C » pour qu’ils siègent bien au
capot. Voir l’illustration n°4.
7. S’assurer que le trou sur le dessus des agrafes « C » s’aligne avec le trou du protecteur. Insérer les vis n° 6 x 3/8 po., au
travers du protecteur et dans le dessus des agrafes « C ». Ne pas trop serrer. Voir l’illustration n°4. S’assurer que les
agrafes « C » sont bien installées.
8. S’assurer que les agrafes sont bien installées sur le capot. Serrer les vis (n° 4 x 3/16 po.) en arrière des agrafes. Voir
l’illustration n°4.
9. Sur certains véhicules, il peut-être nécessaire d’ajuster les butées du capot et (ou) la fermeture du capot pour obtenir un
bon dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
x 4
Vis
(n°6 x 3/8 po.)
x 4
Vis
(n°4 x 3/16 po.)
x 4x 4x 2
A
grafe « S »
Languette
du protecteur
Protecteur Protecteur
Capot
A
grafe « S »
*Brevet en instance
15
p
o. 15po.
Fabriqué au Canada Rev0.040920
Des agrafes
5po. 4 ½po. 5po.
x 3
1. S’assurer que le capot est propre et sec à l‘intérieur comme à l’extérieur. Ouvrir le capot du véhicule.
2. Installer des butées sur le capot tel qu’indiqué à l’illustration n°3. Attention: Des butées doivent être installées sur le
capot et non sur le protecteur!!! Si des butées sont installées sur le protecteur, elles useront la peinture.
3. Installer les agrafes « S » à leurs propres positions sur la languette de montage du protecteur. Voir l’illustration n°1.
S’assurer que les agrafes « S » sont bien ranger; le côté sans les dents se glisse au-dessous de la languette, la côte avec
les dents se glisse au-dessous de la bordure du capot.
4. Centre le protecteur sur le capot, s’assurer que les agrafes « S » s’aligne avec la bordure du capot, puis poussez sur le
protecteur pour glisser les agrafes « S » au-dessous de la bordure du capot. S’assurer qu’elles sont bien installées. Voir
l’illustration n°2.
5. S’assurer que le protecteur est bien centre. Installer les tampons anti-abrasifs aligner avec les trous de la bordure avant du
protecteur. Plier les tampons anti-abrasifs en deux pour couvrir au moins ½ po. en dessous du capot. Voir l’illustration n°4.
6. Glisser les agrafes « C » au-dessus de la bordure du capot s’aligner avec les trous du protecteur. S’assurer que les agrafes
« C » sont bien fixées contre le capot: il peut être nécessaire de pousser sur les agrafes « C » pour qu’ils siègent bien au
capot. Voir l’illustration n°4.
7. S’assurer que le trou sur le dessus des agrafes « C » s’aligne avec le trou du protecteur. Insérer les vis n° 6 x 3/8 po., au
travers du protecteur et dans le dessus des agrafes « C ». Ne pas trop serrer. Voir l’illustration n°4. S’assurer que les
agrafes « C » sont bien installées.
8. S’assurer que les agrafes sont bien installées sur le capot. Serrer les vis (n° 4 x 3/16 po.) en arrière des agrafes. Voir
l’illustration n°4.
9. Sur certains véhicules, il peut-être nécessaire d’ajuster les butées du capot et (ou) la fermeture du capot pour obtenir un bo
n
dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
x 4
Vis
(n°6 x 3/8 po.)
x 4
Vis
(n°4 x 3/16 po.)
x 4x 4x 2
A
grafe « S »
Languette
du protecteur
Protecteur Protecteur
Capot
A
grafe « S »
*Brevet en instance
Fabriqué au Canada Rev0.040920
Des agrafes
5po. 4 ½po. 5po.
15po.
15
p
o.
x 3
