FormFit HD 13S14 User manual

HD 13S14 Rev0.Dec22, 2017 Page 1of 11
PARTS LIST
Hood protector installation tape measure
Hood protector
Large pedestals (5)
Small pedestals (2)
Pins (7)
Screws (7)
Anti-abrasion pads (7)
Small metal mounting bracket (2)
Large metal mounting brackets (5)
Surface cleaner (1)
Re-usable tape strips (1)
Pedestal centering template
TOOLS AND SUPPLIES REQUIRED
Long Shank Phillips Screwdriver #2
Masking Tape
Clean cloth or paper towel
INSTALLATION
Make sure the vehicle is clean and completely dry before
installation.
This product uses a 3M adhesive that requires installation
and curing temperatures of 15° to 43°C (60° to 110°F) for 1
hr to develop maximum adhesion to the hood surface.
Failure to install this product at the proper temperature or
allow adequate curing time before use is not covered under
warranty.
Proper installation of the adhesive pedestal system
requires the use of a #2 Phillips screwdriver, preferably
with a long shaft. The shaft of the screwdriver needs to fit
through the hole in the pedestal. Use of the correct screw
driver will facilitate a trouble free installation. Do not
attempt to use #1 or smaller Phillips screwdriver or any
type of electric screwdriver.
1. Insert a pin through the hole in the hood protector installation tape
measure supplied and into one of the large adhesive pedestals.
2. Install one of the screws into the pedestal.
Locate center pedestal using installation tape
measure and/or the supplied centering template.
3. Using masking tape or repositionable tape strips supplied, dry fit
the large adhesive pedestal at the centre of the hood.
NOTE: The fingers incorporated on the leading edge of the
pedestal ensure the correct position relative to the hood edge.
When correctly positioned the fingers should contact the leading
edge of hood.
Use the installation tape measure to confirm center by
measuring to opposite corners of the hood and adjust pedestal
until both measurements are identical.
* Tape measure is always located below the measuring
point*
Hood Protector
Installation Instructions
HD 13S14
Nissan Rogue 2014 - up

HD 13S14 Rev0.Dec22, 2017 Page 2of 11
4. Starting at the outer most locations dry fit
the remaining pedestals using masking
tape or re-usable tape strips supplied to
temporarily hold them in position.

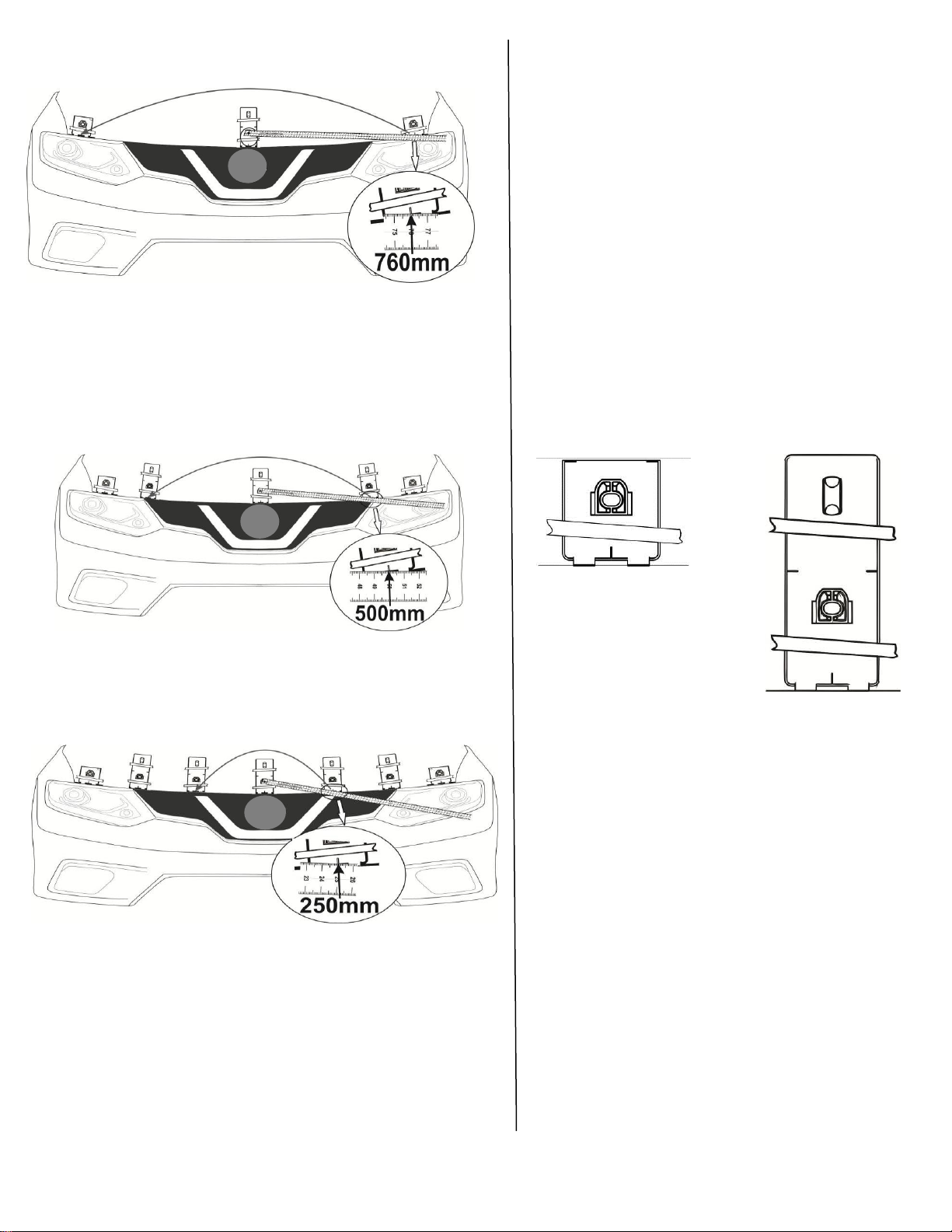

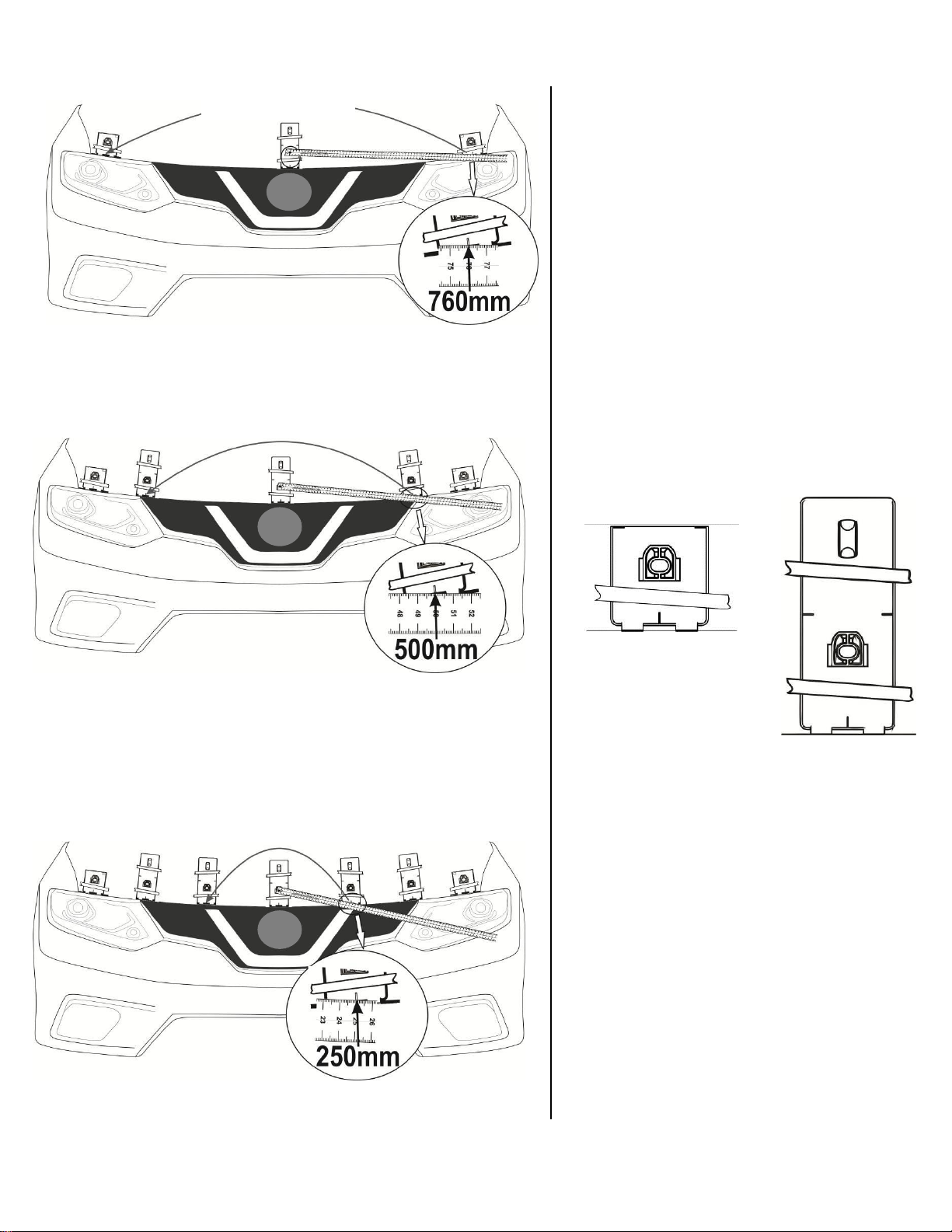

The positions of the pedestals are shown in the
illustrations. Use the center mark on the
leading edge of the pedestals for accurate
measuring. The fingers incorporated on the
leading edge of the pedestal will help ensure
the correct position relative to the hood edge.
When correctly positioned the fingers should
contact the leading edge of the hood.
* Tape measure is always located below the measuring point*
2nd
1st
3rd

HD 13S14 Rev0.Dec22, 2017 Page 3of 11

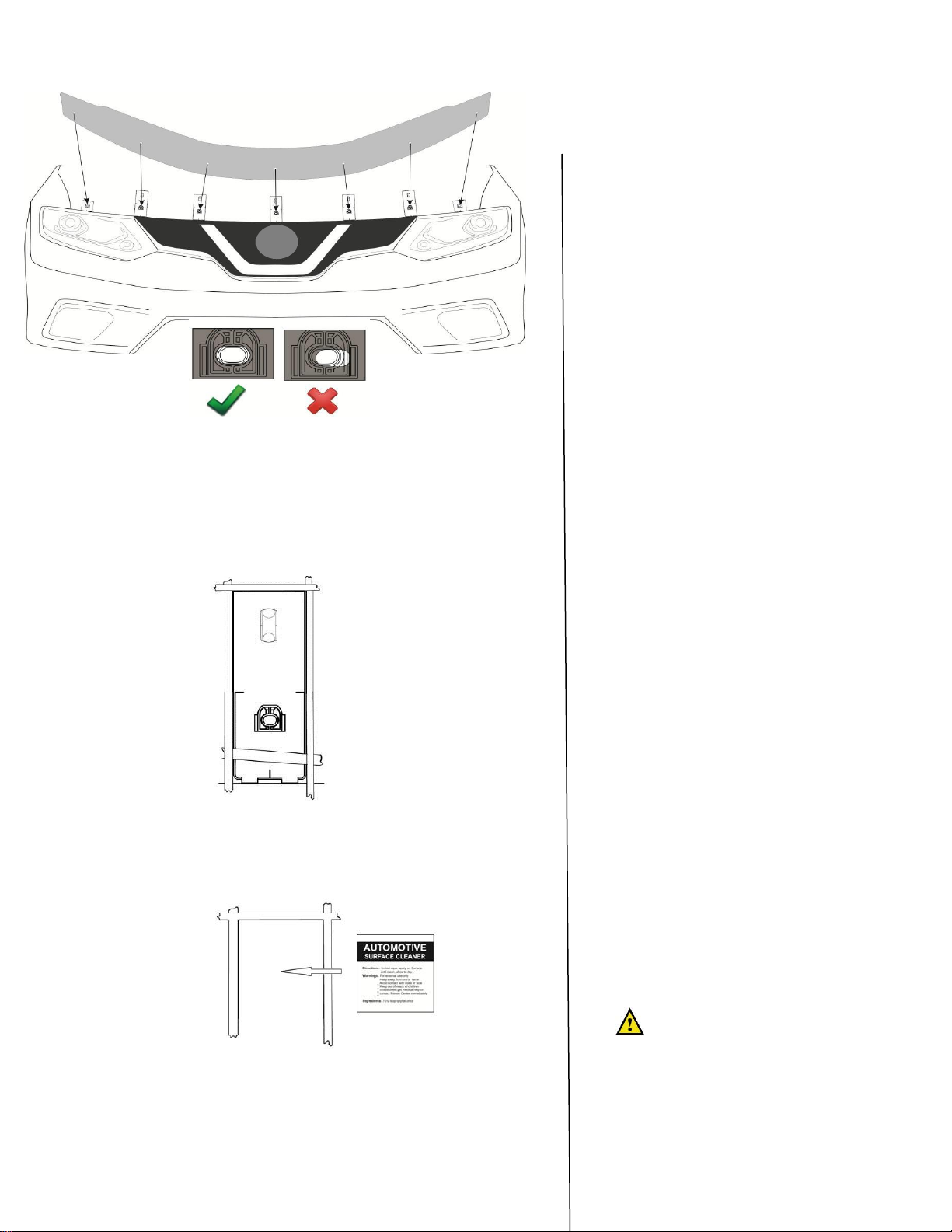

5. Remove the hood protector installation
tape measure by loosening the screw and
removing the pin. Place the hood
protector on the pedestals to confirm
proper positioning. Ensure the holes in
the protector align with those in the
pedestals. If necessary, reposition the
pedestals so all attachment positions are
correct and the protector is well centered.
6. Remove the hood protector, and outline
the perimeter of the pedestals with
masking tape or the re-usable tape strips
supplied to help final installation.
7. Remove the pedestals and thoroughly
clean the outlined area with the alcohol
wiping pad. Wipe dry with a clean cloth or
paper towel. This will insure all wax,
finger prints and oils are removed from
the hood surface in the bonding area.
Important! Proper preparation of the
hood surface will ensure maximum
adhesive bond.

HD 13S14 Rev0.Dec22, 2017 Page 4of 11

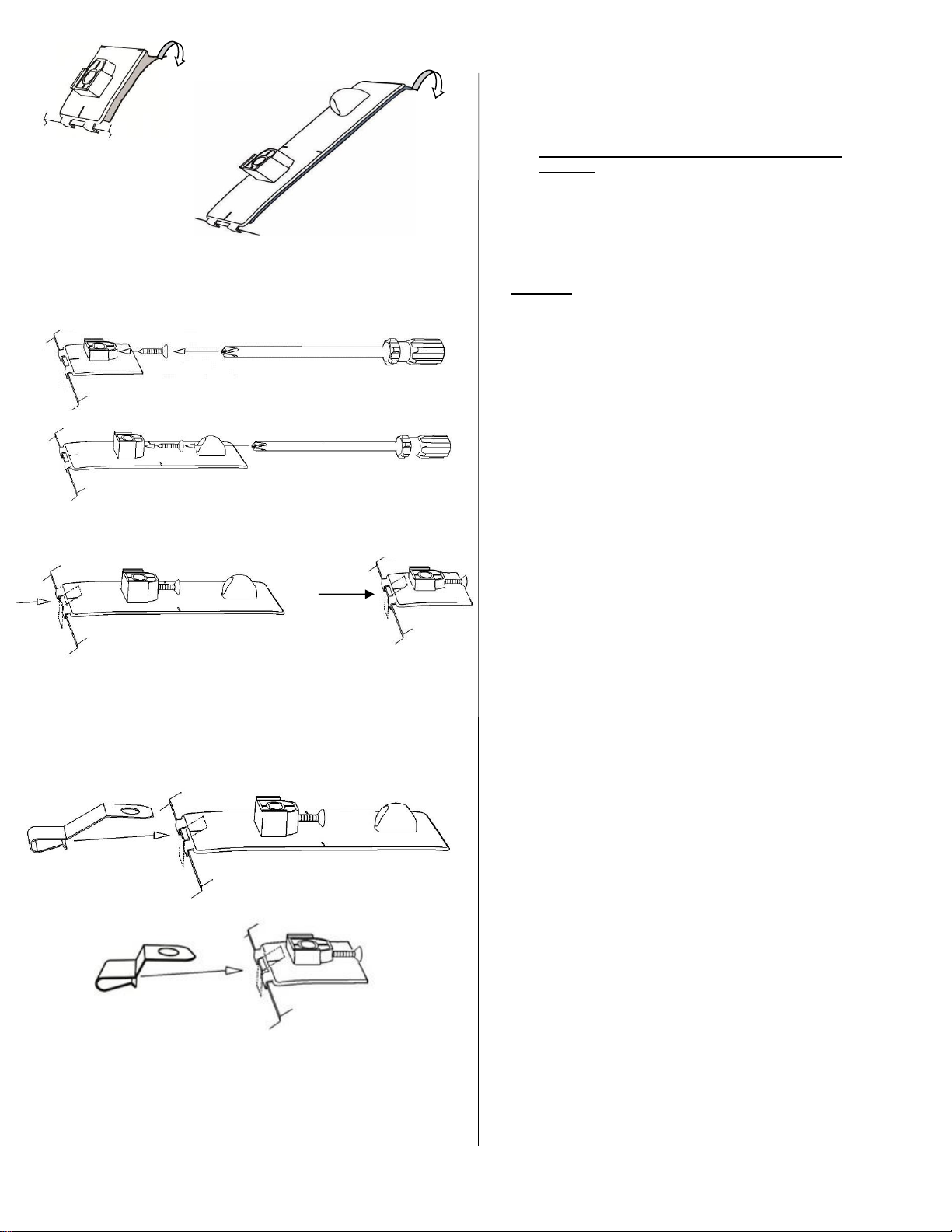

8. One pedestal at a time, remove the protective
backing from the adhesive and install on the hood
surface.
Use caution to not contaminate the adhesive surface
Tip: Hook the fingers on the pedestal over the hood
edge and rotate the unit into position. After
installation, remove the masking tape and “wet out”
the adhesive to the hood surface by applying
pressure with your thumb around the complete
surface of the pedestals.
Important: “wetting out” of the pedestals will
ensure maximum adhesive bond.
9. Start a screw into each pedestal a few turns. The tip of
the screw must not protrude into the hole where the
attachment pin will later install.
10. Peel and fold the anti-abrasion pads in half over the
hood edge between the fingers on the pedestals.
11. Push metal mounting brackets over the hood edge
aligned with the anti-abrasion pads installed previously.
Ensure each bracket is fully engaged over the hood
edge and the hole in the bracket is aligned with the hole
in the pedestal.
.

HD 13S14 Rev0.Dec22, 2017 Page 5of 11

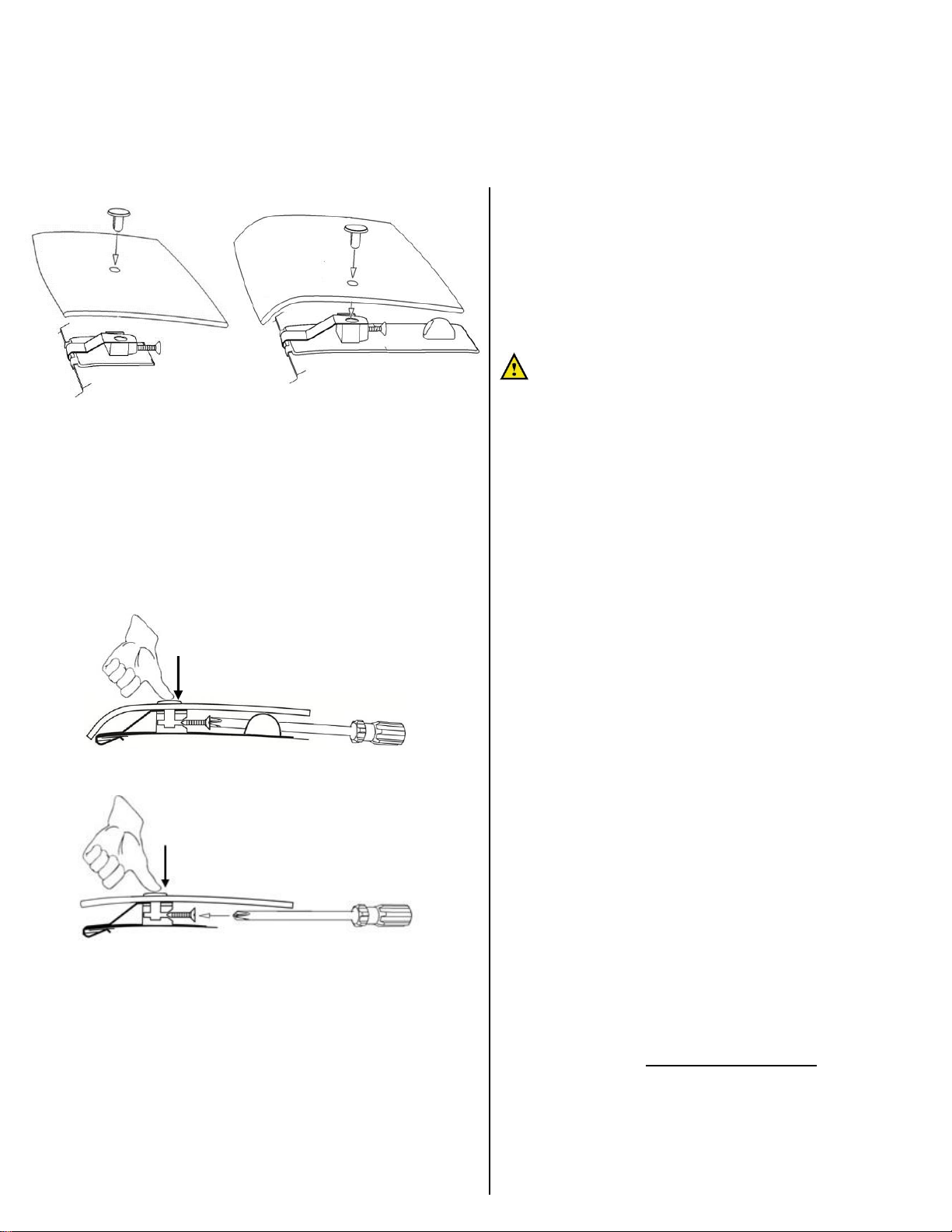

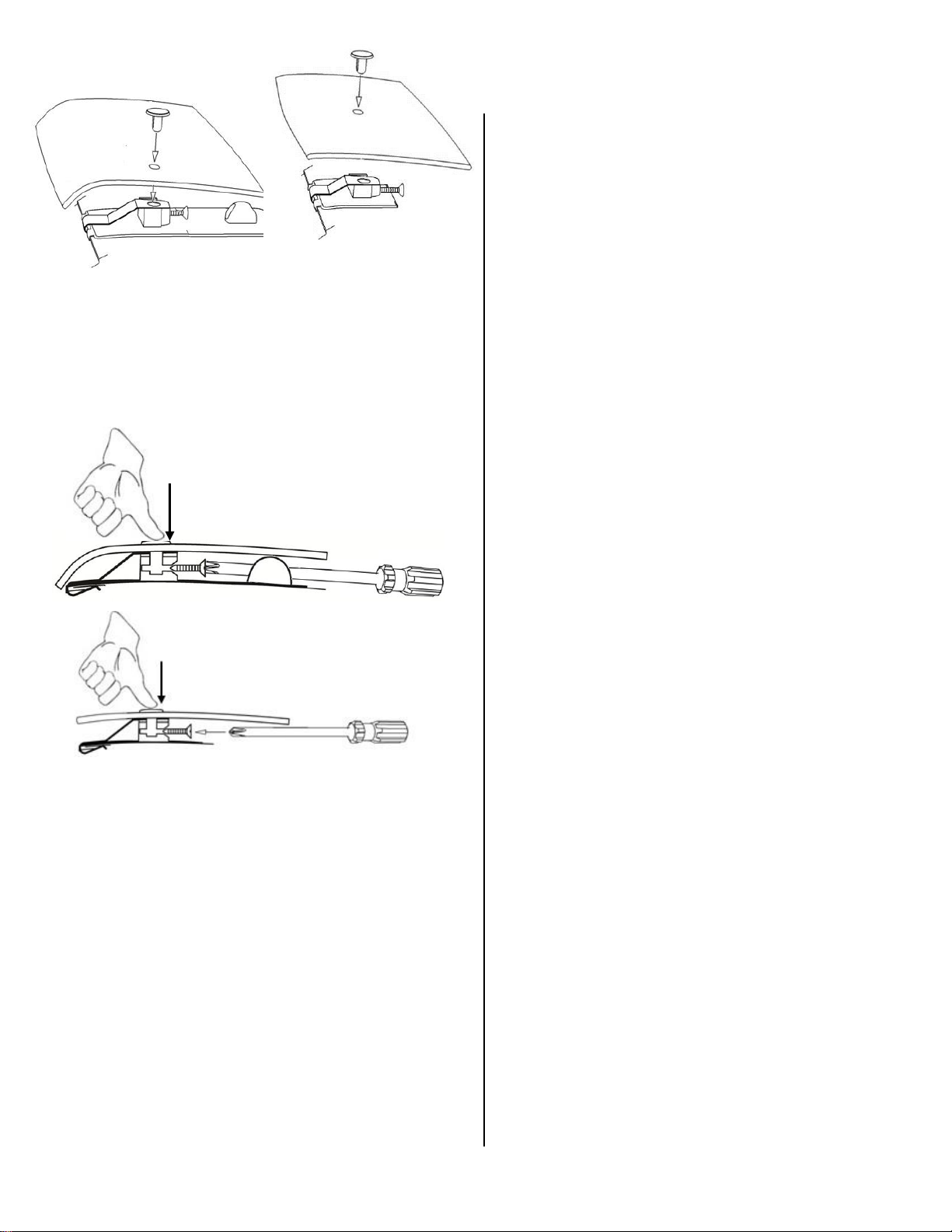

12. Place the protector on the pedestals and, starting at the
center location, install a pin through the protector and
into the pedestal. Maintain slight pressure on the pin to
ensure proper seating of the components, while
simultaneously tightening the screw a few turns. Repeat
for remaining pedestal locations.
NOTE: Only tighten screws a few turns so the pins are
held in place but there is still some movement of the
protector as this assists in final alignment of all
attachment positions.
13. Starting at the center location tighten all the screws
that were loosely installed in step 12.
NOTE: To allow the adhesive to cure do not wash the
vehicle for 24 hrs. Please inform the customer of this.
CARE
Hand clean the protector using a mild soap and water
solution or plastic cleaner only.
Avoid automatic car-wash equipment where a brush and/or
soft cloth come in contact with the hood protector. Touch-
less style automatic car-wash equipment is less likely to
harm the hood protector.
SERVICE
Periodically check to confirm the protector is securely
attached to the hood.
WARNINGS
Do not pull/push on the protector when opening/ closing
the hood.
NOTE
On some vehicles it may be necessary to adjust the hood
bumpers and/or latch for proper clearance.

HD 13S14 Rev0.Dec22, 2017 Page 6of 11
