FormFit HD9F03 User manual

FORM FIT HOOD PROTECTOR
Honda Pilot 2003- 2005 HD9F03 Honda Pilot 2003- HD9F03
FORM FIT HOOD PROTECTOR
#2#1 #2#1
Thank you for purchasing a form fit hood protector.
Care Instructions
Clean the protector with a mild soap and water solution or plastic cleaner only.
Periodically check to make sure all the hardware is in place and the protector is secure.
Attention!
Do not use chemicals or solvents. Avoid using automatic car washes. Do not pull on the
protector when opening or closing the hood.
Hardware Kit
Tools Required
Installation Instruction
Illustration #1 : Hardware Assembly Illustration # 2 : Clip Configuration Illustration #1 : Hardware Assembly Illustration # 2 : Clip Configuration
Illustration #3 : Bumpon Location
Thank you for purchasing a form fit hood protector.
Care Instructions
Clean the protector with a mild soap and water solution or plastic cleaner only.
Periodically check to make sure all the hardware is in place and the protector is secure.
Attention!
Do not use chemicals or solvents. Avoid using automatic car washes. Do not pull on the
protector when opening or closing the hood.
Hardware Kit
Tools Required
Installation Instruction
#10 x 5/8’’
Screws
x 2
# 6 x 3/8’’
Screws
x 2
# 4 x 3/16’’
Screws
x 2x 2x 2x 2 x 2 x 2
1. Open the hood. Be sure that the hood is clean and dry inside and out.
2. Center the protector on the hood to familiarize yourself with the mounting holes locations.
3. Set the protector aside. Press the expansion plugs into the holes determined in step two.
4. Re-place the protector on the hood with the expansion plugs centered in the mounting holes.
5. Assemble the washers onto the screws (rubber side toward protector) and insert the screws through the protector
into the expansion plugs. Adjust the protector for best fit then, tighten the screws into the expansion plugs (do not
over tighten). See Illustration #1.
6. Attach the anti-abrasion film pads to the hood in line with the holes in the leading edge of the protector. Fold the
pads in half over the hood edge to cover at least ½” of the underside of the hood. See Illustration # 2.
7. Slide the “C” clips on the hood in line with the holes in the protector. Be sure that the “C” clips are well seated
against the hood; it may be necessary to tap on the clips. See Illustration #2.
8. Be sure that the hole in the top of the clips lines up with the hole in the protector, then tighten the #6 x 3/8” screws,
through the protector and into the top of the “C” clips. Do not over tighten. See Illustration #2.
9. Make sure the “C” clips are fully seated and the deflector is centered, then tighten each of the #4 x 3/16” screws
into the bottom of the “C” clips. Do not over tighten. See Illustration #2
10.Install the two (2) bumpons on the hood in the location shown in Illustration # 3. Attention: The bumpons must
be installed on the hood not on the protector!!!! If the bumpons are installed on the protector, they will wear
through the paint.
11.On some vehicles it may be necessary to adjust the hood bumpers and/or latch for proper clearance.
Note: Do not pull on the protector when opening or closing the hood.
#10 x 5/8’’
Screws
x 2
# 6 x 3/8’’
Screws
x 2
# 4 x 3/16’’
Screws
x 2x 2x 2x 2 x 2 x 2
1. Open the hood. Be sure that the hood is clean and dry inside and out.
2. Center the protector on the hood to familiarize yourself with the mounting holes locations.
3. Set the protector aside. Press the expansion plugs into the holes determined in step two.
4. Re-place the protector on the hood with the expansion plugs centered in the mounting holes.
5. Assemble the washers onto the screws (rubber side toward protector) and insert the screws through the protector
into the expansion plugs. Adjust the protector for best fit then, tighten the screws into the expansion plugs (do not
over tighten). See Illustration #1.
6. Attach the anti-abrasion film pads to the hood in line with the holes in the leading edge of the protector. Fold the
pads in half over the hood edge to cover at least ½” of the underside of the hood. See Illustration # 2.
7. Slide the “C” clips on the hood in line with the holes in the protector. Be sure that the “C” clips are well seated
against the hood; it may be necessary to tap on the clips. See Illustration #2.
8. Be sure that the hole in the top of the clips lines up with the hole in the protector, then tighten the #6 x 3/8” screws,
through the protector and into the top of the “C” clips. Do not over tighten. See Illustration #2.
9. Make sure the “C” clips are fully seated and the protector is centered, then tighten each of the #4 x 3/16” screws
into the bottom of the “C” clips. Do not over tighten. See Illustration #2.
10.Install the two (2) bumpons on the hood in the location shown in Illustration # 3. Attention: The bumpons must
be installed on the hood not on the protector!!!! If the bumpons are installed on the protector, they will wear
through the paint.
11.On some vehicles it may be necessary to adjust the hood bumpers and/or latch for proper clearance.
Note: Do not pull on the protector when opening or closing the hood.
Hood
Expansion Plug
Protector
Washer
Screw
Hood
Expansion Plu
g
Protector
Washer
Screw
Illustration #3 : Bumpon Location
Made in Canada Rev0.020719
Bumpons
Made in Canada Rev0.020719
Bumpons

Ne pas utiliser de produits chimiques ou de dissolvants. Éviter de laver le véhicule dans
un lave-auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
#2#1 #2#1
FORM FIT Protecteur de capot
Honda Pilot 2003- 2005HD9F03 Honda Pilot 2003- HD9F03
Merci de vous êtes procuré un protecteur de capot form fit.
Instruction pour l’entretien

Nettoyer le protecteur avec une solution faite d’eau et de savon doux ou avec un
nettoyant de plastique seulement.

S’assurer périodiquement que tous les fixations sont toujours en place et que le
protecteur est toujours bien retenu.
Attention!
Ne pas utiliser de produits chimiques ou de dissolvants. Éviter de laver le véhicule dans
un lave-auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
Sachet de fixation
Outils nécessaires
Instruction d’assemblage

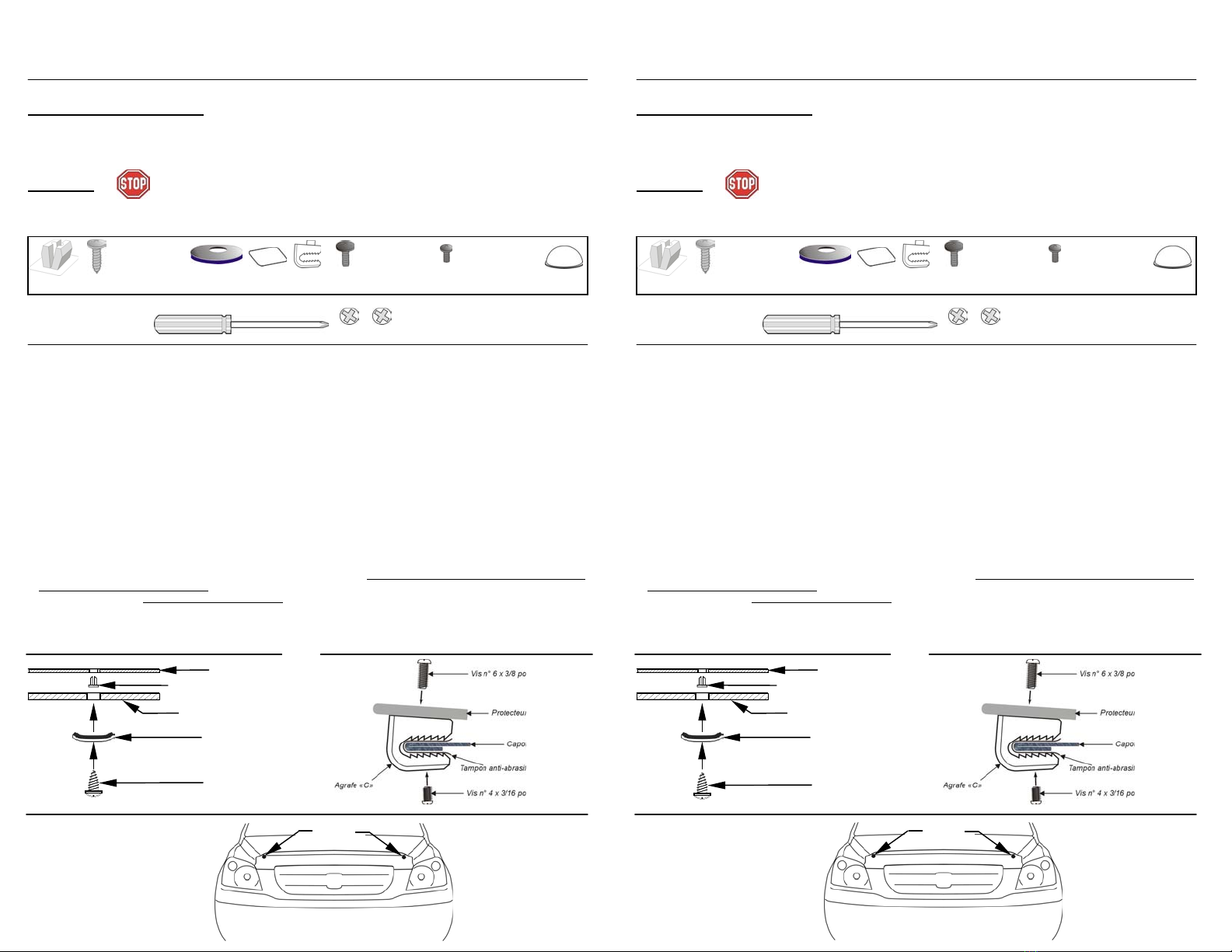

Illustration #1 : Assemblage Illustration # 2 : Configuration de l ‘agrafe
Illustration #3: Emplacement des butées
FORM FIT
Protecteur de capot
Merci de vous êtes procuré un protecteur de capot form fit.
Instruction pour l’entretien

Nettoyer le protecteur avec une solution faite d’eau et de savon doux ou avec un
nettoyant de plastique seulement.

S’assurer périodiquement que tous les fixations sont toujours en place et que le
protecteur est toujours bien retenu.
Attention!
Sachet de fixation
Outils nécessaires
Instruction d’assemblage
Illustration #1 : Assemblage Illustration # 2 : Configuration de l ‘agrafe
Illustration #3: Emplacement des butées
Fabriqué au Canada Rev0.020719
Butées
Vis
(n°10 x 5/8 po.)
x 2
Vis
(n°6 x 3/8 po.)
x 2
Vis
(
n°4 x 3/16 po.
)
x 2x 2x 2x 2 x 2 x 2
1. Ouvrir le capot. S’assurer que le capot est propre et sec à l’intérieur comme à l’extérieur.
2. Positionner le protecteur sur le capot pour vous familiarisez avec les trous de montage.
3. Mettre le protecteur de côté. Pousser les bouchons expansibles dans les trous déterminés à l’étape 2.
4. Replacer le protecteur sur le capot avec les bouchons expansibles centrés avec les trous.
5. Assembler les rondelles avec les vis (côté en caoutchouc vers le protecteur) et insérer les vis au travers du protecteur.
Ajuster le protecteur pour une meilleure installation. Serrer les vis dans les bouchons expansibles (ne pas trop serrer).
Voir l’illustration n° 1.
6. Installer les tampons anti-abrasifs aligner avec les trous de la bordure avant du protecteur. Plier les tampons anti-abrasifs
en deux pour couvrir au moins ½ po. en dessous du capot. Voir l’illustration n° 2.
7. Glisser les agrafes « C » au-dessus de la bordure du capot s’aligner avec les trous du protecteur. S’assurer que les agrafes
« C » sont bien fixées contre le capot: Il peut être nécessaire de pousser sur les agrafes « C » pour qu’ils siègent bien au
capot. Voir l’illustration n° 2
8. S’assurer que le trou sur le dessus des agrafes « C » s’aligne avec le trou du protecteur. Insérer les vis n° 6 x 3/8 po., au
travers du protecteur et dans le dessus des agrafes « C ». Ne pas trop serrer. Voir l’illustration n° 2. S’assurer que les
agrafes « C » sont bien installées.
9. S’assurer que les agrafes « C » sont bien installées et le déflecteur bien centré, puis serrer chaque vis n° 4 x 3/16 po. dans
la partie inférieure des agrafes « C ». Ne pas trop serrer. Voir l’illustration n° 2.
10.Installer les deux (2) butées sur le capot tel qu’indiqué à l’illustration n° 3. Attention: Les butées doivent être posées sur
le capot et non sur le protecteur!!!!. Si les butées sont installées sur le protecteur, elles endommageront la peinture.
11.Sur certains véhicules, il peut-être nécessaire d’ajuster les butées du capot et (ou) la fermeture du capot pour obtenir un
bon dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
Vis
Ca
p
ot
Bouchon ex
p
ansible
Protecteur
Rondelle
Fabriqué au Canada Rev0.020719
Butées
1. Ouvrir le capot. S’assurer que le capot est propre et sec à l’intérieur comme à l’extérieur.
2. Positionner le protecteur sur le capot pour vous familiarisez avec les trous de montage.
3. Mettre le protecteur de côté. Pousser les bouchons expansibles dans les trous déterminés à l’étape 2.
4. Replacer le protecteur sur le capot avec les bouchons expansibles centrés avec les trous.
5. Assembler les rondelles avec les vis (côté en caoutchouc vers le protecteur) et insérer les vis au travers du protecteur.
Ajuster le protecteur pour une meilleure installation. Serrer les vis dans les bouchons expansibles (ne pas trop serrer).
Voir l’illustration n° 1.
6. Installer les tampons anti-abrasifs aligner avec les trous de la bordure avant du protecteur. Plier les tampons anti-abrasifs
en deux pour couvrir au moins ½ po. en dessous du capot. Voir l’illustration n° 2.
7. Glisser les agrafes « C » au-dessus de la bordure du capot s’aligner avec les trous du protecteur. S’assurer que les agrafes
« C » sont bien fixées contre le capot: Il peut être nécessaire de pousser sur les agrafes « C » pour qu’ils siègent bien au
capot. Voir l’illustration n° 2
8. S’assurer que le trou sur le dessus des agrafes « C » s’aligne avec le trou du protecteur. Insérer les vis n° 6 x 3/8 po., au
travers du protecteur et dans le dessus des agrafes « C ». Ne pas trop serrer. Voir l’illustration n° 2. S’assurer que les
agrafes « C » sont bien installées.
9. S’assurer que les agrafes « C » sont bien installées et le déflecteur bien centré, puis serrer chaque vis n° 4 x 3/16 po. dans
la partie inférieure des agrafes « C ». Ne pas trop serrer. Voir l’illustration n° 2.
10.Installer les deux (2) butées sur le capot tel qu’indiqué à l’illustration n° 3. Attention: Les butées doivent être posées sur
le capot et non sur le protecteur!!!!. Si les butées sont installées sur le protecteur, elles endommageront la peinture.
11.Sur certains véhicules, il peut-être nécessaire d’ajuster les butées du capot et (ou) la fermeture du capot pour obtenir un
bon dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
Vis
(n°10 x 5/8 po.)
x 2
Vis
(n°6 x 3/8 po.)
x 2
Vis
(
n°4 x 3/16 po.
)
x 2x 2x 2x 2 x 2 x 2
Vis
Ca
p
ot
Bouchon ex
p
ansible
Protecteur
Rondelle
